Ürün Türü	TV Mobilyası (televizyon standı)
Marka	Sony
Model	SUB461S

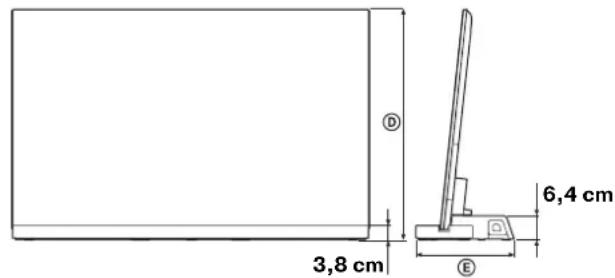

Boyutlar (G x Y x D)	107,9 x 68,7 x 27,7 cm (SU-B461S modeli için belirtilen boyutlara göre)
Ağırlık	5,6 kg
Güç Kaynağı	100-240 V AC, 50/60 Hz
Elektrik Tüketimi (çalışma)	12 W
Elektrik Tüketimi (bekleme)	0,7 W
Amplifikatör	Dijital S-Master, ön nominal güç 2 x 10 W (8 ohm, 1 kHz), subwoofer 20 W (6 ohm, 100 Hz)
Desteklenen Ses Formatları	Dolby Digital, DTS, Dolby Pro Logic II
Bağlantı	1 HDMI girişi (ARC uyumlu), TV ve oynatıcı bağlantısı için HDMI prizi
Ana Özellikler	HDMI için Kumanda, TV ile ses senkronizasyonu, Konum Kontrolü (izleyici konumuna göre ses dengesi)
Ön Hoparlörler	2 yollu Bass reflex, bas 30 x 100 mm konik, tiz 30 mm konik
Subwoofer	Bass reflex, 70 mm konik hoparlör
Televizyon Uyumluluğu	KDL-46HX92x, KDL-46HX82x, KDL-46NX72x
Kutu İçeriği	Stand, durdurma panelleri, conta, dikme, ara parça, vidalar, güç adaptörü, HDMI kablosu, kullanım kılavuzu, garanti belgesi
Bakım ve Temizlik	Yumuşak ve kuru bez; inatçı lekeler için hafifçe nötr sabunla nemlendirilmiş bez, ardından kuru bezle silme. Tiner veya benzin kullanmayın.
Güvenlik	Devrilmeyi önlemek için duvara sabitleme zorunludur; sabit bir yüzeye kurulum; havalandırma deliklerini kapatmayın; yalnızca belirtilen televizyonlarla kullanın.
Onarılabilirlik	Güç kablosu değişimi yalnızca yetkili serviste yapılmalıdır; arıza durumunda (kırmızı yanıp sönen ışık) Sony servisine başvurun.

Sık sorulan sorular - SUB461S SONY

Sony SUB461S standı ile hangi televizyonlar uyumludur?

Stand, Sony KDL-46HX92x, KDL-46HX82x ve KDL-46NX72x televizyonları için tasarlanmıştır. Model adındaki 'x', her bölgesel varyanta özgü rakam veya karakterleri temsil eder.

Televizyonu standa nasıl sabitlerim?

Önce ara parçayı standın üzerine yerleştirin, ardından dikmeyi 4 vidayla (PSW4×12) sabitleyin. Televizyonu standın oluğuna yerleştirin ve 3 sabitleme vidasıyla (PSW5×16) sabitleyin. Vidaları yaklaşık 1,5 N·m torkla sıkın.

Standın güç göstergesi kırmızı yanıp sönerse ne yapmalıyım?

Kırmızı yanıp sönme bir arıza olduğunu gösterir. Yanıp sönme sayısını not edin ve yardım için Sony destek hizmetiyle iletişime geçin.

TV standı nasıl temizlenir?

Yumuşak ve kuru bir bez kullanın. İnatçı lekeler için bir bezi hafifçe nötr sabunla nemlendirin, silin, ardından kuru bir bezle kurulayın. Asla tiner, benzin veya agresif kimyasallar kullanmayın.

Stand bir HDMI kablosuyla birlikte mi geliyor?

Evet, televizyonu standa bağlamak için ambalajda bir Yüksek Hızlı HDMI kablosu bulunmaktadır.

Standın devrilmesi nasıl önlenir?

Duvara 4 mm çapında bir ahşap vidası ve standın deliğine bir M4×16 metal vidası takın. İki vidayı sağlam bir bağ ile (verilmez) birleştirerek tüm düzeneği sabitleyin.

Stand ile kulaklık kullanabilir miyim?

Evet, ancak standın sesini kapatmak ve kulaklık kullanmak için televizyonun sistem menüsünde 'Hoparlörler' seçeneğini 'TV Hoparlörü' olarak ayarlamanız gerekir.

Stand 3D'yi destekliyor mu?

Evet, stand HDMI üzerinden 3D sinyallerini destekler, özellikle 720p ve 1080i/p çözünürlükler için 'Çerçeve Paketi' ve 'Yan yana' formatlarını destekler.

ARC (Ses Dönüş Kanalı) işlevi nasıl etkinleştirilir?

Standı, ARC uyumlu televizyonun (ARC ile işaretli) HDMI IN 1 girişine bağlayın. Televizyon ayarlarında 'HDMI için Kumanda' işlevini etkinleştirin. Böylece televizyonun sesi stand üzerinden iletilecektir.

Amplifikatörün gücü nedir?

Dijital S-Master amplifikatör, ön hoparlörler için 2×10 W (8 ohm, 1 kHz, THD <%1) ve subwoofer için 20 W (6 ohm, 100 Hz, THD <%1) güç sağlar.

KULLANIM KILAVUZU SUB461S SONY

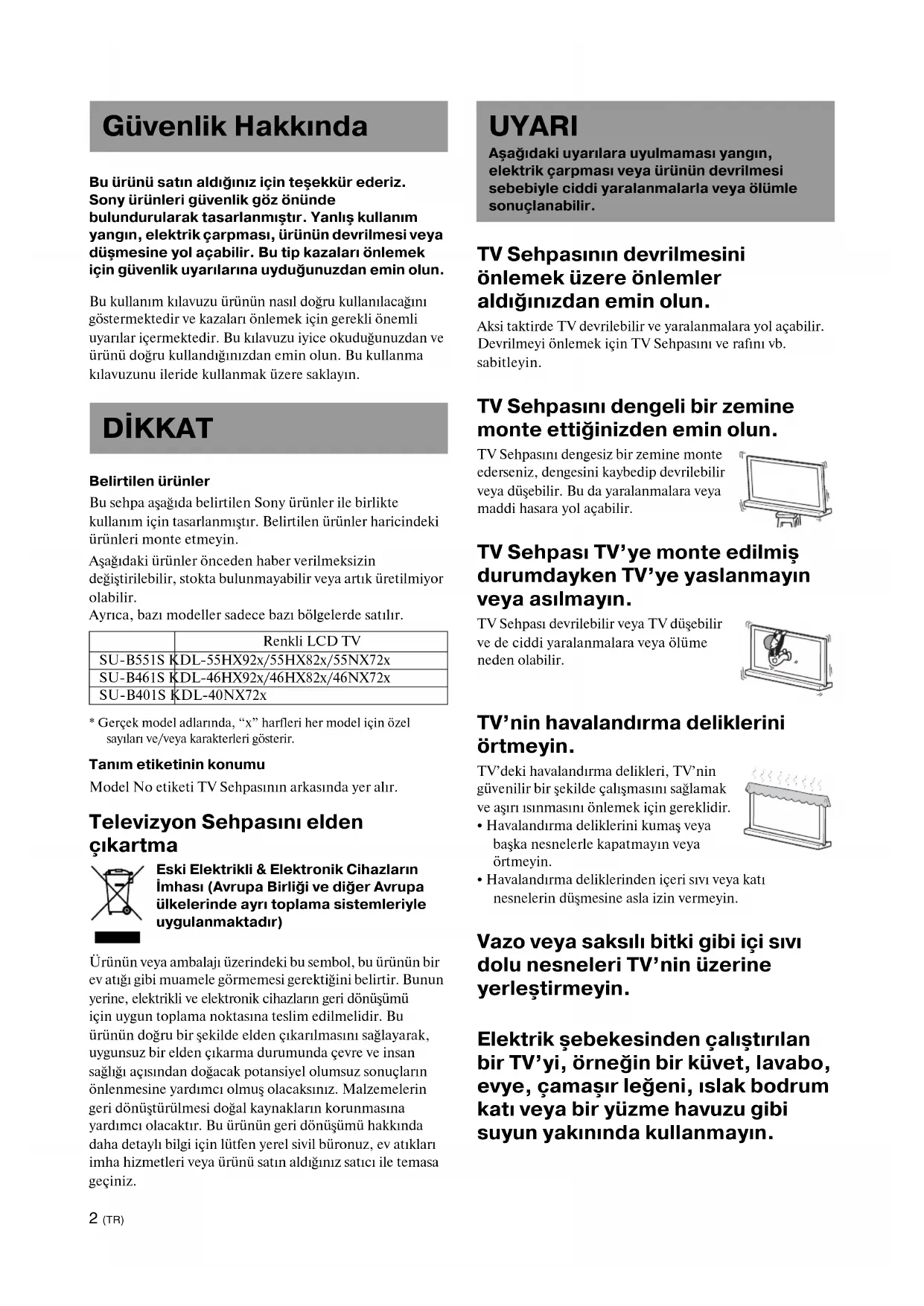

Bu ürünü satın aldığınız için teşekkür ederiz. Sony ürünleri güvenlik göz önünde bulundurularak tasarlanmıştır. Yanlış kullanım yangın, elektrik çarpması, ürünün devrilmesi veya düşmesine yol açabilir. Bu tip kazaları önlemek için güvenlik uyarılarına uyduğunuzdan emin olun.

Bu kullanım kılavuzu ürünün doğru şekilde kullanılacağını göstermektedir ve kazaları önlemek için gerekli önemli uyarılar içermektedir. Bu kılavuzu iyice okuduğunuzdan ve ürünü doğru kullandığınızdan emin olun. Bu kullanma kılavuzunu ileride kullanmak üzere saklayın.

DİKKAT

Belirtilen ürünler

Bu sehpa aşağıda belirtilen Sony ürünler ile birlikte kullanım için tasarlanmıştır. Belirtilen ürünler haricindeki ürünleri monte etmeyin.

Aşağıdaki ürünler önceden haber verilmeksizin değiştirilebilir, stokta bulunmayabilir veya artık üretilmiyor olabilir.

Ayrıca, bazı modeller sadece bazı bölgelerde satılır.

	Renkli LCD TV
SU-B551SKDL-55HX92x/55HX82x/55NX72x
SU-B461SKDL-46HX92x/46HX82x/46NX72x
SU-B401SKDL-40NX72x

• Gerçek model adlarında, "x" harfleri her model için özel sayıları ve/veya karakterleri gösterir.

Tanım etiketinin konumu

Model No etiketi TV Sehpasının arkasında yer alır.

Televizyon Sehpasını elden çıkarma

Eski Elektrikli & Elektronik Cihazların İmhası (Avrupa Birliği ve diğer Avrupa ülkelerinde ayrı toplama sistemleriyle uygulanmaktadır)

Ürünün veya ambalajı üzerindeki bu sembol, bu ürünün bir ev atığı gibi muamele görmemesi gerektiğini belirtir. Bunun yerine, elektrikli ve elektronik cihazların geri dönüşüm için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru bir şekilde elden çıkarılmasını sağlayarak, uygunsuz bir elden çıkarma durumunda çevre ve insan sağlığı açısından doğacak potansiyel olumsuz sonuçların önlenmesine yardımcı olacaksınız. Malzemelerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için lütfen yerel sivil büronuz, ev atıkları hizmetleri veya ürünü satın aldığınız satıcı ile temasa geçiniz.

UYARI

Aşağıdaki uyarılara uyulmaması yangın, elektrik çarpması veya ürünün devrilmesi sebebiyle ciddi yaralanmalarla veya ölümle sonuçlanabilir.

TV sehpasının devrilmesini önlemek üzere önlemler aldığınızdan emin olun.

Aksi takdirde TV devrilebilir ve yaralanmalara yol açabilir. Devrilmeyi önlemek için TV sehpasını ve rafını vb. sabitleyin.

TV sehpasını dengeli bir zemine monte ettiğinizden emin olun.

TV sehpasını dengesiz bir zemine monte ederseniz, dengesini kaybedip devrilebilir veya yaralanabilir. Bu da yaralanmalara veya maddi hasara yol açabilir.

TV sehpası TV'ye monte edilmiş durumdayken TV'ye yaslanmayın veya asılmayın.

TV sehpası devrilebilir veya TV düşebilir ve ciddi yaralanmalara veya ölüme neden olabilir.

TV'nin havalandırma deliklerini örtmeyin.

TV'deki havalandırma delikleri, TV'nin güvenilir bir şekilde çalışmasını sağlamak ve aşırı ısınmasını önlemek için gereklidir.

Havalandırma deliklerini kumaş veya başka nesnelerle kapatmayın veya örtmeyin. Havalandırma deliklerinden içeri sıvı veya katı nesnelerin girmesine asla izin vermeyin.

Vazo veya saksı bitki gibi içi sıvı dolu nesneleri TV'nin üzerine yerleştirmeyin.

Elektrik şebekesinden çalıştırılan bir TV'yi, örneğin bir küvet, lavabo, evye, çamaşır leğeni, ıslak bodrum kat veya bir yüzme havuzu gibi suyun yakınında kullanmayın.

TV'yi, doğrudan güneş ışığı, bir ısıtıcı veya ısıtma kanalı yanı gibi aşırı sıcaklığa maruz kalacağı bir yere kurmayın.

Bu tip durumlarda TV aşırı ısınabilir ve bu sebeple kasası deforme olabilir veya TV arızalanabilir.

TV'yi klimadan gelen havaya doğrudan maruz kalacağı bir yere kurmayın.

İçinde nem yoğuşabilir ve TV'nin arızalanmasına yol açabilir.

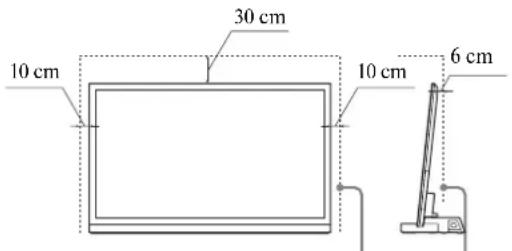

Gerekli hava sirkülasyonunu sağlamak için:

Televizyonun etrafında aşağıda gösterildiği gibi yeterli boşluk bırakın.

Televizyonun etrafında en az bu kadar boşluk bırakın.

AC güç kablosu

• Televizyonu, üç telli topraklı tipte elektrik fişiyle toprak bağlantılı bir elektrik prizine bağlayın.
• Sadece Sony AC Güç kabloları kullanın ve başka marka kablolar kullanmayın.
• TV'yi TV Sehpasına monte ederken, AC güç kablosunun veya bağlantı kablolarının sıkışmasına izin vermeyin. AC güç kablosu veya bağlantı kabloları hasar görürse yangına veya elektrik çarpmasına sebep olabilir. TV Sehpasını taşırken AC güç kablosunun veya bağlantı kablolarının üzerine basmayın. AC güç kablosu veya bağlantı kabloları hasar görebilir ve bu da yangına veya elektrik çarpmasına sebep olabilir.
• AC güç kablosuna veya bağlantı kablolarına takılırsanız, TV Sehpası düşebilir ve yaralanmalara sebep olabilir.
• AC güç kablosunun duvar prizinden ayrılması TV Sehpasını güçten tamamen ayıracaktır.

ELEKTRİK ADAPTÖRÜYLE İLGİLİ NOT

Uyarı

Yangın veya elektrik çarpma riskini azaltmak için, cihazı yağmur veya neme maruz bırakmayın.

Yangın veya elektrik çarpmasını önlemek için, vazo gibi içi sıvı dolu nesneleri cihazın üzerine koyulmamalıdır.

Bu cihazı, kitaplık rafı veya benzeri bir ünite gibi dar hacimlere yerleştirmeyin.

Cihazın yakınına erişimi kolay bir elektrik prizinin bulunduğundan lütfen emin olun. Birlikte verilen elektrik adaptörünü ve elektrik kablosunu kullandığınızdan emin olun. - Başka bir elektrik adaptörü kullanmayın. Bu bir arızaya yol açabilir. - Elektrik adaptörünü kolay erişilebilir bir elektrik prizine bağlayın. - Elektrik kablosunu elektrik adaptörünün etrafına sarmayın. Kablonun içindeki teller kopabilir ve/veya televizyonun arızalanmasına sebep olabilir. - Elektrik adaptörüne ıslak elle dokunmayın. - Elektrik adaptöründe bir anormallik fark ederseniz, adaptörü derhal elektrik prizinden ayırın. Cihaz kapatılmış olsa bile, elektrik prizine bağlı kaldığı sürece cihazın elektrik kaynağıyla bağlantısı kesilmez.

DİKKAT

Aşağıdaki uyarılara uyulmaması yaralanmalara ve maddi hasara yol açabilir.

Belirtilen ürünler haricinde hiçbir ürünü monte etmeyin.

Bu TV Sehpası sadece belirtilen ürünle kullanım için tasarlanmıştır. Belirtilenler haricinde ürünleri monte ederseniz, bu ürün düşebilir, kırılabilir ve yaralanmalara yol açabilir. Aksi belirtilmediği sürece, bu kılavuzda kullanılan resimler KDL-40NX72x ürünlerini gösterir.

TV'yi sabitlediğinizden emin olun.

TV'yi ürünle verilen vidaları kullanarak TV Sehpasına sabitleyin. TV güvenli bir şekilde sabitlenmezse düşebilir veya TV Sehpası devrilip yaralanmalara yol açabilir.

Montajla ilgili notlar

TV Sehpasının bir açı veya eğimle monte edilmesine izin vermeyin. Bunu önlemek için aşağıdaki uyarılara dikkat edin.

• TV Sehpasını, bir halı veya halı gibi yumuşak bir yüzeye monte ederseniz, ilgili yere önceden bir plaka yerleştirin.
• TV Sehpasını doğrudan güneş ışığına maruz kalacak bir yere veya bir ısıtıcının yakınına monte etmeyin.
• TV Sehpasını sıcak veya nemli bir yere veya dış mekana monte etmeyin.

Kullanımla ilgili Not

Temizleme

TV Sehpasını temiz tutmak için, arada sırada kuru ve yumuşak bir bezle silin. İnatçı lekeler yumuşak sabunla hafifçe ıslatılmış bir bezle silerek çıkarılabilir. Ardından sildiğiniz alanı kuru ve yumuşak bir bezle kurutmayı unutmayın. TV Sehpasının kaplamasına zarar vereceği için tiner veya benzin gibi kimyasallar kullanmayın.

TV'yi TV sehpasına iki veya daha fazla kişinin monte etmesini sağlayın. Montaj işini bir kişi tek başına yapmaya kalkarsa, bir kazaya veya yaralanmalara yol açabilir.

TV sehpasında bir değişiklik yapmayın.

Sehpa düşebilir ve yaralanmaya yol açabilir.

TV'nin aşağıdaki yönergeler doğrultusunda monte edildiğinden emin olun.

Vidaları iyice sıkın. TV güvenli bir şekilde sabitlenmezse düşebilir ve yaralanmalara yol açabilir.

Parçaları birleştirirken ellerinizi veya parmaklarınızı sıkıştırmamaya dikkat edin.

• TV sehpasını boyun kısmından tutarak oynatmayın.
• TV'yi monte ederken ellerinizi veya parmaklarınızı yaralamamaya dikkat edin.

UYARILAR

Güç kaynağı hakkında

• TV sehpasını uzun bir süre kullanmayacaksanız, TV sehpasını elektrik prizinden ayırdığınızdan emin olun. AC güç kablosunu ayırmak için fişten tutun, asla kablodan çekmeyin.
• AC güç kablosu sadece yetkili servis tarafından değiştirilmelidir.

Çalıştırma hakkında

Başka cihazları bağlamadan önce, TV sehpasını kapattığınızdan ve fişini çektiğinizden emin olun.

Telif Hakları

Bu TV Sehpası Dolby Digital ve Pro Logic Surround ve DTS** Digital Surround Sistemine sahiptir.

• Dolby Laboratories lisansıyla üretilmiştir. Dolby, Pro Logic ve çift-D simgesi, Dolby Laboratories şirketinin ticari markalarıdır. ** ABD Patent No: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 lisansıyla ve diğer ABD'de ve dünya çapında yayınlanmış ve bekleyen patentlerle üretilmiştir. DTS ve Simge, DTS, Inc. şirketinin tescilli ticari markalarıdır ve DTS Digital Surround ve DTS logoları DTS, Inc. şirketinin ticari markalarıdır. Ürün yazılım içerir. © DTS, Inc. Tüm Hakları Saklıdır.

Bu TV Sehpası High-Definition Multimedia Interface (HDMI™) teknolojisine sahiptir.

HDMI, HDMI Logosu ve High-Definition Multimedia Interface, ABD ve diğer ülkelerde HDMI Licensing LLC şirketinin ticari markaları veya tescilli ticari markalarıdır.

"BRAVIA", Sony Corporation'ın tescilli ticari markasıdır.

Uygunluk beyanı, üretici firmanın yetkili kılmış olduğu, Product Compliance Europe (PCE) Sony Deutschland GmbH tarafından yapılmaktadır.

Türkiye İrtibat Numaraları:

Tel: [phone]

EEE Yönetmeliğine Uygundur PCB içermez

İTHALATÇI FİRMA

SONY®

SONY EURASIA PAZARLAMA A.Ş.

Onur Ofis Park Plaza İnkılap Mah. Üntel Sok.

No:10 Ümraniye 34768/İstanbul

Sony Bilgi ve Danışma Hattı: (212) 444 SONY (7669)

TV Sehpasının kartondan çıkarılmasıyla ilgili not

TV Sehpasını sıkıca tutmaya ve dikkatle kullanmaya dikkat edin.

Adım 1: Parçaların kontrolü

Adi Miktari
Sehpa	1
Arka Sol Kapak*	1
Arka Sağ Kapak*	1
Mafsal	1
Boyun	1
Boyun Bağlanti Parçasi**	1
TV Sehpası Boyun Bağlanti Parçasi Vidası (PSW5 × 16) (× 3)	6
Mafsal Vidası (PSW5 × 16) (× 3)
Boyun Vidası (PSW4 × 12)	4
AC adaptörü (ACDP-001) 1
AC güç kablosu
Yüksek Hzı lı HDMI kablosu 1
Kullanım kılıvuzu 1
Garanti belgesi

• Sadece SU-B551S modeli için. ** Sadece SU-B551S/461S modelleri için.

UYARI

AC güç kablosunun ürünün altında veya ürünün parçaları altında ezilmesine izin verirseniz, kısa devreye veya elektrik çarpmasına yol açabilirsiniz. AC güç kablosuna veya bağlantı kablolarına takılırsanız, TV Sehpası devrilebilir ve yaralanmalara neden olabilir.

Montaj konumuna karar verin ve TV'yi monte etmeden önce TV Sehpasını yere koyun.

TV ağır olduğu için, montaj yerine önceden karar vermeniz ve TV Sehpasını yerinde birleştirmeniz önerilir.

Masa Üstü Sehpasının televizyondan nasıl çıkarılacağına dair bilgiler için televizyonunuzla birlikte verilen talimatlara başvurun.

Adım 2: TV'nin monte edilmesi

Birleştirmeden önce

-Birleştirmeden önce vidalar için uygun bir yıldız uçlu tornavidayı hazır bulundurun. -Elektrikli bir tornavida kullanmanız halinde, sıkma torkunu yaklaşık 1,5 N·m {15 kgf·cm} değerine ayarlayın.

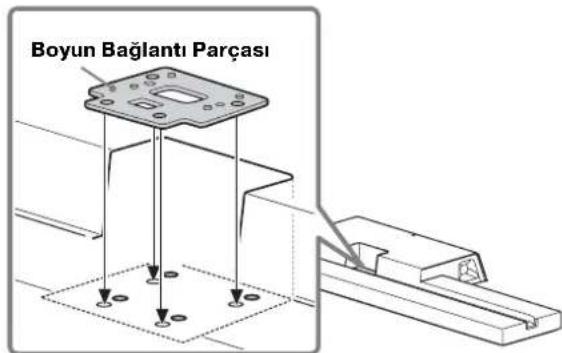

1 Boyun Bağlantı Parçasını TV Sehpasının üzerine yerleştirin.

Boyun Bağlantı Parçası, Boyunun ve TV'nin yüksekliğini ayarlamak için kullanılır. Boyun Bağlantı Parçasını taktığınızdan emin olun.

Sadece KDL-55HX82x/46HX82x/55NX72x/46NX72x için:

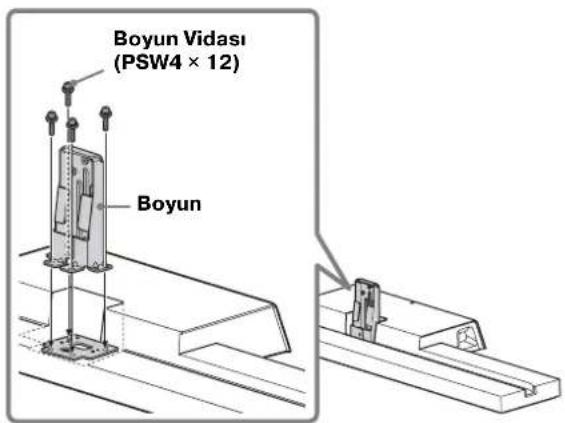

2 Boynu ve Boyun Bağlantı Parçasını (Sadece KDL-55HX82x/46HX82x/55NX72x/46NX72x için) TV Sehpasına dört adet Boyun Vidasıyla (PSW4 × 12) (ürünle verilir) takın.

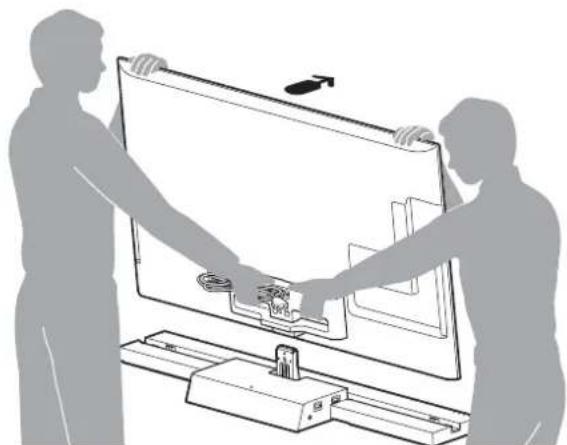

3 Televizyonu taşırken, televizyonu aşağıda gösterildiği gibi tutun.

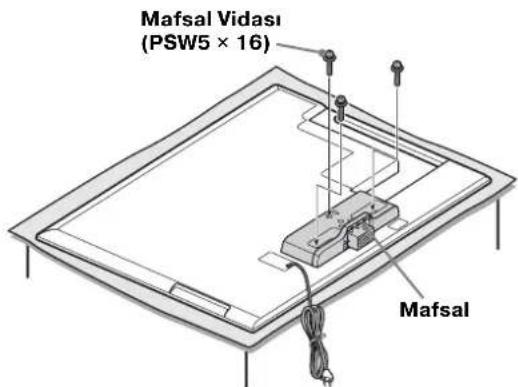

4 Birlikte verilen Mafsallı TV'nin arkasına iç vidayla (PSW5 × 16) (ürünle verilir) takın.

Ürünle verilen Mafsallı yukarıya doğru kaydırın.

Söktüğünüz vidaları kaybetmeyin. - Masa Üstü Sehpasını Ekrandan ayırırken, Ekranı Ekrandan daha büyük, sağlam bir çalışma yüzeyinin üzerine yerleştirin. LCD ekranın zarar görmesini önlemek için, çalışma yüzeyinin üzerine bir yumuşak bez yerleştirin.

DİKKAT

Ekranın yüzeyine baskı veya darbe uygulanırsa, LCD ekran kırılabilir veya zarar görebilir. Ekranı, Masa Üstü Sehpası yüzeyin kenarından sarkacak biçimde yüz üstü olarak sağlam ve düz bir yüzeyin üzerine yerleştirin.

Ekran yüzeyiyle ve Masa Üstü Sehpasının tabanı aynı düzlemde olursa, dengesiz bir çalışma koşulu oluşur ve Ekran zarar görebilir.

5 TV'yi TV Sehpasına monte edin.

Televizyon, Televizyon Sehpasının yuvasına yerleştirilerek monte edilir.

Ok yönü TV Sehpasının önünü gösterir.

6

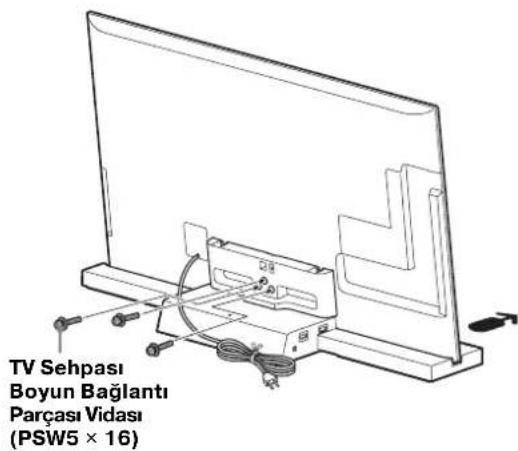

TV'yi ve TV Sehpasını üç adet TV Sehpası Boyun Bağlantı Parçası Vidasıyla (PSW5 × 16) (ürünle verilir) sabitleyin.

8

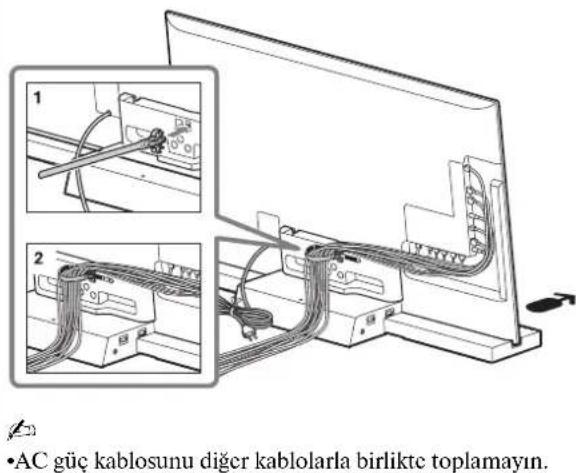

Kabloları toplayın.

TV ile verilen kablo kelepçesini kullanın.

7

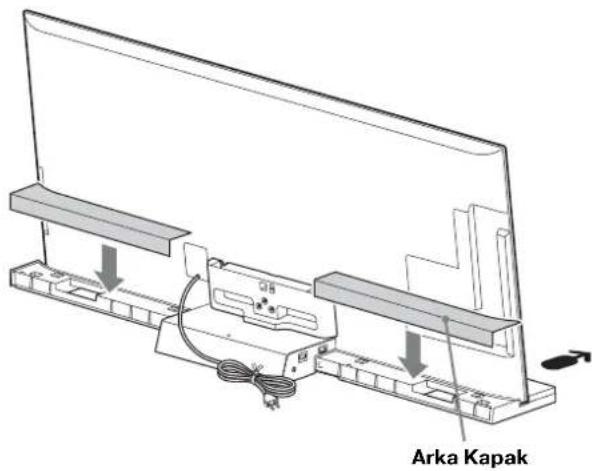

Arka Kapağı TV Sehpasına takın. (Sadece SU-B551S modeli için)

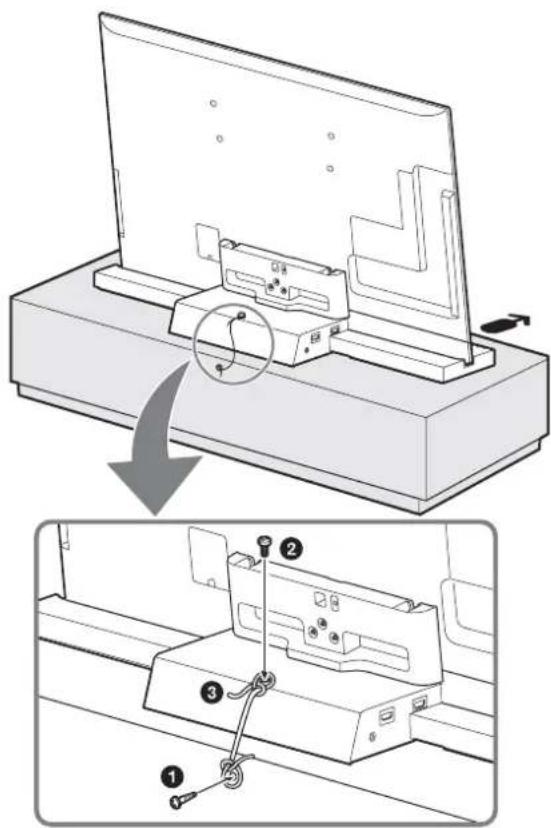

Adım 3: Devrilmeyi önlemek için güvenlik uyarıları

Adım 4: Televizyonu ve oynatıcıyı bağlama

UYARI

TV Sehpasının devrilmesini ve de yaralanmalara ve maddi hasara yol açmasını önlemek üzere önlemler aldığınızdan emin olun.

Bir ahşap vidayı (çap 4 mm, ürünle verilmez) tahtaya takın. Bir metal vidayı (M4×16, ürünle verilmez) TV sehpasının vida deliğine takın. Ahşap ve metal vidayı, sağlam bir kablo (ürünle verilmez) kullanarak birbirine bağlayın.

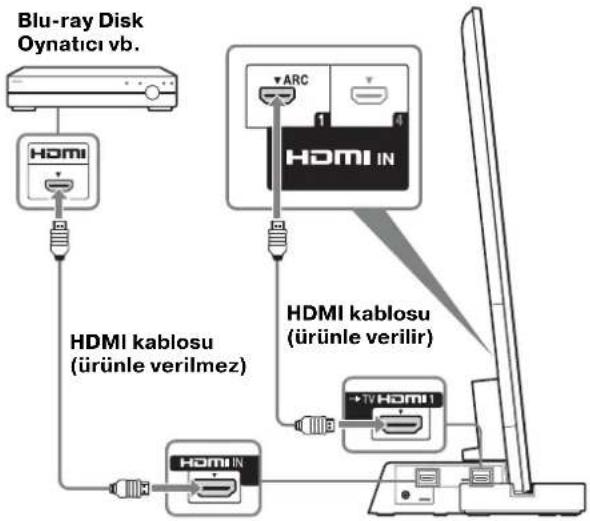

TV'yi bir HDMI IN 1 girişiyle TV Sehpasına bir HDMI kablosu kullanarak bağlayın.

Sony "BRAVIA" Sync uyumlu cihazları HDMI kabloları kullanarak bağlarsanız, TV için HDMI Kontrolü fonksiyonunu ayarladığınızda çalıştırmak kolaylaşır.

Lütfen PC'yi HDMI ile bağlamayın. TV Sehpası Audio Return Channel (ARC) fonksiyonuyla uyumludur. TV Sehpası ARC uyumlu TV'nin HDMI IN 1 girişine bir HDMI kablosuyla bağlarsanız, TV'yi TV Sehpasına dijital optik kabloyla bağlamanız gerekmez. TV'nin HDMI soketinin yanında "ARC" harfleri varsa, bu TV ARC fonksiyonuyla uyumludur. Sokete bir HDMI kablosu bağlasanız bile, HDMI giriş soketi ARC fonksiyonuyla uyumlu değilse ARC fonksiyonunu kullanamazsınız. ARC fonksiyonu sadece HDMI Kontrolü ayarlanmışsa kullanılabilir.

TV Sehpası kapatılmış olsa bile (aktif bekleme modu), bağlı cihazdan TV'ye HDMI bağlantısı üzerinden HDMI sinyali gönderilir. TV'ye bağlı cihazın görüntüsünün ve sesinin keyfini TV'de sürebilirsiniz.

HDMI bağlantılarıyla ilgili notlar

• Bir Yüksek Hızlı HDMI kablo kullanın. Standart HDMI kablosu kullanırsanız, 1080p, Deep Colour veya 3D görüntüler düzgün görüntülenmeyebilir.
• Bir HDMI sertifikalı kablo kullanmanızı öneririz.

HDMI kablosuyla bağlı bir cihazdan gelen görüntü kötüyse veya bu cihazın sesi gelmiyorsa, bağlı cihazın kurulumunu kontrol edin. - Bir HDMI soketinden aktarılan ses sinyalleri (örnekleme frekansı, bit uzunluğu vb.) bağlı cihaz tarafından bastırılabilir. Çalma cihazının ses çıkış sinyallerinin örnekleme frekansı veya kanal sayısı değiştirildiğinde seste kesilme olabilir. - Bağlı cihaz telif hakkı koruma teknolojisiyle (HDCP) uyumlu değilse, HDMI TV OUT soketinden gelen görüntü ve/veya sesin çıkışı gecikebilir veya gelmeyebilir. Bu durumda bağlı cihazın teknik özelliklerine bakın. - Bir HDMI-DVI dönüşüm kablosu kullanmanızı tavsiye etmeyiz. - Bu sistem Deep Colour, "x.v.Color" ve 3D aktarımını destekler.

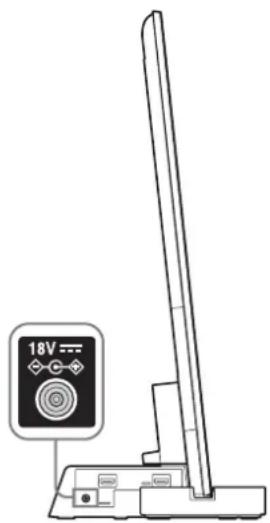

Adım 5: AC güç kablosunun bağlanması

TV Sehpasının AC güç adaptörünün AC güç kablosunu duvar prizine bağlamadan önce, tüm diğer cihazları TV'ye ve TV Sehpasına bağlayın.

TV Sehpasını kolay erişilebilir bir AC prizine bağlayın. TV Sehpasında bir anormallik fark ederseniz, derhal elektrik fişini AC prizinden ayırın.

Adım 6: Televizyon ayarlarını yapma

1. "HDMI Kontrolü" fonksiyonunu "Açık" olarak ayarlayın.

Televizyonun uzaktan kumandasındaki HOME düğmesine basın ve menüyü aşağıdaki şekilde seçin:

Ayarlar > Girişler > HDMI Ayarı > HDMI Kontrolü > Açık

2. "Hoparlörler" öğesini "Ses Sistemi" olarak ayarlayın.

Televizyonun uzaktan kumandasındaki SYNC MENU düğmesine basın ve menüyü aşağıdaki şekilde seçin: Hoparlörler > Ses Sistemi

1 ve 2 işlemleri için ayarları tamamladıktan sonra, I (güç) göstergesi yeşil renkte yanar.

- Sahne Seçimi modu

Bu TV Sehpası TV ses ayarlarıyla otomatik olarak senkronize edilir ve seçilen sahne için tercih ettiğiniz sesi seçmeniz için Sahne Seçimi fonksiyonuyla birlikte çalışır. Sesi değiştirmek için TV ses ayarlarını değiştirin.

- Konum Ayarları

TV'nin "Dış Cihaz Kontrolü" öğesini "Açık" olarak ayarlarsanız, bu TV Sehpası sol ve sağ hoparlörler arasındaki ses düzeyi dengesini izleme konumuna göre ayarlar. (TV'nin ayarı)

"Konum Ayarlayıcı" öğesini ayarlamak için HOME düğmesine basın, ardından Sistem Ayarları > Konum Ayarlayıcı > istediğiniz seçeneği seçin.

Sorun Giderme

Ses

Ses yok:

• HDMI kablosu bağlantısını kontrol edin.
• Adımdaki "HDMI Kontrolü" ve "Ses Sistemi" ayarlarını kontrol edin (sayfa 11).

Kulaklıkla kullanma:

• "Hoparlör" ayarında "Ses Sistemi" öğesini "TV Hoparlörü" ayarına getirin. Televizyon dijital yayının çift sesini kullanma:
• Yayına bağlı olarak ses değiştirilemeyebilir. Televizyonun "Optik Çıkış" ayarı "Otomatik" seçeneğinden "PCM" seçeneğine getirin. Çift ses için diğer cihazla kullanma:
• Ses değiştirilemiyorsa, PCM öğesini etkinleştirmek için diğer cihazın ses çıkışı ayarını değiştirin.

Gösterreich

Televizyonun gücünün açık olmasına rağmen, Televizyon Sehpasının (güç) göstergesi yanmıyor:

• AC adaptörünün AC güç kablosunun bir duvar prizine takılı olup olmadığını kontrol edin.
• Müşteri destek hizmetlerine danışın.

Güç göstergesi kırmızı renkte yanıp sönüyor: - Bu üründe bir arıza oluşmuş olabilir. LED'in kaç kez yanıp söndüğünü kontrol edin ve Sony servis merkezine danışın.

Gösterge

Güç göstergesi

Aşağıdaki şekilde yanar:

Yeşil: Televizyon sehpasının gücü açıktır.

("Hoparlörler" menüsünde "Ses Sistemi" seçilmelidir.)

Kapalı: Televizyon sehpası bekleme modundadır veya gücü kapalıdır.

Ses formatı göstergeleri

Televizyon sehpasına girilmekte olan ses formatına göre yanar.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

Teknik Özellikler

		SU-B551S SU	SU-B461S SU-B40	01S
Boyutlar: cm	A1	0,2	11,8	11,0
	B1	9,0	15,9	15,1
	C	127,6	107,9	94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E2	9,2	27,7	26,1
Schpanin Ağırkıng:		6,3 kg	5,6 kg	4,9 kg

Amplifikatör bölümü

Nominal Çıkış Gücü: 10 W + 10 W, (kanal başına) 8 ohm, 1 kHz, Toplam Armonik Bozulma %1'den az. Subwoofer: 20 W, 6 ohm, 100 Hz, Toplam Armonik Bozulma %1'den az.

HDMI bölümü

Konektör	HDMI™	konektörü
Video girisleri/ 720 × 480p (60 Hz) 16:9
çıkışlanı 1280 × 720p (60 Hz) 16:9
	1920 × 1080i (60 Hz) 16:9
	1280 × 720p (50 Hz) 16:9
	720 (1440) × 480i (60 Hz) 4:3
	720 (1440) × 480i (60 Hz) 16:9
	720 (1440) × 576i (50 Hz) 4:3
	720 (1440) × 576i (50 Hz) 16:9
	1920 × 1080p (60 Hz) 16:9
	720 × 576p (50 Hz) 16:9
	1920 × 1080i (50 Hz) 16:9
	1920 × 1080p (50 Hz) 16:9
	1920 × 1080p (24 Hz) 16:9
	1920 × 1080p (30 Hz) 16:9
	1280 × 720p (24 Hz) 16:9
	1280 × 720p (30 Hz) 16:9
	Deep Colour: 30 bit/36 bit
Video girisleri/ 1280 × 720p@59,94/60 Hz
çıkışlanı (3D) Çerçeve paketleme
	1920 × 1080i@59,94/60 Hz
	Çerçeve paketleme
	1920 × 1080i@59,94/60 Hz
	Yan yana (Yarım)
	1920 × 1080p@59,94/60 Hz
	Yan yana (Yarım)
	1280 × 720p@50 Hz
	Çerçeve paketleme
	1920 × 1080i@50 Hz
	Çerçeve paketleme
	1920 × 1080i@50 Hz
	Yan yana (Yarım)
	1920 × 1080p@50 Hz
	Yan yana (Yarım)
	1920 × 1080p@24 Hz
	Çerçeve paketleme
	Deep Colour: 30 bit/36 bit
Ses girisleri Doğrusal PCM 2 kanal/5.1 kanal/7.1 kanal
	Dolby Digital
	DTS
	Her sinyal 32, 44,1, 48 kHz ile uyumludur.

Hoparlörler

Ön hoparlör ünitesi

Hoparlör sistemi: 2 yollu, 2 sürücülü, bas yansıtmalı tipte.

Hoparlör ünitesi: Bas hoparlör: 30 × 100 mm koni tipi × 1. Tiz hoparlör: 30 mm koni tipi.

Subwoofer ünitesi

Hoparlör sistemi: Subwoofer, bas yansıtmalı tipte. Hoparlör ünitesi: 70 mm koni tipi.

Genel

Güç gereksinimleri: 100 - 240 V, 50/60 Hz.

Güç tüketimi

Açık: 12 W

Bekleme: 0,7 W

Beklemede güç tüketimi: 0,7 W. Belirli baskılı devrelerde halojenlenmiş alev geciktiriciler kullanılmamıştır. S-Master tam dijital amplifikatör ile amplifikatör bloğunun güç verimliliğinin %85'ten fazla olması sağlanmıştır.

Tasarım ve özelliklerde bilgi vermeksizin değişiklik yapılabilir.

Abiztonságról
