SUB461S - ТВ шкаф SONY - Безплатно ръководство за потребителя

Тип продукт	Мебел за телевизор (телевизионна стойка)
Марка	Sony
Модел	SUB461S
Размери (Ш x В x Д)	107,9 x 68,7 x 27,7 см (според посочените размери за модел SU-B461S)
Тегло	5,6 кг
Захранване	100-240 V AC, 50/60 Hz
Консумация на енергия (включен)	12 W
Консумация на енергия (готовност)	0,7 W
Усилвател	Цифров S-Master, номинална мощност предни 2 x 10 W (8 ома, 1 kHz), субуфер 20 W (6 ома, 100 Hz)
Поддържани аудио формати	Dolby Digital, DTS, Dolby Pro Logic II
Свързване	1 HDMI вход (съвместим с ARC), HDMI жак за свързване на телевизор и плейъри
Основни функции	Управление чрез HDMI, синхронизация на звука с телевизора, контрол на позицията (баланс на звука според позицията на зрителя)
Предни високоговорители	2-пътен Bass reflex, нисък 30 x 100 mm коничен, висок 30 mm коничен
Субуфер	Bass reflex, високоговорител 70 mm коничен
Съвместимост с телевизори	KDL-46HX92x, KDL-46HX82x, KDL-46NX72x
Съдържание на опаковката	Стойка, крайни панели, уплътнение, монтажен прът, дистанционер, винтове, адаптер за захранване, HDMI кабел, инструкция за употреба, гаранционна карта
Поддръжка и почистване	Мека суха кърпа; за упорити петна, леко навлажнена кърпа с неутрален сапун, след това избърсване със суха кърпа. Не използвайте разредител или бензин.
Безопасност	Задължително закрепване към стена за предотвратяване на преобръщане; монтаж върху стабилна повърхност; не покривайте вентилационните отвори; използвайте само с посочените телевизори.
Ремонтопригодност	Смяна на захранващия кабел само в квалифициран сервиз; свържете се с услугата на Sony при неизправност (мигащ червен светодиод).

Често задавани въпроси - SUB461S SONY

Кои телевизори са съвместими със стойката Sony SUB461S?

Стойката е проектирана за телевизори Sony KDL-46HX92x, KDL-46HX82x и KDL-46NX72x. 'x' в името на модела съответства на цифри или символи, специфични за всеки регионален вариант.

Как да закрепя телевизора към стойката?

Първо поставете дистанционера на монтажния прът върху стойката, след което закрепете монтажния прът с 4 винта (PSW4×12). Поставете телевизора в жлеба на стойката и го закрепете с 3 фиксиращи винта (PSW5×16). Затегнете винтовете с въртящ момент около 1,5 N·m.

Какво да направя, ако светодиодът за захранване на стойката мига в червено?

Червеното мигане показва неизправност. Запомнете броя на миганията и се свържете с поддръжката на Sony за помощ.

Как да почистя телевизионната стойка?

Използвайте мека суха кърпа. За упорити петна леко навлажнете кърпа с неутрален сапун, избършете, след което подсушете със суха кърпа. Никога не използвайте разредител, бензин или агресивни химикали.

Стойката включва ли HDMI кабел?

Да, в опаковката е включен High Speed HDMI кабел за свързване на телевизора към стойката.

Как да предотвратя преобръщане на стойката?

Завийте дървен винт (4 mm диаметър) в стената и метален винт (M4×16) в отвора на стойката. Свържете двата винта със здрава връзка (не е включена) за обезопасяване.

Мога ли да използвам слушалки със стойката?

Да, но трябва да настроите опцията 'Високоговорители' на телевизора на 'Телевизионен високоговорител' в системното меню, за да изключите звука на стойката и да използвате слушалки.

Стойката поддържа ли 3D?

Да, стойката поддържа 3D сигнали чрез HDMI, включително формати 'Пакет от изображения' и 'Страна до страна' за резолюции 720p и 1080i/p.

Как да активирам функцията ARC (Audio Return Channel)?

Свържете стойката към HDMI IN 1 жака на телевизора, съвместим с ARC (обозначен с 'ARC'). Активирайте функцията 'Управление чрез HDMI' в настройките на телевизора. Звукът от телевизора ще се предава през стойката.

Каква е мощността на усилвателя?

Цифровият усилвател S-Master осигурява 2×10 W за предните високоговорители (8 ома, 1 kHz, THD <1%) и 20 W за субуфера (6 ома, 100 Hz, THD <1%).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SUB461S SONY

Стъпка 1: Проверка на частите

Нанмение Кожимец
Стойka	1
Заден калak L*	1
Заден калak R*	1
Съединения плеса	1
Посвжна част	1
Втулка на поалбжнаты част**	1
Зakревши бовл不稳定 поб vedжнаты част на стойкatable за Теловизора (PSW5×16) (×3) Съединения плеса (PSW5×16) (×3)	6
Балл на поалбжнаты част (PSW4×12)	4
Промсеньотоковаяразпср(ACDP-001)1
Зхранваши Кабел
High Speed HDMI Кабел 1
Ръковские за pавotas 1
Гаранцонна Kaptra

Само за модел SU-B551S. ** Само за модел SU-B551S/461S.

ПРЕДУПРЕЖДЕНИЕ

Ако замените захранващия кабел или мекия обурудване, това може да доведе до късо съединение или електрически удар. Ако се съмнявате в захранващия кабел или в свързания кабел, стойката за телевизора може да падне и да причини нараняване.

Изберете мястото за монтаж и поставете стойката за телевизора преди монтажа на телевизора.

Тъй като телевизорите са тежки, препоръчително е да си изберете мястото за монтаж предварително и да сложите стойката за телевизора на място.

Вижте инструкциите за работа, доставени с телевизора, за информация относно махането на поставката за маса от телевизора.

Стъпка 2: Монтаж на телевизора

Преди сглобяване

Преди сглобяването осигурете отвертка Phillips, която отговаря на болтовете. - Когато използвате електрическа отвертка, задайте настройката на въртящия момент приблизително на 1,5 N·m (15 kgf·cm).

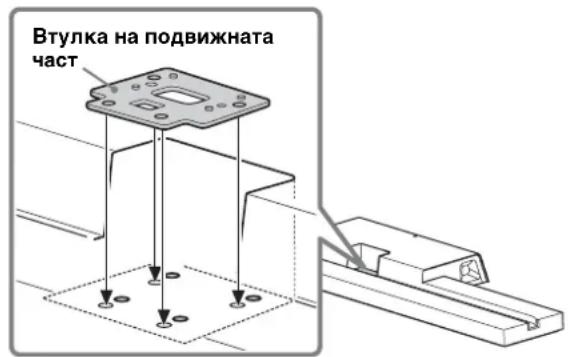

1. Позициониране на втулката на подвижната част на стойката за телевизора.

Втулката на подвижната част се използва за регулиране на височината на подвижната част и телевизора. Уверете се, че сте прикачили втулката на подвижната част.

Само за KDL-55HX82x/46HX82x/55NX72x/46NX72x:

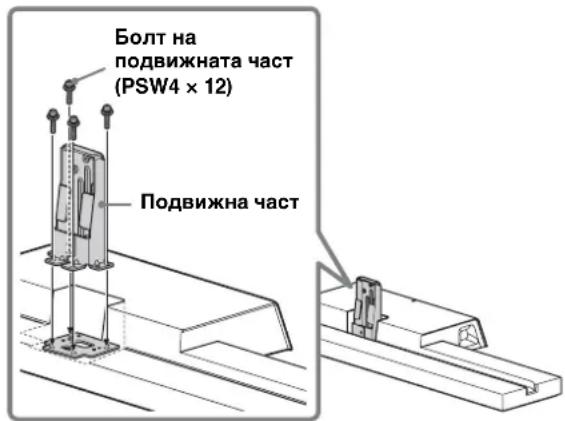

Закачете подвижната част В към вътрешната на подвижната част (само за KDL-55HX82x/46HX82x/55NX72x/46NX72x) към стойката за телевизора с четири болта на подвижната част (PSW4 x 12) (доставени).

3. Когато местите телевизора, дръжте го, както е показано на долу.

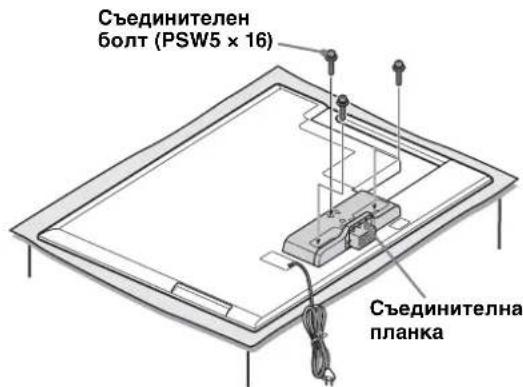

4 Закачете доставената срещутелевизорна планка към задната част на телевизора с трите болта (PSW5 x 16) (доставени).

Пъхнете срещутелевизорната планка нагоре, за да я закачите.

-Запазете извадените болтове. Когато махате поставката за маса от LCD панела, сложете LCD панела нагоре на стабилна равна повърхност, която с не-големите LCD панели. Защитете повърхността на LCD панела, поставете мека кърпа върху работната повърхност.

ВНИМАНИЕ

-Ако повърхността на LCD панела е изложена на натиск или удар, LCD панелът може да се счупи или повреди. Сложете LCD панела нагоре на стабилна равна повърхност, като поставката за маса е от ръба на повърхността.

Ако поставите с панела нагоре и поставката за маса е на същото ниво на повърхността, това ще създаде нестабилно състояние за работа и може да повреди панела.

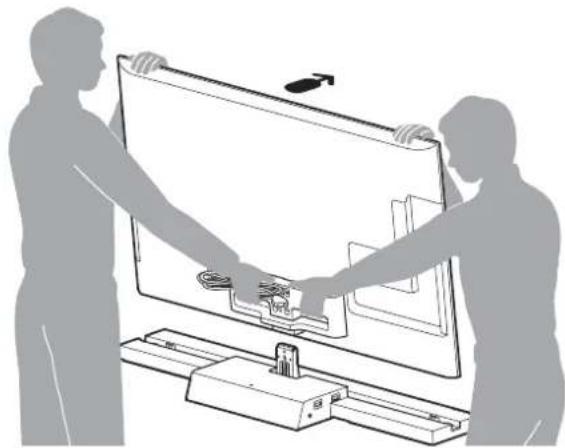

5 Монтирайте телевизора на стойката за телевизор.

Телевизорът се монтира, като го поставите върху стойката за телевизора.

← Стрелките за посока показват предната част на стойката за телевизора.

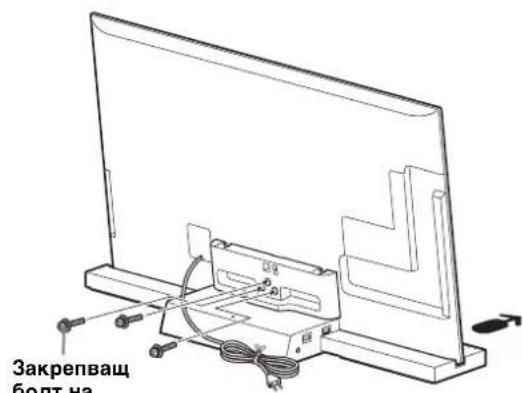

6 Обезопасете телевизора и стойката за телевизор с трите закрепващи болта на подвижната част на стойката за телевизор (PSW5 x 16) (доставени).

Закрепващи болтове на стойката за телевизор (PSW5 × 16)

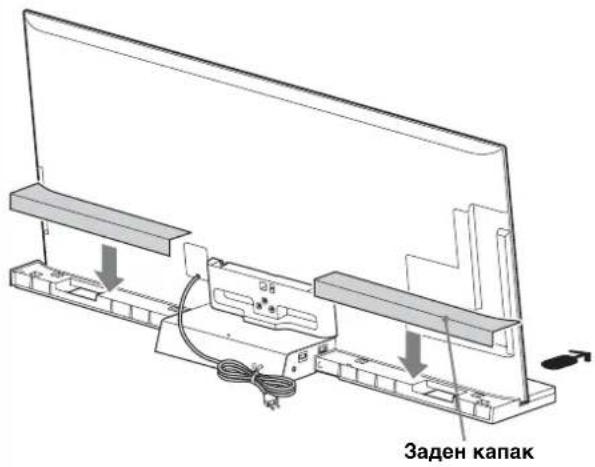

7

Закачете задната капачка на стойката за телевизор. (Само за модел SU-B551S)

8

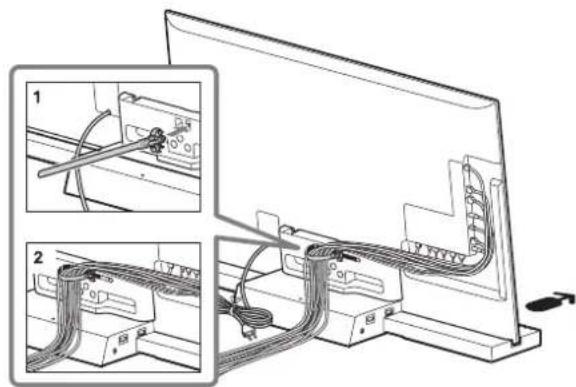

Събиране на кабелите.

Не използвайте скобата за кабели, доставена с телевизора.

Не събирайте захранващия кабел заедно с останалите кабели.

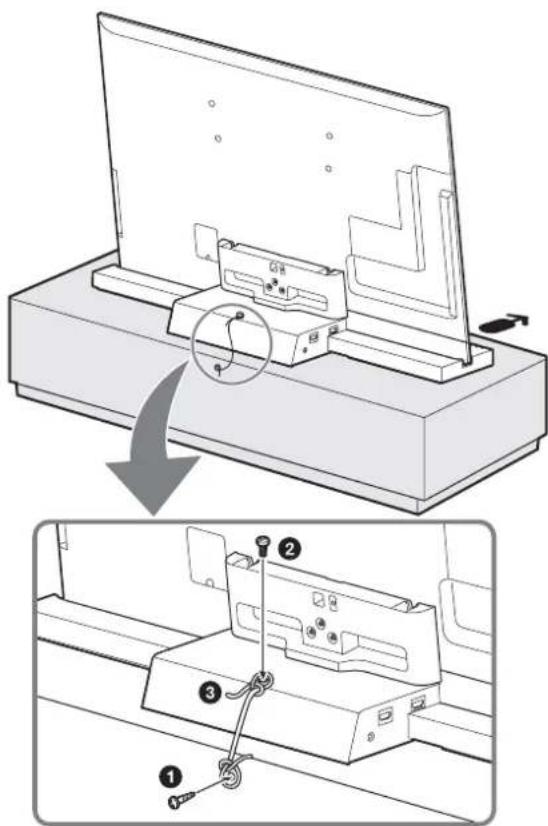

Стъпка 3: Мерки за безопасност срещу преобръщане

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че сте взели мерки против преобръщане на стойката за телевизор и възможно нараняване или повреда.

Поставете винт за първо (4 mm диаметър, не е поставен) в плоската част. Поставете винт (M4 × 16, не е поставен) в отвора за винт на стойката за телевизор. Затегнете винта за първо, като го завъртите с кръстата отвертка (не е поставена).

Стъпка 4:

Свързване на

телевизор и плейър

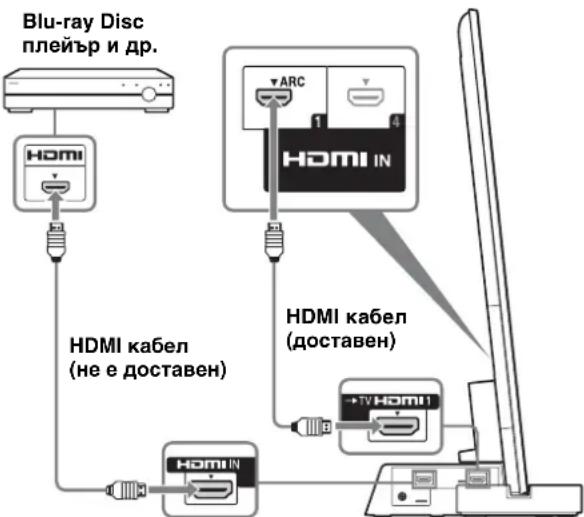

Свържете телевизора с HDMI IN 1 към стойката за телевизор чрез HDMI кабел.

Чрез свързване на Sony "BRAVIA" Sync съвместими компоненти с HDMI кабели, работата по настройване на функциите за управление чрез HDMI на телевизора се опростява.

• Моля, не свързвайте компютър към HDMI. Стойката за телевизора е съвместима с функцията Audio Return Channel (ARC). Ако свържете стойката за телевизора към ARC съвместим HDMI IN 1 на телевизора чрез HDMI кабел, не трябва да свързвате телевизора към стойката за телевизора с цифров оптичен кабел.
• Можете да видите буквите "ARC" на HDMI гнездото на телевизора, ако е съвместимо с ARC функцията. Но ако свържете HDMI кабел към гнездото, ако входният HDMI не е съвместим с ARC функцията, не можете да използвате ARC функцията. - ARC функцията е налична само, когато управлението чрез HDMI е включено.

• Ако стойката за телевизора е с включен (активен режим на готовност), HDMI сигналът може да бъде изпращан от свързаното оборудване към телевизора чрез HDMI връзката. Можете да се насладите на изображение и звук от оборудването на телевизора.

Бележки относно HDMI връзката

• Препоръчваме да използвате High Speed HDMI кабел. Ако използвате стандартен HDMI кабел, 1080p, "дълбок цвят" или 3D изображенията може да не се показват правилно. -Препоръчваме ви да използвате HDMI-обрен кабел. -Проверете настройките на свързаното оборудване, ако изображението е лошо или не излиза звук от оборудването, свързано през HDMI кабел. Аудио сигналите (честота на дискретизация, дължина на бита и пр.), предавани от HDMI жак, може да се потискат от свързаното оборудване. Звукът може да прекъсва, когато честотата на дискретизация или броят на каналите на изходните аудио сигнали възпроизвеждащото оборудване са превключени. Когато свързаното оборудване не е съвместимо с технологията за защита на авторските права (HDCP), изображението и/или звука от HDMI TV OUT гнездото може да са изкривени или да не се извеждат.

В този случай проверете спецификациите на свързаното оборудване.

Не препоръчваме използването на кабел за HDMI-DVI преобразуване. -Тази система поддържа "дълбок цвят", "x.v.Colour" и 3D предаване.

Стъпка 5:

Свързване на

Захранващ кабел
