Egenskaper	Detaljer
Produkttyp	TV-möbel
Mått	Bekräftas beroende på specifik modell
Material	Bekräftas beroende på specifik modell
Bärkapacitet	Bekräftas beroende på specifik modell
Tillgängliga färger	Bekräftas beroende på specifik modell
Användning	Designad för att stödja TV-apparater och audio-/videoenheter
Monteringsanvisningar	Medföljer produkten
Underhåll	Rengör med en mjuk trasa, undvik slipande produkter
Säkerhet	Säkerställ att möbeln är korrekt monterad och fäst vid väggen om nödvändigt
Garanti	Bekräftas beroende på specifik modell
Ytterligare information	Kontrollera måtten på din TV för att säkerställa kompatibilitet

Vanliga frågor - SUB461S SONY

Hur monterar jag TV-möbeln SONY SUB461S?

Följ monteringsanvisningarna som medföljer förpackningen. Se till att du har alla nödvändiga verktyg till hands och följ monteringsstegen i rätt ordning.

Vilka är måtten på TV-möbeln SONY SUB461S?

Måtten på TV-möbeln SONY SUB461S är 120 cm bred, 40 cm djup och 50 cm hög.

Är TV-möbeln SONY SUB461S kompatibel med TV-apparater i alla storlekar?

Möbeln är designad för att stödja TV-apparater upp till 55 tum. Kontrollera vikten på din TV för att säkerställa kompatibilitet.

Hur rengör jag TV-möbeln SONY SUB461S?

Använd en mjuk, fuktig trasa för att rengöra ytan. Undvik slipande produkter som kan repa möbeln.

Kan jag fästa TV-möbeln SONY SUB461S på väggen?

Möbeln är inte avsedd att fästas på väggen. Det rekommenderas att placera den på ett plant och stabilt golv.

Vilka förvaringsalternativ finns i TV-möbeln SONY SUB461S?

Möbeln har flera öppna hyllor och ett stängt förvaringsutrymme för elektroniska enheter och tillbehör.

Hur kontaktar jag kundtjänst för reservdelar?

Du kan kontakta SONYs kundtjänst via deras webbplats eller telefon. Se till att ha din modellnummer till hands.

Finns det någon garanti för TV-möbeln SONY SUB461S?

Ja, TV-möbeln SONY SUB461S omfattas av en begränsad 2-årig garanti mot tillverkningsfel.

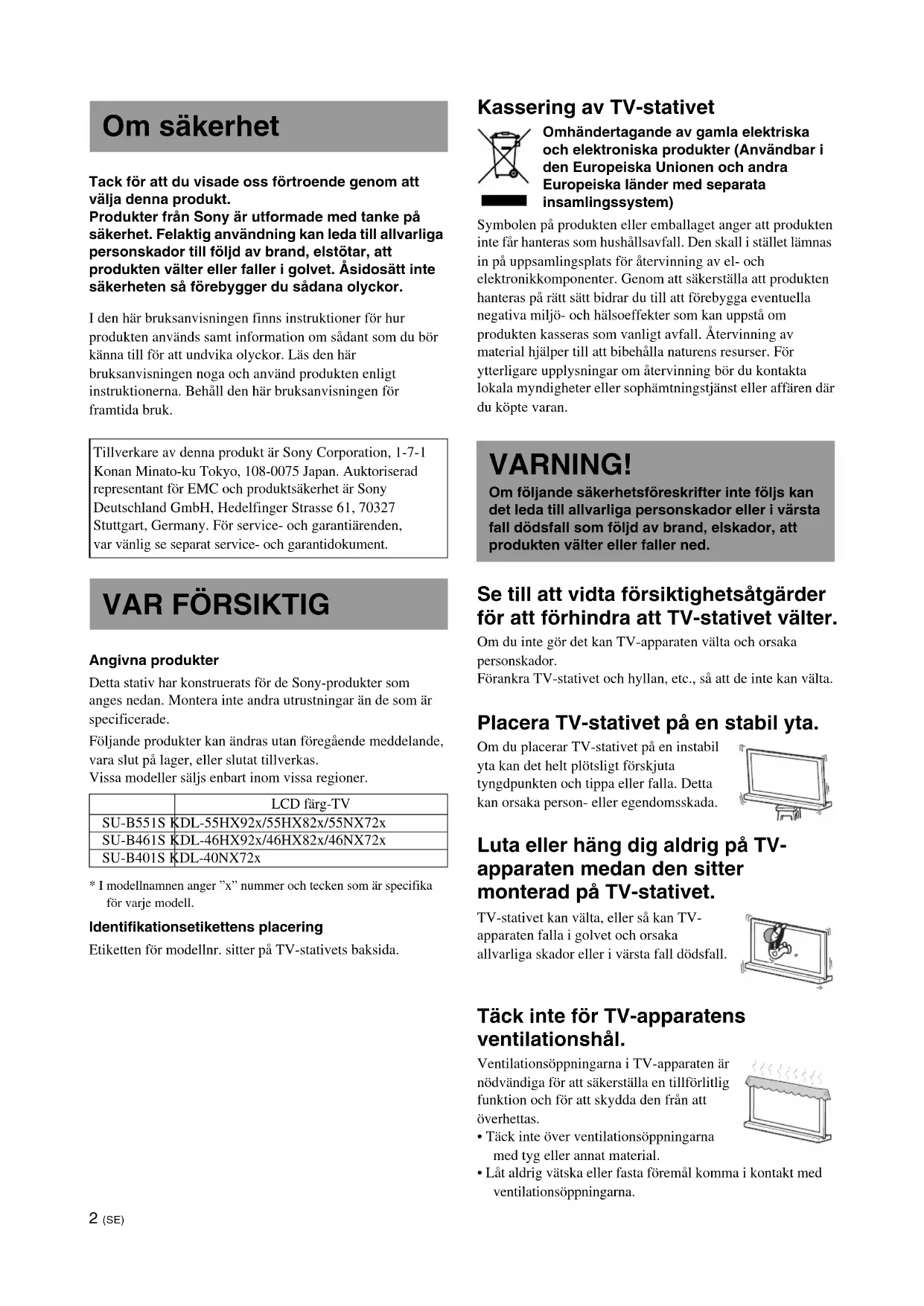

BRUKSANVISNING SUB461S SONY

Tack for att du visade oss förtroende genom att valjaenna produit.

Produkter frän Sony ar utformade med tanke pa sakerhet. Felaktig användning kan leda till allvarlga personskador till följd av brand, elstötar, att produiten välter erller faller i golvet. Åsidosätt inte sakerheten sä forebygger du sādana olyckor.

I den har bruksanvisingen finns instruktioner for hur produit anvandsamt information om sadant som du bör kännà till for att undvika olyckor. Läs den har bruksanvisingen noga och använd produits enigt instruktionerna. Behäll den har bruksanvisingen for fremtida bruk.

Tillverkare av denna produit ar Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant for EMC och produitsakerhet ar Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For service- och garantiärenden, var:vänlig se separat service- och garantidokument.

VAR FÖRSIKTIG

Angivnaprodukter

Detta stativ har konstruerats for de Sony-produkter som anges nedan. Montera inte andra utrustninger an de som ar specificerade.

Följandeprodukterkanandrasutanforegande meddelande, vara slutpajager,eller slutat tillverkas.

Vissa modeller säljs enbart inom vissa regioner.

	LCD farg-TV
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

• I modellnamnen anger "x" nummer och tecken som ar specifica für varje modell.

Identifikationsetikettens placering

Etiketten for modellnr. sitter pa TV-stativets baksida.

Omhändertagande av gamla elektriska och elektroniskaprodukter (Användbar i den Europeiska Unionen och andra Europeiska lander med separates insamlingssystem)

Symbolen på produit erller emballaget anger att produit inte fãr hanteras som hushållsavfall. Den skall i stållet lámnas in på uppsamlingsplats for Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att produits hanteras på rätt satt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffeker som kan uppsta om produits kasseras som vanligt avfall. Återvinning av material hjälper till att bibehälla naturens resurser. Forytterligare uppliesninger om Återvinning bör du kontakta lokala myndigheter erller sophämtningstjänst erller affären)där du köpte varan.

WARNING!

Om foljande sakerhetsforeskrifter inte foljs kan det leda till allvarlga personskador erler i värsta fall dödsfall som följd av brand, elskador, att Produkten välter erller faler ned.

Se till att vidta forsiktighetsatgärder for att forhindra att TV-stativet välter.

Om du inte gör det kan TV-apparaten välta och orsaka personskador.

Förankra TV-stativet och hyllan, etc., sä att de inte kan välta.

Placera TV-stativet på en stabil yta.

Om du placerar TV-stativet pa en instalil yta kan det helt plotsligt forskjuta tyngdpunkten och tippa aller falla. Detta kan orsaka person-ller egendomsskada.

Luta eller hang dig aldrig på TV-apparaten medan den sitter monterad på TV-stativet.

TV-stativet kan valta, ellser sa kan TV- apparaten falla i golvet och orsaka allvarliga skador ellir varsta fall dddfall.

Täck inte für TV-apparatens ventilationshal.

Ventilationsöppningarna i TV-apparaten ar nödvändiga for att sakerställa en tillforlitig Funktion och for att skydda den fran att overhettas.

Tack inte over ventilationsoppningarnamed tyg eller annat material.
- Lät aldrig vätska eller fasta foremål komma i kontakt med ventilationsöppningarna.

Placera inte vatskeyllda foremål, exemplvis vaser eller krukor, på TV-appeparaten.

Använd inte en strömförsörjd TV nara vatten, exemplvis vid ett badkar, en tvättho, en diskbänk, en vát yta eller i narheten av en simbassäng.

Placera inte TV-apparaten dar den utsats for extrema temperaturer, exemplvis i direkt solljus, nara ett elementllerett varmeutslapp.

TV-apparaten kan overhettas i sādana fall vilket kan ge upphov till deformation av dess ytterhölje och/eller fel pa TV-apparaten.

Placera inte TV-apparaten på platser)där den utsätts for direktluft fränluftkonditioneringen.

Fukt kan bildas innate i TV-apparaten vilket kan medfora att den slutar fungera.

Se till att det finns tillräckligt med utrémme runt TV-apparaten sö att luften kan cirkulera ordentligt.

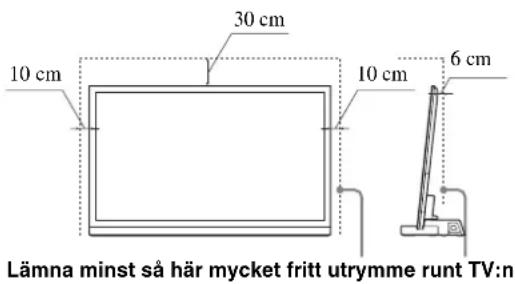

Lämna tillräckligt med utrymme runt TV:n enligt nedan.

Nätkabel

• Anslut TV apparaten med en jordad kabel med tre ledare till ett eluttag med en skyddsjordad kontakt.
• Använd bara medfoljande nätkablar fran Sony, d.v.s. inte nätkablar av annat marke.

• Se till att varken nätkabeln eller anslutningskabelnkommen i klam när du monterar TV-apparaten pa TV-stativet. Om nätkabeln erler anslutningskabeln skadas kan det leda till brand eller stötar.

• Se upp sa att du inte trampar pa natakabeln eller anslutningskabeln när du bar TV-stativet. Natakabeln ullan slutningskabeln kan skadas vilket kan leda till brand eller stotar.

• Om du snubbar pa natakeln ell er anslutningskabeln kan TV-stativet valta och orsaka skador.
• Dra ur natakabeln ur vagguttaget for att gora TV-stativet strömlöst.

OBSERVERA FÖR NÄTADAPTER Vaming

Utsatt inte encheten for regn aller fukt, for att undvika risk for brand och elektriska stotar.
Att placera kärl med vatska, t.ex. blomvaser, pa enhances medfor risk for elektriska stotar och fara for brand.
Placera inte denna utrustning dar utrymmet runt den ar begransat, t.ex. i en bokhylla aller motsvarande.
- Kontrollera att det finns ett eluttag nara utrustningen och att det ar latt att na.
- Använd medfoljande natadapter och natkabel.
- Använd ingen annan natadapter. Detta kan orsaka Funktionsfel.
- Anslut natadaptern till ett lattatkomligt eluttag.
- Linda inte nätkabeln runt natadaptern. Kärnan kan gå sönder och/eller kan det orsaka störningar på TV:n.
Ror inte natadapterm med vata hander.
- Om du marker nagot konstigt med natadaptern, koppla genast loss den fran eluttaget.
- Enheten är inte bortkopplad frän elnätet sä lunge nätkabeln sitter i ett eluttag, även om du har slagit av strömmen pa själva encheten.

VAR FÖRSIKTIG

Om du inte foljer foljande sakerhetsforeskrifter finns det risk for persorskador eller skador pa tegendom.

Installera inte nagra andra encheter an den specificeradeprodukten.

Detta TV-stativ are enbart tillverkat for att anvandas med de produiter som finns angivna. Om du anvander det for montering av andra produiter kan det lossna eller gå sönder och orsaka skador. Illustrationerna ienna bruksanvising visar KDL-40NX72x, sävida annat inte ange.

Se till att forankra TV-apparaten.

Skruva fast TV-apparaten i TV-stativet med medfoljande skruvar. Om inte TV-apparaten skruvas fast ordentlich kan den falla i golvet eller sa kan TV-stativet valta och orsaka skador.

Att notera vid installation

Se till att du inte placer TV-stativet snett eller sa att det lutar at nagot häll. Du undviker detta genom att folja följande sakerhetsföreskrifter.

• Om du sca placera TV-stativet pa en mjuk yta som en matta eller liknande bör du placera en skiva pa mattan Först.
• Placera inte TV-stativet på en plats)där det utsätts for direkt solljus eller i narheten av ett varmeclement.
• Placerainte TV-stativet pa en varm eller fuktig plats, inte heller utomhus.

Notering om användning

Rengöring

Häll TV-stativet rent genom att d' och d' torka av det med en mjuk, torr duk. Envisa flackar fardu bort genom att anvanda en mjuk duk latt fuktad med en mild tvallosning. Torka omradet ordentlich aftert med en torr, mjuk trasa. Använd inga kemikalier som t.ex. thinner erler bensin eftersom de kan skada TV-stativets ytbehandling.

Se till att minst två personer hjälps Åt att utföra installationsarbetet.

Se till att minst två personer installerar TV-apparaten på TV-stativet. Om du försök utföra installationen ensam kan det leda till en olycka eller skador.

Modificera inte TV-stativet.

Det kan välta och orsaka skador.

Se till att monteringen av TVapparaten utfors enlgit instruktionerna.

Skruva at skruvarna ordentlich. Om inte monteringen gös pa ratt satt kan TV-apparaten falla av och orsaka skador.

Se upp sà att du inte skadar händereller fingrar när du utförinstallationen.

• Flytta inte TV-stativet genom att hälla i det bakre fästet.
• Var forsiktig sa att du inte skadar dina fingrar eller händernär du installerar TV-apparaten.

SÄKERHETS-FÖRESKRIFTER

På strömköllor

• Om du inte ska använda TV-stativet under en langre tid bör du dra ur nätkabeln ur vagguttaget. Se till att dra i kontakten ochinte i sladden nar nätkabeln dras ur.
• Nätkabeln fär endast bytas av en behörig person.

Vid användning

Innan du ansluter andra komponenter bör du stänga av och koppla ur TV-stativet.

Copyrightskydd

Detta TV-stativ innehaller Dolby Digital och Pro Logic Surroundamt DTS* Digital Surround System.

• Tillverkade under licens fran Dolby Laboratories.
  Dolby, Pro Logic. Symbolen med dubbel-D är att varumärke som ägs av Dolby Laboratories.

** Tillverkad under licens enligt U.S. Patent #: 5451942; 5956674; 5974380; 5978762; 6487535amt andra U.S. och varldsompannande patent som ar utfardadc och som ar under behandling. DTS och Symbolen ar registrarade varumarken och logotyperna DTS Digital Surround och DTS ar varumarken som ags av DTS, Inc. Product och som även innefattar programvara. © DTS, Inc. Med ensamrtt.

Detta TV-stativ innerhalb ern HDMITM-teknik (HighDefinition Multimedia Interface).

HDMI, logotypen HDMI Logo, damit High-Definition Multimedia Interface ar varumärken aller registrerade varumärken som ägs av HDMI Licensing LLC i USA och i andraalander.

Observera vid uppackning av TV-stativet ur forpackningen

Se till att halla i TV-stativet och hantera det varsamt.

Steg 1: Kontrollera delarna

Delens namn Antal
Stativ	1
Bakdel V*	1
Bakdel H*	1
Mellandel	1
Stöd	1
Mellanlägg für stöd**	1
Skruv für TV-stativets feste (PSW5 × 16) (×3) Skruv für mcllandel (PSW5 × 16) (×3)	6
Skruv für stödet (PSW4 × 12)	4
Nätadapter (ACDP-001) 1
Nätkabel
High Speed HDMI-kabel 1
Bruksanvisning 1
Garantikort

Om natkabeln klams under ustrustingen erler mellan delar av ustrustingen kan det leda till kortslutning erler elstotar. Om du snubbar pa natkabeln erler anslutningskabeln kan TV-stativet valta och orsaka skador.

Bestam var TV-stativet sksta och lagg det ned innan du monterar TV-apparaten.

Eftersom TV-apparaten ar vändigt tung rekommenderar vi att du forst bestämmer var den skå stå och sedan monterar TV-stativet på plats.

Se den bruksanvisning som följd med din TV-apparat for information om hur du tar bort bordssstativet fran TV-apparaten.

Steg 2: Montera TV-apparaten

Färe monteringen

• Se till att ha en stjärnmejsel med Phillips-grepp (PH-stjärnmejsel) som passar skruvarna innan monteringen pabörjas.
• Om du anvander en elektrisk skruvdragare staller du vridmomentet pa ungefar 1,5 N·m {15 kgf·cm}.

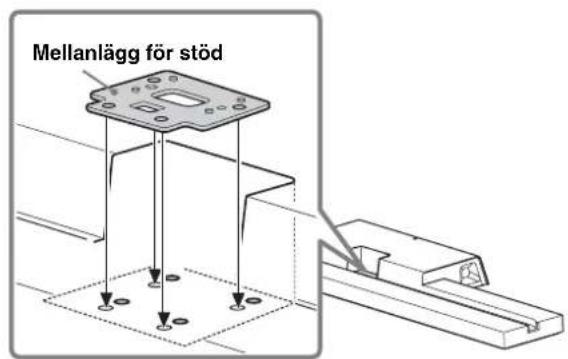

1 Placera stödets mellanlägg på TV-stativet.

Stodets mellanlagg anvands for att justera hojden pa stodet och TV:n.

Se till att fästa stödets mellanlägg.

Endast for KDL-55HX82x/46HX82x/55NX72x/ 46NX72x:

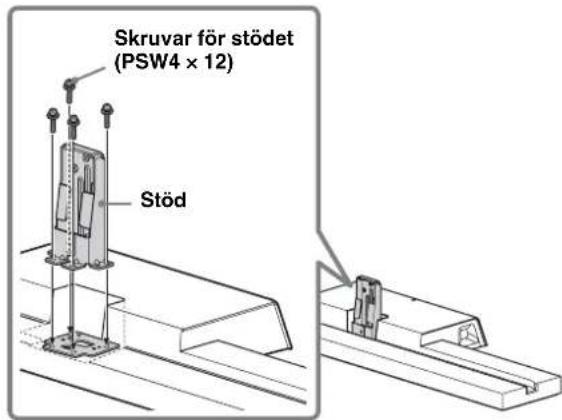

2 Fäst stödet och stödets mellanlägg (endast for KDL-55HX82x/46HX82x/55NX72x/ 46NX72x på TV-stativet med de fyra skruvarna für stödet (PSW4 × 12) (medfoljer).

3 Häll TV:n enlistigt figuren nedan nar den ska flyttas.

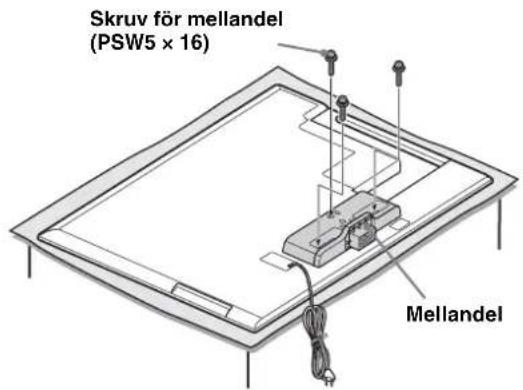

4 Montera den medfoljande mellandelen på TV-apparatens baksida med hjälp av tre skruvar (PSW5 × 16) (medfoljer).

Tryck mellandelen uppat sa att den fests.

• Se till att behàlla de skruvar som du lossade.
  När du lossar att bordsstativ fran skärmen bor du lagga ner skärmen paett bord som ar storre an skärmen.
  Lagg en mjuk filt erler liknande pa bordet for att forhindra att skarmens yta skadas.

VAR FÖRSIKTIG

• Undvik att lagga press på eller stöta emot skärmens yta eftersom den då kan skadas.
• Placera skärmen på bordet med bordsstativet hangendeutanfor bordskanten. Om du placerar skärmen med bordsstativet uppe på bordetkommen skärmen att ligga instabilit vilket kan medfora att den skadas.

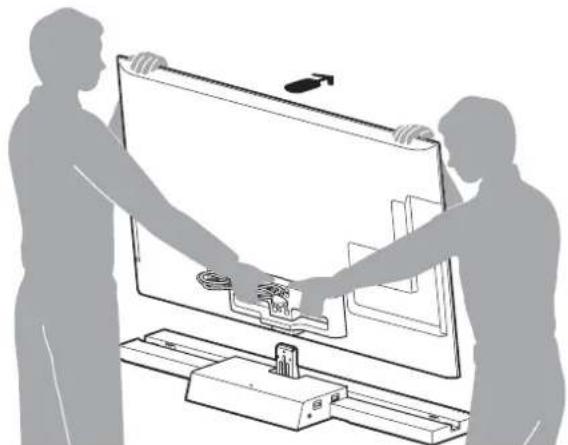

5 Installera TV-apparaten pa TV-stativet.

TV-apparaten monteras genom att placera den i avsett spar pa TV-stativet.

Pilen pekar framat pa TV-stativet.

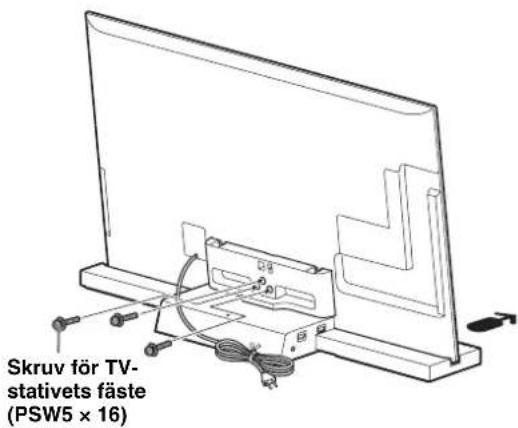

6 Skruva fast TV-apparaten i TV-stativet med de tre skruvarna for TV-stativets feste (PSW5 × 16) (medfoljer).

• Samla inte ihop nätkabeln tillsammans med övriga kablar.

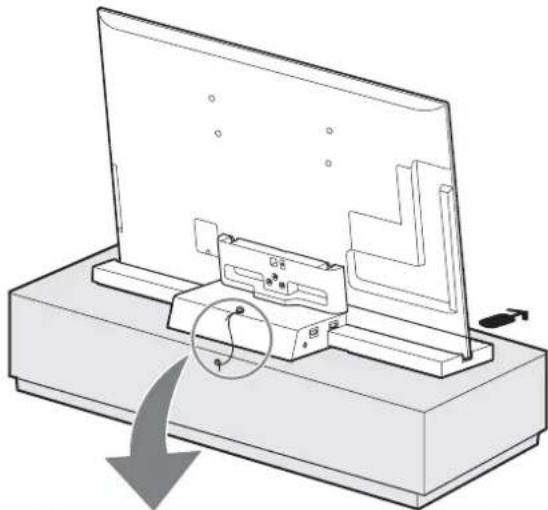

Steg 3: Forsiktighetsåtgärder for att forbindra vältning

VARNING!

Se till att vidta forsiktighetsatgärder for att forhindra att TV-stativet välter och orsakar skador eller faror.

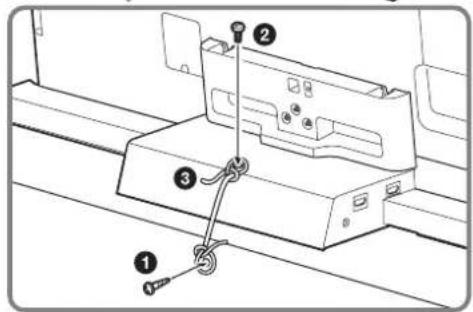

Dra fast en traskruv (4 mm diameter, medfoljer ej) i skivan.
2Dra fast en maskinskruv (M4× 16 medfoljer ej) i skruvhålet pa TV-stativet.
Förbind traskruven och maskinskruven med ett kraftigt band (medfoljer ej).

Steg 4: Anssluta TV och spelare

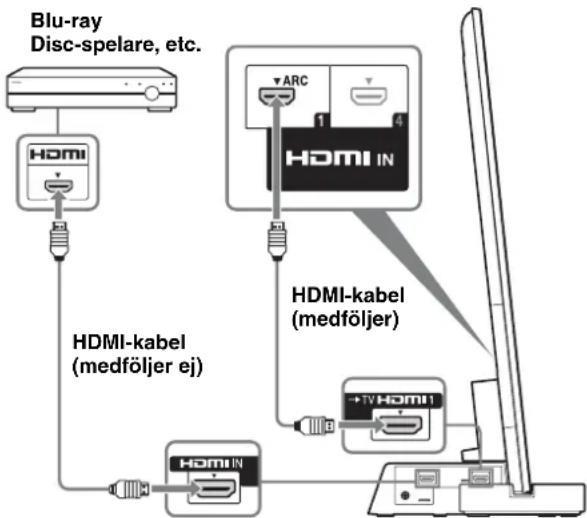

Anslut en TV-apparat med HDMI IN 1 till TV-stativet med en HDMI-kabel.

Genom att ansluta Sony "BRAVIA" Sync-kompatibla komponenter med HDMI-kablar, kan hanteringen forenklas nar du staller in fonctionen Kontroll for HDMI på TV-apparaten.

• Anslut inte till en PC med HDMI.
• TV-stativet ar kompatibelt med Funktionen Audio Return Channel (ARC). Om du ansluter TV-stativet till en ARC-kompatibel TV-apparats HDMI IN 1 med en HDMI-kabel, behöver du inte ansluta TV-apparaten till TV-stativet med den digitala optiska kabeln.
• Du kan sc bokstäverna "ARC" bredvid TV-apparatens HDMI-kontakt om den ar kompatibel med ARC-funktionen. Även om du ansluter en HDMI-kabel till kontakten kan du inte använda ARC-funktionen om HDMI-kontakten inte ar kompatibel med ARC-funktionen.
• ARC-funktionen finns bara tillganglig nar funktionen Kontroll for HDMI ar aktiverad.

• Aven om TV-stativet ar avstigt (aktiv standby-läge),kommen HDMI-signalen att sandas fran den anslutna componenten till TV-apparaten via HDMI-anslutningen. Du kan se Bilder och hora ljud fran componenten pa TV-apparaten.

Att observera vid HDMI-anslutningar

• Använd en High Speed HDMI-kabel. Om du använder en Standard HDMI-kabel kan det inträffa att 1080p, Deep Colour aller 3D-bilder inte visas på rätt satt.
• Vi rekommenderar att du anvander en HDMI-auktoriserad kabel.

• Kontrollera inställningen på den anslutna componenten om bilden är dialig eller om ljudet inte hors frän den anslutna componenten som är ansluten via HDMI-kabeln.

• Audiosignaler (samplingsfrekvens, bitländg, etc.) som skickas frän en HDMI-kontakt kan dampas av den anslutna componenten.
  Ljuduppelningen kan stoppa nar samplingsfrekvensen erler antal kanaler pa ljudsignaler av upspelningen fran componenten andras.

• När den anslutna componenten inte är kompatibel med copyright-skyddet (HDCP), kan bilden och/eller ljudet från kontakten HDMI TV OUT störas eller inte matas ut alls. Kontrollera på den anslutna componenten.
  Vi reckommenderar inte att du anvander en HDMI-DVI konverteringskabel.
• Detta system har stöd für Deep Colour, "x.v.Color" samt 3D-sändning.

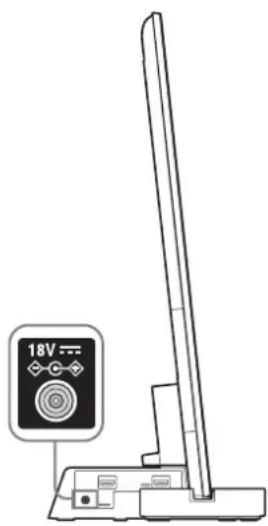

Steg 5: Ansluta nätkabeln

Anslut alla komponenter och TV:n till TV-stativet innan du ansluter natkabeln for TV-stativets natadapter till ett eluttag.

• Anslut TV-stativet till att lampligt vagguttag. Om du upptäcker att nagonting inte fungerar som det ske pa TV-stativet bör du omedelbart dra ur kontakten ur vagguttaget.

Steg 6: Utföra TVinstallingarna

Ställ in på "På" i Funktionen "Kontroll für HDMI".

Tryck pa HOME pa TV:ns fjarrkontroll, och valj meny enligt foljande;

Inställninger > Ext. ingängar > HDMI-inställninger > Kontroll für HDMI > Pa

Stall in pa "Ljudanlaggning" i menyn Hogtalare".

Tryck på SYNC MENU på TV:ns fjärrkontroll, och valj meny enligt följande; Högtalare >Ljudanläggning

• Närinstallingarna for procedure 1 och 2 ar klara,kommen I strömindikatorn lysa i gront.

• Scenvalslage

Detta TV-stativ ar automatiskt synkroniserat med inställingarna for TV-ludet och fungerar tillsammans med Funktionen Scenval sa att du kan valja önskat ljud for den valda scenen.

Andra inställingarna for TV-ljudet for att andra ljudet.

• Positionsjustering

Om du ställer in "Extern apparatstyrning" till "Pä" på TV:n justerar TV-stativet volymen mellan vänster och höger högtalare i enlighem med tittarnas placering. (Inställning av TV:n)

For att stalla in "Positionsjustering" trycker du pa HOMEknappen, välj direfter Systeminställningar >

Positionsjustering onskat alternative.

Felsökning

Ljud

Inget ljud:

• Kontrollera anslutningarna for HDMI-kabeln.
• Kontrollera installingarna for "Kontroll for HDMI" och "Ljudanlaggnning" i Steg 6 (sidan 10).

Anvanda med hörlunar:

• Andra "Ljudanlaggning" till "TV-hogtalare" i installingen "Hogtalare".
  Användning av ljudkanalsval vid digital TV-sändning:
• Beroende på sändningen kan ljudet intealandras.
  Äandra inställningen "Optisk utsignal" for TV:n frän "Auto" till "PCM".

Använding av extern utrustning for ljudkanalsval:
- Om ljudet inte kan ställas om,ändra inställingarna for ljudutgangen på den externa utrustningen sa att PCM aktiveras.

Indikering

Aven om TV-apparaten ar pa, lyser inte indikeringen I (power) pa TV-stativet:

• Kontrollera att nätadapterns nätkabel ar ansluten tillett vagguttag.
• Kontakta kundsupport.

Blinkande I (power) röd indikering:
- Ett fel har uppstatt medenna produit. Kontrollera hur mga ganger som indikeringen blinkar och kontakta sedan Sony servicecenter.

Indikering

01 (power)-indikering

Lyser enligt följande:

Grön: Strömmen ar på till TV-stativet. ("Ljudanläggning" ar installd på "Högtalare.")

Lyser enligt det ljudformat som matas in till TVstativct.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

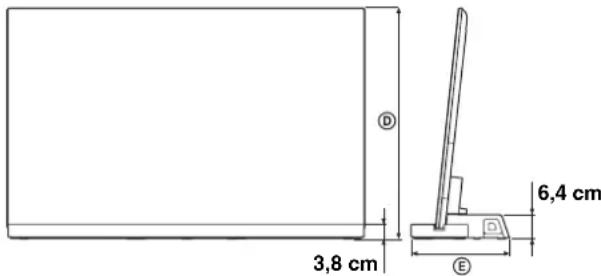

Specificationer

		SU-B551S SU	B461S SU-B401S
Mått: cm	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C1	27,6 107,9 94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E2	29,2 27,7 26,1
Stativets vikt:		6,3 kg 5,6 kg	4,9 kg

Förstärkardel

Märkuteffekt Fram: 10W + 10W (per kanal)

Främre högtalarenhet

Högtalarsystem 2-vägs 2 element, basreflextyp

Högtalarenhet Woofer: 30 × 100 ~mm kontyp × 1

• Standby strömforbrukning: 0,7 W
• Flamhammande medel av halogen anvands inte i vissa kretskort.
• Merän 85% strömeffektivitet på forstarkarblocket erhält med en helt digital forstarkare, S-Master.

Design och specifikationer kan andras utan foregående meddelande.

Bezpieczenstwo

Det pågressive endringer på TV-stativet.

Det kan falle ned og forarsake skade.

Merknad: Nár TV-stativet tas ut av esken

Merknader om HDMI-kontakter

• Bruk en hóyhastighets HDMI-kabel. Hvis du bruker en standard HDMI-kabel, kan det vare at 1080p, Deep Colour eller 3D-bilder ikke vises som de skal.
  Vi anbefaler at du bruker en HDMI-godkjent kabel.

• Kontroller oppsetet på den tilkoblede componenten hvis bildet er tatsächigt eller det ikkekommen lyd fra en component som er koblet til via HDMI-kabelen.
  Lydsignaler (samplingsfrekvens, bitlengde osv.) som sendes fra en HDMI-kontakt kan bl stoppet av den tilkoblede componenten.

• Lyden kan forstyres hvis samplingsfrekvensen eller antall kanaler med lydsignaler fra avspillingskomponenten skiftes.
  Hvis den tilkoblede componenten ikke er kompatibel med teknoologi for beskyttelse av opphavsrett (HDCP), kan bildet og/eller lyden fra HDMI TV OUT-kontakten bli forvrengt eller stoppet. Hvis dette skjer,kontrollerer du spesifikasjonene for den tilkoblede componenten.
  Vi anbcfaler ikke a bruke HDMI-DVI-converteringstabell.
• Dette systemet stotter Deep Colour, "x.v.Color", og 3D-signaler.

Trinn 5: Koble til nettledningen

Trinn 6: Utfore TV-innstillingene

Koble alle komponenter og TV-en til TV-stativet for du kobler nettledningen på TV-cns stromadapter til en stikkontakt.
