SUB461S - Έπιπλο TV SONY - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Έπιπλο TV (βάση τηλεόρασης)
Μάρκα	Sony
Μοντέλο	SUB461S
Διαστάσεις (Π x Υ x Β)	107,9 x 68,7 x 27,7 cm (σύμφωνα με τις διαστάσεις που αναφέρονται για το μοντέλο SU-B461S)
Βάρος	5,6 kg
Τροφοδοσία	100-240 V CA, 50/60 Hz
Κατανάλωση ρεύματος (λειτουργία)	12 W
Κατανάλωση ρεύματος (αναμονή)	0,7 W
Ενισχυτής	Ψηφιακός S-Master, ονομαστική ισχύς μπροστά 2 x 10 W (8 ohms, 1 kHz), υπογούφερ 20 W (6 ohms, 100 Hz)
Υποστηριζόμενες μορφές ήχου	Dolby Digital, DTS, Dolby Pro Logic II
Συνδεσιμότητα	1 είσοδος HDMI (συμβατή ARC), υποδοχή HDMI για σύνδεση TV και συσκευών αναπαραγωγής
Βασικές λειτουργίες	Έλεγχος HDMI, συγχρονισμός ήχου με την τηλεόραση, Έλεγχος θέσης (ισορροπία ήχου ανάλογα με τη θέση του θεατή)
Μπροστινά ηχεία	2 δρόμων Bass reflex, woofer 30 x 100 mm κωνικό, tweeter 30 mm κωνικό
Υπογούφερ	Bass reflex, ηχείο 70 mm κωνικό
Συμβατότητα τηλεοράσεων	KDL-46HX92x, KDL-46HX82x, KDL-46NX72x
Περιεχόμενα συσκευασίας	Βάση, πλευρικά πάνελ, στεγανοποιητικό, στύλος, αποστάτης, βίδες, μετασχηματιστής ρεύματος, καλώδιο HDMI, εγχειρίδιο χρήσης, κάρτα εγγύησης
Συντήρηση και καθαρισμός	Μαλακό στεγνό πανί· για επίμονους λεκέδες, πανί ελαφρά βρεγμένο με ουδέτερο σαπούνι, στη συνέχεια σκούπισμα με στεγνό πανί. Μη χρησιμοποιείτε διαλυτικό ή βενζίνη.
Ασφάλεια	Υποχρεωτική στερέωση στον τοίχο για αποφυγή ανατροπής· εγκατάσταση σε σταθερή επιφάνεια· μην καλύπτετε τα ανοίγματα εξαερισμού· χρησιμοποιείτε μόνο με τις καθορισμένες τηλεοράσεις.
Επισκευασιμότητα	Αντικατάσταση καλωδίου τροφοδοσίας αποκλειστικά σε εξειδικευμένο συνεργείο· επικοινωνήστε με την υπηρεσία Sony σε περίπτωση δυσλειτουργίας (κόκκινη ενδεικτική λυχνία που αναβοσβήνει).

Συχνές ερωτήσεις - SUB461S SONY

Ποιες τηλεοράσεις είναι συμβατές με τη βάση Sony SUB461S;

Η βάση είναι σχεδιασμένη για τις τηλεοράσεις Sony KDL-46HX92x, KDL-46HX82x και KDL-46NX72x. Το 'x' στο όνομα μοντέλου αντιστοιχεί σε αριθμούς ή χαρακτήρες που είναι συγκεκριμένοι για κάθε περιφερειακή παραλλαγή.

Πώς να στερεώσετε την τηλεόραση στη βάση;

Τοποθετήστε πρώτα τον αποστάτη του στύλου στη βάση, στη συνέχεια στερεώστε τον στύλο με 4 βίδες (PSW4×12). Τοποθετήστε την τηλεόραση στην αυλάκωση της βάσης και στερεώστε την με 3 βίδες στερέωσης (PSW5×16). Σφίξτε τις βίδες με ροπή περίπου 1,5 N·m.

Τι να κάνετε αν η ενδεικτική λυχνία τροφοδοσίας της βάσης αναβοσβήνει κόκκινο;

Ένα κόκκινο αναβόσβημα υποδηλώνει δυσλειτουργία. Σημειώστε τον αριθμό των αναβοσβημάτων και επικοινωνήστε με την υποστήριξη της Sony για βοήθεια.

Πώς να καθαρίσετε τη βάση TV;

Χρησιμοποιήστε ένα μαλακό στεγνό πανί. Για επίμονους λεκέδες, βρέξτε ελαφρά ένα πανί με ουδέτερο σαπούνι, σκουπίστε, στη συνέχεια στεγνώστε με στεγνό πανί. Μην χρησιμοποιείτε ποτέ διαλυτικό, βενζίνη ή επιθετικά χημικά.

Η βάση παρέχεται με καλώδιο HDMI;

Ναι, ένα καλώδιο High Speed HDMI παρέχεται στη συσκευασία για τη σύνδεση της τηλεόρασης με τη βάση.

Πώς να αποφύγετε την ανατροπή της βάσης;

Στερεώστε μια βίδα ξύλου (διαμέτρου 4 mm) στον τοίχο και μια βίδα μετάλλου (M4×16) στην οπή της βάσης. Συνδέστε τις δύο βίδες με ένα ανθεκτικό σύνδεσμο (δεν παρέχεται) για να ασφαλίσετε τη διάταξη.

Μπορώ να χρησιμοποιήσω ακουστικά με τη βάση;

Ναι, αλλά πρέπει να ρυθμίσετε την επιλογή 'Ηχεία' της τηλεόρασης σε 'Ηχείο TV' στο μενού συστήματος για να απενεργοποιήσετε τον ήχο της βάσης και να χρησιμοποιήσετε ακουστικά.

Η βάση υποστηρίζει 3D;

Ναι, η βάση υποστηρίζει σήματα 3D μέσω HDMI, συμπεριλαμβανομένων των μορφών 'Συστοιχία εικόνων' και 'Πλάι-πλάι' για αναλύσεις 720p και 1080i/p.

Πώς να ενεργοποιήσετε τη λειτουργία ARC (Κανάλι επιστροφής ήχου);

Συνδέστε τη βάση στην υποδοχή HDMI IN 1 της τηλεόρασης συμβατής με ARC (σημειώνεται με 'ARC'). Ενεργοποιήστε τη λειτουργία 'Έλεγχος HDMI' στις ρυθμίσεις της τηλεόρασης. Ο ήχος της τηλεόρασης θα μεταδίδεται στη συνέχεια μέσω της βάσης.

Ποια είναι η ισχύς του ενισχυτή;

Ο ψηφιακός ενισχυτής S-Master αποδίδει 2×10 W για τα μπροστινά ηχεία (8 ohms, 1 kHz, THD <1%) και 20 W για το υπογούφερ (6 ohms, 100 Hz, THD <1%).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SUB461S SONY

Σε τέτοιες συνθήκες η τηλεόραση μπορεί να υπερθερμανθεί, και μπορεί να προκαλέσει παραμόρφωση του περιβλήματος ή/και δυσλειτουργία της τηλεόρασης.

Μην τοποθετείτε την τηλεόραση σε σημείο που εκτίθεται άμεσα σε κλιματιστικό.

Μπορεί να συγκεντρωθεί υγρασία στο εσωτερικό της τηλεόρασης και να προκληθεί δυσλειτουργία.

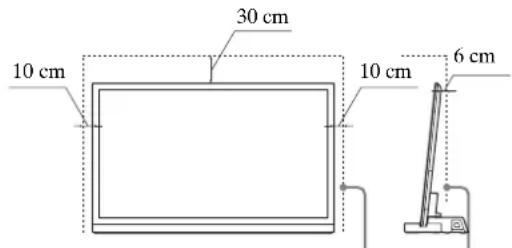

Αφήνετε επαρκή ελεύθερο χώρο γύρω από την τηλεόραση, ώστε να διασφαλίζεται η κυκλοφορία του αέρα.

Αφήστε τουλάχιστον τόσο χώρο γύρω από την τηλεόραση.

Καλώδιο τροφοδοσίας

Συνδέστε το καλώδιο τροφοδοσίας σε κατάλληλη πρίζα. Χρησιμοποιείτε μόνο τα καλώδια τροφοδοσίας που παρέχονται από την άκρη καλωδίων συσκευών. Αποφύγετε την τοποθέτηση αντικειμένων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης κατά την τοποθέτηση της τηλεόρασης ή της βάσης της τηλεόρασης. Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης υποστεί βλάβη, μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

Μην πατάτε το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης κατά τη μεταφορά της βάσης ή της τηλεόρασης. Το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης ενδέχεται να υποστεί βλάβη και να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

Εάν σκονισμένο καλώδιο τροφοδοσίας ή καλώδιο σύνδεσης, η βάση της τηλεόρασης ή η τηλεόραση ενδέχεται να αναποδογυρίσει και να προκληθεί τραυματισμός. Αν συνδέσετε το καλώδιο τροφοδοσίας στην πρίζα του τοίχου, θα διασφαλιστεί η παροχή ρεύματος στη βάση της τηλεόρασης.

ΣΗΜΕΙΩΣΗ ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ ΚΕΝΤΡΙΚΗΣ ΠΑΡΟΧΗΣ

Προετοιμασία

Για να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τη συσκευή σε βροχή ή υγρασία.

Για να αποτρέψετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην τοποθετείτε πάνω στη συσκευή αντικείμενα που περιέχουν υγρά, όπως για παράδειγμα βάζα.

Μην εκθέτετε τη συσκευή σε περιβάλλον με υγρασία, όπως για παράδειγμα σε μπάνιο ή σε εξωτερικούς χώρους.

Εγκαθιστάτε το νέο εξάρτημα αμέσως κοντά στην οθόνη και στερεά αφορούμε. Βεβαιωθείτε το χρονόμετρο το ελάχιστο της κεντρικής μονάδας ή το καλώδιο τροφοδοσίας ρεύματος. Μην χρησιμοποιείτε οπωσδήποτε άλλο μετασχηματιστή κεντρικής μονάδας. Ελέγξτε τη δυνατότητα. Συνδέστε το μετασχηματιστή κεντρικής μονάδας σε μια πρίζα στην οποία έχετε εύκολη πρόσβαση. Μην τραβάτε το καλώδιο τροφοδοσίας ρεύματος έξω από το μετασχηματιστή κεντρικής μονάδας. Το κύκλωμα μπορεί να χρειαστεί να ελεγχθεί για δυνατότητα σύνδεσης. Μην αφήνετε το μετασχηματιστή κεντρικής μονάδας με βρεγμένα χέρια. Εάν παρατηρήσετε μη ομαλή λειτουργία του μετασχηματιστή κεντρικής μονάδας, αποσυνδέστε τον από την πρίζα αμέσως. Η συσκευή δεν αποσυνδέεται από την κεντρική μονάδα όσο είναι συνδεδεμένη στην πρίζα, αλλά πρέπει να την αποσυνδέσετε.

ΠΡΟΣΟΧΗ

Εάν δεν ακολουθείς προφάσεις, ενέκταλβα ρόκκινο τραυματισμού ή μικρής ζημιάς.

Μην υιοθετείτε οποιοδήποτε άλλο έγγραφο, εκτός από το προϊόν που καθορίζεται.

Αυτή η βάση της τηλεόρασης έχει σχεδιαστεί για να χρησιμοποιείται μόνο με τα συμβατά προϊόντα. Εάν εγκατασταθεί εξάρτημα διαφορετικό από αυτό που χαρακτηρίζεται, αυτό μπορεί να προκαλέσει ανάποδη πτώση ή τραυματισμό. Οι βίδες που χρησιμοποιούνται σε αυτό το εγχειρίδιο είναι από το μοντέλο KDL-40NX72x, εκτός αν αναφέρεται διαφορετικά.

Στερεώστε καλά την τηλεόραση.

Ακολουθείτε τις θεωρήσεις του βαθμού και τις θεωρήσεις χορηγούντας τις βίγες τους αρχικά. Εάν η θεώρηση δεν το επιτρέπει ή όχι, τότε να μπει η βάση της θεώρησης μπορεί να ανατραπεί και να τοποθετηθεί γραμματουρικά.

Σημειώσεις σχετικά με την τοποθέτηση

Μην το τοποθετείτε σε βάση ή σε γωνία ή σε μέρος με κλίση. Το να το αφήνετε, προκαλεί τις ακόλουθες προβλήματα.

- Εάν τοποθετήσετε τη βάση της πλατφόρμας επάνω σε μια μαλακή επιφάνεια, τοποθετήστε την πλατφόρμα σε ένα χαλί, τοποθετήστε την πλατφόρμα σε μια σκληρή επιφάνεια, στην οποία πρόκειται να γίνει η τοποθέτηση. - Μην τοποθετείτε τη βάση της πλατφόρμας σε σημείο που εκτίθεται σε αερισμό κοντά στο άνοιγμα της σκάλας. - Μην τοποθετείτε τη βάση της πλατφόρμας σε ζεστό ή υγρό χώρο.

Σημειώσεις σχετικά με τη χρήση

Καθαρισμός

Τα βήματα για την τοποθέτηση της βάσης πλήρωσης, ολοκληρώστε την περιοχή με ένα στεγνό πανί. Επιπλέον, μπορείτε να αφαιρέσετε, ολοκληρώνοντας με ένα παλιό πανί εμποτισμένο με ήπιο σαπούνι. Κατόπιν, στεγνώστε την περιοχή με ένα στεγνό πανί. Μην χρησιμοποιείτε χημικές ουσίες, όπως διαλυτικά, καθώς ενδέχεται να καταστρέψουν το ρήνιο της βάσης πλήρωσης.

Βεβαιωθείτε ότι η εγκατάσταση πραγματοποιείται από δύο ή περισσότερα άτομα.

Η βαθμολογία του ενός τομέα δεν είναι ανάλογη με τον βαθμό του άλλου τομέα, ούτε ανάλογη με τη βαθμολογία του συνόλου, αλλά υπολογίζεται με βάση τον τύπο που αναφέρεται στο άρθρο 1000 του κανονισμού. Η βαθμολογία αυτή είναι ένα μέτρο που αποτυπώνει την απόδοση του τομέα και μπορεί να χρησιμοποιηθεί για τη σύγκριση με άλλους τομείς.

Μην τοποθετείτε τη βάση ή την τηλεόραση.

Μπορείτε να το κάνετε μόνοι σας για να γνωρίζετε τα υλικά.

Φροντίστε να τοποθετήσετε σωστά την τηλεόραση, ακολουθώντας τις οδηγίες.

Στη συνέχεια, εάν η κατάσταση δεν είναι ικανοποιητική, μπορεί να χρειαστεί να προχωρήσετε σε περαιτέρω ενέργειες.

Προσοχή! Ελέγξτε τα χέρια και τα δάχτυλα κατά τη συνάρμοση.

Μην μετακινείτε το βαρούλκο κατά τη διάρκεια της λειτουργίας του. Πριν από τη χρήση, ελέγξτε τα δάχτυλα και τα χέρια σας για να αποφύγετε τυχόν τραυματισμούς.

ΠΡΟΦΥΛΑΞΕΙΣ

Σχετικά με τις Πηγές Τροφοδοσίας

Εάν δε χρειαστεί να χρησιμοποιήσετε τη βάση της τηλεόρασης για αγκύρωση στον τοίχο, αφαιρέστε τη βάση τηλεόρασης από την πίσω πλευρά του τοίχου. Εάν αφαιρέσετε το στήριγμα, τοποθετήστε το ίδιο βίντεο. Μην το πετάξετε. Το στήριγμα πρέπει να αντιστοιχεί σε ένα ενισχυμένο σημείο στήριξης.

Σχετικά με τη λειτουργία

Νοτούνδεοτέα Αόβεγοανού, ανεβέγγοονότε Χάου αοούνδεοτέ η Βάση της Εργασίας.

Νομικά δικαιώματα

Αυτή η βάση της τηλεόρασης ενσωματώνει τεχνολογία Dolby* Digital Pro Logic Surround, καθώς και το σύστημα DTS** Digital Surround.

*Κατασκευάζεται κατόπιν άδειας από την Dolby Laboratories. Τα εμπορικά σήματα Dolby, Pro Logic και το σύμβολο διπλού D αποτελούν εμπορικά σήματα της Dolby Laboratories. **Κατασκευάζεται κατόπιν άδειας από την DTS, Inc. Αριθμοί διπλωμάτων ευρεσιτεχνίας: 5.451.942, 5.956.674, 5.974.380, 5.978.762, 6.487.535 και άλλα διπλώματα ευρεσιτεχνίας που έχουν εκδοθεί/εκκρεμούν στις Η.Π.Α. και παγκοσμίως. Το εμπορικό σήμα DTS και το σύμβολο είναι κατατεθέντα σήματα της εταιρείας DTS Digital Surround και τα λογότυπα DTS είναι εμπορικά σήματα της DTS, Inc. Το προϊόν περιλαμβάνει λογισμικό της DTS, Inc. Με επιφύλαξη παντός δικαιώματος.

Αυτή η βάση της τηλεόρασης ενσωματώνει τεχνολογία High-Definition Multimedia Interface (HDMI™).

Η ονομασία HDMI, το λογότυπο HDMI και η ονομασία High-Definition Multimedia Interface είναι εμπορικά σήματα ή καταχωρημένα εμπορικά σήματα της HDMI Licensing LLC στις Η.Π.Α. και σε άλλες χώρες.

Η εταιρεία "BRAVIA" είναι εμπορικό σήμα της Sony Corporation.

Ευρωπαϊκή Εγγύηση Sony

Αγαπητέ Πελάτη

Σας ευχαριστούμε για την αγορά αυτού του προϊόντος της Sony. Ελπίζουμε να μείνετε ικανοποιημένοι από τη χρήση του. Την πιθανή περίπτωση που το προϊόν σας χρειαστεί επισκευή (εύλογη) κατά τη διάρκεια της εγγύησης, παρακαλείστε να επικοινωνήσετε με το κατάστημα αγοράς ή με ένα μέλος του δικτύου μας εξουσιοδοτημένων αντιπροσώπων (ASN) της Ευρωπαϊκής Οικονομικής Ζώνης (ΕΟΖ) ή και άλλων χωρών που αναφέρονται σ' αυτή την έκδοση ή όταν συνοδεύουν αυτήν τη φυλλάδα (Περιοχή Κάλυψης της Εγγύησης). Μπορείτε να βρείτε πληροφορίες για τα μέλη του δικτύου μας ASN, για παράδειγμα σε τηλεφωνικούς καταλόγους, στους καταλόγους προϊόντων μας και στις ιστοσελίδες μας. Για να αποφύγετε κάθε περιττή ταλαιπωρία, συνηθίζουμε να διαβάζετε προσεκτικά το εγχειρίδιο χρήσης πριν από τη χρήση για επισκευή κατά τη διάρκεια της εγγύησης.

Η Εγγύηση Σας

Η παρούσα εγγύηση καλύπτει το προϊόν της Sony που αγοράσατε, εφόσον κάτι τέτοιο αναφέρεται στα φύλλα που συνοδεύουν το προϊόν σας, υπό την προϋπόθεση αγοράς από τον καταναλωτή εντός της Περιοχής Κάλυψης της Εγγύησης.

Με την παρούσα, η Sony εγγυάται ότι το προϊόν είναι απαλλαγμένο από κάθε ελάττωμα σχετικό με τα υλικά ή την κατασκευή, για μια περίοδο ΔΥΟ ΕΤΩΝ από την ημερομηνία της αρχικής αγοράς. Η αρμόδια για να προσφέρει και να εξαγγείλει την παρούσα εγγύηση εταιρεία Sony, είναι αυτή που αναφέρεται σ' αυτήν την Έκδοση ή όταν συνοδεύει αυτή τη φυλλάδα, όταν επιδίδεται η επισκευή κατά τη διάρκεια της εγγύησης.

Εάν, εντός της περιόδου εγγύησης, αποδειχθεί ελαττωματικό το προϊόν (κατά την περιγραφή της αρχικής αγοράς) λόγω ακατάλληλων υλικών ή κατασκευής, η Sony ή ένα μέλος του δικτύου εξουσιοδοτημένων αντιπροσώπων (ASN) της Περιοχής Κάλυψης της Εγγύησης θα επισκευάσει ή θα αντικαταστήσει (κατ' επιλογή της Sony) χωρίς επιβάρυνση για εργατικά ή ανταλλακτικά, το προϊόν ή τα ελαττωματικά εξαρτήματά του, εντός ευλόγου χρόνου, βάσει των όρων και συνηθειών που επιβάλλονται από την αγορά. Η Sony και τα μέλη του δικτύου εξουσιοδοτημένων αντιπροσώπων (ASN) μπορούν να αντικαταστήσουν ελαττωματικά προϊόντα ή εξαρτήματα με ανακαινισμένα προϊόντα ή εξαρτήματα. Όλα τα προϊόντα και εξαρτήματα που έχουν αντικατασταθεί γίνονται ιδιοκτησία της Sony.

Όροι

1. Εκμετάλλευση της παρούσας εγγύησης παρέχεται μόνο εάν προσκομιστεί το προϊόν ή η απόδειξη αγοράς (με την ένδειξη της ημερομηνίας αγοράς, του μοντέλου του προϊόντος και του ονόματος του εμπόρου) μαζί με το ελαττωματικό προϊόν εντός της περιόδου εγγύησης. Η Sony και τα μέλη του δικτύου εξουσιοδοτημένων αντιπροσώπων (ASN) μπορούν να αρνηθούν τη δωρεάν επισκευή κατά την περίοδο εγγύησης αν δεν προσκομιστούν τα προαναφερόμενα έγγραφα ή αν δεν προκύπτουν από αυτά η ημερομηνία αγοράς, το προϊόν, το μοντέλο του προϊόντος και το όνομα του εμπόρου. Η παρούσα εγγύηση δεν ισχύει αν ο σειριακός αριθμός του προϊόντος έχει αλλοιωθεί, διαγραφεί, αφαιρεθεί ή καταστεί δυσανάγνωστος.
2. Τα αναλώσιμα και διαγραφόμενα αφαιρούμενα ή απορούμενα μέρη ή εξαρτήματα που αποθηκεύονται σε δοχείο, πρέπει να τα αφαιρέσετε πριν παραδώσετε το προϊόν σας για επισκευή κατά την περίοδο εγγύησης.
3. Η παρούσα εγγύηση δεν καλύπτει τα έξοδα και τους συναρμολογητές που συνδέονται με το προϊόν αυτό, εκτός από αυτά που αναφέρονται από τη Sony ή μέσω του δικού της ASN.
4. Η παρούσα εγγύηση δεν καλύπτει τα εξής:

Περισσότερες πληροφορίες και επισκευές που απαιτούνται για τα εξαρτήματα που αποτελούν μέρος του προϊόντος. Αναλώσιμα (εξαρτήματα) για τα οποία προβλέπεται περιοδική αντικατάσταση κατά τη διάρκεια της ζωής του προϊόντος, όπως οι αναλώσιμες μεμβράνες, φυσικά, γραφικά, κ.λπ. Ζημιά ή απώλεια λόγω κακής χρήσης, λειτουργίας εκτός των ορίων που καθορίζονται από τη Sony ή η μη συμμόρφωση με τις οδηγίες χρήσης.

Κακή χρήση, συμπεριλαμβανομένου:

του χειρισμού του προϊόντος με τρόπο που δεν συνάδει με τις οδηγίες της Sony, εγκατάσταση ή χρήση - μη συμμόρφωση με τις οδηγίες της Sony για εγκατάσταση ή χρήση - μη συντήρηση του προϊόντος σύμφωνα με τις οδηγίες της Sony - εγκατάσταση ή χρήση του προϊόντος με τρόπο που δεν συμμορφώνεται με τις τεχνικές προδιαγραφές ή τα πρότυπα ασφαλείας που ισχύουν στη χώρα όπου έχει εγκατασταθεί ή χρησιμοποιείται το προϊόν.

Μόνο για τη χρήση του προϊόντος με λογισμικό που δεν παρέχεται με το προϊόν ή η αντικατάσταση του λογισμικού. Η εγκατάσταση ή τα εξαρτήματα που δεν προορίζονται για χρήση με το προϊόν, εκτός από τα προϊόντα της Sony που είναι ειδικά σχεδιασμένα για να χρησιμοποιούνται με το προϊόν. Χρήση του προϊόντος με εξαρτήματα, περιφερειακά ή άλλα προϊόντα που δεν συνιστώνται από τη Sony. - Ευθύνη για απώλεια δεδομένων δεν είναι της Sony ή του δικού της ASN.

Ρύθμιση ή προσαρμογή χωρίς την προηγούμενη έγκριση της Sony, στις οποίες συμπεριλαμβάνονται: - προσαρμογή του προϊόντος εκτός από τις προδιαγραφές ή τα χαρακτηριστικά που περιγράφονται στο εγχειρίδιο ή τον τρόπο λειτουργίας του προϊόντος, όπως αυτός συμμορφώνεται με τις ισχύουσες ή τις τοπικές προδιαγραφές και πρότυπα ασφαλείας που ισχύουν σε χώρες όπου το προϊόν δεν έχει σχεδιαστεί ή κατασκευαστεί. Η μελέτη, η εγκατάσταση, η χρήση και άλλες αιτίες, όπως πλημμύρες, δονήσεις, υπερβολική θερμότητα, ακατάλληλος εξαερισμός, μετάβαση, μεταβολή ή εσφαλμένη σύνδεση ή τροφοδοσία, ακτινοβολία, ηλεκτροστατικές εκκενώσεις που συμπεριλαμβάνονται στη χρήση του προϊόντος, καθώς και άλλες εξωτερικές δυνάμεις και επιδράσεις.

1. Η παρούσα εγγύηση καλύπτει μόνο τα μέρη του προϊόντος. Δεν καλύπτει το λογισμικό (είτε της Sony, είτε τρίτων κατασκευαστών) για το οποίο προβλέπεται προστασία ή απαιτείται άδεια χρήσης από τον τελικό χρήστη ή άλλη άδεια εγγύησης ή εγγύηση από τη γνώμη.

Σημείωση: Σχετικά με την εξαγωγή της βάσης της τηλεόρασης και της συσκευής

Φροντίστε να κρατάτε και να χειρίζεστε με προσοχή τη βάση της τηλεόρασης.

Βήμα 1: Έλεγχος εξαρτημάτων

Ονομα Ποσότητ
Βάση	1
Πίσω πάλνμα L*	1
Πίσω πάλνμα R*	1
Σύνδεσμος	1
Κόσμος	1
Διαχωαιστικό τοσμουδ**	1
Βίδα προσάστησης στον κοσμότης Bάσης της τηλέδασης (PSW5 × 16) (×3)	6
Βίδα συνδέσμου (PSW5 × 16) (×3)
Βίδα κοσμόν (PSW4 × 12)	4
Μετασχηματιστής ενταβίας πασοχής (ACDP-001)	1
Καλώδιο τοφοδοσίας
Καλώδιο HDMI vψηλής ταχύτητας 1
Εγχειδίδιο σθημών 1
Κάστα εγγύσης

• Μόνο για το μοντέλο SU-B551S. ** Μόνο για τα μοντέλα SU-B551S/461S.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το κάλυμμα προσφοράς απαιτείται από το νόμο για τα μέσα του εργαλείου, ενδέχεται να γνωστοποιηθεί η βασική λειτουργία. Εάν σκοπεύετε να τοποθετήσετε το κάλυμμα προσφοράς με άλλο τρόπο, η βάση της τηλεόρασης ενδέχεται να αναπροσαρμοστεί και να γνωστοποιηθεί τρανταχτά.

Καθορίστε τη θέση τοποθέτησης και τοποθετήστε την στη βάση της τηλεόρασης πριν από την τοποθέτηση της τηλεόρασης.

Επίσης, η τηλεόραση είναι βαριά, οπότε θα πρέπει να χαλαρώσετε τη θέση τοποθέτησης από τους προηγούμενους και να συναρμολογήσετε τη βάση της τηλεόρασης επί τόπου.

Ανατρέξτε στις οδηγίες λειτουργίας που αφορούν την τηλεόραση για πληροφορίες σχετικά με τον τρόπο λειτουργίας της βάσης ευρυζωνικής σύνδεσης τοποθετώντας την τηλεόραση.

Βήμα 2: Τοποθέτηση της τηλεόρασης

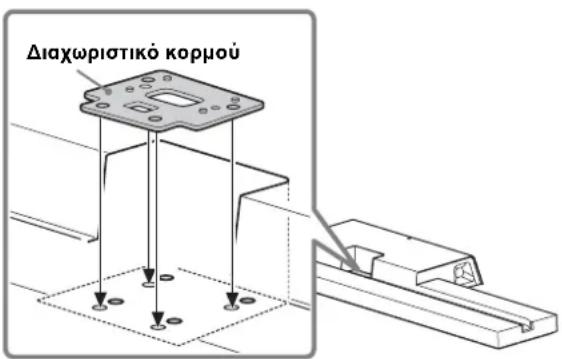

1 Τοποθετήστε το διαχωριστικό κάλυμμα στη βάση της τηλεόρασης.

Το διαχωριστικό κάλυμμα χρησιμοποιείται για την ανύψωση των μονάδων του σκόρους και της τηλεόρασης.

Βεβαιωθείτε ότι τοποθετήσατε το διαχωριστικό κάλυμμα.

Μόνο για τα μοντέλα KDL-55HX82x/46HX82x/55NX72x/46NX72x:

2

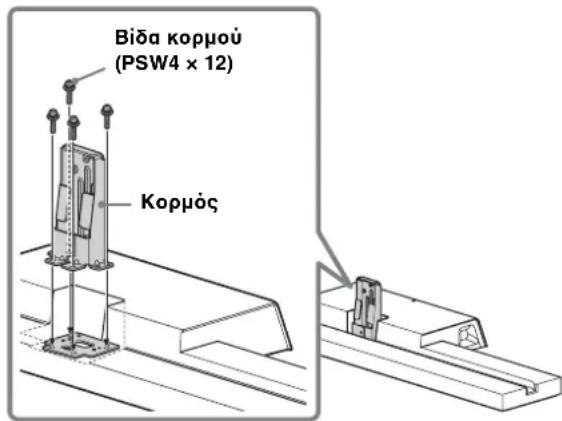

Συνδέστε τον κορμό και το διαχωριστικό κορμού (μόνο για τα μοντέλα KDL-55HX82x/46HX82x/55NX72x/46NX72x) στη βάση της τηλεόρασης με τις τέσσερις βίδες κορμού (PSW4 × 12) (παρέχονται).

3

Κατά τη μεταφορά της τηλεόρασης, κρατήστε την όπως φαίνεται στην παρακάτω εικόνα.

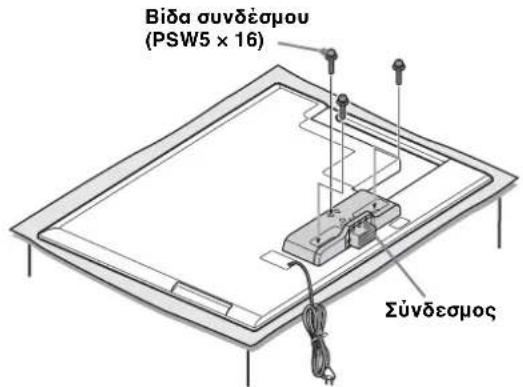

4 Προσαρτήστε το σύνδεσμο πρίζας στο πίσω μέρος της τηλεόρασης με τρεις βίδες (PSW5 × 16) (παρέχονται).

Συνδέστε το σύνδεσμο που παρέχεται προς τα άνω για να τον προσαρτήσετε.

Φυλάξτε τις βίδες που αφαιρέσατε. Κατά τη διάρκεια της τοποθέτησης της βάσης, ακολουθήστε την οδηγία με τη σειρά που αναφέρεται παρακάτω, ώστε η επιφάνεια εργασίας να είναι μεγαλύτερη από τη βάση. Την οθόνη της τηλεόρασης, τοποθετήστε την στην επιφάνεια εργασίας.

ΠΡΟΣΟΧΗ

Αν ακολουθηθεί η σειρά τοποθέτησης της βάσης, προφυλάσσεται η τηλεόραση από ενδεχόμενη πτώση. Τοποθετήστε την οθόνη με τη βάση προς τα κάτω σε επίπεδη επιφάνεια. Αν έχετε ήδη τοποθετήσει τη βάση στην τηλεόραση, αφαιρέστε την πριν την τοποθέτηση στην επιφάνεια εργασίας.

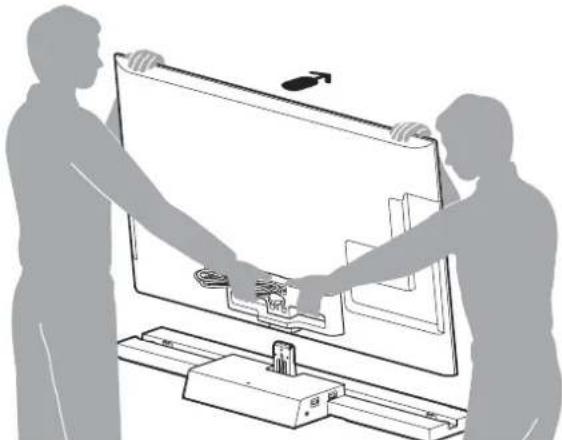

5 Τοποθέτησε την τηλεόραση πάνω στη βάση τηλεόρασης.

Η τοποθέτηση τοποθετείται στην οθόνη της βάσης της τηλεόρασης.

Η οθόνη της τηλεόρασης δείχνει την ένδειξη της θέσης της βάσης.

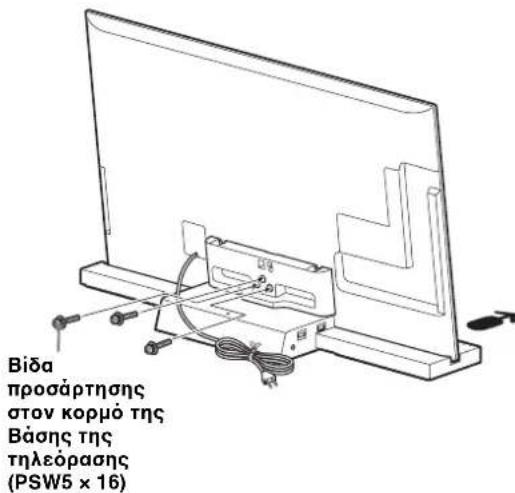

6 Ασφαλίστε την τηλεόραση στη βάση της τηλεόρασης με τις τρεις βίδες προς τον κορμό της βάσης της τηλεόρασης (PSW5 x 16) (παρέχονται).

7

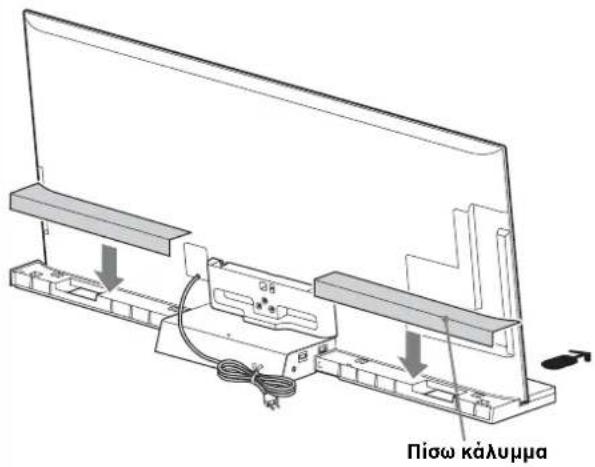

Προσαρτήστε το κάλυμμα στη βάση της τηλεόρασης. (Μόνο για το μοντέλο SU-B551S)

8

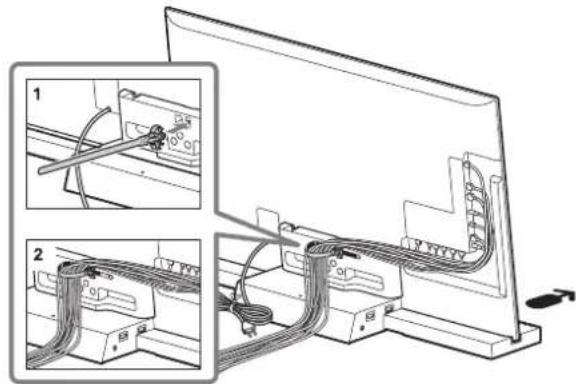

Τακτοποίηση των καλωδίων.

Χρησιμοποιήστε το σφιγκτήρα καλωδίων που παρέχεται με την τηλεόραση.

Μην πιέζετε το καλώδιο μαζί με άλλα.

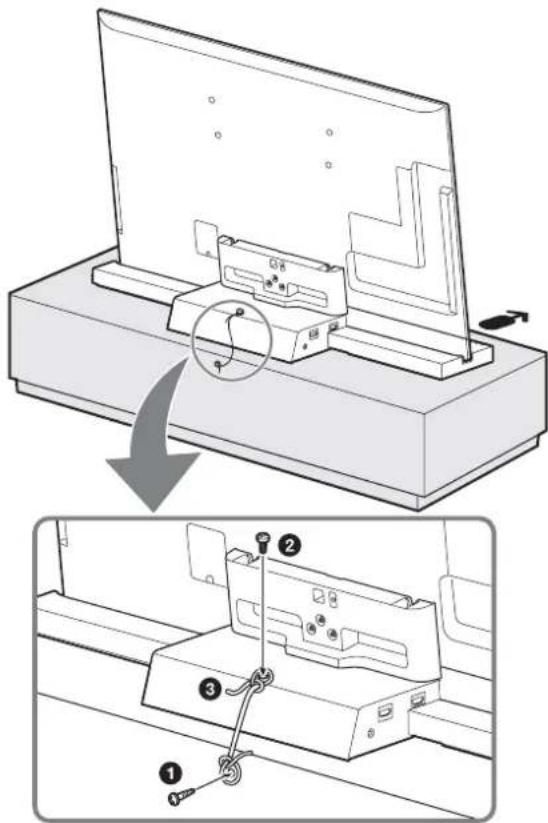

Βήμα 3: Μέτρα ασφαλείας για την πρόληψη ανατροπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αφαιρέστε τη μεμβράνη προστασίας από την τηλεόραση και την πλάτη της πριν την προετοιμασία για τοποθέτηση.

Τοποθετήστε τη βάση (ύψος 4mm, δεν περιλαμβάνεται) στο κάτω μέρος της τηλεόρασης. Τοποθετήστε τις βίδες (M4x16, δεν περιλαμβάνονται) στην οπίσθια πλευρά της βάσης της τηλεόρασης. Σφίξτε τη βίδα και τη βίδα ασφαλείας με ένα κλειδί (δεν περιλαμβάνεται).

Βήμα 4: Σύνδεση της τηλεόρασης και της συσκευής αναπαραγωγής

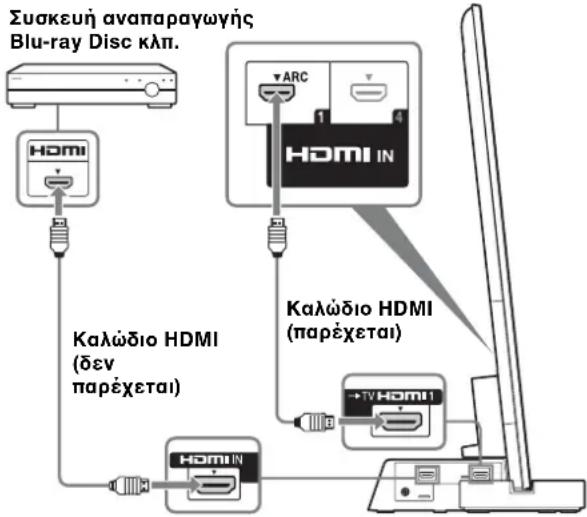

Συνδέστε το καλώδιο HDMI στην είσοδο HDMI IN 1 της τηλεόρασης χρησιμοποιώντας ένα καλώδιο HDMI.

Όταν συνδέετε συσκευές που υποστηρίζουν την τεχνολογία Sony "BRAVIA" Sync χρησιμοποιώντας καλώδιο HDMI, η λειτουργία μπορεί να απενεργοποιηθεί ή να ρυθμιστεί για HDMI για την τηλεόραση.

Συνδέστε τη συσκευή μέσω HDMI. Η βάση της τηλεόρασης είναι συμβατή με τη λειτουργία Audio Return Channel (ARC). Εάν συνδέσετε τη βάση της τηλεόρασης στην υποδοχή HDMI IN 1 με τηλεόραση συμβατή με ARC μέσω ενός καλωδίου HDMI, δεν χρειάζεται να συνδέσετε την έξοδο ήχου στη βάση της τηλεόρασης με το ηχητικό καλώδιο. Μπορείτε να δείτε τα γράμματα "ARC" δίπλα στην υποδοχή HDMI της τηλεόρασης, αν αυτή είναι συμβατή με τη λειτουργία ARC. Αφού συνδέσετε ένα καλώδιο HDMI στη συσκευή, αν η συσκευή μέσω HDMI δεν είναι συμβατή με τη λειτουργία ARC, δεν μπορείτε να χρησιμοποιήσετε τη λειτουργία ARC. Η λειτουργία ARC είναι διαθέσιμη μόνο όταν το HDMI είναι ενεργοποιημένο.

Αν η βάση της τηλεόρασης είναι ενεργοποιημένη (σε κατάσταση αναμονής), το σήμα HDMI αποστέλλεται στη συνδεδεμένη συσκευή μέσω της εξόδου HDMI. Μπορείτε να απολαύσετε ήχο και από τη συσκευή στην τηλεόραση.

Σημειώσεις σχετικά με τις συνδέσεις HDMI

Χρησιμοποιήστε ένα καλώδιο HDMI υψηλής ταχύτητας. Εάν χρησιμοποιηθεί ένα καλώδιο HDMI, η ανάλυση 1080p, το Deep Colour ή το 3D ενδέχεται να μην εμφανίζονται σωστά. - Συνιστάται η χρήση ενός εγκεκριμένου καλωδίου HDMI. Ελέγξτε τη σύνδεση της συνδεδεμένης συσκευής αν η εικόνα δεν είναι καθαρή ή δεν παράγεται ήχος πριν συνδέσετε το καλώδιο HDMI. Τα σήματα (συμπεριλαμβανομένων των σημάτων ήχου και βίντεο) που αποστέλλονται μέσω της υποδοχής HDMI ενδέχεται να καθυστερούν από τη συνδεδεμένη συσκευή. Η συμβατότητα με το HDCP (Προστασία Περιεχομένου Υψηλής Ευρυζωνικότητας) ενδέχεται να απαιτείται για την αναπαραγωγή περιεχομένου. Εάν συνδέσετε μια συσκευή που δεν υποστηρίζει HDCP, η εικόνα ή/και ο ήχος από την υποδοχή HDMI TV OUT ενδέχεται να μην εμφανίζονται ή να μην αναπαράγονται. Σε αυτή την περίπτωση, ελέγξτε τις προδιαγραφές της συνδεδεμένης συσκευής. - Δεν συνιστάται η χρήση καλωδίων μετατροπής HDMI-DVI. - Αυτό το σύστημα υποστηρίζει μετάδοση Deep Colour, "x.v.Colour" και 3D.

Βήμα 5: Σύνδεση του καλωδίου τροφοδοσίας

Πριν συνδέσετε το καλώδιο τροφοδοσίας στην πρίζα τοίχου, συνδέστε όλες τις άλλες συσκευές και την τηλεόραση με τη βάση της τηλεόρασης.

Συνδέστε τη βάση της τηλεόρασης σε μια εύκολα προσβάσιμη πρίζα τοίχου. Εάν πραγματοποιήσετε εγκατάσταση της βάσης της τηλεόρασης, συνδέστε το καλώδιο τροφοδοσίας στην πρίζα τοίχου.

Βήμα 6: Εκτέλεση των ρυθμίσεων της τηλεόρασης

Πατήστε το πλήκτρο "Ναι" στη λειτουργία "Ρυθμιστικό για HDMI".

Πατήστε το κουμπί HOME στο τηλεχειριστήριο και επιλέξτε το μενού ως εξής: Ρυθμίσεις > Εξωτερικές είσοδοι > Ρυθμίσεις HDMI > Ρυθμιστικό για HDMI > Ναι

Ορίστε στην επιλογή "Ηχοότητα" στο μενού "Ήχος".

Πατήστε το κουμπί SYNC MENU στο τηλεχειριστήριο και επιλέξτε το μενού ως εξής: Ήχος > Ηχοότητα

Αν αλλάξετε τις ρυθμίσεις για τα βήματα 1 και 2, η ένδειξη (πηγή) αλλάζει με βασικό χρώμα.

Λειτουργία Επιλογή Σκανάρισμα

Αυτή η βάση της παρακολούθησης συγχρονίζεται αυτόματα με τις ρυθμίσεις της παρακολούθησης που συνδέεται με τη λειτουργία Επιλογή Σκανάρισμα, ώστε να μπορείτε να επιλέξετε το βέλτιστο προφίλ για το επιλεγμένο σκανάρισμα.

Για να αλλάξετε τον ήχο, αλλάξτε τις ρυθμίσεις ήχου της παρακολούθησης.

-Ρυθμίσεις θέσης

Εάν ορίσετε τη λειτουργία "Έλεγχος εξωτ. συσκευής" στη θέση "Ναι" της παρακολούθησης, αυτή η βάση της παρακολούθησης ακολουθεί τη σειρά της εισόδου του σήματος του αριστερού και του δεξιού ηχείου σύμφωνα με τη θέση προβολής. (Ρύθμιση της παρακολούθησης) Για να ρυθμίσετε τη λειτουργία "Ρυθμίσεις θέσης", πατήστε το κουμπί HOME και, στη συνέχεια, επιλέξτε

Ρυθμίσεις Συσκευής > Ρυθμίσεις θέσης > την επιθυμητή επιλογή.

Αντιμετώπιση προβλημάτων

Ήχος

Σύνδεσμος Σύνδεσμος HDMI

Είσοδος/720×480p(60Hz)16:9

εικόνας (3D) Τοποθέτηση κασέ

1920× 1080i@5 9,94 / 60 Hz

Τοποθέτηση κασέ

1920× 1080i @ 59,94 / 60 Hz

Σεπασαθεση (μιοδ)

1920× 1080p@ 59,94/60 Hz

Σεπαgαθεη (μoδ)

1280× 720p@50Hz

Τοποθέτηση

1920× 1080i@50Hz

Τοποθέτηση κασέ

1920× 1080i@50Hz

Σεπασαθεση (μιοδ)

1920× 1080p@50Hz

Σεπασαθεση (μιοδ)

1920× 1080p@24Hz

Κάθε μέρος είναι συμβατό με 32,

44,1,48kHz.

Ήχεια

Μονάδα μπροστινού ήχου

Μορφή 2 δρόμων, 2 μονάδων οδήγησης

Τύπου βαθυπερατού (Bass

reflex)

Μονάδα ηχείου Woofer: 30× 100mm κωνικού

Τύπου×1

Σε λειτουργία: 12 W

Σε κατάσταση αναμονής: 0,7 W

Κατανάλωση ισχύος σε κατάσταση αναμονής: 0.7 W Ορισμένες αρχές τροφοδοσίας δεν χρησιμοποιούν αφορολόγητα εργασιακά φλάγκας Ο πλήρης ψηφιακός ενισχυτής S-Master μειώνει απώλεια ισχύος κατά 85%

Ο σχεδιασμός και ο προγραμματισμός υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

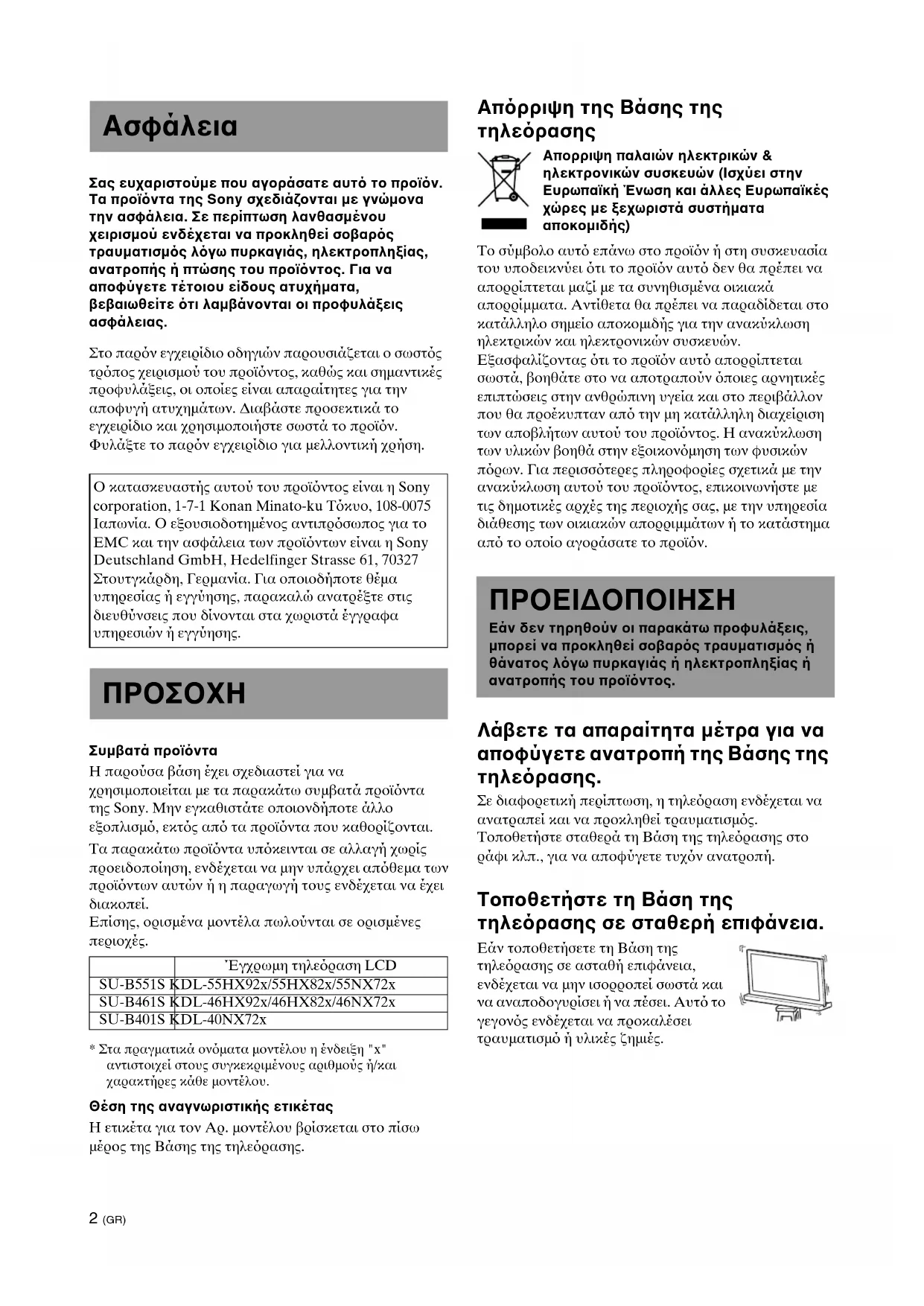

Σχετικά με την Ασφάλεια
