Tuotetyyppi	TV-kaluste (televisioteline)
Merkki	Sony
Malli	SUB461S
Mitat (L x K x S)	107,9 x 68,7 x 27,7 cm (mittojen mukaan mallille SU-B461S)
Paino	5,6 kg
Virtalähde	100-240 V AC, 50/60 Hz
Virrankulutus (päällä)	12 W
Virrankulutus (valmiustila)	0,7 W
Vahvistin	Digitaalinen S-Master, nimellisteho etu 2 x 10 W (8 ohmia, 1 kHz), subwoofer 20 W (6 ohmia, 100 Hz)
Tuetut ääniformaatit	Dolby Digital, DTS, Dolby Pro Logic II
Liitäntä	1 HDMI-tulo (ARC-yhteensopiva), HDMI-liitin TV- ja soitinyhteyttä varten
Päätoiminnot	HDMI-ohjaus, äänen synkronointi television kanssa, sijainnin hallinta (äänitasapaino katsojan sijainnin mukaan)
Etukaiuttimet	2-tie Bass reflex, basso 30 x 100 mm kartiomainen, diskantti 30 mm kartiomainen
Subwoofer	Bass reflex, 70 mm kartiomainen kaiutin
Televisioiden yhteensopivuus	KDL-46HX92x, KDL-46HX82x, KDL-46NX72x
Pakkauksen sisältö	Teline, pysäytyslevyt, tiiviste, pylväs, välike, ruuvit, verkkovirtasovitin, HDMI-kaapeli, käyttöohje, takuutodistus
Huolto ja puhdistus	Pehmeä ja kuiva liina; pinttyneitä tahroja varten kevyesti neutraalilla saippualla kostutettu liina, sitten kuivaa liinalla. Älä käytä ohenninta tai bensiiniä.
Turvallisuus	Kiinnitys seinään pakollinen kaatumisen estämiseksi; asennus vakaalle alustalle; älä peitä tuuletusaukkoja; käytä vain määriteltyjen televisioiden kanssa.
Korjattavuus	Virtajohdon vaihto vain ammattitaitoisessa korjaamossa; ota yhteyttä Sony-huoltoon toimintahäiriön sattuessa (punainen merkkivalo vilkkuu).

Usein kysytyt kysymykset - SUB461S SONY

Mitkä televisiot ovat yhteensopivia Sony SUB461S -telineen?

Teline on suunniteltu Sony KDL-46HX92x, KDL-46HX82x ja KDL-46NX72x -televisioille. Mallinimessä oleva 'x' vastaa numeroita tai merkkejä, jotka ovat ominaisia kullekin alueelliselle variantille.

Kuinka kiinnitän television telineeseen?

Aseta ensin pylvään välike telineeseen, kiinnitä sitten pylväs 4 ruuvilla (PSW4×12). Aseta televisio telineen uraan ja kiinnitä se 3 kiinnitysruuvilla (PSW5×16). Kiristä ruuvit noin 1,5 N·m vääntömomentilla.

Mitä tehdä, jos telineen virtamerkkivalo vilkkuu punaisena?

Punainen vilkkuminen ilmaisee toimintahäiriötä. Merkitse vilkkumiskertojen määrä ja ota yhteyttä Sony-tukeen saadaksesi apua.

Kuinka puhdistan TV-telineen?

Käytä pehmeää ja kuivaa liinaa. Pinttyneitä tahroja varten kostuta liina kevyesti neutraalilla saippualla, pyyhi, ja kuivaa sitten kuivalla liinalla. Älä koskaan käytä ohenninta, bensiiniä tai voimakkaita kemikaaleja.

Toimitetaanko telineen mukana HDMI-kaapeli?

Kyllä, pakkauksessa on High Speed HDMI -kaapeli television ja telineen yhdistämistä varten.

Kuinka estän telineen kaatumisen?

Kiinnitä puuruuvi (halkaisija 4 mm) seinään ja metalliruuvi (M4×16) telineen reikään. Yhdistä molemmat ruuvit kestävällä siteellä (ei sisälly) varmistaaksesi kokonaisuuden.

Voinko käyttää kuulokkeita telineen kanssa?

Kyllä, mutta sinun on asetettava television 'Kaiuttimet'-asetus 'TV-kaiutin'-tilaan järjestelmävalikossa poistaaksesi telineen äänen käytöstä ja käyttääksesi kuulokkeita.

Tukeeko teline 3D:tä?

Kyllä, teline tukee 3D-signaaleja HDMI:n kautta, erityisesti 'Kuva paketti' ja 'Vierekkäin' -formaatteja resoluutioille 720p ja 1080i/p.

Kuinka aktivoin ARC-toiminnon (Audio Return Channel)?

Liitä teline television ARC-yhteensopivaan HDMI IN 1 -liitäntään (merkitty 'ARC'). Ota 'HDMI-ohjaus' käyttöön television asetuksista. Television ääni toistetaan sitten telineen kautta.

Mikä on vahvistimen teho?

Digitaalinen S-Master -vahvistin tuottaa 2×10 W etukaiuttimille (8 ohmia, 1 kHz, THD <1 %) ja 20 W subwooferille (6 ohmia, 100 Hz, THD <1 %).

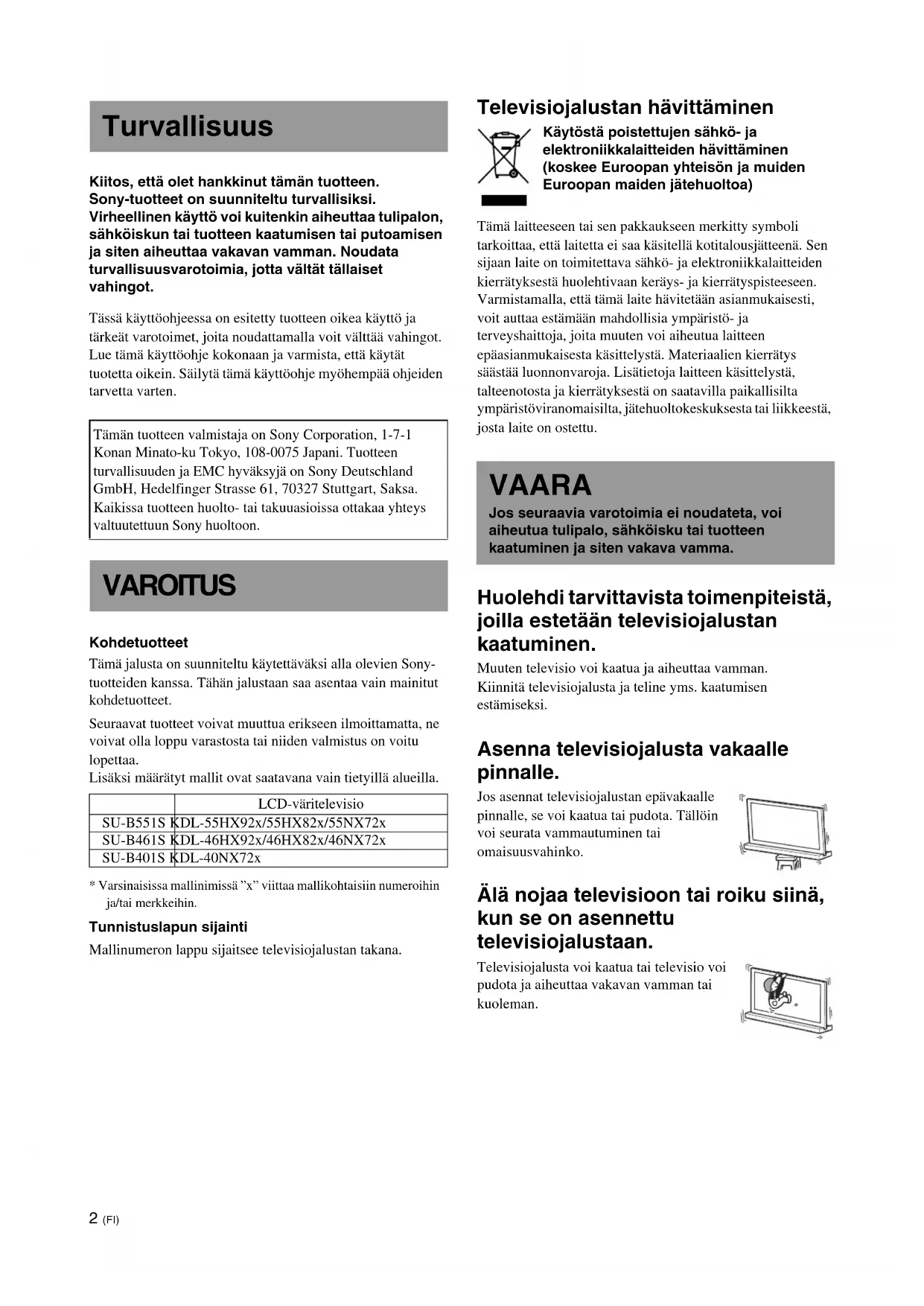

KÄYTTÖOHJE SUB461S SONY

Kiitos, että olet hankkinut tämän tuotteen. Sony-tuotteet on suunniteltu turvallisiksi. Virheellinen käyttö voi kuitenkin aiheuttaa tulipalon, sähköiskun tai tuotteen kaatumisen tai putoamisen ja siten aiheuttaa vakavan vamman. Noudata turvallisuusvarotoimia, jotta vältät tällaiset vahingot.

Tässä käyttöohjeessa on esitetty tuotteen oikea käyttö ja tärkeät varotoimet, joita noudattamalla voit välttää vahingot. Lue tämä käyttöohje kokonaan ja varmista, että käytät tuotetta oikein. Säilytä tämä käyttöohje myöhempää ohjeiden tarvetta varten.

Tämän tuotteen valmistaja on Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japani. Tuotteen turvallisuuden ja EMC-hyväksynnän osalta edustaja on Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa. Kaikissa tuotteen huolto- tai takuuasioissa ottakaa yhteys valtuutettuun Sony-huoltoon.

VAROITUS

Kohdetuotteet

Tämä jalusta on suunniteltu käytettäväksi alla olevien Sony-tuotteiden kanssa. Tähän jalustaan saa asentaa vain mainitut kohdetuotteet.

Seuraavat tuotteet voivat muuttua erikseen ilmoittamatta, ne voivat olla loppu varastosta tai niiden valmistus on voitu lopettaa.

Lisäksi määrätyt mallit ovat saatavana vain tietyillä alueilla.

	LCD-väritelevisio
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

• Varsinaisissa mallinimissä "x" viittaa mallikohtaisiin numeroihin ja/tai merkkeihin.

Tunnistuslapun sijainti

Mallinumeron lappu sijaitsee televisionjalustan takana.

Televisiojalustan hävittäminen

Käytöstä poistettujen sähkö- ja elektroniikkalaitteiden hävittäminen (koskee Euroopan yhteisön ja muiden Euroopan maiden jätehuoltoa)

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla, että tämä laite hävitetään asianmukaisesti, voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epäasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu.

VAARA

Jos seuraavia varotoimia ei noudateta, voi aiheutua tulipalo, sähköisku tai tuotteen kaatuminen ja siten vakava vamma.

Huolehdi tarvittavista toimenpiteistä, joilla estetään televisionjalustan kaatuminen.

Muuten televisio voi kaatua ja aiheuttaa vamman. Kiinnitä televisiojalusta ja teline yms. kaatumisen estämiseksi.

Asenna televisiojalusta vakaalle pinnalle.

Jos asennat televisionjalustan epävakaalle pinnalle, se voi kaatua tai pudota. Tällöin voi seurata vammautuminen tai omaisuusvahinko.

Älä nojaa televisioon tai roiku siinä, kun se on asennettu televisionjalustaan.

Televisiojalusta voi kaatua tai televisio voi pudota ja aiheuttaa vakavan vamman tai kuoleman.

Älä peitä television tuuletusaukkoja.

Television tuuletusaukkojen tarkoituksena on varmistaa television luotettava toiminta ja suojata se ylikuumenemiselta.

• Älä tuki tai peitä tuuletusaukkoja liinalla tai muilla materiaaleilla.
• Älä koskaan päästä nestettä tai kiinteitä kappaleita putoamaan sisään tuuletusaukoista.

Älä aseta television päälle nesteellä täytettyjä esineitä, kuten maljakkoa tai ruukkukasvia.

Älä käytä verkkovirralla toimivaa televisiota veden sumussa, esimerkiksi kylpyammeen, lavuaarin, pesualtaan tai vesisaavin vieressä tai kosteassa kellarissa, lähellä uima-allasta yms.

Älä asenna televisiota paikkaan, jossa se altistuu äärilämpötiloille; esimerkiksi suoraan auringonvaloon tai lämmityspatterin tai lämmityssäleikön viereen.

Televisio voi ylikuumentua, minkä seurauksena kotelo voi taipua ja/tai televisioon voi tulla toimintahäiriö.

Älä asenna televisiota paikkaan, jossa se on suoraan ilmastoidun ilman alla.

Television sisään voi tiivistyä kosteutta, joka voi aiheuttaa television toimintahäiriön.

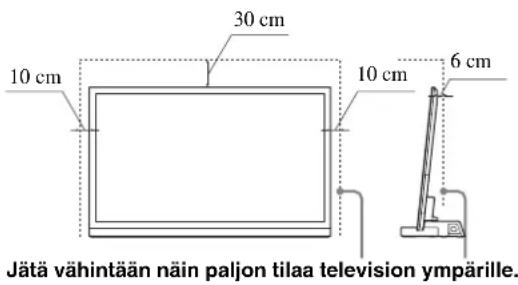

Jätä riittävästi tilaa television ympärille asianmukaisen ilmankierron varmistamiseksi.

Jätä riittävästi tilaa television ympärille alla olevan kuvan mukaisesti.

Virtajohto

• Kytke televisio suojamaadoitettuun pistorasiaan maadoitetulla pistokkeella varustetulla virtajohdolla.
• Käytä vain Synyn toimittamia virtajohtoja; ei muun merkkisiä johtoja.
• Älä anna verkkovirtajohdon tai kaapelin jäädä puristuksiin, kun asennat television televisionjalustaansa. Jos verkkovirtajohto tai kaapeli vaurioituu, seurauksena voi olla tulipalo tai sähköisku.
• Älä astu verkkovirtajohdon tai kaapelin päälle, kun kannat televisionjalustaa. Verkkovirtajohto tai kaapeli voivat vaurioitua ja seurauksena voi olla tulipalo tai sähköisku.
• Jos kompastut verkkovirtajohtoon tai kaapeliin, televisionjalusta voi kaatua ja aiheuttaa vamman.
• Kun verkkovirtajohto irrotetaan pistorasiasta, televisionjalustan virransyöttö katkeaa kokonaan.

VIRTASOVITINTA KOSKEVA HUOMAUTUS

Varoitus

Suojaa laite sateelta ja kosteudelta, jotta tulipalo- ja sähköiskuvaara voidaan välttää.

Älä sijoita laitteen päälle maljakkoa tai muita nestettä sisältäviä esineitä, jotta tulipalon tai sähköiskun vaara voidaan välttää.

Älä aseta tätä laitetta ahtaaseen tilaan, kuten kirjahyllyyn tai vastaavaan paikkaan.

• Varmista, että pistorasia sijaitsee laitteen lähellä ja että siihen pääsee helposti käsiksi.
• Käytä toimitettua virtasovitinta ja virtajohtoa.
• Älä käytä mitään muuta virtasovitinta. Muutoin laite voi vioittua.
• Kytke virtasovitin pistorasiaan, johon pääset helposti käsiksi.
• Älä kierrä virtajohtoa virtasovittimen ympärille. Muuten keskusjohdin voi katketa ja/tai televisioon voi tulla vika.
• Älä kosketa virtasovitinta märin käsin.
• Jos huomaat virtasovittimessa jotakin poikkeavaa, irrota se heti pistorasiasta.
• Televisio ei ole irti virtalähteestä niin kauan kuin se on kytkettynä pistorasiaan, vaikka televisiosta olisi katkaistu virta.

VAROITUS

Jos alla olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Vain mainitun kohdetuotteen asennus on sallittua.

Tämä televisiojalusta on suunniteltu käytettäväksi vain mainitun tuotteen kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, laite voi pudota tai rikkoutua ja aiheuttaa vamman. Tässä oppaassa olevissa kuvissa on esillä malli KDL-40NX72x, ellei toisin mainita.

Huolehdi, että televisio on kiinnitetty paikalleen.

Kiinnitä televisio televisiojalustaan mukana toimitetuilla ruuveilla. Jos televisiota ei asenneta tukevasti, se voi pudota tai televisiojalusta voi kaatua ja aiheuttaa vamman.

Asennusta koskevia huomautuksia

Huolehdi, ettei televisiojalustaa asenneta kulmaan tai kalleleen. Noudata seuraavia turvallisuusohjeita välttääksesi tämän.

• Jos asennat televisiojalustan pehmeälle pinnalle, kuten matolle tai paksulle kankaalle, aseta ensin levy aiottuun kohtaan.
• Älä asenna televisiojalustaa suoraan auringonvaloon tai lämmityslaitteen lähelle.
• Älä asenna televisiojalustaa kuumaan tai kosteaan paikkaan eikä ulkotiloihin.

Käyttöä koskevia huomautuksia

Puhdistus

Pidä televisiojalusta puhtaana pyyhkimällä se ajoittain kuivalla ja pehmeällä liinalla. Hankalat tahrat voidaan poistaa pyyhkimällä niitä liinalla, jota on kostutettu miedolla pesuaineella. Kuivaa kohta lopuksi kuivalla ja pehmeällä liinalla. Älä käytä kemikaaleja, kuten ohenninta tai bensiiniä, sillä ne vahingoittavat televisiojalustan pintaa.

Varmista, että asentamiseen osallistuu vähintään kaksi henkilöä.

Varmista, että television asentamiseen televisiojalustaan osallistuu vähintään kaksi henkilöä. Jos yksi henkilö suorittaa asennustyön yksin, seurauksena voi olla onnettomuus tai vamma.

Älä tee muutoksia televisiojalustaan.

Se voi pudota ja aiheuttaa vamman.

Asenna televisio paikalleen tukevasti noudattamalla seuraavia ohjeita.

Kiinnitä ruuvit riittävän tiukalle. Jos televisiota ei asenneta paikalleen tukevasti, se voi pudota ja aiheuttaa vamman.

Varo vahingoittamasta käsiäsi tai sormiasi kokoamisen aikana.

• Älä liikuta televisiojalustaa kaulaosasta kannatellen.
• Varo vahingoittamasta sormiasi tai käsiäsi television asennuksen aikana.

TURVALLISUUSOHJEITA

Virransyöttöä koskevia huomautuksia

• Jos televisionjalustan käyttöön tulee pitkä tauko, irrota televisionjalustan pistoke pistorasiasta. Irrota verkkovirtajohto pistorasiasta tarttumalla kiinni pistokkeeseen; älä koskaan vedä johdosta.
• Verkkovirtajohdon saa uusia vain valtuutettu huoltoliike.

Käyttöä koskevia huomautuksia

Varmistu, että televisiojalusta on kytketty pois päältä ja irti pistorasiasta ennen muiden laitteiden kytkentää.

Tekijänoikeudet

Tämä televisiojalusta sisältää seuraavia teknologioita: Dolby Digital ja Pro Logic Surround ja DTS * Digital Surround System.

• Valmistettu Dolby Laboratoriesin lisenssillä.

Dolby, Pro Logic ja kaksois-D-symboli ovat Dolby Laboratoriesin tuotemerkkejä.

** Valmistettu lisenssillä koskien seuraavia Yhdysvaltain patentteja: 5451942; 5956674; 5974380; 5978762; 6487535 sekä muita Yhdysvalloissa ja muissa maissa voimassa olevia tai käsittelyssä olevia patentteja. DTS ja Symboli ovat rekisteröityjä tavaramerkkejä; DTS Digital Surround ja DTS-logot ovat tavaramerkkejä, jotka omistaa DTS, Inc. Tuote sisältää ohjelmiston. © DTS, Inc. Kaikki oikeudet pidätään.

Tämä televisiojalusta sisältää High-Definition Multimedia Interface (HDMITM) -teknologiaa.

HDMI, HDMI-Logo ja High-Definition Multimedia Interface ovat tavaramerkkejä tai Yhdysvalloissa ja muissa maissa rekisteröityjä tavaramerkkejä, jotka omistaa HDMI Licensing LLC.

"BRAVIA" on Sony Corporationin omistama tavaramerkki.

Digital Surround

PRO

FRONT SURROUND

Digital Amplifier

Huomautus television jalustan pakkauksen purkamisesta

Kannattele ja käsittele television jalustaa huolellisesti.

Vaihe 1: Osien tarkistaminen

Nimi Määrä
Jalusta	1
Takakansi V*	1
Takakansi R*	1
Nivel	1
Kaulaosa	1
Kaulaosan aluslevy**	1
Televisiojalustan kaulaosan kiinnitysruuvi (PSW5 × 16) (× 3) Nivelen ruuvi (PSW5 × 16) (× 3)	6
Kaulaosan ruuvi (PSW4 × 12)	4
Virtasovitin (ACDP-001) 1
Virtajohto
Nopea HDMI-kaapeli 1
Käytöopus 1
Takuukortti

* Koskee vain mallia SU-B551S. ** Koskee vain malleja SU-B551S/461S.

VAARA

Jos verkkovirtajohto jää puristuksiin laitteiden alle tai väliin, seurauksena voi olla oikosulku tai sähköisku. Jos kompastut verkkovirtajohtoon tai kaapeliin, television jalusta voi kaatua ja aiheuttaa vamman.

Valitse asennuspaikka ja laske television jalusta alas ennen television asennusta.

Televisio on painava laite, joten on suositeltavaa päättää asennuspaikka etukäteen ja koota television jalusta asennuspaikassaan.

Katso TV:n mukana toimitetusta käyttöohjeesta tietoja siitä, kuinka voit irrottaa pöytäjalustan TV:stä.

Vaihe 2: Television asennus

Ennen kokoamistyön aloittamista

• Varmistu ennen kokoamistyön aloittamista, että käytettävissä on Phillips-ristipääruuvinväännin, joka sopii ruuveihin.
• Jos kiristät ruuveja sähkökäyttöisellä ruuvinväännimellä, valitse kiristysvoiman asetukseksi noin 1,5 N·m (15 kgf·cm).

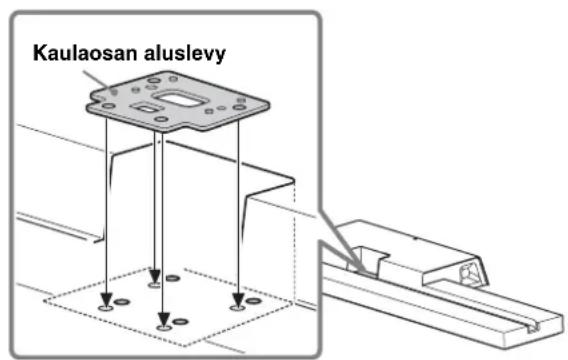

1 Kaulaosan aluslevyn sijoittaminen television jalustaan.

Kaulaosan aluslevyllä säädetään kaulaosan ja television korkeutta.

Muista kiinnittää kaulaosan aluslevy.

Vain mallit KDL-55HX82x/46HX82x/55NX72x/46NX72x:

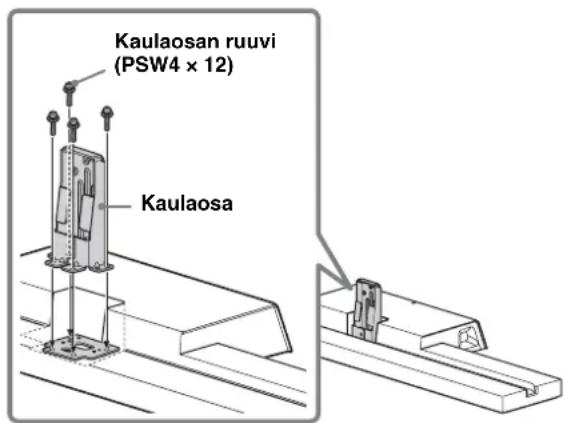

2 Kiinnitä kaulaosa ja kaulaosan aluslevy (vain mallit KDL-55HX82x/46HX82x/55NX72x/46NX72x) television jalustaan neljällä kaulaosan ruuvilla (PSW4 × 12) (sisältyy toimitukseen).

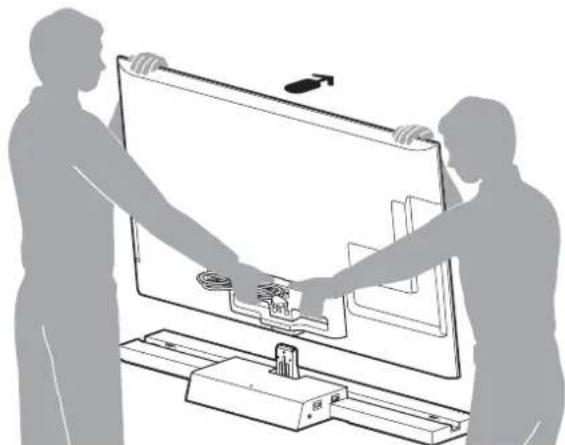

3 Kun siirrät televisiota, pidä siitä kiinni alla esitetyllä tavalla.

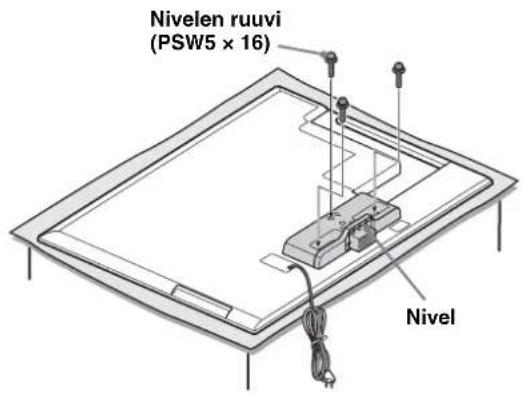

4 Kiinnitä mukana toimitettu nivel television takaosaan kolmella ruuvilla (PSW5 × 16) (sisältyy toimitukseen).

Kiinnitä mukana toimitettu nivel liu'uttamalla sitä ylöspäin.

Säilytä irrotetut ruuvit. Kun irrotat pöytäjalustaa näytöstä, aseta näyttö kuvapuoli alaspäin vakaalle työtasolle, joka on näyttöä suurempi. - Aseta työtasolle pehmeä liina, ettei LCD-näytön pinta vaurioidu.

VAROITUS

• Jos näytön pintaan kohdistuu painetta tai isku, LCD-näyttö voi rikkoutua tai vaurioitua.
• Aseta näyttö kuvapuoli alaspäin vakaalle ja tasaiselle tasolle siten, että pöytäjalusta jää tason reunan ulkopuolelle.

Jos näytön kuvapuoli ja pöytäjalustan pohja ovat samalla tasopinnalla, työskentelyolosuhteet ovat epävakaat ja näyttö voi vaurioitua.

5 Kiinnitä televisio televisiojalustaan.

Televisio asennetaan paikalleen asettamalla se televisiojalustassa olevaan uraan.

Nuoli osoittaa kohti televisiojalustan etupuolta.

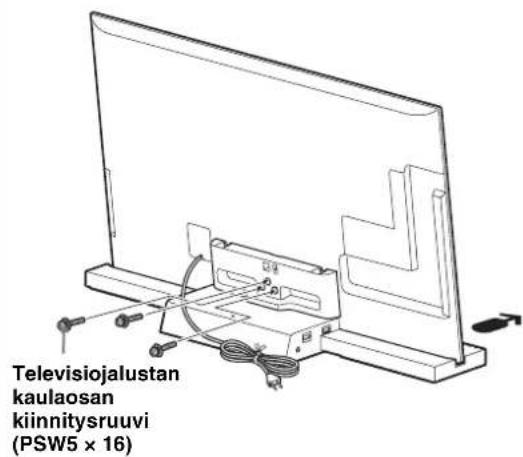

6 Kiinnitä television ja televisiojalustan kolmella televisionjalustan kaulaosan kiinnitysruuvilla (PSW5 × 16) (sisältyy toimitukseen).

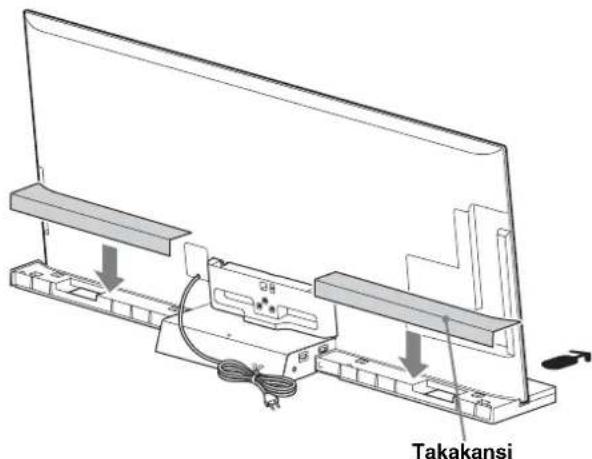

7 Kiinnitä takakansi televisionjalustaan. (Koskee vain mallia SU-B551S)

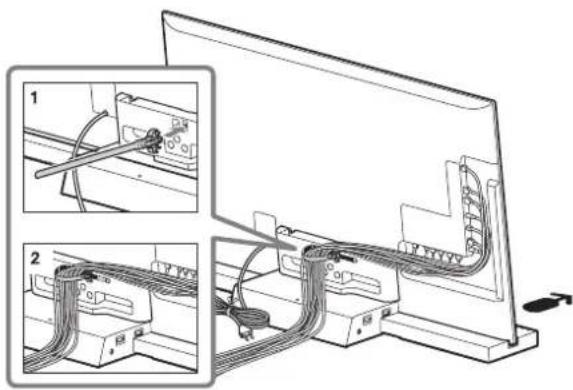

Kaapeleiden niputtaminen.

Käytä television mukana toimitettua kaapelikiinnikettä.

• Älä niputa virtajohtoa samaan nippuun muiden kaapeleiden kanssa.

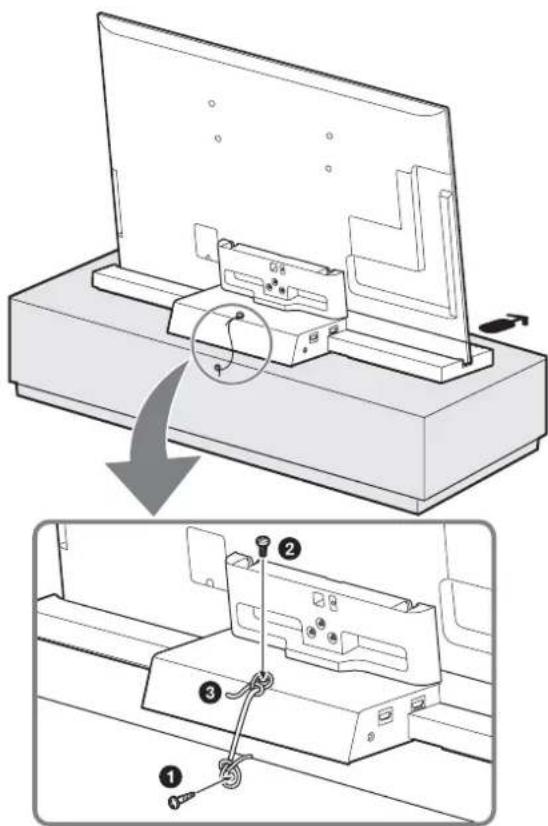

Vaihe 3: Turvatoimet kaatumisen estämiseksi

VAARA

Huolehdi tarvittavista toimenpiteistä, joilla estetään televisionjalustan kaatuminen, minkä seurauksena voi olla loukkaantuminen tai laitevaurio.

Kiinnitä levyyn puuruuvi (halkaisija 4 mm, lisävaruste). Kiinnitä televisiojalustassa olevaan ruuvinreikään sopiva koneruuvi (M4 × 16, lisävaruste). Sido puuruuvin ja koneruuvin väliin vahva naru (lisävaruste).

Vaihe 4: Television ja soittimen kytkentä

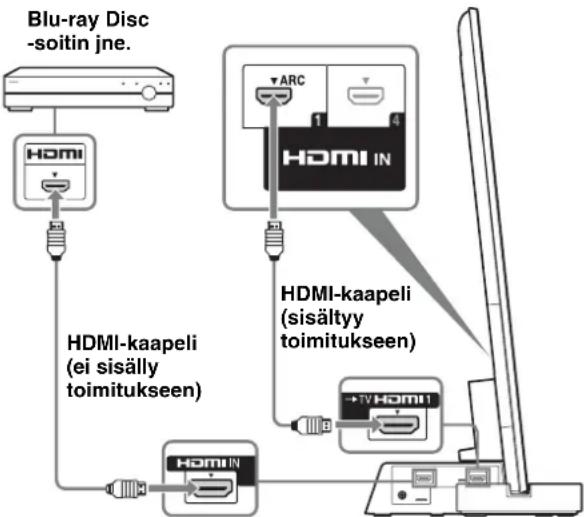

Kytke television HDMI IN 1 -liitäntä televisionjalustaan HDMI-kaapelilla.

Kun kytket Sony BRAVIA Sync -yhteensopivat laitteet HDMI-kaapeleilla, laitteiden käyttö helpottuu, kun kytket päälle HDMI-ohjaus -toiminnon televisiossa.

• Älä liitä tietokonetta HDMI:llä.
• Televisiojalusta tukee Audio Return Channel (ARC) -toimintoa. Jos kytket televisiojalustan ARC-yhteensopivan television HDMI IN 1 -liitäntään HDMI-kaapelilla, televisiota ei tarvitse kytkeä televisiojalustaan optisella digitaalikaapelilla.
• Televisio on ARC-yhteensopiva, jos television HDMI-liitännän vieressä on kirjaimet "ARC". ARC-toiminto ei ole käytettävissä, vaikka kytkisit HDMI-kaapelin liitäntään, jos HDMI-liitäntä ei ole ARC-yhteensopiva.
• ARC-toiminto on käytettävissä vain silloin, kun HDMI-ohjaus on kytketty päälle.

• HDMI-signaali välitetään television HDMI-liitäntään kytketystä laitteesta, vaikka televisiojalusta on kytketty pois päältä (aktiivinen valmiustila). Voit nauttia laitteen välittämästä kuvasta ja äänestä television kautta.

HDMI-liitäntää koskevia huomautuksia

• Käytä nopeaa HDMI-kaapelia. Jos käytät tavanomaista HDMI-kaapelia, 1080p-, Deep Colour- ja 3D-kuva ei ehkä näy oikein. Suosittelemme käyttämään valtuutettua HDMI-kaapelia. Tarkista kytketyn laitteen asetukset, jos kuva on heikkolaatuinen tai ääntä ei kuulu HDMI-kaapelilla kytketystä laitteesta.
• Kytketty laite voi vaimentaa HDMI-liitännän kautta välitettävät äänisignaalit (näytteenottotaajuus, bittipituus jne.).
• Ääni voi katketa, jos toistavan laitteen lähtevän äänisignaalin näytteenottotaajuutta tai kanavien lukumäärää vaihdetaan.
• Jos kytketty laite ei tue kopiointisuojausteknologiaa (HDCP), HDMI TV OUT -liitännästä lähtevässä kuvassa ja/tai äänessä voi olla häiriöitä tai niitä ei ehkä toisteta lainkaan. Tarkista tällöin kytketyn laitteen tekniset tiedot. Emme suosittele HDMI-DVI-muunninkaapelin käyttöä. Tämä järjestelmä tukee Deep Colour-, x.v.Colour- ja 3D-siirtoa.

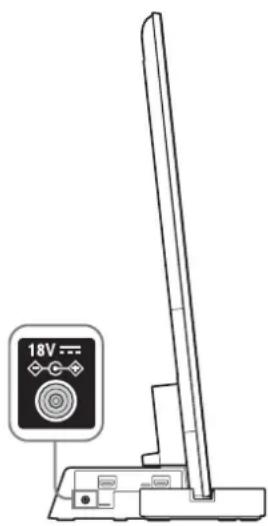

Vaihe 5: Virtajohdon kytkentä

Kytke kaikki laitteet ja televisio televisiojalustaan, ennen kuin kytket televisiojalustan virtajohdon pistorasiaan.

• Kytke television jalustapistorasiaan, josta pistoke on vaivattomasti irrotettavissa. Jos havaitset television jalustan toiminnassa jotain poikkeavaa, irrota verkkovirtapistoke välittömästi pistorasiasta.

Vaihe 6: Television asetusten määritys

Valitse asetus "Päällä" kohdassa "HDMI-ohjaus".

Paina television kaukosäätimen HOME-painiketta ja tee seuraavat valinnat valikossa:

Asetukset > Muut tulot > HDMI-perusasetukset > HDMI-ohjaus > Päällä

Valitse asetus "Äänijärjestelmä" valikossa "Kaiuttimet".

Paina television kaukosäätimen SYNC MENU -painiketta ja tee seuraavat valinnat valikossa: Kaiuttimet > Äänijärjestelmä

Kun vaiheissa 1 ja 2 kuvatut asetukset on määritetty, (virta) merkkivalo palaa vihreänä.

Näyttötilan valinta -tila

Television ääniasetukset synkronoidaan television jalustaan automaattisesti ja laite tukee Näyttötilan valinta -toimintoa, jonka avulla voit määrittää haluamasi äänen valittuun näyttötilaan.

Muuta ääntä muuttamalla television ääniasetuksia.

- Asemointisäätö

Jos valitset television "Ulkoinen laiteohjaus" -asetukseksi "Päällä", television jalusta säätää äänenvoimakkuuden sekä vasemman- ja oikeanpuoleisen kaiuttimen välisen tasapainon automaattisesti katselupaikan mukaan. (Television asetus) Jos haluat valita "Asemointisäätö"-asetuksen, paina HOME-painiketta ja valitse sitten Järjestelmäasetukset > Asemointisäätö > haluamasi asetus.

Vianmääritys

Ääni

Ei ääntä:

Tarkista HDMI-kaapelin kytkentä. Tarkista kohdan "HDMI-ohjaus" ja "Äänijärjestelmä" asetukset vaiheessa 6 (sivu 11).

Kuulokekäyttö:

• Valitse asetuksen "Äänijärjestelmä" tilalle asetus "Television kaiutin" kohdassa "Kaiuttimet". Käytä television digitaalilähetyksen kaksoisäänellä:
• Ääntä ei voida ehkä vaihtaa lähetyksestä riippuen. Muuta television "Optinen lähtö" -asetus valinnasta "Autom." valintaan "PCM".

Kaksoisäänen käyttö ulkoisia laitteita käytettäessä: - Jos äänen vaihto ei ole mahdollista, kytke ulkoisessa laitteessa äänen lähtöasetukseksi PCM.

Merkkivalo

Vaikka television virta on päällä, televisiojalustan (virta) -merkkivalo ei pala:

• Tarkista, että virtasovittimen virtajohto on kytketty pistorasiaan. Ota yhteys asiakastukeen.

Vilkkuva I (virta)-merkkivalo, punainen: Tuotteessa on ehkä toimintahäiriö. Tarkista, kuinka monta kertaa merkkivalo vilkkuu, ja ota yhteys Sony-huoltopalveluun.

Merkkivalo

01 (virta)-merkkivalo

Palaa seuraavasti:

Vihreä: Televisiojalustan virta on päällä. ("Äänijärjestelmä" on valittu kohdassa "Kaiuttimet".)

Pois: Televisiojalusta on valmiustilassa tai pois päältä.

2 Äänen muodon merkkivalot

Merkkivalot palavat televisiojalustaan siirrettävän äänen muodosta riippuen.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

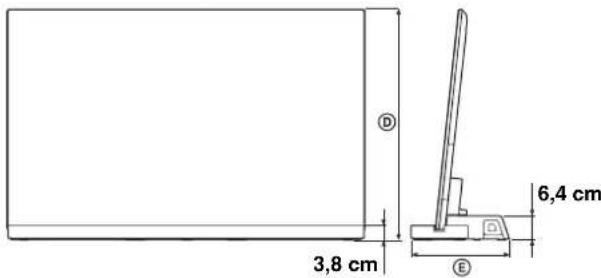

Tekniset tiedot

		SU-B551S SU	B461S SU-B401S
Mitat: cm	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C1	27,6 107,9 94,4
	D1	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E2	9,2 27,7 26,1
Jalustan paino:		6,3 kg	5,6 kg	4,9 kg

Vahvistinosa

Nimellisteho Etukaiuttimet: 10W + 10W

(kanavakohtainen) 8 ohmia, 1 kHz, harmoninen särö alle 1%

Subwoofer: 20 W, 6 ohmia, 100 Hz, harmoninen särö alle 1%

HDMI-osa

Liitäntä HDMI-liitin

Video-tulo-/lähtöliitännät 720× 480p (60 Hz) 16:9

-lähtöliitännät 1280× 720p (60Hz) 16:9

1920× 1080i (60Hz) 16:9

1280× 720p (50Hz) 16:9

720 (1440) × 480i (60 Hz) 4:3

720 (1440) × 480i (60 Hz) 16:9

720 (1440) × 576i (50 Hz) 4:3

720 (1440) × 576i (50 Hz) 16:9

1920× 1080p (60Hz) 16:9

720× 576p (50Hz) 16:9

1920× 1080i (50Hz) 16:9

1920× 1080p (50Hz) 16:9

1920× 1080p (24Hz) 16:9

1920× 1080p (30Hz) 16:9

1280× 720p (24Hz) 16:9

1280× 720p (30Hz) 16:9

Deep Colour: 30-bittinen/36-bittinen

Video-tulo-/1280×720p@59,94/60 Hz

-lähtöliitännät (3D) Ruudunpakkaus

1920× 1080i@ 59,94/60 Hz

Ruudunpakkaus

1920× 1080i@ 59,94/60 Hz

Vierekkain (puolikas)

1920× 1080p@ 59,94/60 Hz

Vierekkain (puolikas)

1280× 720p@50Hz

Ruudunpakkaus

1920× 1080i@50Hz

Ruudunpakkaus

1920× 1080i@50Hz

Vierekkain (puolikas)

1920× 1080p@50Hz

Vierekkain (puolikas)

1920× 1080p@24Hz

Ruudunpakkaus

Deep Colour: 30-bittinen/36-bittinen

Audio-tuloliitännät Lineaarinen PCM 2-/5.1-/7.1-kan.

Dolby Digital

DTS

Kukin kanava on yhteensopiva

taajuuksien 32, 44,1 ja 48kHz kanssa.

Kaiuttimet

Etukaiutinyksikkö

Kaiutinjärjestelmä 2-tieratkaisu, 2 elementtiä,

bassorefleksikotelo

Kaiutinyksikkö Bassokaiutin: 30× 100mm

kartiotyyppinen × 1

Kaiutinyksikkö 70 mm, kartiotyyppinen

Yleistä

Sähkövaatimukset 100-240 V, 50/60 Hz

Virrankulutus

Päällä: 12 W

Valmiustila: 0,7 W

Virrankulutus valmiustilassa: 0,7 W - Halogenoituja palonestoaineita ei ole käytetty määrätyissä piirilevyissä. Vahvistinyksikön yli 85 % hyötysuhde saavutetaan täysin digitaalisella S-Master-vahvistimella.

Valmistaja pidättää itsellään oikeuden muuttaa laitteen

rakennetta ja ominaisuuksia siitä erikseen ilmoittamatta.

Turvallisuudesta

Kiitos, että valitsit tämän tuotteen. Sonyn tuotteet on suunniteltu turvallisuus mielessä. Virheellinen käyttö voi johtaa vakavaan vahinkoon tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen seurauksena. Varmista, että luet turvallisuusohjeet huolellisesti onnettomuuksien estämiseksi.

Tämä käyttöohje näyttää tuotteen oikean käsittelyn ja tärkeät varotoimet, jotka ovat tarpeen onnettomuuksien estämiseksi. Lue tämä opas huolellisesti ja käytä tuotetta oikein. Pidä tämä opas saatavilla tulevaa käyttöä varten.

Tämän tuotteen valmistaja on Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japani. Valtuutettu edustaja EMC- ja tuoteturvallisuusasioissa on Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa. Huolto- tai takuuasioissa katso erillisessä huolto- tai takuutositeessa mainitut osoitteet.

VAROITUS

Määritellyt tuotteet
