Produkttype	TV-møbel (tv-stativ)
Mærke	Sony
Model	SUB461S

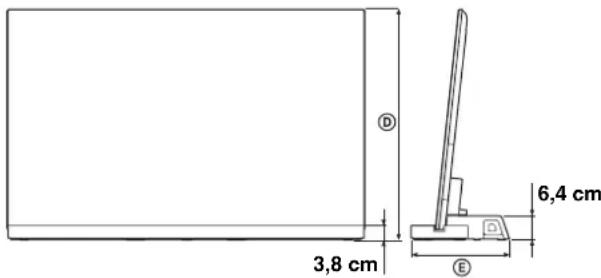

Dimensioner (B x H x D)	107,9 x 68,7 x 27,7 cm (ifølge de angivne mål for model SU-B461S)
Vægt	5,6 kg
Strømforsyning	100-240 V AC, 50/60 Hz
Strømforbrug (tændt)	12 W
Strømforbrug (standby)	0,7 W
Forstærker	Digital S-Master, nominel effekt foran 2 x 10 W (8 ohm, 1 kHz), subwoofer 20 W (6 ohm, 100 Hz)
Understøttede lydformater	Dolby Digital, DTS, Dolby Pro Logic II
Forbindelser	1 HDMI-indgang (ARC-kompatibel), HDMI-stik til tilslutning af TV og afspillere
Hovedfunktioner	HDMI-styring, lydsynkronisering med TV'et, positionskontrol (lydbalance efter seerens position)
Front-højttalere	2-vejs basrefleks, bas 30 x 100 mm konisk, diskant 30 mm konisk
Subwoofer	Basrefleks, 70 mm konisk højttaler
TV-kompatibilitet	KDL-46HX92x, KDL-46HX82x, KDL-46NX72x
Pakkens indhold	Stativ, stoppaneler, samling, stolpe, afstandsstykke, skruer, netadapter, HDMI-kabel, brugsanvisning, garantibevis
Vedligeholdelse og rengøring	Blød, tør klud; til genstridige pletter, klud let fugtet med neutral sæbe, derefter aftørring med tør klud. Brug ikke fortynder eller benzin.
Sikkerhed	Obligatorisk vægmontering for at undgå væltning; installation på stabil overflade; dæk ikke ventilationsåbninger; brug kun med de angivne TV.
Reparerbarhed	Udskiftning af netledning kun på kvalificeret værksted; kontakt Sony service ved fejl (rød blinkende lampe).

Ofte stillede spørgsmål - SUB461S SONY

Hvilke TV er kompatible med Sony SUB461S stativet?

Stativet er designet til Sony TV KDL-46HX92x, KDL-46HX82x og KDL-46NX72x. 'x' i modelnavnet svarer til tal eller tegn, der er specifikke for hver regional variant.

Hvordan monterer jeg TV'et på stativet?

Placer først afstandsstykket på stativet, fastgør derefter stolpen med 4 skruer (PSW4×12). Sæt TV'et i rillen på stativet og fastgør det med 3 fastgørelsesskruer (PSW5×16). Spænd skruerne med et moment på ca. 1,5 N·m.

Hvad gør jeg, hvis strømindikatoren på stativet blinker rødt?

En rød blinkende indikator angiver en fejl. Notér antallet af blink og kontakt Sony support for at få hjælp.

Hvordan rengør jeg TV-stativet?

Brug en blød, tør klud. Til genstridige pletter, fugt kluden let med neutral sæbe, aftør og tør efter med en tør klud. Brug aldrig fortynder, benzin eller skrappe kemikalier.

Følger der et HDMI-kabel med stativet?

Ja, et High Speed HDMI-kabel medfølger i pakken til at forbinde TV'et til stativet.

Hvordan forhindrer jeg, at stativet vælter?

Fastgør en træskrue (4 mm diameter) i væggen og en metalskrue (M4×16) i hullet på stativet. Forbind de to skruer med et holdbart bånd (medfølger ikke) for at sikre enheden.

Kan jeg bruge hovedtelefoner med stativet?

Ja, men du skal indstille 'Højttalere'-indstillingen på TV'et til 'TV-højttaler' i systemmenuen for at deaktivere lyden fra stativet og bruge hovedtelefonerne.

Understøtter stativet 3D?

Ja, stativet understøtter 3D-signaler via HDMI, herunder formaterne 'Frame Packing' og 'Side-by-Side' for opløsninger på 720p og 1080i/p.

Hvordan aktiverer jeg ARC-funktionen (Audio Return Channel)?

Forbind stativet til HDMI IN 1-stikket på et ARC-kompatibelt TV (markeret med 'ARC'). Aktivér 'HDMI-styring' i TV'ets indstillinger. TV'ets lyd vil derefter blive sendt via stativet.

Hvad er forstærkerens effekt?

Den digitale S-Master forstærker leverer 2×10 W til fronthøjttalerne (8 ohm, 1 kHz, THD <1%) og 20 W til subwooferen (6 ohm, 100 Hz, THD <1%).

BRUGSANVISNING SUB461S SONY

Anvend kabelklemmen, der følger med TV'et.

Slukket: TV-stativet er slukket eller i standby-tilstand.

2 Indikeringer for lydformat

Tak, fordi du har købt dette produkt. Sony-produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Forkert anvendelse kan medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne.

Denne betjeningsvejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Læs denne vejledning grundigt, og brug produktet korrekt. Gem vejledningen til senere brug.

Producenten af dette produkt er Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Den autoriserede repræsentant for EMC og produktsikkerhed er Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For service eller garanti henviser vi til de adresser, som fremgår af vedlagte garantidokument.

FORSIGTIG!

Specificerede produkter

Dette tv-bord er udviklet til brug sammen med de Sony-produkter, som er specificeret nedenfor. Brug det ikke sammen med andre produkter end de specificerede.

Følgende produkter kan ændres uden varsel...

Placering af identifikationsmærkat

Mærkatet for modelnr. findes på bagsiden af tv-bordet.

Bortskaffelse af tv-bordet

Håndtering af udtjente elektriske og elektroniske produkter (Gælder for den Europæiske Union og andre europæiske lande med separate indsamlingssystemer)

Dette symbol på produktet eller emballagen angiver, at produktet ikke må behandles som husholdningsaffald. Det skal i stedet indleveres på en deponeringsplads specielt indrettet til modtagelse og oparbejdning af elektriske og elektroniske produkter. Ved at sikre, at produktet bortskaffes korrekt, forebygges de eventuelle negative miljø- og sundhedsskadelige påvirkninger, som en ukorrekt affaldshåndtering af produktet kan forårsage. Genindvinding af materialer vil medvirke til at bevare naturens ressourcer. Yderligere information om genindvindingen af dette produkt kan fås hos myndighederne, det lokale renovationsselskab eller butikken, hvor produktet blev købt.

ADVARSEL

Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produktet vælter.

Sørg for at tage forholdsregler for at forhindre, at tv-bordet vælter.

Hvis du ikke gør det, kan tv'et vælte og forårsage personskade.

Fastgør tv-bordet og reolen osv. for at forhindre, at tv'et vælter.

Sørg for at montere tv-bordet på en stabil overflade.

Hvis du monterer tv-bordet på en ustabil overflade, kan det miste balancen og vælte eller falde ned. Dette kan forårsage personskade eller tingskade.

Læn dig ikke ind over tv'et monteret på tv-bordet, og hæng ikke i det.

Tv-bordet kan vælte, eller tingen kan falde ned og forårsage alvorlig personskade eller dødsfald.

Dæk ikke tv'ets ventilationshuller til.

Tv'ets ventilationsåbninger er nødvendige for at garantere, at tv'et fungerer pålideligt, og for at beskytte det mod overophedning.

• Du må ikke blokere eller tildække ventilationsåbningerne med stof eller andre materialer.
• Sørg for, at væske eller solide objekter ikke kommer ind i ventilationsåbningerne.

Du må ikke placere objekter fyldt med væske, f.eks. en vase eller potteplante, på tv'et.

Brug ikke et tv med netledning i nærheden af vand, f.eks. et badekar, en vask, en køkkenvask, et kar til vasketøj, i en våd kælder eller i nærheden af en swimmingpool osv.

Du må ikke montere tv'et på steder, som udsættes for ekstreme temperaturer, f.eks. i direkte sollys, i nærheden af en radiator eller et varmeaftræk.

I sådanne tilfælde kan tv'et blive overophedet, hvilket kan medføre, at kabinettet slår sig, og/eller at tv'et svigter.

Du må ikke montere tv'et på steder, som udsættes direkte for klimaanlæg.

Fugt kan kondensere indeni og kan medføre, at tv'et svigter.

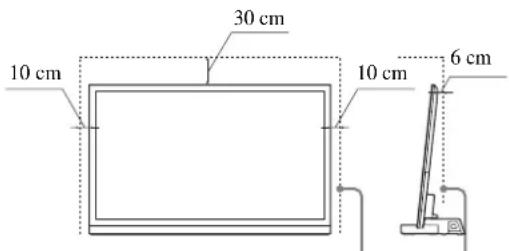

Sørg for, at der er tilstrækkelig plads omkring tv'et, så der er luftcirkulation.

Der skal være nok plads omkring tv'et som vist nedenfor.

Der skal være mindst så meget plads omkring tv'et.

Netledning

• Tilslut tv'et med et treleder-jordstik til en stikkontakt med jordforbindelse.
• Brug kun de medfølgende strømkabler fra Sony, brug ikke andre mærker.
• Netledningen eller tilslutningskablet skal håndteres forsigtigt, når du monterer tv'et på tv-bordet. Hvis netledningen eller tilslutningskablet beskadiges, kan det resultere i brand eller elektrisk stød.
• Træd ikke på netledningen eller tilslutningskablet, når du bærer tv-bordet. Netledningen eller tilslutningskablet kan blive beskadiget, og dette kan resultere i brand eller elektrisk stød. Hvis du snubler over netledningen eller tilslutningskablet, kan tv-bordet vælte og forårsage personskade.
• Hvis du trækker netledningen ud af stikkontakten, fjernes strømmen helt fra tv-bordet.

BEMÆRKNING OM VEKSELSTRØMSADAPTER

Advarsel

For at reducere risikoen for brand eller elektrisk stød bør apparatet ikke udsættes for regn eller fugt.

For at forhindre brand eller elektrisk stød må genstande, der er fyldt med væske, såsom vaser, ikke placeres på apparatet.

Undgå at montere dette udstyr i et lukket rum, såsom en boghylde eller tilsvarende.

• Sørg for, at stikkontakter er monteret i nærheden af udstyret, og at der er nem adgang til dem.
• Sørg for at bruge den medfølgende vekselstrømsadapter og netledning.
• Brug kun andre vekselstrømsadaptere. Der kan ske fejlfunktion.
• Slut vekselstrømsadapteren til en stikkontakt, der er nem at få adgang til.
• Rul ikke netledningen rundt om vekselstrømsadapteren. Ledningens kerne kan knække, og der kan opstå en funktionsfejl i tv'et. Rør ikke vekselstrømsadapteren med våde hænder. Hvis du bemærker noget unormalt ved vekselstrømsadapteren, skal du straks tage den ud af stikkontakten.
• TV'et er ikke koblet fra strømforsyningen, så længe det er sluttet til stikkontakten, selv om TV'et er slukket.

FORSIGTIG!

Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

Monter ikke andet udstyr end det specificerede produkt.

Dette tv-bord er udelukkende udviklet til brug sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned eller gå i stykker og forårsage personskade. Illustrationerne i denne vejledning er til KDL-40NX72x, medmindre andet er angivet.

Tv'et monteres på tv-bordet med de medfølgende skruer. Hvis tv'et ikke monteres på en sikker måde, kan det falde ned, eller tv-bordet kan vælte og forårsage personskade.

Bemærkninger til montering

Tv-bordet må ikke monteres med hældning. Dette kan undgås ved at overholde følgende forholdsregler.

• Hvis du monterer tv-bordet på en blød overflade, f.eks. en måtte eller et tæppe, skal du først lægge en plade over stedet.
• Montér ikke tv-bordet på et sted, hvor der kan forekomme direkte sollys eller i nærheden af et varmeapparat.

Bemærkning til brugen

Rengøring

Tv-bordet holdes rent ved regelmæssigt at tørre det af med en tør, blød klud. Genstridige pletter fjernes med en klud, der er fugtet let med mild sæbe. Sørg for bagefter at tørre området med en tør, blød klud. Brug ikke kemikalier såsom fortynder eller rensebenzin, da det kan beskadige tv-bordets finish.

Sørg for, at mindst to personer udfører monteringen.

Sørg for, at to eller flere personer monterer tv'et på tv-bordet. Hvis en person udfører installationsarbejdet alene, kan det medføre en ulykke eller personskade.

Du må ikke ændre på tv-bordet.

Det kan vælte og forårsage personskade.

Sørg for at følge nedenstående anvisninger for at montere tv'et korrekt.

Spænd skruerne tilstrækkeligt. Hvis tv'et ikke monteres korrekt, kan det vælte og forårsage personskade.

Undgå at beskadige hænderne eller fingrene under samlingen.

• Flyt ikke tv-bordet ved at holde på mellemstykket.
• Pas på, du ikke kommer til skade med hænder eller fingre, når tv'et monteres.

FORHOLDSREGLER

Om strømkilder

• Hvis tv-bordet ikke skal bruges i længere tid, skal du trække stikket ud af stikkontakten. Når du trækker netledningen ud, skal du trække i selve stikket - aldrig i ledningen.
• Netledningen må kun udskiftes af et autoriseret serviceværksted.

Om betjening

Sluk for tv-bordet, og træk stikket ud, før der tilsluttes andre komponenter.

Ophavsret

Dette tv-bord gør brug af Dolby* Digital og Pro Logic Surround og the DTS** Digital Surround System.

• Fremstillet på licens fra Dolby Laboratories. Dolby, Pro Logic og det dobbelte D-symbol er varemærker tilhørende Dolby Laboratories. **Fremstillet under følgende amerikanske patentnumre: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 og andre udstedte eller afventende amerikanske og globale patenter. DTS og symbolet er registrerede varemærker og DTS Digital Surround og DTS-logoer er varemærker tilhørende DTS, Inc. Produktet omfatter software. © DTS, Inc. Alle rettigheder forbeholdes.

Dette tv-bord gør brug af High-Definition Multimedia Interface-teknologi (HDMITM).

HDMI, HDMI-logoet og High-Definition Multimedia Interface er varemærker eller registrerede varemærker tilhørende HDMI Licensing LLC i USA og andre lande.

"BRAVIA" er et varemærke tilhørende Sony Corporation.

Bemærk, når du tager tv-bordet ud af emballagen

Sørg for at holde tv-bordet og behandle det med forsigtighed.

Trin 1: Kontrol af delene

Beskrivelse Antal
Tv-bord	1
Bagplade L*	1
Bagplade R*	1
Samling	1
Halsstykke	1
Afstandsplade til halsstykke**	1
Skrue til fastgørelse af tv-bordets mellemstykke (PSW5 × 16) (× 3) Samlingsskrue (PSW5 × 16) (× 3)	6
Skrue til halsstykke (PSW4 × 12)	4
Netadapter (ACDP-001) 1
Netledning
Højhastigheds-HDMI-kabel 1
Betjeningsvejledning 1
Garantibevis

• Kun for model SU-B551S. ** Kun for modellerne SU-B551S/461S.

ADVARSEL

Hvis netledningen bliver klemt under uller mellem udstyr, kan det føre til kortslutning eller elektrisk stød. Hvis du snubler over netledningen eller tilslutningskablet, kan tv-bordet vælte og forårsage personskade.

Beslut dig for et sted, hvor tv-bordet skal monteres, og læg det ned, før tv'et monteres.

Da tv'et er tungt, anbefales det, at du først beslutter dig for, hvor tv'et skal monteres, og derefter samler tv-bordet på stedet.

Se vejledningen, som følger med dit tv, for at se, hvordan tv-bordet fjernes fra tv'et.

Trin 2:

Montering af tv'et

Før samling

Find på forhånd en stjerneskruetrækker frem, der passer til skruerne. Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.

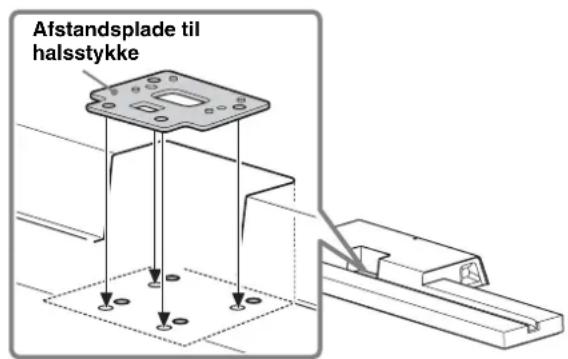

1 Anbring afstandspladen til halsstykket på tv-bordet.

Afstandspladen til halsstykket bruges til at justere højden på halsstykket og tv'et.

Sørg for at montere afstandspladen til halsstykket.

Kun for KDL-55HX82x/46HX82x/55NX72x/ 46NX72x:

2

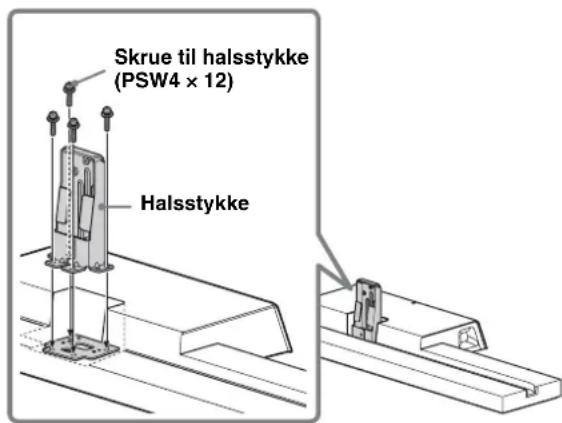

Fastgør halsstykket og afstandspladen til halsstykket (kun for KDL-55HX82x/46HX82x/55NX72x/46NX72x) til tv-bordet med de fire skruer til halsstykket (PSW4 × 12) (medfølger).

3

Hold tv'et som vist nedenfor, når du skal flytte tv'et.

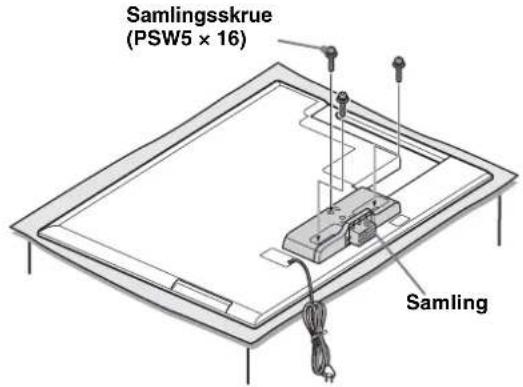

4 Fastgør den medfølgende samling bag på tv'et med de tre skruer (PSW5 × 16) (medfølger).

Skub den medfølgende samling op for at fastgøre.

Sørg for at gemme skruerne, som du har fjernet. Når tv-bordet fjernes fra tv'et, skal skærmen ligge nedad på en stabil overflade, som er større end tv'et. For at undgå beskadigelse af LCD-skærmen skal tv'et lægges på noget blødt stof.

FORSIGTIG!

Hvis der forekommer tryk eller stød mod skærmen, kan LCD-skærmen gå i stykker eller tage skade. - Læg tv'et, så skærmen kommer til at ligge på en stabil og plan overflade, så tv-bordet hænger ud over kanten af overfladen.

Hvis skærmen og den nederste del af tv-bordet er i samme plan, kan det forårsage ustabile arbejdsbetingelser og kan ødelægge skærmen.

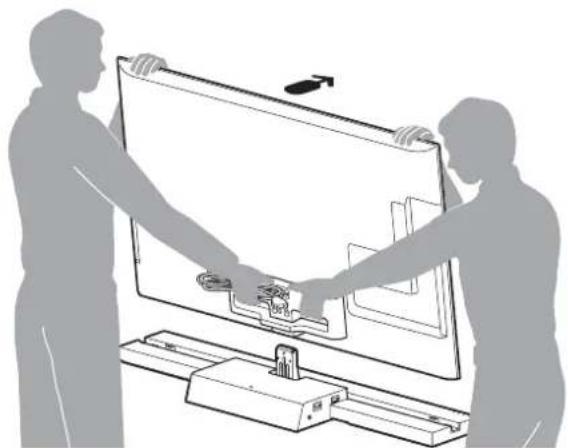

5 Monter tv'et på tv-bordet.

Tv'et monteres ved at anbringe det i rillen på tv-bordet.

Pilens retning angiver fronten på tv-bordet.

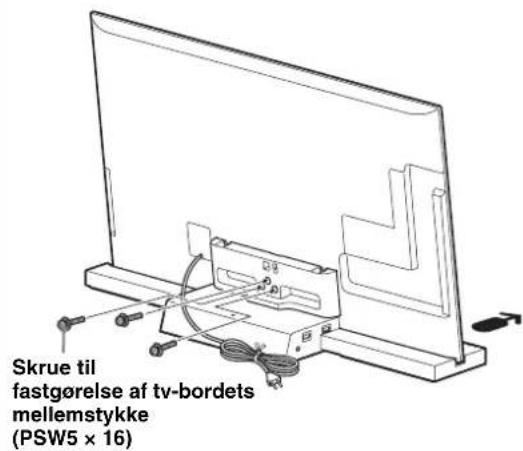

6 Fastgør tv'et og tv-bordet med de tre skruer til fastgørelse af tv-bordets mellemstykke (PSW 5×16) (medfølger).

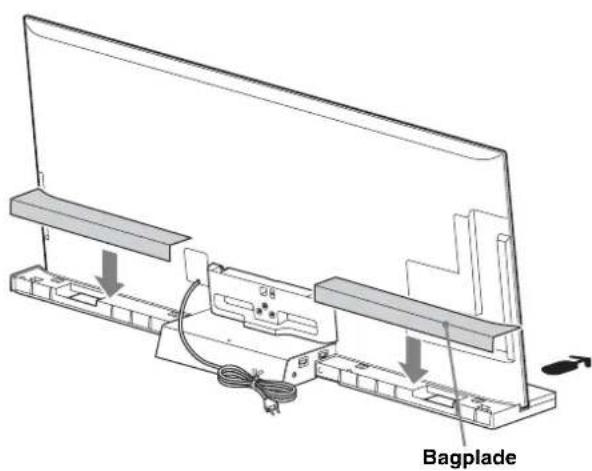

7 Fastgør bagpladen til tv-bordet. (Kun for model SU-B551S)

8

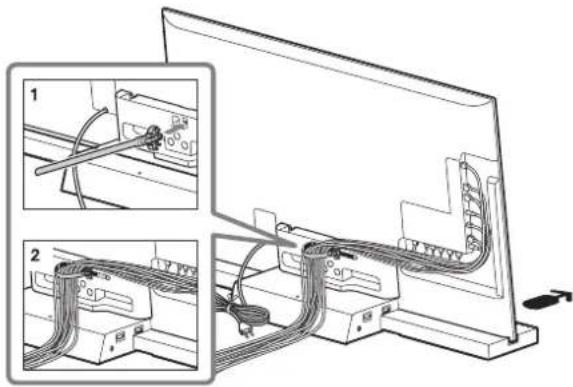

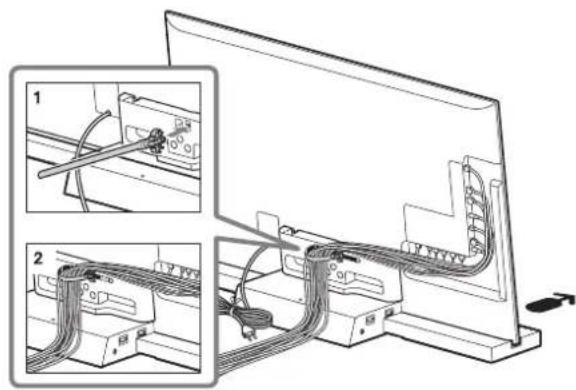

Samling af kablerne.

Brug kabelklemmen, som følger med tv'et.

• Du må ikke samle strømkablet med de øvrige tilslutningskabler.

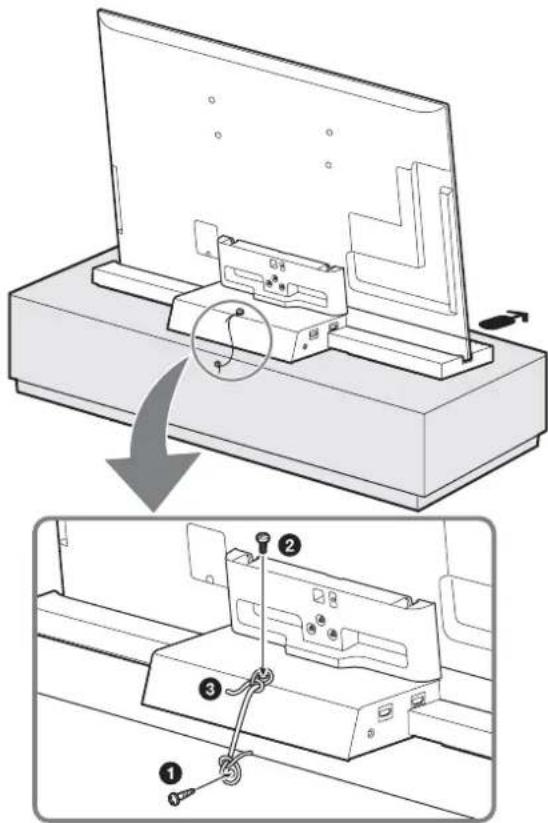

Trin 3: Sikkerhedsforanstaltninger til at forhindre, at tv-bordet vælter

ADVARSEL

Sørg for at tage forholdsregler for at forhindre, at tv-bordet vælter og muligvis forårsager personskade eller tingskade.

Placer en træskrue (4 mm i diameter, medfølger ikke) i brættet. 2 Skru en maskinskrue (M4× 16 medfølger ikke) i skruehullet på tv-bordet. 3 Bind træskruen og maskinskruen sammen med en kraftig snor (medfølger ikke).

Trin 4: Sådan tilsluttes tv'et og afspilleren

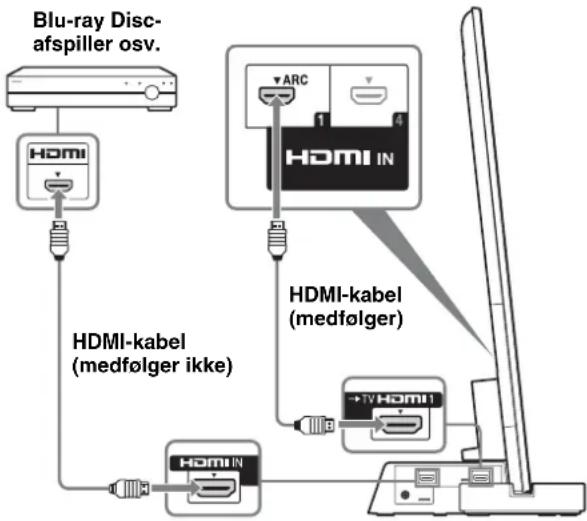

Slut tv'et med HDMI IN 1 til tv-bordet ved hjælp af et HDMI-kabel.

Hvis du tilslutter "BRAVIA" Sync-kompatible komponenter ved hjælp af HDMI-kabler, bliver betjeningen nemmere, når du indstiller Funktionen Kontrol til HDMI for tv'et.

Tilslut ikke pc'en med HDMI. - Tv-bordet er kompatibelt med Funktionen Audio Return Channel (ARC). Hvis du tilslutter tv-bordet til det ARC-kompatible tv's HDMI IN 1 via et HDMI-kabel, behøver du ikke at tilslutte tv'et til tv-bordet med det digitale optiske kabel. - Du kan se bogstaverne "ARC" ved siden af tv'ets HDMI-stik, hvis det er kompatibelt med ARC-funktionen. Selvom du tilslutter et HDMI-kabel til stikket, kan du ikke bruge ARC-funktionen, hvis HDMI-indgangsstikket ikke er kompatibelt med ARC-funktionen. - ARC-funktionen er kun tilgængelig, når Kontrol til HDMI er aktiveret.

• HDMI-signalet sendes fra den tilsluttede komponent til tv'et via HDMI-forbindelsen, selvom der er slukket for tv-bordet (aktiv standby). Billeder og lyd fra komponenten kan afspilles på tv'et.

Bemærkninger om HDMI-tilslutninger

• Brug et højhastigheds-HDMI-kabel. Hvis du bruger et standard-HDMI-kabel, vises 1080p-, Deep Colour- eller 3D-billeder muligvis ikke. Vi anbefaler, at du bruger et HDMI-autoriseret kabel.
• Kontroller indstillingen på den tilsluttede komponent, hvis billedet er forvrænget, eller lyden ikke kommer ud af en komponent, der er tilsluttet via HDMI-kablet. Lydsignaler (samplingsfrekvens, bitlængde osv.) fra et HDMI-stik kan blive undertrykt af den tilsluttede komponent.
• Der kan opstå afbrydelser i lyden, når der skiftes samplingsfrekvens eller antal kanaler for lydsignaler fra den afspillende komponent. Hvis den tilsluttede komponent ikke er kompatibel med ophavsretsbeskyttet teknologi (HDCP), kan billedet og/eller lyden fra HDMI TV OUT-stikket blive forvrænget eller kan ikke sendes. Hvis dette sker, skal du kontrollere specifikationerne for den tilsluttede komponent. Vi fraråder brug af et HDMI-DVI-omformerkabel.
• Dette system understøtter overførsel af Deep Colour, "x.v.Color" og 3D.

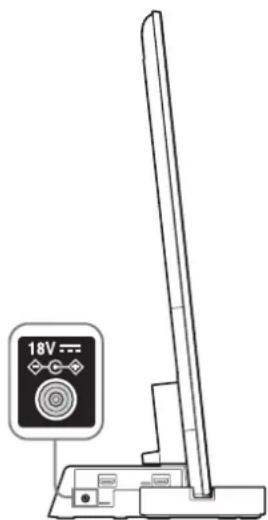

Trin 5: Tilslutning af netledning

Trin 6: Sådan laves tv-indstillingerne

Tilslut alle komponenter og tv'et til tv-bordet, før netledningen til tv-bordets netadapter sluttes til en stikkontakt.

• Tilslut tv-bordet til en let tilgængelig stikkontakt. Hvis du bemærker en anormalitet ved tv-bordet, skal hovedstrømmen fra stikkontakten øjeblikkeligt afbrydes.

Indstil til "Til" i funktionen "Kontrol til HDMI".

Tryk på knappen HOME på tv'ets fjernbetjening, og vælg menuen på følgende måde:

Indstillinger > Eksterne indgange > HDMI-opsætning > Kontrol til HDMI > Til

Indstil til "Audiosystem" i menuen "Højttalere".

Tryk på knappen SYNC MENU på tv'ets fjernbetjening, og vælg menuen på følgende måde: Højttalere > Audiosystem

Når indstillingerne for fremgangsmåde 1 og 2 er gennemført, lyser indikatoren I (power) grønt.

- Tilstanden valg af motiv

Tv-bordet synkroniseres automatisk med tv'ets lydindstilling og fungerer sammen med funktionen valg af motiv, så du kan vælge den foretrukne lyd for det valgte motiv.

Du skal ændre tv'ets lydindstillinger, hvis du vil ændre lyden.

- Placeringsjustering

Hvis du indstiller "Ekstern apparatkontrol" til "Til" på tv'et, justerer tv-bordet lydstyrkens balance mellem de venstre og højre højttalere i overensstemmelse med visningspositionen. (Tv'ets indstilling)

Systemindstillinger > Placeringsjustering > vælg den ønskede funktion.

Fejlafhjælpning

Lyd

Ingen lyd:

• Kontroller HDMI-kabelforbindelsen.
• Kontroller indstillingerne for "Kontrol til HDMI" og "Audiosystem" i trin 6 (side 11).

Brug med hovedtelefoner:

• Indstil "Audiosystem" til "TV-højttaler" i indstillingen "Højttalere". Brug med to-kanals lyd for digital tv-transmission:
• Afhængigt af transmissionen kan lyden/DD ikke skifte. Skift indstillingen "Optisk udgang" på tv'et fra "Auto" til "PCM".

Brug med eksternt udstyr for to-kanals lyd: Hvis lyden skifter, skal du ændre udgangsindstillingen for eksternt udstyr for at aktivere PCM.

Indikator

Sylvom tv'et er tændt, lyser indikatoren I (power) på tv-bordet ikke:

• Kontroller, om netadapterens netledning er sat i stikkontakten.
• Kontakt kundesupportservice.

Indikatoren I (power) blinker rødt: - Der er muligvis opstået en funktionsfejl i produktet. Kontroller, hvor mange gange lysdioden blinker, og kontakt et Sony-servicecenter.

Indikator

Indikator I (power)

Lyser som følger:

Grøn: Tv-bordet er tændt. ("Audiosystem" er indstillet for "Højttalere").

Slukket: Tv-bordet er i standby eller slukket.

2Indikatorer for lydformat

Lyser i overensstemmelse med det lydformat, der sendes til tv-bordet.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

Specifikationer

		SU-B551S SU	B461S SU-B401S
Mål: cm	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C1	27,6 107,9 94,4
	D1	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E2	9,2 27,7 26,1
Vægt på bord:		6,3 kg 5,6 kg	4,9 kg

Forstærker

Nominel effekt Front: 10W + 10W (pr. kanal)

-udgange (3D) Billedpakning

1920× 1080i@ 59,94/60 Hz

Billedpakning

1920× 1080i@ 59,94/60 Hz

Side-om-side (halv)

1920× 1080p@ 59,94/60 Hz

Side-om-side (halv)

1280× 720p@50Hz

Billedpakning

1920× 1080i@50Hz

Billedpakning

1920× 1080i@50Hz

Side-om-side (halv)

1920× 1080p@50Hz

Side-om-side (halv)

1920× 1080p@24Hz

Billedpakning

• Strømforbrug i standby: 0,7 W
• Halogenerede flammehæmmende midler bruges på bestemte printkort. Over 85% af forstærkerblokkens strømeffekt opnås med den komplet digitale forstærker, S-Master.

Design og specifikationer kan ændres uden varsel.

Sikkerhed

Læn dig ikke på eller hæng fra TV'et, når det er monteret på TV-stativet.

TV-stativet kan vælte, eller TV'et kan falde ned og forårsage alvorlig personskade eller dødsfald.

TV'et må ikke installeres på steder, hvor det er udsat for ekstreme temperaturer, for eksempel i direkte sollys, ved en radiator eller et varmeanlæg.

TV'et må ikke installeres på steder, hvor det er udsat for luft direkte fra klimaanlæg.

• Tilslut TV'et med et 3-ledet jordet stik til en stikkontakt, der er jordet.
• Brug kun netledninger fra Sony, og ikke fra andre mærker.
• Nettledningen eller tilkoblingskabelen kan komme i klem når du installerer TV-en eller TV-stativet. Hvis nettledningen eller tilkoblingskabelen blir skadet, kan det føre til brann eller elektrisk støt.
• Unngå å tråkke på nettledningen eller tilkoblingskabelen når du løfter TV-stativet. Nettledningen eller tilkoblingskabelen kan bli skadet, og det kan føre til brann eller elektrisk støt.

• Hvis du snubler over nettledningen eller tilkoblingskabelen, kan TV-stativet velte og forårsake personskade.
• Hvis støpselet trekkes ut av stikkontakten, fjernes all strømforsyning til TV-stativet.

MERKNAD OM STRØMADAPTER

Advarsel

Hvis følgende forholdsregler ikke følges, kan det oppstå skader på personer eller eiendom.

• Hvis TV-stativet installeres på mykt underlag, for eksempel et teppe, legger du først en plate på installasjonsstedet.
• Unngå å installere TV-stativet på et sted der det utsettes for direkte sollys, eller nær en varmekilde.
• TV-stativet må ikke installeres på varme eller fuktige steder, eller utendørs.

Merknader til bruk

Rengjøring

Tørk av TV-stativet med en tørr, myk klut av og til for å holde det rent. Vanskelige flekker kan fjernes ved å tørke med en klut lett fuktet med mildt rengjøringsmiddel. Pass på å tørke av området med en tørr, myk klut etterpå. Bruk ikke kjemikalier som tynner eller bensin, det kan skade overflaten på TV-stativet.

Trekk til skruene ordentlig. Hvis TV-apparatet ikke installeres sikkert, kan det falle ned og forårsake personskade.

Pass på at du ikke skader hender eller fingre under monteringen.

• Ikke flytt TV-stativet ved å holde det i brakettdelen. Vær forsiktig så du ikke skader hender eller fingre når du installerer TV-en.

FORHOLDSREGLER

Om strømkilder

Bruk kabelklemmen som fulgte med TV-en.

• Ikke tvinn strømledningen sammen med de andre kablene.

Trinn 3: Sikkerhetstiltak for å hindre velt

ADVARSEL

Skru en treskrue (4 mm i diameter, medfølger ikke) i bordet. 2 Skru en maskinskrue (M4× 16 medfølger ikke) inn i skruehullet på TV-stativet. Fest treskruen og maskinskruen med en sterk snor (medfølger ikke).

• Ikke koble til PC med HDMI.
• TV-stativet er kompatibelt med Audio Return Channel (ARC)-funksjonen. Hvis du kobler TV-stativet til HDMI IN 1-kontakten på en ARC-kompatibel TV, med en HDMI-kabel, trenger du ikke å koble TV-en til TV-stativet med den digitale optiske ledningen.
• Du kan se bokstavene "ARC" ved siden av TV-ens HDMI-kontakt hvis den er kompatibel med ARC-funksjonen. Selv om du kobler en HDMI-kabel til kontakten, kan du ikke bruke ARC-funksjonen hvis HDMI-kontakten ikke er kompatibel med ARC-funksjonen.
• ARC-funksjonen er kun tilgjengelig når Kontroll for HDMI er slått på.

• Selv om TV-stativet er slått av (aktiv ventemodus), sendes HDMI-signalet fra den tilkoblede komponenten til TV-en via HDMI-kontakten. Du kan nyte bilde og lyd fra komponenten på TV-en.

Tryk på HOME-knappen på fjernkontrollen til TV-en og velg følgende menu;

Indstillinger > AV-indgange opsætning > Kontrol for HDM1 > Pa

Hvis du vil ændre lyden, ændrer du TV'ets lydindstillinger.

• Posisjonskontroll

Selv om TV-strømmen er slået på, lyser (strøm)-indikatoren på TV-stativet ikke:

• Kontroller, om netledningen til strømadapteren er tilsluttet en stikkontakt.
• Kontakt kundeservice.

I(strøm)-indikator blinker rødt: - Der kan være opstået en fejl på produktet. Kontroller, hvor mange gange indikatoren blinker, og kontakt Sonys servicecenter.

Indikator

01(strøm)-indikator

Lyser som følger:

Grønt: TV-stativet er tændt. ("Lydanlæg" er indstillet for "Højttalere").

Af: TV-stativet er i standby eller slukket.

2Lydformatindikatorer
