Typ produktu	TV nábytok (TV stojan)
Značka	Sony
Model	SUB461S
Rozmery (Š x V x H)	107,9 x 68,7 x 27,7 cm (podľa rozmerov uvedených pre model SU-B461S)
Hmotnosť	5,6 kg
Napájanie	100-240 V AC, 50/60 Hz
Príkon (v prevádzke)	12 W
Príkon (v pohotovostnom režime)	0,7 W
Zosilňovač	Digitálny S-Master, menovitý výkon predné 2 x 10 W (8 ohmov, 1 kHz), subwoofer 20 W (6 ohmov, 100 Hz)
Podporované zvukové formáty	Dolby Digital, DTS, Dolby Pro Logic II
Pripojenie	1 HDMI vstup (kompatibilný s ARC), HDMI konektor pre pripojenie TV a prehrávačov
Hlavné funkcie	Ovládanie cez HDMI, synchronizácia zvuku s televízorom, Ovládanie polohy (vyváženie zvuku podľa polohy diváka)
Predné reproduktory	2-pásmové Bass reflex, basový 30 x 100 mm kužeľový, výškový 30 mm kužeľový
Subwoofer	Bass reflex, reproduktor 70 mm kužeľový
Kompatibilita s televízormi	KDL-46HX92x, KDL-46HX82x, KDL-46NX72x
Obsah balenia	Stojan, bočné panely, tesnenie, stojanová konzola, dištančná vložka, skrutky, sieťový adaptér, HDMI kábel, návod na použitie, záručný list
Údržba a čistenie	Jemné suché handrička; na odolné škvrny handrička mierne navlhčená neutrálnym mydlom, potom utrieť suchou handričkou. Nepoužívať riedidlo ani benzín.
Bezpečnosť	Povinné upevnenie na stenu, aby nedošlo k prevráteniu; inštalácia na stabilný povrch; nezakrývať vetracie otvory; používať iba s uvedenými televízormi.
Opraviteľnosť	Výmena napájacieho kábla výhradne v kvalifikovanom servise; v prípade poruchy kontaktovať servis Sony (blikajúca červená kontrolka).

Často kladené otázky - SUB461S SONY

Ktoré televízory sú kompatibilné so stojanom Sony SUB461S?

Stojan je určený pre televízory Sony KDL-46HX92x, KDL-46HX82x a KDL-46NX72x. 'x' v názve modelu zodpovedá čísliciam alebo znakom špecifickým pre jednotlivé regionálne varianty.

Ako upevniť televízor na stojan?

Najprv umiestnite dištančnú vložku stojana na stojan, potom upevnite stojanovú konzolu 4 skrutkami (PSW4×12). Nainštalujte televízor do drážky stojana a upevnite ho 3 upevňovacími skrutkami (PSW5×16). Skrutky utiahnite krútiacim momentom približne 1,5 N·m.

Čo robiť, ak kontrolka napájania stojana bliká červeno?

Červené blikanie signalizuje poruchu. Zaznamenajte počet bliknutí a kontaktujte servisnú podporu Sony.

Ako čistiť stojan na TV?

Použite jemnú suchú handričku. Na odolné škvrny jemne navlhčite handričku neutrálnym mydlom, utrite, potom osušte suchou handričkou. Nikdy nepoužívajte riedidlo, benzín ani agresívne chemikálie.

Je súčasťou balenia HDMI kábel?

Áno, v balení je pribalený High Speed HDMI kábel na pripojenie televízora k stojanu.

Ako zabrániť prevráteniu stojana?

Do steny upevnite skrutku do dreva (priemer 4 mm) a do otvoru stojana skrutku do kovu (M4×16). Spojte obe skrutky pevným lanom (nie je súčasťou balenia) na zaistenie celku.

Môžem používať slúchadlá so stojanom?

Áno, ale v menu systému televízora musíte nastaviť možnosť 'Reproduktory' na 'TV reproduktor', aby ste vypol zvuk stojana a mohli používať slúchadlá.

Podporuje stojan 3D?

Áno, stojan podporuje 3D signály cez HDMI, vrátane formátov 'Packet obrazu' a 'Strana vedľa seba' pre rozlíšenia 720p a 1080i/p.

Ako aktivovať funkciu ARC (Audio Return Channel)?

Pripojte stojan k HDMI IN 1 konektoru televízora kompatibilného s ARC (označený 'ARC'). Aktivujte funkciu 'Ovládanie cez HDMI' v nastaveniach televízora. Zvuk z televízora sa potom prenesie cez stojan.

Aký je výkon zosilňovača?

Digitálny zosilňovač S-Master poskytuje 2×10 W pre predné reproduktory (8 ohmov, 1 kHz, THD <1%) a 20 W pre subwoofer (6 ohmov, 100 Hz, THD <1%).

NÁVOD NA OBSLUHU SUB461S SONY

Poznámky o pripojení HDMI

Používanie so slúchadlami:

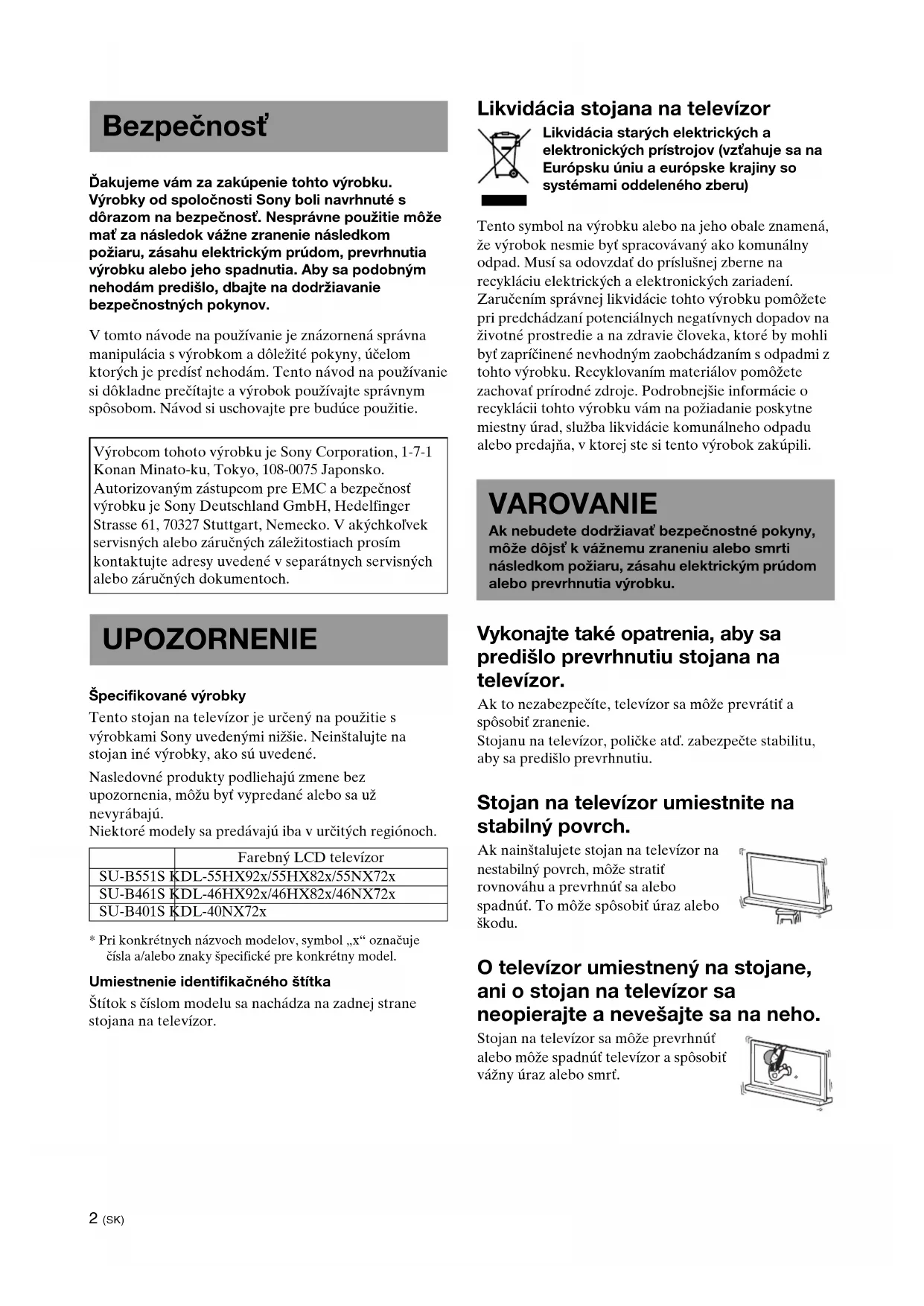

Ďakujeme vám za zakúpenie tohto výrobku. Výrobky od spoločnosti Sony boli navrhnuté s dôrazom na bezpečnosť. Nesprávne použitie môže mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrhnutia výrobku alebo jeho spadnutia. Aby sa podobným nehodám predišlo, dbajte na dodržiavanie bezpečnostných pokynov.

V tomto návode na používanie je znázornená správna manipulácia s výrobkom a dôležité pokyny, účelom ktorých je predísť nehodám. Tento návod na používanie si dôkladne prečítajte a výrobok používajte správnym spôsobom. Návod si uschovajte pre budúce použitie.

Výrobcom tohto výrobku je Sony Corporation, 1-7-1 Konan Minato-ku, Tokyo, 108-0075 Japonsko. Autorizovaným zástupcom pre EMC a bezpečnosť výrobku je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Nemecko. V akýchkoľvek servisných alebo záručných záležitostiach prosím kontaktujte adresu uvedenú v separátnych servisných alebo záručných dokumentoch.

UPOZORNENIE

Špecifikované výrobky

Tento stojan na televízor je určený na použitie s výrobkami Sony uvedenými nižšie. Neinštalujte na stojan iné výrobky, ako sú uvedené.

Nasledovné produkty podliehajú zmene bez upozornenia, môžu byť vypredané alebo sa už nevyrábajú.

Niektoré modely sa predávajú iba v určitých regiónoch.

	Farebný LCD televízor
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

• Pri konkrétnych názvoch modelov, symbol „x“ označuje čísla a/alebo znaky špecifické pre konkrétny model.

Umiestnenie identifikačného štítka

Štítok s číslom modelu sa nachádza na zadnej strane stojana na televízor.

Likvidácia stojana na televízor

Likvidácia starých elektrických a elektronických prístrojov (vzťahuje sa na Európsku úniu a európske krajiny so systémami oddeleného zberu)

Tento symbol na výrobku alebo na jeho obale znamená, že výrobok nesmie byť spracovávaný ako komunálny odpad. Musí sa odovzdať do príslušnej zberne na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku pomôžete pri predchádzaní potenciálnych negatívnych dopadov na životné prostredie a na zdravie človeka, ktoré by mohli byť zapríčinené nevhodným zaobchádzaním s odpadmi z tohto výrobku. Recyklovaním materiálov pomôžete zachovať prírodné zdroje. Podrobnejšie informácie o recyklácii tohto výrobku vám na požiadanie poskytne miestny úrad, služba likvidácie komunálneho odpadu alebo predajňa, v ktorej ste si tento výrobok zakúpili.

VAROVANIE

Ak nebudete dodržiavať bezpečnostné pokyny, môže dôjsť k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.

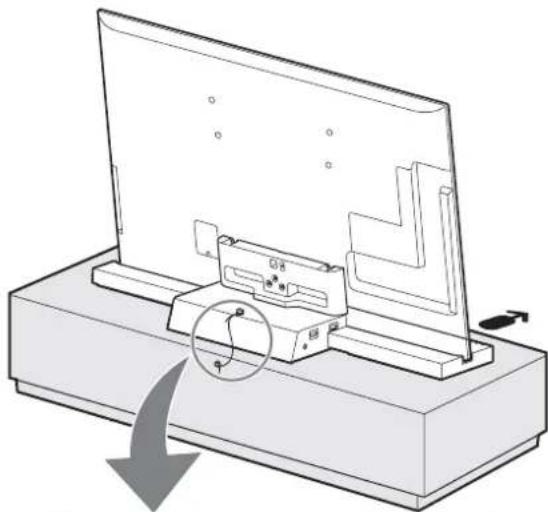

Vykonajte také opatrenia, aby sa predišlo prevrhnutiu stojana na televízor.

Ak to nezabezpečíte, televízor sa môže prevrátiť a spôsobiť zranenie.

Stojan na televízor, poličke atď. zabezpečte stabilitu, aby sa predišlo prevrhnutiu.

Stojan na televízor umiestnite na stabilný povrch.

Ak nainštalujete stojan na televízor na nestabilný povrch, môže stratiť rovnováhu a prevrhnúť sa alebo spadnúť. To môže spôsobiť úraz alebo škodu.

O televízor umiestnený na stojane, ani o stojan na televízor sa neopierajte a nevešajte sa na neho.

Stojan na televízor sa môže prevrhnúť alebo môže spadnúť televízor a spôsobiť vážny úraz alebo smrť.

Nezakrývajte vetracie otvory na televízore.

Vetracie otvory na televízore sú dôležité na zaistenie spoľahlivej prevádzky televízora a jeho ochrany pred prehriatím.

Dávajte pozor, aby ste vetracie otvory neblokovali ich zakrytím, napríklad látkou a inými materiálmi. - Nikdy nedovoľte, aby sa do vetracích otvorov vyliala kvapalina, alebo aby do nich spadli pevné predmety.

Na televízor nekladte predmety naplnené tekutinami, ako napríklad vázy.

Televízor napájaný z káblovej elektrickej siete nepoužívajte v blízkosti vody, napríklad blízko vane, umývadla, kuchynskej výlevky, práčovne, ale ani vo vlhkej pivnici alebo pri bazéne.

Televízor neumiestňujte na miesta vystavené extrémnym teplotám, ako je priame slnečné žiarenie, blízkosť radiátorov alebo ohrievačov.

Televízor sa môže v takýchto podmienkach prehriať a následne sa môže zdeformovať kryt, alebo sa môže vyskytnúť porucha.

Televízor neumiestňujte na miesta vystavené priamemu pôsobeniu klimatizácie.

Vnútri televízora môže dôjsť ku kondenzácii, čo môže spôsobiť poruchu.

Okolo televízora zabezpečte adekvátny priestor na dostatočné vetranie.

Okolo televízora nechajte dostatok miesta podľa ilustrácií nižšie.

Okolo zostavy nechajte aspoň toľko miesta.

• Pripojte TV prijímač pomocou trojvodičovej zástrčky s uzemnením do zásuvky s ochranným uzemneným pripojením.
• Používajte iba napájacie káble dodávané spoločnosťou Sony, nie iné značky.
• Pri montáži televízora na stojan na televízor predchádzajte priškripnutiu napájacieho alebo prepájacieho kábla. Ak je napájací alebo prepájací kábel poškodený, môže dôjsť k vzniku požiaru alebo zásahu elektrickým prúdom.
• Pri prenášaní stojana na televízor nestúpajte na napájací ani na prepájací kábel. Napájací alebo prepájací kábel sa môže poškodiť a môže tak dôjsť k vzniku požiaru alebo zásahu elektrickým prúdom.

V prípade zakopnutia o napájací alebo prepájací kábel môže dôjsť k prevrhnutiu stojana na televízor a k úrazu. - Vytiahnutím napájacieho kábla z elektrickej zásuvky na stene kompletne odpojíte od elektrického napätia aj stojan.

POZNÁMKA, KTORÁ SA TÝKA SIETOVÉHO ADAPTÉRA

Varovanie

Aby ste znížili riziko požiaru alebo elektrického šoku, nevystavujte toto zariadenie dažďu ani vlhkosti.

Aby ste predišli riziku požiaru alebo šoku, neumiestňujte na zariadenie objekty naplnené tekutinami, ako napríklad vázy.

Toto zariadenie neinštalujte v uzavretom priestore, ako je knižnica alebo podobný objekt.

Uistite sa, prosím, že sieťová zásuvka je nainštalovaná v blízkosti zariadenia a bude ľahko dostupná. - Uistite sa, že používate dodávaný sieťový adaptér a sieťový kábel. Nepoužívajte žiadny iný sieťový adaptér. Môže to spôsobiť nesprávnu činnosť. - Sieťový adaptér pripojte k ľahko dostupnej sieťovej zásuvke. Sieťový kábel neomotávajte okolo sieťového adaptéra. Drôt sa môže zlomiť a/alebo to môže spôsobiť poruchu TV. Nedotýkajte sa sieťového adaptéra mokrými rukami. - Ak si všimnete nejakú abnormalitu na sieťovom adaptéri, okamžite ho odpojte od sieťovej zásuvky. Zariadenie sa neodpája od zdroja napájania, pokiaľ je pripojené k sieťovej zásuvke, aj keď ste samotné zariadenie vypli.

UPOZORNENIE

Ak nebudete dodržiavať nasledujúce bezpečnostné opatrenia, môže dôjsť k úrazu alebo škode na majetku.

Okrem špecifikovaných výrobkov nemontujte žiadne iné zariadenia.

Tento stojan na televízor je určený na použitie iba so špecifikovanými výrobkami. Ak na stojan namontujete iné zariadenie než je špecifikované, môže spadnúť, rozbiť sa alebo spôsobiť úraz. Ilustrácie v tejto príručke znázorňujú model KDL-40NX72x, pokiaľ nie je uvedené inak.

Televízor nezabudnite zaistiť.

Televízor na stojane na televízor zaistite pomocou dodaných skrutiek. Ak nie je televízor bezpečne namontovaný, môže spadnúť alebo sa môže stojan na televízor prevrhnúť a spôsobiť tak úraz.

Poznámky k montáži

Dávajte pozor, aby stojan na televízor nebol namontovaný našikmo alebo nakrivo. Aby ste tomu zabránili, dodržiavajte nasledujúce bezpečnostné opatrenia.

• Ak stojan na televízor umiestňujete na mäkkom povrchu, ako napr. na rohoži alebo koberci, majte na miesto montáže položenú dosku.
• Stojan na televízor neumiestňujte na mieste vystavenom priamemu slnečnému svetlu alebo v blízkosti kúrenia.
• Stojan na televízor neumiestňujte na horúcom, vlhkom mieste alebo vonku.

Poznámka k používaniu

Čistenie

Čistotu stojana na televízor udržiavajte občasným utretím suchou mäkkou handričkou. Ťažko odstrániteľné škvrny odstránite utretím handričkou navlhčenou v jemnom saponáte. Nezabudnite potom toto miesto utrieť suchou mäkkou handričkou. Nepoužívajte chemikálie, ako napr. riedidlo alebo benzín, lebo tie povrchovú úpravu stojana na televízor poškodzujú.

Zaistite, aby umiestňovanie televízora na stojan na televízor vykonávali aspoň dve osoby. Ak montáž vykonáva iba jedna osoba, môže dôjsť k nehode alebo k úrazu.

Skrutky bezpečne utiahnite. Ak nie je televízor namontovaný správne, môže dôjsť k jeho prevrhnutiu a následnému úrazu.

Dávajte pozor, aby ste si pri montáži neporanili ruky alebo prsty.

• Stojan na televízor nepresúvajte držiac ho za stĺpik. Dávajte pozor, aby ste si pri montáži televízora neporanili ruky alebo prsty.

UPOZORNENIA

Zdroje napájania

HDMI, logo HDMI a názov technológie High-Definition Multimedia Interface sú ochranné známky alebo registrované obchodné známky spoločnosti HDMI Licensing LLC v Spojených štátoch a iných krajinách.

"BRAVIA" je ochranná známka spoločnosti Sony Corporation.

Digital Surround

PRO

FRONT SURROUND

Digital Amplifier

Poznámka o vyberaní stojana na televízor zo škatule

Stojan na televízor držte a manipulujte s ním opatrne.

Krok 1: Kontrola súčiastok

Názov Množstvo
Stojan	1
Zadný kryt L*	1
Zadný kryt R*	1
Spoj	1
Krk	1
Podložka**	1
Montážna skrutka na upevnenie stípika stojana na televízor (PSW5 × 16) (× 3) Skrutka spoja (PSW5 × 16) (× 3)	6
Skrutka na upevnenie krku (PSW4 × 12)	4
Adaptér na striedavý prúd (ACDP-001) 1
Kábel clerktrického napájania
Vysoko rychlostné kábel HDMI 1
Námod na použitic 1
Záručný list

• Len pre model SU-B551S. ** Len pre modely SU-B551S/461S.

VAROVANIE

Ak sa elektrický napájací kábel pricvikne pod alebo medzi jednotlivé diely zariadenia, môže dôjsť ku skratu alebo zásahu elektrickým prúdom. V prípade zakopnutia o napájací alebo prepájací kábel môže dôjsť k prevrhnutiu stojana na televízor a k úrazu.

Umiestnenie zvážte a stojan na televízor umiestnite skôr, ako začnete s montážou televízora.

Vzhľadom na to, že je televízor ťažký, odporúčame, aby ste najprv vybrali miesto pre montáž a stojan na televízor dostavili priamo na mieste.

Informácie o odmontovaní stolového stojana od televízora nájdete v návode na používanie vášho televízneho prijímača.

Krok 2:

Montáž televízora

Pred montážou

Pred montážou sa uistite, že máte k dispozícii krížový skrutkovač Phillips, vhodný na príslušné skrutky. - Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 N·m [15 kgf·cm].

1 Umiestnite podložku na stojan.

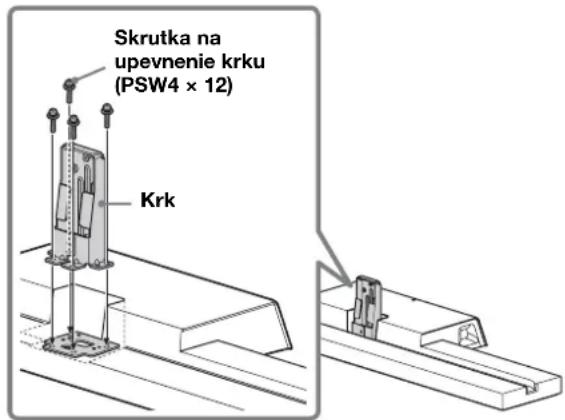

2 Primontujte krk a podložku (len pre modely KDL-55HX82x/46HX82x/55NX72x/46NX72x) k stojanu na televízor štyrmi skrutkami na upevnenie krku (PSW4 × 12) (dodávajú sa).

3 Keď prenášate TV prijímač, držte ho tak, ako je zobrazené na nasledujúcom obrázku.

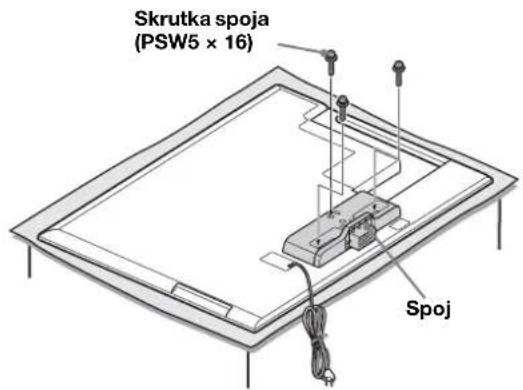

4 Tromi skrutkami (PSW5 × 16) (dodáva sa) dodaný spoj primontujte na zadnú časť televízora.

Dodaný spoj sa upevní zasunutím.

Vybraté skrutky si odložte. Pri demontáži stolového stojana z displeja položte displej obrazovkou nadol na pevný rovný povrch, ktorý je väčší ako displej. - Aby sa predišlo poškodeniu povrchu LCD displeja, skôr ako ho položíte na podložku, prestrite na ňu jemnú tkaninu.

UPOZORNENIE

Následkom tlaku alebo úderov na povrch displeja sa LCD displej môže rozbiť alebo poškodiť. Displej položte obrazovkou nadol na pevný a rovný povrch tak, aby stolový stojan presahoval cez okraj povrchu podložky.

Ak bude obrazovka displeja a stolový stojan na rovnakej úrovni plochy podkladu, vznikne nestabilita, následkom ktorej sa počas zásahu môže displej poškodiť.

5 Televízor namontujte na stojan na televízor.

Šípka smeruje k prednej časti stojana na televízor.

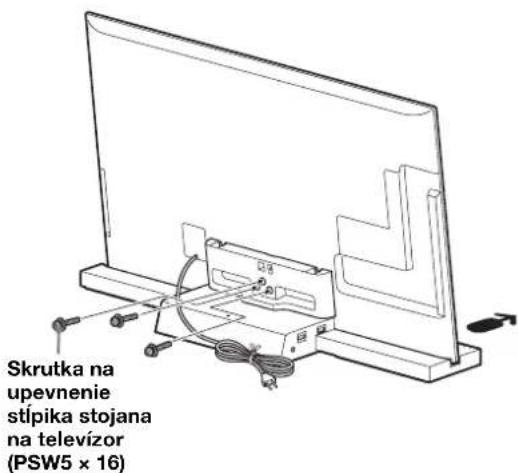

6 Televízor a stojan na televízor zaistite tromi skrutkami na upevnenie stĺpika stojana na televízor (PSW5 × 16) (dodáva sa).

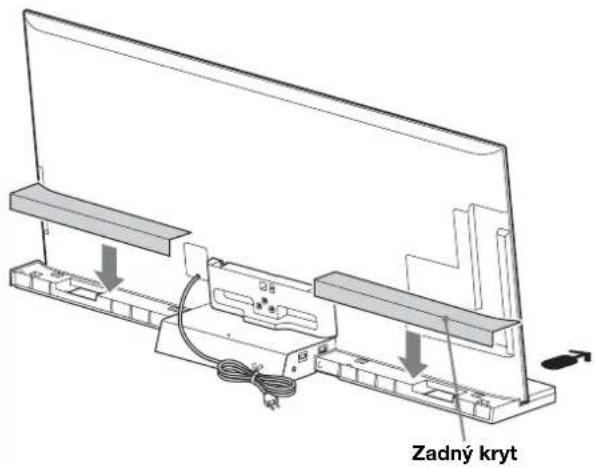

7 Na stojan na televízor namontujte zadný kryt. (Len pre model SU-B551S)

8 Zväzovanie káblov.

Kábel elektrického napájania nenavíjajte spolu s ostatnými káblami.

Krok 3: Bezpečnostné opatrenia na zabránenie prevrhnutiu

VAROVANIE

Vykonajte opatrenia, aby ste zabránili prevrhnutiu stojana na televízor, čo by mohlo mať za následok úraz a poškodenie.

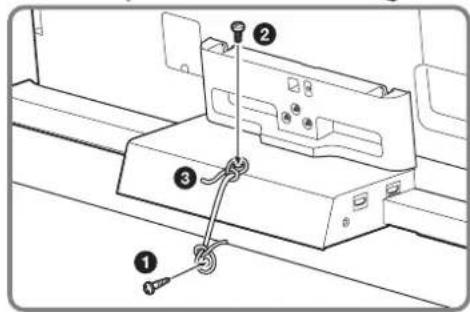

Zaskrutkujte do dosky skrutku do dreva (s priemerom 4 mm, nedodáva sa). Zaskrutkujte skrutku do kovu (M4 × 16, nedodáva sa) do otvoru pre skrutku v stojane na televízor. Skrutku do dreva a skrutku do kovu zviažte silným lankom (nedodáva sa).

Krok 4:

Pripájanie televízora a prehrávača

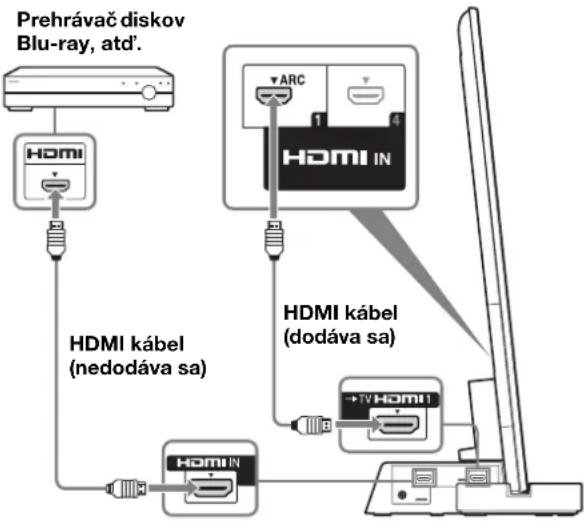

Televízor prepojte so stojanom na televízor cez HDMI IN 1 rozhranie pomocou kábla HDMI.

Pri prepájaní komponentov kompatibilných so Sony „BRAVIA“ Sync pomocou káblov HDMI je možné postup zjednodušiť, keď nastavíte funkciu ovládania HDMI pre televízor TV.

Neprepájajte počítač pomocou HDMI. - Stojan na televízor je kompatibilný s funkciou ARC (Audio Return Channel). Ak stojan na televízor prepojíte pomocou HDMI kábla so vstupom televízora HDMI IN 1 kompatibilným s ARC, nebude už potrebné prepájať televízor so stojanom na televízor pomocou optického kábla. - Ak je televízor kompatibilný s funkciou ARC, vedľa HDMI konektora na televízore sa nachádzajú písmená „ARC“. Ak aj kábel HDMI pripojíte k HDMI konektoru, ale tento nie je s funkciou ARC kompatibilný, funkciu ARC nie je možné použiť. - Funkcia ARC je k dispozícii, iba keď ovládanie pre HDMI je zapnuté.

• Aj keď je stojan na televízor vypnutý (aktívny pohotovostný režim), bude sa HDMI signál prenášať z komponentu pripojeného k televízoru cez HDMI pripojenie. Vychutnajte si obraz a zvuk z komponentu na televízore.

Poznámky k HDMI prepojeniam

• Použite vysokorýchlostný kábel HDMI. Ak použijete štandardný kábel HDMI, 1080p, Deep Colour alebo 3D (3-rozmerné) obrazy sa nemusia zobrazovať korektne.
• Odporúča sa používať schválený kábel HDMI.
• Ak je obraz alebo zvuk z komponentu pripojeného káblom HDMI nekvalitný, skontrolujte nastavenia pripojeného komponentu.
• Zvukové signály (vzorkovacia frekvencia, bitová hĺbka atď.) prenášané z HDMI konektora môžu byť potlačené pripojeným komponentom.
• Ak sa vzorkovacia frekvencia alebo počet kanálov výstupných zvukových signálov z prehrávajúceho komponentu prepne, zvuk sa môže prerušiť.
• Ak pripojený komponent nie je kompatibilný s technológiou ochrany autorských práv (HDCP), obraz a/alebo zvuk z výstupného HDMI konektora televízora môže byť rušivo deformovaný alebo nemusí byť prenášaný vôbec. V takom prípade skontrolujte špecifikácie parametrov pripojeného komponentu.
• Neodporúča sa používať konverzný kábel HDMI-DVI. Tento systém podporuje prenos hĺbky farieb Deep Colour, „x.v.Colour“ a 3D (3-rozmerný obraz).

Krok 5:

Realizácia nastavenia televízora

Skôr ako pripojíte napájací kábel AC adaptéra stojana na televízor do elektrickej zásuvky na stene, pripojte k nemu všetky ostatné komponenty a TV prijímač.

• Stojan na televízor pripojte do ľahko dostupnej elektrickej zásuvky so striedavým prúdom. Ak na stojane na televízor po pripojení spozorujete niečo neobvyklé, napájací kábel z elektrickej zásuvky okamžite vytiahnite.

Funkciu „Ovládanie pre HDMI“ nastavte na „Zap.“

Na diaľkovom ovládači televízora stlačte tlačidlo HOME a z ponuky vyberte nasledovné: Nastavenia > Externé vstupy > Nastavenie HDMI > Ovládanie pre HDMI > Zap.

V ponuke „Reproduktory“ nastavte „Audio systém“.

Na diaľkovom ovládači televízora stlačte tlačidlo SYNC MENU a z ponuky vyberte nasledovné: Reproduktory > Audio systém

• Po dokončení nastavení pre postupy 1 a 2 sa indikátor I (napájanie) rozsvieti na zeleno.

- Režim Vyber scény

Tento stojan na televízor sa automaticky zosynchronizuje so zvukom televízora a spolupracuje s funkciou výberu scény tak, že pre zvolenú scénu vyberie váš obľúbený zvuk.

Zvuk zmeníte zmenou nastavení zvuku televízora.

- Nastavenie pozície

Použitie s duálnym zvukom digitálneho televízneho vysielania:

V závislosti od vysielania nie je možné zvuk prepnúť. Prepnite nastavenie „Optický výstup" televízora z „Auto" na „PCM". Použitie s externým zariadením pre duálny zvuk: - Ak sa zvuk nedá prepnúť, prepnite nastavenie audio výstupu externého zariadenia na aktiváciu PCM.

Indikátor

Aj keď je hlavný vypínač napájania televízora zapnutý, indikátor | (napájanie) na stojane na televízor nesvieti:

• Skontrolujte, či je napájací kábel AC adaptéra zapojený do elektrickej zásuvky na stene.
• Problém konzultujte so servisom podpory.

Zelená: stojan na televízor je zapnutý. („Audio system" je nastavený na Reproduktory.).

Vyp.: stojan na televízor je v pohotovostnom režime alebo je vypnutý.

2 Indikátory audio formátu

Svieti podľa audio formátu, ktorého vstup je pripojený k stojanu na televízor.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

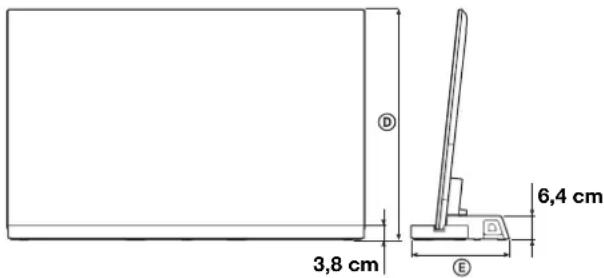

Technické údaje

		SU-B551S SU	-B461S SU-B401S
Rozmery: cm	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C	127,6	107,9	94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E2	9,2 27,7 26,1
Hmotnostojana:		6,3 kg	5,6 kg	4,9 kg

Zosilňovač

Menovitý výkon Predný: 10W + 10W (na kanál)

8 ohmov, 1 kHz, THD menší ako 1%

Subwoofer: 20W 6 ohmov, 100Hz THD menší ako 1 %

HDMI

Konektor HDMI konektor

Vidovstupy/ 720× 480p (60 Hz) 16:9

výstupy 1280× 720p (60Hz) 16:9

1920× 1080i (60Hz) 16:9

1280× 720p (50Hz) 16:9

720 (1440) × 480i (60 Hz) 4:3

720 (1440) × 480i (60 Hz) 16:9

720 (1440) × 576i (50 Hz) 4:3

720 (1440) × 576i (50 Hz) 16:9

1920 × 1080p (60 Hz) 16:9

720 × 576p (50 Hz) 16:9

1920 × 1080i (50 Hz) 16:9

1920 × 1080p (50 Hz) 16:9

1920 × 1080p (24 Hz) 16:9

1920 × 1080p (30 Hz) 16:9

1280 × 720p (24 Hz) 16:9

1280 × 720p (30 Hz) 16:9

výstupy (3D) Balíky obrázkov

1920 × 1080i @ 59,94 / 60 Hz

Balíky obrázkov

1920 × 1080i @ 59,94 / 60 Hz

• Príkon (spotreba) v pohotovostnom režime: 0,7 W. V prípade určitých dosiek plošných spojov sa halogénové žiarovky nepoužívajú. Viac ako 85 % výkonu zosilňovača sa dosahuje v prípade plnohodnotného digitálneho zosilňovača S-Master.

Dizajn a špecifikácie parametrov sa môžu zmeniť bez upozornenia.
