MANUALE UTENTE SUB461S SONY

Informazioni sulla sicurezza

Complimenti per l'acquisto del presente prodotto. I prodotti Sony sono progettati per essere sicuri. Se il prodotto viene utilizzato in modo errato si potrebbero verificare infortuni gravi dovuti a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto stesso. Onde evitare tali incidenti, assicurarsi di osservare le appropriate precauzioni per la sicurezza.

Nel presente manuale di istruzioni vengono descritte importanti precauzioni necessarie per garantire il corretto uso del prodotto e per evitare incidenti. Leggere attendamente il presente manuale e utilizzare il prodotto in modo corretto. Assicurarsi di conservare il presente manuale per riferimenti futuri.

Il fabbricante di quello prodotto è Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda Germania. Per qualsiasi problema relativo all'assistenza o alla garanzia, si prega di fare riferimentoagli indirizzi significati nei documenti di assistenza e garanzia forniti con il prodotto.

AVVERTIMENTO

Prodotti specificati

Questo supporto è progettato per essere impiegato con i prodotti Sony fatto specificati. Non utilizzato con prodotti diversi.

I seguenti prodotti sono soggetti a modifiche perché preavviso, potrebbero essereCsauriti oppure la loro produzione potrebbe essere stata interrotta.

Inoltre, alcuni modelli vengono venduti soltanto in alcune regioni.

	Televisore a colori LCD
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

• Nei nomi dei modelli, "x" indica numero e/o caratteri utilizzati per designare i singoli modelli di unaserie.

Ubicazione della targhetto di identificazione

La targhetto del n. di modello è ubicata sulla parte posteriore del supporto per tevisore.

Smaltimento del supporto per tevisore

Trattamento del dispositivo elettrico o elettronico a fine vita (applicable in tutti i paesi dell'Unione Europea e in altri paesi europei conistema di raccolta differenziata)

Questo significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiutto domestico, ma deve"Invece essere consecnato ad un punto di raccolta appropriato per il ricerca di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sa smaltito correttamente, voi contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il risciclaggio dei materiali aiuita a conservare le risorse naturali. Per informazioni più dettagliate circa il risciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negazio dove I'avete acquistato. In caso di smaltimento abusivo di apparecchiature elettriche e/o elettroniche potrebbero essere applicate le sanzioni previste alla normativa applicabile (valido solo per l'italia).

ATTENZIONE

Se le precazioni riportate di seguito non vengono rispetto, potrebbero verificarsi infortuni gravi o mortali a causa di incendi, scosse elettriche o in seguito al capovolgimento del prodotto.

Si raccomanda di adottare misure\ atte a prevenire il capovolgimento\ del supporto per tevisore.

Diversamente, è possibile che il teilevisore cada e provochi ferite a persona.

Fissare il supporto per teilevisore, il rack, ecc. in modo da prevenirne il capovolgimento.

Si raccomanda di installare il supporto per tevisore su una superficie stabile.

Se viene installato su una superficie instabile, il supporto per teilevisore potrebbe sbilanciarsi e capovolgersi o cadere. Ciò potrebbe causare anni o lesionsi.

Non appoggiarsi né aggrapparsi al tevisore quando è installato sul supporto per tevisore.

Il supporto per teilevisore potrebbe capovolgersi, oppure il teilevisore potrebbe cadere provocando infortuni gravi o mortali.

Non ostruire la presa di ventilazione del teilevisore.

Le prese di ventilazione nel teilevisore sono necessarie per garantire il funzionamento affidabile del teilevisore e proteggerlo dal surriscaldamento.

Non ostruire né coprire le presi di ventilazione con un panno o altri materiali.
- Evitare in qualsiasi circostanza di far cadere liquidi od oggetti solidi nelle prese di ventilazione.

Non posizionare oggetti pieni di liquidi, come ad esempio un vaso o una pianta in vaso, sul tevisore.

Non utilizzato un tevisore alimentato alla linea elettrica vicino all'acqua; ad esempio, vicino a una vasca da bagno, un lavabo, un lavandino, una vasca per lavare i panni, una cantina umida o vicino a una piscina eosi via.

Non installare il tevisore in luoghi soggetti a temperature estreme, come ad esempio la luce diretta del sole, vicino a un radiatore o a un impianto di ventilazione ad aria calda.

In tali condizioni, il tevisore potrebbe surriscaldarsi con la possibilità di deformazione dell'involucro e/o di malfunzionamenti del tevisore stesso.

Non installare il tevisore in un luogo esposto direttamente a un impianto di condizionamento dell'aria.

L'umidità potrebbe condensare all'interno e causare malfunzionamenti del teilevisore.

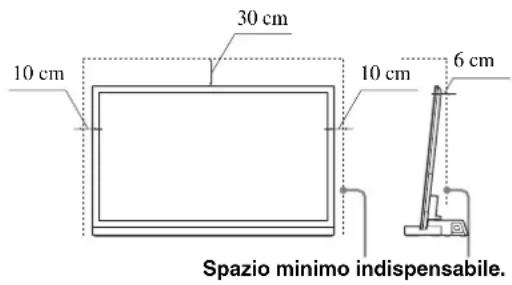

Lasciare uno spazio adeguato intorno al teilevisore per garantire una circolazione dell'aria appropriata.

Lasciare uno spazio adeguato intorno al tevisore come indicato di seguito.

Cavo di alimentazione CA

• Collegare il teilevisore utilizzando a una spina a tre poli con messa terra ad una presa di rete dotata di collegamento protettivo a terra.
• Utilizzare soltanto i cavi di alimentazione CA Sony in dotazione e non quelli di altri marchi.
• Durante l'installazione del teilevisore sul supporto per teilevisore, prestare attenzione affinché il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati. Se il cavo di alimentazione CA o il cavo di collegamento vengono danneggiati, si potrebbero verificare incendi o scosse elettriche.
• Fare attenuation a non calpestare il cavo di alimentazione CA o il cavo di collegamento nelle si trasporta il supporto per teilevisore. Il cavo di alimentazione CA o il cavo di collegamento potrebbero venire danneggiati e si potrebbero verificare incendi o scosse elettriche.
• Se si inciampa sul cavo di alimentazione CA o il cavo di collegamento, il supporto per tevisore potrebbe capovolgersi provocando infortuni.
• Lo scollegamento del cavo di alimentazione CA alla presa a muro consentirà di eliminare l'alimentazione dal supporto per teilevisore.

NOTA SULL'ADATTATORE DI ALIMENTAZIONE

Avverenza

Per ridurre il rischio di incendi o di scosse elettriche, non esporre l'apparecchio a pioggia o umilità.

Per evitare il rischio di incendi o scosse elettriche, non collocare sull'apparecchio oggetti contenti liquidi, ad esempio vasi o simili.

Evitare di installare l'apparecchio in spazi limitati, ad esempio su una libreria o luoghi simili.

• Accertarsi che la presa di rete sia installata vicino all'apparecchio e sua migliormente accessibile.

(Continua)

3 (IT)

• Accertarsi di utilizzare l'adattatore e il cavo di alimentazione in dotazione.
• Non utilizzato un adattatore di alimentazione diverso. Potrebbe provocare un malfunzionamento.
• Collegare l'adattatore di alimentazione ad una presa di rete lavoramente accessibile.
  Non avvolgere il cavo di alimentazione attorno all'adattatore. L'animal potrebbe spezzarsi e/o provocare anomalie di funzionamento al teilevisore.
• Non toccare l'adattatore di alimentazione con le mani bagnate.
• Qualora si noti un'anomalia nell'adattatore di alimentazione, scollegarlo immediamente alla presa di rete.
• Anche se l'apparecchio è stato spento, quello non è scollegato alla rete elettrica finché rimane collegato alla presa di rete.

AVVERTIMENTO

In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi ferite o danni a oggetti.

Non installare appearecchi diversi dal prodotto specificato.

Questo supporto per teilevisore è progettato per essere impiegato esclusivamente con i prodotti sotto specificati. Se si installano apparentcchi diversi da quelli specificati, è possibile che cadano o si rompano e provochino infortuni. Salvo diversamente specificato, le illustrazioni riportate nel presente manuale si riferisce con ai modelli KDL-40NX72x.

Si raccomanda di fissare il teilevisore.

Fissare il tevisore al supporto per tevisore utilizzando le viti fornite. Se il tevisore non viene installato in modo sicuro, potrebbe cadere, oppure il supporto per tevisore potrebbe capovolgersi provocando infortuni.

Notasull'installazione

Installare il supporto per tevisore su un pavimento solido e piano. Il supporto per tevisore non deve essere installato in posizione inclinata. A quello scopo, osservare le seguenti precauzioni.

• Se il supporto per tevisore deve essere installato su una superficie non rigida, come un tappeto, collocare preventivamente una davola di appoggio nella posizione prescelta.
• Non installare il supporto per teilevisore in luoghi irraggiati alla luce diretta del sole o vincino a una fonte di calore.
• Non installare il supporto per teilevisore in un luogo molto caldo o umido, o all'esterno.

Note sull'utilizzo

Pulizia

Per eliminare lo sporco ostinato, strofinare con un panno leggermente inumidito con sapone neutro. Si raccomanda di asciugare successivamente l'area interessata con un panno morbido asciutto. Non utilizzato prodotti chimici, quali ad esempio solventi o benzina, in quanto potrebbero danneggiare il rivestimento superficiale del supporto per tevisore.

Assicurarsi che l'installazione venga eseguita da due o più personne.

Assicurarsi che l'installazione del teilevisore sul supporto per teilevisore venga eseguita da due o più personne. Se si tenta di eseguire l'installazione da soli, si potrebbero verificare incidenti o lesions.

Non apportare modifiche al supporto per tevisore.

In caso contrario, potrebbe cadere e provocare lesioni.

Si raccomanda di installare correttamente il tevisore attenuendosi alle istruzioni.

Serrare accuramente le viti. Se non viene installato in modo sicuro, il tevisore potrebbe cadere provocando lesioni.

Fare attenzione a non ferirsi le mani o le dita durante il montaggio.

• Non spostare il supporto per tevisore afferrandolo per il montante.
• Durante l'installazione del teilevisore,fare attenzione a non ferirsi le dità o le mani.

PRECAUZIONI

Informazioni sulle sorgenti di alimentazione

• Se non si utilizza il supporto per televisione per molto tempo, accertarsi di scollegare il supporto per televisione alla presa a muro. Per scollegare il cavo di alimentazione CA, afferrare la spina, non tirare mai il cavo.
• Il cavo di alimentazione CA deve essere modificato soltanto presso un centro di assistenza qualificato.

Informazioni sul funzionamento

Prima di collegare altri componenti, accertarsi di spegnere e scollegare il supporto per teilevisore.

Copyright

Il presente supporto per teilevisore incorpora Dolby* Digital, Pro Logic Surround e DTS** Digital Surround System.

• Prodotto su licenza di Dolby Laboratories.
  Dolby, Pro Logic e il symbolo della dopbia D sono marchi di fabbrica di Dolby Laboratories.
  ** Prodotto su licenza in conformità con il brevetto USA'n.: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535, nonché altri brevetti rilasciati e in attesa di rilascio negli Stati Uniti e nel mondo. DTS e il Simbolo sono marchi di fabbrica registrati e i loghi DTS Digital Surround e DTS sono marchi di fabbrica di DTS, Inc. Il prodotto comprende il software. © DTS, Inc. Tutti i diritti riservati.

Questo supporto per tevisore incorpora la technologia High-Definition Multimedia Interface (HDMI ^TM ).

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.

"BRAVIA" é un marchio di Sony Corporation.

DOLBY.

DIGITAL

PRO LOGIC II

dt

Digital Surround

HOMI

S-FORCE

PRO

FRONT SURROUND

S-master

Digital Amplifier

Notasull'estrazione del supporto per teilevisore dall'imballo

Afferrare saldamente il supporto per tevisore e maneggiarlo con attenzione.

Punto 1: verifica dei componenti

Nome Quantità
Supporto	1
Coperchio posteriore L*	1
Coperchio posteriore R*	1
Giunto	1
Montante	1
Distanziatore montante**	1
Vite di fissaggio del montante del supporto per tevisore (PSW5 × 16) (× 3)	6
Vite del giunto (PSW5 × 16) (× 3)
Vite montante (PSW4 × 12)	4
Adattatore CA (ACDP-001) 1
Cavo di alimentazione CA
Cavo HDMI ad alta velocità 1
Manuale di istruzioni 1
Scheda della garanzia

* Solo per il modello SU-B551S. ** Solo per i modelli SU-B551S/461S.

ATTENZIONE

Se il cavo di alimentazione CA rimane incastratoizzato o tra i componenti dell'apparecchiatura, si potrebbero verificare cortocircuiti o scosse elettriche. Se si inciampa sul cavo di alimentazione CA o il cavo di collegamento, il supporto per teilevisore potrebbe capovolgersi provocando infortuni.

Decidere la posizione di installazione e appoggiare a terra il supporto per teilevisore prima di installare il teilevisore.

Il teilevisore è pesante, pertanto si consiglia di stabilire preventivamente la posizione di installmente, e di assemblare il supporto per teilevisore in loco.

Consultare le istruzioni per l'uso in dotazione con il tevisore per informazioni sulla procedura di rimozione del supporto da davolo dal tevisore.

Punto 2: installatione del teilevisore

Prima del montaggio

• Prima di procedere con il montaggio, procurarsi un cacciavite a stella adatto alle viti.
• Se si utilizes un cacciavite elettrico, la coppia deve essere parta a circa 1,5 N·m {15 kgf·cm}.

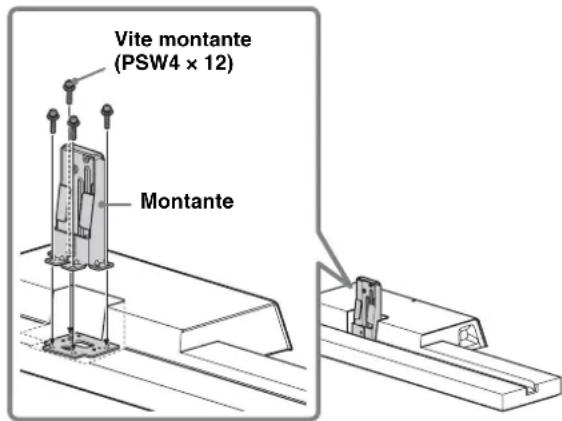

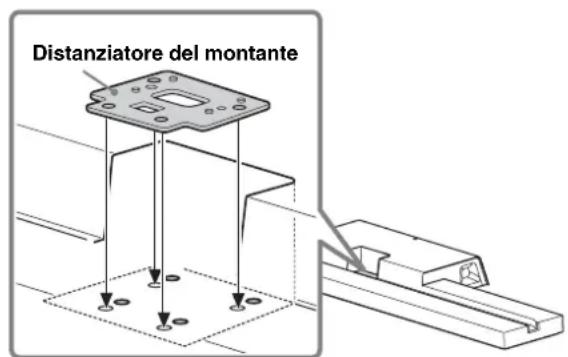

1 Posizione il distanziatore del montante sul supporto per tevisore.

Il distanziatore del montante viene utilizzato per regolare l'altezza del montante e del teilevisore. Assicurarsi di fissare il distanziatore del montante.

Solo per KDL-55HX82x/46HX82x/55NX72x/ 46NX72x:

2 Fissare il montante e il relative distanziatore (solo per KDL-55HX82x/46HX82x/55NX72x/ 46NX72x) al supporto per tevisore con le quattro viti di fissaggio per montante (PSW4 × 12) (in dotazione).

3 Per spostare il tevisore, afferrarlo come molto fatto.

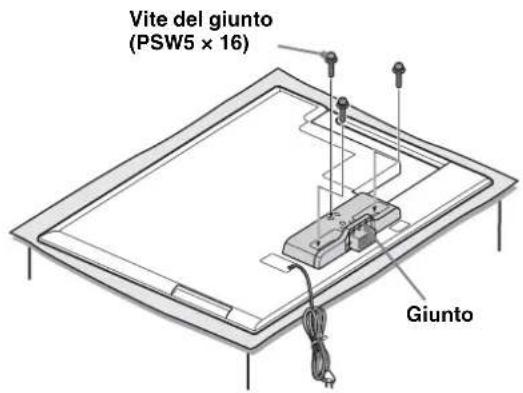

4 Fissare il giunto in dotazione alla parte posteriore del teilevisore con le tre viti (PSW5 × 16) (in dotazione).

Far scorrere il giunto in dotazione sono a che non sare fissato.

• Accertarsi di conservare le viti rimosse.
• Quando si rimuove il supporto da cavolo dal display, posizionare quest'ultimo con la superficie rivolta verso il basso su un piano di lavoro stabile più grande del display.
• Onde evitare che la superficie del display LCD venga danneggiata, accertarsi di posizionare un panno morbido sul piano di lavoro.

AVERTIMENO

• In caso di pressione o urto della superficie del display, il display LCD potrebbe rompersi o danneggiarsi.
• Posizione are display, con la superficie rivolta verso il basso, su una superficie piana e stabile con il supporto da tavolo che sporge dal bordo della superficie. Se si posizione la superficie del display e la base del supporto da tavolo sulla stessa superficie, si creera una condizione di lavoro instabile che potrebbe danneggiare il display.

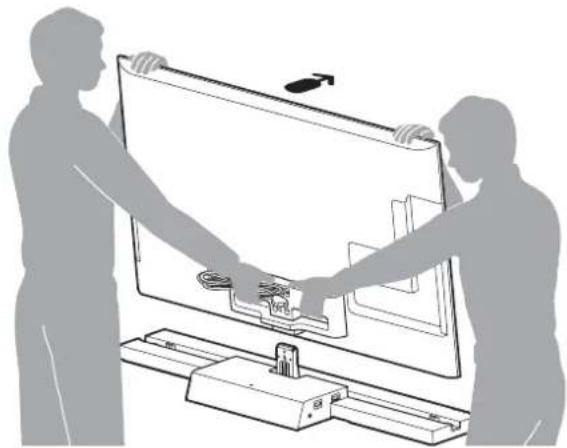

5 Installare il tevisore sul supporto per tevisore.

Installare il teilevisore posizionandolo nella fessura del supporto per teilevisore.

La freccia indica la parte anteriore del supporto per tevisore.

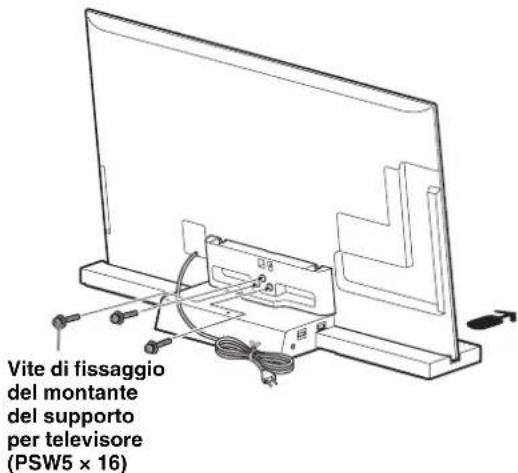

6 Fissare il tevisore e il supporto per tevisore con le tre viti di fissaggio del montante del supporto per tevisore (PSW5 × 16) (in dotazione).

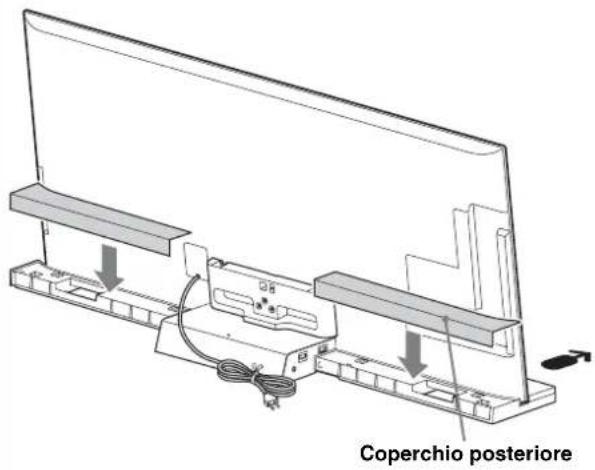

7 Installare il coperchio posteriore sul supporto per tevisore. (Solo per il modello SU-B551S)

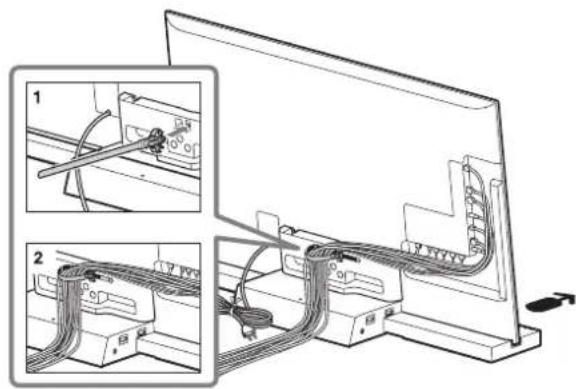

8 Raggruppamento dei cavi.

Utilizzare il fermacavi in dotazione con il tevisore.

• Non raggruppare il cavo di alimentazione CA nelle stesso fascio degli altri cavi.

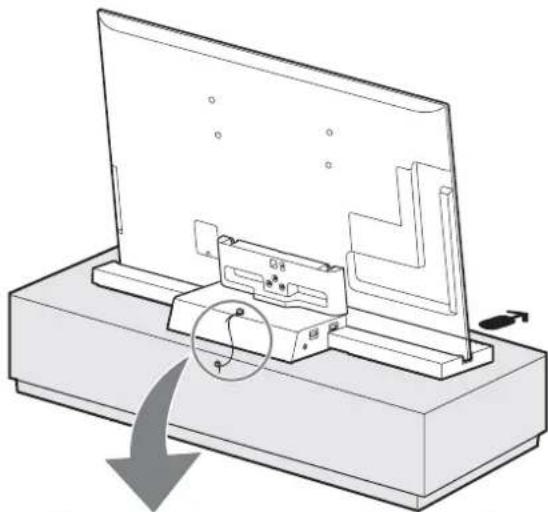

Punto 3: misure di sicurezza per evitare il capovolgimento

ATTENZIONE

Si raccomanda di adottare misure alla prevenire il capovolgimento del supporto per teilevisore,onde evitare possibili infortuni e danni.

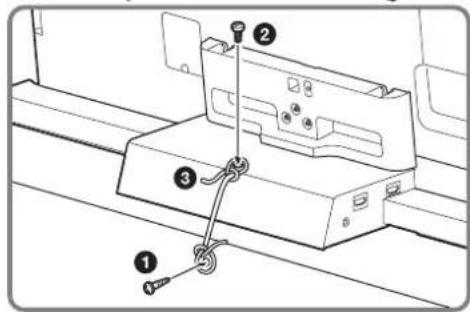

Installare una vite da legno (4 mm di diametro, non in dotazione) nel pannello.
2 Inserire una vite da ferro (M4× 16 non in dotazione) nell'apposto foro del supporto per tevisore.
3 Legare tra loro la vite da legno e la vite da ferro con una corda robusta (non in dotazione).

Punto 4:

Collegamento del teilevisore e dellettore

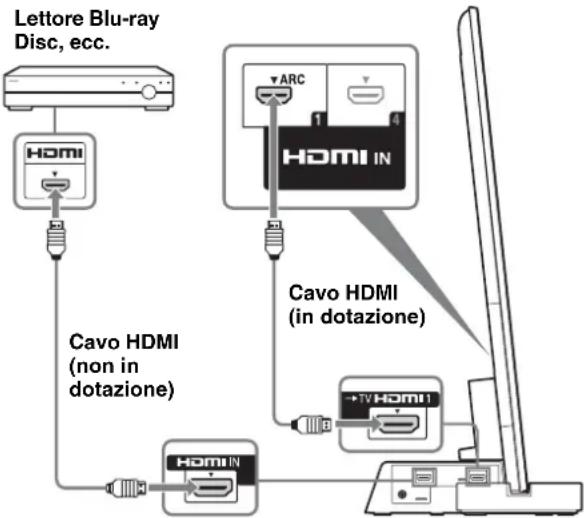

Collegare il tevisore con una HDMI IN 1 al supporto per tevisore utilizzato un cavo HDMI.

Se si collegano componenti compatibili con Sony "BRAVIA" Sync utilizzato cavi HDMI, il funzionamento risulta simplificato nel momento in cui si imposta la funzione Controllo per HDMI per il teilevisore.

Non collegare il PC con HDMI.
- Il supporto per tevisore è compatibile con la funzione Audio Return Channel (ARC). Se si collega il supporto per tevisore alla HDMI N 1 del tevisore compatibile con ARCtramite un cavo HDMI, non è necessario collegare il tevisore al supporto per tevisore con il cavo ottico digitale.
- Se la presa HDMI del 'televisore è compatible con la funzione ARC,'accanto adessa è visible l'indicazione "ARC". Anche se si collega un cavo HDMI alla presa, se la presa di ingressro HDMI non è compatible con la funzione ARC, non è possible utilizzare la funzione ARC.
- La funzione ARC è disponibile solo se la funzione Controllo per HDMI è attivata.

• Anche se il supporto per tevisore è spento (modo standby attivo), il segnale HDMI verrà inviato dal componente collegato al tevisoretramite il collegamento HDMI. É possibile visualizzare le immagini e ascoltare l'audio del componente sul tevisore.

Note sui collegamenti HDMI

• Utilizzare un cavo HDMI ad alta velocità. Se si utilizes un cavo Standard HDMI, le immagini 1080p, Deep Colour o 3D potrebbero non essere visualizzate correttamente.
• Si consiglia l'uso di un cavo HDMI certificato.
• Verificare le impostazioni del componente Collegato se l'imagine è di qualità scadnte o se un componente Collegatotramite cavo HDMI non emette suoni.
• I segnali audio (frequenza di campionamento, lunghezza in bit, ecc.) trasmessi da una presa HDMI possono essere eliminati dal componente collegato.
  L'audio più interrompersi se vengono cambiati la frequenza di campionamento o il numero di canali dei segnali di uscita audio dal componente di riproduzione.
• Se il componente collegato non è compatibile con la Tecnologia di protezione del copyright (HDCP), l'imagine e/o l'audio emessi alla presa HDMI TV OUT potrebbero risultare distorti o assenti. In quello caso, verificare le caratteristiche tecniche del componente collegato.
  L'uso di un cavo di conversione HDMI-DVI non è consigliato.
• Questoistema supporta la trasmissione Deep Colour, "x.v.Color", e 3D.

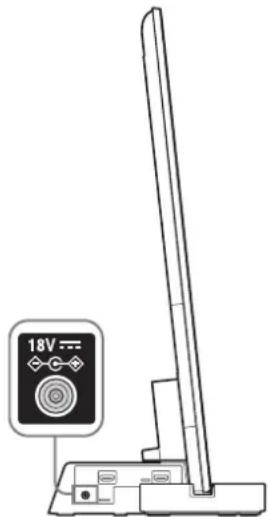

Punto 5: collegamento del cavo di alimentazione CA

Collegare tutti gli altri componenti e il tevisore al supporto per tevisore prima di collegare il cavo di alimentazione dell'adattatore CA del supporto per tevisore a una presa di rete.

• Collegare il supporto per teilevisore a una presa CA lavoramente accessibile. Se si dovessero riscontrare anomalie nel supporto per teilevisore, scollegare immediamente la spina di alimentazione alla presa CA.

Punto 6: Esecuzione delle impostazioni del teilevisore

Impostare la funzione "Controllo per HDMI" su "Si".

Premere il pulsante HOME sul telecomando del tevisore e selezionare il menu come indicato di seguito:

• Impostazioni > gressi Esterni >
• Impostazione HDMI > Controllo per HDMI > Si

Impostare "Sistema Audio" nel menu "Altoparlanti".

Premere il pulsante SYNC MENU sul telecomando del teilevisore e selezionare il menu come indicato di seguito:

Altoparlanti > Sistema Audio

• Una volta completinge le impostazioni della procedura 1 e 2, l'indicatore | (accensione/standby) si illumina in verde.

• Modo Sezione scenari

Questo supporto per teilevisore è sincronizzato automaticamente con le impostazioni audio del teilevisore ed è compatible con la funzione Selezione scene, in modo da consentire la scelta dell'audio preferito per la scene selezionata.

Per modificare l'audio, modificare le impostazioni audio del teilevisore.

• Controllo di posizione

Se si imposta "Controllo disp. esterno" del tevisore su "Si", il supporto per tevisore regola il bilanciamento del volume tra l'altoparlante sinistro e l'altoparlante destro in base alla posizione di visione. (Impostazione del tevisore)

Per impostare "Controllo di posizione", premere il pulsante

HOME, quindi selezionare impostazioni Sistema >

Controll di posizione >1 opzione desiderata.

Risoluzione dei problemi

Suono

Nessun audio:

• Verificare il collegamento del cavo HDMI.
• Controllare le impostazioni di "Controllo per HDMI" e "Sistema Audio" nel punto 6 (pagina 11).

Uso con le cuffie:
- Impostare "Sistema Audio" su "Altoparlante TV" nell'impostazione "Altoparlanti".

Uso con audio doppio della trasmissione teilevisa digitale:

• A seconda della trasmissione, potrebbe non essere possibile commutare l'audio. Commutare l'impostazione "Uscita ottica" del teilevisore da "Auto" a "PCM".

Uso con dispositivo esterno per audio doppio:

• Se non è possibile commutare l'audio, commutare l'impostazione uscita audio del dispositivo esterno per attivare PCM.

Indicatore

Anche se il televisore è acceso, l'indicatore

I (accensione) sul supporto per tevisore non si illumina:

• Verificare che il cavo di alimentazione dell'adattatore CA via inserto in una presa a muro.
• Consultare il servizio di assistenza clienti.

Indicatore I (accensione) lampeggiante in rosso:

• Potrebbe essersi verificato un malfunzionamento del prodotto. Verificare quante volte lampeggia il LED e consultare il centro di assistenza Sony.

Indicatore

Indicator I (accensione)

Si illumina come indicato di seguito:

Verde: il supporto per tevisore è acceso. (È impostato "Sistema Audio" per "Altoparlanti".)

Spento: il supporto per teilevisore è spento o in standby.

2Indicatori del fornato audio

Si illuminano a seconda del formato audio inviato al supporto per tevisore.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

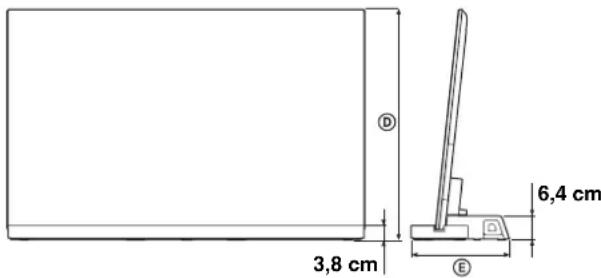

Caratteristiche tecniche

		SU-B551S SU	B461S SU-B401S
Dimensioni:cm	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C1	27,6 107,9 94,4
	D1	55HX92x:79,6	46HX92x:68,6	-
		55HX82x:79,8	46HX82x:68,7	-
		55NX72x:79,7	46NX72x:68,7	40NX72x:61,2
	E2	9,2 27,7 26,1
Peso del supporto:		6,3 kg 5,6 kg	4,9 kg

Amplificatore

Potenza di uscita nominale

Anteriore: 10W + 10W (per canale), 8 ohm, 1kHz , THD inferiora a 1% Subwoofer: 20W,6ohm,100Hz THD inferiora a 1%

Sezione HDMI

Connettore Connettore HDMITM Ingressi/uscite video 720× 480p (60Hz)16:9

1280× 720p (60Hz) 16:9

1920× 1080i (60Hz) 16:9

1280× 720p (50Hz) 16:9

720 (1440) × 480i (60Hz) 4:3

720 (1440) × 480i (60Hz) 16:9

720(1440）×576i(50Hz)4:3

720 (1440) × 576i (50Hz) 16:9

1920× 1080p (60Hz) 16:9

720× 576p (50Hz) 16:9

1920× 1080i (50Hz) 16:9

1920× 1080p (50Hz) 16:9

1920× 1080p (24Hz) 16:9

1920× 1080p (30Hz) 16:9

1280× 720p (24Hz) 16:9

1280× 720p (30Hz) 16:9

Tutti i segnali conformi a 32; 44,1 e 48kHz

Altoparlanti

Unità diffusore anteriore

Sistema diffusori Bidirezionale a 2 unità, bass reflex

Unità diffusore Woofer: 30× 100mm tipo conico × 1

Tweeter: 30mm tipo conico

Unità subwoofer

Sistema diffusori Subwoofer, bass reflex

Unità diffusore 70~mm tipo conico

Informazioni generali

Requisiti di alimentazione 100 - 240V,50 / 60Hz

Consumo energetico

Acceso: 12 W

Standby: 0,7 W

• Consumo energetico in standby: 0,7 W
• In alcuni pannelli a circuiti stampati non vengono utilizzati i ritardanti di fiamma alogenati.
• Oltre 1.85% dell'efficienza energetica dell'amplificatore viene raggiunta tramite l'amplificatore completeness digitale, S-Master.

Le caratteristiche e specifiche sono soggette a modifiche alla sua preavviso.

Om sakerhet
