Eigenschaften	Details
Produkttyp	TV-Möbel
Abmessungen	Je nach spezifischem Modell zu bestätigen
Materialien	Je nach spezifischem Modell zu bestätigen
Tragfähigkeit	Je nach spezifischem Modell zu bestätigen
Verfügbare Farben	Je nach spezifischem Modell zu bestätigen
Verwendung	Entwickelt zur Unterstützung von Fernsehern und Audio-/Videoausrüstung
Montageanleitung	Wird mit dem Produkt geliefert
Pflege	Mit einem weichen Tuch reinigen, abrasive Produkte vermeiden
Sicherheit	Stellen Sie sicher, dass das Möbelstück korrekt montiert und bei Bedarf an der Wand befestigt ist
Garantie	Je nach spezifischem Modell zu bestätigen
Zusätzliche Informationen	Überprüfen Sie die Abmessungen Ihres Fernsehers, um die Kompatibilität sicherzustellen

Häufig gestellte Fragen - SUB461S SONY

Wie montiere ich das TV-Möbel SONY SUB461S?

Bitte folgen Sie dem im Paket enthaltenen Montagehandbuch. Stellen Sie sicher, dass Sie alle notwendigen Werkzeuge griffbereit haben und die Reihenfolge der Montageschritte einhalten.

Welche Abmessungen hat das TV-Möbel SONY SUB461S?

Die Abmessungen des TV-Möbels SONY SUB461S sind 120 cm Breite, 40 cm Tiefe und 50 cm Höhe.

Ist das TV-Möbel SONY SUB461S mit Fernsehern aller Größen kompatibel?

Das Möbel ist für Fernseher bis zu 55 Zoll ausgelegt. Bitte überprüfen Sie das Gewicht Ihres Fernsehers, um sicherzustellen, dass es kompatibel ist.

Wie reinige ich das TV-Möbel SONY SUB461S?

Verwenden Sie ein weiches, feuchtes Tuch, um die Oberfläche zu reinigen. Vermeiden Sie abrasive Produkte, die das Möbel zerkratzen könnten.

Kann ich das TV-Möbel SONY SUB461S an der Wand befestigen?

Das Möbel ist nicht dafür ausgelegt, an der Wand befestigt zu werden. Es wird empfohlen, es auf einem ebenen und stabilen Boden zu platzieren.

Welche Aufbewahrungsmöglichkeiten bietet das TV-Möbel SONY SUB461S?

Das Möbel verfügt über mehrere offene Regale und einen geschlossenen Stauraum für elektronische Geräte und Zubehör.

Wie kann ich den Kundendienst für Ersatzteile kontaktieren?

Sie können den SONY-Kundendienst über deren Webseite oder telefonisch kontaktieren. Halten Sie Ihre Modellnummer bereit.

Gibt es eine Garantie für das TV-Möbel SONY SUB461S?

Ja, das TV-Möbel SONY SUB461S ist durch eine eingeschränkte 2-Jahres-Garantie gegen Herstellungsfehler abgedeckt.

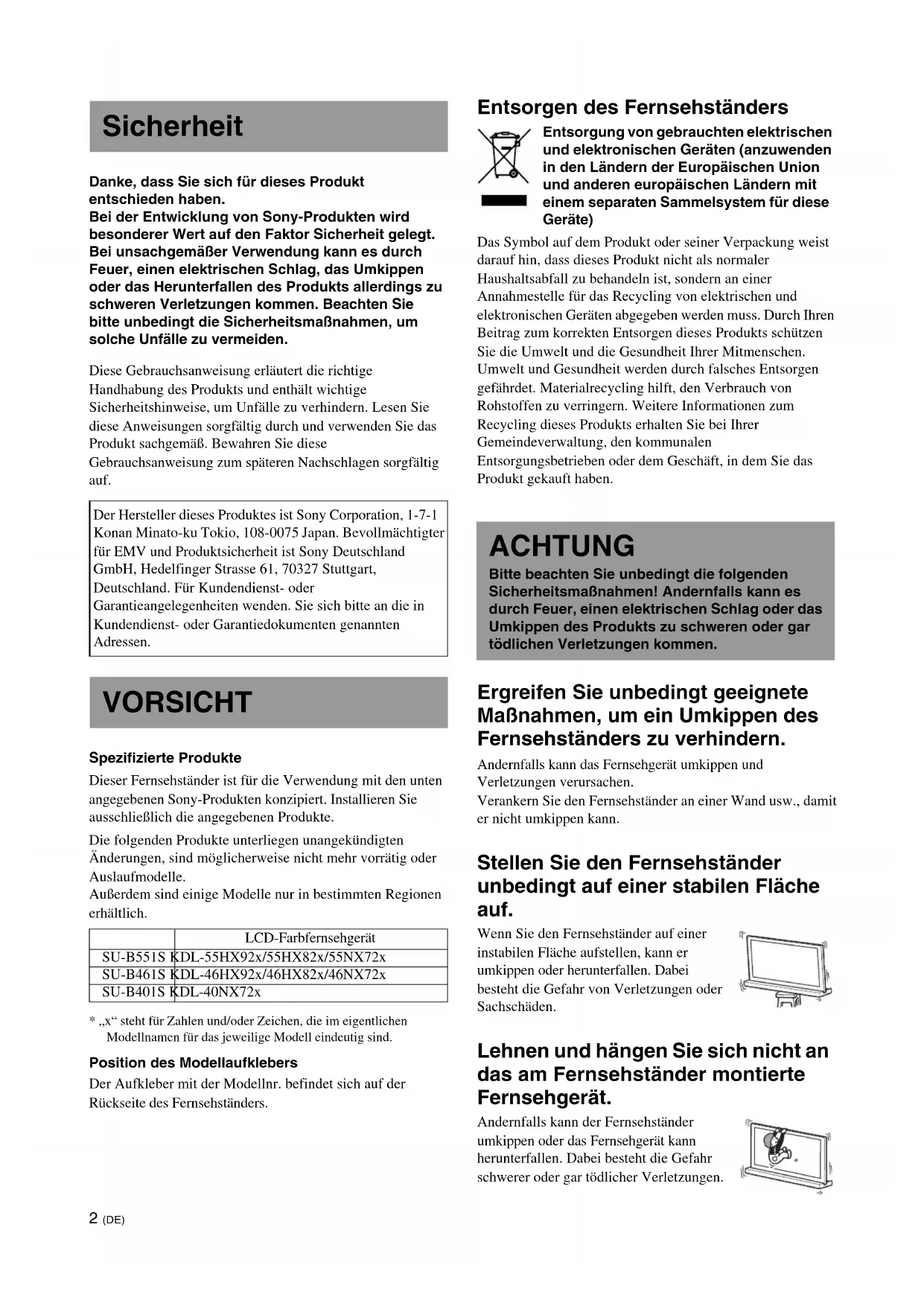

BEDIENUNGSANLEITUNG SUB461S SONY

Danke, dass Sie sich für diese Produkt entschieden haben.

Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Bei unsachgemäßer Verwendung kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts allerdings zu schweren Verletzungen kommt. Beachten Sieitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.

These Gebrauchsansatzungen erlönten die wichtige

Handhabung des Produkts und enthalt wichtige

Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese

Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.

Der Hersteller与此es Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmachtigter für EMV und Produktisicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden. Sie sichitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

VORSICHT

Spezifizierte Produkte

Dieser Fernsehsteller ist für die Verwendung mit den unter angegebenen Sony-Produkten konzipiert. Installieren Sie ausschließlich die angegebenen Produkte.

Die folgenden Produkte unterliegen unangekündigten Änderungen, sind möglicherweise nicht mehr vorrattig oder Auslaufmodelle.

Außer dem sind eineige Modelle nur in bestimmten Regionen erhältlich.

	LCD-Farbfernsehgerät
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

,x^ stets fur Zahlen und/oder Zeichen, die im eigentlichen Modellnamen fur das jeweilige Modell eindeutig sind.

Position des Modellaufklebers

Der Aufkleber mit der Modellnr. befindet sich auf der Rückseite des Fernsehständers.

Entsorgen des Fernsehständers

Entsorgung von bebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Products schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling these Products erhalten Sie bei ihrer Gemeindeverwaltung, den communalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

ACHTUNG

Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag oder das Umkippen des Produkts zu schweren oder gar tödlichen Verletzungen kommt.

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Fernsehständers zu verhindern.

Andernfalls kann das Fernsehgerät umkippen und Verletzungen verursachen.

Verankern Sie den Fernsehsteller an einer Wand usw., damit er nicht umkippen kann.

Stellen Sie den Fernsehsteller unbedingt auf einer stabilen Fläche auf.

Wenn Sie den Fernsehsteller auf einer instabilen Flache aufstellen, kann er umkippen oder herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Lehnen und hängen Sie sich nicht an das am Fernsehsteller montierte Fernsehgerät.

Andernfalls kann der Fernsehänder umkippen oder das Fernsehgerät kann herunterfallen. Dabei besteht die Gefahr schwerer oder gar tõdlicher Verletzungen.

Blockieren Sie nicht die Luftungsöffnungen am Fernsehgerät.

Die Luftungsöffnungen im Fernsehergat sind für einen zuverlüssigen Betrieb des Fernsehergats unerlässlich und dieren zum Verhinder einer Überhitzung des Geräts.

• Decken Sie die Luftungsöffnungen auf keinen Fall mit einem Tuch oder anderen Material ab.
• Verhinder Sie unbedingt, dass Flüssigkeiten oder Fremdkörper in die Lüftungsöffnungen gelangen.

Stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen oder Toppflanzen, auf das Fernsehgerät.

Verwenden Sie ein mit Netzstrom betriebenes Fernsehgerät nicht in der Höhe von Wasser, wie z. B. in der Höhe einer Badewanne, eines Wasch- oder Spülbeckens, eines Wäschezubers, in sehr feuchten Kellerräumen oder in der Höhe eines Swimming-Pools usw.

Stellen Sie das Fernsehgerät nicht an Orten auf, an denen es extremen Temperaturen ausgesetzt ist, wie z. B. in direktem Sonnenlicht, in der Nähe einer Hezung oder eines Warmluftauslasses.

Anderfalls kann es zu einer Überhitzung des Fernsehgeräts und in Folge zu einer Verformung des Gehäuses und/oder einer Fehlfunktion des Fernsehgeräts kommt.

Stellen Sie das Fernsehgerät nicht an einem Ort auf, an dem es dem Luftstrom einer Klimaanlage ausgesetzt ist.

Andernfalls kann sich im Gerät Feuchtigkeit niederschlagen und es kann zu einer Fehlfunktion des Fernsehgerätskommen.

Lassen Sie um das Fernsehgerät ausreichend Platz frei, um eine ausreichende Luftzirkulation zu gewährleisten.

Lassen Sie wie unter dargestellt ausreichend Platz um das Fernsehgerät.

Lassen Sie mindestens so viel Platz um das Gerät.

Netzkabel

• Schlieben Sie das Fernsehgerät mit einem 3-Stift-Netzstecker mit Erdung an eine geerdtete Netzsteckdose an.
• Verwenden Sie ausschließlich mitgelieferte Netzkabel von Sony und keine von anderen Herstellern.

• Achten Sie darauf, das Netzkabel und das Verbindungskabel bei der Installation des Fernsehgeräts auf dem Fernsehsteller nicht einzukommen. Wenn das Netzkabel oder das Verbindungskabel beschädigt wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

• Treten Sie nicht auf das Netzkabel oder das Verbindungskabel, wenn Sie den Fernsehstelleragen. Das Netzkabel oder das Verbindungskabel können beschädigt werden. In thisem Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

• Wenn Sie über das Netzkabel oder das Verbindungskabel stolpern, kann der Fernsehsteller umkippen und Verletzungen verursachen.
• Trennen Sie das Netzkabel von der Netzsteckdose, um den Fernsehsteller vollständig von der Stromversorgung zu trennen.

HINWEIS ZUM NETZTEIL

Warning

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um Feuergefahr und die Gefahr cines elektrischen Schlags zu vermeiden, stellen Sie keine Gefäufe mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät.

Stellen Sie das Gerät nicht in einem geschlossenen

Bücherregal, einem Einbauschrank u.ä. auf, wo keine ausreichende Belüfung gegeben ist.

• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Verwenden Sieitte ausschließlich das mitgelieferte Netzteil und Netzkabel.
• Benutzen Sie kein anderes Netzteil. Andernfalls kann es zu Fehlfunktionenkommen.
• Schlieben Sie das Netzteil an eine leicht zugängliche Netzsteckdose an.

(Fortsetzung)

• Wickeln Sie das Netzkabel nicht um das Netzteil. Die Kabelader kann abgeknigt werden und/oder es kann am Fernsehgerät zu Fehlfunktionenkommen.

• Berühren Sie das Netzteil nicht mit nassen Händen.
• Sollten am Netzteil irgendwelche Störungen auftreten, trennen Sie es sofort von der Netzsteckdose.
• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.

VORSICHT

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen oder Sachschäden.

Montieren Sie auf dem Fernsehsteller ausschließlich die angegebenen Geräte.

Dieser Fernsehständer ist ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte darauf auf montieren, kann der Fernsehständer umkippen oder bersten, und es besticht Verletzungsgefahr. Die Abbildungen in dieser Gebrauchsanweisung zeigen, sofern nicht anders angegeben, das Modell KDL-40NX72x.

Befestigen Sie das Fernsehgerät unbedingt sicher am Fernsehständer.

Befestigen Sie das Fernsehgerät mit den mitgelieferten Schrauben am Fernsehständen. Wenn das Fernsehgerät nicht sicher montiert wird, kann es herunterfallen, oder der Fernsehstandener kann umkippen und Verletzungen verursachen.

Hinweise zur Installation

Stellen Sie den Fernsehsteller nicht schrag oderGENeigt auf. Befolgen Sie die folgenden Sicherheitsmaßnahmen, um dies zu vermeiden.

• Wenn Sie den Fernsehsteller auf einer weichen Oberfläche wie z. B. einer Matte oder einem Teppich aufstellen, legen Sie eine feste Platte unter den Fernsehsteller.
• Stellen Sie den Fernsehsteller nicht in der Nähe von Heizungen oder an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist.
• Stellen Sie den Fernsehsteller nicht an einem sehr warmen oder feuchten Ort oder im Freien auf.

Hinweis zur Verwendung

Reinigung

Um den Fernschständer sauber zu halten, wischen Sieihn gelegentlich mit einem trockenen weichen Tuch ab.
Hartnäckige Verschmutzungen können Sie mit einem Tuch entfern, das Sie leicht mit einer milden Seitenlauge angefeucht haben. Wischen Sie den Bereich anschließend unbedingt mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Verdünner oder Benzin. Diese konnten die Oberflächte des Fernschständers angreifen.

Die Installationsarbeiten müssen unbedingt von mindestens zwei Personen ausgeführrt werden.

Zur Installation des Fernsehgeräts auf dem Fernsehsteller sind mindestens zwei Personen erforderlich. Wenn Sie versuchen, das Fernsehgeberitat allein am Fernsehsteller zu montieren, besteht Unfallgefahr und Sie konnen sich verletzen.

Modifizieren Sie den Fernsehständern nicht.

Er konnte umkippen und Verletzungen verursachen.

Gehen Sie beim Installieren des Fernsehgeräts unbedingt einzel nach den Anweisungen vor.

Ziehen Sie die Schrauben fest an. Wenn das Fernsehgerät nicht sicher montiert wird, kann es herunterfallen und Verletzungen verursachen.

Achten Sie darauf, sich beim Zusammenbauen nicht die Hande oder Finger zu verletzen.

• Halten Sie den Fernsehsteller zum Umstellen nicht am Ansatzstück fest.
• Gehen Sie bei der Installation des Fernsehgeräts vorsichtig vor, damit Sie sich nicht die Finger oder Höhe einkommen.

SICHERHEITSMASSNAHMEN

Stromquellen

• Wenn Sie den Fernsehsteller langere Zeit nicht benutzen wollen, trennen Sie ein unbedingt von der Netzsteckdose. Ziehen Sie zum Herausziehen des Netzkabels immer am Stecker, niemals am Kabel.
• Das Netzkabelarfur von einem qualifizierten Kundendienst ausgetaucht werden.

Betrieb

Schalten Sie den Fernsehsteller unbedingt aus und trennen Sieihn von der Netzsteckdose,bevor Sie andere Komponenten anschreiben.

Copyrights

Dieser Fernsehständer ist mit Dolby Digital, Pro Logic Surround und dem DTS* Digital Surround-System ausgestattet.

• Hergestellt unter Lizenz von Dolby Laboratories.
  Dolby, Pro Logic und das Doppel-D-Symbol sind Markenzeichen von Dolby Laboratories.
  ** Hergestellt in Lizenz unter folgenden US-Patenten: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 sowie weiteren in den USA und weltweit beantragten oder bereits anerkannten Patenten. DTS und das entsprachende Symbol sind eingetragene Markenzeichen, DTS Digital Surround und die DTS-Logos sind Markenzeichen der DTS, Inc. Das Produkt enthalt Software. © DTS, Inc. Alle Rechte vorbehalten.

Dieser Fernsehständer ist mit der HDMITM-Technologie (High-Definition Multimedia Interface) ausgestattet.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den USA und anderen Ländern.

"BRAVIA" ist ein Markenzeichen der Sony Corporation.

Hinweis zur Entnahme des Fernsehständers aus dem Karton

Heben Sie den Fernsehsteller vorsichtig an und handhaben Sieihn umsichtig.

Schritt 1: Überprüfen der mitgelieferten Teile

Bezeichnung Menge
Ständer	1
Hintere Abdeckung L*	1
Hintere Abdeckung R*	1
Verbindungsstück	1
Ansatzstück	1
Ansatz-Abstandsstück**	1
Schraube für Ansatzstück desFernsehständers(PSW5 × 16) (×3)Schraube für Verbindungsstück(PSW5 × 16) (×3)	6
Schraube für Ansatzstück(PSW4 × 12)	4
Netzteil (ACDP-001) 1
Netzkabel
High-Speed-HDMI-Kabel 1
Gebrauchsanweisung 1
Garantiekarte

• Nur beim Modell SU-B551S.
  ** Nur bei den Modellen SU-B551S/461S.

ACHTUNG

Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen eingeklemmt wird, kann es zu einem Kurzschluss kommt oder es besteht die Gefahr eines elektrischen Schlags. Wenn Sie über das Netzkabel oder das Verbindungskabel stolpern, kann der Fernsehsteller umkippen und Verletzungen verursichen.

Legen Sie vor der Montage des Fernsehgeräts den Aufstellort fest und legen Sie den Fernsehsteller auf den Boden.

Da das Fernsehgerät schwer ist, sollen den Sie zunachst den Aufstellort festlegen und den Fernsehstandener dann an dieser Stelle zusammenbauen.

In der Bedienungsanleitung Ihres Fernsehgeräts finden Sie Angaben, wie Sie den Tischänder vom Fernsehgerät entfern.

Schritt 2: Montieren des Fernsehgeräts

Vor der Montage

• Legen Sie vor dem Zusammenbau einen Kreuzschlitzschraubendreher bereit, der in die Schrauben passt.
• Wenn Sie einen elektrischen Schraubendreher verwenden, stellen Sie ein Drehmoment von etwa 1.5N· m {15 kgf·cm} ein.

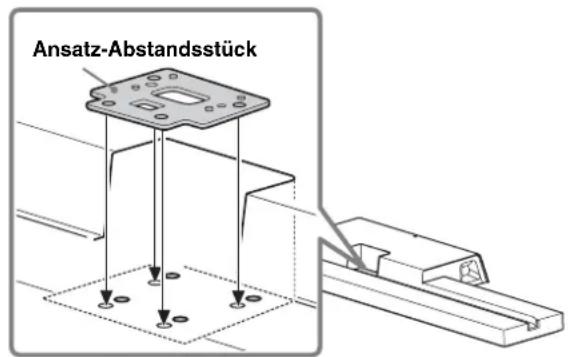

1 Platzieren Sie das Ansatz-Abstandsstück auf dem Fernsehsteller.

Das Ansatz-Abstandsstück dient zum Anpassen der Höhe von Ansatzstück und Fernsehgerät. Bringen Sie das Ansatz-Abstandsstück unbedingt an.

Nur beim Modell KDL-55HX82x/46HX82x/ 55NX72x/46NX72x:

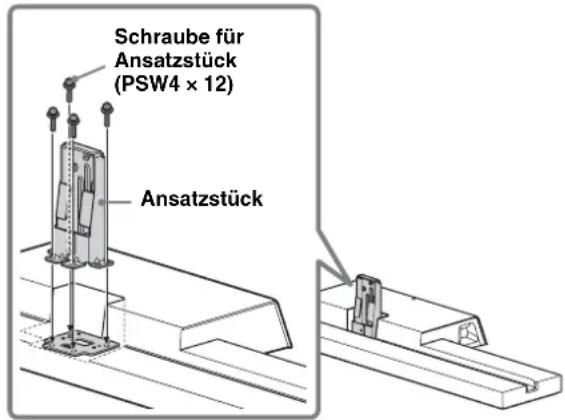

2 Befestigen Sie das Ansatzstück und das Ansatz-Abstandsstück (nur beim Modell KDL-55HX82x/46HX82x/55NX72x/46NX72x) mit den vier Schrauben für das Ansatzstück (PSW4 × 12) (mitgeliefert) am Fernsehsteller.

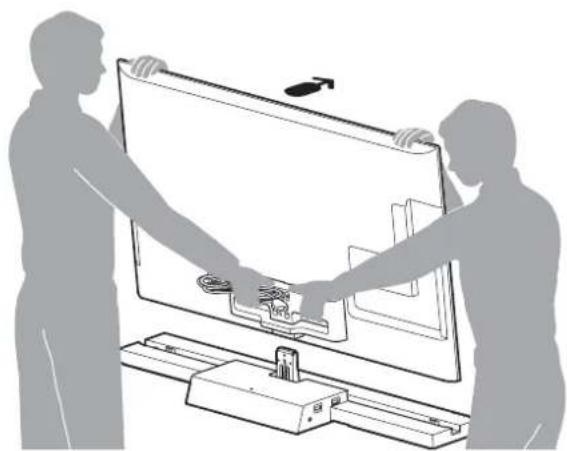

3 Halten Sie das Fernsehgerät beim Umstellen wie in der Abbildung unter dargestellt.

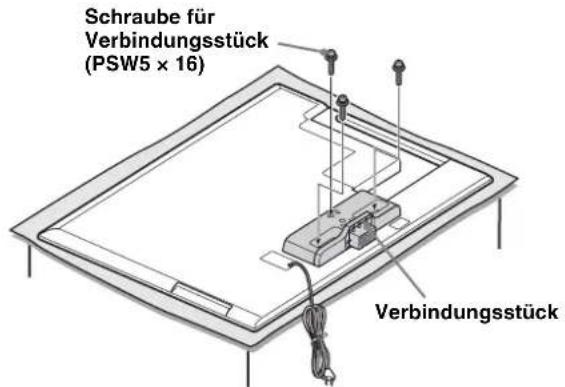

4 Bringen Sie das mitgelieferte Verbindungsstück mit den drei Schrauben (PSW5 × 16) (mitgeliefert) an der Rückseite des Fernsehgeräts an.

Schieben Sie das mitgelieferte Verbindungsstück zum Anbringen nach oben.

• Heben Sie die entfernten Schrauben unbedingt auf.
• Legen Sie das Gört mit dem Bildschirm nach unten auf eine stabile Arbeitsfläche, die größter ist als der Bildschirm, um den Tischänder vom Bildschirm abzuchen.
• Legen Sie unbedingt ein weiches Tuch auf die Arbeitsflüche, um Schäden an der Oberflüche des LCD-Bildschirms zu vermeiden.

VORSICH

• Wenn die Oberfläche des Bildschirms zu starkem Druck oder Stößen ausgesetzt wird, kann der LCD-Bildschirm Sprüngebekommen oder anderweitig beschädigt werden.
• Legen Sie das Gerät mit dem Bildschirm nach unten auf eine stabile und ebene Oberfläche, so dass der Tischständer über die Kante der Unterlandage hinausragt. Wenn Sie den Bildschirm und den Fuß des Tischständers auf derselben Oberfläche ablegen, liegt das Fernsehgerät instabil und kann beschädigt werden.

5 Installieren Sie das Fernsehgerät am Fernsehstandner.

Das Fernsehgerät wird durch Einsetzen in die Vertiefung des Fernsehstanders installiert.

Die Pfeilrichtung gibt die Vorderseite des Fernsehständers an.

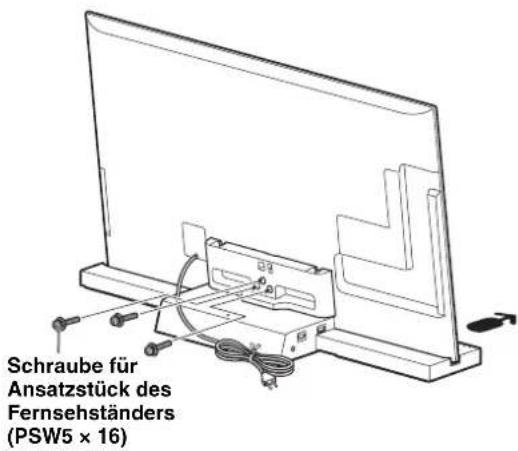

6 Befestigen Sie das Fernsehgerät mit den drei Schrauben für das Ansatzstück des Fernsehständers (PSW5 × 16) (mitgeliefert) am Fernsehständer.

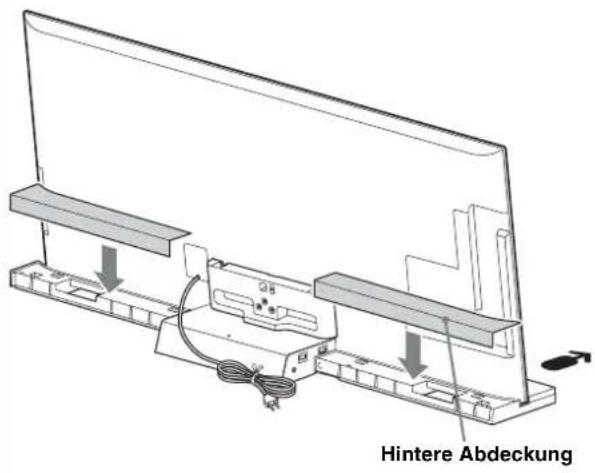

7 Bringen Sie die wichtere Abdeckung am Fernsehsteller an. (Nur beim Modell SU-B551S.)

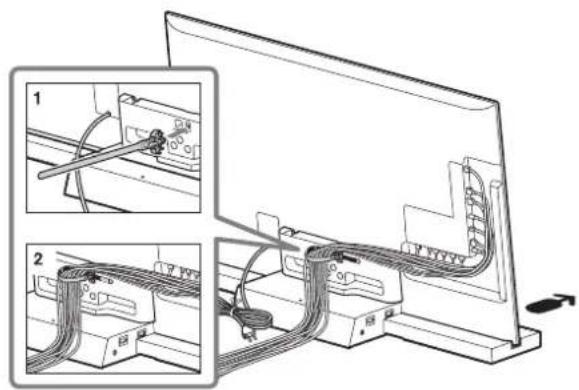

8 Bündeln der Kabel.

Verwenden Sie den mit dem Fernsehgerät gefelferten Kabelbinder.

• Bündeln Sie das Netzkabel nicht zusammen mit anderen Kabeln.

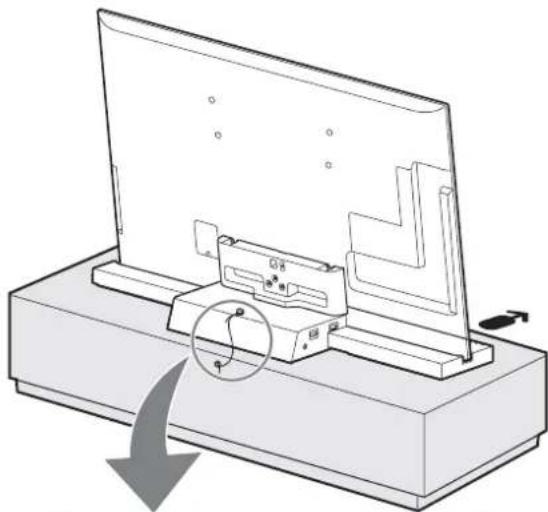

Schritt 3: Sicherheitsmaßnahmen, um ein Kippen des Geräts zu verhindern

ACHTUNG

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Fernsehständers und damit die Gefahr von Verletzungen und Sachschäden zu verhindern.

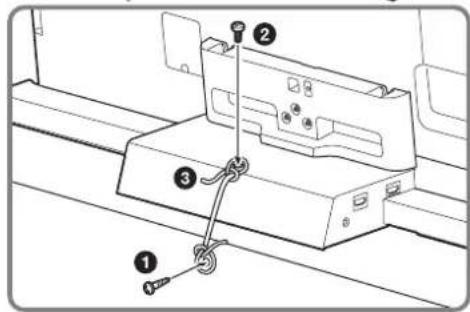

Schrauben Sie eine Holzschaube (4 mm Durchmesser, nicht mitgeliefert) in die Platte.
2 Schrauben Sie eine Maschinenschraube (M4× 16 - nicht mitgeliefert) in das Schraubenloch des Fernsehständers.
3Verbinden Sie die Holzschaube und die Maschinenschraube mit einem starken Seil (nicht mitgeliefert).

Schritt 4: Anschlieben von Fernsehgerät und Player

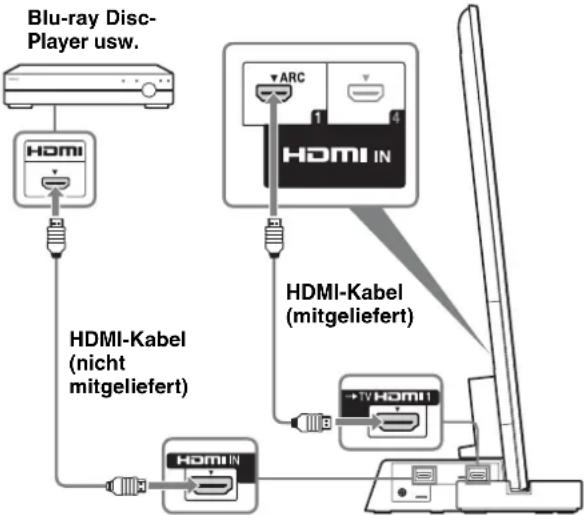

Verbinden Sie ein Fernsehgerät mit HDMI IN 1-Anschluss über ein HDMI-Kabel mit dem Fernsehsteller.

Wenn Sie Komponenten, die mit Sony „BRAVIA“ Sync kompatibel sind, über HDMI-Kabel anschlieben, kann die Bedienung vereinfacht werden, indem Sie die Steuerung für HDMI für das Fernsehgerät einrichten.

• Bitte schlieben Sie einen PC nicht über HDMI an.
• Der Fernsehsteller ist mit der ARC-Funktion (Audio Return Channel) kompatibel. Wenn Sie den Fernsehsteller über cin HDMI-Kabel an den HDMI IN 1-Anschluss eines ARC-kompatiblen Fernsehgeräts anschließen, müssen Sie das Fernsehgrät nicht über das optische Digitalkabel mit dem Fernsehsteller verbinden.
• Sie finden die Buchstaben „ARC“ darüber der HDMI-Buchse des Fernsehgeräts, wenn es mit der ARC-Funktion kompatibel ist. Wenn die HDMI-Eingangsbuchse nicht mit der ARC-Funktion kompatibel ist, können Sie die ARC-Funktion nicht nutzen, auch wenn Sie ein HDMI-Kabel an die Buchse anschließen.
  Die ARC-Funktion ist nur verfügbar, wenn die Steuerung für HDMI eingeschaltet ist.

• Auch bei ausgeschaltetem Fernsehsteller (aktiver Bereitschaftsinodus) werden HDMI-Signale von der angeschlossenen Komponente über die HDMI-Verbindung an das Fernsehgeber übertragen. Daher konnen Bild und Ton der Komponente auch in this term am Fernsehgeber wiedergegeben werden.

Hinweise zu HDMI-Verbindungen

• Verwenden Sie ein High-Speed-HDMI-Kabel. Wenn Sie ein Standard-HDMI-Kabel verwenden, werden 1080p-, Deep Colour- oder 3D-Bilder möglicherweise nicht ordnungsgemäß wicdergegeben.

• Es empflicht sich, ein zertifiziertes HDMI-Kabel zu verwenden.

• Überprüfen Sie die Konfiguration der angeschlossenen Komponente, wenn das Bild einer über HDMI-Kabel angeschlossenen Komponente schlecht ist oder kein Ton ausgegeben wird.
• Je nach angeschlossener Komponente sind die über eine HDMI-Buchse übertragenen Audiosignale (Abtastfrequenz, Bitlänge usw.) möglicherweise cingschrankt.
• Es kann zu Tonaussetzernkommen, wenn die Abtastfrequenz oder die Anzahl der Kanäle der von der Wiedergabekomponente ausgegebenen Audiosignale wechselt.
• Wenn die angeschlossene Komponente die Urheberrechtschutztechnologie HDCP nicht unterstützt, sind Bild und/oder Ton von der Buchse HDMI TV OUT möglicherweise verzerrt oder werden gar nicht ausgegeben. Überprüfen Sie in thisem Fall die Spezifikationen der angeschlossenen Komponente.
  Die Verwendung eines HDMI-DVI-Adapterkabels ist nicht empfchlenswert.
• Dieses System unterstützt Deep Colour-, „x.v.Colour"- und 3D-Übertragungen.

Schritt 5: Anschlieben des Netzkabels

Schlieben Sie das Fernsehgerät und alle anderen Komponenten an den Fernsehsteller an, bevor Sie das Netzkabel vom Netzteil des Fernsehständers an eine Netzsteckdose anschließen.

• Schlieben Sie den Fernsehsteller an eine leicht zugängliche Netzsteckdose an. Sollten an dem Fernsehsteller irgendwelche Störungen auftreten,ziehen Sie sofort den Netzstecker aus der Netzsteckdose.

Schritt 6: Vornehmen der Einstellungen für das Fernsehgerät

1Setzen Sie die Funktion ,Steuerung fur HDMI" auf „Ein".

Drücken Sie die Taste HOME auf der Fernbedienung des Fernsehgeräts und wahlen Sie folgende Menuoptionen:

Einstellungen > Externe Eingänge> HDMI-Grundeinstellungen > Steuerung fur HDMI > Ein

2. Setzen Sie die Option „Lautsprecher“ auf „Audiosystem“.

Drücken Sie die Taste SYNC MENU auf der Fernbedienung des Fernsehgeräts und wahlen Sie folgende Menüoptionen: Lautsprecher > Audiosystem

• Wenn Sie die Einstellungen unter 1 und 2 vorgenommen haben, leuchtet die Anzeige (Ein) grün.

Szenenauswahlmodus

Dieser Fernschständener wird automatisch mit den Klangeinstellungen des Fernsehgerats synchronisiert und unterstützt die Szenenaussahlfunktion, so dass Sie für ausgewählte Szenen den gewünschten Klang auswahlen konnen.

Ändern Sie die Klangeinstellungen am Fernsehgerät, wenn Sie den Klang ändern möhen.

- Positionsanpassung

Wenn Sie „Ext. Gerätesteuerung“ am Fernsehgerät auf „Ein“ setzen,{lsst sich mit dem Fernschständer die Lautstarkebalance zwischen linkem und rechten Lautsprecher je nach Sitzposition einstellen. (Einstellung am Fernsehgerät)

Zum Einstellen von „Positionsanpassung“ drücken Sie die Taste HOME und wahren dann Systemeinstellungen > Positionanpassung > die gewünsche Option.

Störungsbehebung

Ton

Esistkein Tonzuhören:

• Überprüfen Sie, ob das HDMI-Kabel richtig angeschlossen ist.
• Überprüfen Sie die Einstellung von „Steuerung für HDMI" und „Audiosystem" in Schritt 6 (Seite 11). Gebrauch von Kopfhörern:
• Setzen Sie die Option „Lautsprecher“ nicht auf „Audiosystem“, sondern auf „TV-Lautsprecher“. Gebrauch von Zweiton bei digitalen Fernsehsendungen:
• Je nach Sendung lässt sich der Ton nicht umschalten. Ändern Sie die Einstellung für „Optischer Ausgang" am Fernschgerät von „Autom." in „PCM".
  Gebrauch eines externen Geräts für Zweiton:
• Wenn sich der Ton nicht umschalten{lässt, stellen Sie die Audioausgabe am externen auf PCM ein.

Anzeigen

Das Fernsehgerät ist eingeschaltet, aber die Anzeige (Ein) am Fernsehständer leuchtet nicht auf:

• Überprüfen Sie, ob das Netzkabel des Netzteils an eine Netzsteckdose angeschlossen ist.
  Wenden Sie sich an den Kundendienst.

Die Anzeige (Ein) blinkt rot:

• An dem Produkt ist möglicherweise eine Fehlfunktion aufgetreten. Notieren Sie, wie oft die LED blinkt, und wenden Sie sich an den Sony-Kundendienst.

Anzeigen

Anzeige I (Ein)

Leuchtet folgendermaBen:

Grün: Der Fernsehsteller ist eingeschaltet.
(„Lautsprecher“ ist auf „Audiosystem“ eingestellt.)

Aus: Der Fernsehsteller befindet sich im Bereitschaftsmodus oder ist ausgeschaltet.

Audioformatanzeigen

Leuchten je nach dem Audioformat der Signale, die am Fernschständer eingespeist werden.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

Technische Daten

		SU-B551S SU	B461S SU-B401S
Abmessungen:cm	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C1	27,6	107,9	94,4
	D1	55HX92x:79,6	46HX92x:68,6	-
		55HX82x:79,8	46HX82x:68,7	-
		55NX72x:79,7	46NX72x:68,7	40NX72x:61,2
	E2	9,2 27,7 26,1
Ständergewicht:		6,3 kg	5,6 kg	4,9 kg

Veränderer

Nennleistungsabgabe

Vorderer Laufsprecher: 10W + 10W

Tiefstonlautsprecher: 20 W, 6 Ohm, 100 Hz, THD wereniger als 1%

HDMI-System

Anschluss HDMITM-Anschluss

Videoeingange/ 720× 480p (60Hz) 16:9

-ausgangene 1280× 720p (60Hz) 16:9

1920× 1080i (60Hz) 16:9

1280× 720p (50Hz) 16:9

720 (1440) × 480i (60 Hz) 4:3

720 (1440) × 480i (60 Hz) 16:9

720 (1440)× 576i (50Hz) 4:3

720 (1440) × 576i (50 Hz) 16:9

1920× 1080p (60Hz) 16:9

720× 576p (50Hz) 16:9

1920× 1080i (50Hz) 16:9

1920× 1080p (50Hz) 16:9

1920× 1080p (24Hz) 16:9

1920× 1080p (30Hz) 16:9

1280× 720p (24Hz) 16:9

1280× 720p (30Hz) 16:9

Deep Colour: 30 Bit/36 Bit

Videoeingange/ 1280× 720p@ 59,94/60 Hz

-ausgange (3D) Bilder fur linkes und rechts Auge in

einem Vollbild

1920× 1080i@ 59,94/60 Hz

Bilder fur linkes und rechts Auge in einem Vollbild

1920× 1080i@ 59,94/60 Hz

Stereobildner nebeneinander in einem

Videobild (halb)

1920× 1080p@ 59,94/60 Hz

Stereobildnerbebeneinanderinem Videobild (halb)

1280× 720p@50Hz

Bilder fur linkes und rechts Auge in einem Vollbild

1920× 1080i@50Hz

Bilder fur linkes und rechts Auge in einem Vollbild

1920× 1080i@50Hz

Stereobilder nebeneinander in einem

Videobild (halb)

1920× 1080p@50Hz

Stereobildenerebeneinanderinem

Videobild (halb)

1920× 1080p@24Hz

Bilder fur linkes und rechts Auge in einem Vollbild

Deep Colour: 30 Bit/36 Bit

Audioeingange Lineares PCM mit 2 Kanalen/

5.1 Kanalen/7.1 Kanalen

Dolby Digital

DTS

Alle Signale unterstützen 32, 44,1,

48 kHz.

Lautsprecher

Vordere Laatsprechereinheit

Lautsprechersystem 2-Wege-Bassreflexsystem, 2 Treiber

Lautsprechereinheit Tieftoner: 30 × 100 ~mm (Konus) × 1

Hochtöner: 30~mm (Konus)

Tiefstlonlautsprecher-Einheit

Lautsprechersystem Tiefstlonlautsprecher,

Bassreflexsystem

Lautsprechereinheit 70mm (Konus)

Allgemeines

Betriebsspannung 100 - 240V 50 / 60Hz

Energieverbrauch

Eingeschaltet: 12 W

Bereitschaft: 0,7 W

• Energieverbrauch im Bereitschaftsmodus: 0,7 W
• In bestimmten Leiterplatten werden keine halogenierten Flammschutzmittel verwendet.
• Der Verändererblock erzielt dank des digitalen S-Master-Veränderkers eine Leistungseffizienz von über 85% .

Änderungen, die dem technischen Fortschnitt dienen, bleiben vorbehalten.

Veiligheid

• Endast für modellen SU-B551S.
  ** Endast für modellerna SU-B551S/461S.

WARNING!

Diskant: 30mm kontyp

Subwoofer-enhet

Högtalarsystem Subwoofer, Basreflextyp

Högtalarenhet 70 mm kontyp

Allmänt

Stromforsorjning 100 - 240V 50 / 60Hz

Strömforbrukning

Pa: 12 W

Standby: 0,7 W

* Tylkow modelu SU-B551S. **Tylkow modelach SU-B551S/461S.

OSTRZEÇENIE

Diskantitikaiutin: 30~mm

kartiotyyppinen

Subwoofer-yksikkö

Kaiutinjärestelma Subwoofer, bassorefleksikotelo

Skyv den medfolgende festebraketen oppover for a feste den.

Sony Deutschland GmbH

Hedelfinger Strasse 61, 70327 Stuttgart, Germany

Tel: [phone],

Fax: [phone]

URL of EU DoC Database:

http://www.compliance.sony.de/

Uretici Firma:

Sony Corporation

1-7-1 Konan, Minato-ku, Tokyo 108-0075 Japan

70mm konicky typ

Vseobecne

Požiadavky na napájanie 100 - 240V,50 / 60Hz

Príkon (spotreba energia)

Zapnute: 12 W

Pohotovostny rezim: 0,7 W
