MANUALE UTENTE ZRD-VP23EB SONY

Istruzioni per l'uso IT

使用說明書 CT

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

Quando si utilizza il prodotto, non utilizzarlo per scopi diversi da quelli descritti nel manuale di istruzioni.

AVVERTENZA

Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all'umidità.

Per evitare scosse elettriche, non aprire l'involucro. Per l'assistenza rivolgersi unicamente a personale qualificato.

AVVERTENZA

Questo apparato deve essere collegato a terra.

AVVERTENZA

Durante l'installazione dell'unità, incorporare un dispositivo di disconnessione facilmente accessibile nel cablaggio fisso. Se dovesse verificarsi un malfunzionamento durante l'utilizzo dell'unità, utilizzare il dispositivo di disconnessione per spegnere l'alimentazione.

ATTENZIONE

Per ragioni di sicurezza, non collegare alla porta indicata di seguito un connettore di cablaggio di dispositivi periferici su cui potrebbe essere presente una tensione eccessiva:

- Connettore DATA del cabinet

AVVERTENZA

1. Utilizzare il cavo di alimentazione (a 3 conduttori) / connettore per l'apparecchio / spina con contatti di messa a terra approvato e conforme alle normative sulla sicurezza in vigore nel paese o nella regione geografica di utilizzo.

2. Utilizzare il cavo di alimentazione (a 3 conduttori) / connettore per l'apparecchio / spina adatto alle caratteristiche di tensione e corrente della rete elettrica.

In caso di domande relative all'uso del cavo di alimentazione / connettore per l'apparecchio / spina di cui sopra, rivolgersi a personale qualificato.

IMPORTANTE

La targhetta di identificazione dell'apparecchio è situata nella posizione indicata di seguito:

- Parte posteriore

Tutti i cavi di interfaccia utilizzati per la connessione dell'apparecchio a dispositivi periferici devono essere di tipo schermato per soddisfare le normative sulla compatibilità elettromagnetica (EMC) e per evitare funzionamenti indesiderati dovuti alle emissioni in radiofrequenza. Quando sono forniti cavi, essi dovranno essere utilizzati per lo scopo previsto.

AVVERTENZA

L'utilizzo di questo apparecchio in un ambiente residenziale potrebbe causare interferenze radio.

Per i clienti in Europa

L'apparecchio non deve essere utilizzato in aree residenziali.

Questo simbolo ha lo scopo di segnalare all'utente la presenza di importanti istruzioni relative all'uso e alla manutenzione del prodotto nella documentazione che lo accompagna.

Questo apparecchio non è idoneo per l'uso in ambienti in cui possono essere presenti bambini.

Sommario

Informazioni sulla sicurezza 60

AVVERTENZA 60

ATTENZIONE 60

Prima di iniziare 61

Struttura del manuale 61

Condensa 61

Sicurezza 61

Effetto "burn-in" 62

Pixel difettosi 62

Funzione di protezione dell'unità .....62

Precauzioni generali 62

Precauzioni riguardanti gli effetti sui dispositivi medici 62

Precauzioni relative alla cinetosi visivamente indotta (VIMS) e instabilità posturale ....62

Visione d'insieme 64

Diagramma della configurazione del sistema ....65

Identificazione dei componenti .....66

Codici di errore ....68

Pulizia e deposito ....68

Formati di segnale ......68

Caratteristiche tecniche 68

Marchi

I nomi di prodotti o sistemi citati nel presente documento sono marchi o marchi registrati dei rispettivi proprietari.

Inoltre, i simboli ^® o ^TM non vengono usati nel testo

- La riproduzione o la duplicazione, totale o parziale, del manuale d'uso fornito con il sistema senza autorizzazione del detentore dei diritti è proibita ai sensi della legge sul copyright.

- Si prega di notare che le specifiche del sistema sono soggette a modifica ai fini del loro miglioramento senza previo avviso.

Informazioni sulla sicurezza

AVVERTENZA

• Per l'installazione, consultare il proprio rivenditore o l'addetto alle vendite Sony. Per l'installazione a parete, sul soffitto ecc., leggere il Manuale di installazione e accertarsi che il punto di installazione sia sufficientemente solido da reggere il peso del prodotto e della staffa di montaggio. In caso contrario, il prodotto cadrà e provocherà gravi lesioni. Inoltre, controllare l'installazione una volta all'anno e verificare che i serraggi non si siano allentati.
• Non installare il prodotto in un luogo con eccesso di fumo oleoso, vapore, umidità o polvere. Se si utilizza il prodotto in ambienti diversi da quelli specificati nelle Istruzioni per l'uso, potrebbero verificarsi incendi o scosse elettriche.
• Non installare il prodotto nei luoghi seguenti. Il prodotto potrebbe ribaltarsi o cadere, provocando lesioni.

- Su un tavolo instabile

- In posizione inclinata

- In posizione soggetta a vibrazione o impatto Inoltre, controllare attentamente la solidità del punto di installazione/montaggio.

- Non utilizzare un cavo di alimentazione che non soddisfi la capacità di potenza o un cavo di collegamento diverso da quello specificato. Potrebbero verificarsi incendi o malfunzionamenti.

- Quando si collega il prodotto al terminale di uscita dell'alimentazione CA, accertarsi di non superare il valore consentito.

- Maneggiare il cavo di alimentazione e la presa CA nel modo seguente, al fine di evitare rischi di incendio, scosse elettriche o danni e/o lesioni:

• Non modificare il cavo di alimentazione CA.
• Non collocare pesi sul cavo di alimentazione CA.
• Tenere il cavo di alimentazione CA lontano da fonti di calore.
• Non tirare il cavo di alimentazione CA quando lo si scollega.
• Durante il montaggio in rack, evitare che il cavo rimanga schiacciato nelle guide.

Se il cavo di alimentazione risulta danneggiato, rivolgersi al personale di assistenza Sony per la sua sostituzione.

- Non utilizzare una presa di alimentazione CA danneggiata o con tenuta insufficiente. Inserire la spina fino in fondo nella presa. In caso

contrario, potrebbe scoccare una scintilla con conseguente potenziale incendio.

• Se l'utente smonta, ripara o altera l'unità, potrebbero verificarsi seri problemi per la sicurezza dell'utente stesso.
• Se il prodotto non funziona correttamente o è danneggiato, consultare un tecnico Sony qualificato.
• Non urtare o colpire lo schermo. Il prodotto potrebbe ribaltarsi o cadere, provocando gravi lesioni.

ATTENZIONE

• Non toccare gli spigoli vivi a mani nude. Il prodotto presenta spigoli vivi sui bordi e negli angoli della superficie del pannello. Toccandoli, si rischia di ferirsi le mani e anche il prodotto potrebbe danneggiarsi.
• Utilizzare il prodotto con la tensione di alimentazione specificata. Utilizzando una tensione di alimentazione diversa da quella indicata per il prodotto, potrebbero verificarsi incendi o scosse elettriche.
• Non installare il prodotto in un luogo con presenza di acqua. Se l'acqua penetra nel prodotto o il prodotto si bagna, potrebbero verificarsi incendi o scosse elettriche. Prestare attenzione specialmente quando si utilizza il prodotto mentre piove o nevica, su una spiaggia o in prossimità dell'acqua.
• Non installare il prodotto in un ambiente chiuso, altrimenti potrebbe svilupparsi calore all'interno del prodotto e dar luogo a incendi o malfunzionamenti. Per una migliore ventilazione, osservare quanto segue.

- Installare il prodotto ad almeno 10 cm di distanza da pareti e pavimenti.

- Non cercare di far entrare a forza il prodotto in uno spazio circoscritto e stretto.

- Non collocare il prodotto su un tappeto a pelo lungo, una moquette ecc.

- Non avvolgere il prodotto in stoffa ecc.

- Non disporre il prodotto su un lato o capovolgerlo.

Per ulteriori informazioni sull'installazione, vedere il Manuale di installazione.

• Instradare SEMPRE i cavi collegati al prodotto in modo tale che non vengano calpestati, tirati o afferrati.
• Se un oggetto liquido o solido dovesse cadere all'interno del cabinet, scollegare l'unità e farla controllare da personale Sony qualificato prima di continuare a utilizzarla.
• Non toccare il cavo di alimentazione CA e la relativa spina con le mani bagnate, poiché c'è il rischio di scossa elettrica.

- Non salire o collocare oggetti sulla superficie del pannello del display, altrimenti il prodotto potrebbe danneggiarsi.

Prima di iniziare

ZRA-VP15EBSM/ZRA-VP23EBSM/ZRA-VP15EMSM/ZRA-VP23EMSM/ZRA-VP15EBSC/ZRA-VP23EBSC/ZRA-VP15EMSC/ZRA-VP23EMSC sono i kit di ricambio del Cabinet del display.

ZRA-1ESK è un kit di configurazione per installare il display. Per dettagli relativi all'acquisto di questi kit, consultare un rivenditore Sony.

Struttura del manuale

Il presente prodotto è dotato dei seguenti manuali da utilizzare a seconda della situazione.

Manuale di installazione

Questo manuale contiene informazioni relative all'installazione, alla configurazione iniziale, alle procedure di regolazione dell'attrezzatura ecc. Riferirsi a questo manuale quando si modificano le impostazioni dell'attrezzatura o anche quando si eseguono regolazioni successive all'installazione.

Istruzioni per l'uso (questo documento)

Include informazioni sulle precauzioni importanti per la sicurezza, l'identificazione delle parti, le caratteristiche tecniche ecc. Riferirsi a questo manuale quando si eseguono operazioni generali.

Manuale di servizio

Questo manuale è indirizzato al personale di assistenza e include informazioni relative alla diagnosi di malfunzionamenti e istruzioni per la riparazione.

Condensa

Qualora l'unità venga spostata rapidamente da un ambiente freddo a uno caldo, oppure se la temperatura ambiente dovesse aumentare improvvisamente, è possibile che si formi umidità sulle superfici esterne dell'unità e/o al suo interno. Questo fenomeno è denominato condensazione. In tal caso, spegnere l'unità ed attendere la scomparsa della condensazione prima di riavviarla. L'utilizzo dell'unità mentre è presente condensazione può causare danni all'unità stessa.

Sicurezza

- SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO RISULTANTI DALLA MANCATA IMPLEMENTAZIONE DI MISURE DI PROTEZIONE ADEGUATE SUI DISPOSITIVI DI TRASMISSIONE, DA INEVITABILI DIFFUSIONI DI DATI RISULTANTI

DALLE SPECIFICHE TECNICHE DELLA TRASMISSIONE O DA PROBLEMATICHE RELATIVE ALLA SICUREZZA DI QUALSIASI TIPO.

- In base all'ambiente operativo, terze parti non autorizzate alla rete potrebbero essere in grado di accedere all'unità. Quando si collega l'unità alla rete, accertarsi di confermare che la rete è efficacemente protetta.

Effetto "burn-in"

Se un'immagine fissa viene visualizzata per un periodo prolungato può verificarsi un effetto di burn-in permanente. La riproduzione di un video con immagini in movimento può ridurre l'intensità dell'effetto burn-in quando questo si verifica ma non lo eliminerà del tutto.

Pixel difettosi

Di conseguenza soltanto pixel in quantità molto ridotta possono risultare "bloccati", o sempre spenti (neri), o sempre accesi (rossi, verdi o blu) o lampeggianti. Inoltre, questi pixel "bloccati" possono apparire spontaneamente su un arco temporale lungo di utilizzo per via delle caratteristiche fisiche dei diodi organici luminosi. Questi episodi non sono indice di un malfunzionamento.

Funzione di protezione dell'unità

Quando l'unità raggiunge una temperatura anormalmente elevata a seconda dell'ambiente di installazione, la funzione che spegne la visualizzazione del video per proteggere l'unità potrebbe attivarsi. Per ulteriori informazioni sull'ambiente di installazione per evitare temperature anormalmente elevate, consultare un responsabile dell'assistenza Sony.

Precauzioni generali

• Non bagnare il prodotto. In caso di contatto accidentale con liquidi, non accendere l'alimentazione e contattare un tecnico dell'assistenza.
• Se si verifica un errore o un malfunzionamento o se materiale esterno penetra all'interno del prodotto, spegnere l'alimentazione e sospendere l'uso e contattare un tecnico dell'assistenza.
• Non sottoporre il pannello frontale dei cabinet del display a danni o urti.

- Il presente prodotto richiede la pulizia e manutenzione periodica da parte di un tecnico dell'assistenza.

Precauzioni riguardanti gli effetti sui dispositivi medici

Il cabinet del display utilizza potenti magneti.

Ci sono aree in cui la densità del flusso magnetico può raggiungere o superare i 300 mT sulla superficie toccata durante le operazioni di installazione e manutenzione.

Questo può avere effetto sul funzionamento di dispositivi medici quali defibrillatori, pacemaker e valvole di derivazione programmabili per il trattamento dell'idrocefalo.

Tenere i soggetti che utilizzano tali dispositivi medici lontano dalle aree in cui vengono eseguite le operazioni di installazione e manutenzione o dove vengono conservati i cabinet del display. Possono anche verificarsi perdite di flusso magnetico dalla superficie di visualizzazione, che potrebbero colpire gli utilizzatori di tali dispositivi medici quando si avvicinano al cabinet del display. Adottare misure quali l'attivazione di segnali di avvertimento a seconda delle condizioni di installazione.

Accertarsi di informare di questi effetti la società che effettua le operazioni di installazione e manutenzione.

Precauzioni relative alla cinetosi visivamente indotta (VIMS) e instabilità posturale

A seconda del contenuto visualizzato, delle dimensioni del display e della posizione di visualizzazione (distanza), l'utente potrebbe provare sintomi di VIMS come instabilità posturale o nausea.

I sintomi di VIMS potrebbero essere più acuti trascorso un po' di tempo piuttosto che durante o immediatamente dopo aver visualizzato il contenuto. Adottare misure quali l'attivazione di segnali di avvertimento.

Inoltre, l'instabilità posturale può essere indotta dallo spostamento di una grande porzione dell'immagine in una direzione. Prestare particolare attenzione ai contenuti visualizzati e alla posizione di installazione (direzione) quando si installa il prodotto in un luogo visibile da scale, scale mobili, pianerottoli o altri luoghi pericolosi quando si hanno sintomi di instabilità posturale.

Note

• Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
• SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.
• SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.

Visione d'insieme

Collegare i cabinet per creare uno schermo modulare adattato al luogo e allo scopo di installazione. I contenuti video in ingresso dell'unità di controllo del display sono trasmessi al cabinet del display tramite la conversione del segnale.

A seconda dei prodotti, l'unità di controllo del Display sarà differente. Utilizzare i prodotti seguenti.

ZRD-VP15EB/VP23EB:

Brompton Technology

È possibile configurare collegamenti a margherita tra i Cabinet del display utilizzando un cavo di alimentazione (non in dotazione) e un cavo Ethernet (non in dotazione). Per informazioni sul numero massimo di connessioni controllabili dall'unità di controllo, sul relativo metodo di controllo e sulle specifiche del cavo Ethernet utilizzato, far riferimento alle istruzioni per l'uso del sistema di controllo del display che si utilizzerà.

Attenzione

- Utilizzare il Controller del display con l'impostazione di calibrazione abilitata.

Quando lo si utilizza con la calibrazione disabilitata, la qualità dell'immagine potrebbe risentirne a causa dei cambiamenti o irregolarità nel colore.

- Collegare soltanto il connettore DATA dell'unità di controllo corrispondente del display e cabinet al connettore DATA dell'unità.

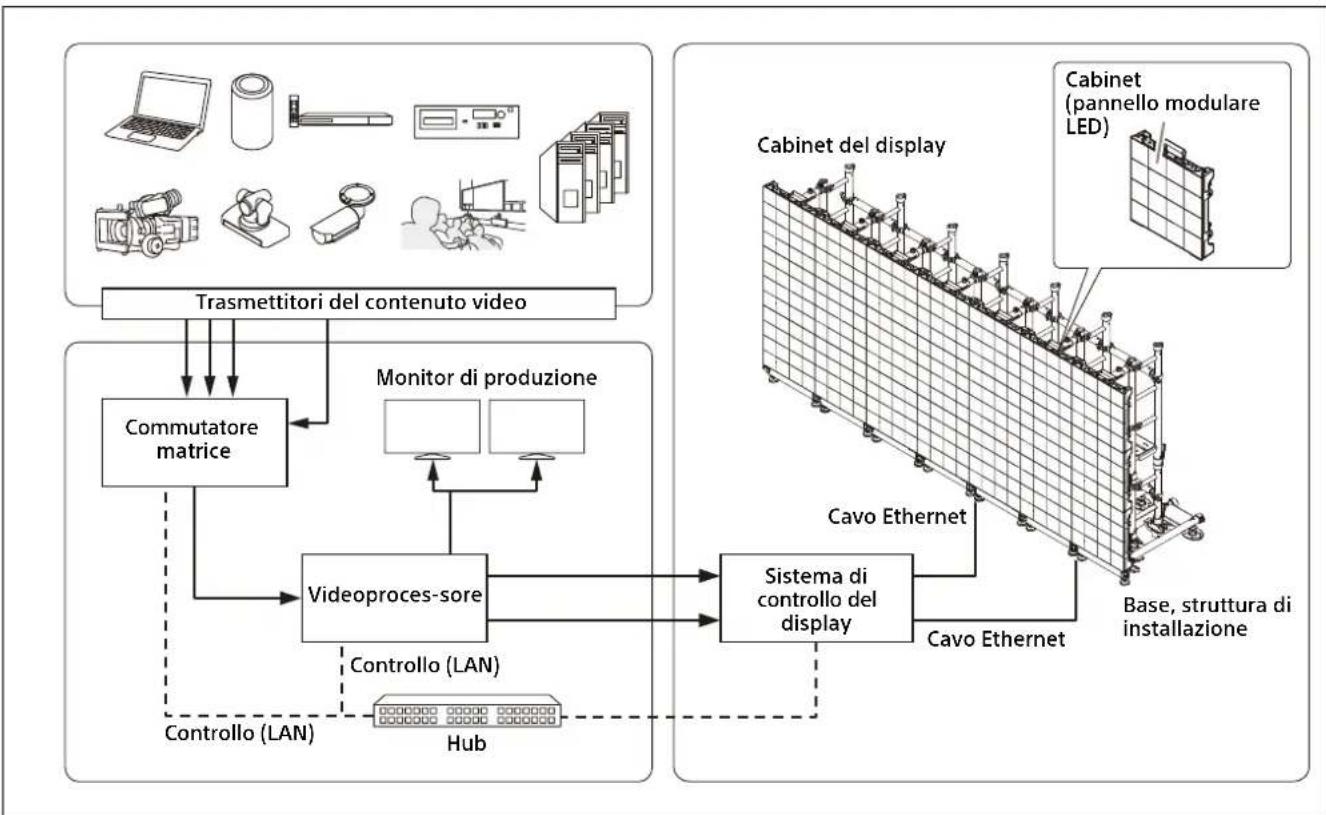

Diagramma della configurazione del sistema

Esempio di configurazione dell'intero sistema


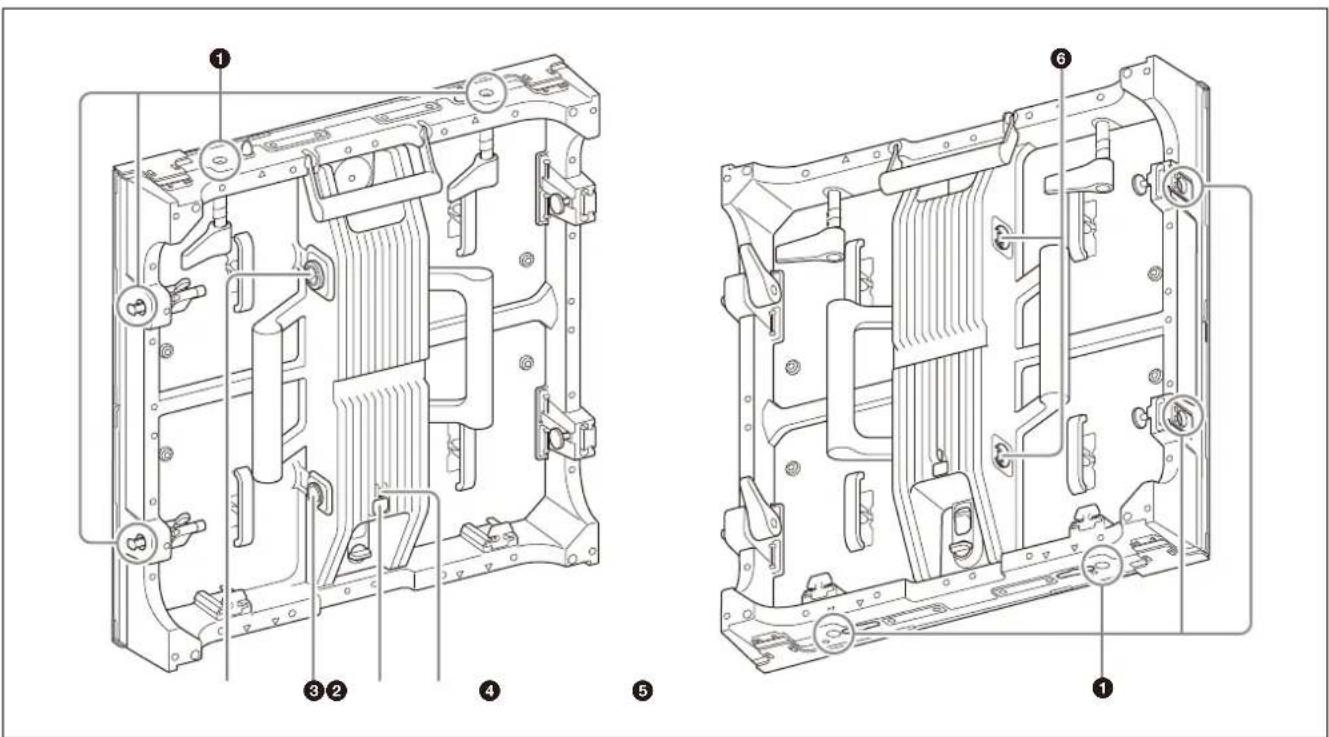

Identificazione dei componenti

Sinistra / Destra

① Giunti dei cabinet

Consentono di collegarsi agli altri cabinet del display.

Sono presenti due giunti per cabinet sul lato destro, lato sinistro, in alto e in basso.

② Canettore PWR OUT (uscita di alimentazione CA)

Utilizzare un cavo di alimentazione per il collegamento dei cabinet ^*1 (non in dotazione) per collegare questo connettore al connettore PWR IN (ingresso alimentazione CA) nel Cabinet del display successivo nel collegamento a margherita.

Questo connettore non viene utilizzato per l'ultimo Cabinet del display nel collegamento a margherita.

③ Connettore PWR IN (ingresso di alimentazione CA)

Utilizzare un cavo di alimentazione per il collegamento dei cabinet *1 (non in dotazione) per collegare questo connettore al connettore PWR OUT (uscita alimentazione CA) nel Cabinet

del display precedente nel collegamento a margherita.

Per il primo Cabinet del display nel collegamento a margherita, utilizzare un cavo di alimentazione per effettuare il collegamento fra l'alimentazione e il cabinet ^*2 (non in dotazione) per collegare questo connettore all'interruttore.

4 Interrutbre TEST

Tramite l'interruttore, il motivo di prova può essere visualizzato senza collegare l'unità di controllo.

Operazione Descrizione

Tenere premuto Modalità normale: entra in modalità modello di prova. Modalità modello di prova: entra in modalità normale.

Premere Modalità normale: nessun cambiamento Modalità modello di prova: cambia il modello di prova.

⑤ Spia STATUS

Indica lo stato di sistema del cabinet del display.

Stato ZRD-VP15EB	ZRD-VP23EB	ZRD-VP15EMZRD-VP23EM
Il cabinet del display è spento	Spento Spento
Il sistema è nello stato di avvio	Illuminato in rosso	Illuminato in bianco →Illuminato in magenta →Illuminato in giallo → Si illumina di nuovo in bianco
Stato di errore Lampeggia in rosso		Lampeggia in rosso
Stato di avviso Lampeggia in giallo		-
Stato normale (Ethernet non connesso)	Illuminato in verde	Illuminato in verde
Stato normale (Collegamento Ethernet OK, controller non collegato, collegamento cabinet OK)	Lampeggia in blu(1 lampeggio alla volta:1 collegamento alla porta,2 lampeggi alla volta:2 collegamenti alla porta)	Lampeggia in blu(1 lampeggio alla volta:1 collegamento alla porta,2 lampeggi alla volta:2 collegamenti alla porta)
Stato normale (Collegamento Ethernet OK, collegamento controller OK)	Si illumina in blu	Si illumina in blu
Stato normale (modalità modello di prova)	Illuminato in giallo	Illuminato in giallo
Modalità di sicurezza	- Illuminato in ciano

6 Connettore DATA

Utilizzare un cavo Ethernet ^*3 (non in dotazione) per collegare questo connettore al connettore DATA nel Cabinet del display successivo nel collegamento a margherita.

Per il primo cabinet del display nel collegamento a margherita, utilizzare un cavo Ethernet*3 (non in dotazione) per collegare questo connettore al connettore OUTPUT sul sistema di controllo del display che si sta utilizzando.

*1 Utilizzare il cavo di alimentazione con il connettore di ingresso NEUTRIK e il connettore di uscita.

*2 Utilizzare la spina per il collegamento all'alimentazione CA e il cavo di alimentazione con il connettore di ingresso NEUTRIK.

*3 Il cavo con il connettore NEUTRIK può essere utilizzato. Tuttavia, le specifiche del cavo differiscono a seconda dell'unità di controllo del Display attualmente utilizzata. Verificare le specifiche dell'unità di controllo del display.

Codici di errore

Verificare le specifiche del sistema di controllo del display corrispondente.

Pulizia e deposito

Attenzione

Non bagnare la superficie dei cabinet del display.

Pulizia quotidiana

Per pulire la superficie del cabinet del display, inumidire il panno consigliato*1 con dell'alcol etilico (circa 100%) e strofinare leggermente *2 *3.

*1 Panno consigliato: panno per pulizia savina MX, KB Seiren Co.
*2 Strofinare il cabinet orizzontalmente muovendo il panno in una direzione.
*3 Se rimangono residui, eliminarli usando il lato inutilizzato del panno.

Strofinare orizzontalmente in una direzione

Quando si strofina con la trama del panno in direzione verticale, è più facile eliminare le macchie.

Deposito (per trasporto)

• Verificare che i cabinet del display siano completamente asciutti prima di imballarli.
• Conservare i cabinet del display in luoghi asciutti e ben ventilati.

Formati di segnale

Il formato del segnale è conforme alle specifiche dell'unità di controllo corrispondente.

Caratteristiche tecniche

Risoluzione ZRD-VP15EB/ZRD-VP15EM: H 320 punti × V 320 punti ZRD-VP23EB/ZRD-VP23EM: H 216 punti × V 216 punti

Interasse LED ZRD-VP15EB/ZRD-VP15EM: 1,5 mm ZRD-VP23EB/ZRD-VP23EM: 2,3 mm

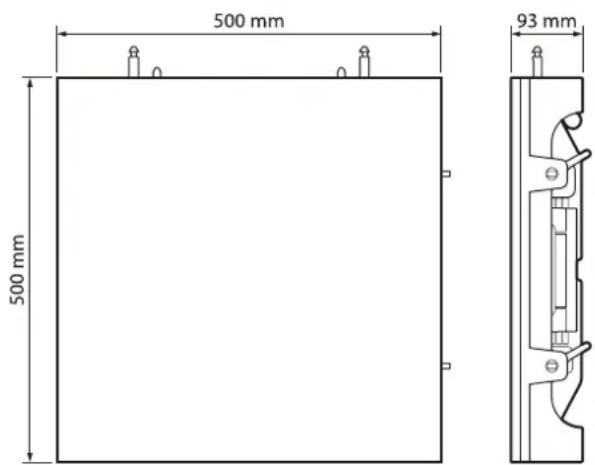

Dimensioni 500 × 500 × 93 mm (L/A/P)

500 mm 500 mm 93 mm

Massa Circa 10,1 kg

Ingresso/Uscita

Connettore PWR IN (ingresso alimentazione CA) (1)

Connettore PWR OUT (uscita alimentazione CA) (1)

Connettore DATA (2)

Alimentazione Ingresso: 100 VCA fino a 240 VCA, 50/60 Hz, 11,9 A Uscita: 100 VCA fino a 240 VCA, 50/60 Hz, 10,2 A

Condizioni di funzionamento

Temperatura 0°C fino a 45°C

Umidità 20% fino a 80% (senza condensa)

Condizioni di deposito e trasporto

Temperatura -20 °C fino a +60 °C

Umidità 20% fino a 80% (senza condensa)

Accessori in dotazione

Istruzioni per l'uso (1)

Pellicola intercalare (16)

Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

繁體中文
