Produkttyp	TV-möbel med glashyllor
Märke	Sony
Modell	SUFL61
Mått (B x H x D)	1425 x 1451 x 616 mm (56 1/8 x 57 1/4 x 24 3/8 tum)
Nettovikt	48 kg (105 lb 14 oz)
Maximal belastning per hylla	48 kg (fördelat över hela)
Material	Stål (ram och stolpe), härdat glas (hyllor)
Kompatibla TV-apparater	Sony KDL-52X2000, KDL-46X2000, KDL-40X2000 (LCD 40-52 tum)
Monteringstyp	På stativ, med väggfäste mot tippning rekommenderas
Antal hyllor	2 glashyllor
Verktyg som krävs för montering	Stjärnskruvmejsel (rekommenderat vridmoment 1,5 N·m)
Antal personer för installation	Minst 2 personer
TV-fäste	Krokar och fästpinnar (ingår)
Säkerhetsanvisningar	Överskrid inte lasten, använd på plan yta, fäst i väggen för att förhindra tippning
Underhåll och rengöring	Mjuk, torr trasa, milt rengöringsmedel om nödvändigt; undvik lösningsmedel
Bruksanvisning	Finns att ladda ner gratis på notice-facile.com

Vanliga frågor - SUFL61 SONY

Vilka TV-apparater är kompatibla med Sony SUFL61-stativet?

Stativet är utformat för Sony LCD-TV-apparater i serierna KDL-52X2000, KDL-46X2000 och KDL-40X2000. För andra modeller, se bruksanvisningen.

Vad är den maximala belastningskapaciteten för hyllorna?

Den totala maximala lasten är 48 kg (105 lb 14 oz) fördelat över de två hyllorna. Placera inte utrustning som överstiger denna gräns för att undvika att glaset går sönder.

Måste stativet fästas i väggen?

Ja, det rekommenderas starkt att använda ett starkt rep eller kedja med ett väggfäste för att förhindra tippning, särskilt med en tung TV.

Hur många personer krävs för installationen?

Installationen måste utföras av minst två personer på grund av möbelns och TV:ns vikt och storlek.

Hur rengör jag glashyllorna?

Använd en mjuk, torr trasa. För envisa fläckar, en trasa lätt fuktad med utspätt rengöringsmedel. Använd inte lösningsmedel som thinner eller bensin.

Vilka verktyg medföljer stativet?

Satsen innehåller skruvar, krokar, hyllstöd och fästpinnar. En stjärnskruvmejsel behövs (medföljer inte).

Kan jag använda stativet med en TV från ett annat märke?

Stativet är endast testat för de listade Sony-TV-apparaterna. Användning med andra enheter kan leda till instabilitet och risk för personskador.

Levereras möbeln monterad?

Nej, möbeln levereras i sats och kräver montering enligt instruktionerna i bruksanvisningen.

Vad gör jag om en glashylla går sönder?

Härdat glas kan gå sönder i små bitar. Byt endast ut mot en original Sony-del. Undvik att gå på skärvorna.

Hur fäster jag TV:n på stativet?

Fäst krokarna på TV:ns baksida, för in dem i hålen på mittstolpen och lås med fästpinnarna. Dra åt skruvarna med ett vridmoment på 1,5 N·m.

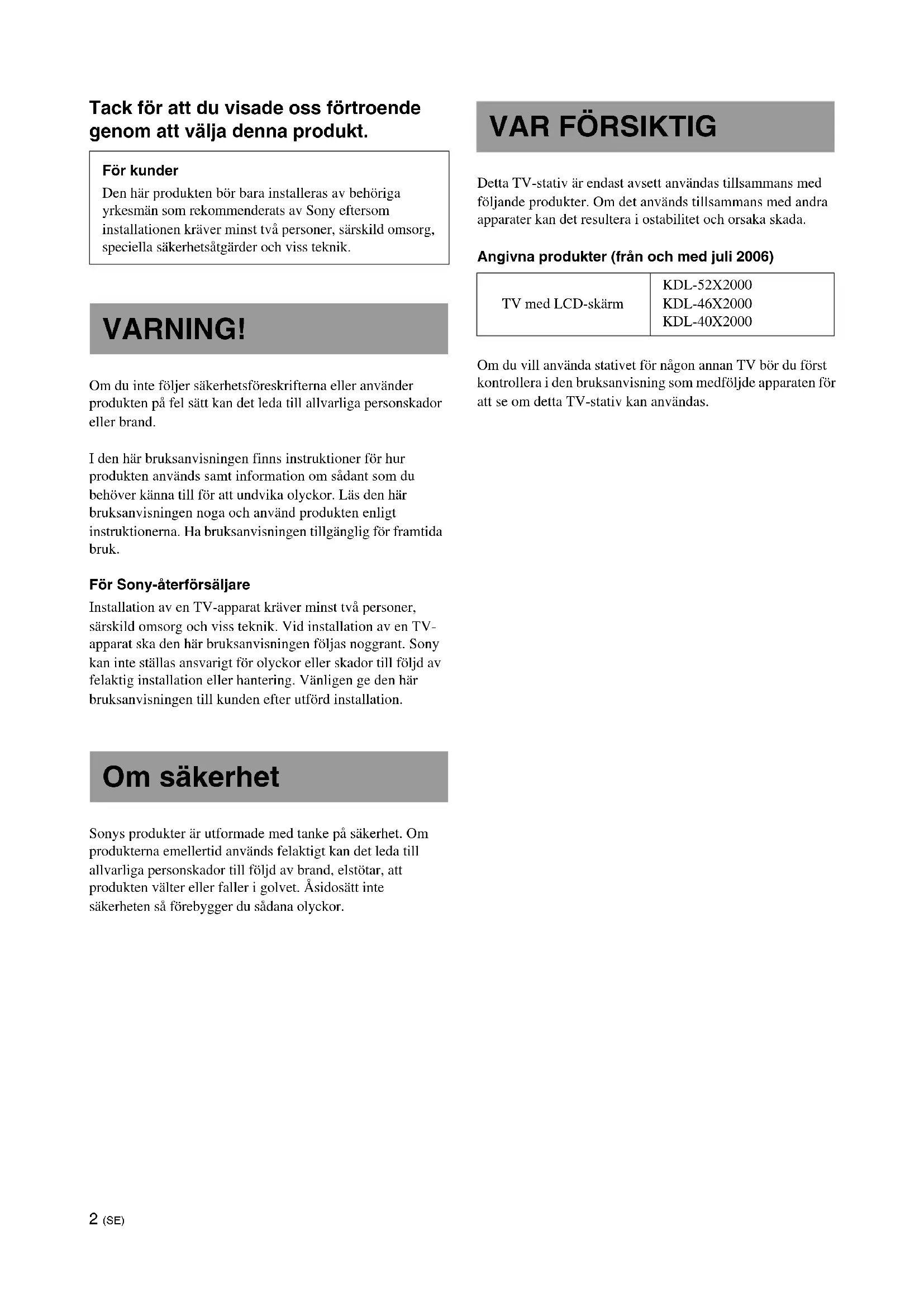

BRUKSANVISNING SUFL61 SONY

Tack för att du visade oss förtroende genom att välja denna produkt.

För kunder

Den här produkten bör bara installeras av behöriga yrkesmän som rekommenderats av Sony eftersom installationen kräver minst två personer, särskild omsorg, speciella säkerhetsåtgärder och viss teknik.

VARNING!

Om du inte följer säkerhetsföreskrifterna eller använder produkten på fel sätt kan det leda till allvarliga personskador eller brand.

I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du behöver känna till för att undvika olyckor. Läs den här bruksanvisningen noga och använd produkten enligt instruktionerna. Ha bruksanvisningen tillgänglig för framtida bruk.

För Sony-återförsäljare

Installation av en TV-apparat kräver minst två personer, särskild omsorg och viss teknik. Vid installation av en TV-apparat ska den här bruksanvisningen följas noggrant. Sony kan inte ställas ansvarigt för olyckor eller skador till följd av felaktig installation eller hantering. Vänligen ge den här bruksanvisningen till kunden efter utförd installation.

Om säkerhet

Sony-produkter är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar, att produkten välter eller faller i golvet. Åsidosätt inte säkerheten så förebygger du sådana olyckor.

VAR FÖRSIKTIG

Detta TV-stativ är endast avsett att användas tillsammans med följande produkter. Om det används tillsammans med andra apparater kan det resultera i ostabilitet och orsaka skada.

Angivna produkter (från och med juli 2006)

TV med LCD-skärm

KDL-52X2000

KDL-46X2000

KDL-40X2000

Om du vill använda stativet för någon annan TV bör du först kontrollera i den bruksanvisning som medföljde apparaten för att se om detta TV-stativ kan användas.

VARNING!

Om följande anvisningar inte följs kan allvarliga personskador eller dödsfall inträffa till följd av brand, elstötar samt att produkten välter eller faller i golvet.

Utförs installationen av icke utbildad personal kan den leda till allvarliga personskador eftersom både TV-apparaten och TV-stativet är mycket tunga.

Se till att vidta försiktighetsåtgärder för att förhindra att TV-stativet välter.

Om du inte gör det kan TV-apparaten välta och orsaka personskador. Förankra TV-apparaten i en vägg, pelare eller liknande så att den inte kan välta.

Placera TV-stativet på ett plant och stabilt golv.

Placera inte TV-stativet så att det lutar åt något håll. I så fall kan det välta eller TV-apparaten falla ned. Det kan orsaka skador.

Om du placerar TV-stativet på en mjuk yta, t.ex. en matta, bör du först lägga dit en hård skiva som du placerar stället på.

Använd inte ett TV-stativ som har sprickor.

Använd inte TV-stativet om du skulle upptäcka sprickor i det.

Glaset kan spricka och TV-apparaten lossna och falla i golvet, eller så kan TV-stativet välta. Detta kan orsaka skador.

Sprucket TV-stativ

Luta dig inte mot eller häng på TV-apparaten när den är fast vid TV-stativet.

TV-stativet kan välta, eller så kan TV-apparaten falla i golvet och orsaka allvarliga skador eller i värsta fall dödsfall.

Låt inte barn klättra på TV-stativet eller krypa mellan hyllorna.

Om barn klättrar på TV-stativet eller hamnar mellan hyllorna kan det leda till allvarlig skada eller dödsfall genom att glaset går sönder, TV-stativet välter eller TV-apparaten faller i golvet.

Trampa inte på TV-stativet.

Du kan ramla, glaset kan gå sönder och orsaka skada.

Täck inte för TV-apparatens ventilationshål.

Om du täcker för ventilationshålet (med tyg eller liknande) kan TV-apparaten bli överhettad vilket kan leda till brand.

Se till att inte nätkabeln eller anslutningskabeln kommer i kläm.

Se upp så att du inte trampar på nätkabeln eller anslutningskabeln när du bär TV-stativet. Nätkabeln eller anslutningskabeln kan skadas vilket kan leda till brand eller stötar.

Snava inte över nätkabeln eller anslutningskabeln.

Du eller TV-stativet kan falla i golvet och orsaka skada.

Flytta inte TV-stativet med TV-apparaten eller annan ansluten utrustning.

Om du flyttar TV-stativet med TV-apparaten ansluten kan din rygg skadas eller så kan TV-stativet välta och orsaka allvarlig skada. Annan ansluten utrustning kan också falla vilket kan leda till att glashyllan går sönder eller att annan egendom skadas.

VAR FÖRSIKTIG

Om du inte följer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

Installera inga andra enheter än den specificerade produkten.

• Detta TV-stativ är enbart tillverkat för att användas med den specificerade produkten. Om du monterar annan utrustning än den som specificeras kan stället välta eller gå sönder och orsaka skador.
• Placera inte föremål som t.ex. vaser, krukor etc. på TV-stativet. Modifiera inte TV-stativet.
• Placera inget varmt direkt på TV-stativet. Värmen kan orsaka missfärgning eller formförändring av TV-stativet.
• Placera inget direkt på TV-stativet som kan skada glaset.

Se till att förankra TV-apparaten.

Skruva fast TV-apparaten i TV-stativet med medföljande fästen. Om inte TV-apparaten skruvas fast ordentligt kan den falla i golvet eller så kan TV-stativet välta och orsaka skador.

Utsätt inte glaset för tyngd, slag eller stötar.

Se till att du inte tynger ner TV-stativet med händerna när TV-apparaten installeras. Slå inte mot TV-stativet med hårda föremål som t.ex. en skruvmejsel etc. Glaset kan gå sönder och orsaka personskador.

När du bär TV-stativet

Om du försöker flytta TV-stativet ensam, eller om du inte följer anvisningarna, kan det leda till personskador. Du undviker detta genom att följa nedanstående råd.

• Se till att minst två personer bär TV-stativet och bär det inte förrän TV-apparaten, ansluten utrustning och glashyllorna monterats bort.
• Dra inte TV-stativet. TV-stativets basdelar kan ramla av och skada golvet.
• Se till att inte någon klämmer händer eller fötter under bottenplattan.
• Fattainte tag i glashyllan när du bär TV-stativet.

Utsätt inte glaset för kraftiga stötar.

Detta TV-stativ är tillverkat av härdat glas, men du bör ändå vara försiktig när du hanterar det.

Om glaset går sönder kan glasbitarna orsaka skador; följ därför nedanstående säkerhetsföreskrifter.

• Slå inte på glaset eller tappa vassa föremål på det. Undvik att utsätta glaset för starka stötar.
• Repa inte glaset eller knacka på det med vassa föremål.
• Se till att inte hårda föremål, t.ex. en dammsugare, slår emot kanterna på glaset.

Notering om lastkapacitet

Placera inte utrustning som överstiger maximal kapacitet för varje hylla enligt indikationen i illustrationen. Hylorna kan då gå sönder.

SU-FL61: 48 kg

Notering om installation

• Placera förpackningsmaterialet på golvet vid montering för att undvika att golvet skadas.
• Placera TV-stativet på ett plant och stabilt golv. Se till att du inte placerar TV-stativet snett eller så att det lutar åt något håll. Du undviker detta genom att följa följande säkerhetsföreskrifter:
• Om du placerar TV-stativet på en mjuk yta, t.ex. en matta, bör du först lägga dit en HÅRD skiva som du placerar stället på.
• Placera inte TV-stativet på en plats där det utsätts för direkt solljus eller i närheten av ett värmeelement.
• Placera inte TV-stativet på en varm eller fuktig plats, inte heller utomhus.

Notering om användning

Håll TV-stativet rent genom att då och då torka av det med en mjuk, torr duk. Envisa fläckar får du bort genom att använda en mjuk duk lätt fuktad med utspätt diskmedel.

Torka sedan av med en mjuk, torr duk. Använd inga kemikalier som t.ex. thinner eller bensin eftersom de kan skada TV-stativets ytbehandling.

För Sony-återförsäljare

Läs föregående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerhet under installation, underhåll, kontroll eller reparation av den här produkten.

Se till att ni är två eller fler personer som hjälps åt under installationen.

Se till att minst två personer installerar TV-apparaten på TV-stativet. Om du försöker utföra installationen ensam kan det leda till en olycka eller skador. Se till att inte barn finns i närheten när installationen utförs.

Se till att TV-stativet monteras ihop ordentligt genom att följa instruktionerna.

Om en skruv inte skruvas åt ordentligt och om den ramlar ner kan TV-stativet välta. Detta kan orsaka person- eller egendomsskada.

Var försiktig så att du inte skadar dina händer eller fingrar under installationen.

Var försiktig så att du inte klämmer dina fingrar eller händer vid montering av TV-stativet och installation av TV-apparaten.

Se till att monteringen av TV-apparaten utförs enligt instruktionerna.

Skruva åt skruvarna ordentligt. Om inte monteringen görs på rätt sätt kan TV-apparaten falla av och orsaka skador.

Kontrollera delarna

Delens namn Antal
Ram	1
Mittpelare	1
Glashylla	2
Stöd glashylla	8
Hake	4
Hakskruv (+PSW5 × L16)	4
Skruv (+PSW5 × L25)	4
Fäste 2

Innan du påbörjar monteringen bör du se till att du har en Phillips-skruvmejsel som passar till de skruvar som anges ovan.

Montera TV-stativet

VARNING!

Om nätkabeln kläms under utrustningen eller mellan delar av utrustningen kan det leda till kortslutning eller elstötar. Om du snubblar på nätkabeln eller anslutningskabeln kan TV-stativet välta och orsaka skador.

Bestäm var TV-stativet ska stå och lägg det ned innan du monterar TV-apparaten.

Eftersom TV-apparaten är väldigt tung rekommenderar vi att du bestämmer var den ska stå och lägger TV-stativet ned innan du monterar TV-apparaten.

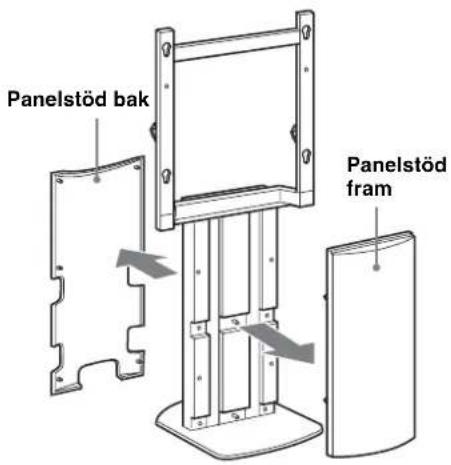

1 Ta bort de främre och bakre panelstöden från mittpelaren.

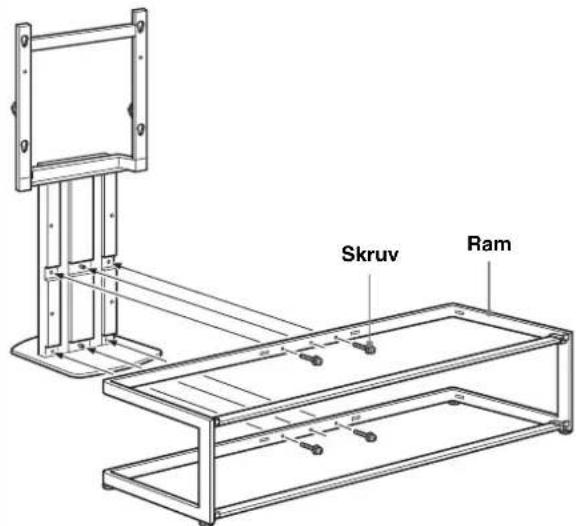

2 Anslut mittpelaren på ramen.

Skruva fast mittpelaren på ramen med de fyra skruvarna.

Obs!

• Se till att ni är två eller fler personer som hjälps åt under installationen av TV-stativet.
• Montera först mittpelaren på ramen med de fyra skruvarna, skruva sedan åt alla skruvar ordentligt.
• Om du använder en elektrisk skruvdragare ställer du vridmomentet på ungefär 1,5 N·m (15 Kgf·cm).

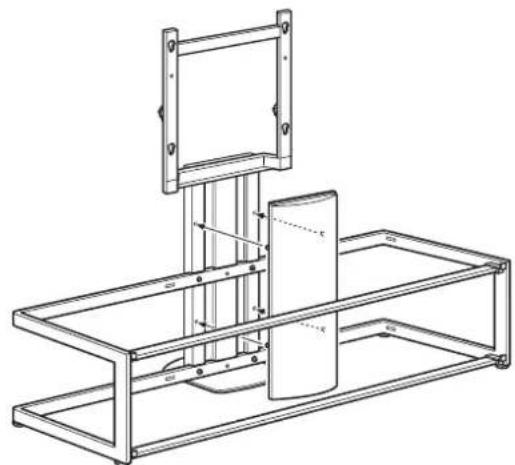

3 Anslut det främre panelstödet enligt illustrationen nedan.

Obs!

Innan du ansluter det främre panelstödet bör du kontrollera att de fyra skruvarna skruvats fast ordentligt.

Montera TV-apparaten

1 Förbered installationen av TV-apparaten.

Ta bort bordsstativet (om det är monterat) och lossa de två skruvarna på TV-apparatens baksida. Se broschyren som medföljer din TV-apparat för mer detaljerad information.

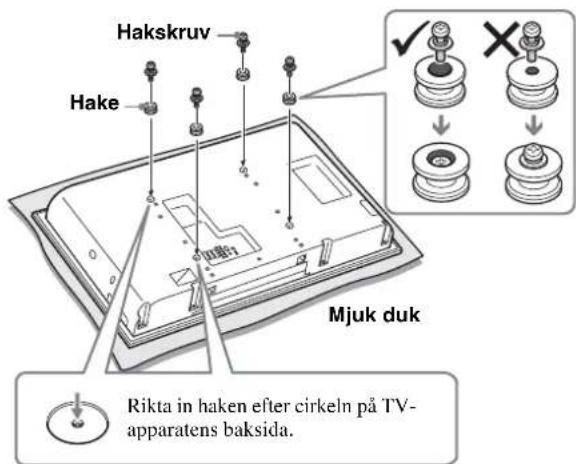

2 Anslut de fyra hakarna på TV-apparatens baksida.

Placera TV-apparaten med skärmen vänd nedåt på en stadig arbetsyta som täcks med en mjuk duk. Anslut de fyra hakarna med hjälp av de fyra hakskruvarna.

Obs!

• Om du använder en elektrisk skruvdragare ställer du vridmomentet på ungefär 2 N·m [20 Kgf·cm].
• Se till att inga andra skruvar än de medföljande (+PSW5 × L16) används när hakarna ska fästas.

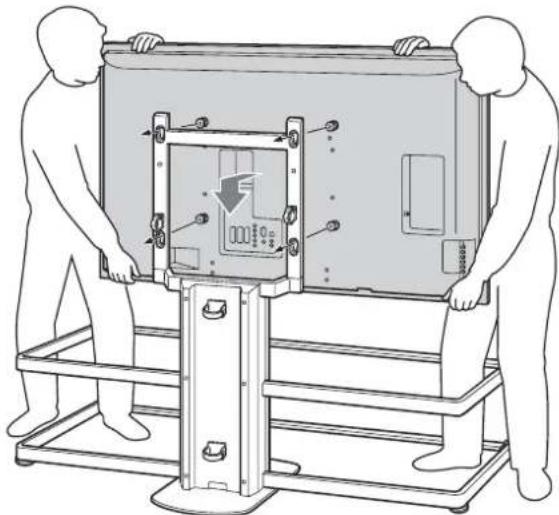

3 Montera TV-apparaten på TV-stativet.

Håll TV-apparaten på det sätt som bilden nedan visar och sätt i de fyra hakarna på TV-apparatens baksida i den övre delen av hålen på mittpelaren. Kontrollera att hakarna sitter ordentligt i de fyra hålen.

Obs!

Var försiktig så att inte TV-stativet faller när TV-apparaten ska monteras på TV-stativet. Tryck TV-apparaten rakt nedåt så att hakarna verkligen hamnar på plats i TV-stativet på det sätt som visas.

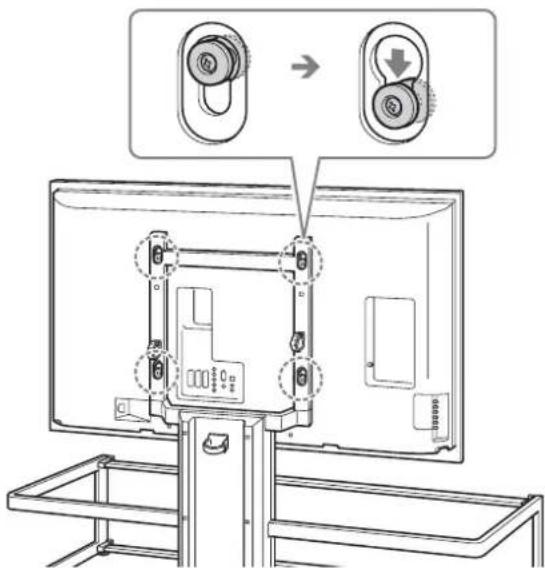

Obs!

• Kontrollera att hakarna sitter ordentligt i hålen nedre del och kontrollera sedan att TV-apparaten hänger plant.
• Se upp så att du inte flyttar TV-stativet när du monterar TV-apparaten.

4 Fäst TV-apparaten och TV-stativet med de två fästena.

• Om de två fästena inte används för att fästa TV-apparaten kan den falla i golvet och orsaka skada.
• Om du använder en elektrisk skruvdragare ställer du vridmomentet på ungefär 1,5 N·m (15 Kgf·cm).

Montera glashyllorna

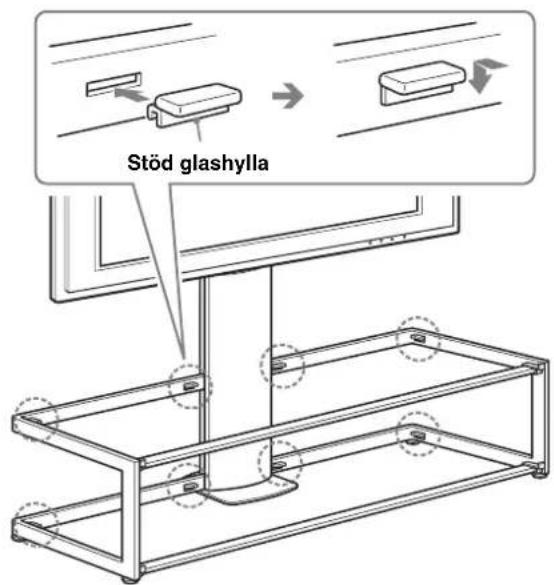

1 Fäst de åtta stöden för glashyllorna i ramen.

Obs!

Sätt i stöden för glashyllorna i hålen på ramen och kontrollera att de sitter parallellt och plant.

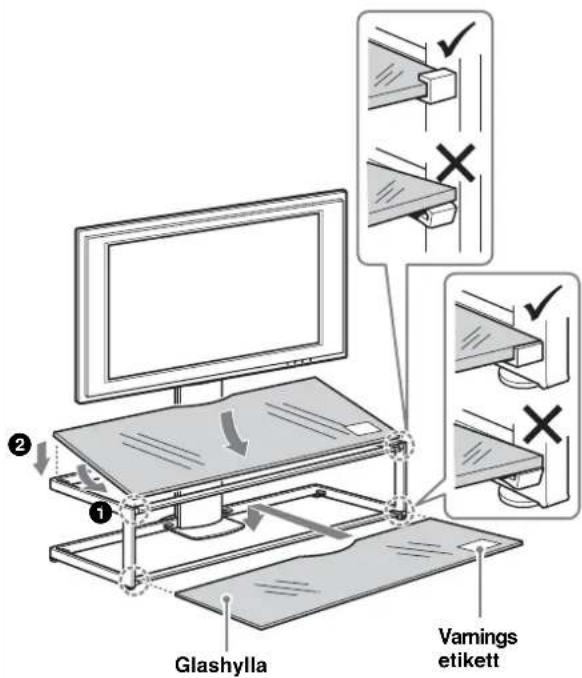

2 Montera först den undre glashyllan och sedan den övre glashyllan.

Obs!

Var försiktigt så att du inte klämmer dina fingrar mellan ramen och glashyllorna när glashyllorna monteras. - Montera glashyllan efter att du monterat TV-apparaten på TV-stativet, annars kan du slå emot glaset med TV-apparaten när den installeras, vilket kan resultera i produkt- eller personskada. - Montera glashyllorna på TV-stativet med "varningsetiketten" framåt till höger enligt illustrationen.

Anslut kablarna

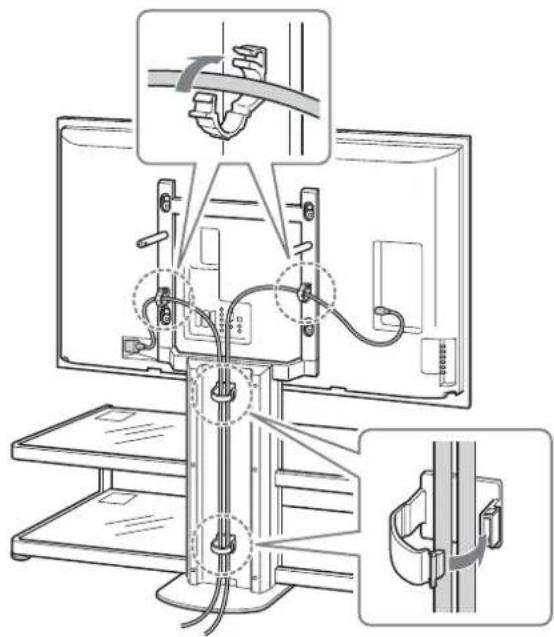

1 Anslut nätkabeln och andra kablar till TV-apparaten.

Sätt i kablarna och dra dem genom kabelhållarna och nedför mittpelarens baksida.

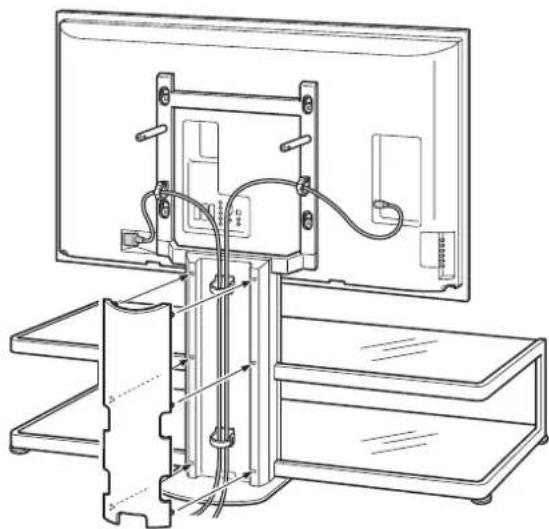

2 Fäst den bakre stödpanelen.

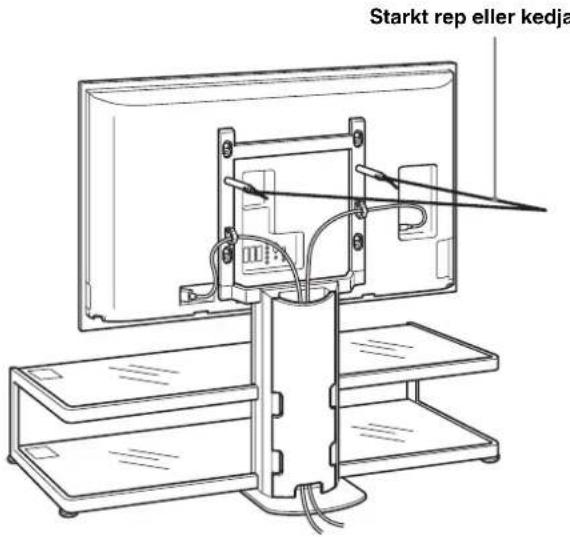

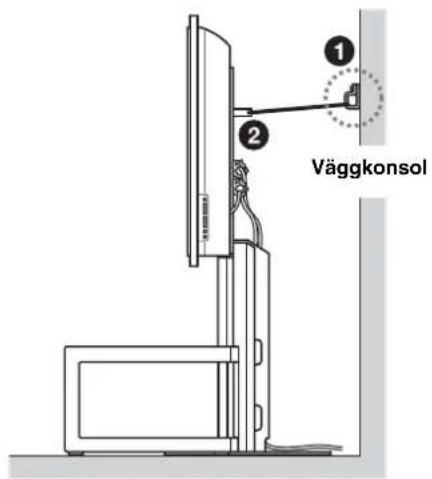

Säkerhetsåtgärder för att förhindra att TV-stativet välter

VARNING!

Se till att vidta försiktighetsåtgärder för att förhindra att TV-stativet välter, annars kan TV-apparaten falla i golvet och orsaka skada. Fäst TV-apparaten i en stadig vägg, pelare etc.

Gör i förväg i ordning ett starkt rep eller en kedja och en väggkonsol som finns ute i handeln.

Fäst väggkonsolen i en stabil vägg eller pelare. 2 Dra repet eller kedjan genom fästenas båda hål och fäst sedan repets eller kedjans andra ände i väggkonsolen.

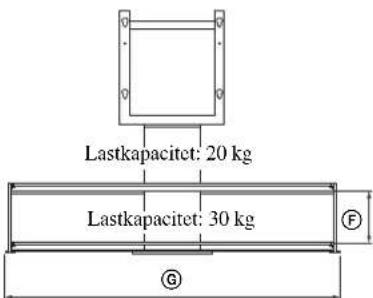

Specifikationer

Notering om lastkapacitet

Placera inte utrustning som överstiger hyllans maximala kapacitet på glashyllorna eftersom de kan gå sönder och orsaka skada.

Mätt: mm	A	1 393
	B	1 425
	C	616
	D	419
	E	462
	F	220
	G	1 451
	H	1 045
	I	297
Vikt: 48 kg

Utförande och specifikationer kan ändras utan föregående meddelande.
