Produkttype	TV-møbel med innebygget forsterker og høyttalere
Merke	Sony
Modell	SUB400S (SU-B400S)
Mål (cm)	Høyde: 10 cm, Bredde: 94,4 cm, Dybde: 60,6 cm, Fot: 16,1 cm
Vekt	5,1 kg
Materialer	Metall og plast (ikke spesifisert nøyaktig)
Farge	Svart (typisk)
Strømforsyning	100-240 V AC, 50/60 Hz
Strømforbruk (på)	12 W
Strømforbruk (standby)	0,7 W
Nominell forsterkereffekt	Fremre: 2 × 10 W (12 ohm, 1 kHz, THD < 1%); Subwoofer: 20 W (6 ohm, 100 Hz, THD < 1%)
Forsterkertype	Digital S-Master
Fremre høyttalere	2-veis bassrefleks, 3 høyttalere: 2 bass 30×82 mm koniske, 1 diskant 14 mm kuppel
Subwoofer	Bassrefleks, høyttaler 70 mm konisk
Støttede lydformater	Dolby Digital, DTS, Dolby Pro Logic II, PCM lineær 7.1 kanaler
HDMI-tilkobling	1 HDMI-inngang (kompatibel med ARC), oppløsninger 1080p, 3D, Deep Colour
Kompatible TV-er	Sony BRAVIA KDL-40NX71* (modell SU-B400S) – sjekk kompatibilitet med andre modeller
Installasjon	Krever 2 personer, montering på gulv på stabil overflate
Sikkerhet	Inkludert fallfeste (skruer og bånd), ikke len deg på TV-en
Vedlikehold og rengjøring	Myk, tørr klut, nøytral såpe hvis gjenstridige flekker, ingen kjemikalier
Medfølgende tilbehør	HD-hastighets HDMI-kabel, strømledning, strømadapter, skruer, pakning, kabelholder, bruksanvisning
Garanti	Se medfølgende dokumenter (ikke spesifisert i veiledningen)

Ofte stilte spørsmål - SUB400S SONY

Hvilke TV-er er kompatible med Sony SUB400S TV-stativet ?

Modellen SUB400S (SU-B400S) er designet for Sony BRAVIA KDL-40NX71 TV-er. Sjekk kompatibilitet med andre modeller i veiledningen.

Hvordan installere TV-en på TV-stativet ?

Installasjonen må utføres av minst to personer. Fjern bordstativet fra TV-en, fest den medfølgende pakningen med 3 skruer, plasser deretter TV-en i sporet på stativet og fest den med monteringsskruene.

Hvordan unngå at TV-stativet tipper ?

Bruk det medfølgende fallsystemet: Fest en treskrue (ikke inkludert) i platen, en metallskrue i hullet på stativet, og koble dem sammen med et sterkt bånd.

Hvordan rengjøre Sony SUB400S TV-stativet ?

Bruk en myk, tørr klut. For gjenstridige flekker, fukt lett med en nøytral pH-såpe. Bruk aldri tynner, bensin eller andre kjemikalier.

Hvilke kabler følger med TV-stativet ?

Stativet leveres med en HD-hastighets HDMI-kabel, en AC-strømledning, en strømadapter, skruer, en pakning og en kabelholder.

Hvordan koble TV-en til TV-stativet ?

Koble TV-en til HDMI-kontakten på stativet med den medfølgende HDMI-kabelen. Hvis TV-en er ARC-kompatibel, aktiver HDMI-styringsfunksjonen i TV-innstillingene.

Hvorfor blinker strømindikatoren rødt ?

Rød blinking indikerer en feil. Tell antall blink og kontakt Sony kundeservice.

Hva er effekten til de innebygde høyttalerne ?

Fremre høyttalere leverer 2 × 10 W (ved 12 ohm) og subwooferen 20 W (ved 6 ohm).

Kan jeg bruke TV-stativet med en TV fra et annet merke ?

Nei, dette stativet er spesielt designet for Sony TV-er som er oppført i veiledningen. Bruk med andre merker kan føre til fare for fall eller skade.

Hvordan aktivere lyden fra TV-stativet ?

I TV-menyen, sett 'HDMI-styring' til 'På' og 'Høyttalere' til 'Lydsystem'. Grønn lysdioder lyser når stativet er aktivt.

BRUKSANVISNING SUB400S SONY

Kassering av TV-stativet

"BRAVIA" er et varemerke som eies av Sony Corporation.

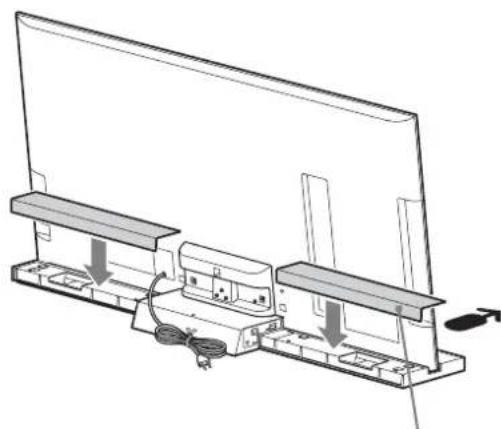

6 Montere bakdelen på TV-stativet. (Kun for modellen SU-B550S.)

Bakdel

7

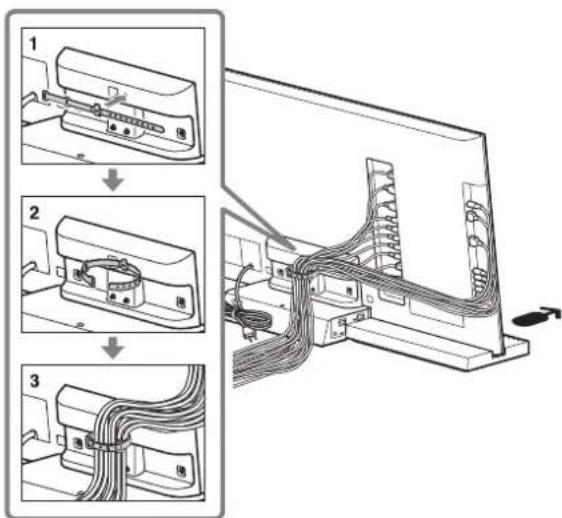

Samling av kablene.

utganger (3D) Frame packing

1920× 1080i@ 59,94/60 Hz

Frame packing

1920× 1080i@ 59,94/60 Hz

Side-ved-Side (Halv)

1920× 1080p@ 59,94/60 Hz

Side-ved-Side (Halv)

1280× 720p@50Hz

Frame packing

1920× 1080i@50Hz

Frame packing

1920× 1080i@50Hz

Sida-vid-Sida (Halv)

1920× 1080p@50Hz

Sida-vid-Sida (Halv)

1920× 1080p@24Hz

Frame packing

Ikke alle modeller selges i alle områder.

	LCD-farve-tv
SU-B550S KDL-55NX81☐*
SU-B460S KDL-46NX71☐*
SU-B400S KDL-40NX71☐*

(Fra august 2010) * I de egentlige modellnavnene angir "□" tall og/eller tegn som er spesifikke for hver modell.

Sørg for å holde TV-en som vist:

Når TV-en flyttes med hånden, skal den holdes som vist ovenfor. LCD-panelet og rammen rundt skjermen må ikke utsettes for trykk.

2 Fjern skruene fra samlingen bak på TV-en.

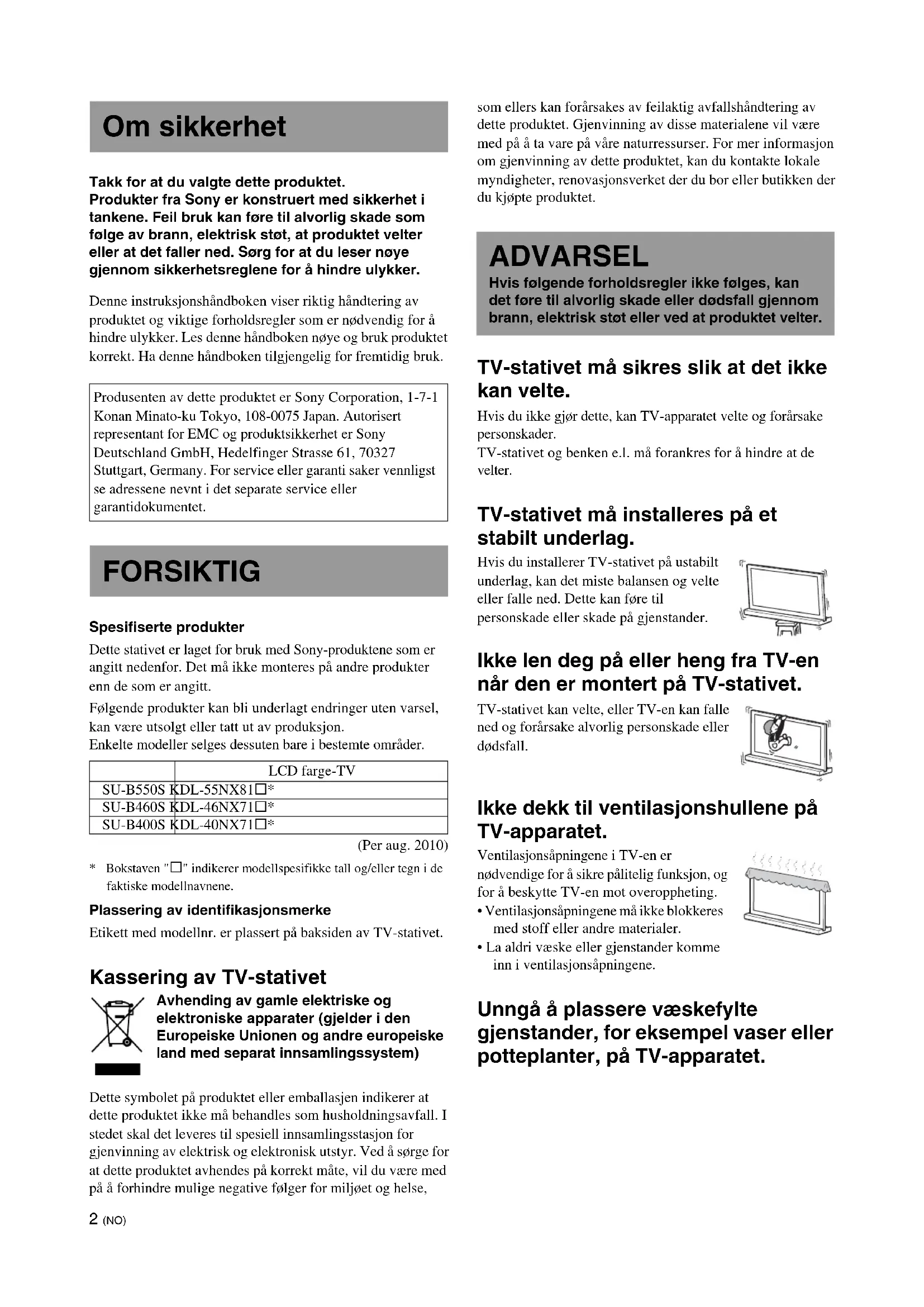

Dette stativet er laget for bruk med Sony-produktene som er angitt nedenfor. Det må ikke monteres på andre produkter enn de som er angitt.

Følgende produkter kan bli underlagt endringer uten varsel, kan være utsolgt eller tatt ut av produksjon. Enkelte modeller selges dessuten bare i bestemte områder.

	LCD farge-TV
SU-B550S KDL-55NX81☐*
SU-B460S KDL-46NX71☐*
SU-B400S KDL-40NX71☐*

(Per aug. 2010) * Bokstaven "□" indikerer modellspesifikke tall og/eller tegn i de faktiske modellnavnene.

Plassering av identifikasjonsmerke

Etikett med modellnr. er plassert på baksiden av TV-stativet.

Kassering av TV-stativet

Avhending av gamle elektriske og elektroniske apparater (gjelder i den Europeiske Unionen og andre europeiske land med separat innsamlingssystem)

Dette symbolet på produktet eller emballasjen indikerer at dette produktet ikke skal behandles som husholdningsavfall. I stedet skal det leveres til spesiell innsamlingsstasjon for gjenvinning av elektrisk og elektronisk utstyr. Ved å sørge for at dette produktet avhendes på korrekt måte, vil du være med på å forhindre mulige negative følger for miljøet og helse,

som ellers kan forårsakes av feilaktig avfallshåndtering av dette produktet. Gjenvinning av disse materialene vil være med på å ta vare på våre naturressurser. For mer informasjon om gjenvinning av dette produktet, kan du kontakte lokale myndigheter, renovasjonsverket der du bor eller butikken der du kjøpte produktet.

ADVARSEL

Hvis du ikke gjør dette, kan TV-apparatet velte og forårsake personskader.

Ikke dekk til ventilasjonshullene på TV-apparatet.

Ventilasjonsåpningene i TV-en er nødvendige for å sikre pålitelig funksjon, og for å beskytte TV-en mot overoppheting.

• Ventilasjonsåpningene må ikke blokkeres med stoff eller andre materialer. La aldri væsker eller gjenstander komme inn i ventilasjonsåpningene.

Unngå å plassere væskefylte gjenstander, for eksempel vaser eller potteplanter, på TV-apparatet.

TV-apparat som drives via strømnettet skal ikke brukes i nærheten av vann, for eksempel ved badekar, vaskeservant, kjøkkenvask, utslagsvask, svømmebasseng osv.

TV-en skal installeres på steder der den er utsatt for ekstreme temperaturer, for eksempel i direkte sollys, ved en radiator eller et varmeinntak.

TV-en kan bli overopphetet under slike forhold, noe som kan føre til at innkapslingen blir deformert og/eller at TV-en ikke fungerer som den skal.

Fuktighet kan kondensere i TV-en og føre til at den ikke fungerer som den skal.

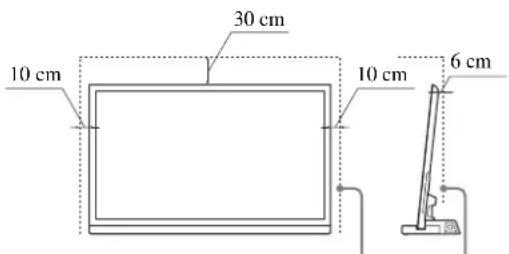

La det være nok plass rundt TV-en til å sikre tilstrekkelig luftsirkulasjon.

La det være nok plass rundt TV-en som vist under.

La det være minst så mye plass rundt fjernsynet.

Nettledning

• Bruk kun nettledninger fra Sony, og ikke fra andre merker.
• Nettledningen eller tilkoblingskabelen kan bli klemt når du installerer TV-en eller TV-stativet. Hvis nettledningen eller tilkoblingskabelen blir skadet, kan det føre til brann eller elektrisk støt.
• Unngå å tråkke på nettledningen eller tilkoblingskabelen når du løfter TV-stativet. Nettledningen eller tilkoblingskabelen kan bli skadet, og det kan føre til brann eller elektrisk støt.
• Hvis du snubler over nettledningen eller tilkoblingskabelen, kan TV-stativet velte og forårsake personskade. Hvis støpselet trekkes ut av stikkontakten, fjernes all strømforsyning til TV-stativet.

MERKNAD OM STRØMADAPTER

Advarsel

For å redusere risikoen for brann eller elektrisk sjokk, utsett ikke apparatet for regn eller fuktighet.

For å forhindre fare for brann eller sjokk, ikke plasser gjenstander som er fylt med væsker, som vaser, på apparatet. Ikke monter dette utstyret i et lukket område, som i en bokhylle eller lignende.

• Sørg for at en stikkontakt er installert i nærheten av utstyret og at den er lett tilgjengelig.
• Sørg for at du bruker den medfølgende strømadapteren og nettledningen.
• Ikke bruk en annen strømadapter. Dette kan føre til en funksjonsfeil.
• Koble strømadapteren til en stikkontakt som er lett tilgjengelig.
• Ikke snurr nettledningen rundt strømadapteren. Kjerneledningen kan bli kuttet av og/eller det kan forårsake en funksjonsfeil på TV-en.
• Ikke ta på strømadapteren med våte hender.
• Hvis du merker noe unormalt med strømadapteren, må du straks koble den fra stikkontakten.
• Fjernsynet er ikke koblet fra strømkilden så lenge det er koblet til stikkontakten, selv om selve fjernsynet er slått av.

FORSIKTIG

Hvis følgende forholdsregler ikke følges, kan det oppstå skader på personer eller eiendom.

Ikke installer annet utstyr enn det spesifiserte produktet.

Dette TV-stativet er konstruert kun for bruk med det spesifiserte produktet. Hvis du installerer annet utstyr enn det som er angitt, kan det falle ned eller gå i stykker, og dermed forårsake personskade. Illustrasjonene i denne håndboken viser KDL-46NX71☐, hvis ikke annet er angitt.

TV-en må sikres.

Merknader til installasjon

Unngå å installere TV-stativet på skrå eller på hellende underlag. Unngå dette ved å følge disse forholdsreglene. Hvis TV-stativet installeres på mykt underlag, for eksempel et teppe, legger du først en plate på INSTALLASJONSSTEDET.

• Unngå å installere TV-stativet på et sted der det utsettes for direkte sollys, eller nær en varmekilde.
• TV-stativet må ikke installeres på varme eller fuktige steder, eller utendørs.

Merknader til bruk

Rengjøring

Tørk av TV-stativet med en tørr, myk klut av og til for å holde det rent. Vanskelige flekker kan fjernes ved å tørke med en klut lett fuktet med mildt rengjøringsmiddel. Pass på å tørke av området med en tørr, myk klut etterpå. Bruk ikke kjemikalier som tynner eller bensin, det kan skade overflaten på TV-stativet.

Installasjonsarbeidet må utføres av to eller flere personer.

Det kreves to eller flere personer for å installere TV-en på TV-stativet. Hvis en person utfører installasjonen alene, kan det føre til en ulykke eller personskade.

Pass på at TV-apparatet installeres sikkert i henhold til instruksjonene.

Hvis TV-en ikke skal brukes på lang tid, skal TV-stativet kobles fra stikkontakten. Hold i pluggen når du trekker støpselet ut av stikkontakten. Trekk aldri i ledningen. - Nettledningen må bare skiftes av et kvalifisert serviceverksted.

Om bruk

Slå av TV-stativet og trekk ut støpselet før du kobler til andre komponenter.

Opphavsrett

Dette TV-stativet bruker Dolby Digital og Pro Logic Surround som DTS Digital Surround System.

• Produsert på lisens fra Dolby Laboratories. Dolby, Pro Logic, og det doble D-symbolet er varemerker for Dolby Laboratories.

** Produsert på lisens under amerikanske patentnummer: 5451942; 5956674; 5974380; 5978762; 6487535 og andre amerikanske og verdensomspennende patenter og patentsøknader. DTS og symbolet er registrerte varemerker, og DTS Digital Surround og DTS-logoene er varemerker for DTS, Inc. Produktet omfatter programvare. © DTS, Inc. Alle rettigheter forbeholdt.

Dette TV-stativet bruker High-Definition Multimedia Interface (HDMI™)-teknologi.

HDMI, HDMI-logoen og High-Definition Multimedia Interface er varemerker eller registrerte varemerker for HDMI Licensing LLC i USA og andre land.

"BRAVIA" er et varemerke for Sony Corporation.

DOLBY.

DIGITAL

PRO LOGIC II

Digital Surround

HDMI

S-FORCE

PRO

FRONT SURROUND

S-master

Digital Amplifier

Hold TV-stativet i et fast grep, og håndter det forsiktig.

Trinn 1: Kontrollere delene

Navn Antall
Stativ	1
Bakdeksel*	2
Festebrakett	1
Festeskrue for TV-stativbrakett (PSW5 × 16) svart (×3) Brakettskrue (PSW5 × 16) svart (×3)	6
Strømadapter
Nettledning
Høyhastighets HDMI-kabel 1
Kabelholder	1
Instruksjonshändbok 1
Garantikort

Se bruksanvisningen som fulgte med TV-en for informasjon om hvordan du fjerner bordstativet fra TV-en.

Trinn 2: Installere TV-en

Forntering

Pass på at du har en Phillips-skrutrekker som passer til skruene før monteringen starter. Hvis du bruker en elektrisk skrutrekker, stiller du momentinnstillingen på ca. 1,5 N·m {15 kgf·cm}.

1 Hold TV-en på de angitte stedene når du løfter den.

Pass på at du holder TV-en som vist:

• Hold TV-en som vist over når den flyttes for hånd. Unngå å belaste LCD-panelet og rammen rundt skjermen.

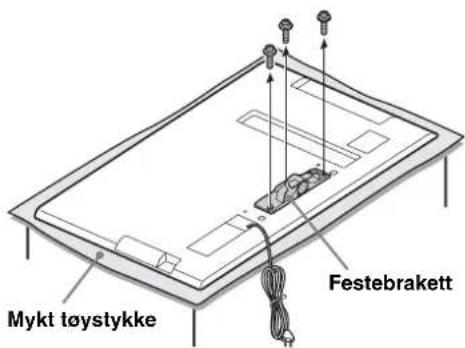

2 Fjern skruene fra festebraketten bak på TV-en.

Skyv festebraketten nedover for å løsne den.

- Ta vare på skruene som fjernes. Når bordstativet skal fjernes fra skjermen, legger du skjermen med forsiden ned på et stabilt underlag som er større enn skjermen. - Legg et mykt tøystykke på underlaget for å unngå å skade overflaten på LCD-skjermen.

FORSIKTIG

Hvis skjermoverflaten utsettes for press eller støt, kan LCD-skjermen brekke eller bli skadet. - Legg skjermen med forsiden ned på et stabilt og jevnt underlag mens bordstativet stikker ut over kanten på underlaget.

Hvis skjermflaten og foten på bordstativet ligger på samme underlag, gir dette ustabile arbeidsforhold som kan føre til skade på skjermen.

3 Fest den medfølgende festebraketten bak på TV-en med de tre skruene (PSW5 × 16) svart (medfølger).

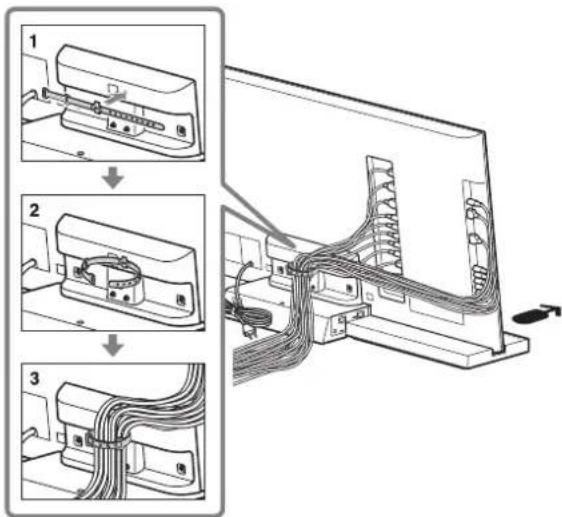

7 Tvinne sammen kablene.

• Ikke tvinn strømledningen sammen med de andre kablene.

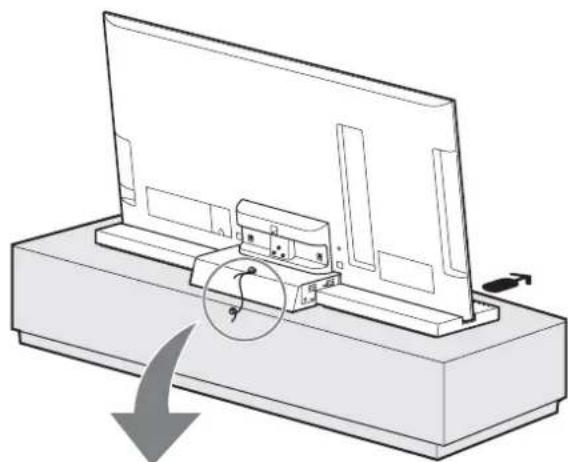

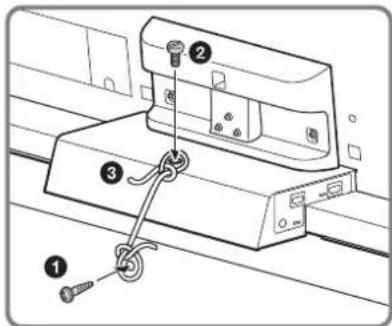

Trinn 3: Sikkerhetstiltak for å hindre velt

ADVARSEL

TV-stativet må sikres slik at det ikke kan velte og forårsake mulig personskade og skade på gjenstander.

Trinn 4: Koble til TV-en og spilleren

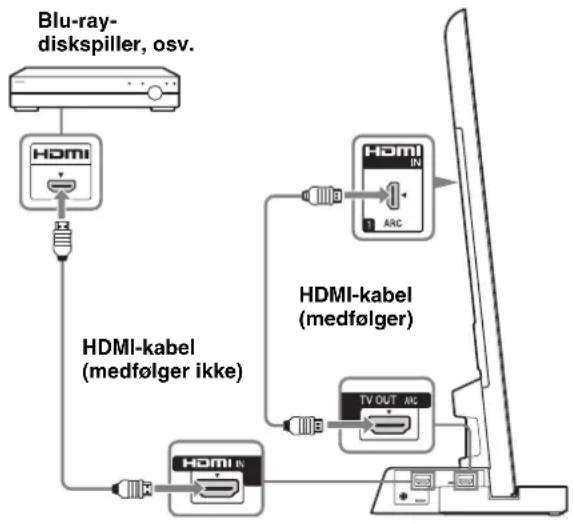

Koble TV-en med HDMI-kontakt til TV-stativet med en HDMI-kabel.

Ved å koble Sony "BRAVIA" Sync-kompatible komponenter med HDMI-kabler, kan betjeningen forenkles når du stiller inn Kontroll for HDMI-funksjonen for TV-en.

• TV-stativet er kompatibel med Audio Return Channel (ARC)-funksjonen. Hvis du kobler TV-stativet til HDMI-kontakten på en ARC-kompatibel TV, med en HDMI-kabel trenger du ikke å koble TV-en til TV-stativet med den digitale optiske ledningen.
• Du kan se bokstavene "ARC" ved siden av TV-ens HDMI-kontakt hvis den er kompatibel med ARC-funksjonen. Selv om du kobler en HDMI-kabel til kontakten, kan du ikke bruke ARC-funksjonen hvis HDMI-kontakten ikke er kompatibel med ARC-funksjonen.
• ARC-funksjonen er kun tilgjengelig når Kontroll for HDMI er slått på.

• Selv om TV-stativet er slått av (aktiv ventemodus), sendes HDMI-signalet fra den tilkoblede komponenten til TV-en via HDMI-kontakten. Du kan nyte bilde og lyd fra komponenten på TV-en.

Lydsignaler (samplingsfrekvens, bitlengde osv.) som sendes fra en HDMI-kontakt kan bli stoppet av den tilkoblede komponenten. - Lyden kan forstyrres hvis samplingsfrekvensen eller antall kanaler med lydsignaler fra avspillingskomponenten skiftes. Hvis den tilkoblede komponenten ikke er kompatibel med teknologi for beskyttelse av opphavsrett (HDCP), kan bildet og/eller lyden fra HDMI TV OUT-kontakten bli forvrengt eller stoppet. Hvis dette skjer, kontrollerer du spesifikasjonene for den tilkoblede komponenten. Vi anbefaler - Dette systemet støtter Deep Colour, "x.v.Color", og 3D-signaler.

Trinn 5: Koble til nettledningen

Trinn 6: Utføre TV-innstillingene

Før nettledningen til TV-stativet kobles til en stikkontakt, kobles alle de andre komponentene og TV-en til TV-stativet.

Koble TV-stativet til en lett tilgjengelig stikkontakt. Hvis du legger merke til noe unormalt ved TV-stativet, kobler du støpselet fra stikkontakten umiddelbart.

Still inn til "På" i "Kontroll for HDMI"-funksjonen.

Still inn til "Lydanlegg" i "Høyttalere"-menyen.

• Kontroller tilkoblingen av HDMI-kabelen.
• Kontroller innstillingene for "Kontroll for HDMI" og "Lydanlegg" i trinn 6 (side 9).

Bruke med hodetelefoner:

• Bytt "Lydanlegg" til "TV-høyttaler" i "Høyttalere"-innstillingen. Bruke med dobbel lyd på den digitale TV-sendingen:
• Avhengig av sendingen, kan lyden skiftes. Skift "Optisk ut"-innstillingen på TV-en fra "Auto" til "PCM".

Bruke med et eksternt utstyr for dobbel lyd:

Lyser som følger: Grønt: TV-stativet er slått på. ("Lydanlegg" er stilt inn for "Høyttalere"). Av: TV-stativet er i standby eller slått av.

Lydformatindikatorer

Lyser opp i henhold til lydformatet som sendes til TV-stativet.

D: Dolby Digital DTS PLII: Dolby Pro Logic II

Spesifikasjoner

		SU-B550S	SU-B460S	SU-B400S
Mål: cm	A	8,1 9,3	10
	B	20	17,2	16,1
	C	127,6 108	94,4
	D	79,3	68,4	60,6
	E	28,1	26,5	26,1
Stativets vekt: 5,8 kg			5,4 kg	5,1 kg

Forsterkerdel

Utgangseffekt Front: 10W + 10W (per kanal) 12 ohms, 1kHz , THD mindre enn 1% Subwoofer: 20W , 6 ohms, 100Hz , THD mindre enn 1%

HDMI-del

Kontakt HDMITM-kontakt Videoinnganger/ 640× 480p@60Hz -utganger 720× 480p@59,94 / 60Hz

1280× 720p@ 59,94/60 Hz 1920× 1080i@ 59,94/60 Hz

1920× 1080p@ 59,94/60 Hz 720× 576p@ 50 Hz

1280× 720p@50Hz 1920× 1080i@50Hz

1920× 1080p@50Hz

1920× 1080p@24Hz

• Strømforbruk i hvilemodus: 0,7 W
• Halogenerte flammehemmere er/DD brukt i de spesifikke trykte kretskortene.
• Mer enn 85% strøm effekt fra forsterkerblokken oppnås med den fulldigitale forsterkeren S-Master.

Konstruksjon og spesifikasjoner kan endres uten varsel.
