Termék típusa	Beépített hangrendszerrel rendelkező TV állvány
Márka	Sony
Modell	SUB551S
Méretek (Sz x M x Mé)	127.6 x 33.6 x 29.2 cm
Tömeg	6.3 kg
Tápellátás	100-240 V, 50/60 Hz
Energiafogyasztás	12 W (üzem), 0.7 W (készenlét)
Hangteljesítmény	2 x 10 W (elől) + 20 W (mélynyomó)
Fő funkciók	S-Master digitális erősítő, Dolby Digital, DTS, Pro Logic II, HDMI ARC, HDMI vezérlés (BRAVIA Sync), Jelenetválasztás, Pozícióvezérlés
Biztonság	Billenésgátló rendszer (fali rögzítés ajánlott), stabil felületre történő telepítés
Karbantartás és tisztítás	Puha, száraz rongy; makacs foltok esetén enyhén nedves rongy semleges szappannal, majd szárazra törlés. Ne használjon hígítót vagy benzint.
TV kompatibilitás	Sony KDL-55HX92x, KDL-55HX82x, KDL-55NX72x (és hasonló modellek)
Csomagolás tartalma	Állvány, hátsó panelek (B és J), tömítés, oszlop, távtartó, csavarok (6x PSW5×16, 4x PSW4×12), hálózati adapter (ACDP-001), tápkábel, HDMI kábel, használati útmutató, garancialevél

Gyakran ismételt kérdések - SUB551S SONY

Mely televíziók kompatibilisek a Sony SUB551S-sel?

Az állvány a Sony KDL-55HX92x, KDL-55HX82x és KDL-55NX72x sorozatú televízióihoz készült. Ellenőrizze, hogy a TV modellje megfelel-e ennek a listának.

Hogyan kell összeszerelni a SUB551S TV állványt?

Kövesse a kézikönyv lépéseit: rögzítse a távtartót az oszlophoz, majd az oszlopot az állványhoz. Helyezze a tömítést a TV hátuljára, illessze a TV-t az állvány hornyába, és rögzítse a mellékelt csavarokkal. Használjon Phillips csavarhúzót 1,5 N·m nyomatékkal.

Mit tegyek, ha a tápellátás jelzőfénye pirosan villog?

A piros villogás lehetséges meghibásodást jelez. Jegyezze fel a villogások számát, és segítségért lépjen kapcsolatba a Sony ügyfélszolgálatával.

Hogyan állítsam be a hangot fejhallgatóhoz?

Módosítania kell a TV hangszóró-beállítását: a 'Hangszórók' menüben állítsa a 'Hangrendszert' 'TV hangszóró'-ra.

Használhatom az állványt a TV rögzítése nélkül?

Nem, a TV-t szilárdan rögzíteni kell az állványhoz a mellékelt csavarokkal a billenés vagy leesés kockázatának elkerülése érdekében.

Hogyan tisztítsam a TV állványt?

Használjon puha, száraz rongyot. Makacs foltok esetén nedvesítse meg enyhén a rongyot semleges szappannal, majd törölje szárazra. Soha ne használjon hígítót vagy benzint.

Miért nem jön hang a hangszórókból?

Ellenőrizze, hogy a HDMI kábel megfelelően csatlakozik-e, és hogy a 'HDMI vezérlés' és a 'Hangrendszer' beállítások engedélyezve vannak-e (lásd a kézikönyv 6. lépését). Győződjön meg arról is, hogy az állvány be van kapcsolva (zöld jelzőfény).

Hogyan aktiváljam az Audio Return Channel (ARC) funkciót?

Csatlakoztasson egy HDMI kábelt az ARC-kompatibilis TV HDMI IN 1 aljzatához és a TV állványhoz. Aktiválja a 'HDMI vezérlés' funkciót a TV menüjében. A TV állvány támogatja az ARC-t, ha a TV HDMI aljzata 'ARC' jelöléssel van ellátva.

Használhatok szabványos HDMI kábelt?

Ajánlott High Speed HDMI kábelt használni. A szabványos kábel előfordulhat, hogy nem támogatja megfelelően a 1080p, Deep Colour vagy 3D felbontásokat.

Hogyan rögzítsem az állványt a billenés ellen?

Rögzítsen egy facsavart (4 mm átmérőjű) a falba, egy fémcsavart (M4×16) az állvány furatába, majd kösse össze őket egy erős kötéllel (nem tartozék). Ez megakadályozza a billenést.

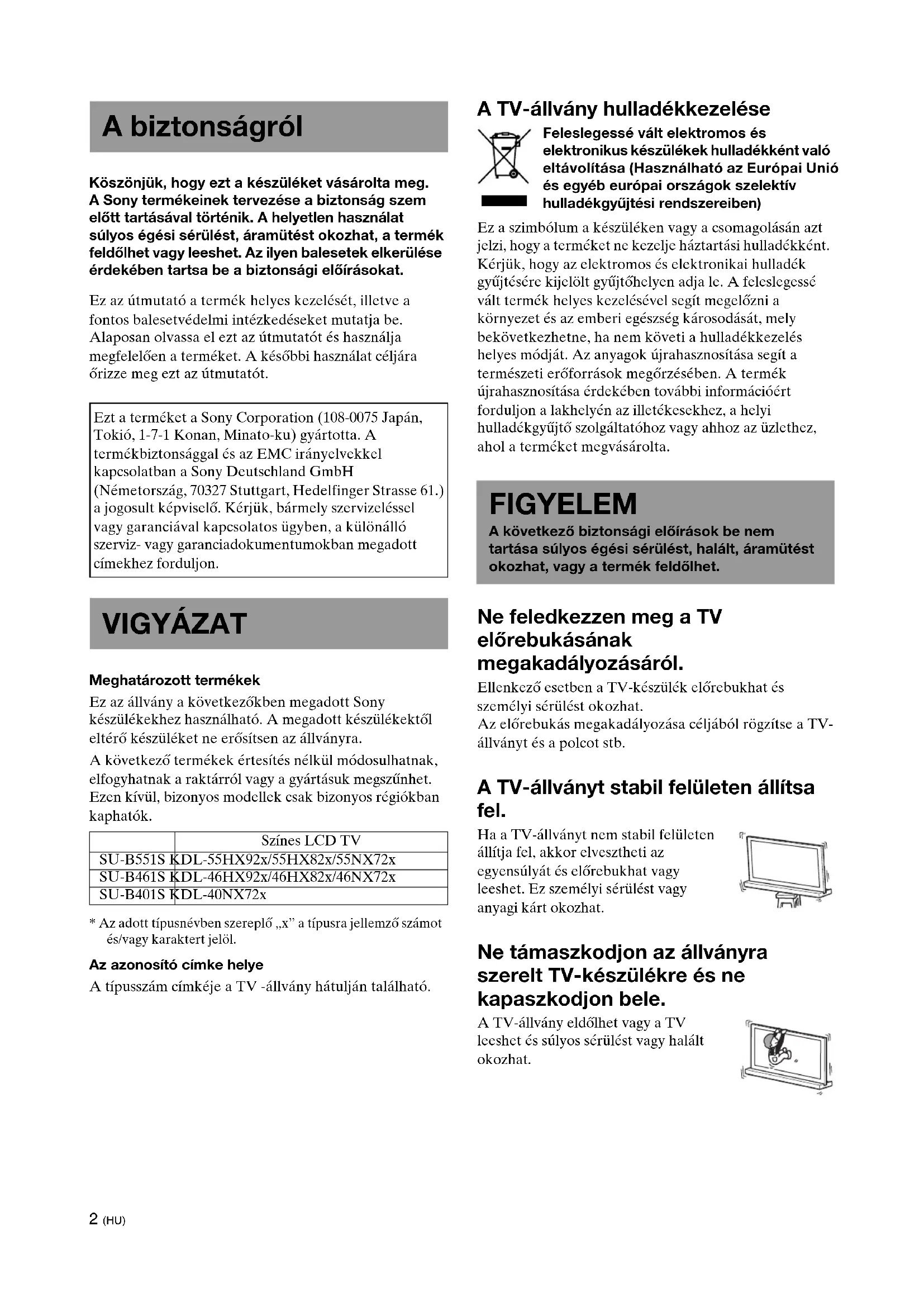

HASZNÁLATI ÚTMUTATÓ SUB551S SONY

Köszönjük, hogy ezt a készüléket vásárolta meg. A Sony termékeinek tervezése a biztonság szem előtt tartásával történik. A helyetlen használat súlyos égési sérülést, áramütést okozhat, a termék feldölhet vagy leeshet. Az ilyen balesetek elkerülése érdekében tartsa be a biztonsági előírásokat.

Ez az útmutató a termék helyes kezelését, illetve a fontos balesetvédelmi intézkedéseket mutatja be. Alaposan olvassa el ezt az útmutatót és használja megfelelően a terméket. A későbbi használat céljára őrizze meg ezt az útmutatót.

Ezt a terméket a Sony Corporation (108-0075 Japán, Tokió, 1-7-1 Konan, Minato-ku) gyártotta. A termékbiztonsággal és az EMC irányelvekkel kapcsolatban a Sony Deutschland GmbH (Németország, 70327 Stuttgart, Hedelfinger Strasse 61.) a jogosult képviselő. Kérjük, bármely szervizeléssel vagy garanciával kapcsolatos ügyben, a különálló szerviz- vagy garanciadokumentumokban megadott címckhez forduljon.

VIGYÁZAT

Meghatározott termékek

Ez az állvány a következőkben megadott Sony készülékekhez használható. A megadott készülékektől eltérő készüléket ne erősítsen az állványra.

A következő termékek értesítés nélkül módosulhatnak, elfogyhatnak a raktárról vagy a gyártásuk megszűnhet. Ezen kívül, bizonyos modellek csak bizonyos régiókban kaphatók.

	Színcs LCD TV
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

* Az adott típusnévben szereplő „x” a típusra jellemző számot és/vagy karaktert jelöl.

Az azonosító címke helye

A típusszám címkéje a TV -állvány hátulján található.

A TV-állvány hulladékkezelése

Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben)

Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termék helyes kezelésével segít megelőzni a környezet és az emberi cgészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta.

FIGYELEM

A következő biztonsági előírások be nem tartása súlyos égési sérülést, halált, áramütést okozhat, vagy a termék feldölhet.

Ne feledkezzen meg a TV előrebukásának megakadályozásáról.

Ellenkező esetben a TV-készülék előrebukhat és személyi sérülést okozhat.

Az előrebukás megakadályozása céljából rögzítse a TV-állványt és a polcot stb.

A TV-állványt stabil felületen állítsa fel.

Ha a TV-állványt nem stabil felületen állítja fel, akkor elvesztheti az egycensúlyát és előrebukhat vagy leeshet. Ez személyi sérülést vagy anyagi kárt okozhat.

Ne támaszkodjon az állványra szerelt TV-készülékre és ne kapaszkodjon bele.

A TV-állvány eldölhet vagy a TV leeshet és súlyos sérülést vagy halált okozhat.

Ne fedje el a TV-készülék szellőzőnyílásait.

A TV szellőzőnyílásai a TV megbízható működése és túlmelegedés elleni védelme érdekében szükségesek.

• A szellőzőnyílásokat ne takarja el ruhával vagy más anyaggal.
• A szellőzőnyílásokba ne jusson folyadék vagy bármilyen szilárd tárgy.

Ne tegyen a TV-re folyadékkal töltött tárgyat, például vázát, vagy cserepes növényt.

A hálózati feszültségről működő TV-t ne használja víz közelében, például fürdőkád, mosdótál, mosogató, mosódézsa, nedves padló, úszómedence stb. közelében.

A TV-t ne állítsa fel szélsőséges hőmérsékletnek, például közvetlen napsütésnek kitett helyen, fűtőkészülék vagy meleglevegő-befúvó közelében.

Ilyen esetben a TV túlmelegedhet, a burkolata deformálódhat és/vagy a TV meghibásodhat.

A TV-t ne állítsa a légkondicionáló légáramlásának útjába.

A belsejében pára csapódhat le és a TV elromolhat.

A megfelelő szellőzés érdekében hagyjon elegendő helyet a TV-készülék körül.

A TV körül hagyjon elegendő helyet, az alábbi ábra szerint.

Legalább ennyi helyet hagyjon a készülék körül.

Hálózati kábel

• A tv-készüléket háromeres, földelt hálózati csatlakozóval csatlakoztassa a védőföldeléssel ellátott hálózati aljzatba.
• Csak a Sony által mellékelt hálózati kábelt használja, kérjük, más típust ne használjon.
• A TV-készülék TV-állványra szerelésekor ügyeljen arra, hogy a hálózati kábel vagy a csatlakozókábcelck ne csípődjenek be. Ha a hálózati kábel vagy a csatlakozókábel megsérül, az tüzet vagy áramütést okozhat.

- A TV-állvány szállítása közben ne lépjen a hálózati kábelre vagy az összekötő kábelekre. A hálózati kábel vagy a csatlakozókábel megsérülhet, ez pedig tüzet vagy áramütést okozhat.

• Ha mcgbotlik a hálózati kábelben vagy az összekötő kábelekben, a TV-állvány feldölhet és sérülést okozhat.
• Ha a hálózati kábelt kihúzza a hálózati fali csatlakozóból, ezzel teljesen áramtalanítja a TV-állványt.

FIGYELMEZTETÉS A HÁLÓZATI ÁRAMFORRÁSRA VONATKOZÓAN

Figyelem!

A tüz vagy áramütés megelőzése érdekében a készüléket ne érje eső vagy nedvesség.

A tüz vagy áramütés megelőzése érdekében ne tegyen a készülékre folyadékkal telt tárgyat, pl. vázát.

A készüléket ne üzemeltesse zárt helyen, pl. könyvszekrényben stb.

• A készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.
• A mellékelt hálózati áramforrást és hálózati csatlakozóvezetéket használja.
• Ne használjon más hálózati áramforrást. Ez hibás működést okozhat.
• A hálózati áramforrást könnyen elérhető hálózati csatlakozóra csatlakoztassa.
• A hálózati csatlakozóvezetéket ne csavarja a hálózati áramforrás köré. A belső vezető elszakadhat és a készülék hibás működését okozhatja.
• Ne érintse nedves kézzel a hálózati áramforrást.
• Ha a hálózati áramforrás működésében rendellenességet tapasztal, azonnal csatlakoztassa le a hálózati feszültségről.
• A készülék addig nincs áramtalanítva, amíg a hálózati csatlakozóra csatlakozik, akkor sem, ha magát a készüléket kikapcsolta.

VIGYÁZAT

Az alábbi biztonsági előírások be nem tartása személyi sérülést vagy anyagi kárt okozhat!

Csak a megadott készüléket erősítse fel.

Ez a TV-állvány csak a megadott készülékekhez használható. Más készülék felcrősítése esctén a készülék leeshet, eltörhet és személyi sérülést okozhat. Egyéb megjegyzés hiányában az ebben a kézikönyvben szereplő ábrák a KDL-40NX72x készülékre vonatkoznak.

Ügyeljen a TV rögzítésére.

A TV-készüléket a mellékelt csavarokkal rögzítse a TV-állványhoz. Ha a TV rögzítésc nem biztonságos, akkor leeshet vagy a TV-állvány felborulhat és sérülést okozhat.

A felállítással kapcsolatos megjegyzések

A TV-állványt úgy állítsa fel, hogy ne legyen ferde és semmilyen irányban se döljön. Ennek érdekében tartsa be a következő előírásokat.

– Ha a TV-állványt puha felületen, pl. matracon vagy szönycgen állítja fel, akkor először fektssen egy deszkalapot a kívánt felületre.
– A TV-állványt ne állítsa fel közvetlen napsütésnek kitett helyen vagy fűtőkészülék közelében.
– A TV-állványt ne állítsa fel forró vagy párás helyen vagy kültéren.

Használattal kapcsolatos megjegyzés

Tisztítás

A TV-állványt időnként puha, száraz kendővel letörölve tartsa tisztán. A makacs szennyeződést cnyhc mosószeroldattal megnedvesített puha kendővel lehet eltávolítani. Ezután száraz, puha kendővel törölje szárazra a felületet. Ne használjon semmilyen vegyszert, pl. higítót vagy benzint, mert czek megrongálják a TV-állvány felületét.

A felállítást két vagy több személy végezze.

A TV-készülék TV-állványra szerelését két vagy több személy végezze. Ha egyedül dolgozik, balesctet vagy sérülés szenvedhet.

Ne módosítsa a TV-állványt.

Leeshet és személyi sérülést okozhat.

A TV felszerelését biztonságosan, az utasításoknak megfelelően végezze.

Biztonságosan húzza meg a csavarokat. Ha a TV rögzítése nem biztonságos, akkor lecshet és sérülést okozhat.

A szerelés közben ügyeljen arra, hogy ne sértse meg a kezét vagy az ujjait.

• A TV-állványt ne a nyak-résznél fogva szállítsa.
• A TV felszerelése közben ügyeljen arra, hogy ne sértse meg a kezét vagy az ujjait.

ÓVINTÉZKEDÉSEK

Tápfeszültség

• Ha hosszabb ideig nem használja a TV-állványt, csatlakoztassa le a hálózati feszültségről. A hálózati kábelt a csatlakozónál és ne a kábelnél fogva csatlakoztassa le.
• A hálózati kábelt csak a hivatalos szakszervizben cserélhetik ki.

Használat

A külső készülékek csatlakoztatása elött kapcsolja ki a TV-állványt és csatlakoztassa le a hálózati feszültségről.

Szerzói jogok

Ez a TV-állvány Dolby ^ Digital és Pro Logic Surround, valamint DTS ^* Digital Surround rendszert tartalmaz.

* A gyártás a Dolby Laboratories engedélyével történt. A Dolby, a Pro Logic és a kettős D szimbólum a Dolby Laboratories védjegye.
** Gyártva a következő számú USA-szabadalmak alapján: 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 487 535 és más, az USA-ban és világszerte kiadott és folyamatban lévő szabadalmak. A DTS és a szimbólum a DTS, Inc bejegyzett védjegye, a DTS Digital Surround és a DTS logók a DTS, Inc. védjegyei. A termék szoftvert tartalmaz. © DTS, Inc. Minden jog fenntartva.

A TV-állvány High-Definition Multimedia Interface (HDMI™) technológiát tartalmaz.

A HDMI, a HDMI logó és a High-Definition Multimedia Interface a HDMI Licensing LLC védjegye vagy bejegyzett védjegye az Egyesült Államokban és más országokban.

A „BRAVIA“ a Sony Corporation védjegye.

DOLBY.

DIGITAL

PRO LOGIC II

dts ^TM

Digital Surround

HDMI

S-FORCE

PRO

FRONT SURROUND

S-master

Digital Amplifier

Megjegyzés a TV-állvány kicsomagolásához

Erősen fogja és óvatosan kezelje a TV-állványt.

1. lépés: Az alkatelemek ellenőrzése

Név Mennyi-	ség
Állvány	1
Hátsó fedél B*	1
Hátsó fedél J*	1
Állványrögzítő	1
Nyak	1
Nyaki távtartó**	1
TV-állvány nyakát rögzítő csavar(PSW5 × 16) (× 3) Állványrögzítő csavarja(PSW5 × 16) (× 3)
Nyakrögzítő csavar(PSW4 × 12)	4
Hálózati adapter (ACDP-001) 1
Hálózati kábel
Nagy sebességű (High Speed) HDMI-kábel	1
Használati útmutató 1
Jótállási kártya

* Csak az SU-B551S modell esetében.
**Csak az SU-B551S/461S modellek esetében.

FIGYELEM

Ha a hálózati kábel a szerkezet alá vagy az alkatelemei közé csípődik, akkor ez rövidzárlatot vagy áramütést okozhat. Ha megbotlik a hálózati kábelben vagy az összekötő kábelekben, a TV-állvány feldölhet és sérülést okozhat.

A TV felszerelése előtt határozza meg a szerelési helyet és fektesse le a TV-állványt.

Mivel a TV-készülék nehéz, javasoljuk, hogy előre határozza meg a szerelés helyét és a TV-állványt a helyszínen szerelje fel.

Az asztali állvány TV-készülékről való leválasztására vonatkozó előírásokat lásd a TV-készülékhez mellékelt használati útmutatóban.

2. lépés:

A TV felszerelése

Az összeszerelés előtt

• A szerelés megkezdése előtt készítsen elő olyan kereszthornyos (Philips) csavarhúzót, amely illik a csavarokba.
• Elektromos csavarbehajtó használata esetén kb. 1,5 N·m meghúzási nyomatékot kell beállítani.

1 A nyaki távtartó felszerelése a TV-állványra.

A nyaki távtartó a nyak és a televízió magasságának beállításához használatos. Győződjön meg róla, hogy felszerelte a nyaki távtartót.

Csak a KDL-55HX82x/46HX82x/55NX72x/46NX72x modellek esetében:

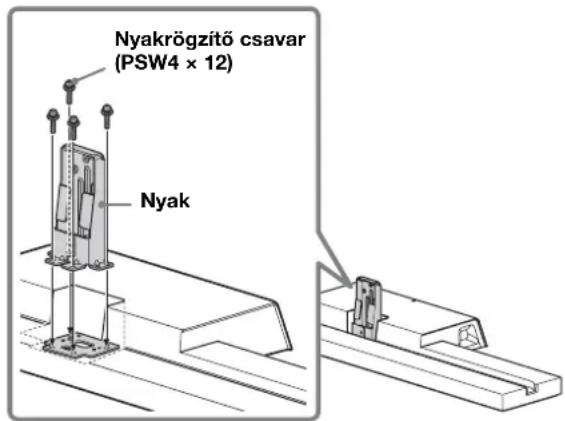

2 A négy nyakrögzítő csavarral (PSW4 × 12) (mellékelve) csatlakoztassa a nyakat és a nyaki távtartót (csak a KDL-55HX82x/46HX82x/55NX72x/46NX72x modellek esetében) a TV-állványhoz.

3 A televíziókészülék mozgatása közben a televíziókészüléket az alábbiakban láthatók szerint tartsa.

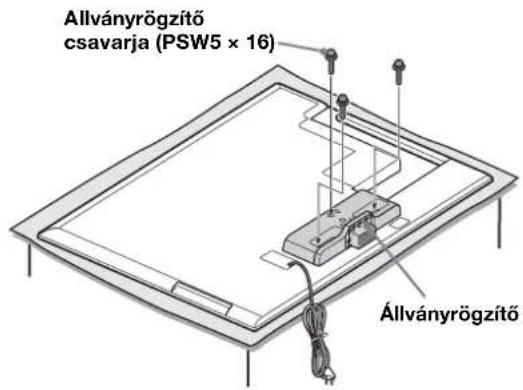

A mellékelt állványrögzítőt a három csavarral (PSW5 × 16) (mellékelve) rögzítse a TV hátuljára.

Felfelé csúsztatva csatlakoztassa a (mellékelt) állványrögzítót.

[NO TEXT]

• Örizze meg az eltávolított csavarokat.
• Ha az asztali állványt le szeretné venni a megjelenítőről, a megjelenítőt képernyőjével lefelé fektesse egy, a megjelenítőnél nagyobb, stabil munkafelületre.
• Az LCD-képernyő felületének védelme érdekében a munkafelületre tegyen puha ruhát.

VIGYÁZAT

• Ha a képernyőt nyomás vagy ütés éri, akkor eltörhet vagy megrongálódhat.
• A megjelenítőt képernyőjével lefelé helyezze egy stabil és vízszintes felületre úgy, hogy az asztali állvány túlnyúljon a felület szélén.
  Ha a képernyő és az asztali állvány talpa ugyanazon a vízszintes felületen van, akkor a megjelenítő helyzete bizonytalan és ezért megsérülhet.

5

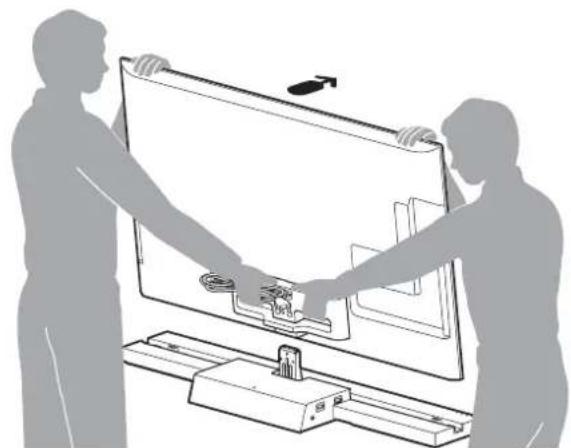

A TV felszerelése a TV-állványra.

A TV-készülékct a TV-állvány vájatába kell illeszteni.

A nyilak iránya a TV-állvány elejét jelzi.

6

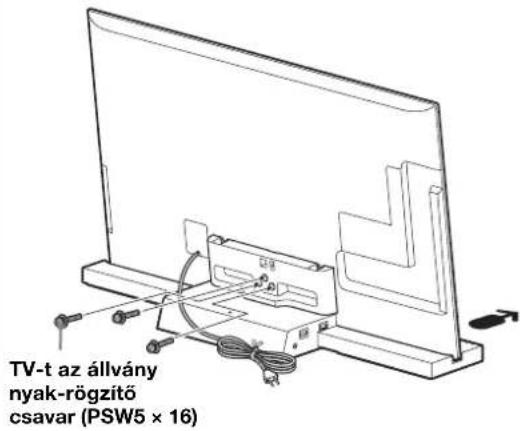

A három nyak-rögzítő csavarral (PSW5 × 16) (mellékelve) rögzítse a TV-t a TV-állványhoz.

7

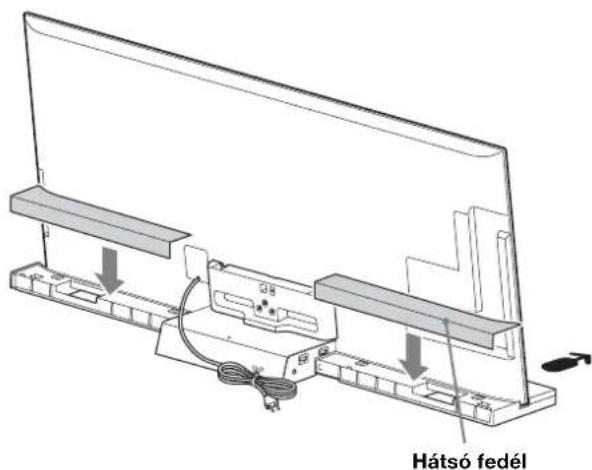

A TV-állványra helyezze fel a hátsó fedelet. (Csak SU-B551S modell esetén)

8

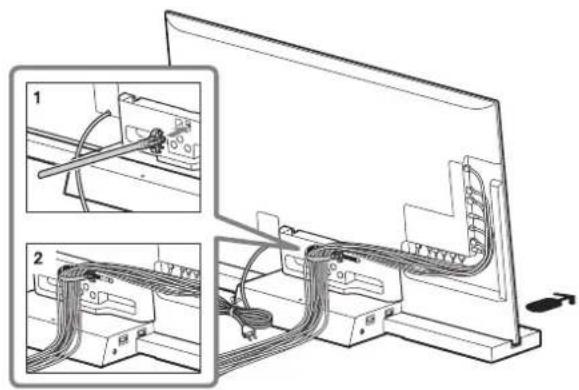

A kábelek összefogása.

Használja a televízióhoz mellékelt kábelrögzítőt.

[NO TEXT]
• A hálózati kábelt ne fogja össze a többi kábellel.

3. lépés: A felborulás megelőzése

FIGYELEM

Ne feledkezzen meg a TV-állvány felborulásának mcgakadályozásáról, mert cz sérülést vagy anyagi kárt okozhat.

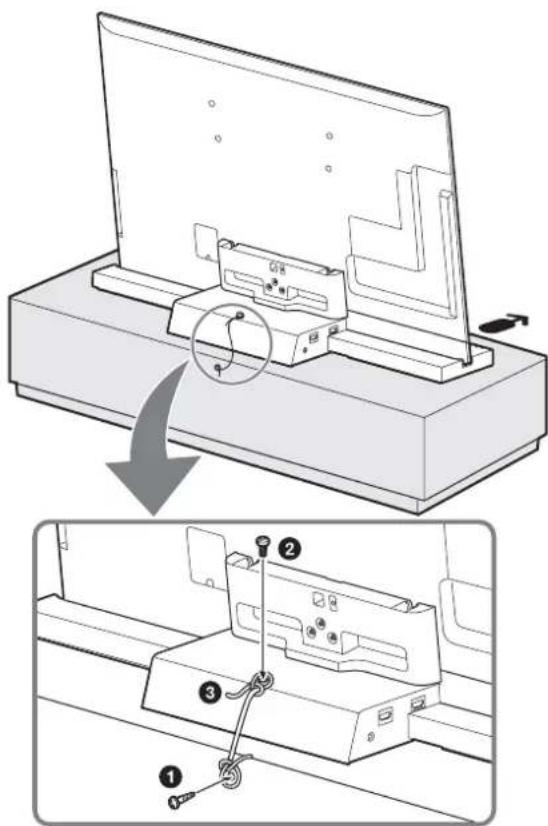

①Csavarozzon be egy facsavart (4 mm átmérőjű, nincs mellékelve) a bútorba.
②Csavarozzon be egy csavart (M4 × 16, nincs mellékelve) a TV-állvány csavarfuratába.
③Kösse össze a facsavart és a csavart egy erős huzallal (nincs mellékelve).

4. lépés:

A TV és a lejátszó

összekötése

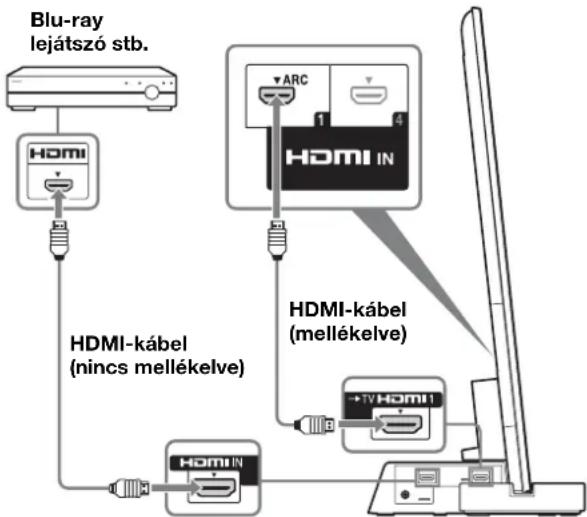

A HDMI IN 1-csatlakozóval ellátott TV-készüléket HDMI-kábellel csatlakoztassa a TV-állványhoz.

Ha a Sony „BRAVIA” Sync-kompatibilis készülékeket HDMI-kábellcl csatlakoztatja, ezek kezelése egyszerűbbé válik, ha a TV-készüléken beállítja a HDMI-vezérlés funkciót.

43

• Kérjük, a számítógépet ne a HDMI segítségével csatlakoztassa.
• A TV-állvány képes a visszirányú hangcsatorna (Audio Return Channel, ARC) használatára. Ha a TV-állványt HDMI-kábellel ARC-kompatibilis TV-készülék HDMI IN 1-csatlakozójára csatlakoztatja, akkor a TV-t nem kell digitális optikai kábellel a TV-állványhoz csatlakoztatni.
• Ha a TV-készülék alkalmas az ARC-funkció használatára, akkor a HDMI-csatlakozója mellett az „ARC” jelölés látható. Ha a csatlakozóra HDMI-kábelt csatlakoztat, de a HDMI-bemenet nem alkalmas az ARC-funkció használatára, akkor a funkció nem használható.
• Az ARC-funkció csak a HDMI-vezérlés bekapcsolt állapotában használható.

#

- A csatlakoztatott készülék kimeneti HDMI-jele a TV-állvány kikapcsolt állapotában (aktív készenléti állapot) is eljut a TV-készülékre. A csatlakoztatott készülék képét és hangját az TV-készüléken lehet élvezni.

A HDMI-csatlakoztatással kapcsolatos megjegyzések

• Nagy sebességű (High Speed) HDMI-kábelt használjon. Normál (Standard) HDMI-kábel használata esetén az 1080p, Deep Colour, illetve 3D-kép megjelenítése nem megfelelő lehet.
• Javasoljuk, hogy HDMI-tanúsított kábelt használjon.
• Ha a kép rossz, vagy a HDMI-kábellel csatlakoztatott készülék hangja nem hallható, ellenőrizze a csatlakoztatott készülék beállításait.
• A csatlakoztatott készülék elnyomhatja a HDMI-csatlakozóból érkező hangjeleket (mintavételi frekvencia, bitek száma stb.).
• Ha a lejátszó készülék hangkimenetének mintavételi frekvenciáját vagy a csatornák számát átállítja, a hang megszakadhat.
• Ha a csatlakoztatott készülék nem képes a szerzőijog-védelmi technológia (HDCP) használatára, a HDMI TV OUT csatlakozón torz lehet, vagy meg sem jelenhet a hang és/vagy a kép. Ilyen esetben ellenőrizze a csatlakoztatott készülék műszaki adatait.
• Nem javasoljuk HDMI-DVI átalakító kábel használatát.
• Ez a rendszer a Deep Colour, „x.v.Colour” és 3D átvitelre alkalmas.

5. lépés:

A hálózati kábel csatlakoztatása

Mielőtt a TV-állvány hálózati adapterének hálózati kábelét a fali csatlakozóra csatlakoztatja, a TV-t és az összes külső készüléket csatlakoztassa a TV-állványhoz.

[NO TEXT]
- A TV-állványt csatlakoztassa egy könnyen elérhető hálózati fali csatlakozóra. Ha a TV-állvány rendellenesen működik, azonnal csatlakoztassa le a hálózati csatlakozóról.

6. lépés:

A TV beállításai

1 Állítsa „Be”-re, ha használni kívánja a „HDMI-vezérlés” funkciót.

A TV távvezérlőjén nyomja meg a HOME gombot és a következők szerint válasszon menüt;

Beállítások > Kúlső bemenetek > HDMI beállítás > HDMI-vczérlés > Bo

2 A „Hangszórók” menüben állítsa be az „Audiorendszer” lehetőséget.

A TV távvezérlőjén nyomja meg a SYNC MENU gombot és a következők szerint válasszon menüt; Hangszórók > Audiorendszer

- Az 1 és 2 beállítások befejezése után a I (tápfeszültség) jelzőfény zölden világít.

•Jelenetválasztás üzemmód

A TV-állvány automatikusan szinkronizálódik a TV hangbeállításaival, ezért együttműködik a jelenetválasztás funkcióval, amellyel ki lehet jelölni az adott jelenet hangját.

A hang módosításához módosítsa a TV hangbeállításait.

•Pozícióbeállító

Ha a televíziókészülék „Külső készülék vezérlése” beállítása „Be” értékű, a TV-állvány a megtekintési pozíció alapján állítja be a bal és a jobb oldali hangszóró között a hangerőegyensúlyt. (A televíziókészülék beállítása)

A „Pozícióbeállító” beállításához nyomja meg a HOME gombot, majd válassza a 📄 Rendszerbeállítások > Pozícióbeállító > a kívánt beállítást.

Hibaelhárítás

Hang

Nincs hang:

• Ellenőrizze a HDMI-kábel csatlakozását.
• Ellenőrizze a „HDMI-vezérlés” és „Audiorendszer” beállítását a 6. lépésben (11. oldal).

Fcjhallgató használata:

- A „Hangszórók” menüpontban az „Audiorendszer” beállítását állítsa át „Tv hangszóró”-ra.

Használat a digitális TV-adások két hangcsatornájával:

• Az adástól függően előfordulhat, hogy a hangot nem lehet átkapcsolni. A TV „Optikai kimenet” beállítását állítsa „Automatikus”-ról „PCM”-re.
  Használat két hangcsatornás külső készülékkel:
• Ha a hangot nem lehet átkapcsolni, akkor a külső készülék kimenetének beállítását állítsa PCM-re.

Jelzőfény

Bár a TV tápfeszültsége be van kapcsolva, a TV-állvány I (tápfeszültség) jelzőfénye nem világít:

• Ellenőrizze, hogy a hálózati adapter hálózati kábele csatlakoztatva van-e a fali aljzatba.
• Kérje a vevőszolgálat segítségét.

A I (tápfeszültség) jelzőfény pirosan villog:

- Lehetséges, hogy a készülékben hiba lépett fel. Jegyezze fel a LED felvillanásainak számát és kérje a Sony szervizközpont segítségét.

Jelzőfény

① (tápfeszültség) jelzőfény

Jelentése:

Zöld: a TV-állvány be van kapcsolva.

(a „Hangszórók” beállítása

„Audiorendszer“.)

Ki: a TV-állvány készenléti állapotban van vagy ki van kapcsolva.

②Audioformátum jelzőfényei

A TV-állvány bemeneti audioformátumának megfelelően világít.

D: Dolby Digital
DTS
PLII: Dolby Pro Logic II

Műszaki adatok

		SU-B551S	SU-B461S	SU-B401S
Méretek: cm	A	10,2 11,8	11,0
	B	19,0 15,9	15,1
	C	127,6	107,9	94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E	29,2	27,7	26,1
Állvány tömege:		6,3 kg	5,6 kg	4,9 kg

Erősítő

Névleges kimeneti teljesítmény

Elöl: 10 W + 10 W (csatornánként)

8 Ohm, 1 kHz, THD kisebb mint 1%

Mélynyomó: 20 W, 6 Ohm, 100 Hz,

THD kisebb mint 1%

HDMI

Csatlakozó HDMI™ csatlakozó

Videobemenetek/ 720 × 480p (60 Hz) 16:9

kimenetek 1280 × 720p (60 Hz) 16:9

1920 × 1080i (60 Hz) 16:9

1280 × 720p (50 Hz) 16:9

720 (1440) × 480i (60 Hz) 4:3

720 (1440) × 480i (60 Hz) 16:9

720 (1440) × 576i (50 Hz) 4:3

720 (1440) × 576i (50 Hz) 16:9

1920× 1080p (60 Hz) 16:9

720 × 576p (50 Hz) 16:9

1920 × 1080i (50 Hz) 16:9

1920 × 1080p (50 Hz) 16:9

1920 × 1080p (24 Hz) 16:9

1920 × 1080p (30 Hz) 16:9

1280 × 720p (24 Hz) 16:9

1280 × 720p (30 Hz) 16:9

Audiobemenetek Lincáris PCM 2 csat./5.1 csat./

7.1 csat.

Dolby Digital

DTS

Az egyes jelek a 32, 44,1, 48 kHz-es

frekvenciákat támogatják.

Hangszórók

Első hangfalak

Hangfal felépítése 2-utas, 2-hangszórós, bassz-reflex típus

Hangszóró Mély: 30 × 100 mm, kúpos típus ×1

Magas: 30 mm, dóm típus

Mélynyomó

Hangfal felépítése Mélynyomó, bassz-reflex típus

Hangszóró 70 mm, kúpos típus

Általános

Tápellátás 100 – 240 V, 50/60 Hz

Teljesítmény-felvétel

Be: 12 W

Készenlét: 0,7 W

• Készenléti teljesítmény-felvétel: 0,7 W

• Bizonyos nyomtatott áramköri kártyák halogénezett lánggátló szert nem tartalmaznak.
• A teljesen digitális S-Master erősítővel az erősítő hatásfoka 85% fölé növelhető.

A kialakítás és a műszaki adatok előzetes értesítés nélkül megváltoztathatók.

Bezpečnost

① Indikátor: (napájanie)

Svieti nasledovne:

Zelená: stojan na televízor je zapnutý. „(Audio systém“ je nastavený na „Reproduktory“.)
