ПОСІБНИК КОРИСТУВАЧА SUB551S SONY

2-посочна 2-мембранна, тип бас рефлекс

Стосовно техніки безпеки

Дякуємо за придбання цього виробу. Під час розробки виробів Sony безпека стоїть на першому місці. Неправильне використання може стати причиною серйозного травмування через пожежу, ураження електричним струмом, перекидання або падіння виробу. Щоб запобігти таким випадкам, обов'язково дотримуйтеся правил техніки безпеки.

У цьому посібнику з експлуатації описано правильне поводження з виробом і наведено важливі застережні заходи, нсобхідні для уникнення нсщасних випадків. Обов'язково уважно прочитайте цей посібник і використовуйте виріб належним чином. Зберігайте цей посібник для перегляду в майбутньому.

УВАГА

Зазначені вироби

Ця підставка призначена для використання з виробами Sony, зазначеними нижче. Не встановлюйте на неї будь-яких виробів, окрім зазначених.

Наведені нижче вироби можуть змінюватися без попередження, їх може не бути на складі, або їх виробництво може бути припинене.

Крім того, певні моделі не продаються в деяких регіонах.

	Кольоровий РК-телевізор
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

* У назвах моделей замість «х» стоять цифри і/або символи, специфічні для кожної моделі.

Розташування ідентифікаційної етикетки

Етикетка, на якій вказано номер моделі, знаходиться ззаду на підставці для телевізора.

Утилізація підставки для телевізора

Утилізація старого електричного та електронного обладнання (застосовується в Європейському союзі та інших європейських країнах із системами роздільного збирання сміття)

Цей символ на виробі або на упаковці означає, що цей виріб не можна утилізувати як побутове сміття.

Замість цього його потрібно здати до відповідного приймального пункту для вторинної обробки електричного та слектронного обладнання.

Забезпечивши належну утилізацію цього виробу, ви допоможете запобігти негативним наслідкам для навколишнього середовища та людського здоров'я, до яких могла б призвести неправильна утилізація цього виробу. Вторинна переробка матеріалів допоможе зберегти природні ресурси. Щоб отримати докладнішу інформацію щодо вторинної переробки цього виробу, зверніться до місцевих органів влади, до служби утилізації побутових відходів або до магазину, де було придбано цей виріб.

ЗАСТЕРЕЖЕННЯ

Якщо не дотримуватися наведених нижче застережних заходів, це може призвести до серйозних травм чи смерті внаслідок пожежі, ураження електричним струмом, перекидання виробу чи його падіння.

Обов'язково вживіть заходів, щоб запобігти перекиданню підставки для телевізора.

Якщо це не зробити, телевізор може перекинутися, що призведе до травмування.

Прикріпіть підставку для телевізора до полиці тощо, щоб запобігти перекиданню.

Обов'язково встановлюйте підставку для телевізора на стійкій поверхні.

Якщо встановити її на нестійкій поверхні, підставка може перекипутися або впасти. Це може стати причиною травмування або пошкодження майна.

Не притуляйтеся до телевізора, установленого на підставці, і не вішайте на нього жодні предмети.

Підставка може перекинутися або телевізор може впасти, що призведе до ссэйозного травмування або смерті.

Не накривайте вентиляційні отвори телевізора.

Вентиляційні отвори на телевізорі необхідні, щоб забезпечити його надійну роботу та захистити від перегрівання.

• Не блокуйте та не накривайте вентиляційні отвори тканиною або іншими матеріалами.

- Не допускайте попадання у вентиляційні отвори рідин або твердих об'єктів.

Не ставте на телевізор об'єкти, наповнені рідиною, наприклад вази або рослини в горщиках.

Не використовуйте підключений до електроживлення телевізор біля води, наприклад біля ванної, умивальника, кухонної мийки, пральної машини, у вологому підвалі, біля басейну тощо.

Не встановлюйте телевізор у місцях, які піддаються дії надвисоких або наднизьких температур, наприклад під прямим сонячним промінням, біля батареї або отвору системи обігріву.

У таких умовах телевізор може перегріватися, що може призвести до деформації корпусу та/або несправності телевізора.

Не встановлюйте телевізор на шляху струменя повітря від кондиціонера.

Усередині може конденсуватися волога, яка може призвести до несправності телевізора.

Забезпечте наявність достатнього місця навколо телевізора для циркуляції повітря.

Лишіть достатньо місця навколо телевізора, як показано нижче.

10 cm 30 cm 10 cm 6 cm

Лишіть принаймні стільки місця навколо телевізора.

Шнур живлення змінного струму

• Підключайте телевізор до настінної розетки із захисним заземленням, використовуючи заземлений трижильний штепсель.
  • Використовуйте лише шнури живлення виробництва компанії Sony (з комплекту постачання), а не інших виробників.
• Слідкуйте за тим, щоб не затиснути шнур живлення змінного струму або з'єднувальний кабель під час установлення телевізора на підставці. Якщо шнур живлення змінного струму або з'єднувальний кабель пошкоджено, це може стати причиною пожежі або ураження електричним струмом.

- Не наступайте на шнур живлення змінного струму або з'єднувальний кабель під час персенесення підставки для телевізора. Шнур живлення змінного струму або з'єднувальний кабель може бути пошкоджено, що може стати при або ураження електричним стру

• Якщо перечепитися через шнур живлення змінного струму або з'єднувальний кабель, підставка для телсвізора може перскинутися та призвести до травмування.
• Якщо відключити кабель живлення від електричної розетки, підставку для телевізора буде повністю обезживлено.

ПРИМІТКА ЩОДО АДАПТЕРА ЖИВЛЕННЯ

Попередження

Щоб зменшити ризик займання або ураження електричним струмом, не піддавайте цей апарат дії вологи, зокрема дощу.

Щоб уникнути небезпски займання або ураження струмом, не ставте на апарат предмети, наповнені рідиною, наприклад вази.

Не встановлюйте с апарат в обмежному просторі, наприклад на книжковій полиці.

• Переконайтеся, що поблизу апарата є електрична розетка, до якої забезпечено легкий доступ.
• Обов'язково використовуйте адаптер і шнур живлення з комплекту постачання.
• НЕ використовуйте інших адаптерів живлення. Це може призвести до несправності.
• Підключіть адаптер живлення до легкодоступної електричної розетки.

- Не намотуйте шнур живлення на адаптер живлення. Дріт усередині шнура може пошкодитися й спричинити несправність телсвізора.

- Не торкайтеся адаптера живлення мокрими руками.

- Якщо адаптер живлення виглядає незвично, негайно від'єднайте його від електричної розетки.

- Телевізор не від'єднується від джерела живлення, доки він підключений до електричної розетки, навіть якщо сам телевізор вимкнсно.

УВАГА

Якщо не дотримуватися наведених нижче застережних заходів, це може призвести до серйозних травм чи пошкодження майна.

Не встановлюйте будь-яких інших пристроїв, крім зазначеного виробу.

Ця підставка для телевізора призначена для використання лише з зазначеним виробом. Якщо встановити обладнання, яке тут не вказано, воно може внасти або зламатися та завдати травм. Ілюстрації, наведені в цьому посібнику, стосуються моделі KDL-40NX72x, якщо не зазначено інше.

Обов'язково надійно закріпіть телевізор.

Прикріпіть телевізор до підставки за допомогою гвинтів, що входять до комплекту постачання. Якщо телевізор установлено нснадійно, він може впести або підставка може перекинутися й завдати травм.

Примітки щодо встановлення

Не встановлюйте підставку для телевізора під кутом або нахилом. Щоб уникнути цього, дотримуйтеся наведених нижче застережних заходів.

– Якщо підставка для телевізора встановлюється на м'якій поверхні, наприклад на підстилці або килимі, покладіть на визначене місце дошку.
– Не встановлюйте підставку для телевізора в місці, що піддається впливу прямого сонячного світла, або поруч з обігрівачем.
– Не встановлюйте підставку для телевізора в місці з підвищеною вологістю чи температурою або надворі.

Примітка щодо використання

Чищення

Для забезпечення чистоти підставки для телевізора час від часу витирайте її сухою м'якою тканиною. Складні для усунення плями можна витерти тканиною, злегка змоченою в м'якому мильному розчині. Після цього обов'язково протріть оброблене місце сухою м'якою тканиною. Не використовуйте хімікати, зокрема розчинник або бєнзин, оскільки вони можуть пошкодити покриття підставки для телевізора.

Установлення мають виконувати обов'язково дві або більше осіб.

Установлювати телевізор на підставку мають обов'язково дві або більше осіб. Якщо встановлення виконує одна особа, це може стати причиною нещасного випадку або травмування.

Не змінюйте конструкцію підставки для телевізора.

Інакше вона може впасти та травмувати оточуючих.

Обов'язково надійно встановлюйте телевізор відповідно до інструкцій.

Міцно закручуйте гвинти. Якщо телевізор встановлено ненадійно, він може впасти та завдати травм.

Стежте за тим, щоб не травмувати руки чи пальці під час збирання.

• Не пересувайте підставку для телевізора, тримаючи її за підпору.
• Під час установлення телевізора будьте обережними, щоб не поранити пальці чи руки.

ЗАХОДИ БЕЗПЕКИ

Щодо джерел живлення

• Якщо підставка для телевізора не буде використовуватися впродовж тривалого часу, обов'язково від'єднайте шнур живлення підставки для телевізора від слектричної розетки. Від'єднуючи шнур живлення змінного струму, тягніть за штепсель, а не за сам шнур.
• Шнур живлення змінного струму можна заміняти лише у кваліфікованому сервісному центрі.

Щодо експлуатації

Перед підключенням інших компонентів обов'язково вимкніть підставку для телсвізора та відключіть її від електричної розетки.

Авторські права

Ця підставка для телевізора використовує технології Dolby* Digital та Pro Logic Surround i DTS** Digital Surround System.

* Виготовлено за ліцензією Dolby Laboratories. Dolby, Pro Logic і символ подвійного D є торговельними марками Dolby Laboratories.
** Вироблено за ліцензією, захищеною патентами США №: 5451942; 5956674; 5974380; 5978762; 6487535 та іншими патентами США та інших країн, що видані чи очікуються. DTS i Symbol є зареєстрованими торговельними марками, а DTS Digital Surround і емблеми DTS — торговельними марками корпорації DTS, Inc. Продукт містить програмне забезпечення. © DTS, Inc. Усі права захищено.

У цій підставці для телевізора застосовано технологію High-Definition Multimedia Interface (HDMI™).

HDMI, емблема HDMI і High-Definition Multimedia Interface є торговельними марками або зареєстрованими торговельними марками HDMI Licensing LLC в США та інших країнах.

«BRAVIA» є торговельною маркою Sony Corporation.

Обладнання відповідає вимогам:

-Технічного регламенту безпеки низьковольтного слектричного обладнання (постанова КМУ від 29.10.2009 № 1149);
-Технічного регламенту з електромагнітної сумісності обладнання (постанова КМУ від 29.07.2009 № 785);
–Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова КМУ від 03.12.2008 № 1057)

Виробник: Sony Corporation 1-7-1, Konan, Minato-ku, Tokyo, Japan, 108-0075. Вироблено у Малайзії.

Уповноважений представник в Україні з питань відповідності вимогам технічних регламентів: ТОВ «Соні Україна», вул. Спаська 30, м. Київ, 04070, Україна.

Примітка щодо виймання підставки для телевізора з коробки

Обов'язково тримайте підставку для телевізора та переносьте її з обережністю.

Крок 1. Перевірка деталей

Назва К-ть
Підставка	1
Задня кришка, ліва*	1
Задня кришка, права*	1
З’єднувач	1
Підпора	1
Розпірка підпори**	1
Гвинт для закріплення підпорипідставки для телевізора(PSW5 × 16) (× 3)Гвинт для з’єднувача(PSW5 × 16) (× 3)	6
Гвинт для підпори(PSW4 × 12)
Адаптер змінного струму (ACDP-001) 1
Шпур живлення змінного струму
Високошвидкісний шнур HDMI 1
Посібник з сксплуатації 1
Гарантійний формуляр

* Лише для моделі SU-B551S.

** Лише для моделей SU-B551S/461S.

ЗАСТЕРЕЖЕННЯ

Якщо затиснути шнур живлення змінного струму під деталями обладнання або між ними, це може стати причиною короткого замикання або ураження електричним струмом. Якщо перечепитися через шнур живлення змінного струму або з'єднувальний кабель, підставка для телевізора може перекинутися та призвести до травмування.

Визначте місце встановлення та покладіть підставку для телевізора, перш ніж установлювати телевізор.

Оскільки телевізор важкий, рекомендовано заздалегідь визначити місце встановлення та збирати підставку для телевізора на місці.

Зверніться до інструкцій з експлуатації, що входять до комплекту постачання телевізора, щоб дізнатися, як від'єднати від телевізора настільну стійку.

Крок 2. Установлення телевізора

Перед збиранням

• Перед збиранням обов'язково переконайтеся, що маєте хрестову викрутку, яка підходить для гвинтів.
•Використовуючи електричну викрутку, установить для обертального моменту значення приблизно 1,5 Н·м (15 кгс·см).

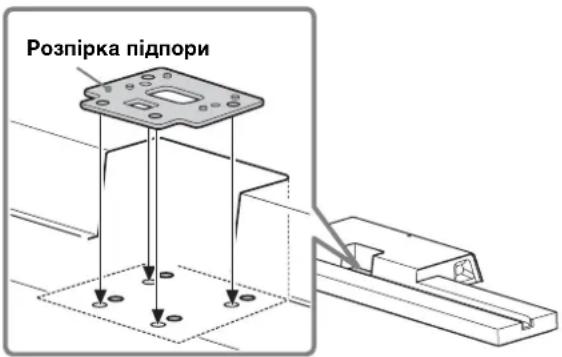

1 Встановіть розпірку підпори на підставці для телевізора.

Розпірка підпори призначення для регулювання висоти підпори і підставки для телевізора. Обов'язково встановлюйте розпірку підпори.

Лише для KDL-55HX82x/46HX82x/55NX72x/46NX72x:

Розпірка підпори

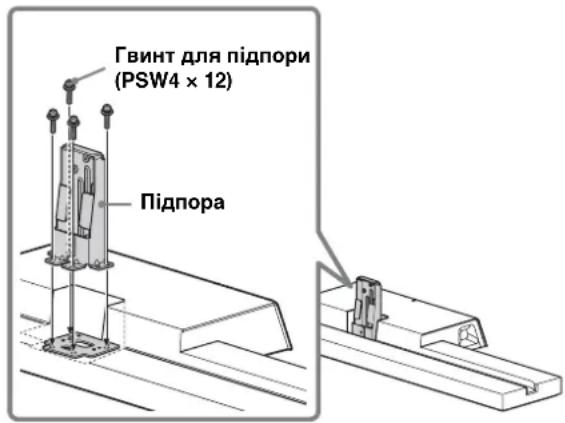

2 Для кріплення підпори і розпірки підпори (лише для KDL-55HX82x/46HX82x/55NX72x/46NX72x) до підставки для телевізора використовуйте чотири гвинти для підпори (PSW4 × 12) (входять до комплекту постачання).

Гвинт для підпори (PSW4 × 12) Підпора

3 При переміщенні телевізора тримайте його, як показано нижче.

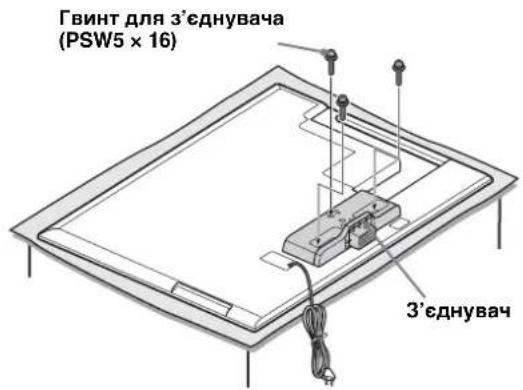

Приєднайте з'єднувач із комплекту постачання до задньої панелі телевізора за допомогою трьох гвинтів (PSW5 × 16) (входять до комплекту постачання).

Посуньте з'єднувач із комплекту постачання вгору, щоб приєднати його.

Гвинт для з'єднувача (PSW5 x 16) З'єднувач

4

• Зберігайте викручені гвинти.

- Від єднуючи від екрана настільну стійку, покладіть його лицевою стороною вниз на стійку робочу поверхню, розмір якої більший за розмір екрана.

- Щоб поверхня рідкокристалічного дисплея не пошкодилася, обов'язково постеліть м'яку тканину на робочу поверхню.

УВАГА

• Якщо надавити на поверхню екрана або вдарити її, рідкокристалічний дисплей може зламатися або пошкодитися.
• Покладіть екран лицевою стороною вниз на стійку рівну поверхню, щоб настільна стійка звисала за край поверхні.

Якщо лицева сторона экрана та настільна стійка перебуватимуть на одній поверхні, умови роботи будуть нестабільні, що може призвести до пошкодження екрана.

5

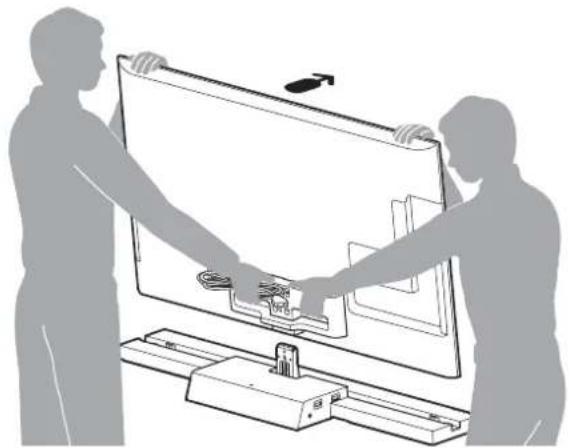

Установіть телевізор на підставці для телевізора.

Щоб установити телевізор, поставте його в паз підставки.

Передня частина підставки для телевізора розташована в напрямку стрілки.

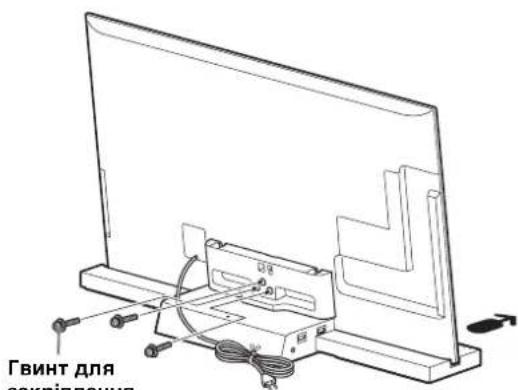

6

Зафіксуйте телевізор і підставку для телевізора трьома гвинтами для закріплення підпори підставки для телевізора (PSW5 × 16) (входять до комплекту постачання).

Гвинт для закріплошня

Гвинт для закріплення підпори підставки для телевізора (PSW5 × 16)

7

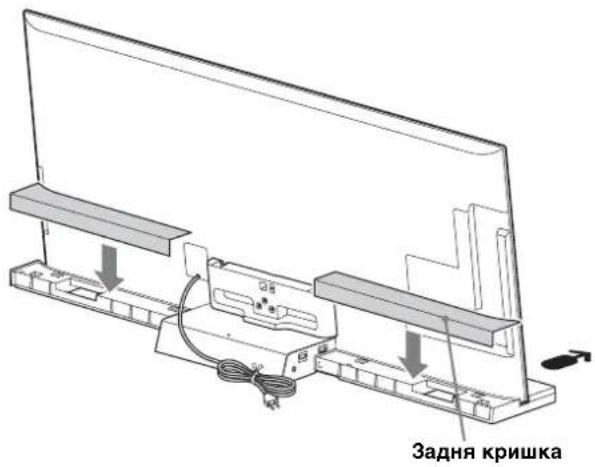

Прикріпіть задню кришку до підставки для телевізора. (Лише для моделі SU-B551S)

Задня кришка

8

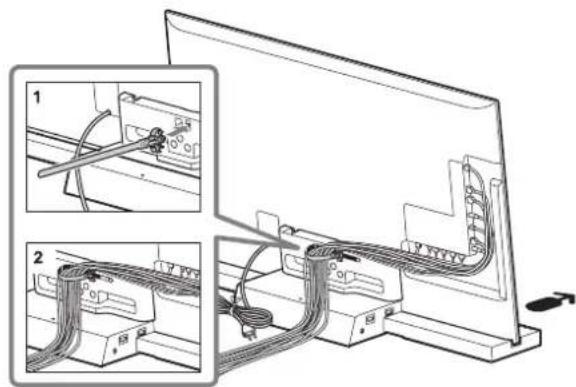

Зв'язування шнурів.

Використовуйте кабельний затискач, що постачається з телевізором.

43
- Не зв'язуйте шнур живлення змінного струму разом з іншими шнурами.

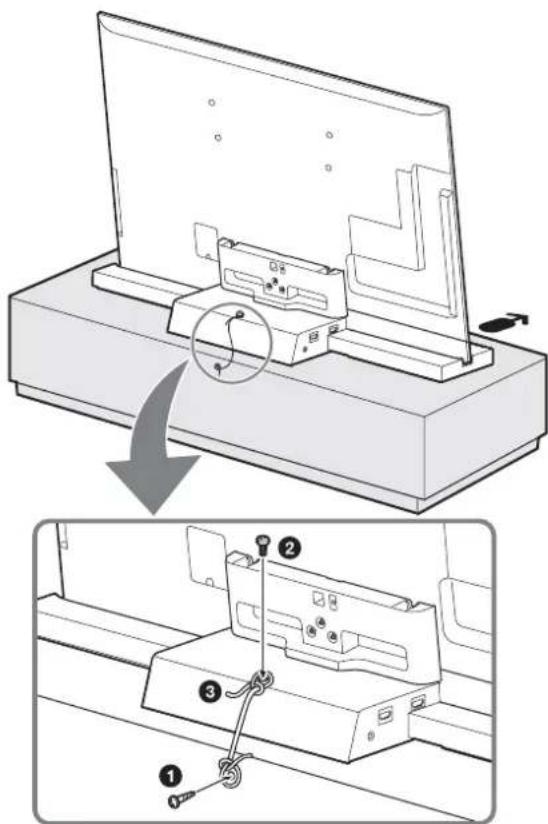

Крок 3. Заходи безпеки для запобігання перекиданню

ЗАСТЕРЕЖЕННЯ

Обов'язково вживіть заходів, щоб запобігти перекиданню підставки для телевізора, яке може стати причиною травмування, а також пошкодження майна.

① Вкрутіть шуруп (діаметром 4 мм, не додається) у дошку.
② Вкрутіть гвинт кріплення (M4 × 16, не додається) в отвір для гвинта на підставці під телевізор.
Зв'яжіть шуруп і гвинт кріплення міцним шнуром (не додається).

Крок 4. Підключення телевізора до програвача

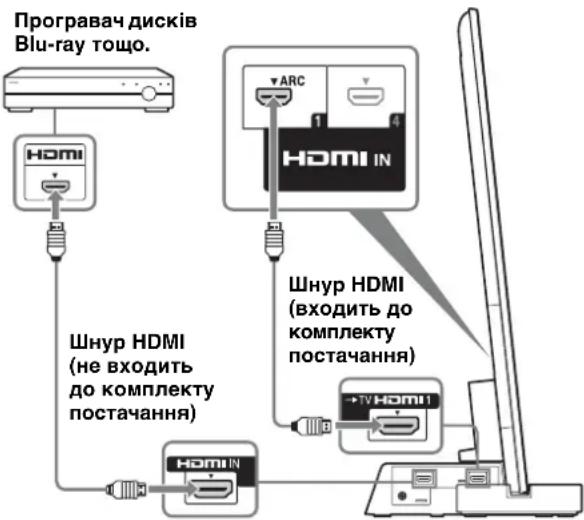

Підключіть телевізор з гніздом HDMI IN 1 до підставки для телевізора за допомогою шнура HDMI.

Підключення обладнання Sony, що підтримує функцію «BRAVIA» Sync, за допомогою шнура HDMI спрощує процес роботи завдяки можливості використання функції керування телевізором по HDMI.

Програвач дисків Blu-ray тощо. Шнур HDMI (не входить до комплекту постачання) Шнур HDMI (входить до комплекту постачання)

[NO TEXT]

• Не підключайте ПК за допомогою кабелю HDMI.
• Підставка для телевізора підтримус функцію Audio Return Channel (ARC). У разі підключення підставки для телевізора до гнізда HDMI IN 1 ARC-сумісного телевізора шнуром HDMI не потрібно підключати телевізор до підставки для телевізора цифровим оптичним кабелем.
• Ви побачите букви «ARC» поряд з HDMI-гніздом телевізора, якщо він підтримус функцію ARC. Навіть якщо підключити шнур HDMI у гніздо, якщо вхідне HDMI-гніздо не підтримус функцію ARC, нею неможливо буде скористатися.
• Функція ARC діє лише тоді, коли ввімкнено функцію «Контроль по HDMI».

- Навіть якщо підставку для телевізора вимкнено (активний режим очікування), сигнал HDMI надсилатиметься від приєднаного обладнання на телевізор через з'єднання HDMI. Можно переглядати зображення та прослуховувати звук, що надходять з обладнання, за допомогою телевізора.

Примітки щодо підключень HDMI

• Користуйтеся високошвидкісним шнуром HDMI. Якщо використовується стандартний шнур HDMI, належне відображення зображень у режимах 1080р, Deep Colour або 3D може бути неможливим.
• Рекомендуємо використовувати ухвалений шнур HDMI.
• Якщо якість зображення погана або відсутній звук з обладнання, що приєднане за допомогою шнура HDMI, перевірте настройки приєднаного обладнання.
• Аудіосигнали (частота дискретизації, довжина в бітах тощо), що передаються з гнізда HDMI, можуть стримуватися приєднаним обладнанням.
• Звук може перериватися під час перемикання частоти дискретизації або кількості каналів вихідних аудіосигналів, що надходять з обладнання, якс відтворює звук.
• Якщо підключене обладнання не підтримує технологію захисту авторських прав (HDCP), зображення та/або звук із гнізда вихідного сигналу HDMI TV OUT можуть бути викривленими або не виводитися взагалі. У такому разі слід перевірити характеристики підключеного обладнання.
• Ми не рекомендуємо використовувати кабель перетворення HDMI-DVI.
• Ця система підтримує передавання даних у режимах Deep Colour, «x.v.Colour» та 3D.

Крок 5. Підключення шнура живлення змінного струму

Перед тим як підключати до настінної розетки шнур живлення змінного струму на адаптері змінного струму підставки для телевізора, підключіть усі компоненти і телевізор до підставки для телевізора.

20
- Підключіть підставку для телевізора до легкодоступної розетки змінного струму. У разі виявлення відхилень у роботі підставки для телевізора негайно від'єднайте головний штепсель від розетки змінного струму.

Крок 6. Налаштування параметрів телевізора

①Установіть для функції «Контроль по HDMI» значення «Вкл.».

Натисніть кнопку НОМЕ на пульті дистанційного керування телевізора й виберіть меню, як описано нижче.

②У меню «Динамики» виберіть значення «Аудиосистема».

Натисніть кнопку SYNC MENU на пульті дистанційного керування телевізора й виберіть меню, як описано нижче. Динамики > Аудиосистема

_23

• Після завершення настроювання згідно із процедурою ① та ② індикатор I (живлення) світитиметься зеленим.

Ця підставка для телевізора автоматично синхронізується з параметрами звуку телевізора та працює з функцією «Выбор сцены», щоб можна було вибрати потрібний звук для вибраної сцени. Щоб змінити звук, змініть параметри звуку телевізора.

Вибір сцени HDMI1 Авто Загальна Кінотвяр Спорт Музика Аніміція Фото Гра Графіка

•Керування положенням

Якщо настроїти для параметра «Керув. зовн. пристроєм» на телевізорі значення «Ввімки», то підставка для телевізора регулюватиме баланс гучності між лівим і правим динаміком з урахуванням місяця перегляду. (Настройка телевізора)

Щоб настроїти функцію «Керування положенням», натисніть кнопку НОМЕ, виберіть 📄

Налаштування системи > Керування положенням > бажане значення.

Пошук і усунення несправностей

Звук

Відсутній звук:

• Перевірте підключення шнура HDMI.
- Перевірте значення параметра «Контроль по HDMI» та «Аудиосистема» у кроці 6 (стор. 11).

Використання з навушниками:

- Змініть значення параметра «Динамики» з «Аудиосистема» на «Динамик ТВ».

Використання з подвійним звуком цифрової телевізійної трансляції:

- Залежно від трансляції звук може не перемикатися. Змініть значення параметра «Оптический выход» у меню настроювання телевізора з «Авто» на «PCM».

Використання за допомогою зовнішнього обладнання для двоканального звуку:

- Якщо переключити звук не вдається, активуйте для параметра аудіовиходу на зовнішньому обладнанні значення PCM.

Індикатор

Хоча живлення підставки для телевізора ввімкнуто, індикатор I (увімкнення живлення) підставки для телевізора не світиться:

- Персвірте, чи підключений шнур живлення на адаптері змінного струму до стінної розетки.

- Зверніться до служби підтримки клієнтів.

Індикатор I (увімкнення живлення) блимає червоним:

- Можливо, у цьому виробі виникла несправність. Перевірте кількість спалахів світлодіодного індикатора та зверніться до сервісного центру Sony.

Індикатор

① Індикатор I (увімкнення живлення)

Блимає, як зазначено нижче.

Зелений: живлення підставки для телевізора ввімкнуто. (У меню «Динамики» встановлено значення «Аудиосистема».)

Не світиться: підставку для телевізора або живлення вимкнуто.

②Індикатори звукового формату

Світяться відповідно до звукового формату, який вводиться на підставку для телевізора.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

Технічні характеристики

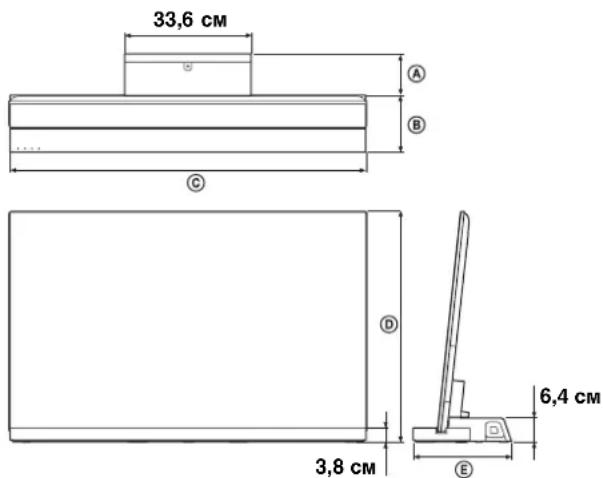

33,6 cm A B C D 3,8 cm 6,4 cm E

		SU-B551S SU-B461S SU-B401S
Габаритні розміри: см	A	10,2	11,8	11,0
	B	19,0	15,9	15,1
	C	127,6	107,9	94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E	29,2	27,7	26,1
Вага підставки:		6,3 кг	5,6 кг	4,9 кг

Підсилювач

Номінальна вихідна потужність

канал) 8 Ом, 1 кГц, THD менше

1%

Відеовходи/ 1280 × 720p@59,94/60 Гц

-виходи (3D) Заповнення кадру

Паралельне розташування

(половина)

Паралельне розташування

(половина)

1280 × 720p@50 Гц

Заповнення кадру

1920 × 1080i@50 Гц

Заповнення кадру

1920 × 1080i@50 Гц

Паралельне розташування

(половина)

1920×1080p@50 Гц

Паралельне розташування

(половина)

1920 × 1080p@24 Гц

Заповнення кадру

Аудіовходи Linear PCM 2 канали/5.1 каналів/

7.1 каналів

Dolby Digital

DTS

Кожен сигнал сумісний із 32, 44,1,

48 кГц.

Динаміки

Фронтальний динамік

Система динаміків 2 смуги, 2 гучномовці, з

фазоінвертором

Динамік НЧ-динамік: 30 × 100

конічний ×1

ВЧ-динамік: 30 мм, конічного

типу

Сабвуфер

Система динаміків Сабвуфер із фазоінвертором

Динамік 70 мм, конічний

Загальна інформація

Вимоги до джерела живлення

Вимоги до енергоспоживання

Увімкнено: 12 Вт

Режим очікування: 0,7 Вт

• Енергоспоживання в режимі очікування: 0,7 Вт
• Галоїдовані інгібітори горіння не використовуються в складі певних друкованих монтажних плат.
• Понад 85% ефективності потужності блоку підсилювача досягається завдяки повнофункциональному цифровому підсилювачу S-Master.

Конструкція та технічні характеристики можуть бути змінені без оповіщення.
