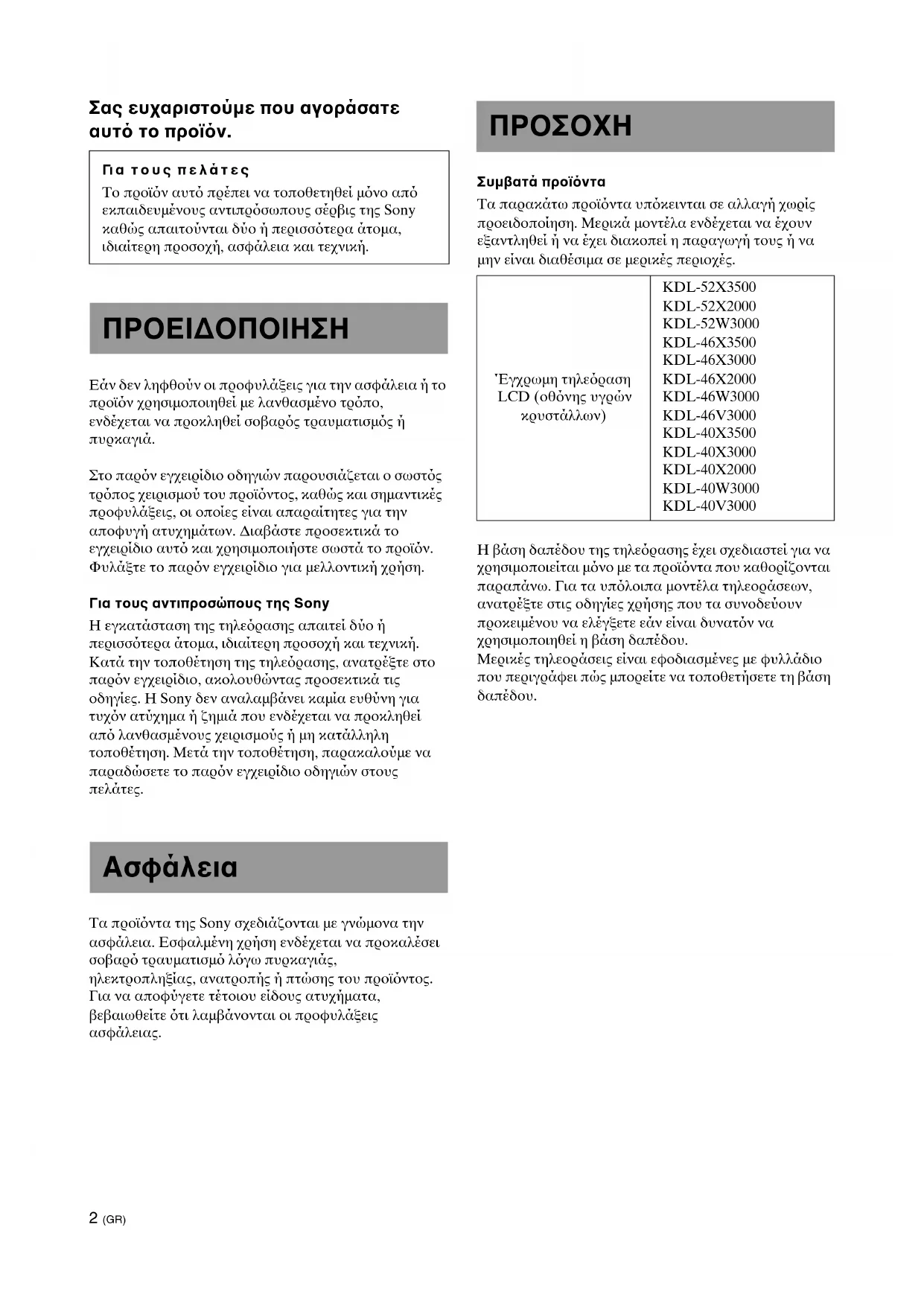

As marcas (C/J) encontram-se do outro lado, como indicado na ilustração de cima. Parafuso de fixação (S)2 (GR) Σας ευχαριστούμε που αγοράσατε αυτ το προϊν. Εάν δεν ληφθούν οι προφυλάξεις για την ασφάλεια ή το προϊν χρησιμοποιηθεί με λανθασμένο τρπο, ενδέχεται να προκληθεί σοβαρς τραυματισμς ή

Στο παρν εγχειρίδιο οδηγιών παρουσιάζεται ο σωστς τρπος χειρισμού του προϊντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Διαβάστε προσεκτικά το εγχειρίδιο αυτ και χρησιμοποιήστε σωστά το προϊν. Φυλάξτε το παρν εγχειρίδιο για μελλοντική χρήση. Για τους αντιπροσώπους της Sony Η εγκατάσταση της τηλερασης απαιτεί δύο ή περισστερα άτομα, ιδιαίτερη προσοχή και τεχνική. Κατά την τοποθέτηση της τηλερασης, ανατρέξτε στο παρν εγχειρίδιο, ακολουθώντας προσεκτικά τις οδηγίες. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχν ατύχημα ή ζημιά που ενδέχεται να προκληθεί απ λανθασμένους χειρισμούς ή μη κατάλληλη τοποθέτηση. Μετά την τοποθέτηση, παρακαλούμε να παραδώσετε το παρν εγχειρίδιο οδηγιών στους

Τα προϊντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Εσφαλμένη χρήση ενδέχεται να προκαλέσει σοβαρ τραυματισμ λγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε τι λαμβάνονται οι προφυλάξεις

Συμβατά προϊντα Τα παρακάτω προϊντα υπκεινται σε αλλαγή χωρίς προειδοποίηση. Μερικά μοντέλα ενδέχεται να έχουν εξαντληθεί ή να έχει διακοπεί η παραγωγή τους ή να μην είναι διαθέσιμα σε μερικές περιοχές. Η βάση δαπέδου της τηλερασης έχει σχεδιαστεί για να χρησιμοποιείται μνο με τα προϊντα που καθορίζονται παραπάνω. Για τα υπλοιπα μοντέλα τηλεοράσεων, ανατρέξτε στις οδηγίες χρήσης που τα συνοδεύουν προκειμένου να ελέγξετε εάν είναι δυνατν να χρησιμοποιηθεί η βάση δαπέδου. Μερικές τηλεοράσεις είναι εφοδιασμένες με φυλλάδιο που περιγράφει πώς μπορείτε να τοποθετήσετε τη βάση

Γι α τ ο υ ς π ε λ ά τ ε ς Το προϊν αυτ πρέπει να τοποθετηθεί μνο απ εκπαιδευμένους αντιπρσωπους σέρβις της Sony καθώς απαιτούνται δύο ή περισστερα άτομα, ιδιαίτερη προσοχή, ασφάλεια και τεχνική. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Έγχρωμη τηλεραση LCD (οθνης υγρών κρυστάλλων) KDL-52X3500 KDL-52X2000 KDL-52W3000 KDL-46X3500 KDL-46X3000 KDL-46X2000 KDL-46W3000 KDL-46V3000 KDL-40X3500 KDL-40X3000 KDL-40X2000 KDL-40W3000 KDL-40V30003 (GR) Τα προϊντα πρέπει να τοποθετούνται μνο απ εκπαιδευμένους αντιπροσώπους σέρβις της Sony. Το βάρος της τηλερασης και της βάσης δαπέδου είναι πολύ μεγάλο. Τυχν τοποθέτηση απ μη εκπαιδευμένο προσωπικ, ενδέχεται να οδηγήσει σε σοβαρ τραυματισμ. Βεβαιωθείτε τι έχετε λάβει τα απαραίτητα μέτρα ώστε να αποτραπεί η πτώση της βάσης

Σε αντίθετη περίπτωση, ενδέχεται να ανατραπεί η τηλεραση με συνέπεια τραυματισμούς. Για να αποτρέψετε ενδεχμενη ανατροπή της τηλερασης, στερεώστε την στον τοίχο, σε κάποια κολώνα κ.λπ. Τοποθετήστε τη βάση δαπέδου σε στέρεο και επίπεδο δάπεδο. Μην τοποθετείτε τη βάση δαπέδου με τέτοιο τρπο ώστε να κλίνει προς μία κατεύθυνση. Σε μια τέτοια περίπτωση, ενδέχεται να προκληθεί ανατροπή της βάσης δαπέδου ή πτώση της τηλερασης. Κάτι τέτοιο ενδέχεται να προκαλέσει τραυματισμ ή βλάβη. Εάν θέλετε να τοποθετήσετε τη βάση δαπέδου πάνω σε μια μαλακή επιφάνεια πως σε χαλί ή μοκέτα, τοποθετήστε πρώτα στο συγκεκριμένο σημείο ένα πλατύ κομμάτι ξύλου. Μην χρησιμοποιείτε ραγισμένη βάση

Μην στηρίζεστε ή μην κρατιέστε απ την τηλεραση. Η βάση δαπέδου ενδέχεται να ανατραπεί ή η τηλεραση να πέσει με συνέπεια σοβαρούς τραυματισμούς ή

Μην επιτρέπετε στα παιδιά να σκαρφαλώνουν στη βάση δαπέδου ή να χώνονται ανάμεσα στα ράφια. Αν τα παιδιά σκαρφαλώνουν στη βάση δαπέδου ή μπαίνουν ανάμεσα στα ράφια, μπορεί να προκληθεί σοβαρς τραυματισμς ή θάνατος σε περίπτωση θραύσης του γυαλιού ή ανατροπής της βάσης δαπέδου και της τηλερασης. Μην πατάτε πάνω στη βάση

Μπορεί να πέσετε, ή να σπάσετε το γυαλί και να προκληθεί τραυματισμς. Μην καλύπτετε τις περιοχές εξαερισμού της τηλερασης. Εάν καλύψετε τις περιοχές εξαερισμού (με κάποιο πανί, κλπ.), ενδέχεται να αυξηθεί η θερμοκρασία στο εσωτερικ της οθνης και να προκληθεί πυρκαγιά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν δεν ληφθούν οι ακλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρς τραυματισμς ή θάνατος λγω πυρκαγιάς, ηλεκτροπληξίας ή ανατροπής του προϊντος. Μην χρησιμοποιείτε τη βάση δαπέδου στην περίπτωση που έχει παρουσιάσει ρωγμές. Ενδέχεται να σπάσει το γυαλί και να προκληθεί ανατροπή της τηλερασης και, κατά συνέπεια, σοβαρς τραυματισμς ή

Ραγισμένη βάση δαπέδου

(Συνεχίζεται)4 (GR) Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης.

• Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης κατά την τοποθέτηση της τηλερασης επάνω στη βάση δαπέδου. Σε περίπτωση καταστροφής του καλωδίου τροφοδοσίας ή του καλωδίου σύνδεσης, ενδέχεται να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

• Κατά τη μεταφορά της βάσης δαπέδου, μην πατάτε πάνω στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης. Το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης ενδέχεται να καταστραφούν, με συνέπεια την πρκληση πυρκαγιάς ή ηλεκτροπληξίας. Μην σκοντάφτετε πάνω στο καλώδιο τροφοδοσίας ή στα καλώδια

Μπορεί να πέσετε ή μπορεί να προκληθεί ανατροπή της βάσης δαπέδου και τραυματισμς. Μην μετακινείτε τη βάση δαπέδου με την τηλεραση προσαρτημένη ή με συνδεδεμένο εξοπλισμ στο

Αν μετακινείτε τη βάση δαπέδου με την τηλεραση προσαρτημένη, ενδέχεται να βλάψετε την πλάτη σας ή η βάση δαπέδου ενδέχεται να ανατραπεί και να προκαλέσει σοβαρ τραυματισμ. Επίσης, οποιοσδήποτε εξοπλισμς που είναι συνδεδεμένος στο εσωτερικ ενδέχεται να πέσει προκαλώντας θραύση του γυάλινου ραφιού ή άλλη ζημιά στην περιουσία σας. Μην συνδέετε συσκευές διαφορετικές απ τις καθορισμένες.

• Η παρούσα βάση δαπέδου έχει σχεδιαστεί για να χρησιμοποιείται μνο με τα καθορισμένα προϊντα. Εάν συνδέσετε συσκευή διαφορετική απ αυτήν που καθορίζεται, ενδέχεται να προκληθεί πτώση ή θραύση αυτής με συνέπεια τραυματισμούς ή υλικές

• Μην τοποθετείτε αντικείμενα πως βάζα, κεραμικά, κτλ., πάνω στη βάση δαπέδου.

• Μην τροποποιείτε τη βάση δαπέδου.

• Μην τοποθετείτε τίποτε καυτ απευθείας πάνω στη βάση δαπέδου. Η θερμτητα ενδέχεται να προκαλέσει αποχρωματισμ ή παραμρφωση της βάσης δαπέδου.

• Μην τοποθετείτε απευθείας πάνω στη βάση δαπέδου οτιδήποτε μπορεί να προκαλέσει ζημιά στο γυαλί. Βεβαιωθείτε τι τοποθετήσατε την τηλεραση με ασφάλεια. Στερεώστε την τηλεραση στη βάση δαπέδου χρησιμοποιώντας τις παρεχμενες βίδες στήριξης. Εάν η τηλεραση δεν στερεωθεί με ασφάλεια, ενδέχεται να προκληθεί πτώση της ή ανατροπή της βάσης δαπέδου με συνέπεια τραυματισμούς. Μην στηρίζετε βάρος και μην εφαρμζετε κρουστικά φορτία στο

Μην ασκείτε βάρος με τα χέρια σας στη βάση δαπέδου, κατά την τοποθέτηση της τηλερασης. Προσέξτε να μην πέσουν στη βάση δαπέδου βαριά αντικείμενα, πως ένα κατσαβίδι κ.λπ., καθώς ενδέχεται το γυαλί να σπάσει με συνέπεια την πρκληση τραυματισμού. Κατά την μεταφορά της βάσης

Αν προσπαθήσετε να μεταφέρετε τη βάση δαπέδου μνος ή χωρίς να τηρείτε τις σωστές διαδικασίες, ενδέχεται να προκληθεί τραυματισμς. Για να αποφύγετε κάτι τέτοιο, βεβαιωθείτε τι ακολουθείτε τις συμβουλές που παρέχονται παρακάτω.

• Βεβαιωθείτε τι δύο ή περισστερα άτομα μεταφέρουν τη βάση δαπέδου και μνο αφού αφαιρέσουν την τηλεραση, τον συνδεδεμένο εξοπλισμ και τα γυάλινα ράφια.

• Μην σύρετε τη βάση δαπέδου. Τα τμήματα βάσης της βάσης δαπέδου ενδέχεται να αποκολληθούν και να προκαλέσουν βλάβη στο δάπεδο.

Εάν δεν ληφθούν οι ακλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.5 (GR)

• Προσέξτε να μην τραυματίσετε τα χέρια ή τα πδια σας κάτω απ το δίσκο της βάσης.

• Κατά τη μεταφορά, μην κρατάτε τη βάση δαπέδου απ το γυάλινο ράφι. Μην υποβάλλετε το γυαλί σε υπερβολικούς κραδασμούς. Αν και η παρούσα βάση δαπέδου είναι κατασκευασμένη απ σκληρυμένο γυαλί, θα πρέπει ωστσο να επιδεικνύεται

Σε περίπτωση θραύσης του γυαλιού, τα θραύσματα ενδέχεται να προκαλέσουν τραυματισμούς. Για το λγο αυτ τηρήστε τις ακλουθες προφυλάξεις.

• Μην χτυπάτε το γυαλί και μην αφήνετε να πέσουν αιχμηρά αντικείμενα πάνω στο γυαλί. Αποφύγετε τους υπερβολικούς κραδασμούς.

• Μην προκαλείτε εκδορές και μην ακουμπάτε με αιχμηρά αντικείμενα το γυαλί.

• Μην επιτρέπετε σε σκληρά αντικείμενα πως ηλεκτρικές σκούπες, να ασκούν πίεση στις άκρες του

Σημείωση για τη φέρουσα ικαντητα Μην τοποθετείτε εξοπλισμ που υπερβαίνει το μέγιστο βάρος για κάθε ράφι, πως φαίνεται στην εικνα. Αλλιώς, τα ράφια ενδέχεται να σπάσουν. Παρατηρήσεις σχετικά με την εγκατάσταση

• Κατά τη συναρμολγηση, απλώστε τα υλικά συσκευασίας στο δάπεδο για να αποφύγετε ζημιά στο δάπεδο.

• Τοποθετείτε τη βάση δαπέδου σε στέρεο και επίπεδο δάπεδο. Μην τοποθετείτε τη βάση δαπέδου υπ γωνία ή με κλίση προς τη μια πλευρά. Για να αποφευχθεί αυτ, λάβετε τις ακλουθες προφυλάξεις. – Μην τοποθετείτε τη βάση δαπέδου σε σημείο εκτεθειμένο στο ηλιακ φως ή κοντά σε

– Μην τοποθετείτε τη βάση δαπέδου σε ζεστά ή υγρά μέρη ή σε εξωτερικούς χώρους. Παρατηρήσεις σχετικά με τη χρήση Καθαρίζετε τη βάση δαπέδου περιστασιακά με ένα στεγν και μαλακ πανί. Για να απομακρύνετε επίμονους ρύπους, σκουπίστε με ένα πανί βρεγμένο ελαφρά με σαπούνι. Στη συνέχεια, βεβαιωθείτε τι στεγνώσατε την περιοχή με ένα στεγν, μαλακ πανί. Μην χρησιμοποιείτε διαλυτικά, πως για παράδειγμα νέφτι ή βενζίνη, καθώς ενδέχεται η επιφάνεια της βάσης δαπέδου να καταστραφεί. Βεβαιωθείτε τι η τοποθέτηση πραγματοποιείται απ δύο ή περισστερα άτομα. Βεβαιωθείτε τι η τοποθέτηση της τηλερασης πάνω στη βάση δαπέδου πραγματοποιείται απ δύο ή περισστερα άτομα. Εάν η τοποθέτηση πραγματοποιηθεί απ ένα μνο άτομο, ενδέχεται να προκληθεί ατύχημα ή τραυματισμς. Κατά τη διάρκεια της τοποθέτησης απομακρύνετε τα παιδιά. Βεβαιωθείτε τι η βάση δαπέδου συναρμολογήθηκε στέρεα τηρώντας τις οδηγίες. Αν μια βίδα δεν σφιχτεί γερά ή πέσει, ενδέχεται να προκληθεί ανατροπή της βάσης δαπέδου. Κάτι τέτοιο ενδέχεται να προκαλέσει βλάβη ή τραυματισμ. 20 kg30 kg

αντιπροσώπους της Sony Διαβάστε προσεκτικά τις προφυλάξεις ασφαλείας που περιγράφονται προηγουμένως και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της τοποθέτησης, της συντήρησης, του ελέγχου και της επισκευής του συγκεκριμένου

(Συνεχίζεται)6 (GR) Προσέξτε να μην τραυματίσετε τα χέρια σας ή τα δάκτυλά σας κατά την συναρμολγηση. Προσέξτε να μην τραυματίσετε τα χέρια σας ή τα δάκτυλά σας ταν συναρμολογείτε τη βάση δαπέδου και τοποθετείτε την τηλεραση. Βεβαιωθείτε τι η τοποθέτηση της τηλερασης πραγματοποιήθηκε με ασφάλεια ακολουθώντας τις

Σφίξτε τις βίδες. Εάν η τηλεραση δεν τοποθετηθεί με ασφάλεια, ενδέχεται να προκληθεί πτώση της με συνέπεια τραυματισμούς. Βεβαιωθείτε πριν τη συναρμολγηση τι έχετε ένα κατάλληλο κατσαβίδι Phillips για τις βίδες που προαναφέρθηκαν. Βήμα 1: Έλεγχος των μερών 5νομα Ποστητα

Στήριγμα γυάλινου ραφιού

Βίδα άγκιστρου (+PSW5 × 16)

Βίδα άγκιστρου (+PSW6 × 16)

Βίδα στήριξης (S) 2 Βίδα στήριξης (L) 27 (GR) Βήμα 2: Συναρμολγηση της βάσης δαπέδου Εάν το καλώδιο τροφοδοσίας συμπιέζεται απ άλλες συσκευές, ενδέχεται να προκληθεί βραχυκύκλωμα ή ηλεκτροπληξία. Εάν παραπατήσετε στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης, η βάση δαπέδου ενδέχεται να ανατραπεί και να προκαλέσει τραυματισμούς. Πριν τοποθετήσετε την τηλεραση πάνω στη βάση, ακουμπήστε τη βάση δαπέδου στο σημείο τοποθέτησης που έχετε επιλέξει. Επειδή το βάρος της τηλερασης είναι μεγάλο, σας συνιστούμε να αποφασίσετε πρώτα για το σημείο τοποθέτησης και να συναρμολογήσετε τη βάση δαπέδου στο σημείο αυτ.

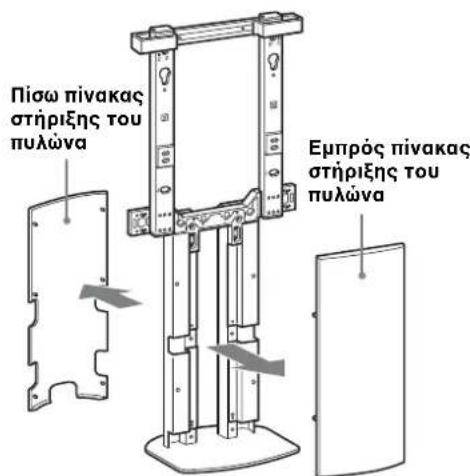

Αφαιρέστε τον εμπρς και πίσω πίνακα στήριξης του πυλώνα απ τον κεντρικ πυλώνα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εμπρς πίνακαςστήριξης του πυλώναΠίσω πίνακας στήριξης του πυλώνα

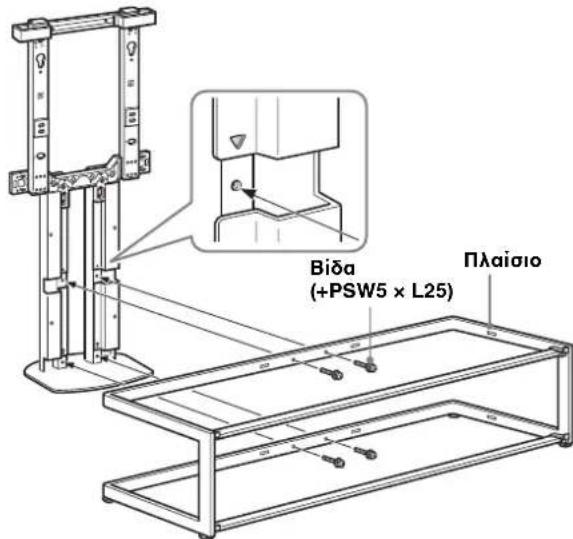

Προσαρτήστε τον κεντρικ πυλώνα στο πλαίσιο. Ταιριάξτε τις τρύπες του πλαισίου με τα σημάδια "F" του κεντρικού πυλώνα και στερεώστε τα με τις τέσσερις παρεχμενες βίδες (+PSW5 × L25).

• Βεβαιωθείτε τι δύο ή περισστερα άτομα συναρμολογούν τη βάση δαπέδου.

• Προσαρτήστε χαλαρά τον κεντρικ πυλώνα στο πλαίσιο με τις τέσσερις βίδες και εν συνεχεία σφίξτε λες τις βίδες καλά.

• Εάν χρησιμοποιήσετε ηλεκτρικ κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στην τιμή 1,5 N·m {15 kgf·cm}.

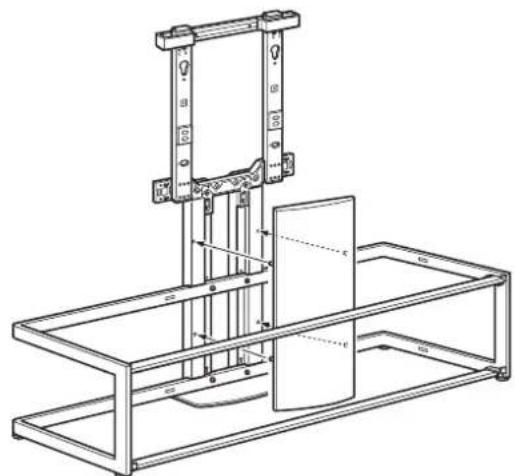

Προσαρτήστε τον εμπρς πίνακα στήριξης του πυλώνα. Πριν προσαρτήσετε τον εμπρς πίνακα στήριξης του πυλώνα, ελέγξτε τι και οι τέσσερις βίδες είναι καλά

(+PSW5 × L25)Πλαίσιο

Σημείωση8 (GR) Εάν σκοπεύετε να τοποθετήσετε μια τηλεραση η οποία δεν περιλαμβάνεται στη σελίδα 2, βεβαιωθείτε τι ανατρέξατε στο φυλλάδιο που παρέχεται με την τηλερασή σας. Για τους χρήστες των KDL-46X3500, KDL-46X3000, KDL-46W3000, KDL-46V3000, KDL-40X3500, KDL-40X3000, KDL-40W3000, KDL-40V3000, οι διαδικασίες για τη ρύθμιση της θέσης του πλαισίου στήριξης δεν είναι απαραίτητες. Ακολουθήστε τις οδηγίες απ το μέρος 3 αυτού του βήματος. Βήμα 3: Προετοιμαστείτε για την εγκατάσταση της

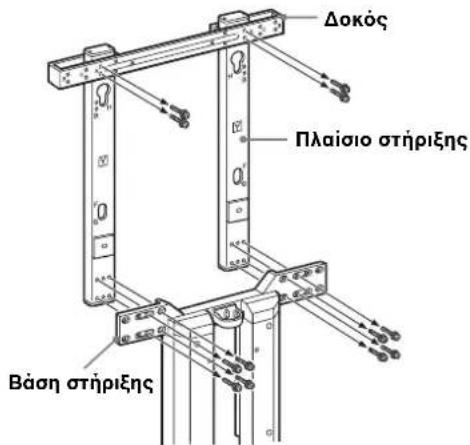

Αφαιρέστε τη δοκ και το πλαίσιο στήριξης. Προσέξτε να μην σας πέσει η δοκς και το πλαίσιο στήριξης κατά την αφαίρεσή τους. Πλαίσιο στήριξηςΔοκςΒάση στήριξης

Προσαρμστε τη θέση του πλαισίου στήριξης.

Για KDL-52X3500, KDL-52W3000 1 Προσαρμστε το πλαίσιο στήριξης στη βάση στήριξης ταιριάζοντας τις οπές του πλαισίου στήριξης με τις οπές της βάσης στήριξης και στερεώστε τις οκτώ βίδες που αφαιρέσατε στο μέρος 1, πως φαίνεται στην εικνα. 2 Ευθυγραμμίστε την οπή "B" της δοκού με την οπή "B" του πλαισίου στήριξης με τις τέσσερις βίδες που αφαιρέσατε στο μέρος 1. Πλαίσιο στήριξηςΔοκςΒάση στήριξηςΠείρος9 (GR)

Για KDL-52X2000, KDL-46X2000, KDL-40X2000 1 Αναστρέψτε το πλαίσιο στήριξης ώστε το σημάδι "Y" να είναι στραμμένο προς τα εμπρς. Στη συνέχεια, προσαρμστε το πλαίσιο στήριξης στη βάση στήριξης ταιριάζοντας τις οπές του πλαισίου στήριξης με τις οπές της βάσης στήριξης και στερεώστε τις οκτώ βίδες που αφαιρέσατε στο μέρος 1, πως φαίνεται στην εικνα. 2 Ευθυγραμμίστε την οπή "C" της δοκού με την οπή "C" του πλαισίου στήριξης με τις τέσσερις βίδες που αφαιρέσατε στο μέρος 1. Εάν χρησιμοποιήσετε ηλεκτρικ κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στην τιμή 1,5 N·m {15 kgf·cm}. Πλαίσιο στήριξηςΔοκςΒάση στήριξηςΠείρος

Αποσυνδέστε τη βάση επιτραπέζιας τοποθέτησης απ την τηλεραση. Εάν η τηλερασή σας δεν είναι προσαρτημένη σε βάση επιτραπέζιας τοποθέτησης, αυτή η διαδικασία δεν είναι απαραίτητη. Πριν να αποσυνδέσετε τη βάση επιτραπέζιας τοποθέτησης, αποσυνδέστε λα τα καλώδια απ την τηλεραση. 1 Αφαιρέστε τις τέσσερις βίδες απ το πίσω μέρος της τηλερασης και αποσυνδέστε τη βάση επιτραπέζιας τοποθέτησης. 2 Για τα μοντέλα KDL-46X2000 και KDL-40X2000 μνο, αφαιρέστε τις δύο βίδες απ το πίσω μέρος της τηλερασης.

(Συνεχίζεται)10 (GR) Εάν σκοπεύετε να τοποθετήσετε μια τηλεραση η οποία δεν περιλαμβάνεται στη σελίδα 2, βεβαιωθείτε τι ανατρέξατε στο φυλλάδιο που παρέχεται με την τηλερασή σας.

Προσαρτήστε τα δύο άγκιστρα στο πίσω μέρος της τηλερασης. Τοποθετήστε την τηλεραση με την οθνη στραμμένη προς τα κάτω, επάνω σε μία στέρεα επιφάνεια εργασίας καλυμμένη με πανί. Προσαρτήστε τα δύο παρεχμενα άγκιστρα με τις δύο παρεχμενες βίδες (+PSW6 × 16). Για τα παρακάτω μοντέλα, χρησιμοποιήστε τις δύο παρεχμενες βίδες (+PSW5 × 16):

KDL-52X2000, KDL-46X2000, KDL-40X2000

Βίδα αγκίστρουΆγκιστροΜαλακ πανί Βήμα 4: Εγκατάσταση της

Προσαρτήστε την τηλεραση στη βάση δαπέδου. Ανατρέχοντας στο διάγραμμα/πίνακα στη σελίδα 14 σχετικά με τις θέσεις αγκίστρων και βιδών, τοποθετήστε τα δύο άγκιστρα στο πίσω μέρος της τηλερασης και στο πάνω τμήμα των οπών του κεντρικού πυλώνα. Προσέξτε να μην ανατραπεί η βάση δαπέδου ταν προσαρτάτε την τηλεραση στη βάση δαπέδου. Σημείωση11 (GR)

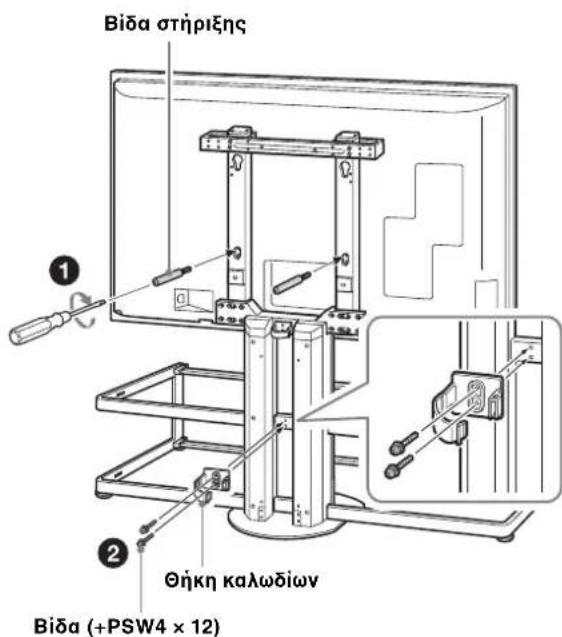

Στερεώστε την τηλεραση και τη βάση δαπέδου και τοποθετήστε τη θήκη καλωδίων. 1 Ανατρέχοντας στο διάγραμμα/πίνακα στη σελίδα 14 σχετικά με τις θέσεις αγκίστρων και βιδών, καθορίστε τη θέση των οπών και στερεώστε τις δύο παρεχμενες βίδες στήριξης (L) στις οπές. Για τα παρακάτω μοντέλα, χρησιμοποιήστε τις δύο παρεχμενες βίδες στήριξης (S):

KDL-52X2000, KDL-46X2000, KDL-40X2000

2 Τοποθετήστε τη θήκη καλωδίων στο πίσω μέρος του κεντρικού πυλώνα με τις δύο παρεχμενες βίδες (+PSW4 × 12).

• Αν δεν χρησιμοποιηθούν οι δύο βίδες στήριξης για να στερεωθεί η τηλεραση, αυτή μπορεί να πέσει και να προκαλέσει τραυματισμ.

• Εάν χρησιμοποιήσετε ηλεκτρικ κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στην τιμή 1,5 N·m {15 kgf·cm}. Βίδα στήριξηςΒίδα (+PSW4 × 12)Θήκη καλωδίων

Βήμα 5: Προσάρτηση των γυάλινων ραφιών

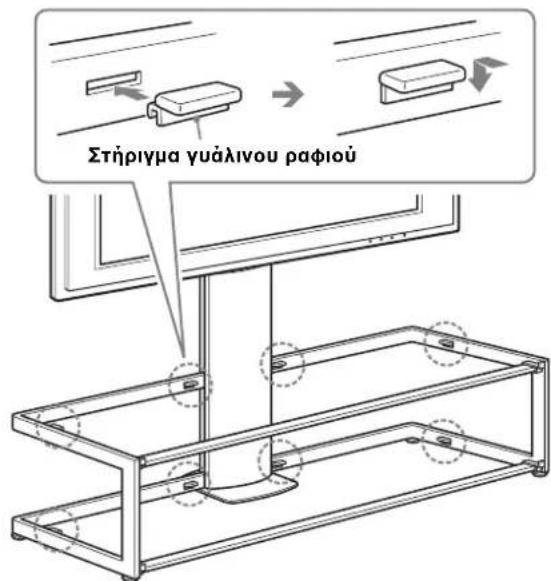

Προσαρτήστε τα οκτώ στηρίγματα των γυάλινων ραφιών στο πλαίσιο. Τοποθετήστε τα στηρίγματα των γυάλινων ραφιών στις οπές του πλαισίου, ελέγχοντας τι είναι ίσια και

Στήριγμα γυάλινου ραφιού

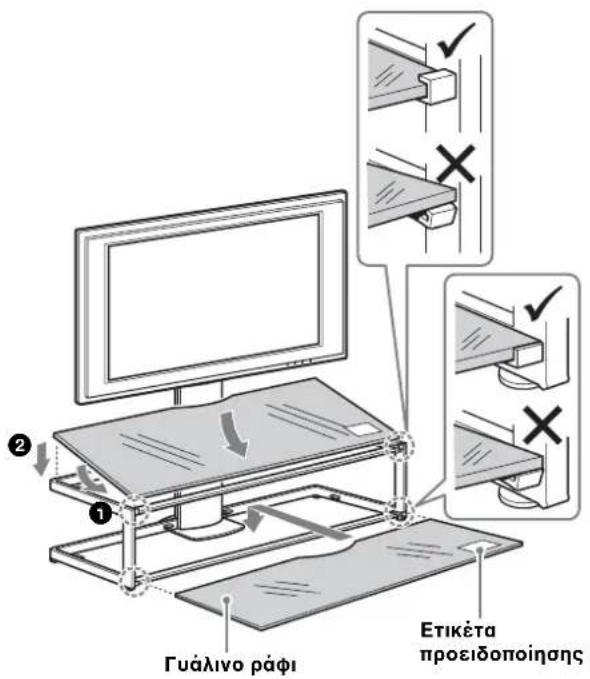

Τοποθετήστε πρώτα το κάτω γυάλινο ράφι και εν συνεχεία τοποθετήστε το πάνω γυάλινο

• Προσέξτε να μην τραυματίσετε τα δάκτυλά σας ανάμεσα στο πλαίσιο και τα γυάλινα ράφια ταν τοποθετείτε τα γυάλινα ράφια.

• Τοποθετήστε το γυάλινο ράφι αφού τοποθετήσετε την τηλεραση στη δαπέδου, αλλιώς μπορεί να χτυπήσετε το γυαλί με την τηλεραση κατά την εγκατάσταση και να επακολουθήσει βλάβη στο προϊν ή προσωπικς τραυματισμς.

• Προσαρτήστε τα γυάλινα ράφια στη βάση δαπέδου με την ετικέτα "προειδοποίησης" μπροστά δεξιά, πως φαίνεται στην εικνα. Γυάλινο ράφιΕτικέτα προειδοποίησης

Βήμα 6: Σύνδεση καλωδίων

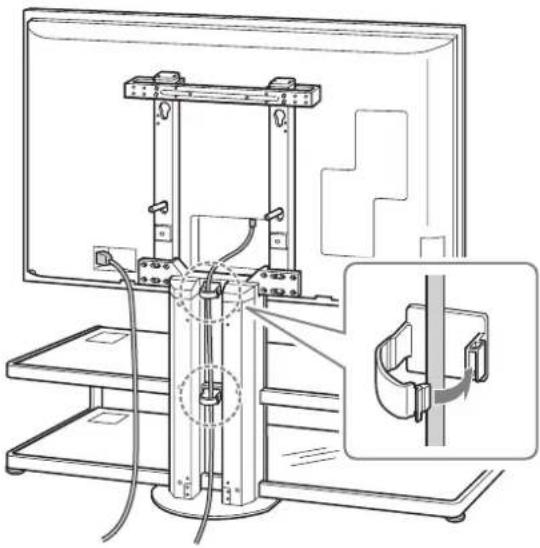

Συνδέστε το καλώδιο τροφοδοσίας και τα άλλα καλώδια με την τηλεραση. Συνδέστε τα καλώδια και περάστε τα απ τις θήκες των καλωδίων και εν συνεχεία προς τα κάτω κατά μήκος του πίσω μέρους του κεντρικού

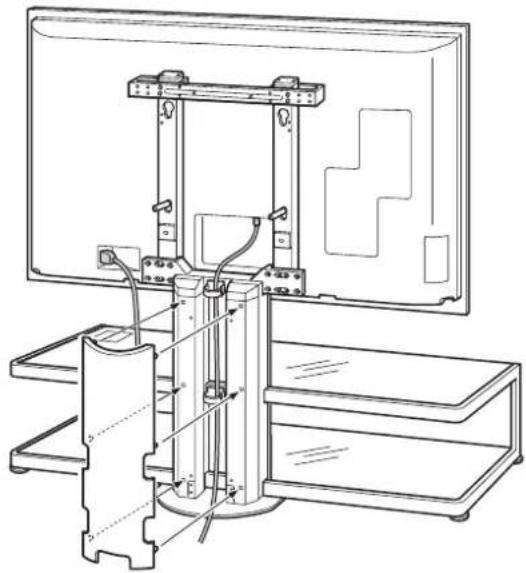

Προσαρτήστε τον πίσω πίνακα στήριξης του πυλώνα.13 (GR) Η σχεδίαση και τα τεχνικά χαρακτηριστικά ενδέχεται να αλλάξουν χωρίς προειδοποίηση. Βήμα 7: Μέτρα ασφαλείας για την αποφυγή

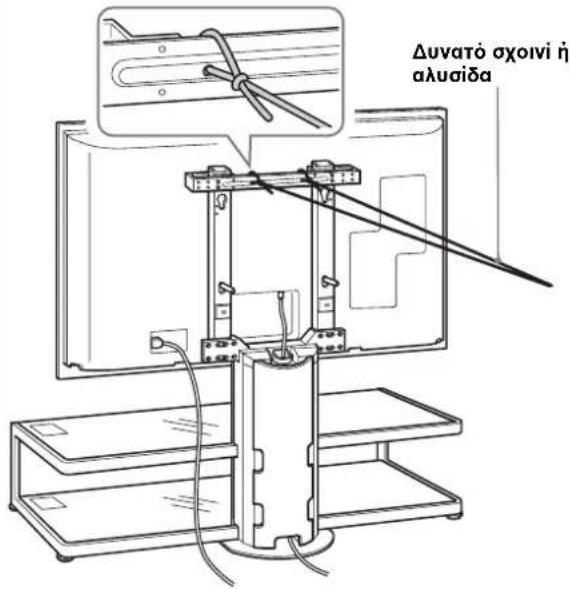

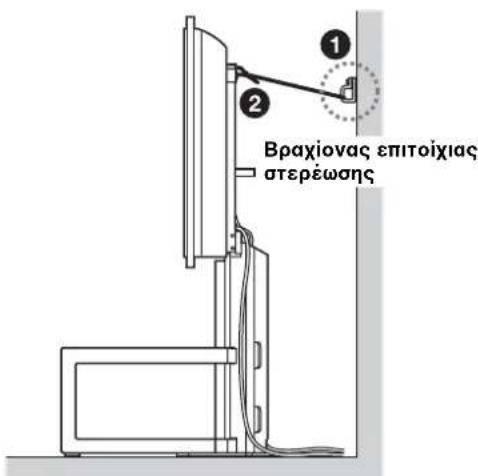

Βεβαιωθείτε τι έχετε λάβει τα απαραίτητα μέτρα ώστε να αποτραπεί η πτώση της βάσης δαπέδου και η πρκληση τυχν τραυματισμού ή βλάβης. Ετοιμάστε ένα δυνατ, σχοινί ή αλυσίδα που διατίθεται στο εμπριο και έναν βραχίονα επιτοίχιας στερέωσης για τον σκοπ αυτ. 1 Στερεώστε τον βραχίονα επιτοίχιας στερέωσης σε γερ τοίχο. 2 Περάστε το σχοινί ή την αλυσίδα και απ τις δύο τρύπες της δοκού και εν συνεχεία σφίξτε την άλλη άκρη του σχοινιού ή της αλυσίδας στον βραχίονα επιτοίχιας στερέωσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βραχίονας επιτοίχιας

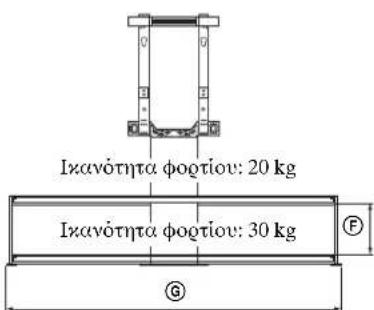

Τεχνικά χαρακτηριστικά Μην τοποθετείτε εξοπλισμ στα γυάλινα ράφια που υπερβαίνει το μέγιστο βάρος τους, διτι ενδέχεται να σπάσουν και να προκαλέσουν τραυματισμ. Διαστάσεις: mm A 1.393 B 1.425 C 616 D 419 E 462 F 220 G 1.451 H 1.094 I 297 Βάρος: 48 kg

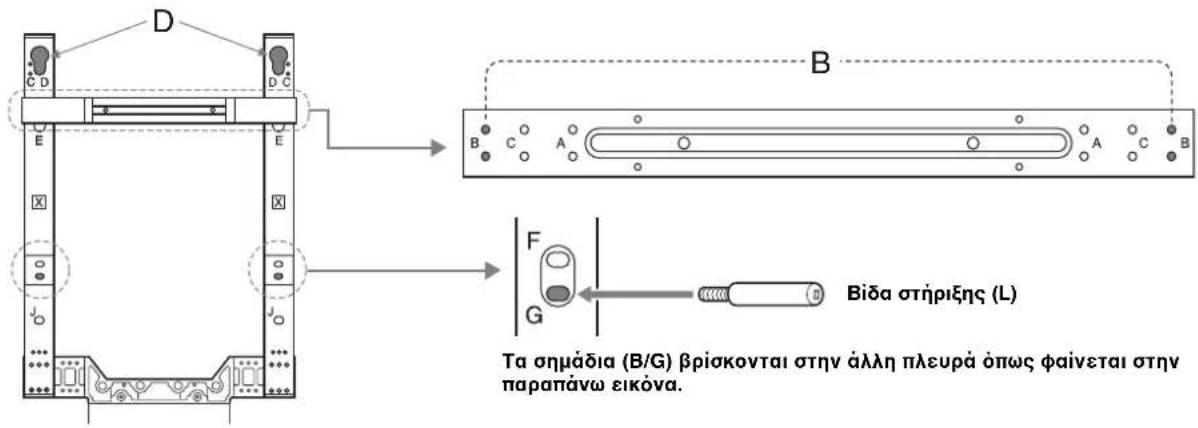

Ικαντητα φορτίου: 30 kg Ικαντητα φορτίου: 20 kg Σημείωση για τη φέρουσα ικαντητα14 (GR) Διάγραμμα/πίνακας θέσεων αγκίστρων και βιδών 5νομα μοντέλου Θέση αγκίστρου

Θέση δοκού/ πλαισίου στήριξης

EFA 5νομα μοντέλου Θέση αγκίστρου

Θέση δοκού/ πλαισίου στήριξης KDL-52X3500/KDL-52W3000 D G B 5νομα μοντέλου Θέση αγκίστρου

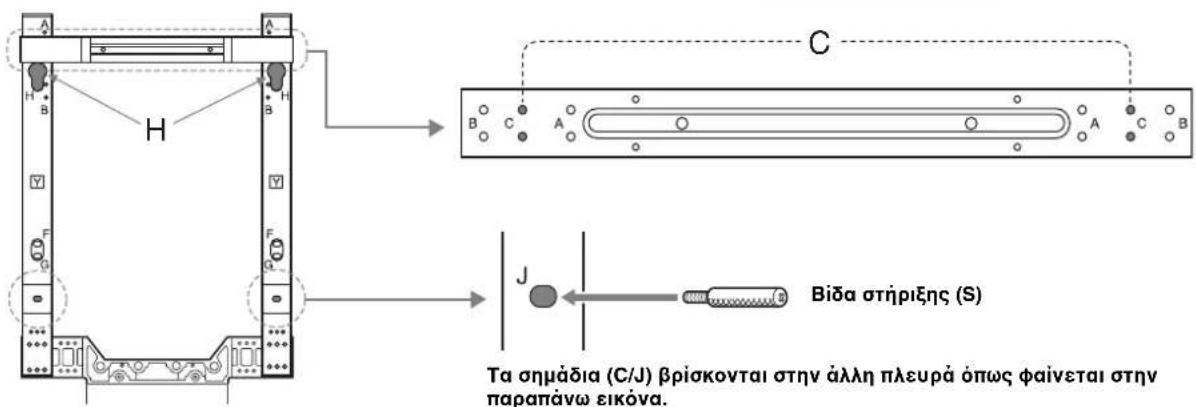

Θέση δοκού/ πλαισίου στήριξης KDL-52X2000/KDL-46X2000/KDL-40X2000 H J C

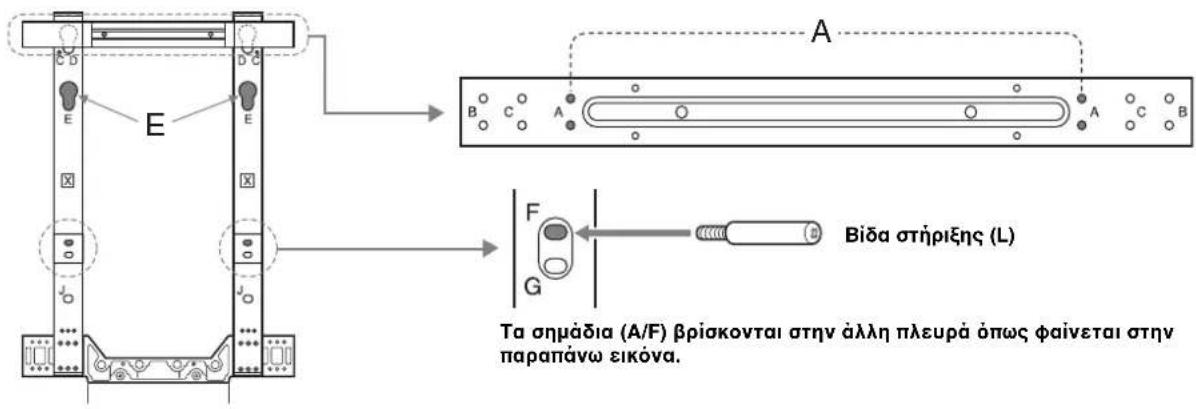

Τα σημάδια (A/F) βρίσκονται στην άλλη πλευρά πως φαίνεται στην παραπάνω εικνα. Βίδα στήριξης (L)

Τα σημάδια (B/G) βρίσκονται στην άλλη πλευρά πως φαίνεται στην παραπάνω εικνα. Βίδα στήριξης (L)
