SUFL62 - TV-Möbel SONY - Kostenlose Bedienungsanleitung

Produkttyp	TV-Möbel
Marke	Sony
Modell	SUFL62
Gewicht	48 kg (105 lb 14 oz)
Hauptmaterial	Metall, gehärtetes Glas
Anzahl der Glasböden	2
Belastbarkeit pro Regalboden	Nicht angegeben (die auf der Abbildung angegebene Grenze einhalten)
Abmessungen (ca.)	Breite: 1394 mm (54 7/8 Zoll), Tiefe: 425 mm (16 3/4 Zoll), Höhe: 1094 mm (43 1/8 Zoll)
TV-Kompatibilität	KDL-52X3500, KDL-52W3000, KDL-52X2000, KDL-46X3500, KDL-46X3000, KDL-46W3000, KDL-46V3000, KDL-46X2000, KDL-40X3500, KDL-40X3000, KDL-40W3000, KDL-40V3000, KDL-40X2000 (und andere Modelle gemäß Anleitung)
Installation	Mindestens zwei Personen; Kreuzschlitzschraubendreher erforderlich
Sicherheit	Wandbefestigung erforderlich (Seil oder Kette nicht im Lieferumfang)
Pflege und Reinigung	Weiches, trockenes Tuch; bei hartnäckigen Flecken leicht feuchtes Tuch mit milder Seife, dann trockenreiben. Keine Verdünner oder Benzin verwenden.
Lieferumfang	Rahmen, Mittelsäule, 2 Glasböden, 8 Regalträger, 2 Haken, 1 Kabeldurchführung, diverse Schrauben
Garantie	Nicht angegeben

Häufig gestellte Fragen - SUFL62 SONY

Was sind die genauen Abmessungen des Möbels SUFL62?

Die ungefähren Abmessungen sind: Breite 1394 mm, Tiefe 425 mm, Höhe 1094 mm. Konsultieren Sie die Skizze in der Anleitung für die genauen Maße.

Welches maximale Gewicht wird von den Glasböden getragen?

Die Anleitung gibt keinen genauen Wert an. Es wird darauf hingewiesen, das auf der Abbildung angegebene Maximalgewicht nicht zu überschreiten. Um Brüche zu vermeiden, stellen Sie keine schweren Geräte ohne Überprüfung ab.

Kann ich einen anderen Fernseher als die aufgeführten installieren?

Das Möbel ist für die in der Anleitung aufgeführten Modelle ausgelegt. Für andere Fernseher konsultieren Sie die mit dem Fernseher gelieferte Bedienungsanleitung zur Kompatibilitätsprüfung.

Wie befestige ich das Möbel an der Wand, um ein Umkippen zu verhindern?

Verwenden Sie ein Seil oder eine Kette (nicht im Lieferumfang) und eine Wandhalterung. Führen Sie das Seil durch die Löcher im Profil und befestigen Sie es an der Wand. Befolgen Sie die Schritt-für-Schritt-Anleitung in der Bedienungsanleitung.

Wird das Möbel mit den Befestigungsschrauben für den Fernseher geliefert?

Ja, das Möbel wird mit Befestigungsschrauben (S und L) und Haken geliefert. Überprüfen Sie die Teileliste in der Anleitung für die kompatiblen Modelle.

Kann ich das Möbel alleine aufbauen?

Nein, die Montage muss von mindestens zwei Personen durchgeführt werden, da das Möbel schwer und groß ist. Eine einzelne Person riskiert Verletzungen oder Beschädigungen.

Wie reinige ich das Möbel SUFL62?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken ein leicht feuchtes Tuch mit milder Seife, dann mit einem trockenen Tuch abwischen. Verwenden Sie niemals Verdünner, Benzin oder chemische Produkte.

Ist das Glas der Regalböden robust?

Ja, das Glas ist gehärtet, aber dennoch zerbrechlich. Vermeiden Sie Stöße, scharfe Gegenstände und lehnen Sie sich nicht darauf. Bei Rissen das Möbel nicht verwenden.

Wie führe ich die Kabel des Fernsehers durch?

Verwenden Sie die mitgelieferte Kabeldurchführung. Befestigen Sie sie mit den mitgelieferten Schrauben an der Rückseite der Mittelsäule und führen Sie die Kabel innen hindurch, um sie zu verstecken.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Kontaktieren Sie den Sony-Händler oder den Kundendienst. Bewahren Sie die Teileliste aus der Anleitung auf, um die Reklamation zu erleichtern.

BEDIENUNGSANLEITUNG SUFL62 SONY

Gebrauchsanweisung DE

Anleitung

SU-FL62

Danke, dass Sie sich für dieses Produkt entschieden haben.

Für den Kunden

Die Installation dieses Produkts sollte ausschließlich von qualifiziertem Kundendienstpersonal von Sony durchgeführt werden, da hierfür mindestens zwei Personen erforderlich sind, mit besonderer Sorgfalt gearbeitet werden muss und spezielle Sicherheitsmaßnahmen und Arbeitsabläufe zu beachten sind.

ACHTUNG

Wenn die Sicherheitsmaßnahmen nicht eingehalten werden oder das Produkt unsachgemäß verwendet wird, besteht Feuergefahr oder die Gefahr schwerer Verletzungen.

Diese Gebrauchsanweisung erläutert die richtige Handhabung des Produkts und enthält wichtige Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.

Für Sony-Händler

Für die Installation eines Fernsehgeräts sind mindestens zwei Personen erforderlich, es muss mit besonderer Sorgfalt gearbeitet werden und es sind spezielle Arbeitsabläufe zu beachten. Lesen Sie diese Gebrauchsanweisung sorgfältig durch, wenn Sie mit der Installation eines Fernsehgeräts betraut sind. Sony übernimmt keine Haftung für Unfälle bzw. Schäden, die durch eine fehlerhafte Installation oder unsachgemäßen Umgang mit dem Produkt entstehen. Händigen Sie diese Gebrauchsanweisung nach der Installation bitte an den Kunden aus.

Sicherheit

Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Bei unsachgemäßer Verwendung kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts zu schweren Verletzungen kommen. Beachten Sie bitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.

VORSICHT

Spezifizierte Produkte

Bei den folgenden Produkten bleiben Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Manche Modelle sind möglicherweise nicht mehr vorrätig oder Auslaufmodelle oder sind in bestimmten Regionen nicht erhältlich.

Dieser Bodenständer ist ausschließlich für die oben angegebenen Geräte konzipiert. Schlagen Sie bei anderen Fernsehgeräten in den dazugehörigen Bedienungsanleitungen nach und vergewissern Sie sich, dass dieser Bodenständer verwendet werden kann.

Bei manchen Fernsehgeräten wird ein Infoblatt mit Erläuterungen zur Installation des Bodenständers mitgeliefert.

ACHTUNG

Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag oder das Umkippen des Geräts zu schweren oder gar tödlichen Verletzungen kommen.

Die Installation von Produkten soll ausschließlich von qualifiziertem Kundendienstpersonal von Sony durchgeführt werden.

Das Fernsehgerät und der Bodenständer sind sehr schwer und bei der Installation durch nicht qualifiziertes Personal besteht die Gefahr schwerer Verletzungen.

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Bodenständers zu verhindern.

Andernfalls kann das Fernsehgerät umkippen und Verletzungen verursachen. Verankern Sie das Fernsehgerät an einer Wand oder einem Pfeiler usw., damit es nicht umkippen kann.

Stellen Sie den Bodenständer unbedingt auf einer stabilen und ebenen Bodenfläche auf.

Achten Sie beim Aufstellen des Bodenständers darauf, dass dieser nicht geneigt liegt. Andernfalls kann der Bodenständer umkippen oder das Fernsehgerät kann herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden. Wenn Sie den Bodenständer auf einer weichen Oberfläche, wie z. B. einer Matte oder einem Teppich, aufstellen, legen Sie eine feste Platte unter den Bodenständer.

Verwenden Sie den Bodenständer nicht, wenn Sprünge zu sehen sind.

Verwenden Sie den Bodenständer nicht, wenn im Glas Sprünge zu sehen sind. Das Glas kann springen, so dass das Fernsehgerät herunterfällt und schwere Verletzungen oder Sachschäden verursacht. Bodenständer mit Sprüngen im Glas

Lehnen und hängen Sie sich nicht an das Fernsehgerät.

Andernfalls kann der Bodenständer umkippen oder das Fernsehgerät kann herunterfallen. Dabei besteht die Gefahr schwerer oder gar tödlicher Verletzungen.

Lassen Sie Kinder nicht auf den Bodenständer steigen oder auf die Glasböden klettern.

Wenn Kinder auf den Bodenständer oder in den Bereich zwischen den Böden klettern, kann das Glas brechen und der Bodenständer mit dem Fernsehgerät umkippen. In diesem Fall besteht die Gefahr schwerer oder gar tödlicher Verletzungen.

Stellen Sie sich nicht auf den Bodenständer.

Sie könnten herunterfallen oder das Glas könnte brechen und Verletzungen verursachen.

Decken Sie die Lüftungsöffnungen am Fernsehgerät nicht ab.

Wenn Sie die Lüftungsöffnungen abdecken (zum Beispiel mit einem Tuch), kann es im Inneren des Geräts zu einem Wärmestau kommen, der ein Feuer auslösen kann.

Achten Sie darauf, das Netzkabel und die Verbindungskabel nicht einzuklemmen.

• Achten Sie darauf, das Netzkabel und die Verbindungskabel bei der Installation des Fernsehgeräts auf dem Bodenständer nicht einzuklemmen. Wenn das Netzkabel oder die Verbindungskabel beschädigt werden, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
• Treten Sie nicht auf das Netzkabel oder die Verbindungskabel, wenn Sie den Bodenständer tragen. Das Netzkabel oder die Verbindungskabel könnten beschädigt werden. In diesem Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Achten Sie darauf, nicht über das Netzkabel und die Verbindungskabel zu stolpern.

Sie könnten fallen oder versehentlich den Bodenständer umwerfen, was zu Verletzungen führen kann.

Stellen Sie den Bodenständer nicht um, wenn das Fernsehgerät montiert ist oder angeschlossene Geräte darin stehen.

Wenn Sie den Bodenständer mit daran montiertem Fernsehgerät umstellen, können Sie sich den Rücken verletzen oder der Bodenständer kann umfallen und schwere Verletzungen verursachen. Außerdem können

angeschlossene Geräte darin herunter- oder umfallen, so dass der Glasboden bricht oder andere Sachschäden entstehen.

VORSICHT

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen oder Sachschäden.

Montieren Sie auf dem Ständer ausschließlich die angegebenen Geräte.

• Dieser Bodenständer ist ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte darauf montieren, kann der Bodenständer umkippen oder springen und es besteht Verletzungsgefahr.
• Stellen Sie keine Gegenstände, wie z. B. Vasen oder andere Gefäße, auf den Bodenständer.
• Modifizieren Sie den Bodenständer nicht.
• Stellen Sie nichts Heißes direkt auf den Bodenständer. Durch Hitzeeinwirkung kann sich der Bodenständer verfärben oder verformen.
• Stellen Sie keine Gegenstände direkt auf den Bodenständer, die das Glas beschädigen könnten.

Befestigen Sie das Fernsehgerät unbedingt sicher am Bodenständer.

Befestigen Sie das Fernsehgerät mit den mitgelieferten Kontermuttern am Bodenständer. Wenn das Fernsehgerät nicht sicher montiert wird, kann es herunterfallen oder der Bodenständer kann umkippen und Verletzungen verursachen.

Üben Sie keinen Druck auf das Glas aus und stoßen Sie nicht dagegen.

Stützen Sie sich bei der Installation des Fernsehgeräts nicht auf dem Bodenständer ab. Stoßen Sie nicht mit harten Gegenständen, wie z. B. einem Schraubenzieher, an den Bodenständer. Das Glas kann springen und Verletzungen verursachen.

Wenn Sie den Bodenständer tragen

Wenn Sie versuchen, den Bodenständer allein umzustellen, oder dabei nicht die erforderlichen Sicherheitsmaßnahmen beachten, kann es zu Verletzungen kommen. Um dies zu vermeiden, gehen Sie unbedingt wie im Folgenden erläutert vor.

• Zum Tragen des Bodenständers sind mindestens zwei Personen erforderlich. Nehmen Sie unbedingt zuvor das Fernsehgerät, die angeschlossenen Geräte und die Glasböden ab bzw. heraus.
• Ziehen Sie den Bodenständer nicht. Es könnten sich Teile am Boden des Bodenständers lösen und den Fußboden beschädigen.
• Achten Sie darauf, sich nicht die Füße oder Hände unter der Bodenplatte einzuklemmen.
• Fassen Sie den Bodenständer beim Tragen nicht am Glasboden.

Schützen Sie das Glas vor heftigen Stößen.

Dieser Bodenständer besteht aus gehärtetem Glas, aber Sie sollten ihn trotzdem mit Sorgfalt behandeln.

Wenn das Glas springt, kann es zu Verletzungen durch Glassplitter kommen. Beachten Sie deshalb die folgenden Sicherheitsmaßnahmen.

• Stoßen Sie nicht gegen das Glas und lassen Sie keine scharfkantigen Gegenstände auf das Glas fallen. Setzen Sie das Glas keinen heftigen Stößen aus.
• Kratzen Sie nicht mit spitzen Gegenständen über das Glas und stoßen Sie nicht mit solchen Gegenständen gegen das Glas.
• Stoßen Sie nicht mit harten Gegenständen, wie z. B. einem Staubsauger, gegen die Glaskanten.

Hinweis zur Tragfähigkeit

Stellen Sie keine Geräte in oder auf den Bodenständer, die das in der Abbildung angegebene Maximalgewicht für die einzelnen Böden überschreiten.

Andernfalls können die Böden zerbrechen.

Hinweise zur Installation

• Legen Sie beim Zusammenbauen Verpackungsmaterial auf den Fußboden, damit es nicht zu Beschädigungen des Fußbodens kommt.
• Stellen Sie den Bodenständer auf einer stabilen und ebenen Bodenfläche auf. Stellen Sie den Bodenständer nicht schräg oder geneigt auf. Befolgen Sie die folgenden Sicherheitsmaßnahmen, um dies zu vermeiden:
• Stellen Sie den Bodenständer nicht in der Nähe von Heizungen oder an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist.
• Stellen Sie den Bodenständer nicht an einem sehr warmen oder feuchten Ort oder im Freien auf.

Hinweis zur Verwendung

Um den Bodenständer sauber zu halten, wischen Sie ihn gelegentlich mit einem trockenen, weichen Tuch ab. Hartnäckige Verschmutzungen können Sie mit einem Tuch entfernen, das Sie leicht mit einer Lösung aus Wasser und mildem Reinigungsmittel angefeuchtet haben. Wischen Sie den Bereich anschließend unbedingt mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Chemikalien wie Verdünnung oder Benzin. Diese könnten die Oberfläche des Bodenständers angreifen.

Für Sony-Händler

Lesen Sie die zuvor erläuterten Sicherheitsmaßnahmen sorgfältig durch und beachten Sie bei der Installation, der Wartung, der Überprüfung und der Reparatur des Bodenständers alle relevanten Sicherheitsmaßnahmen.

Die Installationsarbeiten müssen unbedingt von mindestens zwei Personen ausgeführt werden.

Zur Installation des Fernsehgeräts auf dem Bodenständer sind mindestens zwei Personen erforderlich. Wenn Sie versuchen, das Fernsehgerät allein am Bodenständer zu montieren, besteht Unfallgefahr und Sie können sich verletzen. Halten Sie Kinder bei der Installation unbedingt fern.

Gehen Sie beim Zusammenbau des Bodenständers unbedingt genau nach den Anweisungen vor.

Wenn eine Schraube nicht fest angezogen wird oder herausfällt, kann der Bodenständer umkippen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Achten Sie darauf, sich beim Zusammenbauen nicht die Hände oder Finger zu verletzen.

Gehen Sie beim Zusammenbauen des Bodenständers und der Installation des Fernsehgeräts vorsichtig vor, damit Sie sich nicht die Finger oder Hände einklemmen.

Gehen Sie beim Installieren des Fernsehgeräts unbedingt genau nach den Anweisungen vor.

Ziehen Sie die Schrauben fest an. Wenn das Fernsehgerät nicht sicher montiert wird, kann es herunterfallen und Verletzungen verursachen.

Schritt 1:

Überprüfen der mitgelieferten Teile

Schritt 2:

Zusammenbau des Bodenständers

Bezeichnung Menge

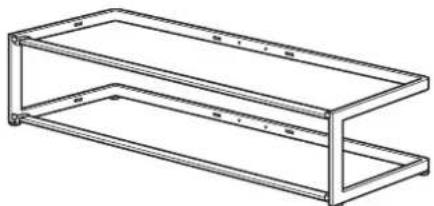

Rahmen

1

Mittelstütze

1

Glasboden

2

Glasbodenträger

8

Haken

2

Kabelhalter

1

Schraube (PSW4×12)

2

Hakenschraube (PSW5×16)

2

Hakenschraube (PSW6×16)

2

Schraube (PSW5×L25)

4

Konterschraube (S) 2

Konterschraube (L)

2

Legen Sie vor dem Zusammenbau einen

Kreuzschlitzschraubenzieher bereit, der in die oben

angegebenen Schrauben passt.

ACHTUNG

Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen eingeklemmt wird, kann es zu einem Kurzschluss kommen oder es besteht die Gefahr eines elektrischen Schlags. Wenn Sie über das Netzkabel oder die Verbindungskabel stolpern, kann der Bodenständer umkippen und Verletzungen verursachen.

Legen Sie vor der Montage des Fernsehgeräts den Aufstellort fest und legen Sie den Bodenständer auf den Boden.

Da das Fernsehgerät schwer ist, sollen Sie den Aufstellort vorab festlegen und den Bodenständer an dieser Stelle zusammenbauen.

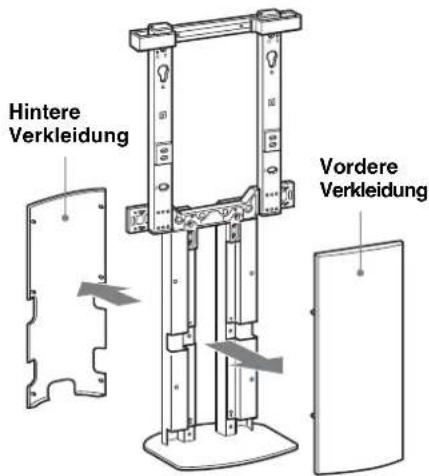

1 Nehmen Sie die vordere und hintere Verkleidung von der Mittelstütze ab.

2

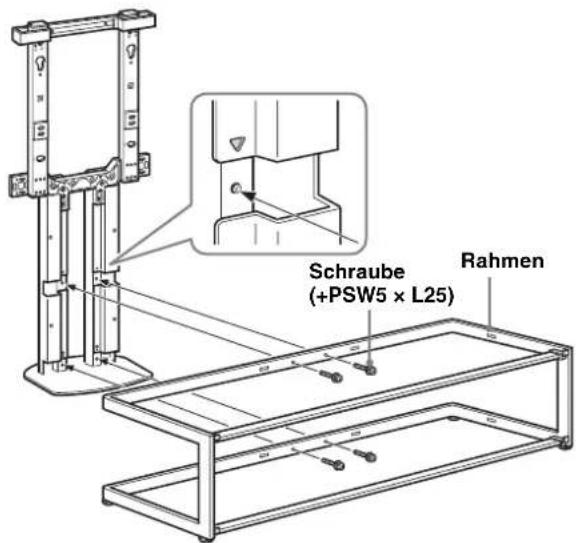

Montieren Sie die Mittelstütze am Rahmen.

Richten Sie die Schraubenbohrungen im Rahmen an den Markierungen „“ der Mittelstütze aus und befestigen Sie die Teile mit den vier mitgelieferten Schrauben (+PSW5 × L25) aneinander.

Hinweise

• Der Bodenständer muss unbedingt von mindestens zwei Personen zusammengebaut werden.
• Befestigen Sie die Mittelstütze mit den vier Schrauben zunächst lose am Rahmen und ziehen Sie dann alle Schrauben ausreichend an.
• Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m (15 kgf·cm) ein.

3

Bringen Sie die vordere Verkleidung an.

Hinweis

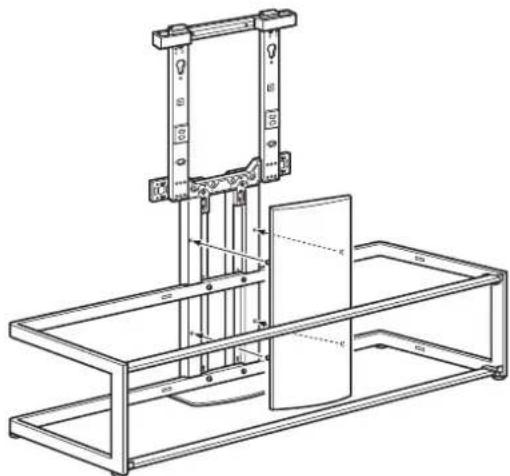

Überprüfen Sie vor dem Anbringen der vorderen Verkleidung, dass die vier Schrauben fest angezogen sind.

Schritt 3: Vorbereiten der Installation des Fernsehgeräts

Wenn Sie ein Fernsehgerät installieren wollen, das nicht auf Seite 2 angegeben ist, schlagen Sie vorab bitte unbedingt im Infoblatt zum Fernsehgerät nach.

Bei der Installation eines KDL-46X3500, KDL-46X3000, KDL-46W3000, KDL-46V3000, KDL-40X3500, KDL-40X3000, KDL-40W3000 oder KDL-40V3000 sind die Schritte zum Einstellen der Position der Längsstrebe nicht erforderlich. Gehen Sie wie ab Teilschnitt 3 in dieser Schritt erläutert vor.

1

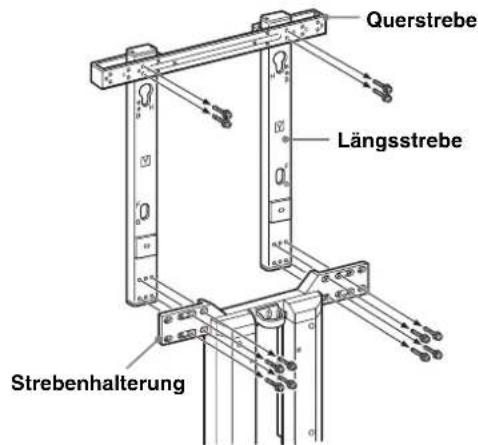

Nehmen Sie die Querstrebe und die Längsstrebe ab.

Hinweis

Achten Sie beim Abnehmen der Querstrebe und der Längsstrebe darauf, dass diese nicht herunterfallen.

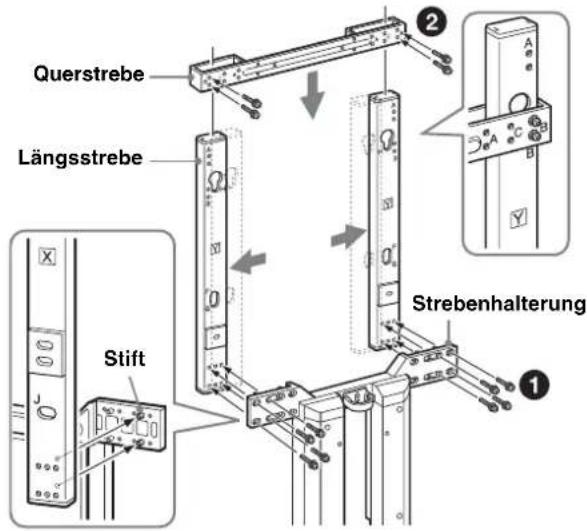

2 Stellen Sie die Position der Längsstrebe ein.

Richten Sie wie in der Abbildung gezeigt die Bohrungen in der Längsstrebe an den Stiften der Strebenhalterung aus und befestigen Sie die Teile mit den acht Schrauben aneinander, die Sie in Teilschrift I entfernt haben. Richten Sie die Bohrung in der Querstrebe und die Bohrung in der Längsstrebe aneinander aus und befestigen Sie die Teile mit den vier Schrauben aneinander, die Sie in Teilschrift 1 entfernt haben.

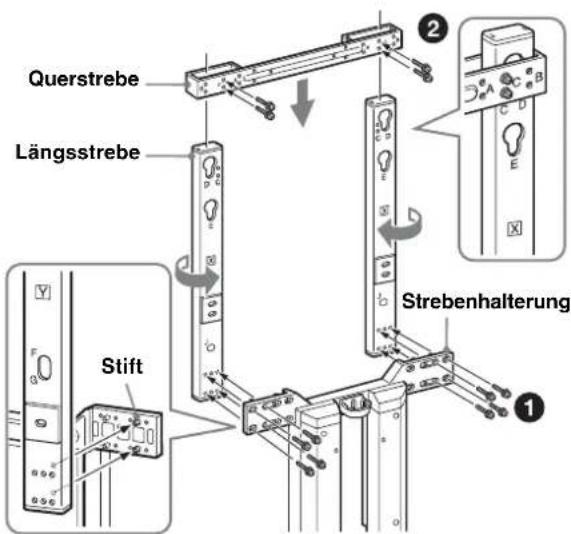

Beim KDL-52X2000, KDL-46X2000, KDL-40X2000

Drehen Sie die Längsstrebe um, so dass die Markierung „Y“ nach vorne weist. Richten Sie dann wie in der Abbildung gezeigt die Bohrungen in der Längsstrebe an den Stiften der Strebenhalterung aus und befestigen Sie die Teile mit den acht Schrauben aneinander, die Sie in Teilschrift 1 entfernt haben. Richten Sie die Bohrung „C“ in der Querstrebe und die Bohrung „C“ in der Längsstrebe aneinander aus und befestigen Sie die Teile mit den vier Schrauben aneinander, die Sie in Teilschrift 1 entfernt haben.

Hinweis

Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein.

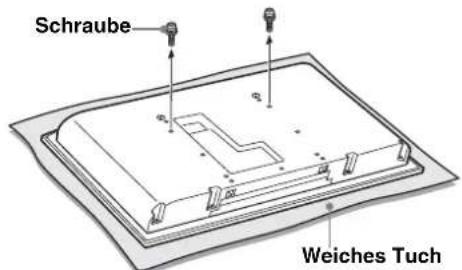

Nehmen Sie den Tischständer vom Fernsehgerät ab.

Wenn das Fernsehgerät nicht am Tischständer montiert ist, können Sie diesen Teilschrift auslassen. Lösen Sie alle Kabel vom Fernsehgerät, bevor Sie es vom Tischständer abnehmen.

Entfernen Sie die vier Schrauben an der Rückseite des Fernsehgeräts und nehmen Sie den Tischständer ab.

Entfernen Sie nur beim KDL-46X2000 oder KDL-40X2000 die beiden Schrauben an der Rückseite des Fernsehgeräts.

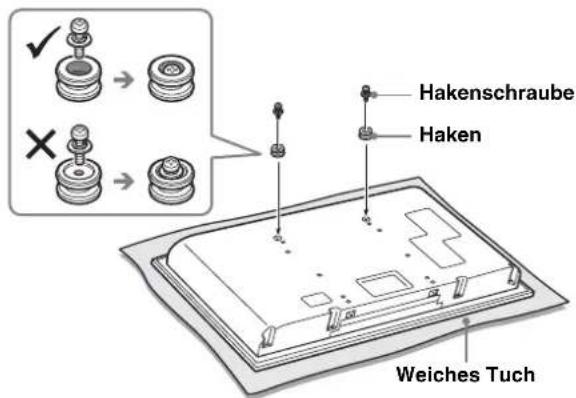

Bringen Sie die zwei Haken an der Rückseite des Fernsehgeräts an.

Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf eine stabile, mit einem Tuch bedeckte Arbeitsfläche. Befestigen Sie die zwei mitgelieferten Haken mit den zwei mitgelieferten Schrauben (+PSW6× 16)

Verwenden Sie bei den folgenden Modellen stattdessen die zwei mitgelieferten Schrauben (+PSW5× 16) KDL-52X2000, KDL-46X2000, KDL-40X2000

Schritt 4: Montieren des Fernsehgeräts

Wenn Sie ein Fernsehgerät installieren wollen, das nicht auf Seite 2 angegeben ist, schlagen Sie vorab unbedingt im Infoblatt zum Fernsehgerät nach.

1

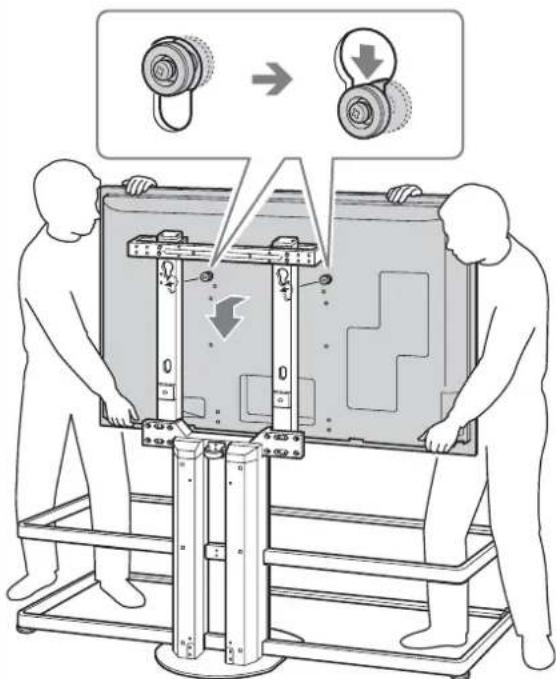

Montieren Sie das Fernsehgerät am Bodenständer.

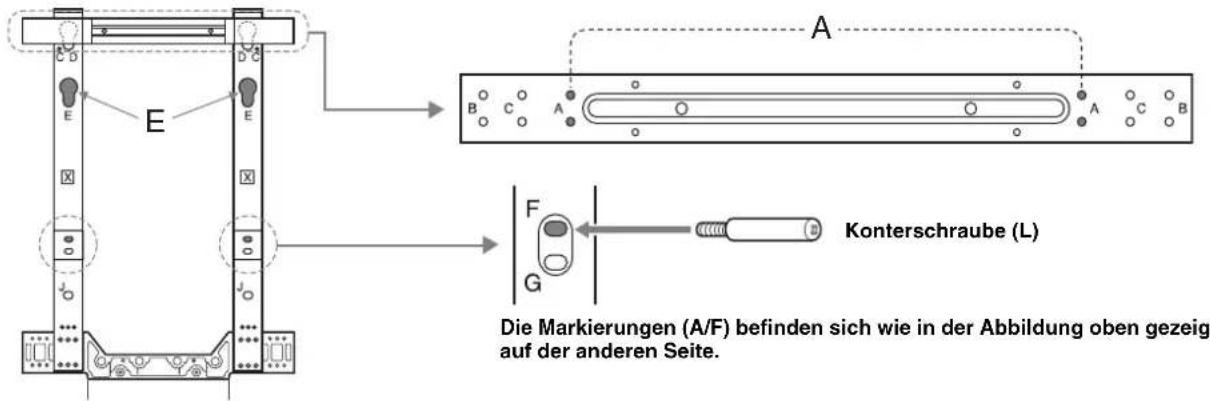

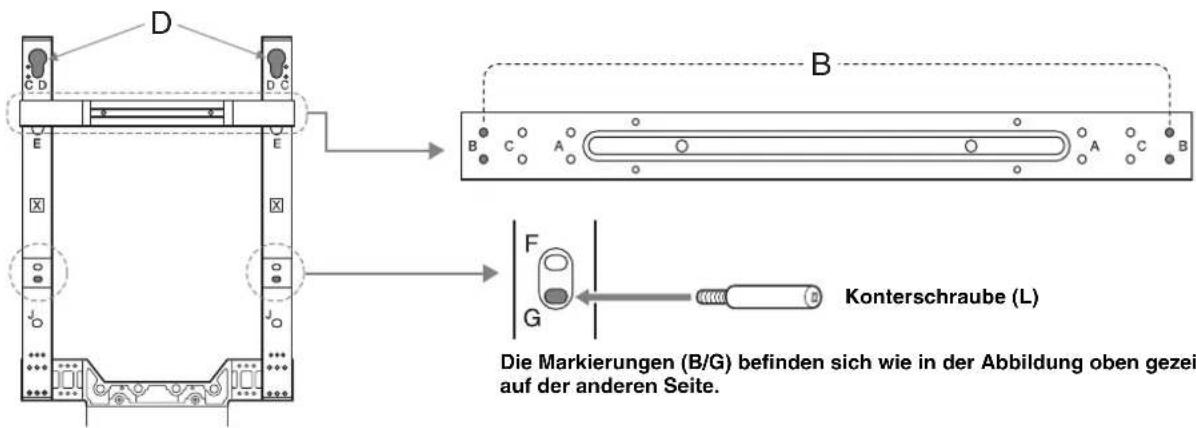

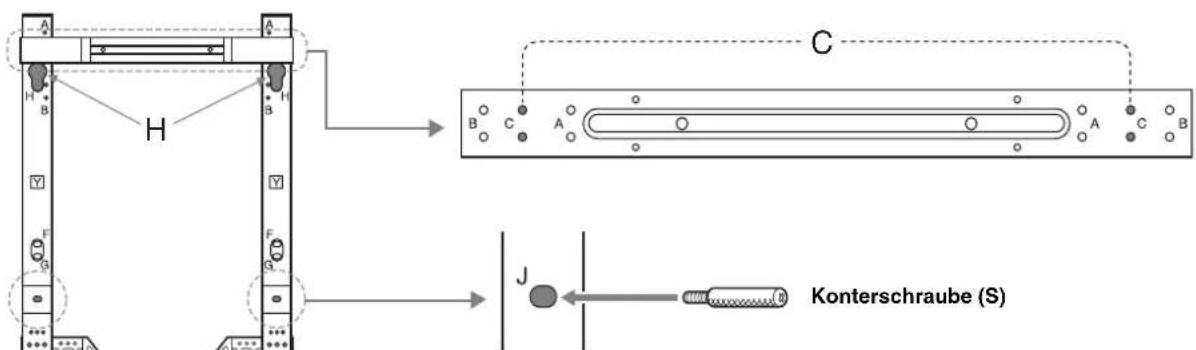

Schauen Sie im Diagramm/in der Tabelle für die Position von Haken und Schrauben auf Seite 13 nach und setzen Sie die zwei Haken an der Rückseite des Fernsehgeräts in den oberen Bereich der Aussparungen an der Mittelstütze ein.

Hinweis

Achten Sie beim Montieren des Fernsehgeräts am Bodenständer darauf, dass der Bodenständer nicht umfällt.

2

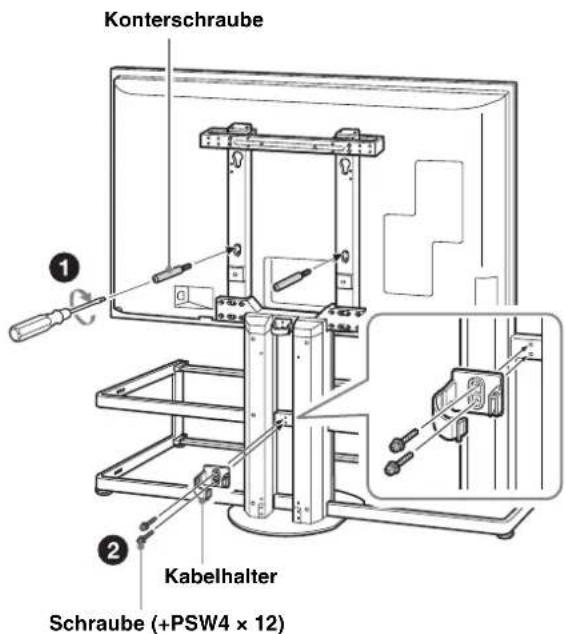

Befestigen Sie das Fernsehgerät am Bodenständer und bringen Sie den Kabelhalter an.

Ermitteln Sie mithilfe des Diagramms/der Tabelle für die Position von Haken und Schrauben auf Seite 13 die Schraubenbohrungen und drehen Sie die zwei mitgelieferten Konterschrauben (L) in die Bohrungen. Verwenden Sie bei den folgenden Modellen stattdessen die zwei mitgelieferten Konterschrauben (S): KDL-52X2000, KDL-46X2000, KDL-40X2000. Bringen Sie den Kabelhalter mit den beiden mitgelieferten Schrauben (+PSW4×12) an der Rückseite der Mittelstütze an.

Hinweise

• Wenn das Fernsehgerät nicht mit den beiden Konterschrauben gesichert wird, kann es herunterfallen und Verletzungen verursachen.
• Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein.

Schritt 5: Anbringen der Glasböden

1

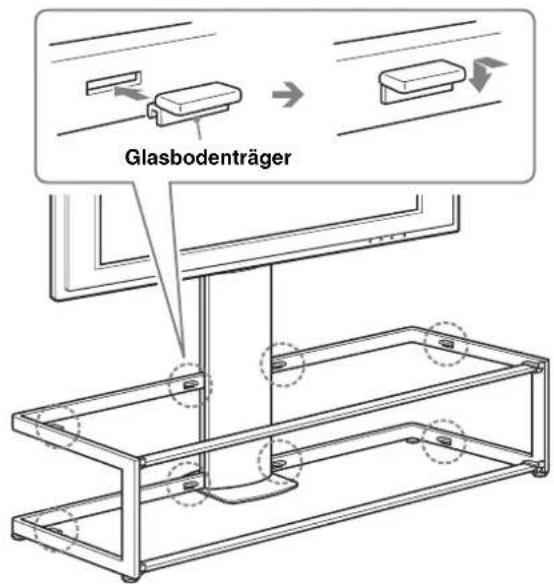

Bringen Sie die acht Glasbodenträger am Rahmen an.

Hinweis

Setzen Sie die Glasbodenträger in die Aussparungen am Rahmen ein und vergewissern Sie sich, dass sie parallel und waagerecht ausgerichtet sind.

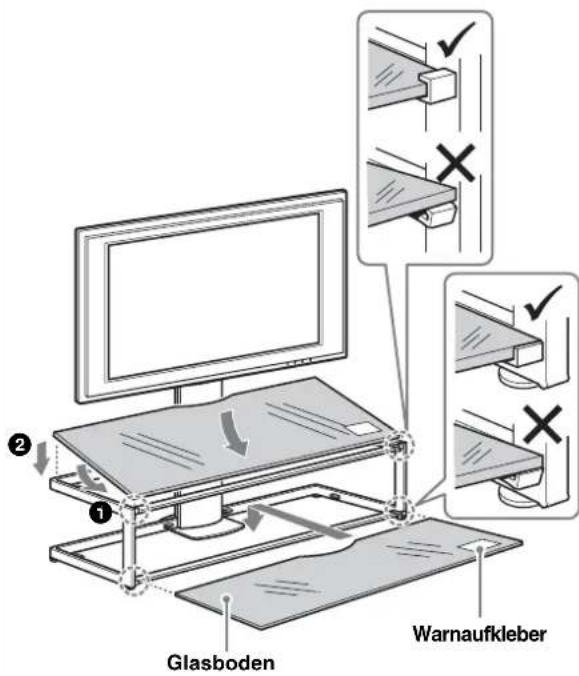

2 Bringen Sie zuerst den unteren und dann den oberen Glasboden an.

Hinweise

• Achten Sie beim Anbringen der Glasböden darauf, sich nicht die Finger zwischen dem Rahmen und den Glasböden einzuklemmen.
• Bringen Sie die Glasböden erst an, nachdem Sie das Fernsehgerät auf dem Bodenständer montiert haben. Andernfalls stoßen Sie während der Montage möglicherweise mit dem Fernsehgerät gegen das Glas. Dies kann zu Schäden am Gerät und zu Verletzungen führen.
• Wenn Sie die Glasböden am Bodenständer anbringen, muss sich der Warnaufkleber wie in der Abbildung gezeigt vorne rechts befinden.

Schritt 6: Anschließen der Kabel

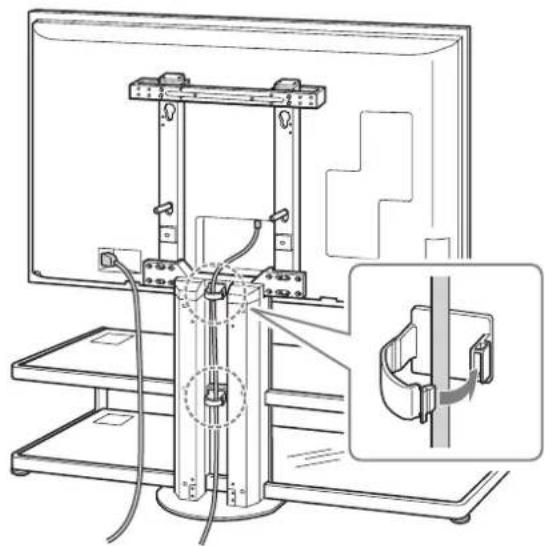

1 Schließen Sie das Netzkabel und andere Kabel an das Fernsehgerät an.

Schließen Sie die Kabel an und führen Sie sie durch die Kabelhalter und dann an der Rückseite der Mittelstütze nach unten.

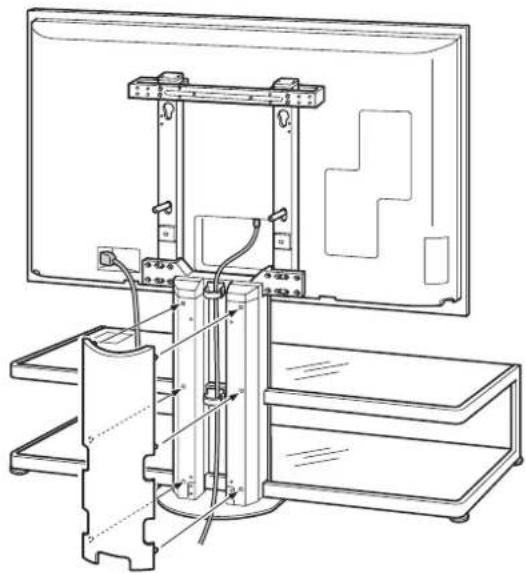

2 Bringen Sie die hintere Verkleidung an.

Schritt 7:

Sicherheitsmaßnahmen, um ein Kippen des Geräts zu verhindern

ACHTUNG

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Bodenständers und dadurch möglicherweise verursachte Verletzungen und Sachschäden zu verhindern.

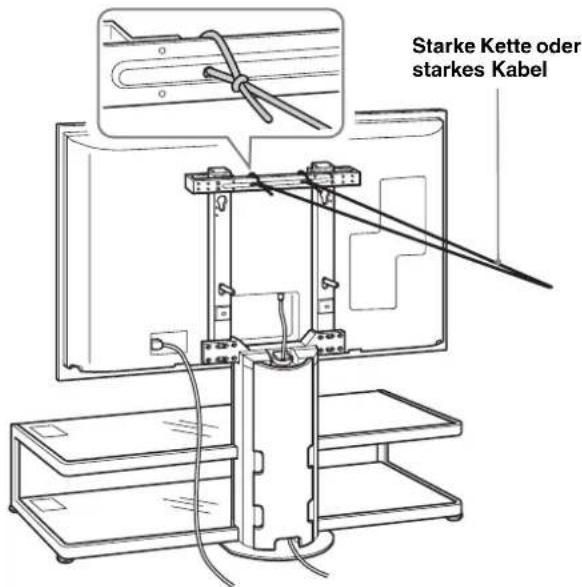

Halten Sie zu diesem Zweck eine starke handelsübliche Sicherungskette oder ein starkes handelsübliches Sicherungskabel sowie einen Maueranker bereit.

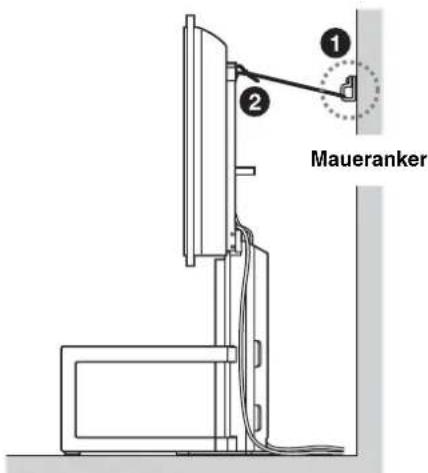

1 Bringen Sie den Maueranker an einer soliden Wand an. Ziehen Sie die Sicherungskette oder das Sicherungskabel durch die beiden Bohrungen der Querstrebe und befestigen Sie dann das andere Ende der Kette oder des Kabels am Maueranker.

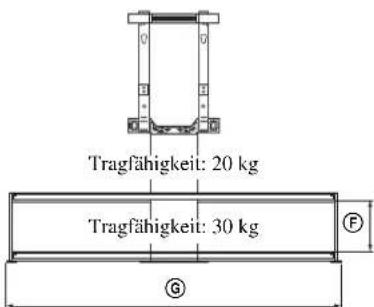

Technische Daten

Hinweis zur Tragfähigkeit

Stellen Sie keine Geräte, die das Maximalgewicht überschreiten, auf die Glasböden. Andernfalls können diese brechen und Verletzungen verursachen.

Abmessungen: mm	A1.393
	B1.425
	C616
	D419
	E462
	F220
	G1.451
	H1.094
	I297
Gewicht: 48 kg

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Diagramm/Tabelle für die Position von Haken und Schrauben

Modellbezeichnung Hakenposition	Position der Konterschraube	Position der Querstrebe/Längsstrebe
KDL-46X3500/KDL-46X3000/KDL-46W3000/KDL-46V3000/KDL-40X3500/KDL-40X3000/KDL-40W3000/KDL-40V3000	E	F
		A

Modellbezeichnung Hakenposition		Position der Konterschraube	Position der Querstrebe/Längsstrebe
KDL-52X3500/KDL-52W3000 D G B

Modellbezeichnung Hakenposition	Position der Konterschraube	Position der Querstrebe/Längsstrebe
KDL-52X2000/KDL-46X2000/KDL-40X2000 H J C

Die Markierungen (C/J) befinden sich wie in der Abbildung offen gezeigt auf der anderen Seite.
