Type de produit	Meuble TV
Marque	Sony
Modèle	SUFL62
Poids	48 kg (105 lb 14 oz)
Matériau principal	Métal, verre trempé
Nombre d'étagères en verre	2
Capacité de charge par étagère	Non spécifiée (respecter la limite indiquée sur l'illustration)
Dimensions (approx.)	Largeur : 1394 mm (54 7/8 po), Profondeur : 425 mm (16 3/4 po), Hauteur : 1094 mm (43 1/8 po)
Compatibilité TV	KDL-52X3500, KDL-52W3000, KDL-52X2000, KDL-46X3500, KDL-46X3000, KDL-46W3000, KDL-46V3000, KDL-46X2000, KDL-40X3500, KDL-40X3000, KDL-40W3000, KDL-40V3000, KDL-40X2000 (et autres modèles selon notice)
Installation	Par deux personnes minimum ; nécessite un tournevis cruciforme
Sécurité	Ancrage mural obligatoire (corde ou chaîne non fournie)
Entretien et nettoyage	Chiffon doux et sec ; pour taches tenaces, chiffon légèrement humide avec savon doux, puis essuyage à sec. Ne pas utiliser de diluant ou essence.
Contenu de la boîte	Armature, pilier central, 2 étagères en verre, 8 supports d'étagère, 2 crochets, 1 passe-câble, vis diverses
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - SUFL62 SONY

Quelles sont les dimensions exactes du meuble SUFL62 ?

Les dimensions approximatives sont : largeur 1394 mm, profondeur 425 mm, hauteur 1094 mm. Consultez le schéma dans la notice pour les mesures précises.

Quel est le poids maximum supporté par les étagères en verre ?

La notice ne donne pas de valeur exacte. Il est indiqué de ne pas dépasser le poids maximal indiqué sur l'illustration. Pour éviter la casse, ne placez pas d'équipement lourd sans vérifier.

Puis-je installer un téléviseur autre que ceux listés ?

Le meuble est conçu pour les modèles listés dans la notice. Pour d'autres téléviseurs, reportez-vous au mode d'emploi fourni avec le téléviseur pour vérifier la compatibilité.

Comment fixer le meuble au mur pour éviter qu'il bascule ?

Utilisez une corde ou une chaîne (non fournie) et un support de fixation murale. Passez la corde dans les trous du profilé et fixez-la au mur. Suivez les instructions étape par étape dans la notice.

Le meuble est-il livré avec les vis de fixation pour le téléviseur ?

Oui, le meuble est livré avec des vis de fixation (S et L) et des crochets. Vérifiez la liste des pièces dans la notice pour les modèles compatibles.

Puis-je monter le meuble seul ?

Non, l'installation doit être effectuée par au moins deux personnes en raison du poids et de la taille. Une seule personne risque de se blesser ou d'endommager le meuble.

Comment nettoyer le meuble SUFL62 ?

Utilisez un chiffon doux et sec. Pour les taches tenaces, un chiffon légèrement humide avec du savon doux, puis essuyez avec un chiffon sec. N'utilisez jamais de diluant, essence ou produits chimiques.

Le verre des étagères est-il résistant ?

Oui, le verre est trempé, mais il reste fragile. Évitez les chocs, les objets pointus et ne vous appuyez pas dessus. En cas de fissure, n'utilisez pas le meuble.

Comment faire passer les câbles du téléviseur ?

Utilisez le passe-câble fourni. Fixez-le à l'arrière du pilier central avec les vis fournies, puis faites passer les câbles à l'intérieur pour les dissimuler.

Que faire si une pièce est manquante ou endommagée ?

Contactez le revendeur Sony ou le service après-vente. Conservez la liste des pièces de la notice pour faciliter la réclamation.

MODE D'EMPLOI SUFL62 SONY

1. 1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1 2

2. 未來、設置するとは、予子様が近いはうに

組み立て手順に従て、しつかと組み立てる

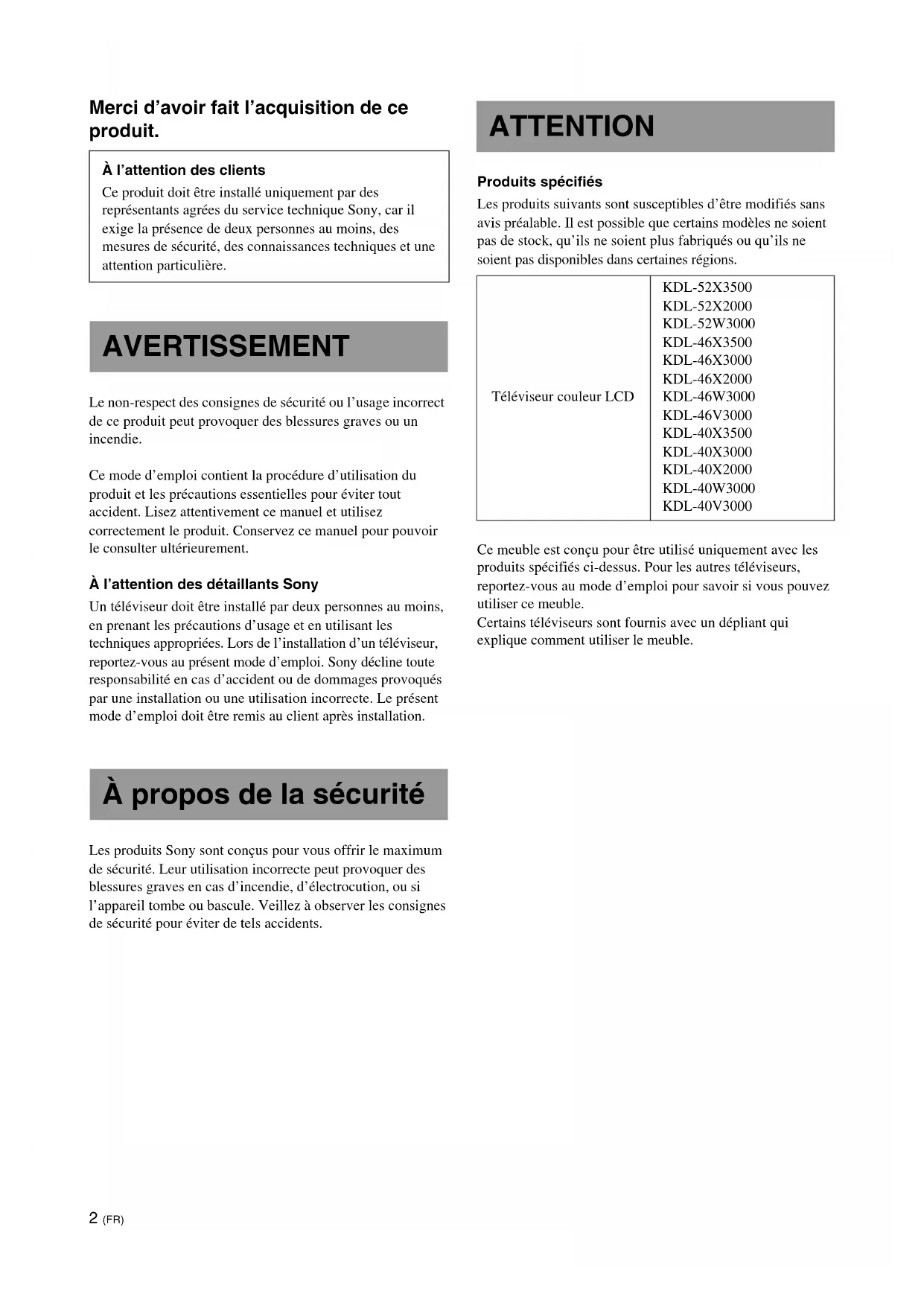

Merci d'avoir fait l'acquisition de ce produit.

À l'attention des clients

Ce produit doit être installé uniquement par des représentants agrées du service technique Sony, car il exige la présence de deux personnes au moins, des mesures de sécurité, des connaissances techniques et une attention particulière.

AVENTISSEMENT

Le non-respect des consignes de sécurité ou l'usage incorrect de ce produit peut provoquer des blessures graves ou un incendie.

Ce mode d'emploi contient la procédure d'utilisation du produit et les précautions essentielles pour éviter tout accident. Lisez attentivement ce manuel et utilisez correctement le produit. Conserve ce manuel pour pouvoir le consulter ultérieurement.

À l'attention des détaillants Sony

Un téléviseur doit être installé par deux personnes au moins, ennant les précautions d'usage et en utilisant les techniques appropriées. Lors de l'installation d'un téléviseur, reportez-vous au moyen mode d'emploi. Sony décline toute responsabilité en cas d'accident ou de dommages provoqués par une installation ou une utilisation incorrecte. Le moyen mode d'emploi doit être remis au client après installation.

À propos de la sécurité

Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Leur utilisation incorrecte peut provoquer des blessures graves en cas d'incendie, d'électrocution, ou si l'appareil tombe ou bascule. Veillez à observer les consignes de sécurité pour éviter de tels accidents.

ATTENTION

Produits spécifés

Les produits suivants sont susceptibles d'être modifiés sans avis préalable. Il est possible que certains modèles ne soient pas de stock, qu'ils ne soient plus fabriqués ou qu'ils ne soient pas disponibles dans certaines régions.

Ce meuble est concu pour etre utilise uniquement avec les produits specifiés ci-dessus. Pour les autres téléviseurs, reportez-vous au mode d'emploi pour savoir si vous pouvez utiliser ce meuble.

Certains téléviseurs sont fournis avec un dépliant qui explique comment utiliser le meuble.

AVENTISSEMENT

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en cas d'incendie, d'électrocution, ou si l'appareil tombe ou bascule.

Les produits ne doivent être installés que par des représentants agréés du service technique Sony.

Comme le téléviseur et le meuble sont très lourds, toute installation par des personnes non qualifiées risque de provoquer des blessures graves.

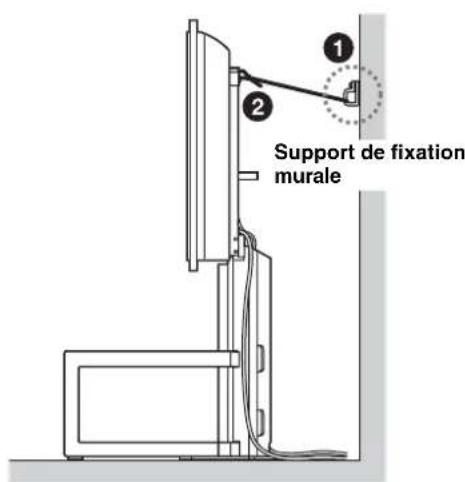

Veiliez à prendre toutes les mesures nécessaires afin d'éviter que le meuble bascule.

Dans le cas contraire, le téléviseur risque de basculer et de provoquer des blessures. Ancrez le téléviseur sur un mur, un pilier, etc., afin d'eviter qu'il ne bascule.

Veillez à installer le meuble sur une surface plane et solide.

N'installez pas le meuble s'il penche d'un cote. Sinon, le meuble risque de basculer ou le téléviseur risque de tomber, ce qui peut provoquer des blessures ou des dégats.

Si vous installez le meuble sur une surface moelleuse, comme un tapis ou une moquette, posez au préalable une plaque sur l'emplacement concerné.

N'utilisez pas un meuble fissure.

N'utilisez pas le meuble s'il presente des fissures. Le verre risque de se briser et d'entrainer la chute du téléviscur, provoquant des blessures graves ou des dégats. Meuble fissu

Ne vous appuyez pas sur le téléviseur et ne vous y accrochez pas.

Le meuble risque de basculer et le téléviseur risque de tomber, ce qui peut provoquer des blessures graves, voir la mort.

Veiliez à ce que les enfants ne grimpent pas sur le meuble et empêchez-les de se fauiller entre les étagères.

Les enfants risquent de se blesser gravement ou d'etre tués s'ils grimpent sur le meuble ou sur les étagères et brisent le verre ou font basculer le meuble et le téléviseur.

Ne montez pas sur le meuble.

Vous risquez de tomber ou de briser le verre et de vous blesser.

Ne bouchez pas les orifices de ventilation du téléviseur.

Si vous couvrez les orifices de ventilation du téléviseur (avec un drap ou autre), le téléviseur risque de surchauffer et de provoquer un incendie.

Veillez à ne pas coincer le cordon d'alimentation ou le cable de raccordement.

Veillez a ne pas coincer le cordon d'alimentation ou le cable de raccordement lorsque vous installez le téléviseur sur le meuble. L'endommagement du cordon d'alimentation ou du cable de raccordement peut entrainer un incendie ou l'électrocution.

• Ne marchez pas sur le cordon d'alimentation ou sur le cable de raccordement lorsque vous transportez le meuble. Le cordon d'alimentation ou le cable de raccordement peuvent etre

endommages, entrainant un incendie ou l'électrocution.

Veiliez à ne pas vous prendre les pieds dans le cordon d'alimentation ou dans les cables de raccordement.

Vous pourriez tomber, le meuble pourrait basculer et vous risqueriez de vous bleisser.

Ne déplacez pas le meuble si le télévisueur est fixé dessus ou si des apparils sont raccordés.

Si vous déplacez le meuble lorsque le téléviseur est fixé dessus, vous pourriez vous faire mal au dos, le meuble pourrait tomber et vous risqueriez de vous blesser. De plus, les apparèils raccordés pouraient tomber et briser le verre ou endommager d'autres biens.

ATTENTION

Le non-respect des précautions suivantes peut entrainer des dommages corporels ou matériels.

N'installez pas d'autre équipement que le produit spécifique.

• Ce meuble est concu pour etre utilise quievement avec le produit specifie. Si vous installez un autre equipement que celui specifie, il risque de tomber ou de se briser et de provoquer des blessures.
• Ne placez�除任何一个或多个对象，或者一个对象的任何部分。
• Ne modifiez pas le meuble.
• Ne placez aucun objet chaud directement sur le meuble. La chaleur risque de decolorer ou de déformer le meuble.
• Ne placez sur le meuble aucun objet pouvant briser le verre.

Veillez à bien fixer le télévisueur.

Fixez le téléviseur au meuble à l'aide des vis de fixation fournies. Si le téléviseur n'est pas installé correctement, il risque de tomber ou le meuble risque de basculer, entraînant des blessures.

Ne vous appuyez pas sur le verre et ne le soumettez pas à des choses.

Ne vous appuyez pas sur le meuble avec les mains lors de l'installation du téléviseur. Ne cognez pas le meuble avec des objets durs, tels qu'un tournevis, etc. Le verre risque de se briser et de provoquer des blessures.

Lors du transport du meuble

Vous risquè de vous blesser si vous essayez de déplacer vous-même le meuble ou si vous ne tenez pas compte des procédures appropriées énoncées ci-après. Afin d'éviter cela, suivez les conseils ci-dessous.

Assurez-vous qu'au moins deux personnes transportent le meuble et que vous avez préalablement retire le téléviseur, les apparciels qui lui sont raccordés et les étagères en verre.
- Ne faites pas glisser le meuble. Les pieces de la base du meuble risquent de se detacher et vous risquez d'endommager le sol.
- Veillez à ne pas coincer vos mains ou vos pieds sous le socle.
- Lorsque vous transportez le meuble, ne le tenez pas par l'étagère en verre.

Ne soumettez pas le verre à un chic trop violent.

Meme si ce meuble est en verre trempe, il est nécessaire de le manipuler avec précaution. Si le verre rompt, les bris de verre peuvent provoquer des blessures. Il est par conséquent important de respecter les consignes de sécurité cidesous.

• Ne heurtez pas le verre et ne laïssez aucun objet pointu tomber dessus. Évitez les chocs violents.
• Ne rayez pas le verre et évitez de le hourter avec des objets pointus.
• Ne frappez pas les bords du verre avec un objet lourd, tel qu'un aspirateur.

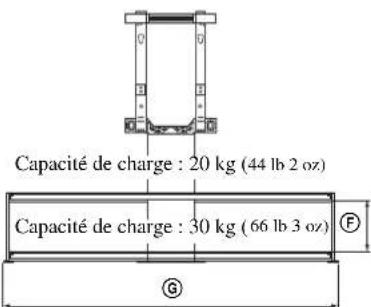

Remarque à propos de la capacité de charge

Ne placez aucun équipement qui depasse la capacité de charge maximale de chaque étagère, comme indiqué sur l'illustration.

Simon, les étagères risquent de se rompre.

Remarques à propos de l'installation

• Lorsque vous montez le support TV, protégez votre sol avec les emballages.

• Installé le meuble sur une surface plane et solide. Le meuble ne doit jamais être installé de biais ou incliné. Pour éviter cela, respectez les consignes de sécurité suivantes.

• N'installez pas le meuble dans un endroit exposé à la lumière directe ou à proximé d'une source de chaleur.

• N'installez pas le meuble dans un endroit exposé à la chaleur ou à l'humidité, ni à l'extérieur.

Remarque à propos de l'utilisation

Pour maintenir le meuble propre, nettoyez-le de temps en temps avec un chiffon doux et sec. Les taches tenaces peuvent être nettoyées en frottant avec un chiffon légerement humide et du savon doux. N'oubliez pas d'essuyer ensuite la surface avec un chiffon doux et sec. N'utilise pas de produits chimiques, tels qu'un diluant ou de l'essence, car ils endommageront la surface du meuble.

Pour les revendeurs Sony

Lisez attentivement les consignes de sécurité énoncées ci-dessus et soyez particulièrement attentif lors de l'installation, de la maintenance, du contrôle et de la réparation de ce produit.

Veillez à ce que le travail d'installation soit effectué par au moins deux personnes.

L'installation du téléviseur sur le meuble doit être effectuee par au moins deux personnes. Si une seule personne se charge de I'installation, un accident ou des blessures peuvent etre occasionnes. Veillez a eloigner les enfants lors de I'installation.

Veillez à monter le meuble correctement en suivant les instructions.

Si une vis n'est pas correctement serrée ou si elle est tombée, le meuble risque de basculer. Vous pourriez vous bleisser ou endommager le téléviseur.

Prenez garde de ne pas vous blesser les mains ou les doigts pendant le montage.

Évitez de vous pincer les doigsnts ou les mains lorsque vous montez le meuble ou installez le téléviseur.

Veillez à installer le téléviseur correctement en suivant les instructions.

Serrez les vis correctement. Si le téléviseur n'est pas installé correctement, il risque de tomber et de provoquer des blessures.

Étape1: Vérification des pieces

Étape2: Montage du meuble

Nom Quantité
Armature	1
Pilier central	1
Étagère en verre	2
Support de l'étagère en verre	8
Crochet	2
Passé-câble	1
Vis (+PSW4 × 12)	2
Vis à crochet (+PSW5 × 16)	2
Vis à crochet (+PSW6 × 16)	2
Vis (+PSW5 × L25)	4
Vis de fixation (S) 2	2
Vis de fixation (L)	2

Vou dece disposer d'un tournevis cruciforme correspondant aux vis indiquées avant de proceder au montage.

AVERTISSEMENT

Si vous Coincez le cordon d'alimentation sous ou entre des pieces de l'équipement, ceci peut provoquer un court-circuit ou une électrocution. Si vous trèbuchez sur le cordon d'alimentation ou le cable de raccordement, le meuble risque de basculer et de provoquer des blessures.

Choisissez l'emplacement d'installation et posez le meuble sur le sol avant d'installer le téléviseur.

Comme le téléviseur est lourd, il est recommendé de désirer préalablement l'emplacement d'installation, et de monter le meuble sur place.

1

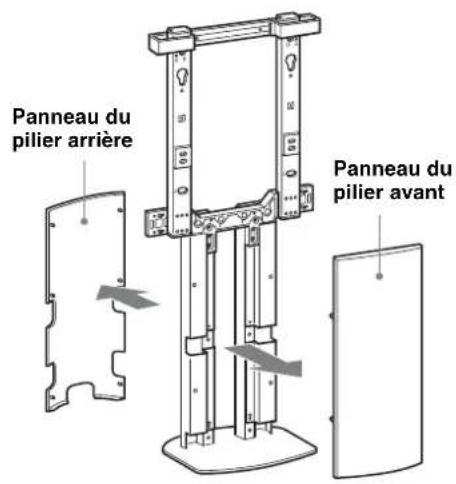

Detachez les panneaux du pilier avant et du pilier arrêté du pilier central.

2

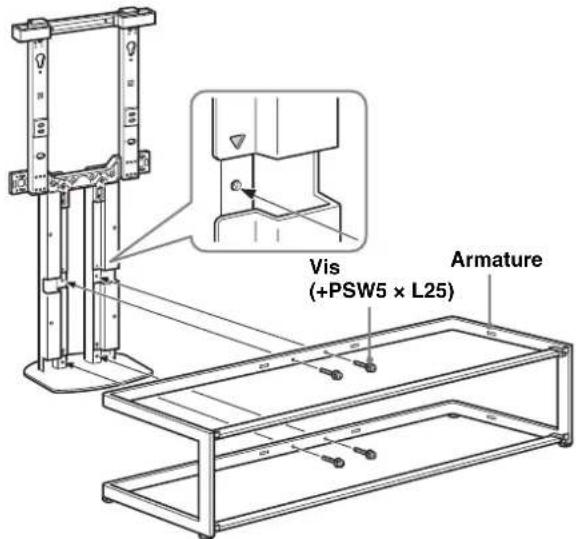

Fixez le pilier central à l'armature.

Alignez les trous des vis de l'armature sur les repères « » du pilier central et fixez-les à l'aide des quatre vis (+PSW5 × L25) fournies.

Remarques

• Veiliez à ce que le montage du meuble soit effectué par au moins deux personnes.
  Fixez le pilier central à l'armature à l'aide des quatre vis sans les serrer ; une fois les deux éléments correctement fixés, serrez les vis.
  Si vous utilisez un tournevis electrique, reglez le couple sur environ 1,5 N·m {15 kgf·cm}.

3

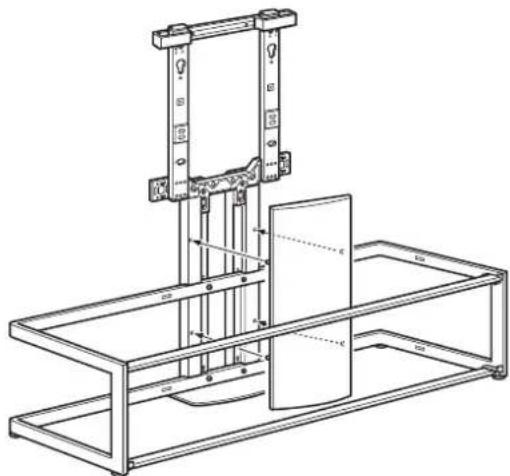

Fixez le panneau du pilier avant.

Remarque

Avant de fixer le panneau du piler avant, vérifie que les quatre vis sont correctement serrées.

Étape3: Préparation del'installation du téléviseur

Si vous envisagez d'installer un téléviseur qui n'est pas repris à la page 2, n'oubliez pas de vous reporter au livre qui l'accompagne.

Les utilisateurs d'un KDL-46X3500, KDL-46X3000, KDL-46W3000, KDL-46V3000, KDL-40X3500, KDL-40X3000, KDL-40W3000 ou KDL-40V3000 peuvent ignorer les procedures de réglage de l'armature de soutien. Suivez la méthode à partir du paragraph 3 de cette étape.

1

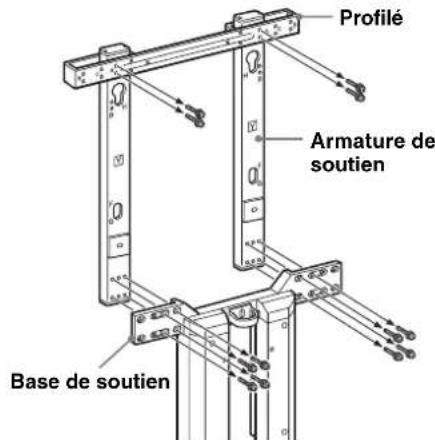

Detachez le profilé et l'armature de soutien.

Remarque

Veillez a ne pas laisser tomber le profilé et l'armature desoutien lorsquevous les detachez.

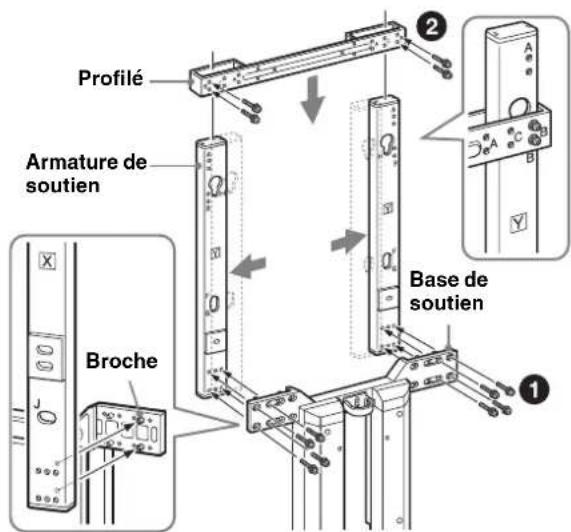

2 Réglez la position de l'armature de soutien.

A

Pour le KDL-52X3500, KDL-52W3000

Fixez l'armature de soutien à la base de soutien en faisant correspondre les trouès du cadre et les broches de la base, puis serrez les huit vis retirees au paragraphe 1, de la manière illustrée.
2 Alignez le trou « B » du profilé sur le trou « B » de l'armature de soutien et serrez les quatre vis retirees au paragraphe 1.

B

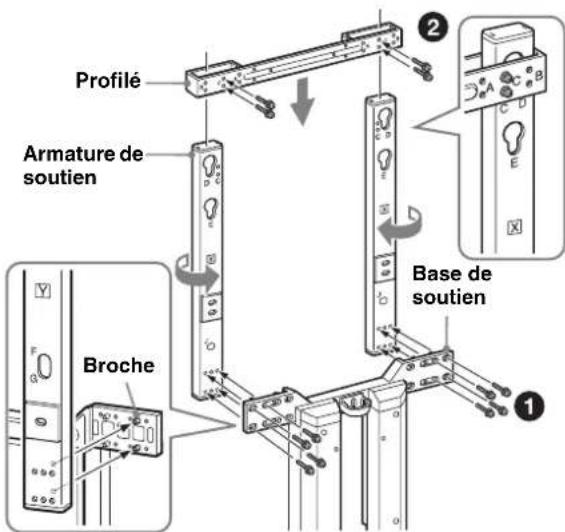

Pour le KDL-52X2000, KDL-46X2000, KDL-40X2000

1 Retournez l'armature de soutien de maniere à ce que le repère « Y » soit dirigé vers l'avant. Fixez ensuite l'armature de soutien à la base de soutien en faisant correspondre les trous du cadre et les broches de la base, puis serrez les huit vis retirees au paragraphe 1, de la maniere illustrée.
2 Alignez le trou « C » du profilé sur le trou « C » de l'armature de soutien et serrez les quatre vis retirees au paragraphe 1.

Remarque

Si vous utilisez un tournevis électrique, réglez le couple sur environ 1,5 N·m {15 kgf·cm}.

3

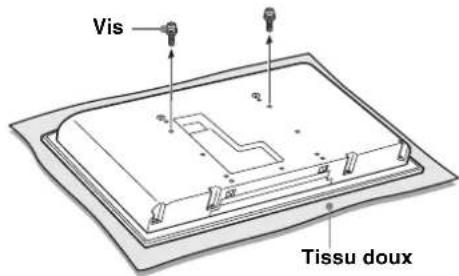

Détachez le support de table du téléviseur.

Si vous telérésur n'est pas fixé au support de table, cette procédure est superflue.

Avant de détacher le support de table, débranchez tous les cables du téléviseur.

Retirez les quatre vis à l'arrête du téléviseur, puis détachez le support de table.

2 Dans le cas du KDL-46X2000 et du KDL-40X2000 seulement, retirez les deux vis à l'arrête du téléviseur.

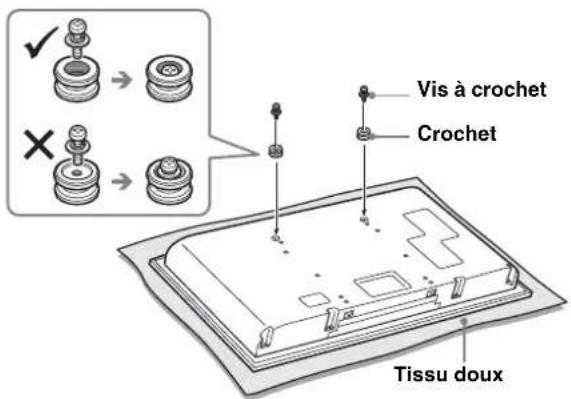

Fixez les deux crochets à l'arrête du téléviseur.

Placez le télévisuer écran vers le bas sur une surface lisse enPNANT SOIN D'AVoir placé au préalable un tissu doux.

Fixez les deux crochets fournis à l'aide des deux vis (+PSW6× 16) ) fournies.

Pour les modèles suivants, utilisez只不过 les deux vis (+PSW5× 16) fournies:

KDL-52X2000,KDL-46X2000,KDL-40X2000

Étape 4: Installation du télévisueur

Si vous envisagez d'instructor un téléviseur qui n'est pas repris à la page 2, n'oubliez pas de vous reporter au livre qui l'accompagne.

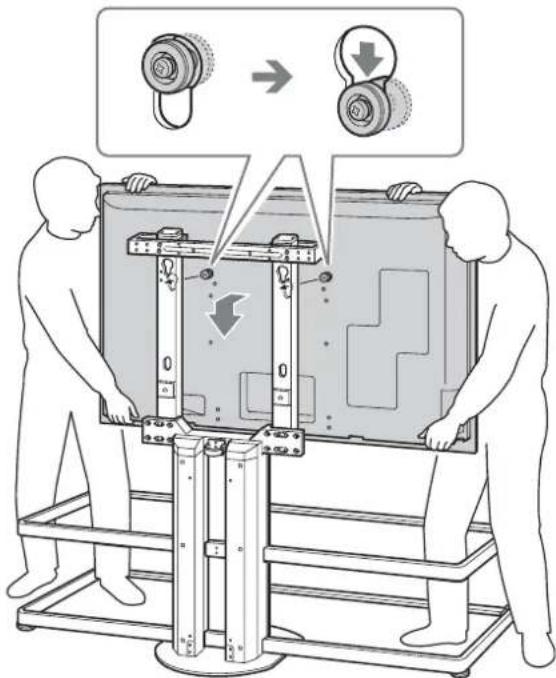

Fixez le téléviseur au meuble.

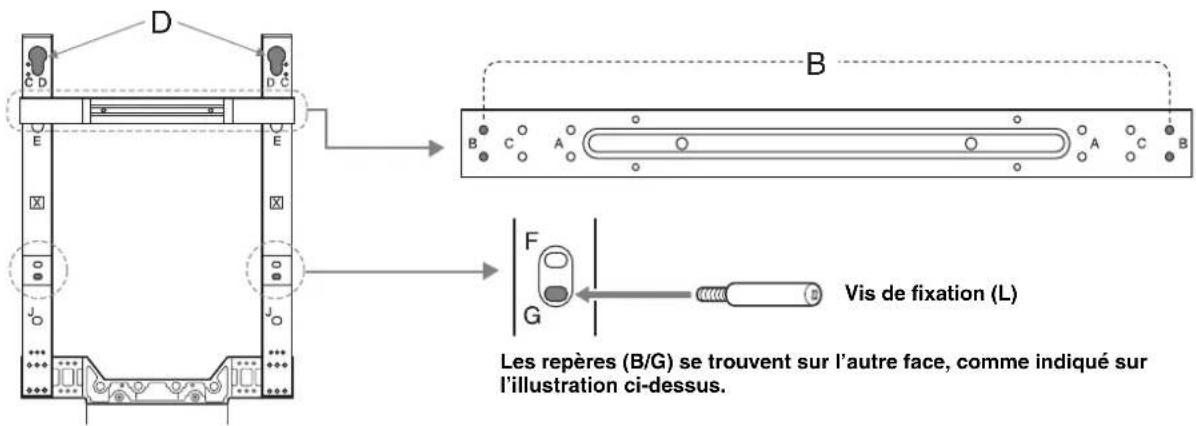

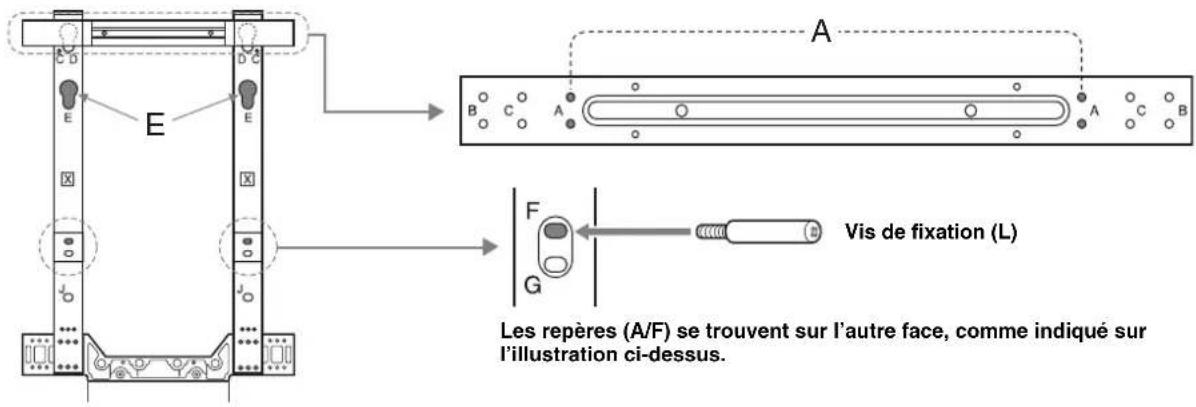

En vous reportant aux tableaux/schémas des emplacements des crochets et des vis de la page 13, insérrez les deux crochets à l'arrête du téléviseur dans la partie supérieure des orifices du pilier central.

Remarque

Veillez à ne pas renverser le meuble lorsque vous fixez le téléviseur à celui-ci.

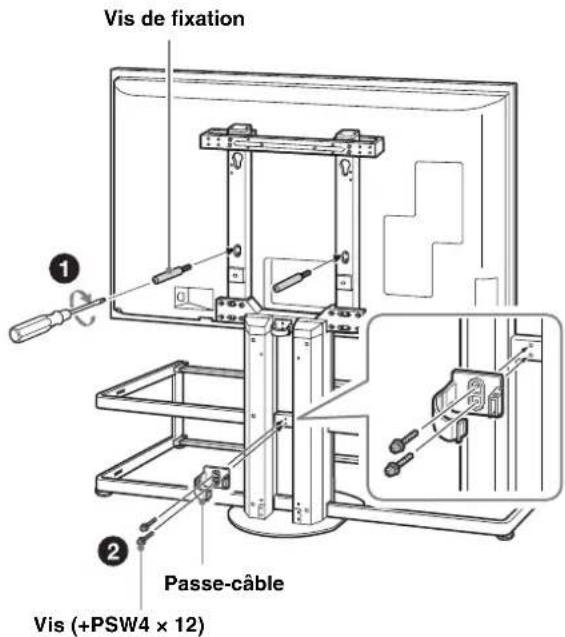

Fixez le téléviseur et le meuble, puis le passé-câbles.

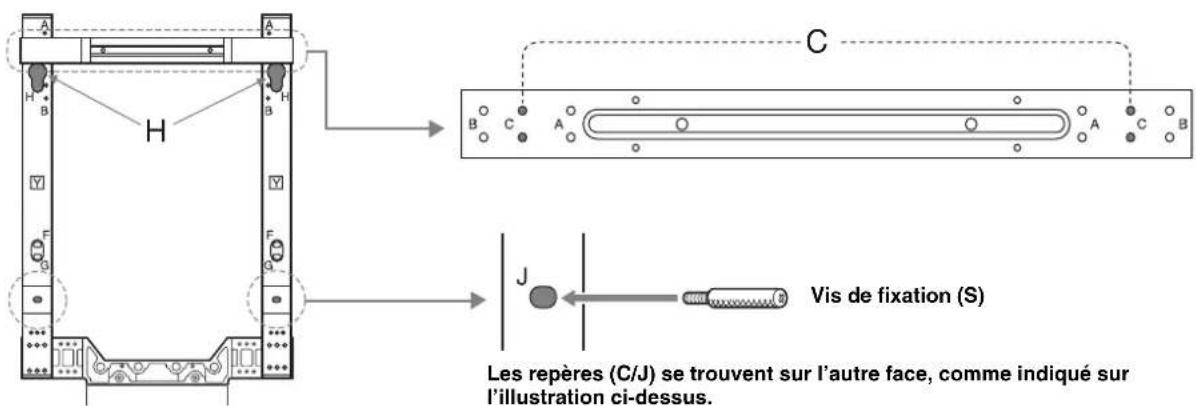

En vous reportant aux tableaux/schémas des emplacements des crochets et des vis de la page 13, déterminez les trous des vis et fixez les deux vis de fixation fournies (L) dans les trous.
Pour les modèles suivants,utilisez les deux vis defixation (S) fournies : KDL-52X2000,KDL-46X2000,KDL-40X2000
Fixez le passage-cables à l'arrête du pilier central à l'aide des deux vis (+PSW4 × 12) fournies.

Remarques

• Si vous n'utilise pas les deux vis de fixation pour fixer le téléviseur, il risque de tomber et de provoquer des blessures.
• Si vous utilisez un tournevis électrique, réglez le couple sur environ 1,5 N·m {15 kgf·cm}.

Étape5: Fixation des étagères en verre

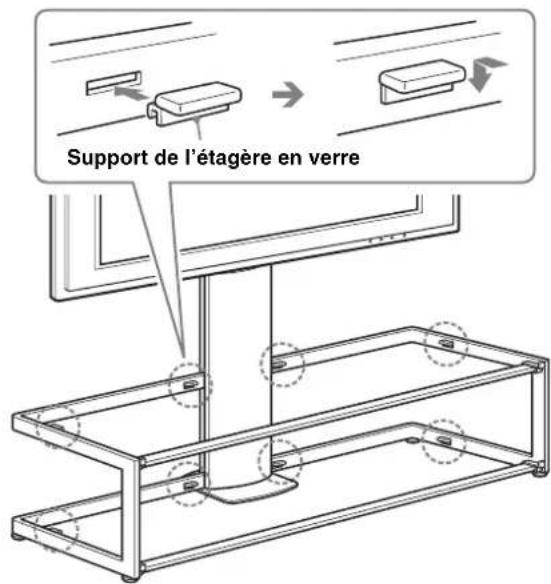

Fixez les huit supports des étagères en verre à l'armature.

Remarque

Insérez les supports de l'étagère en verre dans les orifices de l'armature en veillant à ce qu'ils soient horizontally et parallètes entre eux.

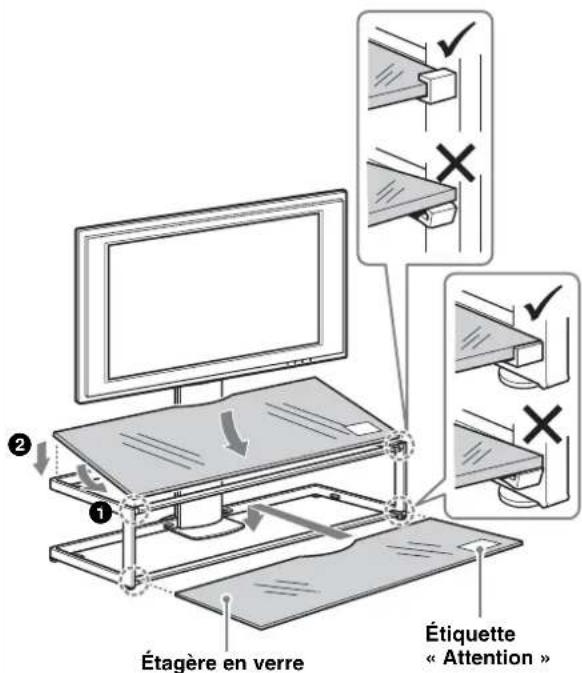

2 Installez tout d'abord l'étagère en verre inférieure, puis l'étagère en verre supérieure.

Remarques

Veillez à ne pas coincer vos doigts entre l'armature et les étagères en verre lorsque vous installez celles-ci.
- Insérez l'étagère en verre après avoir installé le téléviseur sur le meuble. Sinon, vous risquez de heurter le verre avec le téléviseur pendant l'installation; vous pourriez vous bleisser ou endommager le matériel.
- Installé l'étagère en verre sur le meuble en prénant soin de la placer avec l'étiquette « Attention » vers l'avant, sur la droite, comme indiqué ci-dessus.

Étape6: Raccordement des câbles

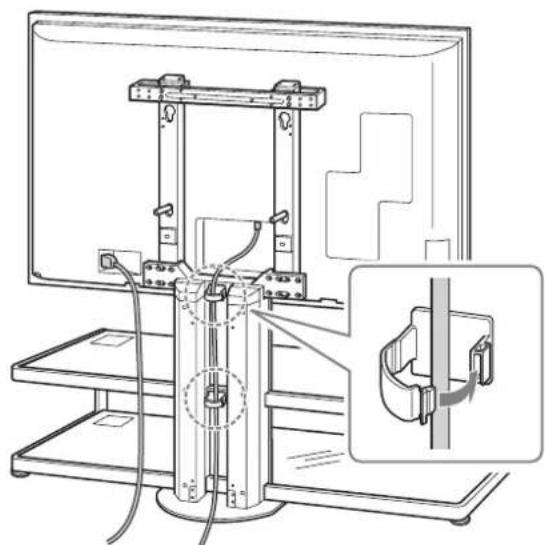

1 Raccordez le cordon d'alimentation et les autres cables au téléviseur.

Raccordez les câbles et faites-les passer dans les passecâble, puis faites-les descendre à l'arrête du pilier central.

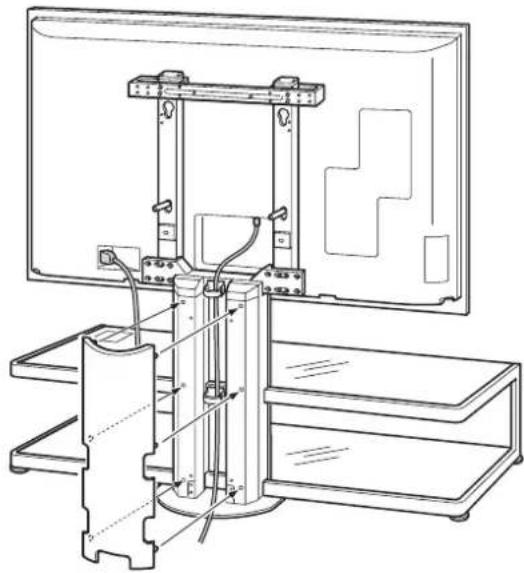

2 Fixez le panneau du pilier arrriere.

Étape7:

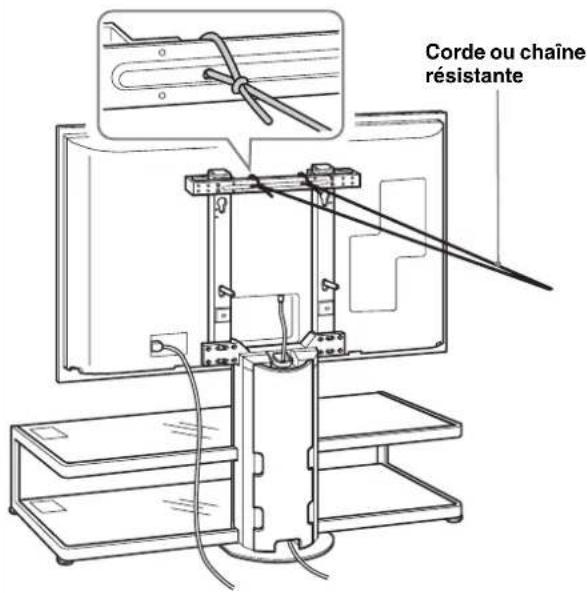

Mesures de sécurité pour éviter le basclement

AVENTISSEMENT

Veillez à prendre toutes les mesures nécessaires afin d'éviter que le meuble bascule, ce qui peut provoquer des blessures et des dégats.

Pour cela, vous devez vous procurer une corde ou une chaine, ainsi que des supports de fixation murale.

1 Placez le support de fixation murale sur un mur plein.
2 Faites passer la corde ou la chaine a travers les deux trous du profilé, puis fixez l'autre extrémité de la corde ou de la chaine au support de fixation murale.

Specifications

Remarque à propos de la capacité de charge

Ne placez sur les étagères en verre aucun équipement qui dépasse leur poids maximal, car celles-ci risquent de se briser et de provoquer des blessures.

Dimensions : mm (pouces)	A1	393 (54 7/8)
	B1	425 (56 1/8)
	C6	16 (24 3/8)
	D4	19 (16 1/2)
	E4	62 (18 1/4)
	F2	20 (8 3/4)
	G1	451 (57 1/4)
	H1	094 (43 1/8)
	I2	97 (11 3/4)
Poids : 48 kg (105 lb 14 oz)

La conception et les specifications sont sujettes à modification sans préavis.

Tableaux/schémas des emplacements des crochets et des vis

Nom du modele Position du crochet	Position de la vis de fixation	Position du profilé/ armature de support
KDL-46X3500/KDL-46X3000/KDL-46W3000/KDL-46V3000/KDL-40X3500/KDL-40X3000/KDL-40W3000/KDL-40V3000	E	F
		A

Nom du modele Position du crochet	Position de la vis de fixation	Position du profilé/armature de support
KDL-52X3500/KDL-52W3000 D G B

Nom du modele Position du crochet	Position de la vis de fixation	Position du profilé/ armature de support
KDL-52X2000/KDL-46X2000/KDL-40X2000 H J C
