Tipo de producto	Mueble TV
Marca	Sony
Modelo	SUFL62
Peso	48 kg (105 lb 14 oz)
Material principal	Metal, vidrio templado
Número de estantes de vidrio	2
Capacidad de carga por estante	No especificada (respetar el límite indicado en la ilustración)
Dimensiones (aprox.)	Ancho: 1394 mm (54 7/8 pulg.), Fondo: 425 mm (16 3/4 pulg.), Alto: 1094 mm (43 1/8 pulg.)
Compatibilidad TV	KDL-52X3500, KDL-52W3000, KDL-52X2000, KDL-46X3500, KDL-46X3000, KDL-46W3000, KDL-46V3000, KDL-46X2000, KDL-40X3500, KDL-40X3000, KDL-40W3000, KDL-40V3000, KDL-40X2000 (y otros modelos según el manual)
Instalación	Por dos personas como mínimo; requiere un destornillador de estrella
Seguridad	Anclaje a la pared obligatorio (cuerda o cadena no incluidas)
Mantenimiento y limpieza	Paño suave y seco; para manchas difíciles, paño ligeramente húmedo con jabón suave, luego secar con paño seco. No usar diluyente ni gasolina.
Contenido de la caja	Armazón, pilar central, 2 estantes de vidrio, 8 soportes de estante, 2 ganchos, 1 pasacables, tornillos varios
Garantía	No especificada

Preguntas frecuentes - SUFL62 SONY

¿Cuáles son las dimensiones exactas del mueble SUFL62?

Las dimensiones aproximadas son: ancho 1394 mm, fondo 425 mm, alto 1094 mm. Consulte el esquema en el manual para las medidas precisas.

¿Cuál es el peso máximo soportado por los estantes de vidrio?

El manual no da un valor exacto. Se indica no exceder el peso máximo indicado en la ilustración. Para evitar roturas, no coloque equipo pesado sin verificar.

¿Puedo instalar un televisor diferente a los listados?

El mueble está diseñado para los modelos listados en el manual. Para otros televisores, consulte el manual de instrucciones proporcionado con el televisor para verificar la compatibilidad.

¿Cómo fijar el mueble a la pared para evitar que se vuelque?

Use una cuerda o cadena (no incluidas) y un soporte de fijación a la pared. Pase la cuerda por los agujeros del perfil y fíjela a la pared. Siga las instrucciones paso a paso en el manual.

¿El mueble viene con los tornillos de fijación para el televisor?

Sí, el mueble viene con tornillos de fijación (S y L) y ganchos. Verifique la lista de piezas en el manual para los modelos compatibles.

¿Puedo montar el mueble solo?

No, la instalación debe ser realizada por al menos dos personas debido al peso y tamaño. Una sola persona corre el riesgo de lesionarse o dañar el mueble.

¿Cómo limpiar el mueble SUFL62?

Use un paño suave y seco. Para manchas difíciles, un paño ligeramente húmedo con jabón suave, luego seque con un paño seco. Nunca use diluyente, gasolina ni productos químicos.

¿El vidrio de los estantes es resistente?

Sí, el vidrio es templado, pero sigue siendo frágil. Evite golpes, objetos punzantes y no se apoye sobre él. En caso de fisura, no use el mueble.

¿Cómo pasar los cables del televisor?

Use el pasacables incluido. Fíjelo en la parte trasera del pilar central con los tornillos incluidos, luego pase los cables por dentro para ocultarlos.

¿Qué hacer si falta una pieza o está dañada?

Contacte al distribuidor Sony o al servicio posventa. Conserve la lista de piezas del manual para facilitar el reclamo.

MANUAL DE USUARIO SUFL62 SONY

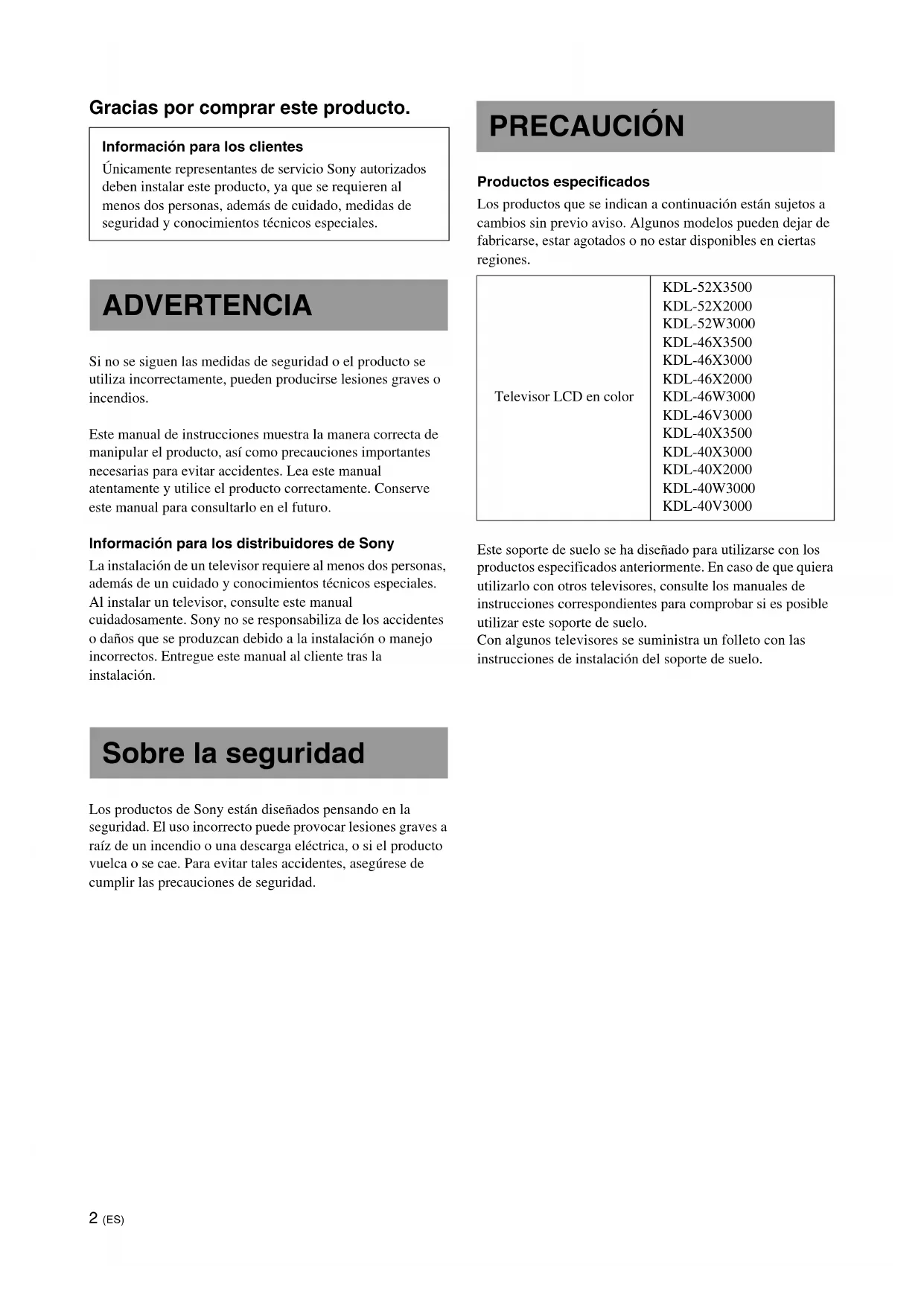

Gracias por comprar este producto.

Información para los pacientes

Únicamente representantes de servicio Sony autorizados deben instalar este producto, ya que se requieren al menos dos personas, además de cuidado, medidas de seguridad y conocimientos técnicos especiales.

ADVERTENCIA

Si no se siguen las medidas de seguridad o el producto se utiliza incorrectamente, puede producirse lesiones graves o incendios.

Este manual de instrucciones muestra la forma correcta de manipular el producto, así como precauciones importantes necesarias para evitar accidentes. Lea este manual atentamente y utilice el producto correctamente. Conserve este manual para consultarlo en el futuro.

Información para los distribuidores de Sony

La instalación de un televisor requiere al menos dos personas, además de un cuidado y conocimientos técnicos especiales. Al instalar un televisor, consulte este manual cuidadosamente. Sony no se responsabiliza de los accidentes o daños que se produzcan debido a la instalación o manejo incorrectos. Entregue este manual al cliente tras la instalación.

Sobre la seguridad

Los productos de Sony están diseñados pensando en la seguridad. El uso incorrecto puede provocar lesiones graves a raíz de un incendio o una descarga eléctrica, o si el producto vuelca o se cae. Para evitar tales accidentes, asegúrese de cumplir las precauciones de seguridad.

PRECAUCIÓN

Productos especificados

Los productos que se indican a continuación están sujetos a cambios sin previo aviso. Algunos modelos pueden dejar de fabricarse, estar agotados o no estar disponibles en ciertas regiones.

Televisor LCD en color	KDL-52X3500
	KDL-52X2000
	KDL-52W3000
	KDL-46X3500
	KDL-46X3000
	KDL-46X2000
	KDL-46W3000
	KDL-46V3000
	KDL-40X3500
	KDL-40X3000
	KDL-40X2000
	KDL-40W3000
	KDL-40V3000

Este soporte de suelo se ha diseñado para utilizarse con los productos especificados anteriormente. En caso de que quiera utilizarlo con otros televisores, consulte los manuales de instrucciones correspondientes para comprobar si es posible usar este soporte de suelo.

Con algunos televisores se suministra un folleto con las instrucciones de instalación del soporte de suelo.

ADVERTENCIA

Si no se tienen en cuenta las precauciones siguientes, pueden producirse lesiones graves o incluso la muerte a raíz de un incendio, una descarga eléctrica o la caída del producto.

Si personas no autorizadas llevan a cabo la instalación, pueden producirse heridas graves, ya que el soporte de suelo y el televisor son muy pesados.

Tome las debidas precauciones para evitar que el soporte de suelo se vuelque.

De lo contrario, el televisor podría volcarse y provocar lesiones. Fije el televisor a una pared, pilar, etc., para evitar que se vuelque.

Asegúrese de instalar el soporte de suelo en una superficie plana y sólida.

No instale el soporte de suelo de modo que se incline en cualquier dirección. En caso contrario, el soporte de suelo podrá volcarse o el televisor podrá caer. Esto podrá provocar lesiones o daños materiales.

Si instala el soporte de suelo en una superficie blanda, como un tapete o una alfombra, cubra primero dicha zona con un panel.

No utilice un soporte de suelo dañado.

No utilice el soporte de suelo si presenta fisuras. El cristal podría romperse y provocar la caída del televisor, lo que podría producir lesiones o daños

materiales.

Soporte de suelo dañado

No se apoye en el televisor ni se cuelgue de él.

Podría volcarse el soporte de suelo o caerse el televisor y provocar lesiones graves o la muerte.

No permita que los niños se suban en el soporte de suelo ni que gateen por las repisas.

Si se suben niños encima del soporte de suelo o entre los estantes, el cristal podrá romperse o el soporte de suelo podrá volcarse y provocarles lesiones graves o la muerte.

Podría caerse o romper el cristal y provocar lesiones.

No cubra los orificios de ventilación del televisor.

Si se cubren los orificios de ventilación (con un paño, etc.), el monitor podrá sobrecalentarse y provocar un incendio.

Procure evitar que se aplaste el cable de alimentación o el cable de conexión.

• Evite también que se aplaste el cable de alimentación de CA o el cable de conexión al instalar el televisor en el soporte de suelo. Si se daña alguno de estos cables, puede producirse un incendio o una descarga eléctrica.
• No pise el cable de alimentación de CA ni el de conexión al transportar el soporte de suelo. Dichos cables podrían dañarse y provocar un incendio o una descarga eléctrica.

Tenga cuidado de no tropezar con el cable de alimentación de CA o los cables de conexión.

Si tropezara, el soporte de suelo podría volcarse y provocar lesiones.

No mueva el soporte de suelo cuando esté el televisor acoplado o cuando haya algún equipo conectado en el interior.

Si mueve el soporte de suelo con el televisor acoplado, podría dañarse la espalda, o bien el soporte de suelo podría volcarse y provocar heridas graves. Asimismo, podría caerse cualquier equipo conectado en el

interior y romper la repisa de vidrio o provocar otros daños materiales.

PRECAUCIÓN

Si no se tienen en cuenta las siguientes precauciones, pueden producirse daños personales o materiales.

No instale equipos que no sean el producto asignado.

• Este soporte de suelo se ha diseñado para utilizarse únicamente con el producto especificado. Si instala equipos que no sean los especificados, el soporte puede caerse o dañarse y provocar lesiones.
• No coloque encima del soporte de suelo objetos como jarrones, cerámica, etc.
• No modifique el soporte de suelo.
• No coloque ningún objeto caliente directamente encima del soporte de suelo. El calor puede ocasionar la decoloración o deformación del soporte de suelo.
• No coloque nada que pueda dañar el cristal directamente encima del soporte de suelo.

Asegúrese de fijar bien el televisor.

Utilice los tornillos de bloqueo suministrados para fijar el televisor en el soporte de suelo. Si no instala el televisor adecuadamente, este puede caerse o el soporte de suelo puede volcarse y provocar lesiones.

No aplique peso al cristal ni lo someta a golpes.

Al instalar el televisor, no se apoye con la mano en el soporte de suelo. No golpee el soporte de suelo con objetos duros, como un destornillador, etc., ya que puede romperse el cristal y provocar lesiones.

Transporte del soporte de suelo

Si intenta mover el soporte de suelo usted solo o sin seguir los procedimientos adecuados, puede sufrir alguna lesión. Para evacuarlo, asegúrese de seguir los consejos que se ofrecen a continuación.

• Procure que dos o más personas transporten el soporte de suelo, pero solo después de haber retirado el televisor, el equipo conectado y las repisas de vidrio.
• No arrastre el soporte de suelo. Las piezas de la base del soporte de suelo pueden soltarse y dañar el suelo.
• Tenga cuidado de que las manos o los pies no queden atrapados bajo la placa inferior.
• No agarre el soporte de suelo por la repisa de vidrio durante su transporte.

No someta el cristal a golpes fuertes.

Aunque este soporte de suelo está construido con vidrio endurecido, debe tenerse cuidado.

Si el cristal se rompe, los fragmentos pueden provocar lesiones. Para evitar esta situación, tome las precauciones que se indican a continuación.

• No golpee el cristal ni deje caer objetos puntiagudos sobre este. Evite los impactos fuertes.
• No raye ni presione el cristal con objetos puntiagudos.
• Evite que objetos contundentes, como una aspiradora, golpeen los bordes del cristal.

Nota sobre la capacidad de carga

No coloque ningún equipo que supere el peso máximo permitido para cada repisa indicado en la ilustración.

En caso contrario, las repisas podrían romperse.

Notas sobre la instalación

• Al llevar a cabo el montaje, coloque el material de embalaje sobre el suelo para evitar que se dañe el suelo.
• Instale el soporte de suelo sobre una superficie plana y sólida. No lo instale en ángulo ni inclinado. Para ello, respete las precauciones siguientes.
• No instale el soporte de suelo en un lugar expuesto a la luz directa del sol ni cerca de un calentador.
• No instale el soporte de suelo en un lugar caluroso o húmedo, ni al aire libre.

Nota sobre el uso

Para mantener el soporte de suelo limpio, límpielo de vez en cuando con un paño suave y seco. Las manchas resistentes pueden eliminarse con un paño ligeramente humedecido con una solución de detergente poco concentrado. A continuación, seque la zona con un paño suave y seco. No utilice productos químicos, como disolventes o bencina, ya que pueden dañar el acabado del soporte de suelo.

Información para los distribuidores de Sony

Procure leer detenidamente las instrucciones de seguridad descritas anteriormente y prestar especial atención a la calidad durante la instalación, mantenimiento, comprobación y reparación del producto.

Asegúrese de que al menos dos o más personas realizan el trabajo de instalación.

Asegúrese de que al menos dos o más personas instalan el televisor en el soporte de suelo. Si una persona realiza sola la instalación, puede sufrir accidentes o lesiones. Durante la instalación, procure mantener alejados a los niños.

Asegúrese de seguir las instrucciones para instalar firmemente el soporte de suelo.

Si un tornillo no se aprieta firmemente o se cae, el soporte de suelo podría volcarse. Esto podría producir lesiones o daños materiales.

Tenga cuidado de no lastimarse las manos o dedos durante el montaje.

Tenga cuidado de no pillarse los dedos ni las manos al montar el soporte de suelo e instalar el televisor.

Asegúrese de seguir las instrucciones para instalar firmemente el televisor.

Apriete firmemente los tornillos. Si no instala el televisor adecuadamente, puede caerse y provocar lesiones.

Paso 1:

Comprobación de las piezas

Paso 2:

Montaje del soporte de suelo

Nombre Cantidad

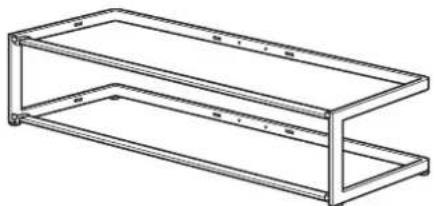

Armazón

1

Pilar central

1

Repisa de vidrio

2

Soporte de la repisa de vidrio

8

Gancho

2

Sujeción para cables

1

Tornillo (+PSW4× 12)

2

Tornillo de gancho (+PSW5× 16)

2

Tornillo de gancho (+PSW6× 16)

2

Tornillo (+PSW5× L25)

4

Tornillo de bloqueo (S) 2

Tornillo de bloqueo (L)

2

Antes de comenzar el montaje, asegúrese de disponer de un destornillador Phillips adecuado para fijar los tornillos indicados arriba.

ADVERTENCIA

Si el cable de alimentación de CA queda atrapado debajo de un componente o entre dos o más componentes del equipo, podría producirse un cortocircuito o una descarga eléctrica. Si tropieza con el cable de alimentación de CA o con el cable de conexión, el soporte de suelo podría volcarse y provocar lesiones.

Elija la ubicación de instalación y coloque el soporte en el suelo antes de instalar el televisor.

Debido a que el televisor es pesado, se recomienda que elija la ubicación de instalación y que coloque el soporte de suelo en el suelo antes de instalar el televisor.

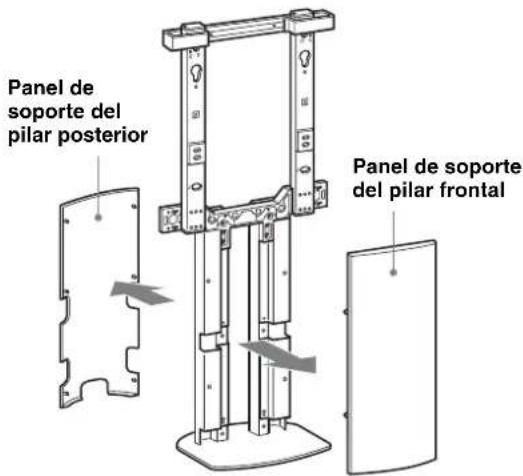

1 Desacople del pilar central los paneles de soporte de los pilares frontal y posterior.

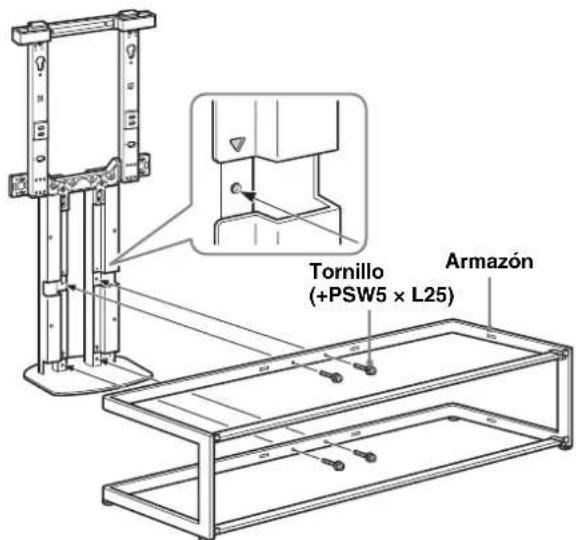

2 Fije el pilar central al armazón.

Haga coincidir los orificios para los tornillos del armazón con las MARCAS "V" del pilar central y apriételos firmemente mediante los tornillos suministrados (+PSW5× L25)

Notas

• Asegúrese de que al menos dos o más personas llevan a cabo el montaje del soporte de suelo.
• Acople el pilar central al armazón con los cuatro tornillos y, a continuación, apriete firmemente todos los tornillos hasta que sea suficiente.
• Si utiliza un destornillador eléctrico, establezca el ajuste de par en 1,5 N·m {15 kgf·cm} aproximadamente.

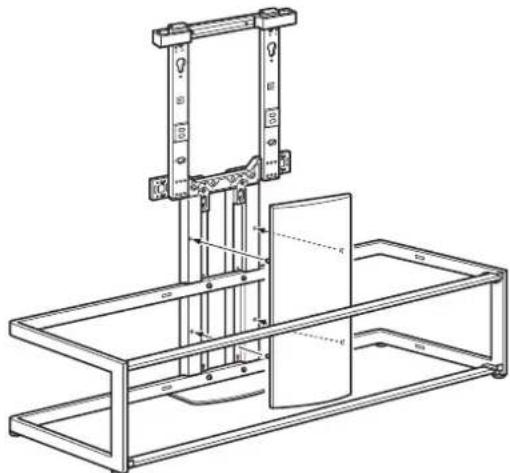

3 Fije el panel de soporte del pilar frontal.

Nota

Antes de fijar el panel de soporte del pilar frontal, asegúrese de que los cuatro tornillos están apretados con firmeza.

Paso 3: Preparación para la instalación del televisor

Si va a instalar un televisor que no se ajusta entre los especificados en la página 2, asegúrese de consultar el folleto suministrado con el televisor.

Los modelos KDL-46W3000, KDL-46V3000, KDL-40X3500, KDL-40X3000, KDL-40W3000 y KDL-40V3000 no necesitan seguir el procedimiento de ajuste de la posición del armazón de soporte. Deben seguir las instrucciones desde el apartado 3 de este paso.

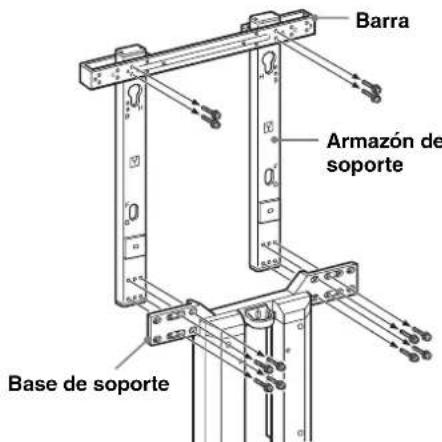

1 Desacople la barra y el armazón de soporte.

Nota

Tenga cuidado de no dejar caer la barra ni el armazón de soporte cuando los desacople.

2 Ajuste la posición del armazón de soporte.

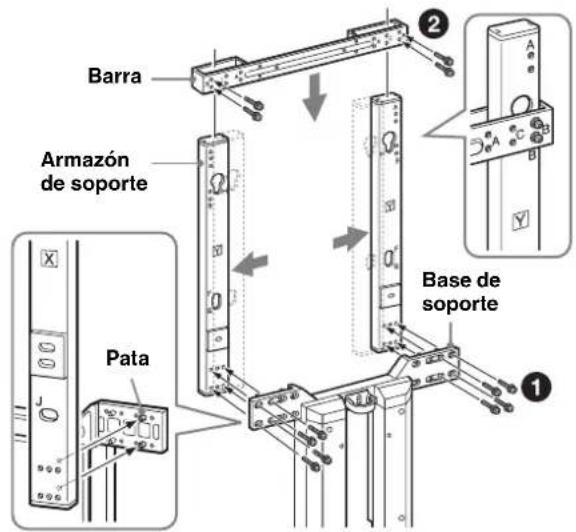

A En los modelos KDL-52X3500, KDL-52W3000

Fije el armazón de soporte a la base de soporte haciendo coincidir los orificios del armazón de soporte con las partes salientes de la base de soporte y apriete firmemente los ocho tornillos que se retiraron en el apartado 1, tal como se muestra en la ilustración. 2 Alinee el orificio "B" de la barra y el orificio "B" del armazón de soporte y únalos firmemente mediante los cuatro tornillos que se retiraron en el apartado 1.

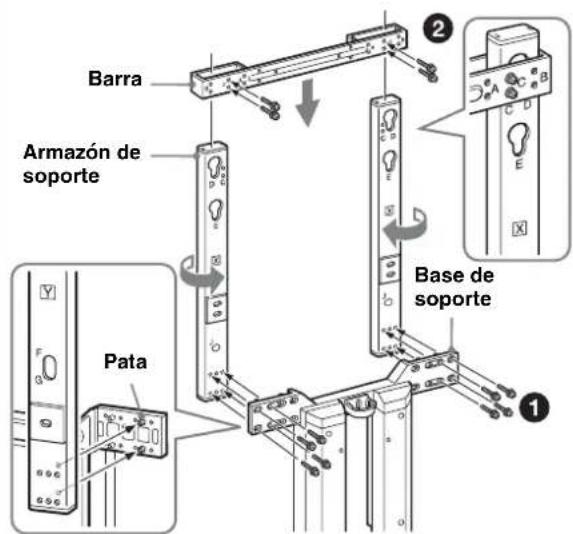

B En los modelos KDL-52X2000, KDL-46X2000, KDL-40X2000

1 Dé la vuelta al armazón de soporte de forma que la marca "Y" quede al frente. A continuación, fije el armazón de soporte a la base de soporte haciendo coincidir los orificios del armazón de soporte con las partes salientes de la base de soporte y apriete firmemente los ocho tornillos que se retiraron en el apartado 1, tal como se muestra en la ilustración. 2 Alinee el orificio "C" de la barra y el orificio "C" del armazón de soporte y únalos firmemente mediante los cuatro tornillos que se retiraron en el apartado 1.

Nota: Si utiliza un destornillador eléctrico, establezca el ajuste de par en 1,5 N·m (15 kgf·cm) aproximadamente.

3

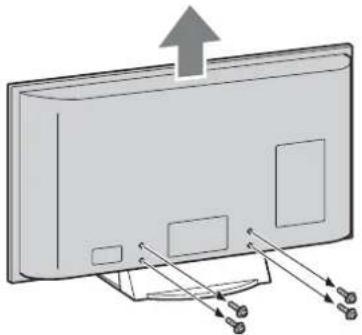

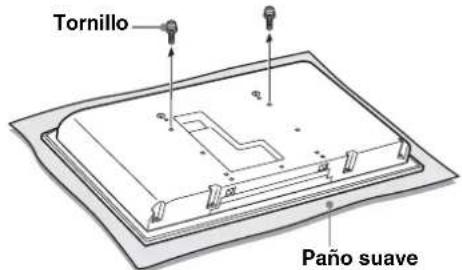

Retire el soporte de sobremesa del televisor.

Si su televisor no está colocado en el soporte de sobremesa, este caso no es necesario. Antes de retirar el soporte de sobremesa, desconecte todos los cables del televisor.

Retire los cuatro tornillos de la parte posterior del televisor y separe el soporte de sobremesa.

Los equipos de los modelos KDL-46X2000 y KDL-40X2000 tendrán que retirar los dos tornillos de la parte posterior del televisor.

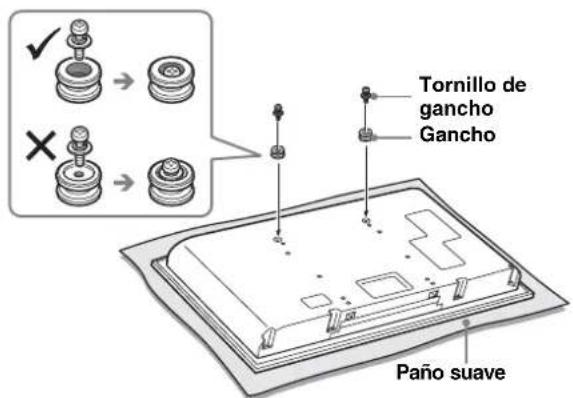

Fije los dos ganchos en la parte posterior del televisor.

Coloque el televisor con la pantalla boca abajo sobre una superficie estable cubierta con un paño. Fije los dos ganchos suministrados con los dos tornillos suministrados (+PSW6 × 16).

En los modelos que se indican a continuación, utilice los dos tornillos (+PSW5 × 16) suministrados: KDL-52X2000, KDL-46X2000, KDL-40X2000.

Paso 4: Instalación del televisor.

Si desea instalar un televisor que no se encuentra entre los especificados en la página 2, asegúrese de consultar el folleto suministrado con el televisor.

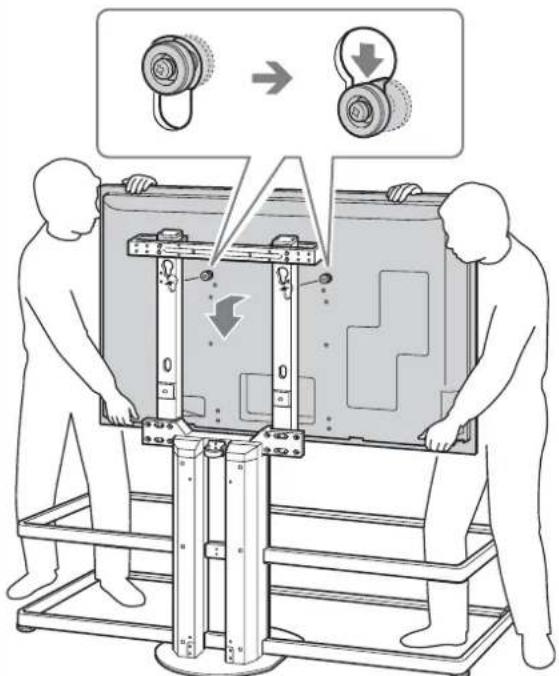

Fije el televisor al soporte de suelo.

Inserte los dos ganchos de la parte posterior del televisor en la parte superior de los orificios del pilar central consultando la tabla o el esquema de las ubicaciones de los ganchos y tornillos en la página 13.

Nota:

Asegúrese de no volcar el soporte de suelo al fijar el televisor al soporte.

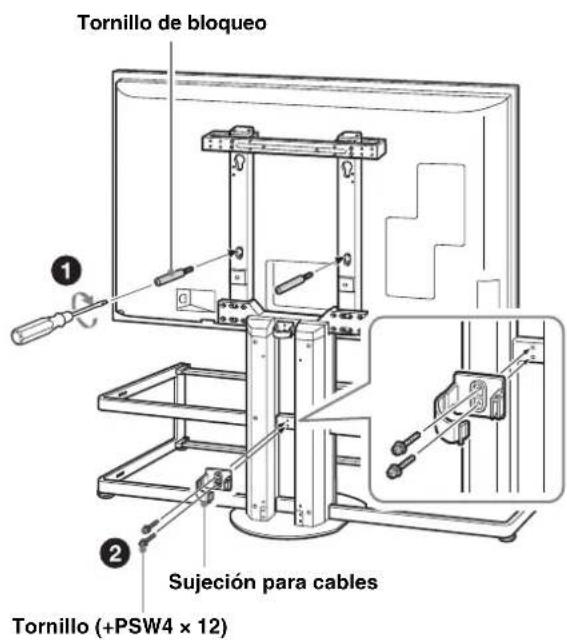

2. Fije firmemente el televisor y el soporte de suelo, y coloque las sujeciones para cables.

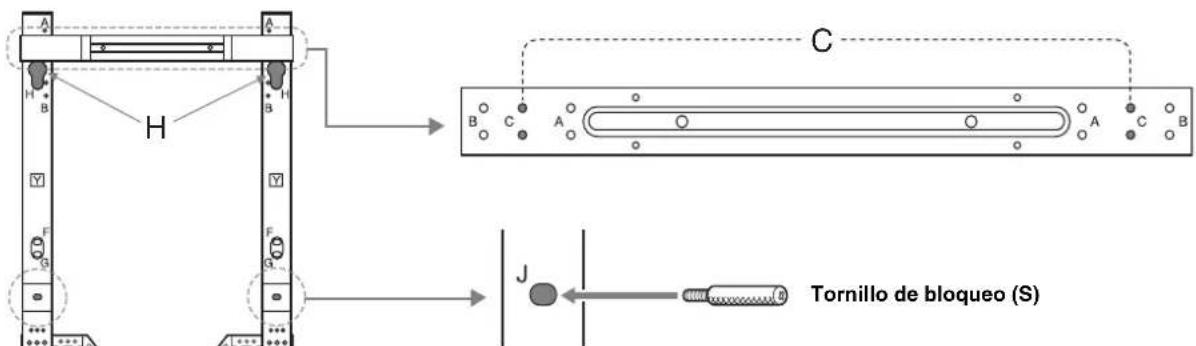

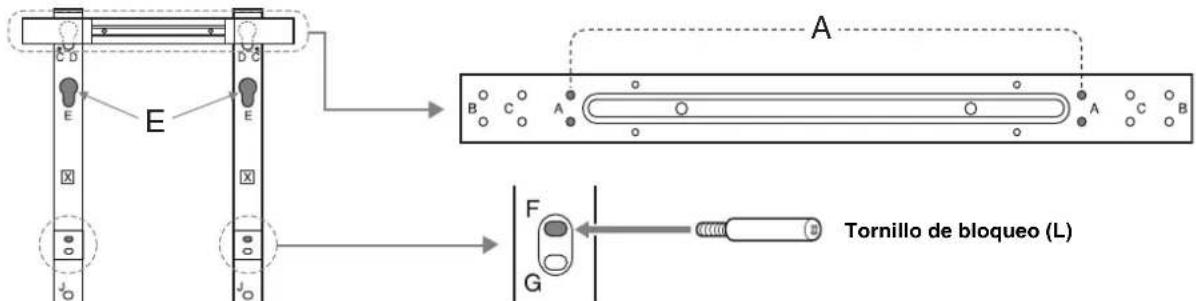

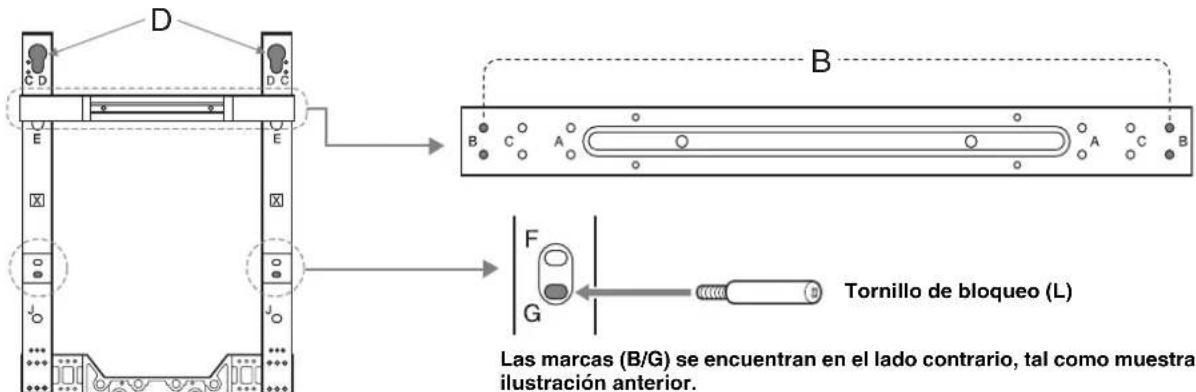

Consultando la tabla o el esquema de las ubicaciones de los ganchos y tornillos en la página 13, localice los orificios para los tornillos y apriete firmemente los dos tornillos de bloqueo (L) suministrados a los orificios. En los modelos que se indican a continuación, utilice los dos tornillos de bloqueo (S) suministrados: KDL-52X2000, KDL-46X2000, KDL-40X2000. 2. Coloque el dispositivo de sujeción de cables en la parte posterior del pilar central mediante los dos tornillos (+PSW4 × 12) suministrados.

Notas:

• Si no se usan los dos tornillos de bloqueo para fijar el televisor, este podría caerse y provocar lesiones. Si utiliza un destornillador eléctrico, establezca el ajuste de par en 1,5 N·m {15 kgf·cm} aproximadamente.

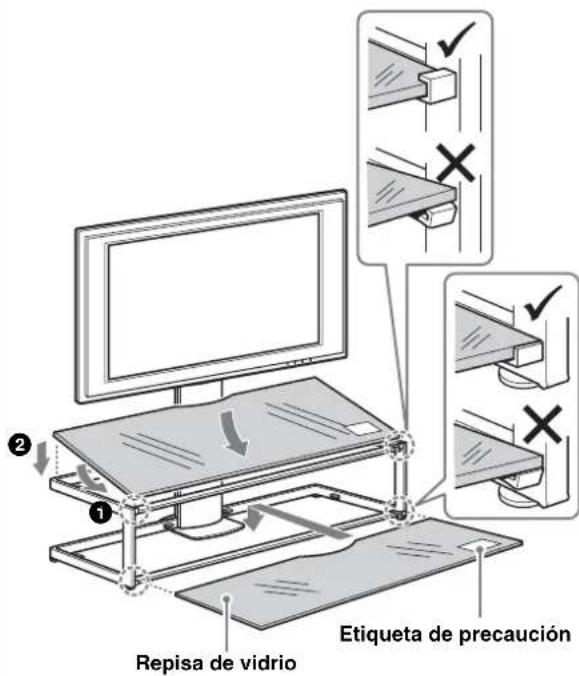

Paso 5: Fijación de las repisas de vidrio

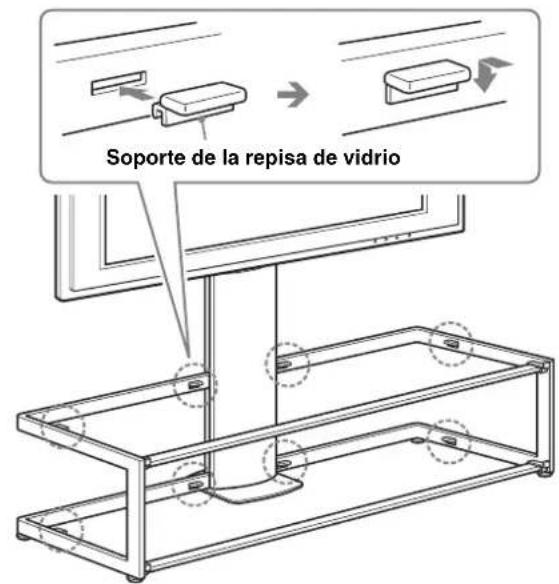

1. Fije al armazón los ocho soportes de la repisa de vidrio.

Nota:

Inserte los soportes de la repisa de vidrio en los orificios del armazón y compruebe que estén nivelados y en paralelo.

2. Instale primero la repisa de vidrio inferior y, a continuación, instale la repisa de vidrio superior.

Notas:

• Tenga cuidado de no pillarse los dedos entre el armazón y las repisas de vidrio al colocarlas.
• Introduzca la repisa de vidrio después de instalar el televisor en el soporte de suelo. En caso contrario, puede golpear el vidrio con el televisor durante la instalación y podrá dañarse el producto o provocar lesiones personales.
• Para colocar la repisa de vidrio en el soporte de suelo, sujétela de tal modo que la etiqueta de "precaución" aparezca en la parte frontal derecha, tal como se muestra en la ilustración.

Paso 6: Conexión de los cables

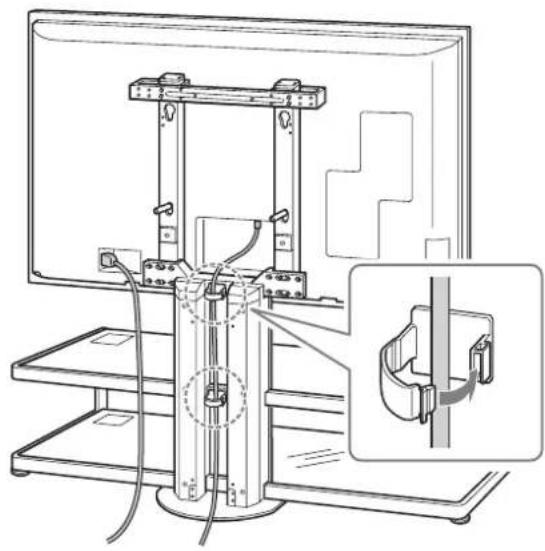

1. Conecte al televisor los cables de alimentación de CA y de conexión.

Conecte los cables y hágalos pasar por las sujeciones hasta la parte posterior del pilar central.

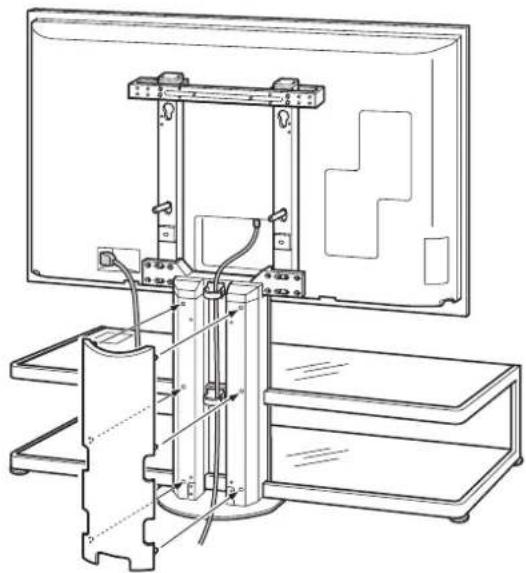

2. Fije el panel de soporte del pilar posterior.

Paso 7:

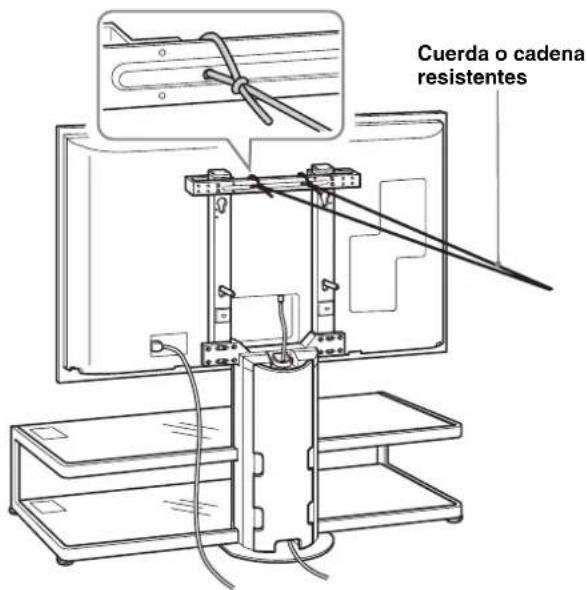

Medidas de seguridad para evitar el vuelco

ADVERTENCIA

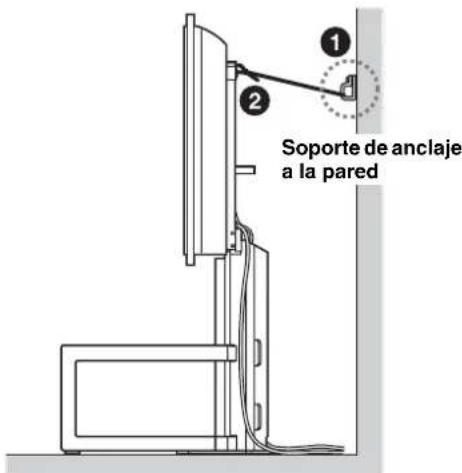

Tome las debidas precauciones para evitar que el soporte de sueño se vuelque y cause posibles lesiones y daños materiales.

Prepare antes una cuerda resistente o una correa y un soporte de anclaje a la pared como los que suelen encontrarse en el mercado.

Fije el soporte de anclaje a la pared en una pared sólida. 2. Pase la cuerda o la correa por los dos orificios de la barra y tense el otro extremo de la cuerda o la correa en el soporte de anclaje a la pared.

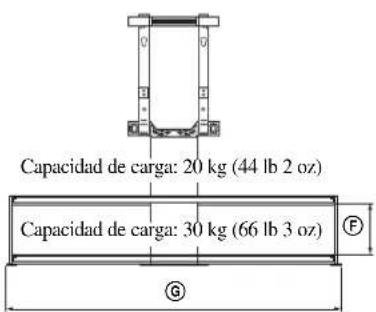

Especificaciones

Nota sobre la capacidad de carga

No coloque nunca equipo que supere el peso máximo soportado por las repisas de vidrio, ya que podrían romperse y provocar lesiones.

Dimensiones: mm(pulgadas)	A1	.393 (54 7/8)
	B1	.425 (56 1/8)
	C6	16 (24 3/8)
	D4	19 (16 1/2)
	E4	62 (18 1/4)
	F2	20 (8 3/4)
	G1	.451 (57 1/4)
	H1	.094 (43 1/8)
	I2	97 (11 3/4)
Peso: 48 kg (105 lb 14 oz)

El dibujo y las especificaciones están sujetos a cambios sin previo aviso.

Tabla o esquema de las ubicaciones de los ganchos y tornillos

Modelo	Ubicación del gancho	Ubicación del tornillo de bloqueo	Ubicación de la barra/ armazón de soporte
KDL-46X3500/KDL-46X3000/KDL-46W3000/KDL-46V3000/KDL-40X3500/KDL-40X3000/KDL-40W3000/KDL-40V3000	E	F	A

Las MARCAS (A/F) se encuentran en el lado contrario, tal como muestra la ilustración anterior.

Modelo	Ubicación del gancho	Ubicación del tornillo de bloqueo	Ubicación de la barra/armazón de soporte
KDL-52X3500/KDL-52W3000 D G B

Modelo	Ubicación del gancho	Ubicación del tornillo de bloqueo	Ubicación de la barra/armazón de soporte
KDL-52X2000/KDL-46X2000/KDL-40X2000 H J	C

Las MARCAS (C/J) se encuentran en el lado contrario, tal como muestra la ilustración anterior.
