SUFL62 - Mobile TV SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mobile TV
Marca	Sony
Modello	SUFL62
Peso	48 kg (105 libbre 14 once)
Materiale principale	Metallo, vetro temperato
Numero di ripiani in vetro	2
Capacità di carico per ripiano	Non specificata (rispettare il limite indicato nell'illustrazione)
Dimensioni (appross.)	Larghezza: 1394 mm (54 7/8 pollici), Profondità: 425 mm (16 3/4 pollici), Altezza: 1094 mm (43 1/8 pollici)
Compatibilità TV	KDL-52X3500, KDL-52W3000, KDL-52X2000, KDL-46X3500, KDL-46X3000, KDL-46W3000, KDL-46V3000, KDL-46X2000, KDL-40X3500, KDL-40X3000, KDL-40W3000, KDL-40V3000, KDL-40X2000 (e altri modelli secondo il manuale)
Installazione	Da due persone minimo; richiede un cacciavite a stella
Sicurezza	Ancoraggio a parete obbligatorio (corda o catena non fornita)
Manutenzione e pulizia	Panno morbido e asciutto; per macchie ostinate, panno leggermente umido con sapone neutro, poi asciugare con un panno asciutto. Non utilizzare diluente o benzina.
Contenuto della confezione	Telaio, pilastro centrale, 2 ripiani in vetro, 8 supporti per ripiani, 2 ganci, 1 passacavi, viti varie
Garanzia	Non specificata

Domande frequenti - SUFL62 SONY

Quali sono le dimensioni esatte del mobile SUFL62?

Le dimensioni approssimative sono: larghezza 1394 mm, profondità 425 mm, altezza 1094 mm. Consultare lo schema nel manuale per le misure precise.

Qual è il peso massimo supportato dai ripiani in vetro?

Il manuale non fornisce un valore esatto. È indicato di non superare il peso massimo indicato nell'illustrazione. Per evitare rotture, non posizionare apparecchiature pesanti senza verificare.

Posso installare un televisore diverso da quelli elencati?

Il mobile è progettato per i modelli elencati nel manuale. Per altri televisori, fare riferimento al manuale di istruzioni fornito con il televisore per verificare la compatibilità.

Come fissare il mobile al muro per evitare che si ribalti?

Utilizzare una corda o una catena (non fornita) e un supporto di fissaggio a parete. Far passare la corda attraverso i fori del profilato e fissarla al muro. Seguire le istruzioni passo passo nel manuale.

Il mobile viene fornito con le viti di fissaggio per il televisore?

Sì, il mobile viene fornito con viti di fissaggio (S e L) e ganci. Verificare l'elenco dei pezzi nel manuale per i modelli compatibili.

Posso montare il mobile da solo?

No, l'installazione deve essere effettuata da almeno due persone a causa del peso e delle dimensioni. Una sola persona rischia di ferirsi o danneggiare il mobile.

Come pulire il mobile SUFL62?

Utilizzare un panno morbido e asciutto. Per le macchie ostinate, un panno leggermente umido con sapone neutro, poi asciugare con un panno asciutto. Non utilizzare mai diluente, benzina o prodotti chimici.

Il vetro dei ripiani è resistente?

Sì, il vetro è temperato, ma rimane fragile. Evitare urti, oggetti appuntiti e non appoggiarsi sopra. In caso di crepe, non utilizzare il mobile.

Come far passare i cavi del televisore?

Utilizzare il passacavi fornito. Fissarlo sul retro del pilastro centrale con le viti fornite, quindi far passare i cavi all'interno per nasconderli.

Cosa fare se un pezzo è mancante o danneggiato?

Contattare il rivenditore Sony o il servizio post-vendita. Conservare l'elenco dei pezzi del manuale per facilitare la richiesta.

MANUALE UTENTE SUFL62 SONY

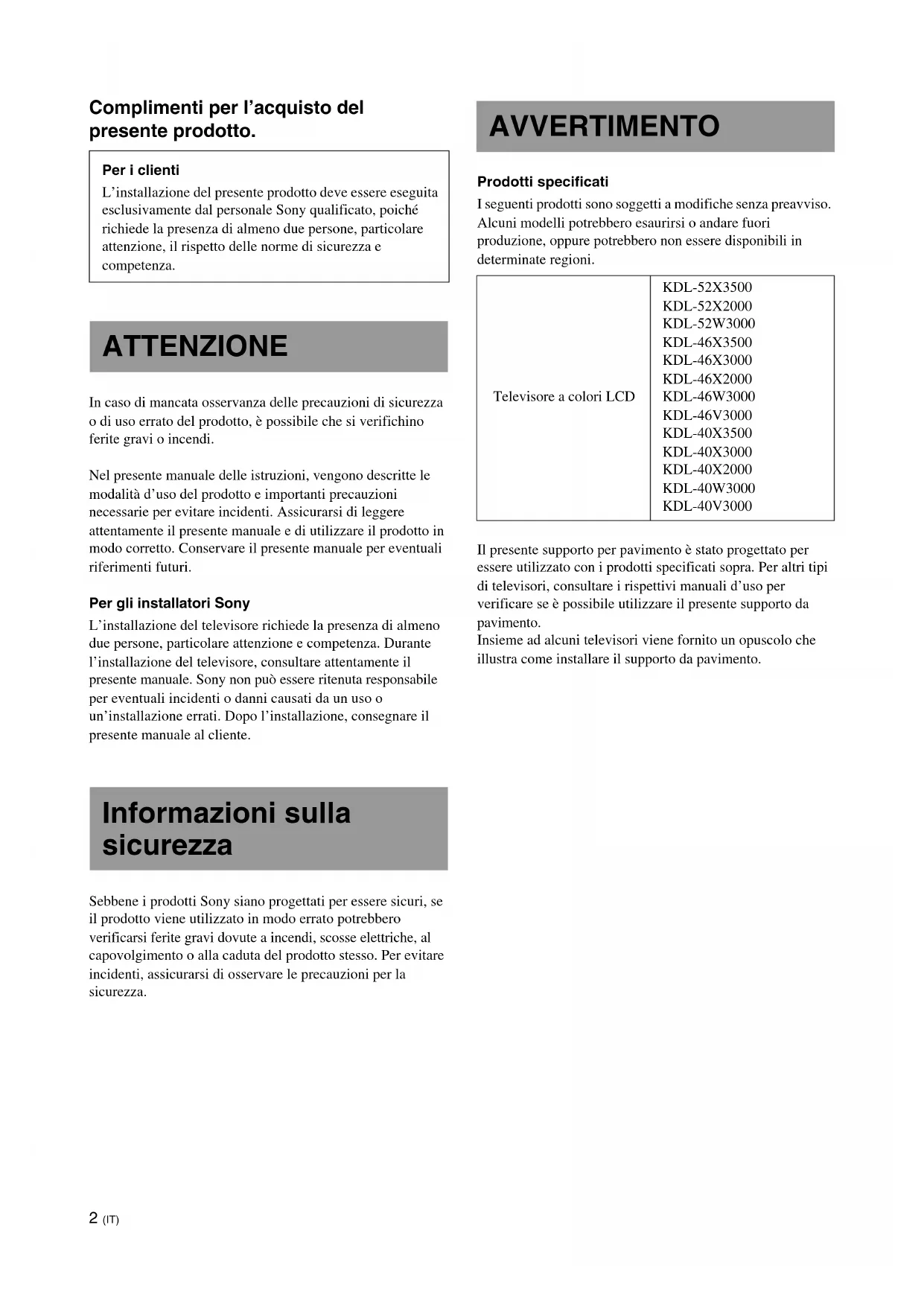

Complimenti per l'acquisto del presente prodotto.

Per i clienti

L'installazione del presente prodotto deve essere eseguita esclusivamente dal personale Sony qualificato, poiché richiede la presenza di almeno due persone, particolare attenzione, il rispetto delle norme di sicurezza e competenza.

ATTENZIONE

In caso di mancata osservanza delle precauzioni di sicurezza o di uso errato del prodotto, è possibile che si verifichino ferite gravi o incendi.

Nel presente manuale delle istruzioni vengono descritte le modalità d'uso del prodotto e importanti precauzioni necessarie per evitare incidenti. Assicurarsi di leggere attentamente il presente manuale e di utilizzare il prodotto in modo corretto. Conservare il presente manuale per eventuali riferimenti futuri.

Per gli installatori Sony

L'installazione del televisore richiede la presenza di almeno due persone, particolare attenzione e competenza. Durante l'installazione del televisore, consultare attentamente il presente manuale. Sony non può essere ritenuta responsabile per eventuali incidenti o danni causati da un uso o un'installazione errati. Dopo l'installazione, consegnare il presente manuale al cliente.

Informazioni sulla sicurezza

Sebbene i prodotti Sony siano progettati per essere sicuri, se il prodotto viene utilizzato in modo errato potrebbero verificarsi ferite gravi dovute a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto stesso. Per evitare incidenti, assicurarsi di osservare le precauzioni per la sicurezza.

AVVERTIMENTO

Prodotti specificati

I seguenti prodotti sono soggetti a modifiche senza preavviso. Alcuni modelli potrebbero esaurirsi o andare fuori produzione, oppure potrebbero non essere disponibili in determinate regioni.

Televisore a colori LCD	KDL-52X3500
	KDL-52X2000
	KDL-52W3000
	KDL-46X3500
	KDL-46X3000
	KDL-46X2000
	KDL-46W3000
	KDL-46V3000
	KDL-40X3500
	KDL-40X3000
	KDL-40X2000
	KDL-40W3000
	KDL-40V3000

Il presente supporto per pavimento è stato progettato per essere utilizzato con i prodotti specificati sopra. Per altri tipi di televisori, consultare i rispettivi manuali d'uso per verificare se è possibile utilizzare il presente supporto da pavimento.

Insieme ad alcuni televisori viene fornito un opuscolo che illustra come installare il supporto da pavimento.

ATTENZIONE

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortali a causa di incendi o scosse elettriche oppure in seguito al capovolgimento del prodotto.

L'installazione dei prodotti deve essere eseguita esclusivamente da personale Sony qualificato.

Il televisore e il supporto da pavimento sono molto pesanti, pertanto se l'installazione viene effettuata da persone non qualificate potrebbero verificarsi lesioni gravi.

Assicurarsi di prendere le dovute precauzioni in modo che il supporto da pavimento non si capovolga.

Diversamente, è possibile che il televisore si capovolga causando ferite. Fissare saldamente il televisore a una parete, colonna e simili onde evitare che si capovolga.

Assicurarsi di installare il supporto da pavimento su un pavimento solido e piano.

Non installare il supporto da pavimento in modo che penda da un lato, onde evitare che il supporto stesso si capovolga o che il televisore cada provocando ferite a persone o danni. Se il supporto da pavimento viene installato su una superficie morbida quale un tappeto, prima appoggiarvi sopra un pannello.

Non utilizzare un supporto da pavimento danneggiato.

Non utilizzare il supporto da pavimento se presenta delle incrinature. Il vetro potrebbe rompersi facendo rovesciare il televisore, provocando lesioni gravi o danni.

Supporto da pavimento incrinato

Non appoggiarsi né aggrapparsi al televisore.

Il supporto da pavimento potrebbe capovolgersi, oppure il televisore potrebbe cadere causando ferite gravi o mortali.

Impedire ai bambini di salire sul supporto da pavimento o di arrampicarsi sui ripiani.

Se i bambini si arrampicano sul supporto da pavimento o giocano tra i ripiani, potrebbero subire lesioni gravi o mortali causate dalla rottura del vetro o dal rovesciamento del supporto da pavimento e del televisore.

Non salire sul supporto da pavimento.

Si potrebbe cadere oppure rompere il vetro e provocare lesioni.

Non ostruire le prese di ventilazione del televisore.

Se le prese di ventilazione vengono coperte, ad esempio con un panno e simili, il televisore potrebbe surriscaldarsi provocando incendi.

Evitare che il cavo di alimentazione o il cavo di collegamento rimangano incastrati.

• Durante l'installazione del televisore sul supporto da pavimento, evitare che il cavo di alimentazione o il cavo di collegamento rimangano incastrati. Se tali cavi vengono danneggiati, è possibile che si verifichino incendi o scosse elettriche.
• Durante il trasporto del supporto da pavimento, non camminare sul cavo di alimentazione o sul cavo di collegamento. Diversamente, tali cavi potrebbero danneggiarsi e causare incendi o scosse elettriche.

Evitare di inciampare sul cavo di alimentazione o sui cavi di collegamento.

Si potrebbe cadere oppure provocare il rovesciamento del supporto da pavimento e causare lesioni.

Non spostare il supporto da pavimento quando il televisore è collegato o in presenza di dispositivi collegati all'interno.

Se si sposta il supporto da pavimento insieme al televisore, si potrebbero subire lesioni alla schiena, oppure il supporto da pavimento potrebbe rovesciarsi e provocare gravi lesioni. Anche i dispositivi collegati

all'interno potrebbero cadere provocando la rottura del ripiano in vetro o altri danni alla proprietà.

AVVERTIMENTO

Se le precauzioni riportate di seguito non vengono rispettate, è possibile causare ferite o danni a oggetti.

Non installare apparecchi diversi da quelli specificati.

• Il presente supporto da pavimento è stato progettato per essere utilizzato esclusivamente con i prodotti specificati. Se vengono installati apparecchi diversi da quelli specificati, è possibile che cadano o si rompano, causando ferite.
• Non collocare oggetti quali vasi, ceramiche e così via sul supporto da pavimento.
• Non apportare modifiche al supporto da pavimento.
• Non collocare oggetti caldi sul supporto da pavimento. Il calore potrebbe provocare lo scolorimento o la deformazione del supporto da pavimento. Non collocare sul supporto da pavimento oggetti che potrebbero danneggiare il vetro.

Assicurarsi di fissare saldamente il televisore.

Fissare il televisore al supporto da pavimento utilizzando le viti in dotazione. Se il televisore non viene installato in modo saldo, è possibile che cada oppure che il supporto da pavimento si capovolga causando ferite.

Non applicare pressione eccessiva sul vetro, né sottoporlo ad urti di alcun genere.

Durante l'installazione del televisore, non applicare pressione eccessiva sul supporto da pavimento con le mani. Non colpire il supporto da pavimento con oggetti quali un cacciavite e simili, onde evitare che il vetro si rompa causando ferite.

Durante il trasporto del supporto da pavimento

Se il supporto da pavimento viene spostato da una sola persona o senza osservare le procedure corrette, è possibile procurarsi ferite. Per evitare tale problema, assicurarsi di seguire le precauzioni riportate di seguito.

• Assicurarsi che il supporto da pavimento venga trasportato da almeno due persone e solo dopo aver rimosso il televisore, i dispositivi collegati e i ripiani in vetro.
• Non trascinare il supporto da pavimento. Le parti di base del supporto da pavimento potrebbero staccarsi e danneggiare il pavimento.
• Prestare attenzione a non schiacciarsi le mani o i piedi nella lastra inferiore.
• Durante il trasporto del supporto da pavimento, non afferrare il ripiano di vetro.

Non sottoporre il vetro ad urti eccessivi.

Sebbene il presente supporto da pavimento sia costruito in vetro temperato, occorre maneggiarlo con cura.

Se il vetro si rompe, i frammenti potrebbero causare ferite.

Osservare pertanto le precauzioni riportate di seguito.

Non colpire il vetro né lasciarvi cadere sopra oggetti appuntiti. Evitare urti eccessivi. Non graffiare né colpire il vetro con oggetti appuntiti. - Non urtare gli spigoli del vetro con oggetti pesanti, quale un aspirapolvere.

Note sulla capacità di carico

Non collocare dispositivi che superino il peso massimo di ogni ripiano, come indicato nell'illustrazione.

Diversamente, i ripiani potrebbero rompersi.

Note sull'installazione

• Durante il montaggio, stendere il materiale di imballaggio sul pavimento per evitare danni al pavimento stesso.
• Installare il supporto da pavimento su un pavimento solido e piano. Non installare il supporto da pavimento in posizione angolata o in pendenza. Onde evitare quanto riportato sopra, osservare le seguenti precauzioni.
• Non installare il supporto da pavimento in luoghi soggetti a luce solare diretta o in prossimità di impianti di riscaldamento. Non installare il supporto da pavimento in luoghi soggetti a temperature elevate o umidi né in esterni.

Note sull'uso

Per mantenere pulito il supporto da pavimento, pulirlo periodicamente con un panno morbido asciutto. Rimuovere le macchie persistenti strofinando con un panno leggermente inumidito con un detergente delicato. Subito dopo, asciugare l'area con un panno morbido e asciutto. Non utilizzare sostanze chimiche, quali solventi o benzene, onde evitare di danneggiare la finitura del supporto da pavimento.

Per gli installatori Sony

Assicurarsi di leggere attentamente le precauzioni per la sicurezza precedentemente descritte e di prestare particolare attenzione durante l'installazione, la manutenzione, i controlli e le riparazioni del presente prodotto.

Assicurarsi che l'installazione venga eseguita da almeno due persone.

Assicurarsi che l'installazione del televisore sul supporto da pavimento venga eseguita da almeno due persone. Se l'installazione viene eseguita da una sola persona, è possibile causare incidenti o ferite. Assicurarsi che durante l'installazione non vi siano bambini presenti.

Assicurarsi che il supporto da pavimento venga montato saldamente seguendo le istruzioni.

Se una vite non viene serrata in modo sicuro o cade, il supporto da pavimento potrebbe rovesciarsi provocando ferite a persone o danni.

Prestare attenzione a non ferirsi le mani o le dita durante il montaggio.

Prestare attenzione a non ferirsi le mani o le dita durante il montaggio del supporto da pavimento e l'installazione del televisore.

Assicurarsi che il televisore venga installato saldamente seguendo le istruzioni.

Serrare saldamente le viti. Se il televisore non viene fissato correttamente, è possibile che cada causando ferite.

Punto 1:

Verifica dei componenti

Punto 2:

Montaggio del supporto da pavimento

Nome Quantità
Telao
Colonna centrale
Ripiano in vetro
Supporto per ripiano in vetro
Gancio
Fermacavi
Vite (+PSW4 × 12)	2
Vite del gancio (+PSW5 × 16)	2
Vite del gancio (+PSW6 × 16)	2
Vite (+PSW5 × L25)	4
Vite di bloccaggio (S) 2
Vite di bloccaggio (L)	2

Prima di procedere al montaggio, assicurarsi di disporre di un cacciavite Phillips compatibile con le viti di cui sopra.

ATTENZIONE

Se il cavo di alimentazione rimane incastrato o tra le parti dell'apparecchio, è possibile che si verifichino cortocircuiti o scosse elettriche. Prestare attenzione a non inciampare nel cavo di alimentazione o nel cavo di collegamento, onde evitare che il supporto da pavimento si capovolga o causi ferite.

Stabilire la posizione di installazione e collocarvi il supporto da pavimento prima di installare il televisore.

Poiché il televisore è pesante, si consiglia di stabilire in anticipo la posizione di installazione e di montare il supporto da pavimento direttamente su di esso.

1

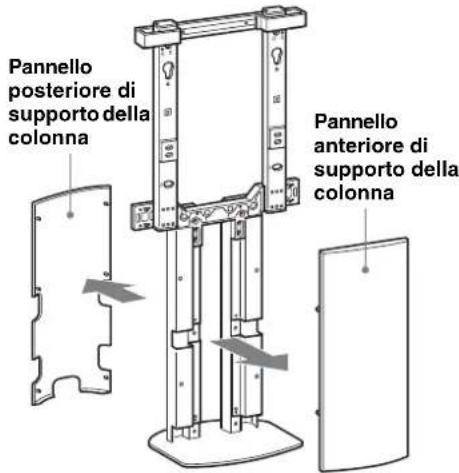

Staccare alla colonna centrale i pannelli anteriore e posteriore di supporto della colonna.

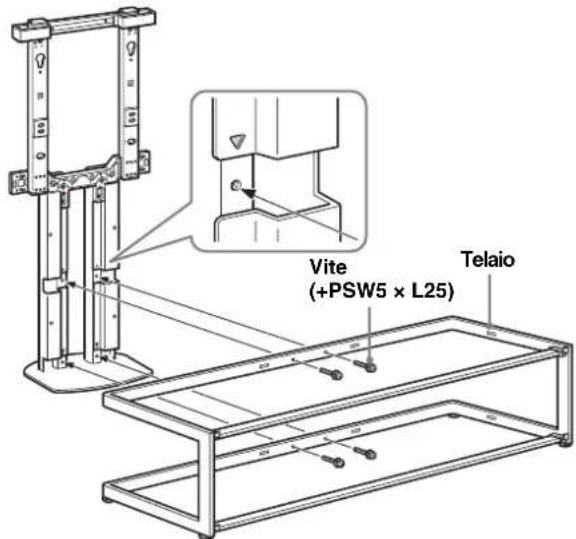

2 Fissare la colonna centrale al telaio.

Far combaciare i fori per le viti sul telaio e i segni "V" sulla colonna centrale, quando si fissano con le quattro viti in dotazione (+PSW5× L25)

Note

• Assicurarsi che il montaggio del supporto da pavimento venga eseguito da almeno due persone. Fissare la colonna centrale al telaio con le quattro viti, quindi serrare le viti.
• Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 1,5 N·m {15 kgf·cm}.

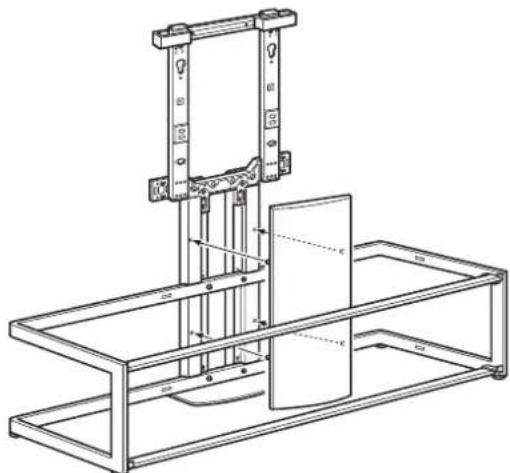

3 Fissare il pannello anteriore di supporto della colonna.

Nota

Prima di fissare il pannello anteriore di supporto della colonna, verificare che le quattro viti siano serrate in modo saldo.

Punto 3: Preparazione all'installazione del televisore

Se si desidera installare un televisore non specificato a pagina 2, accertarsi di consultare l'opuscolo informativo fornito insieme a tale televisore.

Utenti KDL-46X3500, KDL-46X3000, KDL-46W3000, KDL-46V3000, KDL-40X3500, KDL-40X3000, KDL-40W3000, KDL-40V3000: le procedure per la regolazione della posizione del telaio di supporto non sono necessarie. Seguire la procedura alla parte 3 di quel punto.

1 Staccare la traversa e il telaio di supporto.

Nota

Prestare attenzione a non far cadere la traversa e il telaio di supporto durante la rimozione.

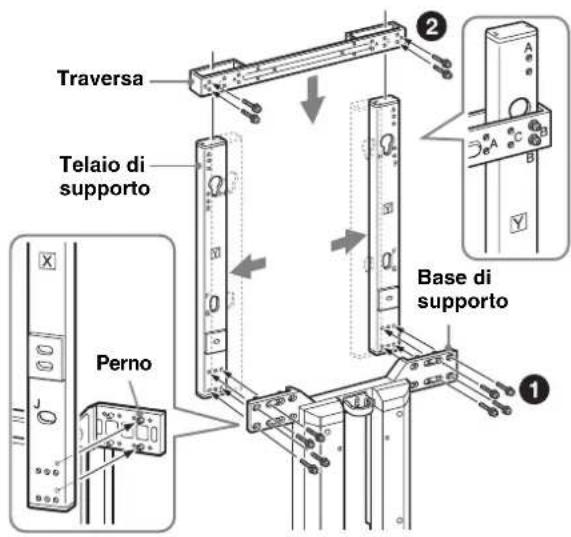

2 Regolazione della posizione del telaio di supporto.

A

Fissare il telaio di supporto alla base di supporto, facendo combaciare i fori del telaio di supporto con i perni della base di supporto, quando si fissano le otto viti rimosse nella parte 1, come illustrato in figura. 2 Allineare il foro "B" della traversa e il foro "B" del telaio di supporto, quando si fissano con le quattro viti rimosse nella parte 1.

B

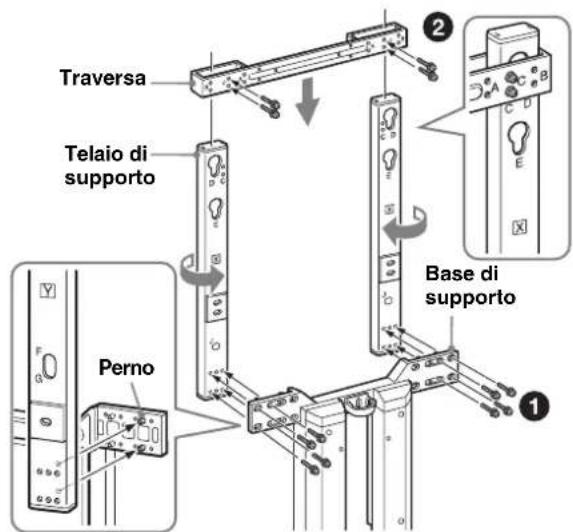

Per KDL-52X2000, KDL-46X2000, KDL-40X2000

Girare il telaio di supporto, in modo tale che il segno "Y" sia rivolto in avanti. Fissare il telaio di supporto alla base di supporto, facendo combaciare i fori del telaio di supporto con i perni della base di supporto, quando si fissano le otto viti rimosse nella parte 1, come illustrato in figura. 2 Allineare il foro "C" della traversa e il foro "C" del telaio di supporto, quando si fissano con le quattro viti rimosse nella parte 1.

Nota

Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 1,5 N·m {15 kgf·cm}.

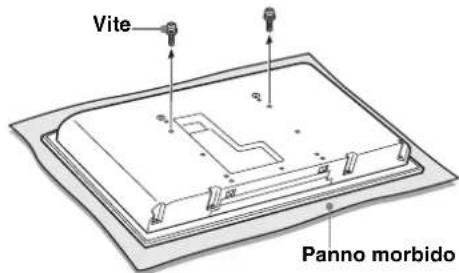

3 Rimuovere il supporto da tavolo dal televisore.

Se il televisore non è attaccato a un supporto da tavolo, questa procedura non è necessaria.

Prima di staccare il supporto da tavolo, staccare tutti i cavi dal televisore.

Rimuovere le quattro viti alla parte posteriore del televisore e staccare il supporto da tavolo.

Solo per KDL-46X2000, KDL-40X2000: rimuovere le due viti presenti nella parte posteriore del televisore.

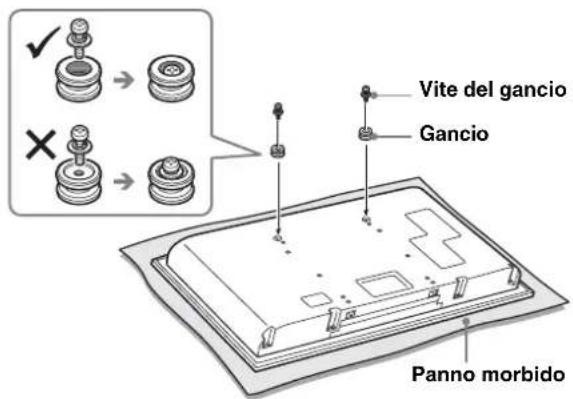

4 Fissare i due ganci sulla parte posteriore del televisore.

Posizionare il televisore, con lo schermo rivolto verso il basso, su una superficie stabile coperta da un panno morbido.

Agganciare i due gancetti in dotazione alle due viti anch'esse in dotazione (+PSW6× 16)

Per i seguenti modelli, utilizzare invece le due viti (+PSW5× 16) in dotazione:

KDL-52X2000, KDL-46X2000, KDL-40X2000

Punto 4: Installazione del televisore

Se si desidera installare un televisore non specificato a pagina 2, accertarsi di consultare l'opuscolo informativo fornito insieme a tale televisore.

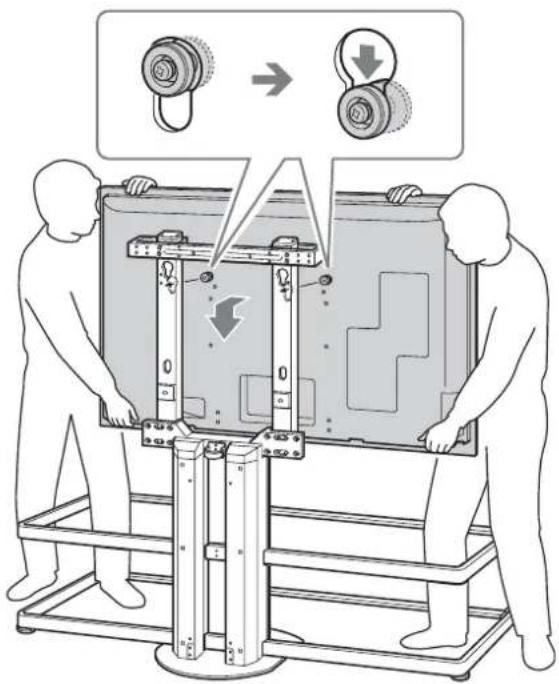

1 Fissare il televisore al supporto da pavimento.

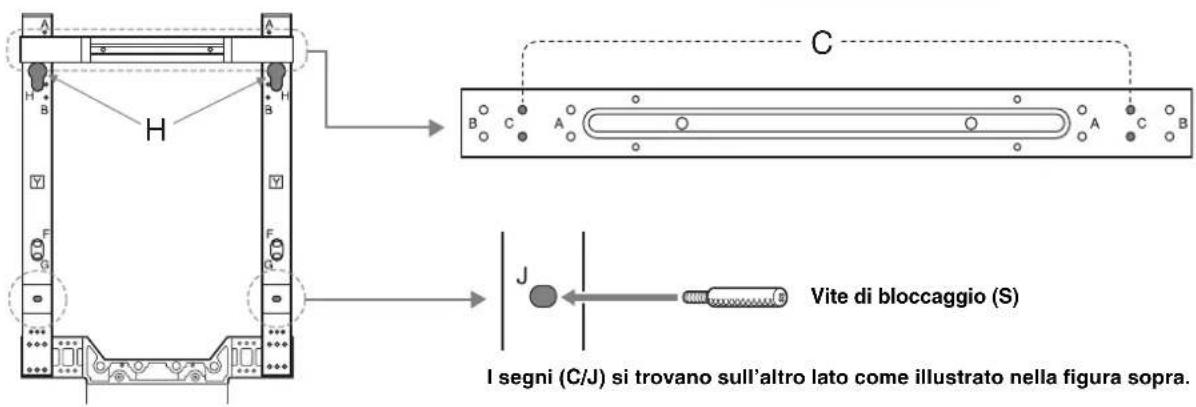

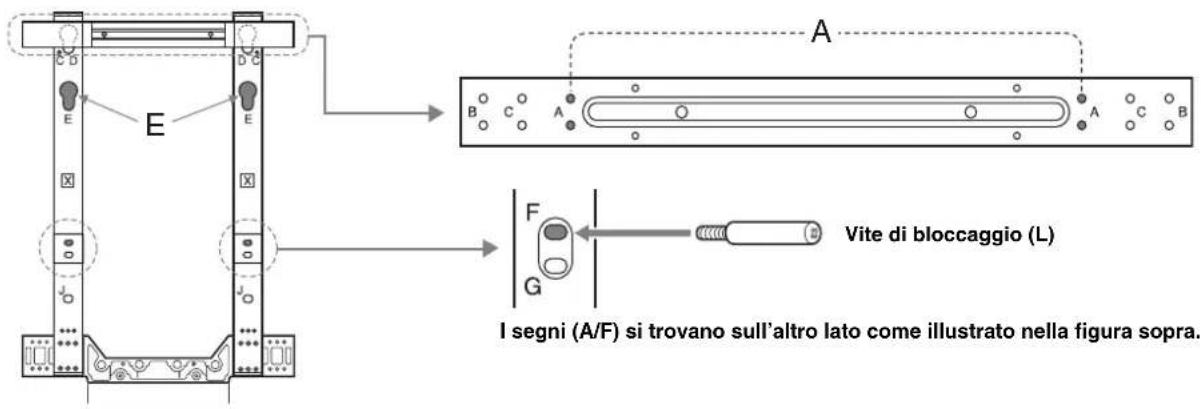

Facendo riferimento alla tabella o allo schema per la posizione di gancetti e viti a pagina 13, inserire i due gancetti sulla parte posteriore del televisore nella parte superiore dei fori della colonna centrale.

Nota

Fare attenzione a non rovesciare il supporto da pavimento durante il fissaggio del televisore al supporto da pavimento.

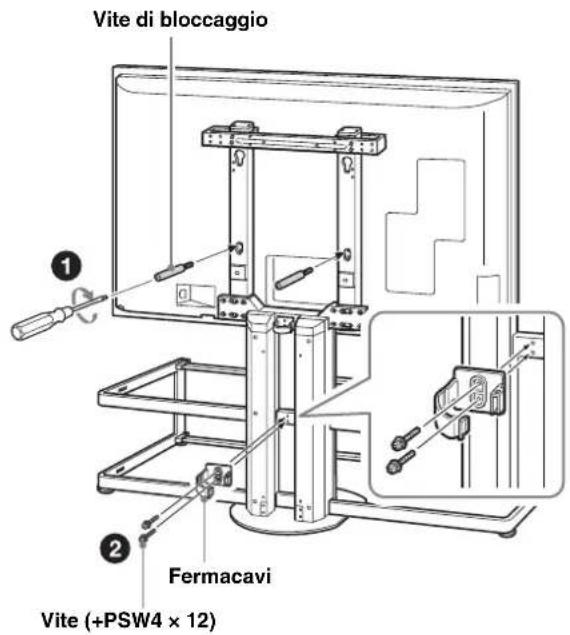

2 Fissare il televisore e il supporto da pavimento, quindi applicare il fermacavi.

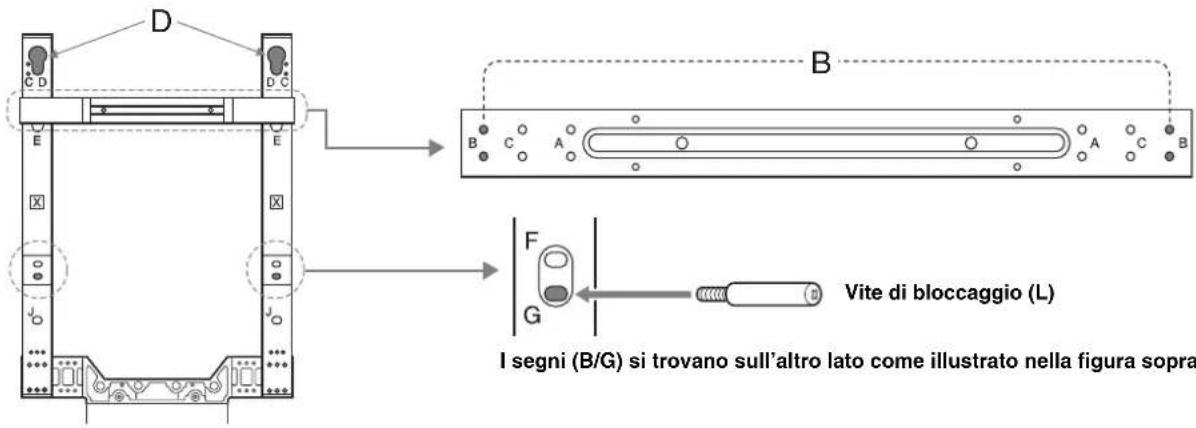

Facendo riferimento alla tabella o allo schema per la posizione di gancetti e viti a pagina 13, individuare i fori per le viti e fissarvi le due viti di bloccaggio (L) in dotazione. Per i seguenti modelli, utilizzare invece le due viti di bloccaggio (S) in dotazione: KDL-52X2000, KDL-46X2000, KDL-40X2000. 2 Applicare il fermacavi nella parte posteriore della colonna centrale, servendosi delle due viti in dotazione (+PSW4×12).

Note

• Il televisore potrebbe cadere, provocando lesioni personali, se non si utilizzano le due viti di bloccaggio per fissare il televisore.
• Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 1,5 N·m {15 kgf·cm}.

Punto 5: Montaggio dei ripiani in vetro

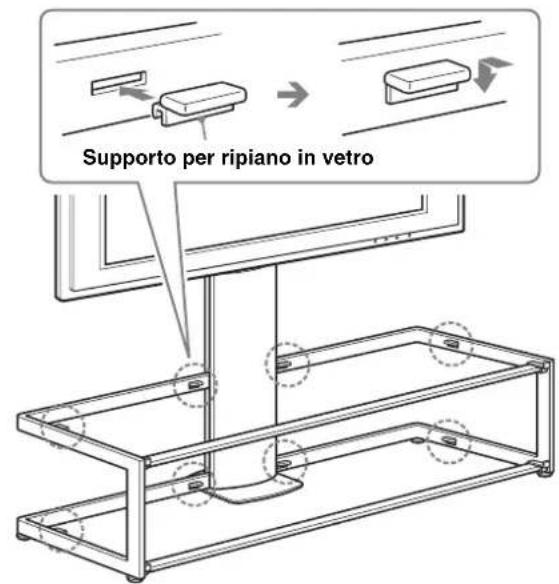

1 Fissare gli otto supporti per i ripiani in vetro al telaio.

Nota

Inserire i supporti e il ripiano in vetro nei fori del telaio e controllare che siano paralleli e ben centrati.

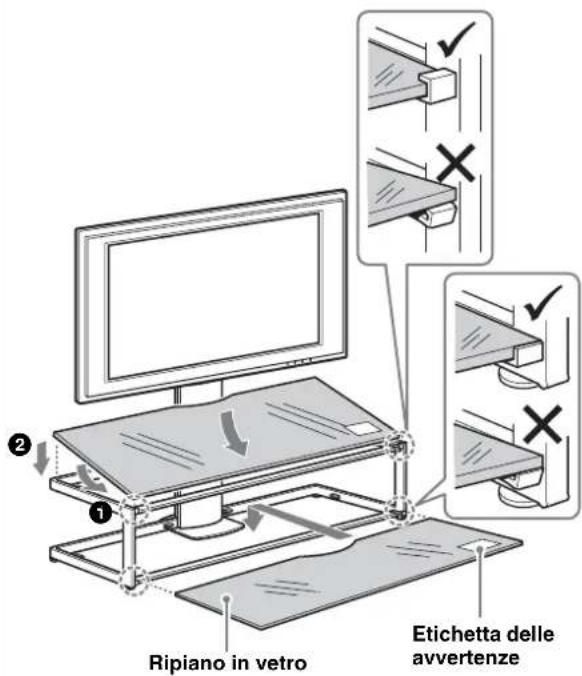

2 Installare prima il ripiano in vetro inferiore, poi installare il ripiano in vetro superiore.

Note

• Fare attenzione a non ferirsi le dita tra il telaio e i ripiani in vetro durante il montaggio dei ripiani in vetro.
• Inserire il ripiano in vetro dopo aver installato il televisore sul supporto da pavimento. Diversamente, è possibile colpire il vetro con il televisore durante l'installazione, causando danni al prodotto o ferite alle persone.
• Fissare i ripiani in vetro sul supporto da pavimento tenendo l'etichetta delle "avvertenze" nella parte anteriore destra, come illustrato.

Punto 6: Collegamento dei cavi

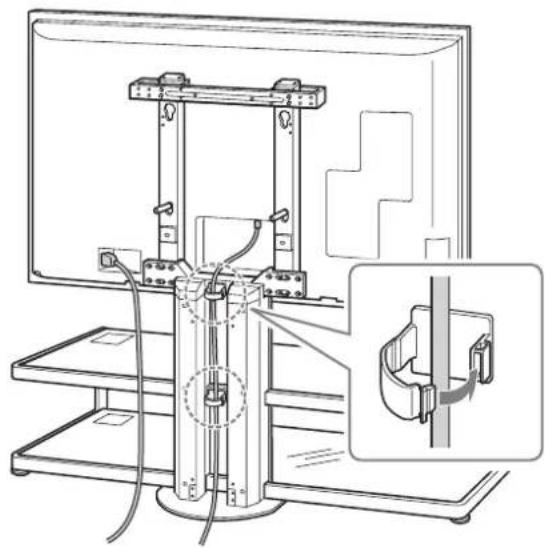

1. Collegare il cavo di alimentazione e gli altri cavi al televisore.

Collegare i cavi facendoli passare attraverso i fermacavi e lungo la parte posteriore della colonna centrale.

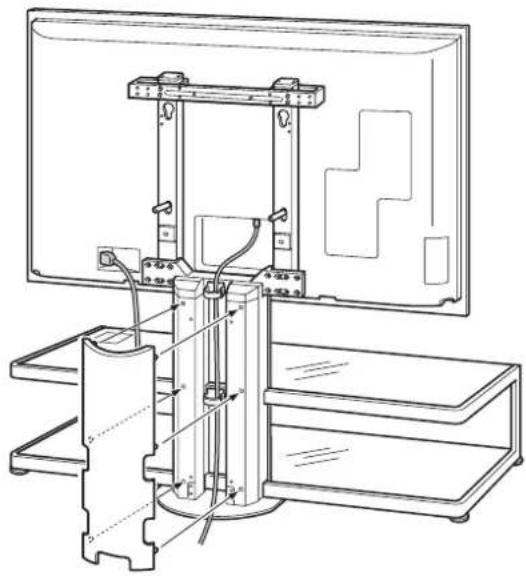

2. Fissare il pannello posteriore di supporto della colonna.

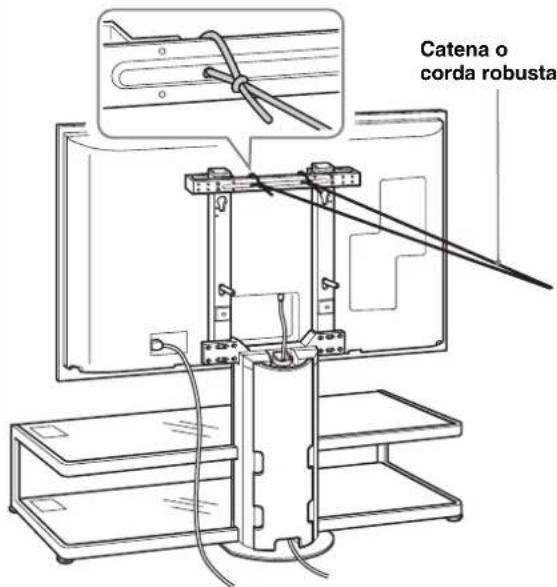

Punto 7:

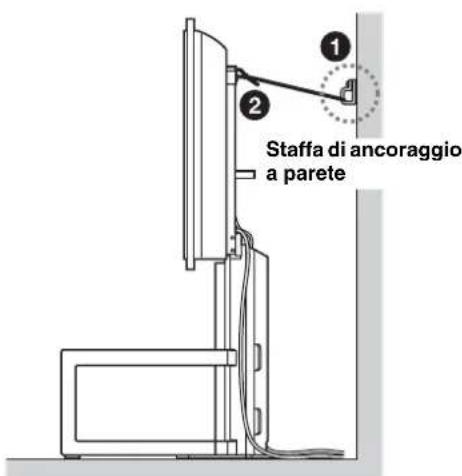

Misure di sicurezza per evitare che il supporto si capovolga

ATTENZIONE

Assicurarsi di prendere le dovute precauzioni in modo che il supporto da pavimento non si capovolga provocando eventuali lesioni e danni.

A tale scopo, preparare una catena o una corda robusta del tipo disponibile in commercio e una staffa di ancoraggio a parete.

Fissare la staffa di ancoraggio a parete a una parete robusta. 2. Infilare la corda o la catena in entrambi i fori della traversa, quindi serrare l'altra estremità della corda o della catena alla staffa di ancoraggio alla parete.

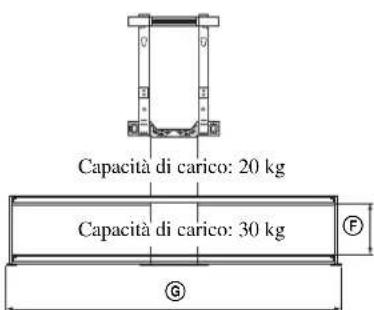

Caratteristiche tecniche

Nota sulla capacità di carico

Non collocare sui ripiani in vetro dispositivi il cui peso superi il peso massimo consentito, poiché potrebbero rompersi provocando lesioni.

Dimensioni: mm A	1.393
	B1.425
	C616
	D419
	E462
	F220
	G1.451
	H1.094
	I297
Peso: 48 kg

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Tabella/diagramma posizione gancetti e viti

Nome del modello Posizione gancotto	Posizione viti di bloccaggio	Posizione traversa/TELAO di supporto
KDL-46X3500/KDL-46X3000/KDL-46W3000/KDL-46V3000/KDL-40X3500/KDL-40X3000/KDL-40W3000/KDL-40V3000	E	F
		A

Nome del modello Posizione gancotto	Posizione viti di bloccaggio	Posizione traversa/ telaio di supporto
KDL-52X3500/KDL-52W3000 D G B

Nome del modello Posizione gancotto	Posizione viti di bloccaggio	Posizione traversa/ telaio di supporto
KDL-52X2000/KDL-46X2000/KDL-40X2000 H J C
