ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CG 36DL HITACHI

Όπου είναι απαραίτητο πρέπει να φοριούνται γάντια, π.χ., κατά τη συναρμολόγηση του εξοπλισμού κοπής. Χρησιμοποιείτε αντι – ολισθητικά και ενισχυμένα υποδήματα. Μπορεί να παρουσιαστεί προωστική ισχύς λεπίδας όταν η περιστρεφόμενη λεπίδα έρθει σε επαφή με ένα στερεό αντικείμενο στην κρίσιμη επιφάνεια. Μπορεί να προκληθεί μια επικίνδυνη αντίδραση έχοντας ως αποτέλεσμα τη βίαιη εξακόντιση ολόκληρης της συσκευής και του χειριστή της. Αυτό το φαινόμενο ονομάζεται προωστική ισχύς λεπίδας. Ως αποτέλεσμα, ο χειριστής μπορεί να χάσει τον έλεγχο της συσκευής κάτι το οποίο μπορεί να προκαλέσει σοβαρό ή θανατηφόρο τραυματισμό. Η προωστική ισχύς της λεπίδας είναι πιθανότερο να εμφανιστεί σε περιοχές όπου είναι δύσκολο να δει κάποιος το υλικό προς κοπή. TΙ ΕΙΝΑΙ ΤΙ? (Εικ. 1) A: Μοχλός: Σκανδάλη για την ενεργοποίηση της

B: Μοχλός ασφάλισης: Μοχλός μέσω του οποίου αποφεύγεται η εκ παραδρομής λειτουργία της

C: Κινητήρας: Κινητήρας με μορφή δίσκου, οδηγούμενος από μπαταρία. D: Κάλυμμα: Προστατεύει το χειριστή από ιπτάμενα

E: Μπαταρία: Πηγή τροφοδοσίας για το χειρισμό της

F: Πλήκτρο τροφοδοσίας: Πλήκτρο για την ενεργοποίηση (ON) ή την απενεργοποίηση (OFF) της συσκευής. G Επιλογή ταχύτητας: Επιλογή για τη ρύθμιση της ταχύτητας του κινητήρα. H Δεξί χερούλι: Χερούλι με μοχλό που βρίσκεται πάνω στη δεξιά πλευρά της συσκευής. I: Αριστερό χερούλι: Χερούλι που βρίσκεται πάνω στην αριστερή πλευρά της συσκευής. J: Στερεωτικό χερουλιού: Ασφαλίζει το χερούλι πάνω στη συσκευή

K: Ανάρτηση: Χρησιμοποιείται για προσάρτηση ενός ιμάντα ώμου ή αναρτήρα στη συσκευή. L: Ιμάντας ώμου: Εξάρτυση με μηχανισμό ελευθέρωσης για συνδυασμένη χρήση με μπαταρία. M: Ιμάντας ανάρτησης: Εξάρτυση με μηχανισμό ελευθέρωσης για συνδυασμένη χρήση με εφεδρικό πακέτο τροφοδοσίας. N: Λεπίδα (Προαιρετικά εξαρτήματα): Εργαλείο κοπής μεταλλικής λεπίδας. O: Κάλυμμα παξιμαδιού (Προαιρετικά εξαρτήματα): Κρατάει κάτω

P: Παξιμάδι εγκατάστασης M10 αριστερής πλευράς (Προαιρετικά εξαρτήματα): Ασφαλίζει τη λεπίδα στη

Q: Φορτιστής: Για φόρτιση της μπαταρίας. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάζετε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν τη χρήση. CG36DL / CG36DL (L) / CG36DAL / CG36DAL (L): Χλοοκόπτης μπαταρίας Διαβάζετε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό. Φοράτε πάντα τον κατάλληλο εξοπλισμό για την προστασία των ματιών. Να φοράτε πάντοτε προστατευτικά ακοής. Μην το εκθέσετε στην υγρασία. Κρατήστε μακριά τους παρευρισκόμενους. Αφαιρέστε τη μπαταρία πριν από τη ρύθμιση ή τον καθαρισμό και πριν αφήσετε το μηχάνημα χωρίς επίβλεψη για οποιαδήποτε χρονική

Μόνο για τις χώρες της ΕΕ Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2002/ 96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το

Είναι σημαντικό να διαβάσετε, να κατανοήσετε πλήρως και να τηρείτε τις ακόλουθες υποδείξεις ασφάλειας και προειδοποίησης. Η ακατάλληλη ή αμελής χρήση της συσκευής μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Διαβάστε, κατανοήστε και ακολουθήστε όλες τις προειδοποιήσεις και οδηγίες αυτού του εγχειριδίου της συσκευής. Φοράτε πάντα προστατευτικά γυαλιά, κράνος και προστατευτικά αυτιών όταν χρησιμοποιείτε τη συσκευή. Κρατείστε τα παιδιά, τους παραβρισκόμενους και τους βοηθούς 15 μ μακριά από τη συσκευή. Εάν σας πλησιάσει κάποιος, σταματήστε τη μονάδα και το εξάρτημα κοπής αμέσως. Προσοχή στα αντικείμενα που μπορούν να

Ένδειξη μέγιστου ταχύτητας στροφών του άξονα. Μη χρησιμοποιείτε το εξάρτημα κοπής του οποίου οι μέγιστες στροφές ανά λεπτό είναι λιγότερες από τις στροφές ανά λεπτό

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Ο όρος “ηλεκτρικό εργαλείο” στις προειδοποιήσεις αναφέρεται στο ηλεκτρικό εργαλείο (με καλώδιο) που λειτουργεί στους αγωγούς ή στο ηλεκτρικό εργαλείο που λειτουργεί στη μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά

Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να προκληθούν ατυχήματα. b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον, στο οποίο μπορεί να προκληθεί έκρηξη, όπως παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τον καπνό. c) Κρατήστε τα παιδιά και τους παρευρισκόμενους μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό

Αν αποσπαστεί η προσοχή σας, υπάρχει κίνδυνος να χάσετε τον έλεγχο.

a) Τα φις των ηλεκτρικών εργαλείων πρέπει να είναι κατάλληλα για τις πρίζες. Μην τροποποιήσετε ποτέ το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά εργαλεία. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφύγετε τη σωματική επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες, μαγειρικές συσκευές και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σώμα σας είναι γειωμένο. c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μην ασκείτε δύναμη στο καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να βγάλετε από την πρίζα το ηλεκτρικό εργαλείο. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές γωνίες και κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν χρησιμοποιείτε το εργαλείο σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο προέκτασης που προορίζεται για χρήση σε εξωτερικό χώρο. Η χρήση ενός καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας. f) Αν είναι αναπόφευκτη η λειτουργία ενός ηλεκτρικού εργαλείου σε χώρο με υγρασία, χρησιμοποιείτε διάταξη προστασίας ρεύματος διαρροής (RCD). Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Να είστε σε ετοιμότητα, να βλέπετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή

Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό. b) Χρησιμοποιείτε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα προστασία για τα

Ο προστατευτικός εξοπλισμός, όπως μάσκα για τη σκόνη, αντιολισθητικά παπούτσια, σκληρό καπέλο ή προστασία για τα αυτιά, που χρησιμοποιείται για ανάλογες συνθήκες μπορεί να μειώσει τους τραυματισμούς. c) Προλαμβάνετε τυχόν ακούσια εκκίνηση. Βεβαιωθείτε ότι ο διακόπτης είναι σε θέση απενεργοποίησης πριν συνδέσετε τη συσκευή με πηγή ρεύματος και/ή τη θήκη της μπαταρίας, πριν σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού εργαλείου με ενεργοποιημένο το διακόπτη

να προκαλέσουν ατυχήματα. d) Να αφαιρείτε τυχόν κλειδιά ρυθμιζόμενου ανοίγματος ή τα απλά κλειδιά πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο. Ένα απλό κλειδί ή ένα κλειδί ρυθμιζόμενου ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό. e) Μην τεντώνεστε. Να διατηρείτε πάντοτε το κατάλληλο πάτημα και την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. f) Να είστε ντυμένοι κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Να κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα μέρη.

ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη. g) Αν παρέχονται εξαρτήματα για τη σύνδεση συσκευών εξαγωγής και συλλογής σκόνης, να βεβαιώνεστε ότι είναι συνδεδεμένα και χρησιμοποιούνται με το σωστό τρόπο. Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους που προέρχονται από τη σκόνη.

φροντίδα ηλεκτρικών εργαλείων a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε. Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια με τον τρόπο που σχεδιάστηκε. b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο

διακόπτης λειτουργίας δεν ανοίγει και δεν κλείνει. Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται από το διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. c) Αποσυνδέετε το βύσμα από την πηγή ισχύος και/ή τη θήκη μπαταρίας από το ηλεκτρικό εργαλείο πριν προβείτε σε ρυθμίσεις, αλλαγή εξαρτήματος ή αποθήκευση του ηλεκτρικού

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικό εργαλείο κατά λάθος. d) Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην αφήνετε τα άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή με αυτές τις οδηγίες να χρησιμοποιούν το ηλεκτρικό

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων ατόμων. 000BookCG36DL.indb167000BookCG36DL.indb167 2016/03/0110:25:442016/03/0110:25:44168

e) Συντηρείτε τα ηλεκτρικά εργαλεία. Να ελέγχετε την ευθυγράμμισή τους ή το μπλοκάρισμα των κινούμενων μερών, τη θραύση των εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί. Πολλά ατυχήματα προκαλούνται από ηλεκτρικά

που δεν έχουν συντηρηθεί σωστά. f) Διατηρείτε τα εργαλεία κοπής κοφτερά και

Τα κατάλληλα συντηρημένα εργαλεία κοπής με κοφτερές γωνίες μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα μέρη κ.τ.λ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που θα εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για εργασίες πέρα από εκείνες για τις οποίες προορίζεται, ενδέχεται να δημιουργήσει κινδύνους.

5) Εργαλείο μπαταρίας – χρήση και φροντίδα

a) Η επαναφόρτιση να πραγματοποιείται μόνο μέσω του φορτιστή που έχει καθοριστεί από τον κατασκευαστή. Ο φορτιστής που είναι κατάλληλος για

μπαταρίας. ενδέχεται να προκαλέσει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλου τύπου θήκη μπαταριών. b) Χρησιμοποιήστε ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες θήκες μπαταριών. Η χρήση οποιουδήποτε άλλου τύπου θήκης μπαταριών ενδέχεται να προκαλέσει τραυματισμό και πυρκαγιά. c) Όταν η θήκη μπαταριών είναι εκτός χρήσης, φυλάξτε την μακριά από άλλα μεταλλικά αντικείμενα όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρού μεγέθους μεταλλικά αντικείμενα που μπορούν να πραγματοποιήσουν σύνδεση από τον ένα ακροδέκτη στον άλλο. Αν τοποθετήσετε μαζί τους ακροδέκτες μπαταριών ενδέχεται να προκληθούν εγκαύματα ή πυρκαγιά. d) Υπό καταχρηστικές συνθήκες, ενδέχεται να εκτοξευτεί υγρό από την μπαταρία. Αποφύγετε την

Σε περίπτωση επαφής με το υγρό από σφάλμα, ξεπλύνετε με νερό. Αν το υγρό έρθει σε επαφή με τα μάτια, ξεπλύνετε με νερό και ζητήστε ιατρική βοήθεια. Το υγρό που εκτοξεύεται από την μπαταρία μπορεί να προκαλέσει ερεθισμό ή εγκαύματα.

a) Να δίνετε το ηλεκτρικό εργαλείο για σέρβις σε κατάλληλα εκπαιδευμένα άτομα και να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Με αυτόν τον τρόπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

Μακριά από τα παιδιά και τους αναπήρους. Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να φυλάζονται μακριά από τα παιδιά και τους

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΚΡΑΤΗΣΤΕ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ Ασφαλείς πρακτικές λειτουργίας ● Εκπαίδευση a) Διαβάστε προσεκτικά τις οδηγίες. Εξοικειωθείτε με τα χειριστήρια και την σωστή χρήση του μηχανήματος. b) Ποτέ μην επιτρέψετε την χρήση του μηχανήματος από παιδιά ή από άτομα που δεν γνωρίζουν αυτές τις οδηγίες. Μπορεί να υπάρχει περιορισμός

την ηλικία του χρήστη από την τοπική νομοθεσία. c) Έχετε κατά νου ότι ο χρήστης ή ο χειριστής είναι υπεύθυνος για τα ατυχήματα ή τους κινδύνους που προκαλούνται στα άλλα άτομα ή στην ιδιοκτησία τους. ● Προετοιμασία a) Πριν από τη χρήση ελέγξτε την παροχή ρεύματος και το καλώδιο προέκτασης για σημάδια φθοράς ή παλαιότητας. Εάν το καλώδιο καταστραφεί κατά τη διάρκεια της χρήσης, αποσυνδέστε αμέσως το καλώδιο από την παροχή. ΜΗΝ ΑΓΓΙΞΕΤΕ ΤΟ ΚΑΛΩΔΙΟ ΠΡΙΝ ΤΗΝ ΑΠΟΣΥΝΔΕΣΗ ΑΠΟ ΤΗΝ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ. Μην χρησιμοποιείτε το μηχάνημα εάν το καλώδιο έχει καταστραφεί ή φθαρεί. b) Πριν από τη χρήση, να ελέγχετε πάντα οπτικά το μηχάνημα για κατεστραμμένους, ελλιπείς ή λάθος τοποθετημένους προφυλακτήρες ή θωρακίσεις. c) Ποτέ να μην χειρίζεστε το μηχάνημα όταν βρίσκονται κοντά άλλα άτομα, ιδιαίτερα παιδιά ή κατοικίδια ζώα. d) Ποτέ μην αντικαταστήσετε τη νάιλον κεφαλή με μεταλλικά μέσα κοπής. ● Λειτουργία a) Να φοράτε προστατευτικά για τα μάτια, γερά παπούτσια και μακρύ παντελόνι σε όλους τους χρόνους κατά τη λειτουργία του μηχανήματος. b) Αποφύγετε τη χρήση του μηχανήματος σε κακές καιρικές συνθήκες, ιδίως όταν υπάρχει κίνδυνος

c) Χρησιμοποιήστε το μηχάνημα μόνο κατά τη διάρκεια της ημέρας ή όταν υπάρχει επαρκής τεχνητός

d) Ποτέ μη χρησιμοποιείτε το μηχάνημα με κατεστραμμένους προφυλακτήρες ή θωρακίσεις ή εφόσον οι προφυλακτήρες ή οι θωρακίσεις δεν είναι στη θέση τους. e) Ενεργοποιήστε τον κινητήρα μόνο όταν τα χέρια και τα πόδια βρίσκονται μακριά από τα κοπτικά εξαρτήματα. f) Πάντοτε να αποσυνδέετε το μηχάνημα από την πηγή ρεύματος (δηλ. αφαιρέστε το βύσμα από την πρίζα ή αφαιρέστε τη συσκευή αδρανοποίησης) – κάθε φορά που η μηχανή μένει αφύλακτη: – πριν από το ξεμπλοκάρισμα, – πριν από τον έλεγχο, την συντήρηση ή την εκτέλεση εργασίας πάνω στο μηχάνημα, – μετά από το κτύπημα ενός ξένου αντικειμένου, – όταν το μηχάνημα αρχίζει να πάλετε με αφύσικο

g) Δώστε προσοχή ώστε να μην τραυματιστείτε στα χέρια ή στα πόδια από τα κοπτικά εξαρτήματα. h) Πάντοτε να διασφαλίζετε ότι οι οπές εξαερισμού δεν είναι μπλοκαρισμένες από θραύσματα.

i) Ποτέ μην τροποποιείτε τη συσκευή/μηχάνημα με

οποιονδήποτε τρόπο. Μην χρησιμοποιείτε τη συσκευή/ μηχάνημα για άλλη χρήση εκτός από αυτή για την οποία προορίζεται. 000BookCG36DL.indb168000BookCG36DL.indb168 2016/03/0110:25:452016/03/0110:25:45169

● Συντήρηση, μεταφορά και αποθήκευση a) Αποσυνδέσετε το μηχάνημα από την πηγή ρεύματος (δηλ. αφαιρέστε το βύσμα από την πρίζα ή αφαιρέστε τη συσκευή αδρανοποίησης) πριν εκτελέσετε τις εργασίες συντήρησης ή καθαρισμού. b) Χρησιμοποιήστε μόνο τα συνιστώμενα από τον κατασκευαστή ανταλλακτικά και αξεσουάρ. c) Επιθεωρείτε και συντηρείτε το μηχάνημα τακτικά. Η επιδιόρθωση του μηχανήματος πρέπει να γίνεται μόνο από ένα εξουσιοδοτημένο τεχνικό. d) Όταν δεν βρίσκεται σε χρήση αποθηκεύετε το μηχάνημα σε χώρο στον οποίο δεν έχουν πρόσβαση

e) Όταν τη μεταφέρετε σε ένα όχημα ή την αποθηκεύετε, καλύψτε τη λεπίδα με το κάλυμμα λεπίδας. ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΟ ΧΛΟΟΚΟΠΤΗ

1. Να είστε υπομονετικοί κατά την διάρκεια όλων των

εργασιών με το εργαλείο. Και να ντύνεστε κατάλληλα για να διατηρήστε ζεστοί.

2. Σχεδιάστε εκ των προτέρων όλες τις εργασίες για να

αποτρέψετε τα ατυχήματα.

3. Μην χειρίζεστε το εργαλείο την νύχτα ή κάτω

από κακές καιρικές συνθήκες όταν είναι χαμηλή η

. Και μην χειρίζεστε το εργαλείο κατά την διάρκεια της βροχόπτωσης ή αμέσως μετά από τη βροχόπτωση. Αν εργάζεστε πάνω σε γλιστερό έδαφος μπορεί να προκληθεί ατύχημα ή μπορεί να χάσετε την ισορροπία

4. Ελέγξτε τη νάιλον κεφαλή πριν το ξεκίνημα της

Μην χρησιμοποιήσετε το εργαλείο όταν η νάιλον κεφαλή είναι ραγισμένη, έχει ξυστεί ή καμφθεί. Σιγουρευτείτε ότι η νάιλον κεφαλή είναι σωστά τοποθετημένη. Αν η νάιλον κεφαλή χαλάσει ή ξεσφίξει κατά τη λειτουργία μπορεί να προκαλέσει ατύχημα.

5. Φροντίστε να συνδέσετε το κάλυμμα πριν την έναρξη

της εργασίας. Η λειτουργία του εργαλείου χωρίς αυτό το εξάρτημα

προκαλέσει τραυματισμό.

6. Φροντίστε να συνδέσετε το χερούλι που έχει σχήμα

βρόγχου πριν την έναρξη της εργασίας. Φροντίστε ώστε να μην είναι ξεσφιγμένο αλλά να είναι σωστά συνδεδεμένο πριν την έναρξη της εργασίας. Κρατήστε γερά το χερούλι που έχει σχήμα βρόγχου κατά την εργασία και μην στρέφετε γύρω-γύρω το εργαλείο

αλλά χρησιμοποιήστε την σωστή στάση του σώματος και διατηρήστε την ισορροπία σας. Αν χάσετε την ισορροπία σας κατά την εργασία μπορεί να προκληθεί τραυματισμός.

7. Δώστε προσοχή κατά την εκκίνηση του κινητήρα.

Τοποθετήστε το εργαλείο σε επίπεδο έδαφος. Μην χειρίζεστε το εργαλείο όταν βρίσκονται άλλα άτομα ή ζώα μέσα σε μια απόσταση 15 μέτρων. Φροντίστε ώστε η νάιλον κεφαλή να μην έρχεται σε επαφή με το έδαφος ή δέντρα και φυτά. Μια απρόσεκτη εκκίνηση μπορεί να οδηγήσει σε τραυματισμό.

8. Μην κλειδώνετε τον μοχλό ασφάλισης.

Το ακούσιο τράβηγμα προς τα πίσω του μοχλού μπορεί να προκαλέσει ένα απρόσμενο τραυματισμό.

Πριν εγκαταλείψετε το εργαλείο, πατήστε το κουμπί τροφοδοσίας για το απενεργοποιήσετε.

10. Να χειρίζεστε το εργαλείο με προσοχή κοντά σε

ηλεκτρικά καλώδια σωλήνες αερίων και παρόμοιες εγκαταστάσεις.

11. Δώστε προσοχή και αφαιρέστε άδεια κουτιά, καλώδια,

πέτρες ή άλλα εμπόδια πριν ξεκινήσετε την εργασία. Καθώς επίσης μην εργάζεστε κοντά στις ρίζες

Αν εργάζεστε κοντά σε τέτοιες περιοχές μπορεί να προκληθεί βλάβη στην νάιλον κεφαλή ή τραυματισμός.

12. Ποτέ να μην αγγίξετε την νάιλον κεφαλή κατά τη

λειτουργία. Επίσης φροντίστε να μην έρθει σε επαφή με τα μαλλιά σας, τα ρούχα σας, κτλ.

Στις παρακάτω καταστάσεις, σβήστε το μοτέρ και ελέγξτε ότι η νάιλον κεφαλή έχει σταματήσει να περιστρέφεται. Κατά την μετακίνηση σε μια άλλη περιοχή εργασίας. Κατά την αφαίρεση σκουπιδιών ή χόρτων που έχουν κολλήσει μέσα στο εργαλείο. Κατά την αφαίρεση αντικειμένων ή σκουπιδιών από την περιοχή εργασίας, χόρτων και αποκομμάτων που δημιουργήθηκαν κατά το κόψιμο. Κατά την εναπόθεση του εργαλείου στο έδαφος. Αν τα κάνετε αυτά καθώς η νάιλον κεφαλή περιστρέφεται μπορεί να προκληθούν απρόσμενοι τραυματισμοί.

14. Μην χρησιμοποιήσετε το εργαλείο αν υπάρχει άλλο

άτομο μέσα σε ακτίνα 15 μέτρων. Εάν εργάζεστε με κάποιο άλλο άτομο διατηρήστε μια απόσταση μεταξύ σας μεγαλύτερη των 15 μέτρων. Τα αποκόμματα που πετάγονται μπορούν να προκαλέσουν απρόσμενο τραυματισμό. Όταν εργάζεστε σε ασταθείς επιφάνειες όπως για παράδειγμα πλαγιές, φροντίστε ώστε ο συνεργάτης

να μην είναι εκτεθειμένος σε οποιοδήποτε

Χρησιμοποιήστε σφυρίχτρες ή άλλα μέσα για να προκαλέσετε την προσοχή των συνεργατών σας.

15. Όταν χόρτα ή άλλα αντικείμενα πλεχτούν μέσα στην

νάιλον κεφαλή, απενεργοποιήστε τον κινητήρα και βεβαιωθείτε ότι η νάιλον κεφαλή έχει σταματήσει να περιστρέφεται πριν τα αφαιρέσετε. Αν αφαιρέσετε τα αντικείμενα από την νάιλον κεφαλή όταν αυτή περιστρέφεται θα προκληθεί τραυματισμός. Αν συνεχίσετε την λειτουργία με τα ξένα αντικείμενα κολλημένα πάνω στην νάιλον κεφαλή τότε μπορεί να προκληθεί ζημιά.

16. Εάν το εργαλείο δεν λειτουργεί σωστά και παράγει

παράξενο ήχο ή δονείται, τότε απενεργοποιήστε τον κινητήρα αμέσως και επικοινωνήστε με

αντιπρόσωπό σας για το επιθεωρήσει να το επισκευάσει. Η συνεχής χρήση κάτω από αυτές τις συνθήκες μπορεί να οδηγήσει σε τραυματισμό ή σε βλάβη του

17. Εάν πέσει κάτω το εργαλείο ή το χτυπήσετε, ελέγξτε

το προσεκτικά για να δείτε ότι δεν έχει υποστεί φθορά, ραγίσματα ή παραμόρφωση. Η χρήση ενός εργαλείου που έχει υποστεί φθορά, ράγισμα ή παραμόρφωση μπορεί να προκαλέσει τραυματισμό.

18. Ασφαλίστε το εργαλείο κατά την μεταφορά του πάνω

σε όχημα ώστε να διασφαλιστεί ότι παραμένει ακίνητο. Αν δεν δοθεί προσοχή σε αυτή την προειδοποίηση μπορεί να προκληθεί ατύχημα.

19. Το προϊόν αυτό περιλαμβάνει ισχυρό μόνιμο

Τηρήστε τις ακόλουθες προφυλάξεις σχετικά με την προσκόλληση θραυσμάτων στο εργαλείο και την επίδραση του μόνιμου μαγνήτη σε ηλεκτρονικές

○ Μην τοποθετείτε το εργαλείο σε πάγκο εργασίας ή χώρο εργασίας όπου υπάρχουν θραύσματα μετάλλου. Τα θραύσματα ενδέχεται να προσκολληθούν στο εργαλείο, με αποτέλεσμα τραυματισμό ή δυσλειτουργία

○ Εάν προσκολληθούν θραύσματα στο εργαλείο, μην το

Αφαιρέστε τα θραύσματα με μια βούρτσα. Αποτυχία να το πράξετε αυτό ενδέχεται να οδηγήσει σε τραυματισμό. ○ Εάν χρησιμοποιείτε βηματοδότη ή άλλη ηλεκτρονική ιατρική συσκευή, μη λειτουργείτε ή πλησιάζετε το

Η λειτουργία της ηλεκτρονικής συσκευής ενδέχεται να επηρεαστεί. ○ Μη χρησιμοποιείτε το εργαλείο κοντά σε συσκευές ακρίβειας, όπως κινητά τηλέφωνα, μαγνητικές κάρτες ή μέσα ηλεκτρονικής μνήμης. Εάν το πράξετε ενδέχεται να οδηγήσει σε κακή λειτουργία, δυσλειτουργία ή απώλεια δεδομένων.

1. Μην ενεργοποιήσετε την νάιλον κεφαλή για την

κοπή άλλων αντικειμένων εκτός από τα χόρτα. Μην χρησιμοποιήσετε το εργαλείο μέσα σε λίμνες νερού και φροντίστε ότι το έδαφος δεν έρχεται σε επαφή με την νάιλον κεφαλή.

2. Το εργαλείο διαθέτει εξαρτήματα ακριβείας και δεν θα

πρέπει να πέσει κάτω, να εκτεθεί σε δυνατά κτυπήματα ή στο νερό. Το εργαλείο μπορεί να πάθει ζημιά ή να δυσλειτουργήσει.

3. Εάν μετά την χρήση το εργαλείο πρόκειται να

αποθηκευτεί ή να μεταφερθεί, αφαιρέστε την

4. Μην εκθέσετε το εργαλείο σε εντομοκτόνα ή σε άλλα

Τέτοια χημικά μπορεί να προκαλέσουν ρωγμές ή άλλη

5. Αντικαταστήστε τις προειδοποιητικές ετικέτες με

καινούργιες όταν καταστεί δύσκολη η αναγνώρισή τους ή όταν γίνουν δυσανάγνωστες και όταν αρχίζουν να αποκολλώνται. Επικοινωνήστε με τον εμπορικό αντιπρόσωπο σας

να σας παράσχει καινούργιες ετικέτες.

6. Μην αγγίζετε το μοτέρ αμέσως μετά τη χρήση, καθώς

ενδέχεται να έχει πολύ υψηλή θερμοκρασία. ΠΡΟΦΥΛΑΚΤΙΚΑ ΜΕΤΡΑ ΓΙΑ ΤΗΝ ΜΠΑΤΑΡΙΑ ΚΑΙ ΤΟ ΦΟΡΤΙΣΤΗ

1. Πάντοτε φορτίζετε την μπαταρία σε θερμοκρασία

ανάμεσα 0°C – 40°C. Μια θερμοκρασία μικρότερη από 0°C θα προκαλέσει την υπερφόρτιση που είναι επικίνδυνη. Η μπαταρία δεν μπορεί να φορτιστεί σε θερμοκρασία μεγαλύτερη από 40°C. Η πιο κατάλληλη θερμοκρασία για φόρτιση είναι αυτή των 20°C – 25°C.

2. Όταν η μια φόρτιση ολοκληρωθεί, αφήστε το φορτιστή

για 15 λεπτά πριν από την επόμενη φόρτιση μπαταρίας. Μην φορτίζετε για περισσότερες από δύο μπαταρίες

3. Μην αφήσετε ξένα υλικά να μπουν στην τρύπα

σύνδεσης της επαναφορτιζόμενης μπαταρίας.

4. Μην βάλτε κανένα αντικείμενο μέσα στις τρύπες

εξαερισμού του φορτιστή. Η είσοδος μεταλλικών αντικειμένων ή εύφλεκτων υλικών στις τρύπες εξαερισμού του φορτιστή θα προκαλέσει τον κίνδυνο ηλεκτροπληξίας η την καταστροφή του φορτιστή.

5. Η χρησιμοποίηση μια εξασθενημένης μπαταρίας θα

προκαλέσει βλάβη στο φορτιστή.

6. Πηγαίνετε την μπαταρία στο κατάστημα από το οποίο

την αγοράσατε όταν η διάρκεια ζωής της μπαταρίας μετά από την φόρτιση έχει γίνει πολύ μικρή για πρακτική χρήση. Μην πετάξετε την τελειωμένη μπαταρία.

7. Ποτέ μην αποσυναρμολογήσετε την επαναφορτιζόμενη

μπαταρία και το φορτιστή.

8. Ποτέ μην βραχυκυκλώσετε την επαναφορτιζόμενη

Το βραχυκύκλωμα της μπαταρίας θα προκαλέσει ένα μεγάλο ηλεκτρικό ρεύμα και υπερθέρμανση. Προκαλεί το κάψιμο ή την υπερθέρμανση της μπαταρίας.

9. Μην πετάξετε την μπαταρία στη φωτιά.

Αν η μπαταρία καεί μπορεί να εκραγεί. ΠΡΟΣΟΧΗ ΣΤΗΝ ΜΠΑΤΑΡΙΑ ΙΟΝΤΩΝ

Για την επέκταση του χρόνου διάρκειας της μπαταρίας ιόντων λιθίου υπάρχει η λειτουργία προστασίας που σταματά την ισχύς εξόδου. Στις περιπτώσεις 1 έως 3 περιγράφονται κατωτέρω, κατά τη χρήση του προϊόντος, ακόμη και τραβάτε το διακόπτη ο κινητήρας ενδέχεται να σταματήσει. Αυτό δεν είναι το πρόβλημα αλλά το αποτέλεσμα της λειτουργίας προστασίας.

Όταν η υπόλοιπη ισχύ της μπαταρίας που απομένει τελειώσει, ο κινητήρας σταματάει. Στην περίπτωσή αυτή θα πρέπει να τη φορτίσετε

2. Εάν υπάρχει υπερφόρτιση του εργαλείου ο κινητήρας

ενδεχομένως να σταματήσει. Στην περίπτωση αυτή απελευθερώστε το διακόπτη του εργαλείου και εξαλείψετε την αιτία της υπερφόρτωσης. Έπειτα από αυτό μπορείτε να το χρησιμοποιήσετε πάλι.

3. Αν η μπαταρία υπερθερμανθεί υπό το φόρτο εργασίας,

η ισχύς της μπαταρίας μπορεί να σταματήσει. Σε αυτήν την περίπτωση, διακόπτετε τη χρήση της μπαταρίας και την αφήνετε να κρυώσει. Έπειτα μπορείτε να την ξαναχρησιμοποιήσετε. Παρακαλείστε, επίσης, να τηρείτε τις ακόλουθες προειδοποιήσεις και προφυλάξεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να αποφύγετε τυχόν διαρροή της μπαταρίας, παραγωγή θερμότητας, εκπομπή καπνού, έκρηξη ή ανάφλεξη, πρέπει να τηρείτε τις ακόλουθες προφυλάξεις.

1. Βεβαιωθείτε ότι δεν συσσωρεύεται σκόνη στη μπαταρία.

○ Κατά την εργασία σας βεβαιωθείτε ότι δεν πέφτει σκόνη στη μπαταρία. ○ Βεβαιωθείτε ότι τυχόν σκόνες που πέφτουν πάνω στο ηλεκτρικό εργαλείο την ώρα που εργάζεστε με αυτό, δεν συσσωρεύονται στη μπαταρία. ○ Μην αποθηκεύετε αχρησιμοποίητες μπαταρίες σε σημείο εκτεθειμένο σε σκόνη. ○ Πριν να αποθηκεύσετε μία μπαταρία, απομακρύνετε τυχόν σκόνες που πιθανόν να έχουν κολλήσει πάνω της και μην την αποθηκεύετε μαζί με μεταλλικά μέρη (βίδες, καρφιά, κ.λπ.).

2. Μην τρυπάτε τη μπαταρία με

αιχμηρά αντικείμενα όπως καρφιά, μην χτυπάτε με σφυρί, μην πατάτε ή πετάτε τη μπαταρία. Προφυλάξτε την από ισχυρούς κραδασμούς.

3. Μην χρησιμοποιείτε μία εμφανώς κατεστραμμένη ή

παραμορφωμένη μπαταρία.

4. Μην τοποθετείτε τη μπαταρία με λάθος τρόπο.

5. Μην συνδέετε απευθείας σε ηλεκτρική πρίζα ή στην

υποδοχή του αναπτήρα στα αυτοκίνητα.

χρησιμοποιείτε τη μπαταρία για χρήση άλλη πέραν της προβλεπόμενης.

7. Σε περίπτωση που δεν ολοκληρώνεται επιτυχώς η

διαδικασία φόρτισης της μπαταρίας ακόμα και όταν έχει περάσει ο καθορισμένος χρόνος επαναφόρτισης, σταματήστε αμέσως οποιαδήποτε προσπάθεια επαναφόρτισης.

8. Η μπαταρία δεν πρέπει να εκτίθεται σε υψηλή

θερμοκρασία ή υψηλή πίεση, όπως στην περίπτωση

μικροκυμάτων, ξηραντήρα ή δοχείου υψηλής

9. Απομακρύνετε αμέσως από τη φωτιά σε περίπτωση

διαρροής ή δυσοσμίας.

10. Μην χρησιμοποιείτε σε περιβάλλον με έντονο στατικό

11. Σε περίπτωση διαρροής της μπαταρίας, δυσοσμίας,

παραγωγής θερμότητας, αποχρωματισμού ή παραμόρφωσής της, ή σε περίπτωση που παρατηρηθεί κάτι μη φυσιολογικό κατά τη διάρκεια της χρήσης, της επαναφόρτισης ή της αποθήκευσης, αφαιρέστε αμέσως από τον εξοπλισμό ή από τον φορτιστή της μπαταρίας και σταματήστε να χρησιμοποιείτε.

1. Εάν διαρρεύσει υγρό από τη

μπαταρία και έλθει σε επαφή με τα μάτια σας, μην τα τρίψετε, αλλά ξεπλύνετέ τα πολύ καλά με καθαρό νερό όπως νερό βρύσης, και επικοινωνήστε αμέσως με γιατρό. Εάν όχι, το υγρό μπορεί να προκαλέσει προβλήματα στα μάτια σας.

2. Εάν διαρρεύσει υγρό στο δέρμα ή τα ρούχα σας,

καλά με καθαρό νερό, όπως νερό βρύσης,

Υπάρχει το ενδεχόμενο να ερεθιστεί το δέρμα.

3. Εάν διαπιστώσετε σκουριά, δυσοσμία, υπερθέρμανση,

αποχρωματισμό, παραμόρφωση, και/ή άλλες ανωμαλίες κατά τη χρήση της μπαταρίας για πρώτη φορά, μην την χρησιμοποιήσετε, αλλά επιστρέψετέ την στον υπεύθυνο προμηθευτή ή πωλητή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν ένα ηλεκτρικά αγώγιμο ξένο σώμα εισέλθει στους πόλους της μπαταρίας ιόντων λιθίου, μπορεί να προκύψει βραχυκύκλωμα με αποτέλεσμα τον κίνδυνο πυρκαγιάς. Παρακαλούμε προσέχετε τα παρακάτω κατά την αποθήκευση της μπαταρίας. ○ Μην τοποθετείτε ηλεκτρικά αγώγιμα τεμάχια, καρφιά, ατσάλινα, χάλκινα ή άλλα σύρματα στη θήκη αποθήκευσης. ○ Τοποθετείτε την μπαταρία είτε μέσα στο ηλεκτρικό εργαλείο ή αποθηκεύετέ την πιέζοντας δυνατά στο κάλυμμα της μπαταρία, έως ότου αποκαλυφθούν οι οπές εξαερισμού, ώστε να αποφευχθούν βραχυκυκλώματα. (Δείτε Εικ. 2) ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΜΕΤΑΦΟΡΑ ΜΠΑΤΑΡΙΑΣ ΙΟΝΤΩΝ ΛΙΘΙΟΥ Κατά τη μεταφορά μίας μπαταρίας ιόντων λιθίου, λάβετε τις ακόλουθες προφυλάξεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ειδοποιήστε την εταιρεία μεταφορών ότι μία συσκευασία περιέχει μπαταρία ιόντων λιθίου, ενημερώστε την εταιρεία για την απόδοση ισχύος της, και ακολουθήστε τις οδηγίες της εταιρείας μεταφορών κατά τη διευθέτηση της

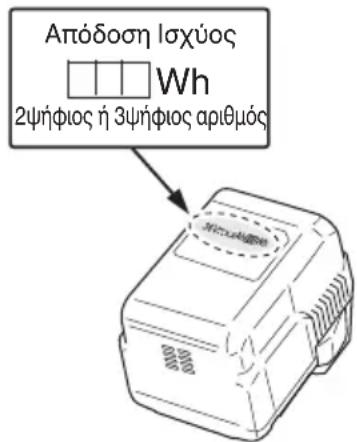

○ Οι μπαταρίες ιόντων λιθίου που υπερβαίνουν την

ισχύος των 100 Wh θεωρούνται στην κατάταξη εμπορευμάτων ως Επικίνδυνο Φορτίο και θα χρειαστείτε ειδικές διαδικασίες υποβολής αιτήσεων. ○ Για μεταφορά στο εξωτερικό, πρέπει να συμμορφώνεστε με τους διεθνείς νόμους και κανόνες και κανονισμούς της χώρας προορισμού.

Απόδοση Ισχύος 2ψήφιος ή 3ψήφιος αριθμός 000BookCG36DL.indb171000BookCG36DL.indb171 2016/03/0110:25:452016/03/0110:25:45172

ΠΕΡΙΓΡΑΦΗ ΑΡΙΘΜΗΜΕΝΩΝ ΤΕΜΑΧΙΩΝ (Εικ. 2 – Εικ. 46)

Προεξοχή ψήκτρας καρβουνακιού

Προεξοχή επαφής του σωλήνα της ψήκτρας

Πατήστε τις γλωττίδες (2 περιοχές)

Ιμάντας γρήγορης απελευθέρωσης

Διπλώστε προς τα πίσω το μεσαίο τμήμα

Στήριγμα γρήγορης απελευθέρωσης

Κατεύθυνση προς νάιλον καλώδιο περιέλιξης

Μπουλόνι εξαγ. κοίλης κεφαλής M6 × 25

Ασφάλισης στο στόπερ

Ενδεικτική λυχνία υπόλοιπου φορτίου μπαταρίας

Οδηγός γραμμής οφθαλμιδίου

Κατά τη συγκράτηση της μπομπίνας

Περάστε τη γραμμή μέσω του οδηγού γραμμής του οφθαλμιδίου

Εξαγ. κλειδί Άλεν 4 mm

Κλείδωμα οπών του καλύμματος (2 τρύπες)

Σπειροειδής συνδετήρας του περιβλήματος του κινητήρα

Γλωττίδες του καλύμματος (2 γλωττίδες)

Κάλυμμα λεπίδας κοπής

(αριστερή περιστροφή)

εγκατάστασης M10 αριστερής πλευράς

Στερεωτικό χερουλιού

Προβολή της διάταξης

Μπουλόνια υποδοχής εξ. M5 × 25

Ένδειξη ορίου φθοράς (2 ενδείξεις)

Επεκτείνεται με αυξητικά βήματα 30 mm

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ Moντέλο CG36DL CG36DL(L) CG36DAL CG36DAL(L) Τύπος κονταριού Ευθύ τύπου Πτυσσόμενος τύπος Διάμετρος ικανότητας κοπής 310 mm Διεύθυνση περιστροφής Αριστερόστροφα όπως φαίνεται από επάνω Ταχύτητα χωρίς φορτίο 5800 – 7000 min

Χρόνος λειτουργίας με μια φόρτιση* (Όταν η παρεχόμενη επαναφορτιζόμενη μπαταρία είναι πλήρως φορτισμένη) BSL3620 35 min (Κανονική) 15 min (Υψηλή) BL36200 5,5 h (Κανονική) 2,5 h (Υψηλή) Μπαταρία BSL3620: Ιόντων λιθίου 36 V (2,0 Ah 10 στοιχεία)) Βάρος (με νάιλον κεφαλή, επαναφορτιζόμενη μπαταρία, ιμάντα ώμου και κάλυμμα) 5,7 kg 5,5 kg 6,0 kg 5,8 kg

• Τα δεδομένα στον παραπάνω πίνακα παρέχονται μόνο ως παράδειγμα. Επειδή το είδος του χόρτου, η περιβαλλοντική θερμοκρασία, τα χαρακτηριστικά της επαναφορτιζόμενης μπαταρίας, οι μέθοδοι εργασίας, κλπ. μπορεί να διαφέρουν σε μεγάλο βαθμό, τα παραπάνω θα πρέπει να χρησιμοποιούνται μόνο ως μια γενική κατευθυντήρια γραμμή. Συνθήκες: Εξωτερική διάμετρος της κεφαλής νάιλον 310 mm, ταχύτητα επιλογής της ρύθμισης σε Κανονική ή Υψηλή. (ο μοχλός αφήνεται συνέχεια στη θέση ON)

• Μοντέλο UC36YRSL Τάση φόρτισης 14,4 V – 36 V Βάρος 0,7 kg ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ CG36DL (LBR) 1 Μπαταρία (BSL3620) p. 1
• 2 Φορτιστής (UC36YRSL) p. 1
• 3 Νάιλον κεφαλή p. 1
• 4 Κάλυμμα p. 1
• 5 Εξάγωνο κλειδί άλεν 4 mm p. 1
• 6 Κατσαβίδι συνδυασμένης συσκευασίας 17x19 p. 1
• 7 Προστατευτικά γυαλιά p. 1
• 8 Ιμάντας ώμου p. 1
• 9 Ιμάντας αναρτήρα p. 1
• 0 Κάλυμμα μπαταρίας p. 1
• CG36DL (NN) 1 Νάιλον κεφαλή p. 1
• 2 Κάλυμμα p. 1
• 3 Εξάγωνο κλειδί άλεν 4 mm p. 1
• 4 Κατσαβίδι συνδυασμένης συσκευασίας 17x19 p. 1
• 5 Προστατευτικά γυαλιά p. 1
• 6 Ιμάντας ώμου p. 1
• 7 Ιμάντας αναρτήρα p. 1
• CG36DL(L) (LBR) 1 Μπαταρία (BSL3620) p. 1
• 2 Φορτιστής (UC36YRSL) p. 1
• 3 Νάιλον κεφαλή p. 1
• 4 Κάλυμμα p. 1
• 5 Εξάγωνο κλειδί άλεν 4 mm p. 1
• 6 Κατσαβίδι συνδυασμένης συσκευασίας 17x19 p. 1
• 7 Προστατευτικά γυαλιά p. 1
• 8 Ιμάντας ώμου p. 1
• 9 Ιμάντας αναρτήρα p. 1
• 0 Κάλυμμα μπαταρίας p. 1
• CG36DL(L) (NN) 1 Νάιλον κεφαλή p. 1
• 2 Κάλυμμα p. 1
• 3 Εξάγωνο κλειδί άλεν 4 mm p. 1
• 4 Κατσαβίδι συνδυασμένης συσκευασίας 17x19 p. 1
• 5 Προστατευτικά γυαλιά p. 1
• 6 Ιμάντας ώμου p. 1
• 7 Ιμάντας αναρτήρα 000BookCG36DL.indb173000BookCG36DL.indb173 2016/03/0110:25:452016/03/0110:25:45174 p. 1

• CG36DAL CG36DAL(L) (LBR) 1 Μπαταρία (BSL3620) p. 1
• 2 Φορτιστής (UC36YRSL) p. 1
• 3 Νάιλον κεφαλή p. 1
• 4 Κάλυμμα p. 1
• 5 Εξάγωνο κλειδί άλεν 4 mm p. 1
• 6 Κατσαβίδι συνδυασμένης συσκευασίας 17x19 p. 1
• 7 Προστατευτικά γυαλιά p. 1
• 8 Ιμάντας ώμου p. 1
• 9 Ιμάντας αναρτήρα p. 1
• 0 Κάλυμμα μπαταρίας p. 1
• CG36DAL CG36DAL(L) (NN) 1 Νάιλον κεφαλή p. 1
• 2 Κάλυμμα p. 1
• 3 Εξάγωνο κλειδί άλεν 4 mm p. 1
• 4 Κατσαβίδι συνδυασμένης συσκευασίας 17x19 p. 1
• 5 Προστατευτικά γυαλιά p. 1
• 6 Ιμάντας ώμου p. 1
• 7 Ιμάντας αναρτήρα Τα βασικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση. ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ (πωλούνται ξεχωριστά) p. 1

(BSL3620) (BSL3626) ○ Εφεδρικό πακέτο ○ Λεπίδα κοπής τροφοδοσίας (CG36DL μόνο) (BL36200)

Για λεπτομέρειες των λειτουργιών, παρακαλείστε να ανατρέξετε στο εγχειρίδιο οδηγιών του BL36200. Όταν χρησιμοποιείτε τη Λεπίδα κοπής, έχετε το Κάλυμμα παξιμαδιού, το Παξιμάδι εγκατάστασης M10 αριστερής πλευράς και το Σετ αντισταθμιστικού βάρος έτοιμα για εγκατάσταση. ○ Κάλυμμα παξιμαδιού (μόνο για το CG36DL) ○ Παξιμάδι εγκατάστασης M10 αριστερής πλευράς (μόνο για το CG36DL)

αντισταθμιστικού βάρους (μόνο για το CG36DL)

Για λεπτομέρειες των λειτουργιών, παρακαλείστε να ανατρέξετε στο εγχειρίδιο οδηγιών του Σετ αντισταθμιστικού βάρους. Τα προαιρετικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

Κλάδεμα, ξεχορτάριασμα και κοπή χόρτων. ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ

1. Αφαίρεση μπαταρίας

Κρατάτε το κάλυμμα σφικτά και σπρώξτε τα μάνταλα της μπαταρίας για να αφαιρέσετε την μπαταρία (δείτε Εικ. 3).

Ποτέ μην βραχυκυκλώσετε τη μπαταρία.

2. Τοποθέτηση μπαταρίας

Βάλτε την μπαταρία λαμβάνοντας υπόψη την πολικότητά της (δείτε Εικ. 3).

Πριν χρησιμοποιήσετε το ηλεκτρικό εργαλείο, φορτίστε την μπαταρία ως ακο λούθως.

1. Συνδέστε το καλώδιο ρεύματος του φορτιστή σε

μια πηγή ου ρεύματος. Όταν το καλώδιο ρεύματος έχει συνδεθεί, η δοκιμαστική λάμπα του φ ορτιστή θα αναβοσβήνει στο κόκκινο. (Κατά διαστήματα του 1 δευτερολέπτου)

2. Βάλτε την μπαταρία μέσα στο φορτιστή.

τη μπαταρία στο φορτιστή μέχρι να είναι διακριτή η γραμμή, όπως φαίνεται στην Εικ. 4, 5.

Όταν βάλετε την μπαταρία στο φορτιστή, η φόρτιση θα αρχίσει και η δο κιμαστική λάμπα θα ανάβει συνεχώς στο κόκκινο. Όταν η μπαταρία φορτιστεί πλήρως, η δοκιμαστική λάμπα θα αναβοσβήνει στο κόκκινο (Κατά διαστήματα του 1 δευτερολέπτου) (Δείτε Πίνακα 1) (1) Ένδειζη πιλοτικής λάμπας Οι ενδείζεις της πιλοτικής λάμπας θα είναι όπως φαίνεται στον Πίνακα 1, σύμφωνα με την κατάσταση του φορτιστή ή της επαναφορτιζόμενης μπαταρίας. 000BookCG36DL.indb174000BookCG36DL.indb174 2016/03/0110:25:452016/03/0110:25:45175

Πίνακας 1 Ενδείζεις δοκιμαστικής λάμπας

Αναβοσβήνει Ανάβει για 0,5 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα)

Αναβοσβήνει Ανάβει για 0,5 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα)

Τρεμοπαίζει Ανάβει για 0,1 δευτερόλεπτα. Δεν ανάβει για 0,1 δευτερόλεπτα. (κλειστό για 0,1 δευτερόλεπτα)) Δυσλειτουργία στην μπαταρία ή στο φορτιστή

Ανάβει συνεχώς Υπερθέρμανση μπαταρίας. Αδυναμία μετατροπής (η μετατρο πή θα είναι εφικτή μόλις κρυώσει η

(2) Σχετικά με τη θερμοκρασία της επαναφορτιζόμενης

Οι θερμοκρασίες για τις επαναφορτιζόμενες μπαταρίες είναι όπως φαίνο νται στον Πίνακα 2, και οι μπαταρίες που έχουν ζεσταθεί πρέπει να κρυών ουν για λίγο πριν επαναφορτιστούν. Πίνακας 2 Επαναφορτιζόμενα διαστήματα των μπαταριών Επαναφορτιζόμενες

θερμοκρασίες στις οποίες η μπαταρία μπορεί να φορτιστεί

(3) Αναφορικά με το χρόνο επαναφόρτισης Σε εζάρτηση από το συνδυασμό του φορτιστή και των μπαταριών, ο χρόνος φόρτισης θα είναι αυτός που δείχνεται στον Πίνακα 3. Πίνακας 3 Χρόνος φόρτισης (Στους 20°C)

Ο χρόνος φόρτισης ενδέχεται να διαφέρει ανάλογα με τη θερμοκρασία και την τάση της πηγής ρεύματος.

4. Αποσυνδέστε το ηλεκτρικό καλώδιο του φορτιστή

από την πηγή εναλλασσόμενου ρεύματτος AC.

5. Κρατήστε το φορτιστή σταθερά και τραβήξτε τη

Με τη λειτουργία, βγάλτε πρώτα έζω τις μπαταρίες από το φορτιστή, και φυλάζτε τις μπαταρίες κατάλληλα. Πώς να κάνετε τις μπαταρίες να αποδίδουν περισσότερο χρόνο (1) Επαναφορτίστε τις μπαταρίες πριν αδειάσουν τελείως. Όταν αισθανθείτε ότι η ισχύς του εργαλείου γίνεται ασθενέστερη, σταματήστε τη χρήση του εργαλείου και επαναφ ορτίστε τις μπαταρίες. Αν συνεχίσετε να χρησιμοποιείτε το εργαλείο και αδειάστε το ηλεκτρικό ρεύμα, η μπαταρία μπορεί να

ζημιά και η ζωής της θα γίνει μικρότερη. (2) Αποφύγετε την επαναφόρτιση σε υψηλές θερμοκρασίες. Μια επαναφορτιζόμενη μπαταρία θα είναι ζεστή αμέσως μετά τη χρήση. Αν μια τέτοια μπαταρία επαναφορτιστεί αμέσως μετά τη χρήση, το εσωτερικό της χημικό στοιχείο θα φθαρεί και η ζωή της μπαταρίας θα γίνει μικρότερη. Αφήστε τη μπαταρία και επαναφορτίστε την μετά αφότου κρυώσει για

○ Αν η μπαταρία είναι φορτισμένη είναι φορτισμένη ενόσω θερμαίνεται επειδή έχει αφεθεί για μεγάλο χρονικό διάστημα στο άμεσο ηλιακό φως ή επειδή η μπαταρία έχει μόλις χρησιμοποιηθεί, η δοκιμαστική λάμπα του φορτιστή ανάβει πράσινη. Σε μια τέτοια περίπτωση, αφήστε πρώτα την μπαταρία να κρυώσει, ξεκινήστε ύστερα να φορτίζετε. ○ Όταν η δοκιμαστική λάμπα αναβοσβήνει στο κόκκινο (σε διαστήματα 0.2 δευτερολέπτων), ελέγξτε για την παρουσία ξένων αντικειμένων στην υποδοχή σύνδεσης της μπαταρίας και αν υπάρχουν αφαιρέστε τα. Αν δεν υπάρχουν ξένα αντικείμενα, είναι πιθανό η μπαταρία ή ο φορτιστής να δυσλειτουργούν. Πηγαίνετέ τα στο πλησιέστερο Κέντρο Σέρβις.

ενσωματωμένος μικροϋπολογιστής χρειάζεται περίπου 3 δευτερόλεπτα για να επιβεβαιώσει ότι η μπαταρία που φορτίζεται με τον UC36YRSL είναι εκτός, αναμείνατε τουλάχιστον 3 δευτερόλεπτο πριν να τα επανεισάγετε για να συνεχίσετε τη φόρτιση. Αν η μπαταρία επανεισαχθεί μέσα σε 3 δευτερόλεπτα, η μπαταρία μπορεί να μη φορτιστεί σωστά. ΣΧΕΤΙΚΑ ΜΕ ΤΟΝ ΛΑΜΠΤΗΡΑ

Ο λαμπτήρας ρεύματος υποδεικνύει διάφορες καταστάσεις του εργαλείου. (Εικ. 6) Στον Πίνακα 4 παρουσιάζονται οι διάφορες καταστάσεις που υποδεικνύονται από τον λαμπτήρα ρεύματος. 000BookCG36DL.indb175000BookCG36DL.indb175 2016/03/0110:25:452016/03/0110:25:45176

Πίνακας 4 Κατάσταση λυχνίας Κατάσταση Εργαλείου Σβηστό Απενεργοποίηση τροφοδοσίας Κόκκινο Ενεργή τροφοδοσία Κόκκινο που αναβοσβήνει Ο μοχλός είναι πατημένος ενώ λειτουργεί το κύκλωμα προστασίας από υπερφόρτωση του εργαλείου. Κόκκινο που αναβοσβήνει

Το εργαλείο δεν λειτουργεί

ΠΛΗΡΟΦΟΡΊΕΣ ΓΙΑ ΤΗΝ ΈΝΔΕΙΞΗ ΥΠΌΛΟΙΠΟΥ ΦΟΡΤΊΟΥ ΤΗΣ

Όταν πιέζετε το διακόπτη ένδειξης υπόλοιπου φορτίου μπαταρίας, ανάβει η ενδεικτική λυχνία υπόλοιπου φορτίου μπαταρίας και μπορείτε να ελέγξετε το υπόλοιπο φορτίο. (Εικ. 6) Όταν ελευθερώσετε το διακόπτη ένδειξης υπόλοιπου φορτίου μπαταρίας, η αντίστοιχη ενδεικτική λυχνία σβήνει. Στον Πίνακας 5 παρουσιάζεται η κατάσταση της ενδεικτικής λυχνίας υπόλοιπου φορτίου μπαταρίας και το υπόλοιπο φορτίο της μπαταρίας. Πίνακας 5

Υπόλοιπο φορτίο της μπαταρίας Το υπόλοιπο φορτίο της μπαταρίας είναι αρκετό. Το υπόλοιπο φορτίο της μπαταρίας είναι στη μέση. Το υπόλοιπο φορτίο της μπαταρίας σχεδόν αδειάζει. Επαναφορτίστε την μπαταρία το συντομότερο δυνατό. Καθώς η ένδειξη του υπόλοιπου φορτίου της μπαταρίας εμφανίζεται κάπως διαφορετική ανάλογα με τη θερμοκρασία του περιβάλλοντος και τα χαρακτηριστικά της μπαταρίας, μπορείτε να τη δείτε ως στοιχείο

○ Μην χτυπάτε δυνατά τον πίνακα διακοπτών ή μην

σπάσετε. Μπορεί να προκληθεί βλάβη. ○ Για να εξοικονομήσετε το φορτίο της μπαταρίας που καταναλώνεται, η ενδεικτική λυχνία υπόλοιπου φορτίου της μπαταρίας ανάβει ενώ πατάτε το διακόπτη ένδειξης υπόλοιπου φορτίου της μπαταρίας. ○ Όταν χρησιμοποιείτε εφεδρική μπαταρία (BL36200), παρακαλείστε να ελέγξετε τη στάθμη της μπαταρίας πάνω στην οθόνη στάθμης μπαταρίας της εφεδρικής

Για λεπτομέρειες, παρακαλείστε να ανατρέξετε στο εγχειρίδιο οδηγιών του BL36200. ΠΡΙΝ ΑΠΟ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

Τραβήξτε έξω τη μπαταρία πριν προχωρήστε σε οποιαδήποτε συναρμολόγηση.

1. Τοποθέτηση του χερουλιού σχήματος βρόγχου

(Εικ. 7) (CG36DL (L), CG36DAL (L) μόνο) (1) Αφαιρέστε τα μπουλόνια M6 × 43 (2 τμχ) (2) Τοποθετήστε το χερούλι σχήματος βρόγχου πάνω στον κύριο σωλήνα έτσι ώστε να κλείνει προς το

(3) Τοποθετήστε το στερεωτικό του χερουλιού στο κατώτερο άκρο του κύριου σωλήνα και στερεώστε το καλά χρησιμοποιώντας τα μπουλόνια M6 × 43 (2 τμχ) και τα παξιμάδια M6 (2 τμχ).

Στερεώστε το χερούλι σχήματος βρόγχου σε μια θέση όπου παρέχει μια καλή λαβή.

Εγκαταστήστε τη χερούλι σχήματος βρόγχου κατάλληλα και με ασφάλεια, σύμφωνα με τις οδηγίες

Εάν δεν συναφθεί κατάλληλα ή με ασφάλεια, ενδέχεται

αποσπαστεί και να προκαλέσει τραυματισμό.

2. Εγκατάσταση των χειρολαβών ποδηλατικού

τύπου (Εικ. 8) (1) Χρησιμοποιώντας το εξαγων. κλειδί Άλεν των 4 mm που συμπεριλαμβάνεται, αφαιρέστε τα τέσσερα μπουλόνια που έχουν προσωρινά ασφαλιστεί στο στήριγμα του χερουλιού (A). (2) Συνδέστε τη χειρολαβή της δεξιάς χειρός που έχει το μοχλό και τη χειρολαβή της αριστεράς χειρός, και ασφαλίστε προσεκτικά ύστερα το στήριγμα του χερουλιού (A) χρησιμοποιώντας τα τέσσερα

Ασφαλίστε την αριστερή και δεξιά χειρολαβή σε μια θέση που παρέχει ένα καλό κράτημα.

Εγκαταστήστε την αριστερή και τη δεξιά χειρολαβή σωστά και με ασφάλεια σύμφωνα με τις οδηγίες

Αν δεν συνδεθούν σωστά και με ασφάλεια, μπορεί

βγουν από τη θέση τους και να προκαλέσουν τραυματισμούς.

3. Επεκτείνοντας τον κύριο σωλήνα (Εικ. 9)

(1) Απελευθερώστε το μοχλό ασφάλισης για να επιτρέψετε στον κύριο σωλήνα να επεκταθεί. (2) Επεκτείνατε τον κύριο σωλήνα όσο μακριά μπορεί να πάει, και σιγουρευτείτε ότι θα ακούσετε ένα 'κλικ'.

Ο κινητήρας δεν θα λειτουργήσει έως ότου

σωλήνας επεκταθεί πλήρως. Όταν πιέσετε το κουμπί ηλεκτρικής τροφοδοσίας, το κόκκινο φως ηλεκτρικής τροφοδοσίας θα αναβοσβήνει

(3) Αφού επεκτείνετε τον κύριο σωλήνα έως ότου κάνει 'κλικ', ελέγξτε αν η τρύπα της θήκης του στηρίγματος είναι ευθυγραμμισμένη με την τρύπα του κύριου σωλήνα και ασφαλίστε το μοχλό ασφάλισης

σταθεροποιήσετε τον κύριο σωλήνα με ασφάλεια.

4. Εγκατάσταση του καλύμματος ασφαλείας (Δείτε

Εικ. 10 και 11) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Φροντίστε να εγκαταστήσετε το κάλυμμα ασφαλείας στην καθορισμένη του θέση. Αν δεν δοθεί προσοχή σε αυτή την προειδοποίηση μπορεί να προκληθεί τραυματισμός από πέτρες που πετάγονται. 000BookCG36DL.indb176000BookCG36DL.indb176 2016/03/0110:25:452016/03/0110:25:45177

Χρησιμοποιήστε το παρεχόμενο εξάγωνο κλειδί Άλεν 4 mm για την εγκατάσταση. (1) Χρησιμοποιήστε τις λαμαρινόβιδες D5 για την εγκατάσταση του μαχαιριού στο κάλυμμα προφυλακτήρα. (Εικ. 10) (2) Ευθυγραμμίστε τις δυο τρύπες στο υποστήριγμα καλύμματος και στο κάλυμμα ασφαλείας και εισάγετε τα δύο εξαγ. κοίλης κεφαλής μπουλόνια M6 × 25. (Το υποστήριγμα καλύμματος είναι εγκαταστημένο στο

(3) Τοποθετήστε το στήριγμα καλύμματος κάτω από το κάλυμμα και χρησιμοποιήστε το παρεχόμενο εξαγ. κατσαβίδι bar 4 mm για να σφίξετε με εναλλαγή τα δύο εξάγ. κοίλης κεφαλής μπουλόνια M6 × 25 έως ότου να είναι κατάλληλα σφιγμένα.

○ Δώστε προσοχή ώστε να μην σας κόψει το μαχαίρι στο εσωτερικό του καλύμματος. ○ Εγκαταστήστε το κάλυμμα και το μαχαίρι κατάλληλα και με ασφάλεια, σύμφωνα με τις οδηγίες χειρισμού. Εάν δεν συναφθούν κατάλληλα ή με ασφάλεια, ενδέχεται να αποσπαστούν και να προκαλέσουν τραυματισμό.

5. Εγκαθιστώντας τη λεπίδα κοπής (προαιρετικά

εξαρτήματα) (CG36DL μόνο) ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Πριν να εγκαταστήσετε τη λεπίδα κοπής, βεβαιωθείτε ότι προσαρτήσατε το κάλυμμα της λεπίδας, φορέστε χοντρά γάντια και πάρτε όλες τις αναγκαίες προφυλάξεις για να προστατεύσετε τον εαυτό σας. ○ Πριν να εγκαταστήσετε τη λεπίδα κοπής, ελέγξτε προσεκτικά και βεβαιωθείτε ότι δεν είναι σπασμένη, παραμορφωμένη ή έχει υποστεί ζημιά με άλλο τρόπο. ○ Όταν εγκαθιστάτε τη λεπίδα κοπής, συνδέστε πρώτα το κάλυμμα της λεπίδας κοπής, ασφαλίστε την

στο μέσο της λεπίδας κοπής στην προβολή της διάταξης της φλάντζας έτσι ώστε η λεπίδα κοπής να ταιριάζει μέσα στο κάλυμμα του παξιμαδιού και το κεντρικό μέρος της λεπίδας κοπής δεν γλιστράει. (Βλέπε Εικ. 21) ○ Αφού εγκαταστήσετε τη λεπίδα κοπής, μη ξεχάσετε να αφαιρέσετε το εξαγων. κλειδί Άλεν και το σωληνωτό

○ Αν το παξιμάδι εγκατάστασης M10 της αριστερής πλευράς ή το κάλυμμα του παξιμαδιού δείχνουν σημάδια κόπωσης ή απόξεσης, αντικαταστήστε τα με ένα καινούργιο παξιμάδι εγκατάστασης ή με ένα νέο κάλυμμα παξιμαδιού. (1) Εισάγετε τη διάταξη της φλάντζας μέσα στη θήκη του κινητήρα. Τότε, το πτερύγιο της διάταξης της φλάντζας πρέπει να αντικρίζει την πλευρά της θήκης του κινητήρα. (Εικ. 18) (2) Για να εγκαταστήσετε τη λεπίδα κοπής, εισάγετε το παρεχόμενο εξαγων. κλειδί Άλεν μέσα στις τρύπες στη διάταξη της φλάντζας και στη θήκη του κινητήρα, και, κατ' αυτήν τη σειρά, συνδέστε τη λεπίδα κοπής και το κάλυμμα του παξιμαδιού. ( Εικ. 19) Εγκαταστήστε τη λεπίδα κοπής περιστρέφοντας σύμφωνα με την κατεύθυνση που δείχνεται από το

Μετά από ασφαλή σύσφιξη, ρυθμίστε κατά τρόπον ώστε η αριστερή πλευρά του παξιμαδιού εγκατάστασης M10 να μπορεί να στερεώνεται και να χαλαρώνει. Αν αυτό δεν επιτευχθεί μπορεί να προκληθεί δυσμορφία της διάταξης της φλάντζας ή βλάβη του χωρίσματος. (3) Τοποθετήστε την στρογγυλή πλευρά της αριστερής πλευράς του παξιμαδιού εγκατάστασης έτσι ώστε να αντικρίζει την πλευρά του σωληνωτού κλειδιού και στερεώστε με ασφάλεια. (Εικ. 20) (4) Ελέγξτε και βεβαιωθείτε ότι η λεπίδα κοπής έχει εγκατασταθεί σωστά. (Εικ. 21)

6. Εγκατάσταση του ιμάντα ώμου

Χρησιμοποιήστε σε συνδυασμό με μια

BSL3620. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Φροντίστε να συνδέσετε τον ιμάντα ώμου έτσι ώστε να μπορεί να γίνεται σωστά η μεταφορά του χλοοκόπτη. ○ Εάν έχετε την αίσθηση ότι το εργαλείο δεν λειτουργεί κανονικά, απενεργοποιήστε τον κινητήρα αμέσως, αφαιρέστε το στήριγμα γρήγορης απελευθέρωσης του ιμάντα ώμου και βγάλτε το εργαλείο.

○ Εάν δεν υποστηρίζετε το εργαλείο όταν τραβάτε τον ιμάντα γρήγορης ελευθέρωσης, αυτό μπορεί να πέσει προκαλώντας τραυματισμό ή ζημιά. Κρατήστε τον κύριο σωλήνα με το ένα χέρι καθώς τραβάτε με το άλλο χέρι. ○ Φροντίστε ότι η λειτουργία γρήγορης απελευθέρωσης λειτουργεί φυσιολογικά πριν ξεκινήσετε την εργασία. (1) Τοποθετήστε τον ιμάντα ώμου στον ώμο όπως εμφανίζεται στην Εικ. 12 (Για χρήση εκτός Ευρώπης, βλέπε Εικ. 14) και κρεμάστε τον από τον αναρτήρα του εργαλείου. Προσαρμόστε τον ιμάντα ώμου στο κατάλληλο μήκος. (2) Για να αφαιρέσετε το εργαλείο από τον ιμάντα ώμου, υποστηρίξτε το εργαλείο κρατώντας τον κύριο σωλήνα με το ένα χέρι και χρησιμοποιήστε το άλλο χέρι

να τραβήξετε τον ιμάντα γρήγορης απελευθέρωσης όπως εμφανίζεται στην Εικ. 12 (Για χρήση εκτός Ευρώπης, βλέπε Εικ. 14) και να τον ελευθερώσετε από το υποστήριγμα. (3) Για να βάλετε το εργαλείο πάνω σας, εισάγετε το υποστήριγμα στο άγκιστρο και εισάγετε το υποστήριγμα γρήγορης απελευθέρωσης πάνω από το άγκιστρο και

πλατύ άνοιγμα του υποστηρίγματος. (Εικ. 13) (Για χρήση εκτός Ευρώπης, βλέπε Εικ. 15) Με προσοχή τραβήξτε τον ιμάντα ώμου για να διασφαλίσετε ότι έχει στερεωθεί κατάλληλα.

7. Εγκαθιστώντας τον ιμάντα του αναρτήρα

Χρησιμοποιήστε σε συνδυασμό με μια μπαταρία BL36200. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Βεβαιωθείτε ότι συνδέσατε τον ιμάντα του αναρτήρα έτσι ώστε ο χλοοκόπτης να μπορεί να μεταφερθεί

○ Αν έχετε την αίσθηση ότι το εργαλείο δεν λειτουργεί κανονικά, σβήστε αμέσως τον κινητήρα, πιέστε το μηχανισμό απελευθέρωσης του ιμάντα του αναρτήρα και αφαιρέστε το εργαλείο.

○ Αν δεν υποστηρίζετε το εργαλείο όταν πιέζετε το μηχανισμό απελευθέρωσης, αυτό μπορεί να πέσει προκαλώντας τραυματισμό ή/και

Κρατήστε τον κύριο σωλήνα με το ένα χέρι ενώ σπρώχνετε με το άλλο χέρι. ○ Βεβαιωθείτε ότι η λειτουργία απελευθέρωσης λειτουργεί κανονικά πριν να ξεκινήσετε να εργάζεστε. (1) Αγκιστρώστε τον ιμάντα του αναρτήρα στη σαγή της BL36200 (δυο θέσεις) όπως δείχνεται στην Εικ. 16. Αγκιστρώστε ύστερα τον ιμάντα στον αναρτήρα

κύριου σωλήνα (μια θέση). Ρυθμίστε τον ιμάντα του αναρτήρα σε ένα κατάλληλο μήκος. (2) Για να αποσυνδέσετε το εργαλείο από τον ιμάντα του αναρτήρα, κρατήστε τον κύριο σωλήνα με το ένα χέρι και πιέστε το μηχανισμό ελευθέρωσης του ιμάντα του αναρτήρα από τις δυο πλευρές όπως δείχνεται στην Εικ. 17. Για να συνδέσετε το εργαλείο, εισάγετέ το από κάτω, εξασφαλίζοντας ότι έχει συνδεθεί σωστά. 000BookCG36DL.indb177000BookCG36DL.indb177 2016/03/0110:25:452016/03/0110:25:45178

ΝΑΙΛΟΝ ΚΕΦΑΛΗ Εγκατάσταση ημι-αυτόματης νάιλον κεφαλή

Αυτόματα παρέχει περισσότερη νάιλον γραμμή κοπής όταν συνδέεται. Χαρακτηριστικά

Θηλυκή βίδα Αριστερόστροφα M10×P1, 25-LH Κατάλληλο καλώδιο από νάιλον Διάμετρος καλωδίου: Εικ. 22 Μήκος: 4 m

○ Το περίβλημα πρέπει να προσαρτηθεί με ασφάλεια στο

○ Ελέγξτε το κάλυμμα, το περίβλημα και άλλα εξαρτήματα για ραγίσματα ή άλλη φθορά. ○ Ελέγξτε το περίβλημα και το πλήκτρο για φθορά. Εάν το σημάδι ορίου φθοράς στο περίβλημα δεν

πλέον ορατό ή εάν υπάρχει μια τρύπα στο κάτω μέρος του πλήκτρου, αλλάξτε τα νέα μέρη άμεσα. (Εικ. 25) ○ Η νάιλον κεφαλή πρέπει να τοποθετηθεί με ασφάλεια στο σπειροειδή συνδετήρα του περιβλήματος του

○ Για εξαιρετική απόδοση και αξιοπιστία, πάντα να χρησιμοποιείτε την νάιλον γραμμή κοπής της Hitachi.

μη χρησιμοποιείτε καλώδιο ή άλλα υλικά τα οποία μπορούν να είναι επικίνδυνο να εκτοξευτούν. ○ Εάν η νάιλον κεφαλή δεν παρέχει σωστά τη γραμμή κοπής, ελέγξτε ότι η νάιλον σειρά και όλα τα εξαρτήματα είναι εγκατεστημένα σωστά. Επικοινωνήστε με τον εμπορικό αντιπρόσωπο της Hitachi αν χρειαστείτε βοήθεια.

2. Εγκατάσταση (Εικ. 18 και 23)

(1) Εισάγετε το συναρμολόγημα της φλάντζας στο περίβλημα κινητήρα. Τώρα, το πτερύγιο του συγκροτήματος φλάντζας θα πρέπει να κοιτά στην πλευρά του περιβλήματος του μοτέρ. Μετά, ευθυγραμμίστε τις τρύπες του συναρμολογήματος της φλάντζας και το περίβλημα του κινητήρα, εισάγετε το κλειδί Άλεν 4 mm και κατόπιν γυρίστε για να σφίξετε το συναρμολόγημα της φλάντζας

(2) Βιδώστε τη νάιλον κεφαλή απευθείας στο σπειροειδή συνδετήρα του περιβλήματος του κινητήρα. Το παξιμάδι στερέωσης της νάιλον κεφαλής έχει αριστερόστροφο σπείρωμα. Γυρίστε δεξιόστροφα για να χαλαρώσει/ αριστερόστροφα για να σφίξει.

Εγκαταστήστε τη νάιλον κεφαλή κατάλληλα και με ασφάλεια, σύμφωνα με τις οδηγίες χειρισμού. Εάν δεν συναφθεί κατάλληλα ή με ασφάλεια, ενδέχεται να αποσπαστεί και να προκαλέσει τραυματισμό.

3. Προσαρμογή του μήκους της γραμμής

Περιστρέψτε και πατήστε τη νάιλον κεφαλή στο έδαφος. Η νάιλον γραμμή σχεδιάζεται περίπου 30 mm με ένα πάτημα (Εικ. 24) Επίσης, μπορείτε να επεκτείνετε τη νάιλον γραμμή με τα χέρια. Τη στιγμή αυτή, ο κινητήρας πρέπει να έχει σταματήσει εντελώς. Βεβαιωθείτε ότι η γραμμή επεκτείνεται σε αυξητικά βήματα 30 mm “πατώντας” και “αφήνοντας” το κάτω κουμπί ενώ τραβάτε τα άκρα γραμμής της νάιλον κεφαλής. (Εικ. 25) ○ Κατάλληλο μήκος της νάιλον γραμμήςΤο κατάλληλο μήκος της γραμμής όταν χρησιμοποιείται το εργαλείο είναι 90 – 110 mm. Επεκτείνετε τη γραμμή στο κατάλληλο μήκος. 4 Αντικατάσταση νάιλον γραμμής (1) Ετοιμάστε 4m γνήσιας γραμμής νάιλον στην Εικ. 22. (Αρ. Κωδικού 335235) (2) Πατήστε τις αντίθετες γλωττίδες και κατόπιν αφαιρέστε το κάλυμμα από τη θήκη. (Εικ. 26) (3) Αφαιρέστε τη μπομπίνα από τη θήκη. (Εικ. 27) ○ Εάν υπολείπεται νάιλον γραμμή, αγκιστρώστε τη γραμμή στις αυλακώσεις και κατόπιν αφαιρέστε τη

○ Εάν η νάιλον γραμμή δεν επεκτείνεται όταν υπάρχει αρκετή υπολειπόμενη νάιλον γραμμή ή κατά την αντικατάσταση στης νάιλον γραμμής (Αρ. Κωδικού 335235), τυλίξτε τη νάιλον γραμμή χρησιμοποιώντας την παρακάτω διαδικασία

(4) Ελευθερώστε περίπου 150 mm νάιλον καλωδίου και από τα δυο άκρα, διπλώστε το μεσαίο τμήμα και συνδέστε το στο άγκιστρο πάνω στο μασούρι. Στη συνέχεια, τυλίξτε το καλώδιο στην κατεύθυνση που δείχνεται από το βέλος, όντας προσεκτικοί στο να μη το τυλίξετε σταυρωτά (Εικ. 28, 29). (5) Αφήστε περίπου 100 mm – 150 mm νάιλον καλώδιο μη

, αγκιστρώστε και ασφαλίστε τη γραμμή στο στόπερ. (Εικ. 30)

Μην διασταυρώνετε τη νάιλον γραμμή όταν ασφαλίζετε τη γραμμή στο στόπερ. (Εικ. 31) (6) Ευθυγραμμίστε τη θέση του στόπερ και τον οδηγό γραμμής του οφθαλμιδίου και κατόπιν εισάγετε το κουμπί μέσα από τη θήκη. Απελευθερώστε τη γραμμή από το στόπερ ενώ

απαλά τη μπομπίνα και κατόπιν περάστε τη γραμμή μέσα από τον οδηγό γραμμής του οφθαλμιδίου. (Εικ. 32) (7) Πατήστε και κλειδώστε τις γλωττίδες της θήκης στις οπές ασφάλισης του καλύμματος. (Εικ. 33) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ελέγξτε για να βεβαιωθείτε ότι οι γλωττίδες έχουν κλειδώσει καλά στις οπές ασφάλισης. Η λειτουργία του εργαλείου εάν δεν είναι κλειδωμένα με ασφάλεια τα τμήματα μεταξύ τους μπορεί να οδηγήσει σε ατυχήματα ή τραυματισμό από τα ιπτάμενα τμήματα. (8) Τραβήξτε τη γραμμή ώστε να μην υπάρχει κενό και κατόπιν κόψτε τη γραμμή σε ένα εκτεταμένο μήκος 90 mm – 110 mm με ψαλίδι. (Εικ. 34)

Κοπή χόρτων ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Μην χειρίζεστε το εργαλείο τη νύχτα ή κάτω από κακές καιρικές συνθήκες όταν είναι χαμηλή η ορατότητα. ○ Μην χειρίζεστε το εργαλείο κατά την διάρκεια της βροχόπτωσης ή αμέσως μετά από τη βροχόπτωση. ○ Φοράτε κατάλληλα παπούτσια για να αποτρέψετε το γλίστρημα το οποίο μπορεί να προκαλέσει την

της ισορροπίας και την πτώση σας. ○ Μην χρησιμοποιήσετε το εργαλείο σε απότομες

Κατά την κοπή χόρτων πάνω σε πλαγιές που δεν είναι πολύ απότομες, κόβετε μετακινούμενοι προς την

○ Τοποθετήστε το δεξιό σας χέρι στο χερούλι και το αριστερό στη λαβή με σχήματος βρόγχου και κρατήστε

○ Προσέξτε ώστε να μην μετακινήσετε τον νάιλον κεφαλή πολύ κοντά στα πόδια σας. 000BookCG36DL.indb178000BookCG36DL.indb178 2016/03/0110:25:452016/03/0110:25:45179

○ Μην ανυψώσετε την νάιλον κεφαλή πάνω από το γόνατό σας κατά το κόψιμο. ○ Μην χρησιμοποιήσετε το εργαλείο εκεί που η νάιλον κεφαλή μπορεί να έρθει σε επαφή με πέτρες, δέντρο και άλλα εμπόδια. ○ Η νάιλον κεφαλή μπορεί να προκαλέσει τραυματισμό καθώς συνεχίζει να περιστρέφεται μετά την απενεργοποίηση του κινητήρα. Όταν η συσκευή είναι κλειστή, βεβαιωθείτε ότι η νάιλον κεφαλή έχει σταματήσει να λειτουργεί πριν τοποθετήσετε τη συσκευή κάτω. ○ Μην χρησιμοποιήσετε το εργαλείο αν υπάρχει άλλο άτομο μέσα σε ακτίνα 15 μέτρων. Εάν εργάζεστε με κάποιο άλλο άτομο διατηρήστε μια απόσταση μεταξύ σας μεγαλύτερη των 15 μέτρων. ○ Μπορεί να παρουσιαστεί προωστική ισχύς λεπίδας όταν η περιστρεφόμενη λεπίδα έρθει σε επαφή με ένα στερεό αντικείμενο στην κρίσιμη επιφάνεια. Μπορεί να προκληθεί μια επικίνδυνη αντίδραση έχοντας ως αποτέλεσμα τη βίαιη εξακόντιση ολόκληρης της συσκευής και του χειριστή της. Αυτό το φαινόμενο ονομάζεται προωστική ισχύς λεπίδας. Ως αποτέλεσμα, ο χειριστής μπορεί να χάσει τον έλεγχο της συσκευής κάτι το οποίο μπορεί να προκαλέσει σοβαρό ή θανατηφόρο τραυματισμό. Η προωστική ισχύς της λεπίδας είναι πιθανότερο να εμφανιστεί σε περιοχές όπου είναι δύσκολο να δει κάποιος το υλικό προς κοπή.

1. Εισάγετε την μπαταρία τοποθετώντας τους

πόλους στη σωστή θέση

2. Ενεργοποιήστε το εργαλείο (Εικ. 35)

Πιέστε το κουμπί τροφοδοσίας στο περίβλημα, ενεργοποιείται η ισχύς και ο λαμπτήρας ρεύματος στο χερούλι ανάβει στο κόκκινο χρώμα. ○ Πιέζοντας το κουμπί τροφοδοσίας για δεύτερη φορά απενεργοποιείται η ισχύς και ο κόκκινος λαμπτήρας

[Αυτόματη απενεργοποίηση ισχύος] Όταν είναι ενεργοποιημένη η ισχύς αλλά ο μοχλός δεν χρησιμοποιηθεί για περισσότερο από ένα λεπτό, το εργαλείο απενεργοποιείται αυτόματα. Για να ενεργοποιήσετε το εργαλείο ξανά, πιέστε για δεύτερη φορά το κουμπί τροφοδοσίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ποτέ να μην εγκαταλείψετε το εργαλείο ενεργοποιημένο. Η ενέργεια αυτή μπορεί να προκαλέσει ατύχημα.

3. Λειτουργία του μοχλού και φρένο (Εικ. 36)

Για να ξεκινήσετε την περιστροφή της λεπίδας κοπής,

ανοιχτό το ρεύμα, τραβήξτε το μοχλό ενώ πιέζετε το μοχλό ασφάλισης. Όταν απελευθερώνετε το μοχλό, το φρένο μπαίνει σε 1-3 δευτερόλεπτα, σταματώντας την περιστροφή της λεπίδας κοπής. Βεβαιωθείτε ότι το φρένο λειτουργεί κανονικά πριν να χρησιμοποιήσετε το εργαλείο.

4. Επιλογή ταχύτητας (Εικ. 37)

Επιλογή ταχύτητας για αλλαγή της ταχύτητας περιστροφής στο εύρος των 5800 – 7000 min

παρέχεται στο περίβλημα. Περιστρέψτε τον επιλογέα κατά τη φορά κίνησης των δεικτών του ωρολογίου για να αυξήσετε την ταχύτητα και κατά φορά αντίθετη με εκείνη των δεικτών του ωρολογίου για να μειώσετε την ταχύτητα.

○ Πιάστε το χερούλι από πάνω, πιέστε το μοχλό ασφάλισης και τραβήξτε το μοχλό για να αρχίσετε να κόβετε με περιστροφή της κεφαλής. (Εικ. 38) ○ Ελευθερώστε το μοχλό όταν ολοκληρώσετε το κόψιμο και σταματήστε τον κινητήρα. ○ Τοποθετήστε τον αντίχειρά σας πάνω στο χερούλι και πιάστε το χερούλι με τα άλλα σας δάχτυλα. (Εικ. 39) (CG36DL, CG36DAL μόνο) ○ Τοποθετήστε τον αντίχειρά σας στο χερούλι σχήματος βρόγχου και πιάστε το χερούλι με τα άλλα σας δάκτυλα. (Εικ. 40) (CG36DL (L), CG36DAL (L) μόνο) ○ Πάρετε μια στάση που σας βοηθά να μετακινηθείτε με

[Τεχνικές κοπής χόρτων] Μην ταλαντώνετε τον σωλήνα, αλλά χρησιμοποιήστε τα πλαϊνά για να μετακινήσετε την νάιλον κεφαλή

από δεξιά προς τα αριστερά σχηματίζοντας τόξο καθώς προχωράτε προς τα εμπρός και χρησιμοποιήστε την αριστερή πλευρά της νάιλον κεφαλή για την κοπή των χόρτων. (Εικ. 41) ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΚΑΤΑ ΤΗ

Συνεχής εργασία Αυτό το εργαλείο είναι εφοδιασμένο με ένα κύκλωμα προστασίας υπερφόρτισης που προστατεύει τα ηλεκτρονικά μέρη που ελέγχουν την επαναφορτιζόμενη μπαταρία. Κατά την συνεχή εργασία κοπής, η θερμοκρασία του εργαλείου θα αυξηθεί και τελικά θα ενεργοποιηθεί το κύκλωμα προστασίας έναντι της υπερφόρτισης, το οποίο θα απενεργοποιήσει το εργαλείο.

συμβεί αυτό, αφήστε το εργαλείο να κρυώσει για κάποιο χρονικό διάστημα. Όταν πέσει η θερμοκρασία, τότε θα είναι πάλι εφικτή η χρήση του εργαλείου. Εάν θα πρέπει να γίνει η αλλαγή της επαναφορτιζόμενης μπαταρίας κατά την διάρκεια της συνεχούς λειτουργίας, αφήστε το εργαλείο να ξεκουραστεί για περίπου 15 λεπτά. Προστασία από υπερφόρτωση Αυτό το εργαλείο διατίθεται με κύκλωμα προστασίας από υπερφόρτωση για να προστατευτούν τα ηλεκτρονικά τμήματα που ελέγχουν το εργαλείο. Σε συνεχόμενη υπερφόρτωση κατά την εργασία καλλωπισμού (ασφάλιση της νάιλον κεφαλής, κ.λπ.), το κύκλωμα προστασίας από υπερφόρτωση σβήνει τον κινητήρα. Εάν συμβεί αυτό, ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ την τροφοδοσία και κατόπιν επιλύστε το πρόβλημα που προκαλεί την υπερφόρτωση. Ο λαμπτήρας ρεύματος αναβοσβήνει, εάν ο μοχλός πατηθεί αφού έχει σταματήσει ο κινητήρας (ανατρέξτε στη σελίδα 175, “ΣΧΕΤΙΚΑ ΜΕ ΤΟΝ ΛΑΜΠΤΗΡΑ ΡΕΥΜΑΤΟΣ”). Η τροφοδοσία απενεργοποιείται αυτόματα εάν ο λαμπτήρας ρεύματος αναβοσβήνει για περισσότερο από 5 δευτερόλεπτα. Εάν συμβεί αυτό, επιλύστε το πρόβλημα που προκαλεί την υπερφόρτωση και κατόπιν θέστε το κουμπί ρεύματος στο ΕΝΕΡΓΟ για να συνεχιστεί η χρήση του εργαλείου Μεταφέροντας το εργαλείο (Εικ. 42) ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Αφαιρέστε την μπαταρία αποθήκευσης και χρησιμοποιήστε το κάλυμμα της λεπίδας κοπής για να προστατέψετε τη λεπίδα κοπής όταν μεταφέρετε το

Η μεταφορά του εργαλείου χωρίς πρώτα την τοποθέτηση του καλύμματος της λεπίδας κοπής στη θέση του εκθέτει το ανθρώπινο σώμα στην ελπίδα, πράγμα που μπορεί να καταλήξει σε τραυματισμούς. ○ Μεταφέρετε το εργαλείο κρατώντας το με τα χέρια και κρατώντας τη λεπίδα κοπής μακριά από το σώμα. ○ Όταν αποσύρετε τον κύριο σωλήνα, να είστε προσεκτικοί με το μυτερό άκρο και να προσέχετε να μην εμπλακούν τα δάχτυλά σας. (CG36DAL, CG36DAL (L) μόνο) Απελευθερώστε το μοχλό ασφάλισης και αποσύρετε τον κύριο σωλήνα. Ασφαλίστε το μοχλό ασφάλισης έως ότου η προβολή κτυπήσει τον κύριο σωλήνα. Η διαδικασία αυτή σας επιτρέπει τη μείωση του εργαλείου σε συμπαγές

Η απόσυρση του κύριου σωλήνα μπορεί να γίνει σε οποιαδήποτε θέση. Επιλέξτε ένα κατάλληλο μέγεθος για τη μεταφορά και την αποθήκευση. (CG36DAL, CG36DAL (L) μόνο) ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ

Τραβήξτε έξω την μπαταρία πριν κάνετε τον οποιονδήποτε έλεγχο ή συντήρηση.

1. Έλεγχος της κατάστασης της νάιλον κεφαλή

Ο έλεγχος της νάιλον κεφαλή πρέπει να γίνεται τακτικά. Εάν η νάιλον κεφαλή φθαρεί ή σπάσει μπορεί να γλιστρήσει ή να ελαττώσει την αποδοτικότητα του κινητήρα και να τον κάψει. Αντικαταστήστε την φθαρμένη νάιλον κεφαλή με μια καινούργια.

Μπορεί να είναι επικίνδυνη η χρήση μιας νάιλον κεφαλή η οποία είναι φθαρμένη ή σπασμένη. Για αυτό αντικαταστήστε την με μια καινούργια.

2. Έλεγχος των βιδών

Οι ξεσφιγμένες βίδες είναι επικίνδυνες. Επιθεωρήστε τις τακτικά και φροντίστε να είναι σφιγμένες.

Είναι εξαιρετικά επικίνδυνη η χρήση του ηλεκτρικού εργαλείου με ξεσφιγμένες τις βίδες.

3. Ελεγχος στα καρβουνάκια (Εικ. 43)

Το μοτέρ χρησιμοποιεί καρβουνάκια τα οποία είναι αναλώσιμα μέρη. Επειδή ένα υπερβολικό φθαρμέν ο καρβουνάκι μπορεί να δημιουργήσει πρόβλημα στο μοτέρ, αντικαταστήστε το καρβουνάκι με καιν ούργιο όταν φθαρεί ή όταν φθάσει κοντά στο “όριο φθοράς”. Επιπρόσθετα πάντοτε να κρατάτε τα καρβουνάκια καθαρά και εξασφαλίστε ότι ολισθαίνουν ελεύθερα μέσα στις θήκες.

Όταν αντικαθιστάτε το καρβουνάκι με ένα καινούργιο, βεβαιωθείτε να χρησιμοποιήσετε το Καρβουνάκι της Hitachi με Αρ. Κωδικού 999015.

4. Αντικατάσταση των καρβουνακιών

Βγάλτε το καρβουνάκι αφαιρώντας πρώτα το καπάκι του καρβουνακιού και μετά γαντζώστε την προεξοχή του καρβουνακιού με ένα κατσαβίδι για κεφαλές με εγκοπές, κλπ., όπως φαίνεται στην Εικ. 44. Κατά την τοποθέτηση της ψήκτρας του καρβουνακιού, επιλέξτε την κατεύθυνση έτσι ώστε το καρφί της ψήκτρας του καρβουνακιού (δείτε Εικ. 45) να συμφωνεί με την προεξοχή επαφής του σωλήνα της ψήκτρας. Στη συνέχει σπρώξτε το με το δάκτυλο όπως εμφανίζεται στην Εικ. 46. Στο τέλος, τοποθετήστε το κάλυμμα της ψήκτρας.

○ Να είστε απόλυτα σίγουροι ότι βάλατε το καρφί του καρβουνακιού μέσα στο τμήμα επαφής του σωλήνα της ψήκτρας. (Μπορείτε να βάλετε οποιοδήποτε από τα δυο καρφιά που παρέχονται.) ○ Προσοχή πρέπει να δοθεί επειδή το οποιοδήποτε λάθος σε αυτή την εργασία μπορεί να προκαλέσει την παραμόρφωση του καρφιού και ενδέχεται να προκαλέσει πρόβλημα στο μοτέρ στο αρχικό στάδιο.

5. Καθαρισμός του εξωτερικού

Όταν το κρουστικό δραπανοκατσάβιδο είναι λερωμένο, να το σκουπίζετε με ένα μαλακό στεγνό πανί ή με ένα πανί μουσκεμένο σε σαπουνόνερο. Μη χρησιμοποιείτε διαλύματα χλωρίνης, βενζίνη ή διαλυτικό

για να μην καταστραφούν τα πλαστικά μέρη.

Αποθηκεύετε το κρουστικό δραπανοκατσάβιδο σε χώρο όπου η θερμοκρασία είναι μικρότερη από 40°C και μακριά από την πρόσβαση παιδιών.

Αποθήκευση Μπαταριών Ιόντων Λιθίου Βεβαιωθείτε ότι οι μπαταρίες ιόντων λιθίου είναι πλήρως φορτισμένες πριν να τις αποθηκεύσετε. Τυχόν παρατεταμένη αποθήκευση (3 μήνες ή παραπάνω) μπαταριών με χαμηλό φορτίο μπορεί να έχει ως αποτέλεσμα την υποβάθμιση της απόδοσης, μειώνοντας σημαντικά τον χρόνο χρήσης της μπαταρίας ή καθιστώντας τις μπαταρίες ανίκανες στην κατακράτηση φορτίου. Ωστόσο ο σημαντικά μειωμένος χρόνος χρήσης της μπαταρίας μπορεί να ανακτηθεί με επαναληπτική φόρτιση και χρήση των μπαταριών δυο έως πέντε

Αν ο χρόνος χρήσης της μπαταρίας είναι υπερβολικά σύντομος παρόλη την επαναλαμβανόμενη φόρτιση και χρήση, θεωρείστε τις μπαταρίες νεκρές και προμηθευθείτε καινούργιες μπαταρίες.

έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται. ΕΠΙΛΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ Τα εξαρτήματα του παρόντος μηχανήματος εμφανίζονται στην σελίδα 362. Σημαντική ειδοποίηση για τις μπαταρίες στα ηλεκτρικά εργαλεία της Hitachi χωρίς καλώδιο Να χρησιμοποιείτε πάντα μία από τις καθορισμένες γνήσιες μπαταρίες. Δεν μπορούμε να εγγυηθούμε την ασφάλεια και την απόδοση του ηλεκτρικού μας εργαλείου όταν χρησιμοποιείτε μπαταρίες που είναι διαφορετικές από αυτές που έχουν σχεδιαστεί από εμάς, ή όταν η μπαταρία είναι αποσυναρμολογημένη ή τροποποιημένη (λόγω αποσυναρμολόγησης ή αντικατάστασης στοιχείων ή άλλων εσωτερικών

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Χρησιμοποιήστε τις επιθεωρήσεις του παρακάτω πίνακα εάν το εργαλείο δεν λειτουργεί φυσιολογικά. Εάν τα παρακάτω δεν επιλύουν το πρόβλημα, επικοινωνήστε με την αντιπρόσωπο σας ή με το εξουσιοδοτημένο κέντρο εξυπηρέτησης της Hitachi. Σύμπτωμα Πιθανή αιτία Αποκατάσταση Φορτιστής Ο λαμπτήρας του φορτιστή δεν ανάβει. Το βύσμα δεν είναι συνδεδεμένο στην πρίζα εναλλασσόμενου ρεύματος. Συνδέστε το βύσμα στην πρίζα εναλλασσόμενου

Η μπαταρία δεν είναι σωστά συνδεδεμένη στο φορτιστή. Τοποθετήστε τη μπαταρία έτσι ώστε να κάθεται σωστά μέσα στον φορτιστή. Τα ηλεκτρόδια της μπαταρίας ή του φορτιστή

Χρησιμοποιήστε μια μπατονέτα για να καθαρίσετε τα ηλεκτρόδια. Η μπαταρία είναι υπερβολικά θερμή. Αφήστε τη μπαταρία να ψυχθεί κατάλληλα πριν τη

Εργαλείο Δεν λειτουργεί. Η επαναφορτιζόμενη μπαταρία έχει αποφορτιστεί. Φορτίστε την επαναφορτιζόμενη μπαταρία. Η επαναφορτιζόμενη μπαταρία δεν έχει τοποθετηθεί κατάλληλα. Αφαιρέστε την επαναφορτιζόμενη μπαταρία από το χώρο τοποθέτησης της μπαταρίας του εργαλείου και ελέγξτε για την ύπαρξη ξένων στοιχείων και αν υπάρχουν αφαιρέστε τα. Επίσης ελέγξτε τα ηλεκτρόδια της μπαταρίας για την ύπαρξη βρωμιάς, νερού ή άλλων ξένων στοιχείων. Χρησιμοποιήστε μια μπατονέτα για τον καθαρισμό. Φροντίστε ώστε η επαναφορτιζόμενη μπαταρία να πατηθεί προς τα μέσα έως ότου μπει στη θέση της κάνοντας ένα κλικ. Η ισχύς δεν έχει ενεργοποιηθεί. Πατήστε το κουμπί τροφοδοσίας στο περίβλημα για να ξεκινήσει το εργαλείο. Σε αυτό το εργαλείο υπάρχει μια λειτουργία αυτόματης διακοπής. Η ισχύς απενεργοποιείται αμέσως εάν δεν τραβήξει κάποιος το μοχλό μέσα σε ένα λεπτό από την ενεργοποίηση. Για να ενεργοποιήσετε το εργαλείο ξανά, πιέστε για δεύτερη φορά το κουμπί τροφοδοσίας . Πατώντας το κουμπί τροφοδοσίας για δεύτερη φορά απενεργοποιείται η ισχύς. Ο κύριος σωλήνας δεν είναι πλήρως εκτεταμένος. (Το κόκκινο φως αναβοσβήνει γρήγορα) (CG36DAL, CG36DAL (L)

Για την αποφυγή ατυχημάτων λόγω δυσλειτουργίας, το εργαλείο έχει σχεδιαστεί έτσι ώστε ο κινητήρας να μη λειτουργεί εκτός και αν ο κύριος σωλήνας είναι πλήρως εκτεταμένος. Επεκτείνετε τον κύριο σωλήνα πλήρως μέχρις ότου ακουστεί ένα 'κλικ'. Ο μοχλός ασφάλισης δεν πατήθηκε όταν ο μοχλός τραβήχτηκε πίσω. Για την αποτροπή ατυχημάτων από την λανθασμένη λειτουργία, ο μοχλός ασφάλισης πρέπει να πατηθεί καθώς τραβιέται ο μοχλός προς τα πίσω για να ξεκινήσει ο κινητήρας. Κρατήστε το χερούλι από τα πάνω και πιέστε το μοχλό ασφάλισης καθώς τραβάτε το χερούλι. Το εργαλείο τραβά μεγάλες ποσότητες χόρτων τα οποία μπλέκονται μεταξύ του καλύμματος και της νάιλον κεφαλής, το εργαλείο υπερφορτώνεται. Αυτό είναι το αποτέλεσμα μιας λειτουργίας που προστατεύει την επαναφορτιζόμενη μπαταρία απενεργοποιώντας τον κινητήρα

υπερφορτώνεται το εργαλείο. Απενεργοποιήστε το εργαλείο και αφαιρέστε την αιτία της υπερφότισης. Πιέστε το κουμπί τροφοδοσίας ακόμη μια φορά για να συνεχιστεί η λειτουργία. 000BookCG36DL.indb181000BookCG36DL.indb181 2016/03/0110:25:452016/03/0110:25:45182

Σύμπτωμα Πιθανή αιτία Αποκατάσταση Εργαλείο Λειτουργεί αλλά γρήγορα

Η ισχύς της επαναφορτιζόμενης μπαταρίας είναι χαμηλή. Φορτίστε την επαναφορτιζόμενη μπαταρία. Η επαναφορτιζόμενη μπαταρία έχει υπερθερμανθεί. Σταματήστε τη χρήση της επαναφορτιζόμενης μπαταρίας, αφαιρέστε την από το εργαλείο και αφήστε την να κρυώσει σε μια καλά αεριζόμενη περιοχή η οποία δεν είναι εκτεθειμένη στο ηλιακό φως. Ο μοχλός ασφάλισης δεν είναι ασφαλισμένος, κάνοντας τον κύριο σωλήνα να κονταίνει κατά τη διάρκεια της εργασίας. (Το κόκκινο φως αναβοσβήνει γρήγορα) (CG36DAL, CG36DAL (L) μόνο) Ασφαλίστε το μοχλό ασφάλισης.

Το χερούλι σχήματος βρόγχου δεν είναι κατάλληλα τοποθετημένο στον κύριο σωλήνα. Στερεώστε το κατάλληλα. Το κάλυμμα ασφαλείας δεν είναι κατάλληλα τοποθετημένο στον κύριο

Στερεώστε το κατάλληλα. Το φρένο δεν μπορεί να μπει 1-3 δευτερόλεπτα μετά την απελευθέρωση του μοχλού. Αυτό μπορεί να οφείλεται σε δυσλειτουργία του

Επικοινωνήστε με το κατάστημα απ' όπου αγοράσατε το εργαλείο ή το πλησιέστερο σε σας Εξουσιοδοτημένο κέντρο σέρβις της Hitachi.

Εγγυώμαστε τα εργαλεία Hitachi Power Tools σύμφωνα με τη νομοθεσία και τους κανονισμούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών αυτών , σε Εξουσιοδοτημένο Κέντρο Επισκευής της Hitachi.

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HITACHI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση. Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση Οι τιμές μετρήθηκαν σύμφωνα με το EN50636-2-91 και βρέθηκαν σύμφωνες με το ISO 4871. Μετρηθείσα τυπική στάθμη ηχητικής ισχύος Α: 85 dB (A). Μετρηθείσα τυπική στάθμη ηχητικής πίεσης Α: 76 dB (A). Αβεβαιότητα Κ: 3 dB (A). Φοράτε προστατευτικά αυτιών. Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με το πρότυπο EN50636-2-91.

Αβεβαιότητα K = 1,5 m/s

Η εγκεκριμένη συνολική τιμή των δονήσεων έχει μετρηθεί σύμφωνα με μια σταθερή μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο

Μπορεί επίσης να χρησιμοποιηθεί σε μια προκαταρκτική εκτίμηση έκθεσης.

• Technická dokumentace je uložena u vedoucího našeho konstrukčního odděleni. Toto prohlášení platí pro výrobek označený značkou CE. Ελληνικά Türkçe Αντικείμενο δήλωσης: Hitachi Χλοοκόπτης μπαταρίας CG36DL, CG36DL(L), CG36DAL, CG36DAL(L) EK ΔΗΛΩΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥ Δηλώνουμε με αποκλειστική ευθύνη μας ότι το προϊόν αυτό συμμορφώνεται με τα πρότυπα ή με την προτυποποίηση: EN60335-1, EN50636-2-91, EN60335-2-29, EN55014-1, EN55014-2 και EN61000 σύμφωνα με τις Οδηγίες 2014/30/ΕΚ, 2014/35/ΕΚ, 2006/42/ΕΚ και 2000/14/ΕΚ. Αυτό το προϊόν συμμορφώνεται επίσης με την οδηγία RoHS 2011/65/ΕU. Ο υπεύθυνος για τα ευρωπαϊκά πρότυπα στην Hitachi Koki Europe Ltd. είναι εξουσιοδοτημένος να συντάσσει τον τεχνικό φάκελο. 2000/14/EK

• Τύπος συσκευής: Χλοοκόπτης

• Ονομασία τύπου: CG36DL, CG36DL(L), CG36DAL, CG36DAL(L)

• Πλάτος κοπής: 31 εκ.

• Διαδικασία ελέγχου εναρμονισμού: Παράρτημα VI

• Ευρωπαϊκή πλευρά προς γνωστοποίηση: CE 0044 TÜV NORD CERT Am TÜV 1, 30519 Hannover, Germany

• Μετρημένο επίπεδο ηχητικής ισχύος: 85 dB

• Εγγυημένο επίπεδο ηχητικής ισχύος: 90 dB

• Ο επικεφαλής του τμημοτος σχεδιασμού διατηρεί την τεχνική τεκμηρίωση γιατί τη χρειάζεται. Αυτή η δήλωση ισχύει στο προιόν με το σημάδι CΕ. Beyan konusu: Hitachi Akülü çim kesme CG36DL, CG36DL(L), CG36DAL, CG36DAL(L)
