BEDIENUNGSANLEITUNG CG 36DL HITACHI

Identify safety measures to protect the operator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time). 000BookCG36DL.indb18000BookCG36DL.indb18 2016/03/0110:25:342016/03/0110:25:3419 Deutsch Rutschfestes Schuhwerk tragen, das guten Halt bietet. Ein Messerstoß ist möglich, wenn das rotierende Messer im kritischen Bereich mit einem massiven Gegenstand in Berührung kommt. In diesem Fall kann es zu einer gefährlichen Reaktion kommen, bei der das gesamte Gerät und der Bediener einem heftigen Stoß ausgesetzt werden. Diese Reaktion wird als Messerstoß bezeichnet. Das Resultat ist u.U., dass der Bediener die Kontrolle über das Gerät verliert und schwere oder lebensgefährliche Verletzungen davonträgt. Messerstöße sind in Arbeitsbereichen, wo das zu schneidende Vegetationsmaterial nur schwer einsehbar ist, wahrscheinlicher. TEILEBEZEICHNUNGEN (Abb. 1) A: Hebel: Auslöser zum Aktivieren des Gerätes. B: Verriegelungshebel: Hebel, der ein unbeabsichtigtes Betätigen des Auslösers verhindert. C: Motor: Batteriebetriebener, scheibenförmiger Motor. D: Abdeckung: Schützt den Bediener vor herumfl iegenden Trümmern. E: Batterie: Energiequelle für den Antrieb des Gerätes. F: Einschalttaste: Taste zum Ein-/Ausschalten des Gerätes. G: Geschwindigkeitswählschalter: Wählschalter zum Einstellen der Motordrehzahl. H: Griff rechts: Griff mit Hebel an der rechten Seite des Gerätes. I: Griff links: Griff an der rechten Seite des Gerätes. J: Griff einbau: Befestigung des Griff s am Gerät. K: Hänger: Zum Anbringen eines Schulter- oder Hängeriemens am Gerät. L: Schulterriemen: Gurtzeug mit Lösemechanismus zur Benutzung zusammen mit einer Batterie. M: Hängeriemen: Gurtzeug mit Lösemechanismus zur Benutzung zusammen mit rückentragbarer Spannungsversorgung. N: Klinge (optionale Zubehöre): Metallklingen- Schneidewerkzeug O: Mutterabdeckung (optionale Zubehöre): Hält die Klinge nach unten. P: Linke M10 Installationsmutter (optionale Zubehöre): Zum Befestigen der Klinge am Gerät. Q: Ladegerät: Zum Aufl aden der Batterie. ALLGEMEINE

SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. er Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. SYMBOLE WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. CG36DL / CG36DL (L) / CG36DAL / CG36DAL (L): Akku-Rasentrimmer Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Tragen Sie immer einen Augenschutz. Stets Gehörschutz tragen. Keiner Feuchtigkeit aussetzen. Achten Sie darauf, dass keine unbeteiligten Personen in der Nähe sind. Entfernen Sie die Batterie vor dem Einstellen und der Reinigung sowie dann, wenn das Gerät unbeaufsichtigt ist. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/ EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechaten Wiederververtung zugeführt werden. Es ist wichtig, dass Sie sich mit den nachfolgenden Vorsichtsmaßnahmen und Warnungen vertraut machen und diese befolgen. Unvorsichtige oder unsachgemäße Handhabung des Geräts kann schwere oder tödliche Verletzungen zur Folge haben. Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und am Gerät selbst. Bei Gebrauch des Geräts immer Gesichts-, Kopf- und Gehörschutz tragen. Kinder und Zuschauer in einem Abstand von 15 m vom Gerät halten. Stoppen Sie das Gerät und die Schneideinheit sofort, wenn sich Ihnen jemand nähert. Auf hochgeschleuderte Gegenstände achten. Max 8,000 min

Zeigt die maximale Drehzahl der Welle an. Verwenden Sie kein Schneidzubehör, dessen Maximaldrehzahl unter diesem Wert liegt. Handschuhe sind dann zu tragen, wenn dies notwendig ist, z.B. bei der Montage der Schneidausrüstung. (Übersetzung der Original-Gebrauchsanweisung) 000BookCG36DL.indb19000BookCG36DL.indb19 2016/03/0110:25:342016/03/0110:25:3420 Deutsch b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entfl ammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD). Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off -) Position befi ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff . f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pfl ege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. 000BookCG36DL.indb20000BookCG36DL.indb20 2016/03/0110:25:352016/03/0110:25:3521 Deutsch f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufi g hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pfl ege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen. b) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. c) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. d) Im Falle von Störungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroff ene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batteriefl üssigkeiten können zu Reizungen oder Verbrennungen führen.

a) Lassen Sie Elektrowerkzeuge durch qualifi zierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden. RASENTRIMMER- SICHERHEITSHINWEISE WICHTIG

VOR VERWENDUNG SORGFÄLTIG LESEN

FÜR KÜNFTIGE BEZUGNAHME AUFBEWAHREN

Maßnahmen zur sicheren Bedienung ● Vertrautmachen a) Lesen Sie die Anleitung sorgfältig durch. Machen Sie sich mit den Steuerelementen und der ordnungsgemäßen Bedienung des Geräts vertraut. b) Gestatten Sie Personen, die nicht mit dieser Anleitung vertraut sind oder Kindern nie die Bedienung des Geräts. Das Mindestalter zur Bedienung des Geräts kann durch örtliche Vorschriften festgelegt sein. c) Bedenken Sie, dass der Bediener oder Benutzer des Geräts für Unfälle oder Verletzungen anderer Personen oder Beschädigung von deren Eigentum verantwortlich ist. ● Vorbereitung a) Prüfen Sie vor dem Gebrauch das Netz- und Verlängerungskabel auf Anzeichen von Schäden oder Alterung. Wenn das Kabel während des Gebrauchs beschädigt wird, trennen Sie sofort das Kabel von der Stromversorgung. BERÜHREN SIE DAS KABEL NICHT, BEVOR ES VON DER STROMVERSORGUNG GETRENNT WURDE. Verwenden Sie das Gerät nicht, wenn das Kabel beschädigt oder verschlissen ist. b) Untersuchen Sie das Gerät vor der Verwendung stets visuell auf beschädigte, fehlende oder falsch angebrachte Schutzvorrichtungen oder Schutzschilde. c) Betätigen Sie das Gerät nie, wenn sich Personen, insbesondere Kinder, oder Tiere in der Nähe befi nden. d) Ersetzen Sie den Nylonkopf nie mit der Metallschneidevorrichtung. ● Betrieb a) Tragen Sie während der Bedienung des Geräts stets Schutzbrille, festes Schuhwerk und lange Hosen. b) Vermeiden Sie die Verwendung des Geräts bei schlechtem Wetter, insbesondere wenn die Gefahr eines Blitzeinschlags besteht. c) Verwenden Sie das Gerät ausschließlich bei Tageslicht oder ausreichender künstlicher Beleuchtung. d) Betätigen Sie das Gerät nie mit beschädigten oder nicht angebrachten Schutzvorrichtungen oder Schutzschilden. e) Schalten Sie den Motor nur ein, wenn sich die Hände und Füße nicht in der Nähe der Schneidevorrichtung befi nden. f) Unterbrechen Sie immer die Stromversorgung des Geräts (d. h. ziehen Sie den Stecker aus der Netzsteckdose oder entfernen Sie die Sperrvorrichtung) – wenn das Gerät unbeaufsichtigt bleibt; – bevor Sie eingeklemmtes Material entfernen; – bevor Sie das Gerät inspizieren, reinigen oder Arbeiten am Gerät vornehmen; – nach Kontakt mit einem Fremdkörper; – wenn das Gerät ungewöhnlich stark zu vibrieren beginnt. g) Schützen Sie sich vor Verletzungen der Füße und Hände durch die Schneidevorrichtung. h) Vergewissern Sie sicher, dass die Lüftungsöff nungen stets frei von Rückständen sind.

i) Keinesfalls das Gerät in irgendeiner Weise abändern.

Das Schneidwerkzeug nur für die Zwecke verwenden, für die es bestimmt ist. ● Wartung, Transport und Lagerung a) Unterbrechen Sie immer die Stromversorgung des Geräts (d. h. ziehen Sie den Stecker aus der Netzsteckdose oder entfernen Sie die Sperrvorrichtung), bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. b) Verwenden Sie ausschließlich die durch den Hersteller empfohlenen Ersatz- und Zubehörteile. c) Führen Sie in regelmäßigen Abständen Inspektions- und Wartungsarbeiten durch. Lassen Sie Reparaturen des Geräts ausschließlich durch eine Vertragswerkstatt durchführen. d) Bewahren Sie das Gerät, wenn es nicht verwendet wird, außerhalb der Reichweite von Kindern auf. e) Schützen sie die Klinge mit einem Klingenschutz beim Transport in einem Fahrzeug bzw. zum Lagern. 000BookCG36DL.indb21000BookCG36DL.indb21 2016/03/0110:25:352016/03/0110:25:3522 Deutsch VORSICHTSMASSNAHMEN BEIM AKKU-RASENTRIMMER WARNUNG

1. Bei der Arbeit mit dem Gerät stets gelassen bleiben.

Zum Schutz vor Kälte angemessene Kleidung tragen.

2. Vorausschauend arbeiten, um Unfälle zu vermeiden.

3. Das Gerät nicht bei Nacht oder schlechten

Witterungsverhältnissen mit eingeschränkter Sicht bedienen. Das Gerät zudem nicht bei Regen oder kurz nach einem Regenschauer betätigen. Arbeit auf rutschigem Untergrund kann zu Unfällen führen, wenn Sie das Gleichgewicht verlieren.

4. Den Nylonkopf vor Inbetriebnahme des Geräts

inspizieren. Das Gerät nicht verwenden, wenn der Nylonkopf Risse, Schrammen oder Verbiegungen aufweist. Es ist darauf zu achten, dass der Nylonkopf ordnungsgemäß angebracht ist. Ein während der Arbeit auseinanderfallender oder sich lösender Nylonkopf kann zu Unfällen führen.

5. Vor Arbeitsbeginn sicherstellen, dass die Abdeckung

6. Es ist darauf zu achten, dass der Bügelgriff vor

Arbeitsbeginn angebracht ist. Vor Inbetriebnahme des Geräts sicherstellen, dass er nicht locker sitzt und ordnungsgemäß angebracht ist. Das Gerät während der Arbeit fest am Bügelgriff halten und das Gerät nicht umherschwenken, sondern bei festem Stand die korrekte Körperhaltung einnehmen. Ein Gleichgewichtsverlust während der Arbeit kann zu Verletzungen führen.

7. Beim Starten des Motors entsprechende Vorsicht walten

lassen. Das Gerät auf ebenem Untergrund ablegen. Bei der Betätigung des Geräts einen Mindestabstand von 15 m zu anderen Personen oder Tieren einhalten. Es ist darauf zu achten, dass der Nylonkopf nicht mit dem Boden oder Bäumen und Pfl anzen in Berührung kommt. Ein unachtsames Starten des Geräts kann zu Verletzungen führen.

8. Den Verriegelungshebel nicht fi xieren.

Ein versehentliches Zurückziehen des Hebels kann zu Verletzungen führen.

9. Vor dem Verlassen des Geräts dieses durch Betätigung

des Einschaltknopfs ausschalten.

10. Bei der Betätigung des Geräts in der Nähe von

Stromkabeln, Gasleitungen und ähnlichen Installationen mit äußerster Vorsicht vorgehen.

11. Vor Arbeitsbeginn leere Dosen, Draht, Steine und

andere Hindernissen entfernen. Nicht in der Nähe großer Wurzeln oder Felsen arbeiten. Das Arbeiten in solchen Bereichen kann zur Beschädigung des Nylonkopfes führen und Verletzungen zur Folge haben.

12. Den Nylonkopf während des Betriebs niemals anfassen.

Zudem ist darauf zu achten, dass er nicht mit Haar, Kleidung etc. in Berührung kommt.

13. In den folgenden Situationen den Motor abstellen und

kontrollieren, ob der Nylonkopf aufgehört hat, sich zu drehen. Um zu einem neuen Arbeitsbereich zu wechseln. Um Fremdkörper oder Gras zu entfernen, die sich im Gerät verfangen haben. Um Hindernisse oder durch die Arbeit angefallene Schnittabfälle, Grass oder Späne aus dem Arbeitsbereich zu entfernen. Um das Gerät abzulegen. Die Durchführung dieser Tätigkeiten bei rotierendem Nylonkopf kann zu Unfällen führen.

14. Bei der Betätigung des Geräts einen Mindestabstand

von 15 m zu anderen Personen einhalten. Bei gemeinsamer Arbeit mit einer anderen Person einen Mindestabstand von mehr als 15 m einhalten. Hochgeschleuderte Späne können zu Unfällen führen. Bei der Arbeit auf unebenen Untergründen wie an Hängen ist darauf zu achten, dass die mit Ihnen arbeitende Person keinen Gefahren ausgesetzt wird. Mitarbeiter mit Hilfe von Pfeifen oder anderen Mitteln auf mögliche Gefahren aufmerksam machen.

15. Wenn sich Gras oder andere Fremdkörper im Nylonkopf

verfangen haben, den Motor abstellen und sichergehen, dass sich der Nylonkopf nicht mehr dreht, bevor diese entfernt werden. Das Entfernen von Fremdkörpern aus einem rotierenden Nylonkopf führt zu Verletzungen. Das Fortsetzen der Arbeit, wenn sich Fremdkörper im Nylonkopf verfangen haben, kann zur Beschädigung des Geräts führen.

16. Bei schwacher Geräteleistung oder seltsamen

Geräuschen oder Vibrationen des Geräts den Motor sofort abstellen und das Gerät durch Ihren Fachhändler inspizieren und reparieren lassen. Eine weitere Verwendung in diesem Zustand kann zu Verletzungen oder der Beschädigung des Geräts führen.

17. Das Gerät nach versehentlichem Fallenlassen oder

Anstoßen sorgfältig inspizieren, um sicherzustellen, dass keine Schäden, Risse oder Verformungen aufgetreten sind. Die Verwendung eines beschädigten, rissigen oder deformierten Geräts kann Verletzungen zur Folge haben.

18. Das Gerät beim Transport in einem Fahrzeug sichern,

um ein Umherrutschen zu vermeiden. Das Nichtbefolgen dieser Warnung kann zu Unfällen führen.

19. Im Motor dieses Produkts befi ndet sich ein starker

Dauermagnet. Beachten Sie die folgenden Vorsichtsmaßnahmen hinsichtlich Anhaftung von Spänen am Werkzeug und die Auswirkung des Dauermagneten auf elektronische Geräte. VORSICHT ○ Legen Sie das Werkzeug nicht auf eine Werkbank oder in einen Bereich, wo Metallspäne vorhanden sind. Die Späne können am Werkzeug anhaften und Verletzungen oder Geräteausfall verursachen. ○ Wenn Späne am Werkzeug anhaften, dürfen Sie es nicht anfassen. Entfernen Sie die Späne mit einer Bürste. Andernfalls können Verletzungen erfolgen. ○ Verwenden Sie einen Herzschrittmacher oder ein anderes elektronisches Medizinprodukt, dürfen Sie sich dem Werkzeug nicht nähern oder es gar bedienen. Der Betrieb des Elektronikgeräts kann beeinträchtigt werden. ○ Verwenden Sie das Werkzeug nicht in der Nähe von Präzisionsgeräten, z. B. Handys, Magnetkarten oder elektronischen Speichermedien. Andernfalls kann dies zu Fehlfunktionen, Geräteausfall oder Datenverlust führen. VORSICHT

1. Den Nylonkopf ausschließlich zum Schneiden von Gras

verwenden. Das Gerät nicht in Pfützen verwenden und sicherstellen, dass der Nylonkopf nicht mit Erde in Berührung kommt.

2. Das Gerät enthält Präzisionsteile und sollte nicht

fallengelassen oder heftigen Stößen oder Wasser ausgesetzt werden. Anderenfalls können Schäden oder Funktionsstörungen des Geräts auftreten.

3. Bei der Lagerung nach der Verwendung oder dem

Transport des Geräts den Nylonkopf entfernen. 000BookCG36DL.indb22000BookCG36DL.indb22 2016/03/0110:25:352016/03/0110:25:3523 Deutsch

4. Das Gerät nicht mit Insektenvernichtungsmitteln oder

anderen Chemikalien in Berührung bringen. Solche Chemikalien können zu Rissbildung und anderen Schäden führen.

5. Warnhinweise durch neue ersetzen, wenn sie undeutlich

oder unlesbar werden oder sich abzulösen beginnen. Warnhinweisetiketten erhalten Sie bei Ihrem Fachhändler.

6. Sie dürfen den Motor nicht gleich nach dem Betrieb

anfassen, da er sehr heiß werden kann.

VORSICHTSMASSNAHMEN FÜR

BATTERIE UND LADEGERÄT

1. Die Batterie immer bei einer Temperatur von 0°C –

40°C laden. Laden bei einer Temperatur, die nied riger als 0°C ist, wird gefährliche Überladung ver ursachen. die Batterie kann nicht bei einer Tem peratur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20°C – 25°C.

2. Nach Beendung einer Ladung, lassen Sie das

Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird. Nicht mehr als zwei Batterien hintereinander laden.

3. Keine Fremdkörper durch das Anschlußloch der Batterie

4. Darauf achten, daß keine Gegenstände durch

Belüftungsschlitze das Ladegeräts in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

5. Das Benutzen einer leeren Batterie beschädigt das

6. Bringen Sie die Batterie zum Geschäft, wo Sie sie

gekauft haben, sobald die Lebensdauer der Batterie zur Neige geht. Die leere Batterie nicht wegwerfen.

7. Niemals die Batterie und das Ladegerät ausein-

8. Niemals die Batterie kurzschließen. Kurzschluß der

Batterie verursacht eine zu große Stromzufuhr und überhitzung, wodurch Durch brennen oder Schaden beider Batterie entsteht.

9. Die Batterie nicht ins Feuer werfen. Sie könnte dabei

AKKU Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr

ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.

3. Kommt es während des Betriebs zu einer Erhitzung der

Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Anschließend können Sie das Gerät wieder normal verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich Späne und Staub nicht auf

der Batterie ansammeln. ○ Stellen Sie während der Arbeit sicher, dass Späne und Staub nicht auf die Batterie fallen. ○ Stellen Sie sicher, dass Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen. ○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. ○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist.

2. Achten Sie darauf, dass die Batterie nicht durch einen

spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht weiter

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an elektrische

Ausgänge oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den angegebenen

7. Falls die Batterie nach Verstreichen der angegebenen

Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen Druck,

wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

9. Wenn Sie ein Leck oder Rußgeruch feststellen,

vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung, Verfärbungen,

Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufl adens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung. VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung triff t, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. WARNUNG Wenn ein elektrischer Fremdkörper an die Anschlüsse des Lithium-Ionen-Akkus gelangt, kann es zu einem Kurzschluss und der Gefahr eines Feuers kommen. Beachten Sie folgende Vorsichtsmaßnahmen bei der Aufbewahrung des Akkus. ○ Legen Sie keine elektrisch leitenden Späne, Nägel, Stahldraht, Kupferdraht oder anderen Draht in den Aufbewahrungskoff er. ○ Setzen Sie den Akku entweder in das Gerät ein oder lagern Sie ihn, um Kurzschlüsse zu vermeiden, indem Sie ihn in die Batterieabdeckung hineindrücken, bis die Belüftungslöcher verdeckt sind. (Siehe Abb. 2) 000BookCG36DL.indb23000BookCG36DL.indb23 2016/03/0110:25:352016/03/0110:25:3524 Deutsch

BEZÜGLICH DES TRANSPORTS VON

LITHIUM-IONEN-BATTERIEN Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen. WARNUNG Weisen Sie die Transportfi rma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportfi rma, wenn Sie den Transport in die Wege leiten. ○ Lithium-Ionen-Batterien, die eine Leistungsabgabe von 100 Wh überschreiten, werden in der Einstufung des Frachtguts als Gefahrgüter angesehen und erfordern spezielle Anwendungsverfahren. ○ Für den Transport über Straßen müssen die internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden.

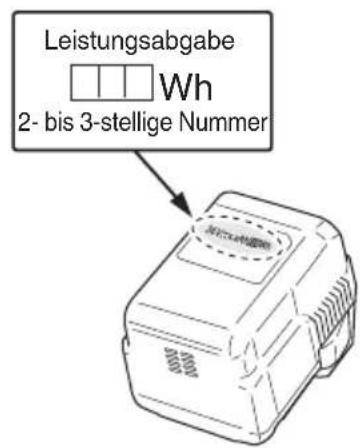

2- bis 3-stellige Nummer

Ungefähre Länge 90 – 110 mm

Krempe der Kohlebürste

Kontaktfl äche des Bürstenrohrs

Akkumulatorabdeckung

Vorsprung des Verriegelungshebels

Drucklaschen (2 Bereiche)

Den mittleren Teil zurückklappen

Wickelrichtung des Nylonfadens

M6×25- Innensechskant- Rundkopfschrauben

Ladezustand- Kontrollleuchte

Während die Rolle gehalten wird

Faden durch die Fadenführungsöse führen

4-mm-Sechskant- Inbusschlüssel

Rastlöcher in der Abdeckung (2 Löcher)

Schraubgewinde im Motorgehäuse

Laschen am Gehäuse (2 Laschen)

Schraube (Linksgewinde)

Geschwindigkeitswählschalter

Verriegelungshebelvorsprung

Vorsprung der Flanschbaueinheit

M5 x 25 Innensechskantschrauben

Verschleißgrenzenmarke (2 Marken)

Klaue der Kohlebürste 000BookCG36DL.indb25000BookCG36DL.indb25 2016/03/0110:25:352016/03/0110:25:3526 Deutsch TECHNISCHE DATEN ELEKTRO-WERKZEUG Modell CG36DL CG36DL(L) CG36DAL CG36DAL(L) Stangentyp Gerader Typ Verlängerbarer Typ Schneiddurchmesser 310 mm Rotationsrichtung Vom oben aus gesehen gegen den Uhrzeigersinn Leerlaufdrehzahl 5800 – 7000 min

Betriebszeit bei einer Akkuladung* (Bei vollständiger Ladung des mitgelieferten Akkus) BSL3620 35 min. (Normal) 15 min. (Hoch) BL36200 5,5 std. (Normal) 2,5 std. (Hoch) Akkumulator BSL3620: Li-Ionen 36 V (2,0 Ah 10 Zellen) Gewicht (mit Nylonkopf, aufl adbarer Batterie, Schulterriemen und Abdeckung) 5,7 kg 5,5 kg 6,0 kg 5,8 kg

1. Herausnehmen der Batterie

Das Gehäuse gut festhalten und auf die Akkumulatorverriegelungen drücken, um den Akku zu entfernen (siehe Abb. 3). VORSICHT Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (siehe Abb. 3). LADEN Vor Gebrauch des Elektrowerkzeugs die Akkumulator wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine Steckdose

einstecken. Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt die Kontrollampe in Rot auf. (In Sekunden- abständen)

2. Eine Batterie in das Ladegerät einlegen.

Setzen Sie den Akkumulator so in das Ladegerät ein, dass die Linie sichtbar ist, wie in Abb. 4 und 5 gezeigt.

Beim Einlegen einer Batterie in das Ladegerät wird der Ladevorgang fortgesetzt, und leuchtet das Kontrollampe kontinuierlich in Rot auf. Wenn die Batterie voll aufgeladen ist, blinkt das Kontrollampe in Rot. (In Sekundenabständen) (Seihe Tafel 1) (1) Anzeigelämpchen Das Kontrollampe leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie. 000BookCG36DL.indb27000BookCG36DL.indb27 2016/03/0110:25:352016/03/0110:25:3528 Deutsch Tafel 1 Anzeigen der Kontrollampe Die Bereitsch- aftsanzeige leuchtet oder blinkt rot. Vor dem Laden Blinkt Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden) Beim Laden Leuchtet Leuchtet kontinuierlich Laden durchgeführt Blinkt Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden) Laden unmöglich Flackert Leuchtet für 0,1 Sekunden. Erlischt für 0,1 Sekunden. (Aus für 0,1 Sekunden) Betriebsstörung in der Batterie oder im Ladegerät Die Bereitsch- aftsanzeige leuchtet grün. Wegen Überhitzung angehalten Leuchtet Leuchtet kontinuierlich Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet). (2) Über die Temperatur der Akkubatterie Die Temperaturen für Akkus sind in Tafel 2 gezeigt. Erhitzte Batterien vor dem Laden abkühlen lassen. Tafel 2 Aufl adebereiche für Batterie Akkubatterien Temperaturen, bei denen die Batterie geladen werden kann

(3) Über die Aufl adezeit Je nach Kombination von Ladegerät und Batterien wird die Aufl adezeit wie in Tafel 3 gezeigt. Tafel 3 Aufl adezeit (bei 20°C) Ladegerät Batterie UC36YRSL BSL3620 Etwa. 60 min. HINWEIS Die Aufl adezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Das Ladegerät festhalten und die Batterie

herausziehen. HINWEIS Nach dem Betrieb zuerst die Batterien aus dem Ladegerät nehmen und dann die Batterien angemessen aufbewahren. Verlängerung der Lebensdauer von Batterien (1) Die Batterien aufl aden, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufl aden. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen aufl aden. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauer nimmt ab. Die Batterie etwas stehen lassen und erst aufl aden, wenn sie sich abgekühlt hat. VORSICHT ○ Wenn der Akku geladen wird, während er heiß ist, weil er längere Zeit direkter Sonneneinstrahlung ausgesetzt gewesen ist, oder die Batterie eben erst in Gebrauch gewesen ist, leuchtet die Ladungsstatuslampe grün auf. Lassen Sie in einem solchen Fall zuerst die Batterie abkühlen und beginnen Sie erst dann mit dem Aufl aden. ○ Wenn die Ladungsstatuslampe rot fl ackert (in Intervallen von 0,2 Sekunden), den Batterieanschluss des Ladegerätes auf Fremdkörper kontrollieren und diese ggf. entfernen. Wenn keine Fremdkörper vorhanden sind, liegt wahrscheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen. ○ Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, dass die Batterie, die mit dem UC36YRSL geladen wird, herausgenommen wurde, mindestens 3 Sekunden warten, bevor Sie sie wieder einlegen, um den Ladevorgang fortzusetzen. Wird die Batterie innerhalb von 3 Sekunden wieder eingelegt, kann es sein, dass sie nicht richtig aufgeladen wird.

INFO ZUR NETZLEUCHTE

Die Netzleuchte zeigt die verschiedenen Zustände des Werkzeugs an (Abb. 6). Tafel 4 zeigt die Zustände, wie sie von der Netzleuchte angezeigt werden. Tafel 4 Status der Leuchte Werkzeugstatus Aus Netz aus Rot Netz ein Rot blinkend Der Hebel wurde betätigt, während der Überhitzungsschutz des Werkzeugs aktiviert war. Rot blinkend, schnell Funktionsstörung. ZUR RESTLADUNGSANZEIGE Beim Drücken des Restladungsanzeigeschalters leuchtet die Restladungsanzeigeleuchte auf und die verbleibende Akkuladung kann abgelesen werden. (Abb. 6) Beim Loslassen des Restladungsanzeigeschalters erlischt die Restladungsanzeigeleuchte. In Tafel 5 sind der Status der Restladungsanzeigeleuchte und die verbleibende Akkuladung dargestellt. 000BookCG36DL.indb28000BookCG36DL.indb28 2016/03/0110:25:352016/03/0110:25:3529 Deutsch Tafel 5 Status der Leuchte Verbleibende Akkuladung Die verbleibende Akkuladung ist ausreichend. Es verbleibt die Hälfte der Akkuladung. Der Akku ist fast leer. Den Akku schnellstmöglich wieder aufl aden. Die Restladungsanzeige kann abhängig von Umgebungstemperatur und Akkueigenschaften etwas variieren und sollte daher als Richtwert verstanden werden. HINWEIS ○ Starke Erschütterungen oder ein Zerbrechen der Schalttafel ist zu vermeiden. Dies kann zu Störungen führen. ○ Um den Akkuverbrauch zu speichern, drücken Sie den Restladungsanzeigeschalter bei aufl euchtender Restladungsanzeigeleuchte. ○ Bitte prüfen Sie bei Verwendung einer Akkubatterie (BL36200) den Batteriestand auf der Batteriestandsanzeige der Akkubatterie. Details dazu entnehmen Sie bitte der Gebrauchsanleitung für BL36200. VOR INBETRIEBNAHME VORSICHT Akku vor Anbringung von Komponenten entnehmen.

1. Anbringen des Bügelgriff s (Abb. 7) (nur CG36DL

(L), CG36DAL (L)) (1) Die M6 × 43-Schrauben (2 Stück) entfernen. (2) Den Bügelgriff so auf dem Hauptrohr anbringen, dass er am Motorgehäuse anliegt. (3) Die Griff befestigung am unteren Ende des Hauptrohrs anbringen und mit Hilfe der M6 × 43-Schrauben (2 Stück) und M6-Muttern (2 Stück) sicher befestigen. HINWEIS Den Bügelgriff in einer Position befestigen, die eine gute Handhabung ermöglicht. VORSICHT Montieren Sie den Bügelgriff sachgemäß und sicher, wie in den Handhabungshinweisen aufgeführt ist. Ist er nicht sachgemäß oder sicher befestigt, kann er sich lösen und Verletzungen verursachen.

2. Installieren der lenkstangenähnlichen Griff stangen

(Abb. 8) (1) Mit dem beiliegenden 4 mm Sechskantschlüssel die vier Schrauben entfernen, die an der Griff halterung (A) provisorisch eingeschraubt wurden. (2) Den rechten Handgriff , der den Hebel hat, und den linken Handgriff anbringen und dann sorgfältig die Griff halterung (A) mit den vier Schrauben festschrauben. HINWEIS Den linken und den rechten Handgriff in einer Stellung festschrauben, die einen guten Griff bietet. VORSICHT Installieren Sie den linken und den rechten Handgriff richtig und sicher nach den Anweisungen in der Gebrauchsanleitung. Wenn der Handgriff nicht richtig bzw. sicher angebracht ist, kann er sich lösen und Verletzungen verursachen.

3. Verlängern des Hauptrohrs (Abb. 9)

(1) Den Verriegelungshebel lösen, damit das Hauptrohr verlängert werden kann. (2) Das Hauptrohr bis zum Anschlag ausziehen und darauf achten, dass Sie das Klicken hören, wenn es einrastet. HINWEIS Der Motor funktioniert erst, wenn das Hauptrohr ganz ausgezogen ist. Wenn Sie den Einschaltknopf betätigen, blinkt die rote Stromanzeigelampe in rascher Folge. (3) Nachdem Sie das Hauptrohr ausgezogen haben, bis es geklickt hat, prüfen Sie, ob das Loch des Halterungsgehäuses auf das Loch des Hauptrohrs ausgerichtet ist und stellen Sie den Verriegelungshebel fest, um das Hauptrohr sicher zu fi xieren.

4. Anbringen der Abdeckung (siehe Abb. 10 und 11)

WARNUNG Die Abdeckung unbedingt in der vorgesehenen Position montieren. Das Nichtbefolgen dieser Warnung kann zu Verletzungen durch hochgeschleuderte Steine führen. HINWEIS Den mitgelieferten 4-mm-Sechskant-Inbusschlüssel für die Montage verwenden. (1) Die im Lieferumfang enthaltene D5-Blechschraube zur Anbringung des Messers in der Abdeckung (B) verwenden. (Abb. 10) (2) Die Bohrung im Schutzhalter an der der Abdeckung ausrichten und die zwei M6 × 25-Innensechskant- Rundkopfschrauben einführen. (Der Schutzhalter wird im Motorgehäuse angebracht.) (3) Die Abdeckungshalterung auf der Unterseite der Abdeckung platzieren und die zwei M6 × 25-Innensechskant-Rundkopfschrauben mit Hilfe des mitgelieferten 4-mm-Sechskant-Inbusschlüssels abwechselnd anziehen, bis sie richtig festgezogen sind. VORSICHT ○ Entsprechende Vorsicht walten lassen, um Schnittverletzungen durch das Messer unter der Abdeckung zu vermeiden. ○ Montieren Sie die Abdeckung und das Messer sachgemäß und sicher, wie in den Handhabungshinweisen aufgeführt ist. Sind sie nicht sachgemäß oder sicher befestigt, können sie sich lösen und Verletzungen verursachen.

5. Installieren der Schneideklinge (Sonderzubehör)

(nur CG36DL) WARNUNG ○ Bringen Sie vor dem Installieren der Schneidklinge unbedingt die Klingenabdeckung an, tragen Sie dicke Handschuhe und treff en Sie andere notwendige Vorsichtsmaßnahmen, um sich zu schützen. ○ Vor dem Installieren der Schneideklinge diese sorgfältig überprüfen und sich vergewissern, dass sie keine Risse aufweist und nicht verformt oder anderweitig beschädigt ist.

Beim Installieren der Schneideklinge zuerst den Klingenschutz anbringen, dann das Loch in der Mitte der Schneideklinge am Vorsprung der Flanschbaueinheit sichern, so dass die Schneideklinge in die Mutterabdeckung hinein passt und der mittlere Teil der Schneideklinge nicht verrutscht. (Siehe Abb. 21) ○ Nach der Anbringung der Schneideklinge nicht vergessen, den Sechskantschlüssel und den Steckschlüssel zu entfernen. ○ Wenn die linke M10-Installationsmutter oder die Mutterabdeckung Anzeichen von Abnutzung bzw. von Abrieb zeigt, gegen eine neue Installationsmutter bzw. Abdeckung austauschen. (1) Die Flanschbaueinheit in das Motorgehäuse einschieben. Dabei sollte der Flügel der Flanschbaueinheit zur Seite des Motorgehäuses gerichtet sein. (Abb. 18) (2) Zum Installieren der Schneideklinge den mitgelieferten Sechskant-Inbusschlüssel in die Löcher in der Flanschbaueinheit und im Motorgehäuse einschieben und nacheinander die Schneideklinge und dann die Mutterabdeckung anbringen. (Abb. 19) 000BookCG36DL.indb29000BookCG36DL.indb29 2016/03/0110:25:352016/03/0110:25:3530 Deutsch Die Schneideklinge durch Drehen in Pfeilrichtung installieren. HINWEIS Nachdem Sie sie fest angezogen haben, stellen Sie die linke M10-Installationsmutter so ein, dass sie sich festziehen und lockern lässt. Wird das nicht getan, kann dies eine Verformung der Flanschbaueinheit oder einen Bruch des Prallblechs verursachen. (3) Die abgerundete Seite der linken M10-Installationsmutter so positionieren, dass sie zur Seite des Steckschlüssels hinzeigt, und dann diese ganz festziehen. (Abb. 20) (4) Prüfen und sich vergewissern, dass die Schneideklinge richtig installiert ist. (Abb. 21)

6. Anbringen des Schultergurts

Zusammen mit einer Batterie BSL3620 verwenden. WARNUNG ○ Sicherstellen, dass der Schultergurt angebracht ist, sodass der Rasentrimmer ordnungsgemäß getragen werden kann. ○ Bei Anzeichen von Betriebsstörungen des Geräts den Motor sofort abstellen, die Schnelllösehalterung des Schultergurts lösen und das Gerät entfernen. VORSICHT ○ Wenn das Gerät beim Lösen des Schnelllösegurts nicht gehalten wird, kann es zu Boden fallen und Verletzungen oder Schäden verursachen. Das Hauptrohr mit einer Hand halten und gleichzeitig mit der anderen am Gurt ziehen. ○ Vor Arbeitsbeginn sicherstellen, dass die Schnelllösefunktion ordnungsgemäß funktioniert. (1) Den Schultergurt wie in Abb. 12 (Für Verwendung außerhalb Europas siehe Abb. 14) gezeigt über die Schulter legen und mit der Einhängöse am Gerät befestigen. Den Schultergurt auf die geeignete Länge einstellen. (2) Um das Gerät vom Schultergurt zu trennen, das Gerät mit einer Hand am Hauptrohr halten und mit der anderen, wie in Abb. 12 (Für Verwendung außerhalb Europas siehe Abb. 14) gezeigt, am Schnelllösegurt ziehen, um ihn aus der Halterung zu befreien. (3) Um das Gerät zu befestigen, die Halterung in den Haken einführen und die Schnelllösehalterung über dem Haken und in der breiten Öff nung der Halterung anbringen. (Abb. 13) (Für Verwendung außerhalb Europas siehe Abb. 15) Vorsichtig am Schultergurt ziehen, um sicherzustellen, dass er ordnungsgemäß angebracht ist.

7. Installieren des Hängerriemens

Zusammen mit einer Batterie BL36200 verwenden. WARNUNG ○ Den Hängerriemen unbedingt so anbringen, dass der Rasentrimmer korrekt getragen werden kann. ○ Wenn Sie das Gefühl haben, dass das Werkzeug nicht normal funktioniert, den Motor sofort ausschalten, den Lösemechanismus des Hängerriemens drücken und das Werkzeug entfernen. VORSICHT ○ Wenn Sie beim Drücken des Lösemechanismus das Werkzeug nicht halten, kann es zu Boden fallen und Verletzungen oder einen Schaden verursachen. Halten Sie das Hauptrohr mit einer Hand, während Sie mit der anderen Hand drücken. ○ Vergewissern Sie sich, bevor Sie mit der Arbeit beginnen, dass die Lösefunktion normal funktioniert. (1) Haken Sie den Hängerriemen in das Geschirr BL36200 (zwei Plätze) ein, wie in Abb. 16 gezeigt. Dann haken Sie den Riemen in den Hänger des Hauptrohrs (ein Platz) ein. Stellen Sie den Hängerriemen auf eine passende Länge ein. (2) Zum Lösen des Werkzeugs vom Hängerriemen halten Sie das Hauptrohr mit einer Hand und drücken den Lösemechanismus des Hängerriemens von beiden Seiten wie in Abb. 17 gezeigt. Zum Anbringen des Werkzeugs dieses von unten einschieben und sich vergewissern, dass es richtig befestigt ist. NYLONKOPF Anbringung des halbautomatischen Nylonkopf

Durch Tippen des Schneidkopfs auf den Boden wird der zur Verfügung stehende Nylonfaden automatisch verlängert. Technische Daten Artikelnr. Befestigungs- schraubentyp Drehrichtung Befestigungs- schraubengröße

Hohlschraube Gegen den Uhrzeigersinn M10×P1,25-LH Verwendbarer Nylonfaden Fadendurchmesser: Abb. 22 Länge: 4 m VORSICHT ○ Das Gehäuse muss fest an der Abdeckung angebracht sein. ○ Abdeckung, Gehäuse und andere Komponenten auf Risse oder andere Beschädigungen überprüfen. ○ Gehäuse und Knopf auf Verschleiß überprüfen. Wenn die Verschleißgrenzenmarkierung auf dem Gehäuse nicht mehr sichtbar ist oder sich im Knopfboden ein Loch befi ndet, sind die Teile unverzüglich gegen neue auszutauschen. (Abb. 25) ○ Der Nylonkopf muss fest in das Schraubgewinde im Motorgehäuse gedreht werden. ○ Um erstklassige Leistung und Zurverlässigkeit zu gewährleisten, stets Nylonfäden von Hitachi verwenden. Niemals Draht oder andere Materialien verwenden, die zu gefährlichen Geschossen werden können. ○ Wenn die Schneidfadenbereitstellung durch den Nylonkopf nicht ordnungsgemäß funktioniert, die korrekte Anbringung des Nylonfadens und aller Komponenten kontrollieren. Sollten Sie Hilfe benötigen, wenden Sie sich an Ihren Hitachi-Fachhändler.

2. Installation (siehe Abb. 18 und 23)

(1) Setzen Sie die Flanscheinheit in das Motorgehäuse ein. Zu diesem Zeitpunkt sollte der Flügel der Flaschbaueinheit zur Seite des Motorgehäuses weisen. Richten Sie dann die Löcher in der Flanscheinheit an den Löchern im Motorgehäuse aus und ziehen Sie die Flanscheinheit mit dem 4-mm-Sechskant- Inbusschlüssel fest. (2) Drehen Sie den Nylonkopf in das Schraubgewinde im Motorgehäuse ein. Die Montagemutter des Nylonkopfs hat ein Linksgewinde. Drehen Sie sie nach rechts, um sie zu lösen bzw. nach links, um sie festzuziehen. VORSICHT Montieren Sie den Nylonkopf sachgemäß und sicher, wie in den Handhabungshinweisen aufgeführt ist. Ist er nicht sachgemäß oder sicher befestigt, kann er sich lösen und Verletzungen verursachen.

3. Einstellung der Fadenlänge

Drehen und tippen Sie den Nylonkopf leicht auf den Boden. Der Nylonfaden wird pro Tippen um ca. 30 mm verlängert (Abb. 24). Der Nylonfaden kann auch mit der Hand herausgezogen werden. Allerdings muss hierfür der Motor angehalten werden. 000BookCG36DL.indb30000BookCG36DL.indb30 2016/03/0110:25:352016/03/0110:25:3531 Deutsch Verlängern Sie den Faden schrittweise um 30 mm, indem Sie die untere Taste antippen und lösen, während Sie mit der Hand das Fadenende aus dem Nylonkopf herausziehen (Abb. 25). ○ Korrekte Fadenlänge Die korrekte Fadenlänge bei Gebrauch des Werkzeugs beträgt 90 – 110 mm. Verlängern Sie den Faden auf die entsprechende Länge.

4. Austausch des Nylonfadens

(1) 4 m echte Nylonschnur vorbereiten, wie in Abb. 22 gezeigt. (Art.-Nr. 335235). (2) Drücken Sie auf die beiden gegenüberliegenden Laschen und nehmen Sie die Abdeckung vom Gehäuse ab (Abb. 26). (3) Nehmen Sie die Rolle aus dem Gehäuse (Abb. 27). ○ Klemmen Sie einen etwaigen Fadenrest in die Nuten und entfernen Sie dann die Rolle. ○ Wenn sich der Nylonfaden nicht herausziehen lässt, obwohl genug Faden vorhanden ist oder wenn die Rolle gewechselt wird (Art.-Nr. 335235), wickeln Sie den Nylonfaden wie folgt auf. (4) Etwa 150 mm der Nylonschnur an beiden Enden freigeben, den mittleren Teil falten und am Haken auf der Spule anbringen. Als nächstes die Schnur auf der Spule in Pfeilrichtung aufwickeln, wobei darauf zu achten ist, nicht im Zickzack zu wickeln (Abb. 28, 29). (5) Lassen Sie ca. 100 mm – 150 mm Nylonfaden lose und klemmen Sie den Faden zur Sicherung in den Stopper (Abb. 30). HINWEIS Der im Stopper befestigte Faden darf nicht überkreuzt werden (Abb. 31). (6) Richten Sie die Position des Stoppers an der Fadenführungsöse aus und stecken Sie den Knopf dann durch das Gehäuse. Lösen Sie den Faden aus dem Stopper, während Sie die Rolle halten und führen Sie den Faden dann durch die Fadenführungsöse (Abb. 32). (7) Drücken Sie auf die Laschen und lassen Sie die Laschen am Gehäuse in den Rastöff nungen in der Abdeckung einrasten (Abb. 33). WARNUNG Versichern Sie sich, dass die Laschen richtig eingerastet sind. Wenn die Teile nicht richtig eingerastet sind, besteht die Beschädigungs- und Verletzungsgefahr durch wegfl iegende Teile, wenn das Gerät eingeschaltet wird. (8) Ziehen Sie den Faden stramm und kürzen Sie ihn dann mit einer Schere auf die benötigte Länge von 90 mm – 110 mm (Abb. 34) BETRIEB Rasen trimmen WARNUNG ○ Das Gerät nicht bei Nacht oder schlechten Witterungsverhältnissen mit eingeschränkter Sicht bedienen. ○ Das Gerät nicht bei Regen oder kurz nach einem Regenschauer betätigen. ○ Geeignetes Schuhwerk tragen, um Ausrutschen zu verhindern, was zum Verlust des Gleichgewichts und einem Sturz führen kann. ○ Das Gerät nicht an steilen Hängen verwenden. Gras an weniger steilen Hängen von unten nach oben trimmen. ○ Die rechte Hand auf den Griff und die linke auf den Bügelgriff legen und das Gerät fest halten. ○ Es ist darauf zu achten, immer ausreichend Abstand zwischen Nylonkopf und Füßen zu halten. ○ Den Nylonkopf während der Arbeit nicht über Kniehöhe anheben. ○ Das Gerät nicht an Stellen verwenden, an denen der Nylonkopf mit Steinen, Bäumen und anderen Hindernissen in Berührung kommen kann. ○ Der Nylonkopf kann auch nach Abschalten des Motors Verletzungen verursachen, solange sie nicht zum Stillstand gekommen ist. Das Gerät nach dem Ausschalten des Motors erst am Boden abstellen, wenn der Nylonkopf zum Stillstand gekommen ist. ○ Bei der Betätigung des Geräts einen Mindestabstand von 15 m zu anderen Personen einhalten. Bei gemeinsamer Arbeit mit einer anderen Person einen Mindestabstand von mehr als 15 m einhalten. ○ Ein Messerstoß ist möglich, wenn das rotierende Messer im kritischen Bereich mit einem massiven Gegenstand in Berührung kommt. In diesem Fall kann es zu einer gefährlichen Reaktion kommen, bei der das gesamte Gerät und der Bediener einem heftigen Stoß ausgesetzt werden. Diese Reaktion wird als Messerstoß bezeichnet. Das Resultat ist u.U., dass der Bediener die Kontrolle über das Gerät verliert und schwere oder lebensgefährliche Verletzungen davonträgt. Messerstöße sind in Arbeitsbereichen, wo das zu schneidende Vegetationsmaterial nur schwer einsehbar ist, wahrscheinlicher.

1. Den Akku unter Berücksichtigung der Polarität

2. Das Gerät einschalten. (Abb. 35)

○ Beim Drücken des Einschaltknopfs auf dem Gehäuse wird das Gerät eingeschaltet und die Betriebsleuchte am Griff leuchtet rot. ○ Durch nochmaliges Drücken des Einschaltknopfs wird das Gerät ausgeschaltet und die rote Leuchte am Griff erlischt. [Automatische Ausschaltfunktion] Wenn das Gerät eingeschaltet ist, der Hebel jedoch mehr als eine Minute nicht betätigt wurde, schaltet sich das Gerät automatisch aus. Um das Gerät wieder einzuschalten, den Einschaltknopfs erneut drücken. WARNUNG Das Gerät niemals eingeschaltet liegen lassen. Dies kann zu Unfällen führen.

3. Bedienung von Hebel und Bremse (Abb. 36)

Zum Starten der Drehung der Schneideklinge ziehen Sie bei eingeschaltetem Strom den Hebel, während Sie den Verriegelungshebel gedrückt halten. Wenn Sie den Hebel loslassen, greift die Bremse in 1-3 Sekunden und stoppt die Drehung der Schneideklinge. Vergewissern Sie sich vor der Benutzung des Werkzeugs, dass die Bremse normal funktioniert.

4. Geschwindigkeitswählschalter (Abb. 37)

Im Gehäuse ist ein Geschwindigkeitswählschalter zum Ändern der Drehgeschwindigkeit im Bereich von 5800- 7000 min

. vorgesehen. Durch Drehen des Schalters im Uhrzeigersinn wird die Geschwindigkeit erhöht und gegen den Uhrzeigersinn wird sie verringert.

○ Greifen Sie den Griff von oben, drücken Sie den Verriegelungshebel und ziehen Sie den Hebel, um die Drehung des Schneidekopfes zu starten. (Abb. 38) ○ Den Hebel nach Beenden der Trimmarbeiten loslassen und den Motor ausschalten. ○ Legen Sie den Daumen auf den Griff und greifen Sie den Griff dann mit den übrigen Fingern. (Abb. 39) (nur CG36DL, CG36DAL) ○ Den Daumen auf dem Bügelgriff platzieren und den Griff mit den anderen Fingern umfassen. (Abb. 40) (nur CG36DL(L), CG36DAL(L)) ○ Eine Körperhaltung einnehmen, die ungehinderte Bewegung ermöglicht. 000BookCG36DL.indb31000BookCG36DL.indb31 2016/03/0110:25:352016/03/0110:25:3532 Deutsch [Rasentrimmtechniken] Nicht das Rohr hin- und herschwingen sondern beim Vorwärtsgehen mit Hilfe der Hüften den Nylonkopf horizontal in einem Bogen von rechts nach links bewegen und die linke Seite des Nylonkopfes zum Schneiden von Gras verwenden. (Abb. 41)

WARNHINWEISE ZUM BETRIEB DES

GERÄTS Dauerbetrieb Dieses Gerät ist mit einer Überhitzungsschutzschaltung zum Schutz der Elektronikkomponenten ausgestattet, die den Akkumulator steuern. Bei länger anhaltender Trimmarbeit steigt die Gerätetemperatur an, bis schließlich die Überhitzungsschutzschaltung aktiviert und das Gerät ausgeschaltet wird. Falls dies geschieht, das Gerät eine Zeit lang abkühlen lassen. Wenn das Gerät abgekühlt ist, kann es wieder verwendet werden. Wenn ein Auswechseln des Akkus während einer länger andauernden Betätigung des Geräts erforderlich ist, das Gerät ca. 15 Minuten ruhen lassen. Überlastschutz Das Werkzeug ist mit einem Überlastschutzkreis ausgestattet, der die elektronischen Steuerelemente des Werkzeugs schützt. Bei andauernder Überlastung (verklemmter Nylonkopf usw.) schaltet der Überlastschutz den Motor aus. In diesem Fall schalten Sie das Gerät aus und beseitigen die Ursache für die Überlastung. Die Netzleuchte blinkt, wenn der Hebel bei aktiviertem Überlastschutz betätigt wird (siehe Seite 28, „INFO ZUR NETZLEUCHTE“). Das Gerät schaltet sich automatisch ab, wenn die Leuchte länger als 5 Sekunden blinkt. In diesem Fall beseitigen Sie die Ursache für die Überlastung und schalten das Gerät dann wieder ein, um den Gebrauch des Werkzeugs fortzusetzen. Tragen des Werkzeugs (Abb. 42) VORSICHT ○ Nehmen Sie zum Tragen des Werkzeugs die Speicherbatterie heraus und benutzen Sie den Klingenschutz zum Schutz der Schneideklinge. Wenn das Werkzeug getragen wird, ohne dass zuerst der Klingenschutz angebracht wird, ist der menschliche Körper der Klinge ausgesetzt, was zu Verletzungen führen kann. ○ Tragen Sie das Werkzeug, indem Sie es mit den Händen halten und die Schneidklinge vom Körper weg halten. ○ Achten Sie beim Einziehen des Hauptrohrs auf das spitze Ende und seien Sie vorsichtig, damit sich Ihre Finger nicht verfangen. (Nur CG36DAL, CG36DAL (L)) Lösen Sie den Verriegelungshebel und ziehen Sie das Hauptrohr ein. Sperren Sie den Verriegelungshebel bis der Vorsprung auf das Hauptrohr triff t. Dadurch können Sie das Werkzeug auf eine kompakte Größe reduzieren. Das Hauptrohr lässt sich auf jede beliebige Stellung einziehen. Wählen Sie eine passende Länge zum Tragen und zum Verstauen. (Nur CG36DAL, CG36DAL (L))

WARTUNG UND INSPEKTION

VORSICHT Vor der Durchführung von Inspektions- oder Wartungsarbeiten den Akku entfernen.

1. Den Zustand des Nylonkopfs kontrollieren

Der Nylonkopf sollte regelmäßig kontrolliert werden. Ein abgenutzter oder gebrochener Nylonkopf kann abrutschen oder die Motorleistung verringern und zu Motorschäden führen. Einen abgenutzten Nylonkopf durch einen neuen ersetzen. VORSICHT Die Verwendung eines Nylonkopfs mit abgenutzter oder gebrochener Spitze ist gefährlich. Daher sollte er durch einen neuen ersetzt werden.

2. Schrauben kontrollieren

Lockere Schrauben stellen eine Gefahr dar. Sie sollten daher regelmäßig kontrolliert und ihr fester Sitz sichergestellt werden. VORSICHT Die Verwendung dieses Elektrowerkzeugs mit lockeren Schrauben ist äußerst gefährlich.

3. Inspektion der Kohlebürsten (Abb. 43)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Da übermäßig abgenutzte Kohlebürsten Motorstörungen verursachen können, ersetzen Sie die Kohlebürsten durch neue, wenn sie bis zur „Verschleißgrenze“ oder in deren Nähe abgenutzt worden sind. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können. HINWEIS Beim Ersetzen der Kohlebürste durch eine neue, eine Hitachi-Kohlebürste mit der Kodenummer 999015 verwenden.

4. Austausch einer Kohlebürste

Die Kohlebürste nach Abnehmen der Bürstenkappe entfernen, indem die Krempe der Kohlebürste wie in Abb. 44 gezeigt mit einem fl achen Schraubenzieher o.ä. erfaßt wird. Beim Installieren der Kohlebürste die Richtung so wählen, dass die Klaue der Kohlebürste (siehe Abb. 45) mit der Kontaktfl äche des Bürstenrohrs übereinstimmt. Dann die Bürste wie in Abb. 46 gezeigt mit dem Finger einschieben und schließlich die Bürstenkappe anbringen. VORSICHT ○ Stellen Sie unbedingt sicher, dass der Kabelschuh der Kohlebürste in den Kontaktteil außerhalb des Bürstenrohrs eingeschoben wird. (Einer der beiden vorhandenen Kabelschuhe muß eingeschoben werden.) ○ Vorsicht ist erforderlich, da Fehler bei dieser Tätigkeit zu einem verformten Kabelschuh der Kohlebürste und frühzeitigen Motorstörungen führen können.

Wenn der Rasentrimmer schmutzig ist, mit einem weichen trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch abwischen. Kein Chlorlösungsmittel, Benzin oder Farblösungsmittel verwenden, da sie Kunststoff e aufweichen.

Den Rasentrimmer bei einer Temperatur von unter 40°C und außerhalb der Reichweite von Kindern lagern. HINWEIS Aufbewahren von Lithium-Ionen Akkus Vergewissern Sie sich, dass die Lithium-Ionen Akkus voll aufgeladen sind, bevor Sie sie lagern. Das Lagern der Akkus über längere Zeit (3 Monate oder mehr) mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können. Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes zwei- bis fünfmaliges Aufl aden und Benutzen der Akkus wieder behoben werden. Sollte die Nutzungszeit trotz wiederholtem Aufl aden und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus. VORSICHT Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. 000BookCG36DL.indb32000BookCG36DL.indb32 2016/03/0110:25:352016/03/0110:25:3533 Deutsch

AUSWAHL VON ZUBEHÖREN

Die Zubehöre dieser Maschine sind auf Seite 362 aufgelistet. Wichtiger Hinweis zu den Batterien für Akku-Geräte von Hitachi Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzung von Zellen oder anderen innen gelegenen Teilen).

FEHLERSUCHE UND -BESEITIGUNG

Führen Sie die in der folgenden Tabelle aufgeführten Inspektionen durch, wenn das Gerät nicht ordnungsgemäß funktioniert. Kann das Problem dadurch nicht behoben werden, wenden Sie sich an Ihren Händler oder ein autorisiertes Hitachi-Kundendienstzentrum. Symptom Mögliche Ursache Abhilfe Ladegerät Die Ladeleuchte leuchtet nicht. Der Netzstecker ist nicht mit einer Wechselstromquelle verbunden. Schließen Sie den Netzstecker an eine Wechselstromquelle an. Die Batterie ist nicht korrekt an das Ladegerät angeschlossen. Legen Sie die Batterie korrekt in das Ladegerät ein. Die Elektroden von Batterie oder Ladegerät sind verschmutzt. Reinigen Sie die Elektroden mit einem Wattebausch oder einem anderen Hilfsmittel. Die Batterie ist extrem heiß. Lassen Sie die Batterie vor dem Aufl aden richtig abkühlen. Gerät Funktioniert nicht. Der Akku ist leer. Den Akku wiederaufl aden. Der Akku wurde nicht korrekt eingesetzt. Den Akku aus dem Akkufach des Geräts entfernen, beide auf Fremdkörper untersuchen und diese gegebenenfalls entfernen. Zudem die Elektroden des Akkus auf Verschmutzung, Wasser oder andere Fremdkörper untersuchen. Zur Reinigung einen Wattebausch verwenden. Es ist darauf zu achten, dass der Akku im Akkufach einrastet. Das Gerät wurde nicht eingeschaltet. Den Einschaltknopfs am Gerätegehäuse drücken, um das Gerät zu starten. Dieses Gerät ist mit einer automatischen Ausschaltfunktion ausgestattet. Das Gerät schaltet sich automatisch aus, wenn der Hebel nach dem Einschalten länger als eine Minute nicht betätigt wird. Um das Gerät wieder einzuschalten, den Einschaltknopfs erneut drücken. Durch erneutes Drücken des Einschaltknopfs wird das Gerät ausgeschaltet. Das Hauptrohr ist nicht ganz ausgezogen. (Das rote Licht blinkt rasch) (nur CG36DAL, CG36DAL (L)) Zur Verhinderung von Unfällen durch Fehlfunktionen ist das Werkzeug so ausgelegt, dass der Motor nicht funktioniert, wenn das Hauptrohr nicht ganz ausgezogen ist. Ziehen Sie das Hauptrohr ganz aus, bis es hörbar einrastet. Der Verriegelungshebel wurde beim Zurückziehen des Hebels nicht gedrückt. Um Unfälle durch falsche Handhabung zu vermeiden, muss der Verriegelungshebel gedrückt gehalten werden, während der Hebel zum Starten des Motors zurückgezogen wird. Den Griff von oben greifen, den Verriegelungshebel gedrückt halten und gleichzeitig den Hebel ziehen. Das Gerät zieht große Mengen Gras ein, das sich zwischen der Abdeckung und dem Nylonkopf verfängt, das Gerät ist überlastet. Das ist auf eine Akkuschutzfunktion zurückzuführen, die den Motor ausschaltet, wenn das Gerät übermäßigen Belastungen ausgesetzt wird. Das Gerät ausschalten und die Ursache der Überlastung entfernen. Den Einschaltknopfs erneut drücken, um mit der Arbeit fortzufahren. 000BookCG36DL.indb33000BookCG36DL.indb33 2016/03/0110:25:352016/03/0110:25:3534 Deutsch Symptom Mögliche Ursache Abhilfe Gerät Läuft an, stoppt aber kurz darauf. Die Akkuladung ist niedrig. Den Akku wiederaufl aden. Der Akku ist überhitzt. Die Verwendung des Akkus unterbrechen, den Akku aus dem Gerät entfernen und an einem gut belüfteten Ort ohne direkte Sonneneinstrahlung abkühlen lassen. Der Verriegelungshebel ist nicht gesperrt, wodurch sich das Hauptrohr bei der Arbeit verkürzt. (Das rote Licht blinkt rasch) (nur CG36DAL, CG36DAL (L)) Sperren Sie den Verriegelungshebel. Starke Vibrationen. Der Bügelgriff ist nicht korrekt am Hauptrohr angebracht. Korrekt befestigen. Die Abdeckung ist nicht korrekt am Hauptrohr angebracht. Korrekt befestigen. Die Bremse greift nicht innerhalb von 1-3 Sekunden nach dem Loslassen des Hebels. Das kann durch eine Fehlfunktion des Werkzeugs bedingt sein. Wenden Sie sich an das Geschäft, wo Sie das Werkzeug gekauft haben, oder an Ihr nächstgelegenes von Hitachi autorisiertes Kundendienstzentrum. GARANTIE Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifi schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung fi nden, an ein von Hitachi autorisiertes Servicecenter. HINWEIS Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HITACHI sind änderungen der hierin gemachten technischen Angaben vorbehalten. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN50636- 2-91 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 85 dB (A). Gemessener A-gewichteter Schalldruck: 76 dB (A). Messunsicherheit K: 3 dB (A). Gehörschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN50636-2-91. Vibrationsemissionswert a

Messunsicherheit K = 1,5 m/s

1. Montera remhandtaget (Bild 7) (Endast CG36DL (L),

CG36DAL (L)) (1) Ta bort M6 × 43-bultarna (2 st.). (2) Montera remhandtaget på huvudröret så att det lutar mot huset. (3) Placera handtagsfästet på huvudrörets nedre del och fäst det ordentligt med M6 × 43-bultarna (2 st.) och M6- muttrarna (2 st.). OBSERVERA Fäst remhandtaget på en plats där det ger ett bra grepp. VIKTIGT Installera remhandtaget ordentligt och säkert enligt anvisningar i bruksanvisningen. Om handtaget inte monteras ordentligt och säkert, kan det lossna och orsaka personskada. 000BookCG36DL.indb118000BookCG36DL.indb118 2016/03/0110:25:412016/03/0110:25:41119 Svenska

2. Installera cykelstyrshandtagen (Bild 8)

Moottorikotelon kierteinen kiinnike

EG-KONFORMITÄTSERKLÄRUNG

Wir erklären mit alleiniger Verantwortung, dass dieses Produkt den Standards oder Standardisierungsdokumenten EN60335-1, EN50636-2-91, EN60335-2-29, EN55014-1, EN55014-2 und EN61000 in Übereinstimmung mit den Direktiven 2014/30/EG, 2014/35/EG, 2006/42/EG und 2000/14/EG entspricht. Dieses Produkt stimmt auch mit der RoHS-Richtlinie 2011/65/EU überein. Der Manager für europäische Standards bei der Hitachi Koki Europe Ltd. ist zum Verfassen der technischen Datei befugt. 2000/14/

• Art der Ausrüstung: Rasentrimmer

• Typname: CG36DL, CG36DL(L), CG36DAL, CG36DAL(L)

• Schnittbreite: 31 cm

• Übereinstimmungsbeurteilungsverfahren: ANNEX VI

• Europäische benannte Stelle: CE0044 TÜV NORD CERT Am TÜV 1, 30519 Hannover, Deutschland

• Gemessener Schallleistungspegel: 85 dB

• Garantierter Schallleistungspegel: 90 dB
