NAVODILA ZA UPORABO CG 36DL HITACHI

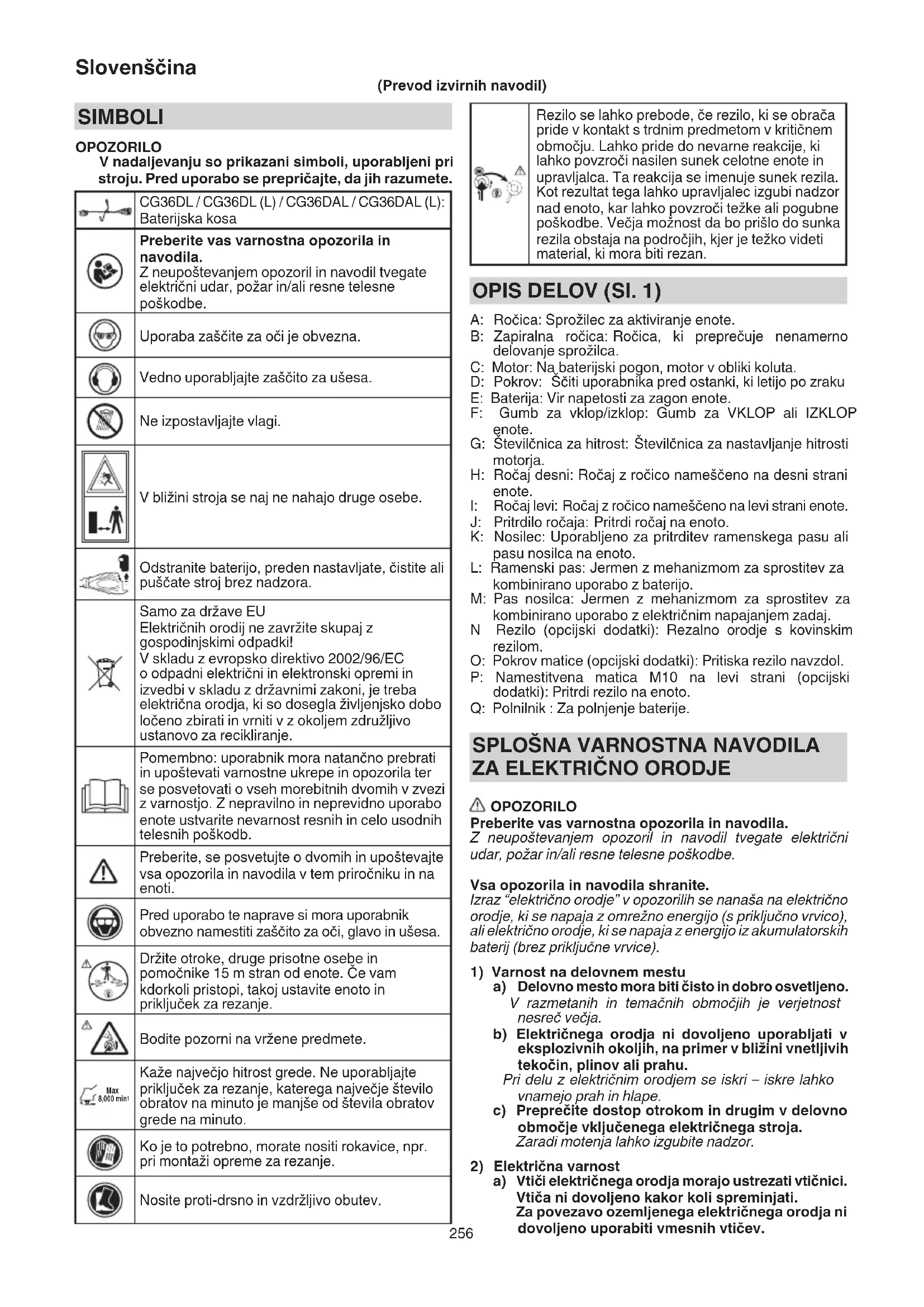

V nadaljevanju so prikazani symboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

	CG36DL / CG36DL (L) / CG36DAL / CG36DAL (L): Baterijska kosa
	Preberite vas varnostna opozorila in navodila. Z neuostoovanjem opozoril in navodil tvegate elektrichi udar, požar in/ali resne telesne poškodbe.
	Uporaba zaščite za oči je obvezna.
	Vedno uporabljate zašćito za ušesa.
	Ne izpostavljate vlagi.
	V blizini stroja se naj ne nahajo druge osebe.
	Odstranite baterijo, preden nastavljate, Čistite ali pušćate stroj brez nadzora.
	Samo za države EU Elektrčnih orodij ne zavržite skupaj z gospodinskimi odpadki! V skladu z evropsko direktivo 2002/96/EC o odpadni elektrčni in elektronski opremi in izvedbi v skladu z državnimi zakoni, je treba elektrčna orodja, ki so dosegla Živiljenjsko dobo ločeno zbirati in vrniti v z okoljem združljivo ustanovo za recikliranje.
	Pomembno: uporabnik mora natančno prebrati in upoštevati varnostne ukrepe in opozorila ter se posvetovati o vseh morebitnih dvomih v zvezi z varnostjo. Z nepravilno in neprevidno uporabo enote ustvarite nevarmost resnih in celo usodnih telesnih poškodb.
	Preberite, se posvetujte o dvomih in upoštevajte vsa opozorila in navodila v tem priročniku in na enoti.
	Pred uporabo te naprave si mora uporabnik obvezno namestiti zašćito za oči, glavo in ušesa.
	Držite otroke, druge prisotne osebe in pomočnike 15 m stran od enote. Če vam kdorkoli pristopi, takoj ustavite enoto in priključek za rezanje.
	Bodite pozorni na vržene predmete.
Max 8,000 min	Kaže najvećjo hitrost grede. Ne uporabljate priključek za rezanje, katerega majvećje stevilo obratov na minuto je manjiše od števiša obratov grede na minuto.
	Ko je to potrebno, morate nositi rokavice, npr. pri montaži opreme za rezanje.
	Nosite proti-drsno in vzdřljivo obutev.


Rezilo se lahko prebode, ēre rezilo, ki se obrača pride v kontakt s trdnim predmetom v kritičnem območju. Lahko pride do nevarne reakcije, ki lahko povzroči nasilen sunek celotne enote in upravljalca. Ta reakcija se imenuje sunek rezila. Kot rezultat tega lahko upravljalec izgubi nadzor nad enoto, kar lahko povzroči težke ali pogubne poškodbe. Večja možnost da bo prišlo do sunka rezila obstaja na področjih, kjer je težko videti material, ki mora biti rezan.

OPIS DELOV (SI. 1)

A: Ročica: Sprožilec za aktiviranje enote.
B: Zapiralna ročica: Ročica, ki preprećuje nenamerno delovanje sprožilca.
C: Motor: Na. baterijski pogon, motor v obliki koluta.
D: Pokrov: Sčiti uporabnika pred ostanki, ki letijo po zraku
E: Baterija: Vir napetosti za zagon enote.
F: Gumb za vklop/izklop: Gumb za VKLOP ali IZKLOP enote.
G: Stevilcnica za hitrost: Stevilcnica za nastavljanje hitrosti motorja.
H: Ročaj desni: Ročaj z ročico namešćeno na desni strani enote.
I: Ročaj levi: Ročaj z ročico namesceno na Levi strani enote.
J: Pritrdilo rocaja: Pritdi rocaj na enoto.
K: Nosilec: Uporabljeno za pritrditev ramenskega pasu ali pasu nosilca na enoto.
L: Ramenski pas: Jernen z mehanizmom za sprostitev za kombinirano uporabo z baterijo.
M: Pas nosilca: Jermen z mehanizmom za sprostitev za kombinirano uporabo z elektrichim napajanjem zadaj.
N Rezilo (opcijski dodatki): Rezalno orodje s kovinskim rezilom.
O: Pokrov matice (opcijski dodatki): Pritiska rezilo navzdol.
P: Namestitvena matica M10 na levi strani (opcijski dodatki): Pritrdi rezilo na enoto.
Q: Polnilnik: Za polnjenje baterije.

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRICNO ORODJE

OPOZORILO

Preberite vas varnostna opozorila in navodila.

Z neupostevanjem opozoril in navodil tvegate elektrichi udar, požar in/ali resne telesne poskodbe.

Vsa opozorila in navodila shranite.

Izraz "elektricno orodje" v opozorilih se nanaša na elektricno orodje, ki se napaja z omrežno energia (s priključno vrvico), ali elektricno orodje, ki se napaja z energia iz akumulatorskih baterij (brez priključne vrvice).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti Čisto in dobro osvetljeno. V razmetanih in temacnih območijh je verjetnost nesreć vecja.
b) Elektricnega orodja ni dovoljeno uporabljati v eksplozivnih okoljih, na primer v blizini vnetljivih tekocin, plinov ali prahu.

Pri delu z elektricnim orodjem se iskri - iskre lahko vnamejo prah in hlape.

c) Preprecite dostop otrokom in drugim v delovno območje vkliquenega elektricnega stroja.

Zaradi motenja lahko izgubite nadzor.

2) Elektricna varnost

a) Vtiči elektricnega orodja morajo ustrezati vtičnici.
Vtča ni dovoljeno kakor koli spreminjati.

Za povezavo ozemljenaega elektricnega orodja ni dovoljeno uporabiti vmesnih vticev.

Z nespremenjenimi vtici in ustreznimi vticnicami je tveganje elektricnega udara manjse.

b) Preprecite stik z ozemljenimi povrsinami, kot so cevi, radiatorji, peci in hladilniki. Ko je telo delavca ozemljeno, je nevarnost elektricnega udara veja.

c) Elektricnega orodja ni dovoljeno izpostavljati na dež ali v mokre pogoje.

Z vodorom vode v elektricno orodje je nevarnost elektricnega udara velika.

d) Ne zlorablajte priključne vrvice. Priključne vrvice ni dovoljeno uporabljati za prenašanje, vlečenje in izklapljanje elektricnega orodja.

Prikljucne vrvice ne izpostavljaje na vrocinolje, ostre robove in premicne dele.

Med uporabo poskodovanih in zamotanih priključnih vric je nevarnost elektrickega udara vecja.

e) Za uporabo elektricnega orodja na prostem prikljucite podaljsek, ki je izdelan za taksno uporabo.

Z uporabo prikljucne vrvice, ki je izdelana za delo na prostem, je nevarnost elektricnega udara manja.

f) Ce je delo z elektricnim orodjem v vlaznem okolju neizbezn, uporabite napajanje, ki je zašciteno s stikalom za diferencni tok (RCD).

Zašćitno stikalo za diferencni tok (RCD) zmanjsa nevamost elektricnega udara.

3) Osebna varnost

Elektricnegara odja ni dovoljeno uporabljati, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z elektricnim orodjem je lahko vzrok za resne telesne poškodbe.

b) Uporabljaje osebno zašcitno opremo. Za delo si obvezno nadenite zašcitno za oci.

Zašcitna oprema, kot so maska za prah, nezdrsni Čevlji, Čelada ali zašcitza za ušesa, ustrezno uporabljena v danih pogojih, zmanjsa nevarnost telesnih poškodb.

c) Preprecite nezelen zagon. Preden stroj povezete na omrezni vir in/ali akumulatorski sklop, preden ga dvignete ali prenesete, stikalo obvezno prestavite v položaj izklopa (na "OFF").

Pri prenosu elektricnega orodja s prstom na stikalu ali pri povezavi elektricnega orodja, ko je stikalo v položaju vklopa "ON", je tveganje nesrc vece.

d) Preden elektricno orodje vkljucite, odstranite vse nastavitvene kljuce.

Med delom z elektricnim orodjem, kjer je kljuc pritjen na vrtec del tega orodja, je velika nevarnost telesnih poskodb.

e) Ne presegajte. Ves Čas trdno stojte in vzdrujte ravnotežie.

Na ta nacin lahko bolje nadzorujete elektricno orodje v nepričakovanih situacijah.

f) Ustrezno se oblecite. Za delo si nadenite tesna oblačila in snemite nakit. Z lasmi, oblačili in rokavicami ne posegajte med premićne dele.

Ohlapna oblacila, nakit ali dolgi lasje se lahko ujamejo med premicne dele.

g) Ce so na voljo naprave za povezavo odprasevalnih delov in zbiralnikov, slednje povezite in pravilno uporabljaje.

Funkcija zbiranja prahu zmanjsa nevarnost v zvezi s prahom.

4) Uporaba in vzdruževanje elektricnega orodja

a) Elektricega orodja ne preobremenjutte. Za izbrano delo uporabite ustrezno elektricno orodje.

Z ustreznim elektricnim orodjem boste delo opravili bolje in varneje.

b) Elektricnega orodja ni dovoljeno uporabiti, ce s stikalom orodja ne morete vkljuciti in izkljuciti.

S taksnimi preventivnimi varnostnimi ukrepi zmanjsate nevarnost nezelenega zagona orodja.

d) Elektricno orodje shranite izven dosegao otrok in ne dovolite upravljati orodja osebam, ki orodjane poznajo in ki niso prebrale navodil.

Elektricno orodje je nevarno v rokah neusposobljenih uporabnikov.

e) Elektricno orodje vzdrujte. Pregledujte, ce je pogoje, ki lahko vplivajo na delovanje elektricnega orodja.

Poskodovano elektricno orodje je treba pred uporabo popraviti.

Vzrok mnogih nesreč je slabo vzdřevano elektricno orodje.

f) Rezalno orodje mora biti ostro in cisto.

Pravilno vzdhrževano rezalno orodje z ostrimi rezilnimi robovi manj pogosto zavira in ga je lažje upravljiati.

g) Elektricno orodje, prikljucke in svedre ipd. uporabljaje v skladu s temi navodili, pri cemer upostevajte pogoje dela in izbrane naloge.

Z uporabo elektrichega orodja v druge namene nastopi nevarna situacija.

5) Uporaba orodja baterija in vzdhrževanje

a) Polnite samo s polnilnikom, ki ga je dolocil proizvajalec.

Polnilnik, kijeprimeren za en tip baterijehalko povzroci nevarnost pozara,ce ga uporabite z drugo baterijo.

b) Elektricna orodja uporabljaje samo s posebej narejenimi baterijami.

Uporaba drugih baterij lahko povzroci poskodbe ali pozar.

c) Ko baterije ne uporabljate jo drzite vstran od kovinskih predmetov kot so sponke, kovanci, kljuci, zeblji, vijaki ter drugi manjsi kovinski predmeti, ki lahko povezejo en terminal z drugim.

Kratek stik s terminali na bateriji lahko povzroci opekline ali pozar.

d) Med zlorabo lahko tekocina pritece iz baterije; izgobajte se stiku 己 njo. Ce slucajno pride do stika, takoj oprati z vodo. Ce tekocina pride v stik zočmi, poscite dodatno zdravniško pomoč.

Tekočina iz baterije lahko povzroči draženje ali opekline.

6) Servis

a) Elektricno orodje lahko servisira le usposobljen delavec, ki mora uporabljati enake nadomestne dele.

Na ta nacin se ochri varnost elektricnega orodja.

VARNOSTNI UKREP

Preprecite dostop otrokom in nemočnim osebam.

Orodje, ki ga ne uporabljate, shranite izven dosega otrok in nemočnih oseb.

VARNOSTNA NAVODILA ZA KOSNJO TRAVE

POMEMBNO

POZORNO PREBERITE PRED UPORABO

SHRANITE ZA NADALJNO UPORABO

Varni načini dela

• Izobraževanje

a) Pozorno preberite navodila. Seznanite se s kontrolnimi roicami in s pravilno uporabo stroja.

Slovenscina

b) Ne dovolite uporabo stroja otrokom ali osebam, ki ne poznajo ta navodila. Lokalni predpisi Iahko omejujejo starost uporabnika stroja.

c) Bodite pozorni na to, da je uporabnik stroja odgovoren za nesreće ali poskodbe, ki se zgodijo drugim ljudem ali na tuji lastnini.

Priprava

a) Pred uporabo preverite napajalni kabel in podaljsek, ali sta poskodovana oziromaOCRabljena. Ce se kabel med uporabo poskoduje, ga takoj odklopite iz napajanja. KABLA SE NE DOTIKAJTE, DOKLER GA NE IZKLOPITE Iz NAPAJANJA.

Naprave ne uporabljajte, ce je kabel poskodovan ali obrajnen.

b) Pred uporabo vedno preglejte napravo, ce ima poskodovana, manjkajoca ali napacna varovala ali scitnike.

c) Nikoli ne upravljaje s strojem, ko so v blizini drugi ljudje, se posebej pazite na otroke ali hisneŽivali.

d) Najlonske glave nikoli ne zamenjajte s kovinskimi rezalnimi sredstvi.

Uporaba

a) Nosite zašcito za oci, ojačane Čevlje in dolge hlacce ves Čas delovanja stroja.
b) Izogibajte se uporabi naprave v slabih vremenskih razmerah, se posebej, ce obstaja nevarnost strele.
c) Stroj uporabljaje podnevi ali ob dobri umetni svetlobi.
d) Nikoli ne uporabljaje stroja s poskodovanimi varovali ali šcitniki ali brez namesčenih varoval ali šcitnikov.
e) Motor vklopite samo tedaj, ko se rezalni deli stroja ne nahajajo v blizini rok ali nog.
f) Vedno odklopite stroj iz napajanja (tj. odstranite vtikač iz omrežja ali odstranite napravo, ki omogoca pogon).

• ce je stroj brez nadzora;
  pred cischenjemblokade;
• preden kontrolerate, Čistite ali delate na stroju;
• ko ste udarili v tuji objekt;
• kadarkoli zaene stroj nenormalno vibrirati.

g) Bodite pazljivi zaradi poskodb nog in rok s strani rezalinih delov.
h) Vedno zagotovite, da so ventilacijskiodeprtine ociiscene in brez kaksrnihkoli delcev.
i) V nobenem primeru ni dovoljeno kakor koli spreminjati enote/stroja. Enote/stroja ni dovoljeno uporabljati za dela, za katera ni bil izdelan.

Vzdrzevanje, transport in shranjevanje

a) Odklopite stroj iz napajanja (tj. odstranite vtika iz omrežja ali odstranite napravo, ki omogoča pogon), preden izvajate vzdřevalna dela in ciscenje.
b) Uporabljajte samo tiste nadomestne dele in pribor, kar priporoča proizvajalec.
c) Stroj redno preglejute in vzdrujte. Stroj naj popravljajo Same pooblascni serviserji.
d) Ko stroj ni v uporabi, ga shranjujte izven doseg a otrok.
e) Ko enoto prevozite v vozilu ali ko jo skladišcite,Pokrijte rezilo s Pokrovom za rezilo.

VARNOSTNI UKREPI ZA BREZZICNO KOSO TRAVE

OPOZORILO

1. Pri vsakem delu s strojem bodite potrpezljivi. Oblecite se ustrezno, da vas ne bo zeblo.
2. Vnaprei načrtujte dela, da bi se lahko izognili nasrečam.
3. Ne uporabljajte orodja ponoci ali ob slabih vremenskih, pogojih, ko je slaba vidljivost. In ne uporabljajte orodja, ko je dezevalo ali kmalu po dezju. Delo na spolzkih tleh bi lahko povzrociilo nesreco, ce bi izgubili ravnotezie.
4. Preglejte najlonsko glavo pred začetkom dela. Ne uporablajte orodja, ce je najlonska glava počena, razbrazdana ali upognjena.

Zagotovite, da je najlonska glava pravilno nameščena. Rezalna glava, ki bi med delovanjem razpadla ali se razrahljala, bi lahko povzročila nasrečo.

1. Zagotovite, da namestite zašcitniPokrov, preden začnete z delom.

Uporaba orodja brezPokrova bi lahko povzroci naresco.

1. Zagotovite namestitev kroznega rocaja preden zaçnete z delom. Preden pričnete z delom se prepričajte, da ni razrahljan ampak je ustrezno pritrjen. Med delom trdno držite krožni rocaj in ne nihajte z orodjem okrog, ampak uporabljaje primeren položaj in skrbite za ravnotežje.

Ce bi me delom izgubili ravnotežje, bi se lahkopoškodovali.

1. Bodite pozorni pri zagonu motorja.

Namestite orodje na ravna tla.

Ne uporabljaje orodja v blizini (vec kot 15 m) od ljudi ali zivali.

Poskrbite, da najlonska glava ne pride v stik s tlemi, drevesi ali rastlinami.

Nepreviden zagon bi lahko povzročil poškodbe.

1. Ne zataknite zapiralni vzvod.

Ce bi slučajno potegnili nazaj vzvod, bi to lahko povzročilo nepričakovano nesrečo.

1. Preden zapustite orodje, pritisnite gumb za vklop/izklop.
2. Previdno uporabljaje orodje v blizini elektrichnih kablov, plinskih in podobnih napeljav.
3. Preden začnete z delom, pojdite pregledat in odstranite prazne pločevinke, kamenje in druge ovire. Ne uporabljaje orodja v blizini korenin dreves ali kamnov. Delo na teh območjin lahko poskoduje najlonsko glavo ali povzroci poskodde.
4. Med delovanjem se nikoli ne dotikajte najlonske glave. Prav takse prepričajte, da ne pride v stik z lasmi, obleko, itd.
5. V naslednjih primerih izkljucite motor in preverite, ce se je vrtenje najlonske glave ustavilo.

Ce se zeilite premakniti na drugo delovno podroce.

Ce zeilite odstraniti smeti ali travo, ki se je zataknilo v orodje.

Čeželite odstraniti iz delovnega območja ovire ali smeti, travo in odrezke, ki jih ustvari rezanje.

Ce zeilite položiti orodje na tla.

Ce to naredite, ko se najlonska glava še vrti, lahko to privede do nepričakovanih nasreč.

1. Ne uporabljaje orodja, ko so druge osebe blizje od 15 m. Ko delate z nekom, ohranite razdaljo vecjo od 15 m.
   Leteci odrezki lahko privedejo do nepričakovanih nasre. Pri delu na nestabilnih povrsinah, kot so pobocja, se prepričajte, da ni vaš sodelavec izpostavljen kaksni nevarnosti.
   Uporabite zviizg ali druga sredstva za priklic pozornosti vaish sodelavcev.
2. Ko se je trava ali drugi predmeti zapletli v najlonsko glavo, izkljucite motor in se prepričaje, da se je najlonska glava ustavila, preden jih odstranite.
   Odstranjevanje predmetov iz najlonske glave, ko se še vrti, bo povzročilo poskodbe.
   Nadaljevanje dela, ko so se tujki zataknili v najlonsko glavo, lahko privede do skode.
3. Če orodje slabo deluje in proizvaja Čuden hrup ali tresljaje, tedaj takoj izkljucite motor in se posvetujte s prodajalcem, da ga pregleda in popravi.
   Nadaljevanje uporabe pod temi pogoji bi lahko privedlo do poskodb ali skode na orodju.
4. Ce vam orodje pade na tla ali ga udarite, ga pozorno pregledajte, ce ni kaksnih poskodb, razpok ali deformacij. Ce uporabljaje orodje, ki je poskodovano, razpokano ali deformirano, bi to lahko povzroci lo poskodbe.

5. Zavarujte orodje med transportom v vozilu, da zagotovite mirovanje tega.
   Nepostevanje tega opozorila lahko povzroci nesreco.

6. Izdelek v motorju vsebuje mocen trajni magnet. Upostevajte naslednje varnotne ukrepe glide kovinskih delcev, ki jih orodje lahko privlaci, in učinek trajnih magnetov na elektronske naprave.

POZOR

O Orodja ne namescajte na delovno mizo alki delovn o pvrsino, kjer so kovinski delci.

Orodje lahko privlači delce, kar povzroči telesne poškodbe ali okvare.

Ce so na orodju kovinski delci, se jih ne dotikajte.

Neuostoceanje tega lahko povzroci telesne poskodbe.

O Ce uporabljate spodbujevalnik srca ali drugo elektronsko medicinsko napravo, se ne priblizujte napravi in je ne upravljajie.

Vpliva lahko na delovanje elektronske naprave.

O Orodja ne uporabljajte v blizini preciznih naprav, kot so mobilni Telefoni, magnetne kartice ali elektronski pomnilniški mediji.

V nasprotnem primeru lahko pride do okvar ali izgube podatkov.

POZOR

1. Ne vklaplajte najlonske glave za rezanje drugih predmetov, kot je trava. Ne uporabljaje orodja v vodnih lužah in zagotovite, da zemplja ne pride v stik z najlonsko glavo.

2. Orodje vsebuje precizne dele in naj ne bi padlo na tla ali bilo izpostavljeno močnim udarcem ali vodi.

Orodje se bi lahko poskodovalo ali okvarilo.

1. Ko se orodje po uporabi shranjuje ali prevaza, odstranite najlonsko glavo.

2. Ne izpostavljaje orodja insekticidom ali drugim kemikalijam.

Taksne kemikalije lahko povzrocijo razpoke in druge poskodbe.

1. Zamenjalte opozorilne nalepke z novimi oznakami, ko jih je težko prepoznati ali so neberljive ali ko se začnejo odlepljati.

Prosite vašega prodajalca za zagotovitev opozorilnih oznak.

1. Takoj po uporabi se ne dotikajte motorja, saj je lahko zelo vroc.

VARNOSTNI UKREPI ZA BATERIJE IN POLNILEC

1. Baterijo zmeraj polnite pri temperaturi od 0^ - 40^ . Polnjenje pri temperaturi, nizji od 0^ bo povzrociho prepolnjenje, kar pa je nevarno. Baterije ne morete polniti pri temperaturi, vecji od 40^ . Najbolj primerna temperatura za polnjenje je od 20^ - 25^ .
2. Ko se eno polnjenje zakljuci ga pred naslednjim polnjenjem baterije pustite mirovati za približno 15 minut. Ne polnite več kot dve bateriji hkrati.
3. Ne dovolite, da se tujki naberejo na luknji za priključevanje baterije za poljenje.
4. V reze na polnilniku, ki sluzijo prezračevanju, ne vtikajte predmetov.
   Vstavljanje kovinskih ali vnetljivih predmetov v rezo za prezračevanje na polnilniku, bo povzročilo elektrichi udar ali poškodovalo polnilnik.
5. Uporaba izrabljene baterije bo poskodovala polnilnik.
6. Ko Življenjska doba napolnjene baterije postane prekratka za praktično uporabo jo prinesite v trgovino, kje ste jo kupili. Izrabljene baterije ne zavrzite.
7. Baterije za polnjenje in polnilnika nikoli ne razstavljajte.

8. Nikoli ne naredite kratkega stika z baterijo za polnjenje.
   Kratek stik na bateriji bo povzrocil velik elektrichi tok in pregrevanje. Posledica tega bo zagzana ali poskodovana baterija.

9. Baterije ne zavrzite v ogenj.

Baterija Iahko eksplodira, ce je zažgete.

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Za podaljsanje ziviljenjske dobe je litij-ionska baterija opremljena z zašcitno funkcijo, ki ustavi izhod.

V zgoraj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi ce ugasnete stikalo, motor lahko ustavi. To ni nobena tezava, ampak rezultat zašcitne funkcije.

1. Ko se porabi preostala moč baterije se motor ugasne.

V tem primeru baterijo takoj napolnite.

1. Ce je orodje preobrenjeno se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobrenimenit. Po tem lahko orodje spet uporabljate.

2. Ce se baterija pregreje zaradi preobrenimenve, se boustavil dovod moci.

V tem primuru nehajte uporabljati baterijo in pustite jo, da se ohladi. Po tem lahko orodje spet uporabljate.

Prosimo, da upostevate naslednja opozorila in ukrepe.

OPOZORILO

Da bi preprecili iztekanje baterija, ustvaranje toplote, oddajanje dima, eksplozijo in zaiziganje, prosimo, da upostevecat naslednja varnostna opozorila.

1. Prepreci te nabiranje kovinskih drobcev in prahu na akumulatorju.

Med delom poskrbite, da kovinski drobci in prah ne padajo na akumulator.

Med delom poskrbite, da se morebitni kovinski drobci in prah z elektricnega orodja ne nabirajo na akumulatorju.

Neuporabljenega akumulatorja ni dovoljeno hraniti na mestu, kjer izpostavljen kovinskim drobcem in prahu.

Pred shranjevanjem akumulator očistite in odstranite kovinske drobce ter prah, ki se lahko sprejo na akumulator; akumulatorja ne hranite skupaj s posameznimi kovinskimi deli (vijaki,Žeblji itn.).

1. Baterije ne prebadajte z ostrimi predmeti kot so zeblji, ne udarjaje je s kladivom, ne stopite na njo, jo mecite ali izpostavljajie tezkih fizičnim udarom.

2. Vidno poskodovane ali deformirane baterije ne uporabljaite.

3. Baterije z zamenjano polariteto ne uporabljaje.

4. Baterije ne prikljucite neposredno na elektricne vticnice ali cigaretni vzigalnik v avtomobilu.

5. Baterijo uporabljajte le za dolocene namene.

6. Nadaljnje poljenje takoj ustavite, ce se poljenje ne zakljuci, ko pretece dolocen cas poljenja.

7. Baterije ne postavljaje ali izpostavljaje na visoke temperature ali visok pritisk, na primer v mikrovalovno pecico, susilec ali visokotlačno komoro.

8. Ko zaznate iztekanje ali neprijeten vonj se takoj odmaknite od ognja.

9. Ne uporabljati v prostorih, kjer se ustvarja močna stacična elektrika.

10. Ce baterija tece, ima cufen vonj, generira toploto, je razbarvana ali deformirana oziroma kakorkoli izgleda Čudna med uporabo, polnjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo nejahte uporabljiati.

POZOR

1. Ce tekocina, ki izteka iz baterije pride v stik za vasimi ocmi jih ne drgnite ampak jih operite s svezo, cisto vodo ter takoj obiscite zdravnika.

Tekočina lahko povzroči težave z očmi, Če ne greste k zdravniku.

1. Če tekocina pride na kožo ali oblačila jih takoj operite s Čisto vodo iz pipe.

Obstaja moznost, da lahko povzroci drazenje koze.

Slovenscina

1. Če opazite rjo, Čuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu.

OPOZORILO

Če v sponko litijeve ionske baterije vdre tuj elektricno prevoden predmet, lahko nastane kratek stik in s tem nevarnost požara. Prosimo, upostevajte naslednja navodila za skladisčenje baterije.

V Škatlo za shranjevanje ni dovoljeno odložiti elektrčno prevodnih odrezkov,Žebljev, jeklenihŽic, bakrenihŽic in drugihŽic.
Baterijo namestite na elektricno orodje ali jo shranite takto, da jo dobro pritisnete v baterijskiPokrov - odprtine za zracenje se morejo prekriti; s tem preprecite nevarnost katkih stikov. (Glej Sl. 2)

GLEDE TRANSPORTA LITJEVIH BATERIJ

Pri transportu litijevih baterij upostevajte naslednje previdnostne ukrepe.

OPOZORILO

Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moci ter upostevajte navodila transportnega podjetja, ko urejate prevoz.

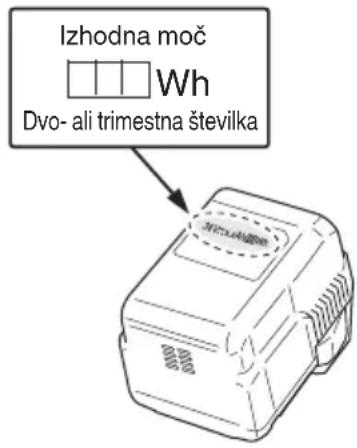

Littije baterije, ki imajo izhodno moč visjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posbine prijavne postopke.
O Pri mednarodnem transportu morate upoševati mednarodno zakonodajo in pravila ter ureditve ciljne države.

OPIS OSTEVILČENIH ELEMENTOV (SI. 2 - SI. 46)

①	Baterija, ki se polni	②6	Podaljišati	⑤1	Ustrezna dolžina 90 – 110 mm	⑦6	Rob grafitne šćetke
②	Zapah	②7	Ohišje držala	⑤2	Pokrov	⑦7	Stićni del cevi krtače
③	Pokrov baterije	②8	Zapora	⑤3	Ohišje	⑦8	Potegniti
④	Sponke	②9	Podaljšek zapiralnega vzmoda	⑤4	Kljuka	⑦9	Nosilec
⑤	Ventilacijski odprtine	③0	Odprtina	⑤5	Pritisnite jezička (2 območji)	⑧0	Konzola
⑥	Pritisnite	③1	Pokrov	⑤6	Kolut	⑧1	Hitro odpenjalni jermen
⑦	Vstavite	③2	Nož	⑤7	Utor	⑧2	Kljuka
⑧	Izvlecite	③3	D5 nastavitveni vijak	⑤8	Srednji del prepognite nazaj	⑧3	Hitro odpenjalni držalo
⑨	Kontrolni svetllobni indicator	③4	KonzolaPokrova	⑤9	Smer navijanja najlonske vrvice	⑧4	Pritisniti
⑩	Trikotna označba	③5	M6 × 25 imbus vijaki	⑥0	Zavarujte v zapiralo	⑧5	Mehanizem za sprostitev
⑪	Gumb za vklop/izklop	③6	NosilecPokrova	⑥1	Zapiralo	⑧6	Matićni ključ
⑫	Lučka indicatorja preostale energije baterije	③7	Sestav prirobnice	⑥2	Ušesno vodilo za vrvico	⑧7	Pritegniti
⑬	Glavna cev	③8	Krilce	⑥3	Medtem ko držite kolut	⑧8	Zrahljati
⑭	Stran ohišja	③9	Ohišje motorja	⑥4	Vrvico vstavite skoti ušesno vodilo za vrvico	⑧9	Pokrov matice
⑮	Krožni ročaj	④0	Šesterokotni ključ 4 mm	⑥5	Zaklepne odprtinePokrova (2 odprtini)	⑨0	Rezilo za rezanje
⑯	Nastavek za pritrditev ročaja	④1	Navojno pritrdilo ohiša motorja	⑥6	Jezička ohiša (2 jezička)	⑨1	Sestav prirobnice
⑰	M6 × 43 vijaki	④2	Odprtina	⑥7	Lučka za delovanje	⑨2	Ohišje motorja
⑱	M6 matice	④3	Najlonska glava	⑥8	Ročaj	⑨3	Pokrov rezila za rezanje
⑲	Ročaj desni	④4	Vijak (vrtenje v levo)	⑥9	Zapiralni vzvod	⑨4	ločiti
⑳	Vzvod	④5	Najlonska vrvica	⑦0	Vzvod	⑨5	priutrditi
⑳1	Ročaj levi	④6	Potapkajte	⑦1	Številčnica za hitrost	⑨6	Namevitvena matica M10 na levi strani
⑳2	Priutrthirdo ročaja	④7	Gumb	⑦2	Podaljišek zapiralnega vzmoda	⑨7	Podaljišek sestava prirobnice
⑳3	M5 × 25 šestkotni imbus vijaki	④8	Stresite/sprostite	⑦3	Omejitev obrabe
⑳4	Zapiralni vzvod	④9	Oznaka omejitve obrabe (2 oznaki)	⑦4	Pokrov šćetke
⑳5	Sprostiti	⑤0	Daljiša se v korakih po 30 mm	⑦5	Zob grafitne krtaške

SPECIFIKACije

ELEKTRICNO ORODJE

Model CG36DL CG36DL(L) CG36DAL CG36DAL(L)
Vrsta pola Neosredne vrste Raztegljiv tip
Premer rezalne zmogljivosti 310 mm
Smer vrtenja V nasprotni smeri urinega kazala, kot je razvidno zgoraj.
Vrtilna frekvenca brez obretenitve 5800 - 7000 min
Čas delovanja z eno polnitvijo * (Ko je polnilna baterija dobavljena je popolnama napolnjena)	BSL3620 35 min (obicajna) 15 min (visoka) BL36200 5,5 h (obicajna) 2,5 h (visoka)
Baterija BSL3620: Li-ion 36 V (2,0 Ah, 10 celic)
Teža (z najlonsko glavo, baterijo, ki se polni, ramenskim pasom inPokrovom)	5,7 kg 5,5 kg	6,0 kg 5,8 kg

• Podatki v zgornji tabei so podani samo kot primer. Ker se lahko zelo vrsta trave, temperatura okolice, lastosti polnilne baterije, metode dela, itd., se zgoraj navedeno lahko uporabi le kot okvirna smernica.
  Ker se lahko zelo vrsta trave, temperatura okolice, lastosti polnilne baterije, metode dela, itd., razlikujejo, se zgoraj navedeno lahko uporabi le kot okvirna smernica.
  Pogoji: Zunanji premer najlonske glave 310 mm, številčnica za hitrost nastavljena na obicajno ali visoko. (vzvod levo ON ves šas)

Polnilnik

Model UC36YRSL
Napetost poljenja	14,4 V - 36 V
Teža	0,7 kg

STANDARDNA OPREMA

CG36DL (LBR)	① Baterija (BSL3620)......1
	② Polnilec (UC36YRSL)......1
	③ Najlonska glava......1
	④ Pokrov......1
	⑤ Šestkotni imbus ključ 4 mm......1
	⑥ 17×19 kombinirani ključ......1
	⑦ Zaščitna očala......1
	⑧ Ramenski pas......1
	⑨ Pas nosilca......1
	⑩ Pokrov baterije......1
CG36DL (NN)	① Najlonska glava......1
	② Pokrov......1
	③ Šestkotni imbus ključ 4 mm......1
	④ 17×19 kombinirani ključ......1
	⑤ Zaščitna očala......1
	⑥ Ramenski pas......1
	⑦ Pas nosilca......1

CG36DL(L) (LBR)	① Baterija (BSL3620)......................................1
	② Polnilec (UC36YRSL)......................................1
	③ Najlonska glava......................................1
	④ Pokrov......................................1
	⑤ Šestkotni imbus ključ 4 mm......................................1
	⑥ 17×19 kombinirani ključ......................................1
	⑦ Zaščitna očala......................................1
	⑧ Ramenski pas......................................1
	⑨ Pas nosilca......................................1
	⑩ Pokrov baterije......................................1
CG36DL(L) (NN)	① Najlonska glava......................................1
	② Pokrov......................................1
	③ Šestkotni imbus ključ 4 mm......................................1
	④ 17×19 kombinirani ključ......................................1
	⑤ Zaščitna očala......................................1
	⑥ Ramenski pas......................................1
	⑦ Pas nosilca......................................1
CG36DAL CG36DAL(L) (LBR)	① Baterija (BSL3620)......................................1
	② Polnilec (UC36YRSL)......................................1
	③ Najlonska glava......................................1
	④ Pokrov......................................1
	⑤ Šestkotni imbus ključ 4 mm......................................1
	⑥ 17×19 kombinirani ključ......................................1
	⑦ Zaščitna očala......................................1
	⑧ Ramenski pas......................................1
	⑨ Pas nosilca......................................1
	⑩ Pokrov baterije......................................1
CG36DAL CG36DAL(L) (NN)	① Najlonska glava……………………………1
	② Pokrov……………………………1
	③ Šestkotni imbus ključ 4 mm…………………………1
	④ 17×19 kombinirani ključ…………………………1
	⑤ Zaščitna očala…………………………1
	⑥ Ramenski pas…………………………1
	⑦ Pas nosilca…………………………1

Standardni pribor je predmet spremb brez obvestila.

OPCIJSKA OPREMA (se prodaja posebej)

Baterija

(BSL3620)

(BSL3626)

O Elektricno napajanje zadaj

Rezilo za rezanje (le CG36DL)

(BL36200)

OPOMBA

Za podrobnosti delovanja gleje priročnik z navodili za BL36200.

Ko uporabljate rezilo zarezanje, imejte pol namestitveno matico M10 na levi strani in komplet protiutezi pripravljene za namestitev.

• Pokrov matice (le CG36DL)

• Namestitvena matica M10 na levi strani (le CG36DL)

• Komplet protiuteži (le CG36DL)

OPOMBA

Za podrobnosti delovanja gleje priročnik z navodili za komplet protiuteži.

Opcijski pribor je predmet spremb brez obvestila.

UPORABA

Obrezovanje, odstranjevanje in kosnja plevela.

ODSTRANJEVANJE/NAMESCANJE BATERIJE

1. Odstranjevanje baterije

Trdno drzite ohisi je in pritisnite zaskoche baterije, da odstranite baterijo (glej SI. 3).

POZOR

Nikoli ne naredite katkega stika z baterijo.

2. Nameščanje baterije

Vstavite baterijo ter bodite pozorni na polariteto (glej SI.3).

POLNJENJE

Pred uporabo elektricega orodja napolnite baterijo, kot sledi.

1. Napajalni kabel polnilnika vkjučive v vticnico.

Ko je napajalni kabel prikljucen, kontrolna lucka polnilnika utripa v rdeci barvi. (v enosekundnih intervalih)

2. Vstavite baterijo v polnilnik.

Baterijo pravilno vstavite v polnilnik takto, da je linija vidna, kot je prikazano na SI. 4, 5.

3. Polnjenje

Ko vstavite baterijo v polnilnik, se postopek poljenja začne in kontrolna lučka neprekinjeno sveti v rdeči barvi. Ko je baterija povsem napoljena, kontrolna lučka utripa v rdeči barvi. (v 1 sekundnih intervalih) (glej Tabeli 1).

(1) Označba vodilne lučke

Oznacbe vodilne lucke bodo takse kot je prikazano v Tabeli 1, glede na pogoje polnilnika ali baterije za poljenje.

Tabela 1

Označbe vodilne lučke
Kontrolna lučka sveti ali utripa v rdeči barvi.	Pred polnjenjem	Utripa	Sveti 0,5 sekunde. sekund. Ne sveti 0,5 sekunde. (ugasne se za 0,5)
	Med polnjenjem	Sveti	Nenehno sveti
	Polnjenje končano	Utripa	Sveti 0,5 sekunde. Ne sveti 0,5 sekunde. (ugasne se za 0,5 sekund)
	Polnjenje ni:no	Miglija	Sveti 0,1 sekundo. Ne sveti 0,1 sekundo. (ugasne se za 0,1 sekundo)	Napaka v bateriji ali polnilniku
Kontrolna lučka sveti v zeleni barvi.	Mirovanje pregrevanja	Sveti	Nenehno sveti	Pregreta baterija. Polnjenje ni:no. (Polnjenje se bo nadaljevalo, ko se baterija ohladi)

Slovenscina

(2) O temperaturah baterije za polnjenje Temperature baterij za polnjenje so prikazane v Tabeli 2. Baterije, ki so se segre je treba pred ponovnim polnjenjem pustiti nekaj casa, da se ohladijo.

Tabela 2 Polnilna območja baterij

Baterije za polnjenje	Temperature baterij za polnjenje
BSL3620 0°C – 50°C

(3) O Času polnjenja Odvisno od kombinacije polnilnika in baterij bo Čas polnjenja enak tistemu, pri Kazanemu v Tabeli 3.

Tabela 3 Čas polnjena (pri 20^ )

Polnilnik Baterija	UC36YRSL
BSL3620 Približno 60 min.

OPOMBA

Cas poljenja je odvisen od temperature in napetosti elektrichega vira.

4. Izkljucite napetostni kabel polnilnika iz vticnice.

5. Trdno primite polnilnik in izvolecite baterijo.

OPOMBA

Po polnjenju najprej izvlecite baterije iz polnilnika in jih primerno uporabite.

Kako dalj casa uporabljati baterije

(1) Baterije napolnite se preden se v celoti izpraznijo. Ko obcutite, da se moč orodja slabša, ga nehajte uproabljati in napolnite baterije. Če nadalujete z uporabo orodja in izrabite elektricno napetost, se baterija lahko poskoduje in skrajša se jiŽivljenska doba.
(2) Izogibajte se polnjenu pri visokih temperaturah. Napolnjena baterija bo vroča takoj po porabi. Če takšno baterijo napolnite takoj po uporabi se bodo njene notranje kemijske substance poslabšale in skrajšala se bo njenaŽivljenska doba. Baterijo pustite nekaj Časa, da se ohladi in jo Šeile nato napolnite.

POZOR

O Ce baterijo polnite, ko je pregreta, ker je bila predolgo izpostavljena neposredni sonci svetlobi ali ker je bila pravkar uporabljena, bo kontrlna lucka polnilnika svetila zeleno. V takem primuru najprej pocakajte, da se baterija ohladi, in sele nato pricnite s polnjenjem.

Ko kontrolna lučka utripa rdeče (vsake 0,2 sekundi), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblasčeni servisi center.

O Ker traja priblizno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite v polnilniku UC36YRSL, vzeli iz polnilnika, počakajte vsaj 3 sekunde, preden jo znova vstavite in nadalujete s polnenjem. Če baterijo vstavite, preden pretecejo 3 sekunde, se morda ne bo pravlno napolnila.

O LUCKI NAPAJANJA

Lučka napajanja nakazuje razlicna stanja orodja. (SI. 6)

Tabela 4 prikazuje razlicna stanja, ki jih označuje lucka napajanja.

Tabela 4

Stanje lučke Stanje	orodja
Ugasnjena	Orodje izključeno
Rdeča	Orodje vkljuceno
Utripa rdeče	Pritisnili ste na ročico, medtem ko je zaščita pred preobrenitvijo orodja aktivna.
Hitro utripa rdeče	Orodje deluje nenormalno.

O INDIKATORJU PREOSTALE ENERGIJE BATERIJE

Če pritsinete stikalo indicatorja preostale energije baterije, se przyge lučka tega indicatorja. Mogoće je preveriti preostalo energijo baterije. (SI. 6)

Ce dvignete prst s stikala indicatorja preostale energije baterije, se lucka tega indicatorja ugasne. Tabela 5 prikazuje stanje lucke indicatorja preostale napoljenosti baterije in preostalo energijo te baterije.

Tabela 5

Stanje lučke	Preostala energija baterije
	Preostala energija baterije je zadostna.
	Preostala energija baterije je polovična.
	Baterija je skoraj prazna. Baterijo napolnite čim prej.

Prikaz indicatorja preostale energije baterije je odvisen od okoliske temperature in značilnosti baterije. Odćitek raj bo reference.

OPOMBA

Ne tolicite po stikalni plošči, ki je ne smete zlomiti. V nasprotnem primeru se lahko pojavijo težave.
Za zmanjševanje porabe baterijë lučka indicatorja preostale energije sveti samo ob pritisku na stikalo tega indicatorja.
Ko uporabljate elektricno napajanze zadaj (BL36200), prosimo, da na prikazu za nivo baterije zadaj preverite nivo baterije.

Za podrobnosti glejte priročnik z navodili za BL36200.

PREDUPORABO

POZOR

Izvlecite baterijo preden dodajate kaksen priklop.

1. Nameschanje kroznega rocaja (SI. 7) (le CG36DL (L), CG36DAL (L))

(1) Odstranite M6 × 43 vijake (2 kosa).
(2) Namestite krožni ročaj na glavno cev, takao da je opora za protiutež ohišju.
(3) Namestite pritrdilo rocaja na spodnjem koncu glavne cevi in je varno pritdite z uporabo M6 × 43 vijakov (2 kosa) in M6 matic (2 kosa).

OPOMBA

Zavarujte krožni ročaj na takšnem mestu, da nudi dober oprijem.

POZOR

Pravilno in trdno namestite krozni rocaj, kot je navedeno v navodilih za uporabo.

Ce ga ne namestite pravilno ali trdno, se lahko sname in pride do telesnih poskodb.

1. Namestitev krmil, ki so podobni balanci za kolo (SI. 8)

(1) S pomocjo prilozenega 4 mm šesterokotnega kjuča odstranite štiri vijake, ki so bili začasno priviti na spono ročaja (A).
(2) Pritrdite stranski ročaj za desno roko, ki ima vzvod, in stranski ročaj za levo roko, in nato previdno privijte spono ročaja (A) s pomočjo štirih vijakov.

OPOMBA

Privijte levi in desni ročaj v položaju, ki zagotavlja dober prijem.

POZOR

Levi in desni ročaj namestite pravilno in varno, kot je navedeno v navodilih za rokovanje.

Če nista pritrjena pravilno ali varno, se lahko snameta in povzročita poskodbe.

3. Podaljsevanje glavne cevi (Sl. 9)

(1) Sprostite zapiralni vzvod, da se lahko glavna cev podalija.
(2) Podaljšajte glavno cev, kolikor je mogoče, pri tem morate slišati klik.

OPOMBA

Motor ne bo deloval, cfe glavna cevi v celoti podaljsana. Ko pritisnete gumb za vklop/izklop, rdeca lucka za vklop/ izklop hitro utripa.
(3) Ko podaljšate glavno cev do klika, preverite ali je odprtina ohišja nosilca poravnana z odprtino glavne cevi in zaprite zapiralni vzvod, da varno pritrdite glavno cev.

4. Nameschanje varnostegaPokrova (glej SI. 10 in 11)

OPOZORILO

Prepričajte se, da namestite varnostniPokrov v njegov dolocen položaj.

Nepoštevanje tega opozorila lahko povzroči poskodbe zaradi letečih kamnov.

OPOMBA

Zanamestitev uporabite prilozen sestkotni 4 mm imbus ključ.

(1) Uporabite dobavjen D5 pritrdilni vijak, da namestite nož vPokrov. (SI. 10)
(2) Uskladite obe luknj v nosilcuPokrova in varnostniPokrov in vstavite dva M6 × 25 imbus vijaka. (KonzolaPokrova je namescena v ohijsu motorja.)
(3) Namestite nosilecPokrova na spodnji straniPokrova, uporabite dobavljeni 4 mm imbus ključ in izmenicno zategujte oba M6 × 25 imbus vijaka, dokler nista ustrezno privita.

POZOR

Bodite pozorni, da se ne porezete na nozu znotrajPokrova.

Pravilno in trdno namestitePokrov in noz, kot je navedeno v navodilih za uporabo.

Ce ju ne namestite pravilno ali trdno, se lahko snameta in pride do telesnih poskodb.

5. Namestitev rezila za rezanje (opcijska oprema) (le CG36DL)

OPOZORILO

Pred namestitvijo rezila za rezanje, pritrditePokrov rezila, nosite debele rokavice in podzemite vse potrebne varnostne ukrepe, da se zašcitite.
Preden namestite rezilo za rezanje, skrbno preverite in se prepričajte, da ni razpokano, deformirano ali na kaksen drug nacin poskodovano
Pri nameschancju rezila za rezanje najprej prirrditePokrov rezila za rezanje tako, da odprtino v sredini rezila za rezanje namestite na podaljsek sestava prirobnice, takdo da se rezilo za rezanje privilega vPokrov matice in osrednji del rezila za rezanje ne zdrsne. (Glejte SI. 21)
Potem ko namestite rezilo za rezanje, ne pozabite odstraniti šesterokotnega kliquca in matičnega kliquca.
O Ce namestitvena matica M10 na levi strani aliPokrov matice kazeta znake obrabe ali razjed,ju zamenjaje z novo namestitveno matica aliPokrovom matice.
(1) Vstavite sestav prirobnice v ohisje motorja. V tem trenutku mora biti krilo sestava prirobnice obrnjeno proti strani ohisja motorja. (SI. 18)
(2) Za namestitev rezila za rezanje, vstavite prilozeni šesterokotni kljuc v odprtine v sestavu prirobnice in ohisijsa motorja, in, po vrsti prisrdite rezilo za rezanje inPokrov matrice. (SI. 19)

Namestite rezilo za rezanje takto, da ga vrtite v smeri, ki je nakazana s puscico.

OPOMBA

Potem ko ste ga varno pritegnili, ga naravnajte, takao da se lahko namestitveno matico M10 na levi strani pritegne in zrahlja.

Ce tega ne naredite, lahko pride do deformacao sestava prirobnice ali unicenja.

(3) Namestite zaokrozeno stran namestitvene matice M10 na levi strani takto, da je obrnjena proti strani maticnega kluca in nato varno pritegnite. (SI. 20)
(4) Preverite in se prepričajte, da je rezilio za rezanje pravilno namešćeno. (SI. 21)

6. Namestitev ramenskega pasova

Uporabite v kombinaciji z baterijo BSL3620.

OPOZORILO

• Poskrbite, da pritrdite pas za ramo tako, da lahko koso za travo primerno nosite.
  O Ce ste dobili obcutek, da orodje ne deluje normalno, takoj izkljucite motor, odstranite hitri odenjač pasu za rame in odstranite orodje.

POZOR

O Ce ne drzite orodjamed tem, ko ste potegnili hitri odpenjac za pas, lahko pade in takao povzroci poskodbo ali skodo. Drzite glavno cev z eno roko, medtem ko z drugo potegnete.
Preden ste začeli delati poskrbite, da normalno deluje funkcija za hitro odpenjanje.
(1) Namestite pas na rame takot, kot je prikazano na SI. 12 (Za uporabo izven Evrope, gleje SI. 14) in ga zataknite z nosilcem na stroj. Prilagodite pas na primerno dolzino.
(2) Ce ze lite odstraniti orodje iz pasu za rame, primite orodje tako, da z eno roko drzite glavno cev in uporabite drugo roko, da opnete hitri odenjač za pas, kakor je prikazano na SI. 12 (Za uporabo izven Evrope, glejte SI. 14) da ga sprostite od konzole.
(3) Ce zeilite zapeti pas na orodju, vstavite konzolo v kavelj in vstavite hitri odenjač nad kavelj in v široko odprtino konzole. (SI. 13) (Za uporabo izven Evrope, gleje SI. 15) Narahlo potegnite pas za ramo, da se prepricate, ce je pravilno pritjen.

7. Namestitev pasu nosilca

Uporabite v kombinaciji z baterijo BL36200.

OPOZORILO

Prepricajte se, da pas nosilca pritrdite takto, da se lahko kosa za travo pravilno nosi.
O Ce ste dobili obcutek, da orodje ne deluje normalno, takoj izkljucite motor, pritisnite mehanizem za sprostitev pasu nosilca in odstranite orodje.

POZOR

O Ce ne držite orodja medtem, ko pritisnete mehanizem za sprostitev, lahko pade in takto povzroci poškodbo ali škodo.

Drzite glavno cev z eno roko, medtem ko z drugo pritisnete.

Preden začnete delati, poskrbite, da funkcjja za sprostitev normalno deluje.
(1) Obesite pas nosilca na kabel BL36200 (dve mesti), kot prikazano na SI. 16. Nato obesite pas na nosilec glavne cevi (eno mesto). Nastavite pas nosilca na primerno dolzino.
(2) Za ločitev orodja od pasu nosilca, držite glavno cev z eno roko in pritisnite mehanizem za sprostitev pasu nosilca z obeh strani, kot prikazano na SI. 17.

Da orodje pritrdite, vstavite od spodaj, zagotovite, da je pravilno pritrijeno.

NAJLONSKA GLAVA

Namestitev polavtomatske najlonske glave

1. Funkcija

Samodejno dovaja več najlonske linije rezanja, ko se stresa.

Tehnični podatki

Št. kode	Vrsta pritrdilnega vijaka	Smer rotacije	Velikost pritrdilnega vijaka
335234	Matica	V smeri obratni urnemu kazalcu	M10xP1,25-LH

Uporabna najlonska vrvica

Premer vvice: SI.22

Dolzina: 4 m

POZOR

O Ohišje mora biti varno pritrijeno naPokrov.

Preverite aliPokrov,ohišje in ostali sestavni deli na sebi imajo znakove razpoke ali drugačne poškodbe.

Preverite, ali so ohišje in gumb obrabljeni. Ce oznaka za mejo obrabe na ohišju ni vec vidna, ali ce na dnu gumba obstaja luknjia, takoj zamenjaje nove dele. (SI. 25)

Najlonska glava mora biti varno namescena na navojinem pritrdilu ohijsa motorja.

O Za izjemno učinkovitost in zanesljivost, vednou uporabljaje najlonsko linijo rezanja podjetja Hitachi. Nikoli ne uporabljajeŽice ali drugega materiala, ki bi lahko postal nevaren izstrelek.

O Ce najlonska glava ne dovaja pravilno linije rezanja, preverite, ali so najlonska linija in vsi sestavni deli pravilno namesceni. Ce rabite pomoc, se obrnite na svojega prodajalca Hitachi.

2. Namestitev (SI. 18 in 23)

(1) Sestav prirobnice vstavite v ohisje motorja. Tedaj mora biti krilce sklopa prirobnice obrnjeno proti ohisju motorja. Nato poravnajte odprtine na sestavu prirobnice in ohisja motorja, vstavite imbus ključ 4 in prirobnico privijte.

(2) najlonsko glavo privije negosredno na navojno pritrdilo na ohisju motorja.

Pravilno in trdno namestite najlonsko glavo, kot je navedeno v navodilih za uporabo.

Ce je ne namestite pravilno ali trdno, se lahko sname in pride do telesnih poskodb.

3. Nastavljanje dolzine vrvice

Najlonsko glavo obrnite in stresite ob tleh. Z enim stresanjem se izvlece okoli 30 mm najlonske vrvice. (SI.24)

Najlonsko vrvico lahko izvlecete tudi z roko. Toda v tem primeru mora biti motor popolnama ustavljen. Prepričaje se, da se vrvica daljša po korakih 30 mm takto, da "pritisnete" in "spustite" gumb na dnu, medtem ko vlecete konce vrvice najlonske glave. (SI. 25)

Ustrezna dolzina najlonske vrvice

Ustrezna dolžina vrvice, ko je orodje v uporabi, je 90 - 110 mm.

Vrvico podaljsajte na ustrezno dolzino.

4 Zamenjava najlonske vrvice

(1) Pripravite 4 m originalne najlonske vrvice na SI. 22. (St. kode 335235).

(2) Pritisnite na nasprotna jezička in nato odstranitePokrov z ohišja. (SI. 26)

(3) Iz ohiša odstranite kolut. (SI. 27)

O Ce najlonska vrvica ostaja, jo zataknite v utore in odstranite kolut.

O Ce se najlonska vrvica ne podaljsa, cetudi je na zalogi dovolj te vrvice, ali ko zamenjujete najlonsko vrvico (st. kode 335235), vrvico navijte na sledec naacin:

(4) Sprostite okoli 150 mm najlonske vrvice z obeh koncev, prepognite na sredini in pritrdite na kljuko na tuljavi. Nato navijte vrvico na tuljavo v smeri, prikazani s puscico, pri tem pazite, da je ne navijate krizem krazem (SI. 28, 29).

(5) Priblizno 100 - 150 mm najlonske vrvice pustite nenavite; vrvico zatakite in zavarujte v zapiralo. (SI. 30)

OPOMBA

Najlonske vrvice ne krizajte, ko jo namešcate v zapiralo. (SI. 31)

(6) Poravnajte položaj zapirala in usesnega vodila za vrvico ter nato gumb vstavite skoti ohišje.

Vrvico sprostite iz zapirala, medtem ko trdno drzite kolut, nato pa vrvico speljite skozi uesnovodilo. (SI. 32)

(7) Pritisnite jezička na ohišju in ju potisnite v zaklepni odprtini naPokrovu. (SI. 33)

OPOZORILO

Prepricajte se, da sta jezička trdno zaskočena v zaklepnih odprtinah.

Ce orodje uporabljate, ko deli niso trdno zaskočeni skupaj, lahko pride do nasreč in poskodb zaradi letečih delov.

(8) vrvico potegnite, takdo da ni ohlapna, in jo nato s skarjami odrezite na podaljsano dolzino 90 - 110 mm. (SI. 34)

UPORABA

Rezanje trave

OPOZORILO

Ne uporabljaje orodja ponoci ali ob slabih vremenskih pogojih, ko je slaba vidljivost.

Ne uporabljaje orodja, ko je dezevalo ali kmalu po dezju.

Obujte ustrezno obutev, da preprecite zdrs, ki bi lahko povzrocil, da izgubite ravnotezje in padete.

O Orodja ne uporabljajte na stmih pobocjih.

Ko rezete travno na pobocjih, ki niso takot strma, rezite s premikanjem proti grebenu.

Desno roko dajte na ročaj in levo roko na krožni ročaj in trdno držite.

Bodite pozorni, da se z najlonsko glavo ne priblizte prevec vašim nogam.

Med rezanjem ne dvigujte najlonsko glavo nad visino kolen.

Ne uporabljaje orodja tam, kjer lahko najlonska glava pride v stik s kamni, drevesi in drugih ovirami.

Najlonska glava vas lahko poskoduje, ce se se vrti potem, ko je motor ustavljen. Potem, ko izkljucite napravo, pocakajte, da se Najlonska glava zaustavi, preden odlozite napravo.

Ne uporabljaje orodja, ko so druge osebe blizje od 15 m. Ko delate z nekom, ochrinite razdaljo vecjo do 15 m.

Rezilo se lahko prebode, ce rezilo ki se obraça pride vkontakt s trdnim predmetom v kritičnem območju.

Lahko pride do nevarne reakcije, ki lahko povzroci nasilen sunek celotne enote in upravljalca. Ta reakcija se imenuje sunek rezila. Kot rezultat tega, lahko upravljale izgubi nadzor nad enoto, kar lahko povzroci tezke ali pogubne poskodbe. Večja možnost da bo prišlo do sunka rezila obstaja na podrozjih, kjer je težko videti materijal, ki mora biti rezan.

1. Vstavite baterijo ob upostevanju njene polaritete.

2. Vklopite orodje (Sl. 35)

Pritisnite gumb za vklop/izklop na ohišju, orodje se prižge in lucka na ročaju sveti rdece.

Sponovnim pritiskom na gumb za vklop/izklop, se izklopi napajanje in rdeca lucka na rocaju se ugasne.

[Samodejni izklop moči]

Ko je napajanje vklopljeno, vendar se vzvod eno minuto ne uporablja, se orodje samodejno izklopi. Da ponovno vkliquite orodje, ponovno pritisnite gumb za vklop/izklop.

OPOZORILO

Ne pušćajte orodja s prisžganim napajanjem. To lahko povzroči nasrečo.

3. Delovanje vzvoda in zavora (SI. 36)

Za zacetek vrtenja rezila za rezanje, pri vklopljenem napajanju potegnite vzvod, medtem ko pritisnete zapiralni vzvod.

Ko sprostite vzvod, začne v 1-3 sekundah delovati zavora, ki zaustavi vrtenje rezilza za rezanje.

Preden uporabljate orodje, poskrbite, da zavora normalno deluje.

4. Stevilcnica za hitrost (Sl. 37)

Stevilcnica za hitrost za spremembo hitrosti vrtenja vrazponu 5800 - 7000 min-1 je priapravljena na ohišju.

Obrnite stevilcnico v smeri urinega kazalca, da povecate hitrost, in v nasprotni smeri urinega kazalca, da zmanjsate hitrost.

5. Rezanje trave

Primite rocaj od zgoraj, pritisnite zapiralni vzvod in potegnite vzvod za zaetek vrtenja rezalne glave. (SI. 38)
Sprostite vzvod, ko boste koncali rezanje in zaustavite motor.
Namestite palec na drzalo in zaobjemite roczaj z vašimi drugimi prsti. (SI. 39) (le CG36DL, CG36DAL)
O Namestite palec na krozno drzalo in zaobjemite roczaj z vašimi drugimi prsti. (SI. 40) (le CG36DL (L), CG36DAL (L))
O Zavzemite drzo, ki omogoca preprosto premikanje.

[Rezalne tehnike trave]

Ko se premikate naprej ne nihajte s cevjo ampak uporabljaje boke, da premikate najlonsko glavo horizontalno v loku od desne proti levi in uporabljaje levo stran najlonske glave za rezanje trave. (SI. 41)

OPOZORILA ZA DELOVANJE

Kontinurano delo

To orodje ima vezje za toplotno zašcito, ki ščiti elektronske dele, ki nadzorujejo polnilno baterijo. Ob neprekinjenim rezanju se temperatura orodja dvigne in se scasoma sproži vezje toplotne zašcite, ki bo ugasnilo orodje.

Ce se to zgodi, pustite orodje za dalj casa ohlajati. Ko se temperatura zniža, bo spet postalo možno uporabljati orodje. Ko je potrebno polnilno baterijo zamenjati med neprekinjenim delovanjem, pustite orodje ohlajati približno 15 minut.

Zasčita pred preobrenimenitvijo

To orodje ima zašcito pred preobrenimenitvijo, ki šciti elektronske dele, ki upravljajo orodje. Če je med rezanjem orodje stalno preobremenjeno (zaklep najlonske glave ipd.), zašcita pred preobrenimenitvijo zaustavi motor. Če se to zgodi, takoj izklopite orodje in odpravite težavo, ki povzroča preobrenimenitev. Lučka napajanja utripa, Če ste pritisnili ročico, potem ko se je motor ustvil (glejte stran 264 "O LUČKI NAPAJANJA"). Napajanje se samodejno izklopi, ko lulka napajanja utripa dlje kot 5 sekund. Če se to zgodi, odpravite težavo, ki povzroča preobrenimenitev, in nato vklopite gumb za vklop/izklop, da lahko nadalujete z uporabo orodja.

Nosenje orodja (Sl. 42) POZOR

O Odstranite baterijo za shranjevanje in uporabitePokrov rezila za rezanje, da zašcitite rezilo med prenašanjem orodja.
Prenašanje orodja, ne da bi njajprej namestiliPokrov rezila za rezanje na mesto, izpostavlja clovesko telo rezilu, kar lahko privede do poskodb.
O Orodeje nosite tako, da ga drzite z rokami in je rezilo za rezanje obrjeno stran od telesa.
Ko vlečete glavno cev nazaj, pazite na konec s puščico in pazite, da se vaši prsti ne zataknejo. (le CG36DAL, CG36DAL (L))

Sprostite zapiralni vzvod in povlecite nazaj glavno cev. Zaprite zapiralni vzvod dokler podaljsek ne zadane ob glavno cev. Ta postopek omogoca, da orodje zmanjsate na stisnjeno velikost.

Glavno cev se lahko potegne nazaj v katerikoli połozaj. Izberite primerno dolžino za nośenje in shranjevanje. (le CG36DAL, CG36DAL (L))

VZDRŽEVANJE IN PREGLEDOVANJE

POZOR

Odstranite baterijo, preden delate kakrsen koli pregled ali vzdrrzevanje.

1. Preverite stanje najlonske glave.

Najlonsko glavo je treba redno preverjati. Ce je najlonska glava orabljena ali zlomljena, lahko zdrsne ali zmanjsa učinkovitost motorja in ga zažge.

Zamenjaje obrabljeno najlonsko glavo z novo.

POZOR

Ce uporabljate najlonsko glavo, ki jeOCRabljena ali počena, je to nevarno. Torej jo nadomestite z novo.

2. Preverite vijake

Razrahljani vijaki so nevarni. Preglejuje jih redno in preverite, da so zategnjeni.

POZOR

Uporaba tega elektricnega orodja z zrahljanimi vijaki je izjemno nevarna.

3. Pregled ogljikovih krtac (Sl. 43)

Motor uporablja ogljikove krtace, ki so potrošni material. Ker lahko zelo obrabljene ogljikove krtace povzrocijo težave motorja jih takoj zamenjalte z novimi, ko se obrabijo ali so blizu "meje obrabe". Poleg tega poskrbite, da so ogljikove krtace zmeraj ciste in zagotovite, da se prosto gibljezo znotraj nosilcev krtace.

OPOMBA

Pri zamenjavi ogljikove krtace z novo se prepricajte, da uporabite ogljikovo krtaco Hitachi st. sifre 999015.

4. Zamenjava ogljikovih ščetak

Izvlecite ogljikovo krtaco tako, da odstranitePokrov krtace in s pomocjo ploskega izvijača ipd. zataknete izobčino na ogljikovi krtaci, kot je prikazano na SI. 44. Ko namescate ogljikove šcetke, izberite taksno smer, da vrh ogljikove šcetke (glej SI. 45) ustreza glede kontaktnih delov cevi šcetke. Nato jo potisnite srstom, kot je prikazano na SI. 46. Na koncu namestite kapico šcetke.

POZOR

Prepricajte se, da ste vstavili zebelj ogljikove krtace v sticni del cevi krtace. (Vstavite lahko kateregakoli od dveh ponujenih zebljev.)

Bodite zelo pazljivi, saj lahko napaka deformira zebelj ogljikove krtace in ze v zaetku povzroci tezave motorja.

5. Očistite zunanjost

Onesnaženi udarni vijačnik obrisite z mehko suho krpo ali s krpo, namoceno v milnico. Ne uporabljaje klorovih raztopin, bencina ali razredcevalcev barve, saj ti stopijo plastiko.

6. Shranjevanje

Udarni vijačnik skladisčite na mesti, kjer se temperatura ne dvigne nad 40^ in kamor otroci nimajo dostopa.

OPOMBA

Shranjevanje litij-ionskih baterij

Zagotovite, da so litij-ionske baterije popolnama napolnjene, preden jih shranite.

Dolgotrajno shranjevanje baterij (3 mesece ali vec), ki so le malo napolnjene, lahko vodi do slabsega delovanja, znatnega zmanjsanja casa uporabe baterije ali povzroci, da baterij ni vec mozn no napoliniti.

Vendor pa se lahko znatno zmanjisan cas uporabe baterije popravi tak, da se baterije dva do petkrat ponavljajoce polnijo in uporabljajo.

Ce je cas uporabe baterije izjemno kratek kljub ponavljaočemu polnjenu in uporabi, smatrajte, da so baterije iztrošene in kupite nove baterije.

POZOR

Pri uporabi in vzdrževanju elektrčnih orodjih je treba upostevati varnostne uredeb in standarde, ki so dolocene za vsako državo.

IZBOR PRIBORA

Pribor za to orodje je navenen na strani 362.

Pomembno obvestilo v zvezi z akumulatorskimi baterijami za akumulatorsko orodje Hitachi

Obvezno uporabljaje originalne akumulatorske baterije, izdelane za doloceno orodje. Za varnost in pravilno delovanje našega akumulatorskega elektrčnega orodja ne jamčimo, ce uporabljate akumulatorske baterije, ki jih ne potrdilo nase podjetje, in tudi ne, ce akumulatorsko baterijo razstavite ali preoblikujete (na primer demontirate in zamenjate celice ali druge notranje dele).

ODPRAVLJANJE MOTENJ

Uporabite pregled v spodnji tabeli, cze orodje ne deluje normalno. Cto ne odpravi tezave, se posvetujte za sim prodajalcem ali Hitachi pooblascenim servisnim centrom.

	Težava Možni vzrok Odprava
Polnilec Lučka za polnjenje se ne prižge.	Vtikač za napajanje ni vklučen v omrežno vtičnico.	Priključite vtikač za napajanje v omrežno (AC) vtičnico.
	Baterija ni pravilno priključena na polnilec.	Vstavite baterijo tak, da se pravilno vsede v polnilec.
	Kontakti baterije ali polnilnilca so umazani.	Uporabite bombažno krpico ali drugo sredstvo za Čišćenje kontaktov.
	Baterija je izjemno vroča. Pustite, da se baterija pravilno ohladi, preden jo polnite.
Orodje Ne deluje. Polnilna baterija je	izcrpana. Napolnite polnilno baterije.
	Polnilna baterija ni bila pravilno namešćena.	Odstranite polnilno baterijo iz sedeža baterije v orodju in preverite ter odstranite vse tuje delce. Preverite tudi kontakte baterije zaradi soli, vode ali druge tuje snovi. Za Čišćenje uporabljafte bombažno krpico. Preverite, Če ste polnilno baterijo pritsnili dokler ni zaskočila.
	Napajanje se ni vklopilo. Pritsnite na gumb za vklop/izklop na ohišju, da vklopite orodje. To orodje ima funkcijo samodejna izklopa napajanja. Napajanje se samodejno izklopi, Če nihće ne potegne ročico eno minuto po vklopu. Da ponomno vklučite orodje, ponomno pritsnite gumb za vklop/izklop. S ponomnim pritsiskom na gumb za vklop/izklop izključite napajanje.
	Glavna cev ni povsem podaljišana (Rdeča lučka hitro utripa) (le CG36DAL, CG36DAL (L))	Da preprečite nasreće zaradi motnjev delovanju, je orodje narejeno tak, da motor ne deluje, dokler glavna cev ni popolnama podaljišana. Glavno cev popolnama podalšajte, dokler ne klikne.
	Zapiralni vžvod ni bil pritsinjen, ko je bil vžvod potegnjen nazaj.	Za preprečevaanje nasreć zaradi nepravilnegada delovanja, se mora vžvod za zaklepanje pritsiniti, medtem ko je vžvod potegnjen nazaj, da vklopi motor. Držite ročaj od zgoraj in pritsinite na vžvod za zaklepanje, ko VLCete ročaj.
	Ko orodje povleće noter veliko količino trave, ki se ujame medPokrovom in njalonsko glavo, je orodje preobremenjeno.	Ko je orodje izpostavljeno Čezmerni obretenitvi, se izvede funkcjija, ki šcitipolnilno baterijo, daugasne motor. Izklopite orodje in odstranite vzrok preobremenitve. Pritisnite ponomno na gumb za vklop/izklop, da nadalujete z delom.
Orodje Del je, ampak se kmalu ustavi.	Moč polnilne baterije je nizka. Napolnite polnilno baterijo.
		Polnilna baterija je pregreta. Prenejte z uporabo polnilne baterije, odstranite jo iz orodja in počakajte, da se ohladi na dobro prezračevanem mestu, kjer ni izpostavljena soncu.
	Zapiralni vzvod ni zaprt, zaradi Česar se glavna cev med delom skrajša.(Rdeča lučka hitro utripa) (le CG36DAL, CG36DAL (L))	Zaprite zapiralni vzvod.
Močni tresljaji. Krožni ročaj ni pravilno pritrijen na glavno cev.		Pravilno ga namestite.
VarnostniPokrov ni pravilno pritrijen na glavno cev.		Pravilno ga namestite.
Zavora ne začne delovati 1-3 sekunde zatem, ko je bil vzvod sprošćen.	To je lahko zaradi motnjé v delovanju orodja.	Stopite v stik s trgovino, kjer ste orodje kupili, ali z vašim najblžjim Hitachi-jevim pooblašćenim servisnim centrom.

GARANCIJA

Garantiramo za Hitachi elektricna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija nePokriva napak ali poskodb, ki nastanejo zaradi nepravlne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe posljite nerazstavljeno elektricno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblasceni servisni center Hitachi.

OPOMBA

Zaradi HITACHIJEVEGA nenehnega programa raziskav in razvoja se specifikacije lahko spremenijo brez vnaprejsnega obvestila.

Informacihe o hrupu in vibracijah

Izmerjene vrednosti so bile dolocene glede na EN50636-2-91 in navedeno v skladu z ISO 4871.

Tipicen A-obremenjen nivo moci zvoka: 85 dB (A).

Tipicen A-obremenjen nivo zvocnega pritiska: 76 dB (A).

Nezanesljivost K: 3 dB (A).

Obvezna uporaba zašite sluha.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN50636-2-91.

Emisija vibracije a_h w = 4m / s2

Skupna vrednost vbracij je bila merjena v skladu s standardno testno metod in se lahko uporablja za primerjavo enega orodja z drugim. Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti.

OPOZORILO

O Emisija vibracij med dejansko uporabo elektricnega orodja se lahko razlikuje od navedene vrednosti - odvisno od načina uporabe orodja.
Prepoznajte varnostne ukrepe za zašcitopurabnika, ki temeljijo na oceni izpostavljanja v dejansih pogojih uporabe (pri upoštevanju vseh delov obratovalnegaciklusa, kot so obdobja, ko je orodje izkljuceno, in ko orodje tece v prostem teku, poleg āsasa sproženja).

Davajte taktiež pozor, aby neprišla do kontaktu s vašimi vlasmi, odevom a pod.

1. V nasledujucich situaciach vypnite motor a skontrolujte, ze sa nylonova hlava prestala otacat.

V priPaste presunu na inu pracovn u plochu.

IV pripade odstrańovania oypadu alebo travychutyngench v náradi.

Uzavretu rukovat zaistite na mieste, kde poskytuje dobruchopenie.

UPOZORNENIE
