BRUGSANVISNING CG 36DL HITACHI

ADVARSEL Læs alle sikkerhedsadvarsler og instruktioner. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brandbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at De mister kontrollen over værktøjet. SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. CG36DL / CG36DL (L) / CG36DAL / CG36DAL (L): Akku græstrimmer Læs alle sikkerhedsadvarsler og instruktioner. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes. Brug altid beskyttelsesbriller. Brug altid høreværn. Må ikke udsættes for fugt. Hold tilskuere på afstand. Tag batteriet ud inden justering eller rengøring, og inden du forlader maskinen selv for korte tidsrum. Kun for EU-lande Elværktøj må ikke bortskaff es som almindeligt aff ald! I henhold til det europæiske direktiv 2002/96/EF om bortskaff else af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt. Det er vigtigt, at du læser, fuldt ud forstår og overholder de følgende sikkerhedsforanstaltninger og advarsler. Skødesløs eller forkert brug af denne enhed kan forårsage alvorlige eller dødelige kvæstelser. Læs, forstå og følg alle advarsler og instruktioner i denne brugsanvisning og på enheden. Brug altid beskyttelsesudstyr for øjne, hovedet og ører under brugen af denne enhed. Hold alle børn, tilskuere og hjælpere 15 m væk fra enheden. Hvis nogen nærmer sig, skal du straks stoppe enheden og skæreudstyret. Pas på udslyngede genstande. Max 8,000 min

Viser det maksimale omdrejningstal. Brug ikke skæreudstyr, hvis maksimale omdrejningstal er mindre end akslens omdrejningstal. Brug handsker, når det er nødvendigt, f.eks. når du samler skæreudstyr. Brug skridsikkert og robust fodtøj. (Oversættelse af de originale instruktioner) 000BookCG36DL.indb124000BookCG36DL.indb124 2016/03/0110:25:412016/03/0110:25:41125 Dansk

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for modifi ceringer af stikket. Brug ikke adapter til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er modifi ceret, og tilsvarende stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke de elektriske værktøjer for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød. d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde værktøjet. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Værk årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når De anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis De er træt eller under indfl ydelse af narkotika, alkohol eller medikamenter. En øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader. c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller du samler værktøjet op eller bærer på det. Hvis du har fi ngeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker. d) Afmonter alle justernøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade. e) Stræk Dem ikke for langt. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved vil De bedre kunne styre det elektriske værktøj i uventede situationer. f) Vær hensigtsmæssigt påklædt. Vær ikke iført løst tøj eller løse smykker. Undgå, at Deres hår, tøj og handsker kommer i nærheden af de bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal det kontrolleres, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj på plads. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold det elektriske værktøj. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektriske værktøj. f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe skær sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensynstagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.

5) Brug og behandling af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten. En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke. b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker. Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand. c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden. Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand. d) Under særlig dårlige omstændigheder kan der sive væske ud fra batteriet; undgå kontakt. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp. 000BookCG36DL.indb125000BookCG36DL.indb125 2016/03/0110:25:422016/03/0110:25:42126 Dansk Væske, der siver ud fra batteriet, kan irritere huden og give forbrændinger.

a) Få Deres elektriske værktøj repareret af kvalifi ceret teknikere, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ikke kompromitteres. SIKKERHEDSFORANSTALTNING Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer. SIKKERHEDSADVARSLER FOR GRÆSTRIMMER VIGTIGT

Handlinger for sikker betjening ● Træning a) Læs instruktionerne grundigt. Sørg for at blive fortrolig med knapperne samt korrekt brug af maskinen. b) Lad aldrig personer som ikke er bekendt med disse anvisninger eller børn anvende maskinen. Lokale bestemmelser kan sætte begrænsninger for brugerens alder. c) Vær opmærksom på at operatøren eller brugeren er ansvarlig for ulykker og risici, der opstår mod andre personer eller deres ejendele. ● Forberedelse a) Før brug kontrolleres forsyningen og forlængerledningen for tegn på skader eller aldring. Hvis ledningen bliver beskadiget under brug, skal du straks koble den fra forsyningen. RØR IKKE VED LEDNINGEN, FØR DU HAR FRAKOBLET FORSYNINGEN. Anvend ikke maskinen, hvis ledningen er beskadiget eller slidt. b) Før brug skal du altid efterse maskinen for beskadigede, manglende eller fejlplacerede skærme eller afskærmninger. c) Anvend aldrig maskinen, mens der er personer, især børn, eller kæledyr i nærheden. d) Udskift aldrig nylonhovedet med metalskærende materiale. ● Anvendelse a) Brug beskyttelsesbriller, kraftige sko og lange bukser på alle tidspunkter, mens du betjener maskinen. b) Undgå brug af maskinen i dårligt vejr, især når der er risiko for lynnedslag. c) Brug kun maskinen i dagslys eller stærkt kunstigt lys. d) Anvend aldrig maskinen med beskadigede skærme eller afskærmninger eller uden disse monteret. e) Tænd kun for motoren, når hænder og fødder er væk fra skæreudstyret. f) Afbryd altid maskinen fra strømforsyningen (dvs. træk stikket ud fra stikkontakten eller betjen kontaktspærren) – når du efterlader maskinen uden opsyn; – inden du fjerner en blokering – inden kontrol eller rengøring af maskinen, og inden der udføres arbejde på maskinen – efter du har ramt et fremmedlegeme – hvis maskinen begynder at vibrere unormalt. g) Beskyt dine fødder og hænder mod skader fra skæreudstyret. h) Sørg altid for, at ventilationsåbningerne holdes frie for snavs.

i) Foretag aldrig ændringer på enheden/maskinen under

nogen form. Brug aldrig enheden/maskinen til et job, som den ikke er beregnet til. ● Vedligeholdelse, transport og opbevaring a) Afbryd altid maskinen fra strømforsyningen (dvs. træk stikket ud fra stikkontakten eller betjen kontaktspærren) inden udførsel af vedligeholdelses- eller rengøringsarbejde. b) Brug kun producentens anbefalede reservedele og tilbehør. c) Efterse og vedligehold maskinen med regelmæssige mellemrum. Sørg for, at maskinen kun repareres af en autoriseret reparatør. d) Når den ikke bruges, skal maskinen opbevares uden for børns rækkevidde. e) Under transport i et køretøj eller ved opbevaring dækkes knivene med knivdækslet.

1. Vær altid tålmodig, når du arbejder med værktøjet. Sørg

desuden for at tage passende tøj på, så du holder dig varm.

2. Planlæg arbejdet på forhånd for at forhindre uheld.

3. Anvend ikke værktøjet om natten eller i dårligt vejr, når

sigtbarheden er dårlig. Anvend desuden ikke værktøjet, når det regner, eller lige efter det har regnet. Arbejde på glatte underlag kan medføre ulykker, hvis du mister balancen.

4. Efterse nylonhovedet inden påbegyndelse af arbejde.

Brug ikke værktøjet, hvis nylonhovedet er revnet, beskadiget eller bøjet. Sørg for, at nylonhovedet er korrekt monteret. Falder nylonhovedet af eller går i stykker under anvendelse, kan det medføre ulykker.

5. Sørg for at montere dækslet, inden du starter på arbejdet.

Anvendes værktøjet uden denne del kan det medføre personskader.

6. Sørg for at montere loophåndtaget, inden du starter

på arbejdet. Sørg for, at det ikke sidder løst, men er ordentligt monteret, inden du starter på arbejdet. Hold godt fast i loophåndtaget under arbejdet og sving ikke værktøjet rundt, men anvend den korrekte arbejdsstilling og hold balancen. Det kan medføre ulykker, hvis du mister balancen under arbejdet.

7. Vær forsigtig, når du starter motoren.

Placer værktøjet på et plant underlag. Anvend ikke værktøjet inden for en afstand af 15 m fra mennesker eller dyr. Sørg for at nylonhovedet ikke kommer i kontakt med jorden, træer eller planter. En uforsigtig start kan medføre ulykker.

8. Lås ikke låsearmen.

Hvis armen ved et uheld trækkes tilbage, kan det medføre uventet personskade.

9. Før du forlader værktøjet, skal du trykke på tænd/sluk-

knappen for at slukke det.

10. Vær forsigtig ved anvendelse af værktøjet i nærheden af

el-kabler, gasrør og lignende installationer.

11. Vær opmærksom at fjerne på tomme dåser, ståltråd,

sten eller andre hindringer, inden du starter på arbejdet. Arbejd desuden ikke i nærheden af rødder eller klipper. Udføres der arbejde sådanne steder, kan det beskadige nylonhovedet eller medføre uheld.

12. Rør aldrig ved nylonhovedet under arbejdet.

Sørg desuden for, at det ikke kommer i kontakt med dit hår, tøj osv.

13. I følgende situationer skal du slukke for motoren og

kontrollere, at nylonhovedet er stoppet med at rotere. Ved fl ytning til et andet arbejdsområde. Ved fjernelse af aff ald og græs, der sidder fast i værktøjet. 000BookCG36DL.indb126000BookCG36DL.indb126 2016/03/0110:25:422016/03/0110:25:42127 Dansk Ved fjernelse af hindringer fra arbejdsområdet eller fjernelse af det aff ald, græs og fl is, der opstår pga. klipningen. Når værktøjet lægges ned. Udføres dette mens nylonhovedet stadig roterer, kan det medføre uventede ulykker.

14. Brug ikke værktøjet inden for en afstand af 15 m fra

andre personer. Når du arbejder sammen med andre, skal du holde en afstand på mere end 15 m. Flyvende fl is kan medføre uventede ulykker. Når du arbejder på ustabile underlag som f.eks. skråninger, skal du sørge for, at din kollega ikke udsættes for nogen risiko. Brug fl øjter eller andre metoder til at advare dine kollegaer.

15. Når der sætter sig græs eller andre genstande fast i

nylonhovedet, skal du slukke for motoren og sikre dig, at nylonhovedet er stoppet med at rotere, inden du fjerner dem. Det medfører personskade, hvis du fjerner genstande fra nylonhovedet, mens det stadig roterer. Det kan forårsage materiel skade, hvis du fortsætter arbejdet, mens der sidder fremmedlegemer fast i nylonhovedet.

16. Hvis værktøjet fungerer dårligt eller afgiver en mærkelig

lyd eller vibrationer, skal du straks slukke for motoren og bede din forhandler om at få den efterset og repareret. Fortsat brug under disse forhold kan medføre personskader eller skade på værktøjet.

17. Hvis du taber eller støder værktøjet, skal du efterse det

omhyggeligt for skader, revner eller deformation. Brug af et værktøj, der er beskadiget, revnet eller deformeret kan forårsage personskader.

18. Fastgør værktøjet under transport i et køretøj, sådan at

det ligger stille. Det kan medføre ulykker, hvis denne advarsel ikke overholdes.

19. Dette produkt indeholder en kraftig magnet i dens motor.

Iagttag følgende forholdsregler i relation til vedhæftning af metalstykker til værktøjet og eff ekterne af den permanente magnet på elektroniske enheder. FORSIGTIG ○ Placer ikke værktøjet på en arbejdsbænk eller arbejdssteder, hvor der fi ndes metalstumper. Metalstumperne kan vedhæfte sig på værktøjet og forårsage ulykker eller fejlfunktion. ○ Hvis en metalstump har vedhæftet sig til værktøjet, berør den ikke. Fjern stykket med en børste. Hvis du ikke gør det, kan det resultere i personskader. ○ Hvis du burger pacemaker eller andre elektroniske medicinske enheder, må du ikke betjene, eller komme i nærhenden af værktøjet. Driften af den elektroniske enhed kan blive påvirket. ○ Brug ikke værktøjetiI nærheden af præcisionsenheder, så som mobiltelefoner, magnetkort eller elektroniske hukommeleseskort. Hvis du gør det, kan det medføre fejlfunktion eller tab af data. FORSIGTIG

1. Anvend ikke nylonhovedet til klipning af andre genstande

end græs. Anvend ikke værktøjet i vandpytter og sørg for, at nylonhovedet ikke kommer i kontakt med jord.

2. Værktøjet indeholder præcisionsdele og bør ikke tabes,

udsættes for stærke stød eller vand. Værktøjet kan blive beskadiget eller svigte.

3. Når værktøjet skal opbevares efter brug eller skal

transporteres, skal du tage nylonhovedet af.

4. Udsæt ikke værktøjet for insektmidler eller andre

kemikalier. Sådanne kemikalier kan forårsage revner eller andre skader.

5. Udskift advarselsmærkater med nye mærkater, når de

bliver svære at genkende eller ulæselige, og når de begynder at falde af. Bed din forhandler om at skaff e nye advarselsmærkater.

6. Berør ikke motoren umiddelbart efter brug, eftersom den

kan være meget varm.

1. Oplad altid batteriet ved en temperatur på mellem

0°C – 40°C. Opladning ved en temperatur på under 0°C vil resultere i overopladning, hviket er forbundet med fare. Batteriet kan ikke oplades ved en temperatur på over 40°C. Den mest passende temperatur for opladning er 20°C – 25°C.

2. Når en opladning er til ende, bør man lade

opladeapparatet hvile 15 min, før næste batteriopladning. Oplad ikke mere end 2 batterier efter hinanden.

3. Undgå at fremmedlegemer trænger ind i hullet til

tilslutning af batteriet.

4. Stik ikke genstande ind i opladeapparatets

ventilationsåbninger. Hvis metalgenstande eller brændbare stoff er kommer ind i ventilationsåbningerne, kan det give elektriske stød og ødelægge opladeapparatet.

5. Brug af et udslidt batteri vil forårsage beskadigelse at

6. Når batteriet er udslidt, bring det tilbage til forhandleren,

hvor De har købt maskinen; smid det ikke væk.

7. Skil aldrig batteriet eller opladeapparatet ad.

8. Kortslut aldrig det genopladelige batteri.

Kortslutning af batteriet vil forårsage en stor elektrisk strømning og overophedning, hvilket igen vil føre til at batteriet beskadiges eller brænder sammen.

9. Skil Dem ikke af med batteriet ved at brænde det, da det

herved kan eksplodere. BEMÆRK FØLGENDE VED BRUG AF LITHIUM-ION BATTERIET For at forlænge levetiden er lithium-ion batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømoutputtet. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, kan det være at motoren stopper, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig

med strøm på batteriet. Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, kan det være at motoren

stopper. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, vil

batteriet muligvis stoppe med at levere strøm. I det tilfælde, stop anvendelsen af batteriet og lad det køle af. Efter at du har gjort det, kan du anvende batteriet igen. Vær desuden opmærksom på følgende advarsler og forholdsregler. ADVARSEL For at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for på forhånd at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for at spåner og støv ikke samler sig på batteriet.

○ Under arbejdet skal du sørge for at spåner og støv ikke lægger sig på batteriet. 000BookCG36DL.indb127000BookCG36DL.indb127 2016/03/0110:25:422016/03/0110:25:42128 Dansk ○ Sørg for at spåner og støv, der lægger sig el-værktøjet under arbejdet, ikke samler sig på batteriet. ○ Undlad at opbevare et batteri, der ikke anvendes, på et sted hvor det udsættes for spåner og støv. ○ Inden du lægger et batteri væk, skal du fjerne eventuelle spåner og støv, der sidder på det, og undlade at opbevare det sammen med metaldele (skruer, søm etc.).

2. Undlad at punktere batteriet med et skarpt objekt som fx

en nål, slå på det med en hammer, træde på det, kaste eller udsætte batteriet for voldsomme stød.

en cigartænder i en bil.

7. Hvis batteriet ikke oplades helt, selv efter den angivne

opladetid er passeret, skal du øjeblikkelig stoppe yderligere opladning.

8. Undlad at anbringe eller udsætte batteriet for høje

temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

9. Hold det øjeblikkelig væk fra åben ild hvis der opdages

en lækage eller ildelugtende lugt.

10. Undlad at anvende det på et sted hvor der udvikles

kraftig statisk elektricitet.

11. Hvis der opstår batterilækage, ildelugtende lugt, udvikles

varme, batteriet er misfarvet eller deformeret eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkelig fjerne det fra udstyret eller batteriopladeren og stoppe med at bruge det. FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene,

må du ikke gnide i øjnene, mens skal vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du

øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen. Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ildelugtende lugt, misfarvning,

deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler. ADVARSEL Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalerne på lithium-ion batteriet, er der risiko for kortslutning og brand. Vær opmærksom på følgende, når du opbevarer batteriet. ○ Læg ikke elektrisk ledende afskårne dele, søm, ståltråd, kobbertråd eller anden tråd i opbevaringskassen. ○ Du skal enten montere batteriet på el-værktøjet, eller opbevare det med batteridækslet trykket helt ind, sådan at ventilationsåbningerne er tildækkede for at forhindre kortslutning. (Se Fig. 2)

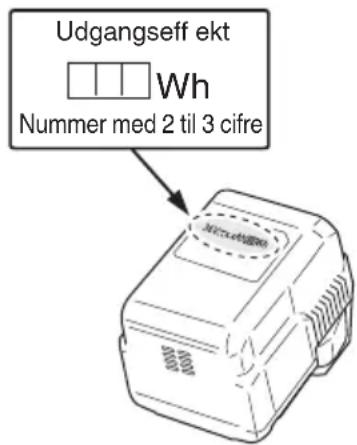

VEDRØRENDE TRANSPORT AF

LITHIUM-ION-BATTERI Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler. ADVARSEL Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informér fi rmaet om batteriets udgangseff ekt, og følg transportfi rmaets instruktioner, når du arrangerer transport. ○ Lithium-ion-batterier, der overstiger en udgangseff ekt på 100 Wh, betragtes som værende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsesprocedurer. ○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.

Genopladeligt batteri

Ca. længde 90 - 110 mm

Kontaktdel på børsterør

Ventilationsåbninger

Mens du holder hjulet

Put snøren gennem snørehullet

Låsning af huller på dækslet (2 huller)

Tapper på dæksel (2 tapper)

Fremspring på fl angesamling

Slidegrænsemærke (2 mærker)

Model CG36DL CG36DL(L) CG36DAL CG36DAL(L) Stangtype Lige type Type som kan forlænges Klippediameter 310 mm Omdrejningsretning Mod urets retning set fra oven Hastighed uden belastning 5800 – 7000 min

Driftstid på én opladning

(Når det medfølgende genopladelige batteri er fuldt opladet) BSL3620 35 min (Normal) 15 min (Høj) BL36200 5,5 t (Normal) 2,5 t (Høj) Batteri BSL3620: Li-ion 36 V (2,0 Ah 10 celler) Vægt (med nylonhoved, genopladeligt batteri, skulderrem og dæksel) 5,7 kg 5,5 kg 6,0 kg 5,8 kg

1. Udtagning af batteriet

Hold godt fast i huset og tryk på batteriets låsefl ige for at aftage batteriet (se Fig. 3). FORSIGTIG Batteriet må under ingen omstændigheder kortsluttes.

2. Ilægning af batteri

Vær under ilægning af batteriet omhyggelig med at polerne vendes rigtigt (Se Fig. 3). OPLADNING Inden el-værktøjet tages i brug, oplades batteriet som følger.

1. Sæt maskinens ledning i en stikkontakt.

Når ledningen er tilsluttet, vil opladerens kontrollampe blinke rødt (et blink i sekundet).

2. Sæt batteriet ind i opladeapparateret.

Skub batteriet godt ind i opladeren, indtil linjen er synlig som vist i Fig. 4 og 5.

Nar et batteri sættes i opladeapparatet, vil opladningen begynde og kontrollampen lyser konstant rødt. Når batteriet er fuldt opladet, vil kontrollampen blinke rødt (et blink i sekundet). (Se Tabel 1) (1) Kontrollampens indikering Kontrollampens indikeringer angives i Tabel 1, alt efter opladeapparatets eller det genopladelige batteris tilstand. Tabel 1 Kontrollampens indikeringer Pilotlampen lyser eller blinker rødt. Før opladning Blinker Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Under opladning Lyser Lyser vedvarende Opladning slut Blinker Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Opladning er umuling Blinker Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder) Fejlfunktion i batteri eller opladeapparat Pilotlampen lyser grønt. Standby på grund afoverophedning Lyser Lyser vedvarende Batteriet er overophedet. Er ikke i stand til at oplade (opladning vil begynde, når batteriet er afkølet). (2) Vedrørende det genopladelige batteris temperatur Temperaturerne for genopladelige batterier er som vist i Tabel 2. Batterier, der er blevet overopvarmede, skal køle af et stykke tid, før de genoplades. Tabel 2 Genopladning af batterier, der er blevet for varme Genopladelige batterier Temperaturer ved hvilke batteriet kan genoplades

(3) Vedrørende opladetiden Kombinationen af oplader og batterier er beste mmende for opladetiden, der vises i Tabel 3. Tabel 3 Opladetid (Ved 20°C) Oplader Batteri UC36YRSL BSL3620 Ca. 60 min. BEMÆRK Opladetiden er afhængig af temperaturen og strømkildens spænding.

4. Tag opladeapparatets ledning ud af stikkontakten.

5. Hold godt fat om opladeapparatet og træk batteriet

ud. BEMÆRK Efter udført opladning skal batterierne først tages ud af opladeapparatet, hvorefter de skal opbevares på korrekt vis. Hvordan man får batterierne til at holde længere (1) Genoplad batterierne, før de bliver helt fl ade. Hvis det er tydeligt, at værktøjet ikke arbejder for fuld kraft, skal det stoppes og batterierne skal oplades. Batteriet kan lide skade og dets levetid forkortes, hvis værktøjet fortsat anvendes og den elektriske eff ekt opbruges. (2) Undgå opladning i for stærk varme. Et genopladeligt batteri vil være varmt lige efter brugen. Hvis et sådant batteri oplades umiddelbart efter bruges. vil dets indre substans forringes, og batterilevetiden vil blive kortere. Lad batteriet være og oplad det, når det har kølet af i et stykke tid. FORSIGTIG ○ Hvis batteriet oplades, mens det er varmt, fordi det har ligget længe på et sted i direkte sollys, eller fordi batteriet lige er blevet brugt op, lyser opladeapparatets kontrollampe grønt. I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes. 000BookCG36DL.indb131000BookCG36DL.indb131 2016/03/0110:25:422016/03/0110:25:42132 Dansk

FORSIGTIG Træk batteriet ud inden samling af nogen dele.

1. Montering af loophåndtaget (Fig. 7) (kun CG36DL

(L), CG36DAL (L)) (1) Aftag M6 × 43-boltene (2 stk.). (2) Monter loophåndtaget på hovedrøret, sådan at det læner sig mod motorhuset. (3) Placer håndtagsfastgørelsen på den nedre ende af hovedrøret og fastgør den ordentligt vha. M6 × 43-bolte (2 stk.) og M6-møtrikker (2 stk.). BEMÆRK Fastgør loophåndtaget på et sted, der giver et godt greb. FORSIGTIG Installer loophåndtaget ordentlig og sikkert, som det er beskrevet i brugervejledningen. Hvis det ikke er monteret ordentligt, kan det falde af og forårsage personskade.

2. Installation af det cykelstyrslignende styr (Fig. 8)

(1) Brug den medfølgende 4 mm unbrakonøgle til at fjerne de fi re bolte, som er blevet midlertidigt fastgjort til håndtagsbeslaget (A). (2) Monter højrehåndssidens håndtag, som er udstyret med armen, og venstrehåndssidens håndtag og fastgør derefter omhyggeligt håndtagsbeslaget (A) vha. de fi re bolte. BEMÆRK Fastgør venstre og højre håndtag på en position som giver et godt greb. FORSIGTIG Monter det venstre og højre håndtag ordentligt og sikkert som beskrevet i brugsanvisningen. Hvis de ikke monteres ordentligt og sikkert, kan de falde af og medføre tilskadekomst.

3. Forlængelse af hovedrøret (Fig. 9)

(1) Udløs låsearmen så hovedrøret kan blive forlænget. (2) Forlæng hovedrøret så meget som muligt, og sikr dig, at du hører det klikker. BEMÆRK Motoren fungerer ikke, medmindre hovedrøret er fuldstændig forlænget. Når du trykker på tænd/sluk-knappen, blinker den røde tændt-lampe hurtigt. (3) Efter hovedrøret er forlænget indtil det har klikket, skal du kontrollere, at hullet i holderhuset er rettet ind med hullet i hovedrøret og låse låsearmen for at fastgøre hovedrøret på sikker vis.

4. Montering af sikkerhedsdæksel (Se Fig. 10 og 11)

ADVARSEL Sørg for at montere sikkerhedsdækslet på dets designerede plads. Det kan medføre personskader pga. fl yvende sten, hvis denne advarsel ikke overholdes. BEMÆRK Brug den medfølgende 4 mm unbrakonøgle til montering. (1) Brug den medfølgende D5-skrue til montere kniven i dækslet. (Fig. 10) (2) Juster de to huller i dækselbeslaget og sikkerhedsdækslet ind og indsæt to M6 × 25-unbrakobolte. (Dækselbeslaget er installeret i motorhuset.) (3) Placer dækselholderen på undersiden af dækslet og brug den medfølgende 4 mm unbrakonøgle til at spænde de to M6 × 25-unbrakoboltene skiftevis, indtil de er ordentligt fastspændte. FORSIGTIG ○ Pas på du ikke skærer dig på kniven inde i dækslet. ○ Installer dæksel og kniven ordentlig og sikkert som berskrevet i brugervejledningen. Hvis de ikke monteres ordentlig kan de falde af og forårsage personskader. ○ Hvis kontrollampen blinker rødt (0,2 blink i sekundet), skal der ses efter for, og fjernes, eventuelle fremmedobjekter i opladeapparatets batteristik. Hvis der ikke er nogen fremmedobjekter, er det muligt, at batteriet eller opladeapparatet ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet. ○ Da den indbyggede mikrocomputer er omkring 3 sekunder om at bekræfte, at batteriet, der oplades med UC36YRSL, er taget ud, skal du vente i mindst 3 sekunder, før du sætter batteriet i igen, for at fortsætte opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at batteriet kan oplades ordentligt. OM LAMPEN Lampen indikerer værktøjets status. (Fig. 6) Tabel 4 viser de forskellige statusser, som lampen indikere. Tabel 4 Lampens tilstand Værktøjets status Slukket SLUKKET Rød TÆNDT Blinker rød Der trykkes på håndtaget samtidig med at beskyttelsesfunktionen mod overbelastning er i gang. Blinker hurtigt rød Værktøjet er i unormal drift.

RESTERENDE BATTERI Når der trykkes på indikatorkontakten for resterende batteri, lyser indikatorlampen for resterende batteri, og den resterende eff ekt i batteriet kan kontrolleres. (Fig. 6) Når du fjerner fi ngeren fra indikatorkontakten for resterende batteri, slukkes indikatorlampen for resterende batteri. Tabel 5 viser tilstanden for indikatorlampen for resterende batteri samt batteriet resterende eff ekt. Tabel 5 Lampens tilstand Batteriets resterende eff ekt Batteriets resterende eff ekt er tilstrækkelig. Batteriet har halvdelen af sin eff ekt tilbage. Batteriet er næsten tomt. Genoplad batteriet snarest muligt. Da visningen på indikatoren for resterende batteri til en vis grad er afhængig af omgivelsestemperaturen og batteriets egenskaber, er dette kun vejledende. BEMÆRK ○ Undgå at udsætte kontaktpanelet for stød eller brud. Det kan føre til problemer. ○ For at spare på batteriforbruget, lyser indikatorlampen for resterende batteri kun, når der trykkes på indikatorkontakten for resterende batteri. ○ Når du anvender en backpack-strømforsyning (BL36200), skal du kontrollere batteriniveauet på batteriniveauvisningen på backpack-batteriet. Se brugsanvisningen til BL36200 angående detaljer. 000BookCG36DL.indb132000BookCG36DL.indb132 2016/03/0110:25:422016/03/0110:25:42133 Dansk

5. Installation af klingen (ekstraudstyr) (kun CG36DL)

ADVARSEL ○ Inden installation af klingen skal du sørge for at montere klingedækslet, anvende tykke handsker samt tage andre fornødne forholdsregler for at beskytte dig selv. ○ Inden installation af klingen skal du omhyggeligt kontrollere og sikre dig, at den ikke er revnet, deform eller på nogen anden måde beskadiget. ○ Når du installerer klingen, skal du først montere klingedækslet, fastgøre hullet i midten af klingen til fremspringet på fl angesamlingen så klingen passer ind i møtrikhætten og klingens midterdel ikke glider. (Se Fig. 21) ○ Efter installation af klingen må du ikke glemme at fjerne unbrakonøglen og topnøglen. ○ Hvis M10-installationsmøtrikken i venstre side eller møtrikhætten viser tegn på slidtage, skal den udskiftes med en ny installationsmøtrik eller møtrikhætte. (1) Sæt fl angesamlingen ind i motorhuset. På dette tidspunkt skal fl angesamlingen vende mod motorhussiden. (Fig. 18) (2) For at installere klingen skal du sætte den medfølgende unbrakonøgle ind i hullerne i fl angesamlingen og motorhuset, og derefter, i rækkefølge, montere klingen og møtrikhætten. (Fig. 19) Installer klingen ved at dreje den i den retning, som angives med pilen. BEMÆRK Efter der er strammet ordentligt til, skal der foretages justering, så M10-installationsmøtrikken i venstre side kan strammes og løsnes. Hvis dette ikke udføres, kan det medføre deformation af fl angesamlingen eller baff elfunktionsfejl. (3) Ret den afrundede side af M10-installationsmøtrikken i venstre side ind så den vender mod topnøglesiden, og stram derefter ordentligt til. (Fig. 20) (4) Kontroller og sikr dig, at klingen er blevet monteret korrekt. (Fig. 21)

6. Montering af skulderremmen

Brug i kombination med et BSL36200-batteri. ADVARSEL ○ Sørg for at montere skulderremmen sådan, at græstrimmeren kan bæres på korrekt vis. ○ Hvis du føler, at værktøjet ikke fungerer som normalt, skal du straks slukke for motoren, fjerne skulderremmens hurtigudløserbeslag og tage værktøjet af. FORSIGTIG ○ Hvis du ikke understøtter værktøjet, når du trækker i hurtigudløserremmen, kan det medføre person- eller materiel skade. Hold i hovedrøret med en hånd, mens du trækker med den anden hånd. ○ Sørg for at hurtigudløserfunktionen fungerer som normalt, inden du starter på arbejdet. (1) Placer skulderremmen på skulderen som vist i Fig. 12 (Se Fig. 14 angående brug udenfor Europa) og hægt den på bøjlen på værktøjet. Juster skulderremmen til en passende længde. (2) For at fjerne værktøjet fra skulderremmen understøttes værktøjet ved at holde hovedrøret med den ene hånd og bruge den anden hånd til at trække i hurtigudløserremmen, som vist i Fig. 12 (Se Fig. 14 angående brug udenfor Europa), for at løsne den fra beslaget. (3) For at spænde værktøjet på sættes beslaget ind i krogen, og hurtigudløserbeslaget sættes ind over krogen og ind i beslagets brede åbning. (Fig. 13) (Se Fig. 15 angående brug udenfor Europa) Træk forsigtigt i skulderremmen for at sikre, at den sidder ordentligt fast.

7. Installation af bøjleremmen

Brug i kombination med et BL36200-batteri. ADVARSEL ○ Sørg for at fastgøre bøjleremmen, så græstrimmeren kan bæres korrekt. ○ Hvis du føler at værktøjet ikke fungerer normalt, skal du straks slukke for motoren, trykke på bøjleremmens udløsningsmekanisme og fjerne værktøjet. FORSIGTIG ○ Hvis du ikke understøtter værktøjet, når du trykker på udløsningsmekanismen, falder det muligvis ned og forårsager tilskadekomst eller skader. Hold i hovedrøret med den ene hånd, mens du trykker med den anden hånd. ○ Sørg for at udløsningsfunktionerne fungerer normalt, inden du påbegynder arbejdet. (1) Hægt bøjleremmen til selen på BL36200 (to steder) som vist på Fig. 16. Hægt derefter remmen på bøjlen på hovedrøret (et sted). Juster bøjleremmen ind til en passende længde. (2) For at afmontere værktøjet fra bøjleremmen skal du holde i hovedrøret med den ene hånd og trykke på bøjleremmens udløsningsmekanisme fra begge sider som vist på Fig. 17. For at fastgøre værktøjet skal det indsættes fra neden og sikres, at det er ordentligt fastgjort. NYLONHOVED Montering af semiautomatisk nylonhoved

Tilfører automatisk mere nylonsnor, når det bankes ned i jorden. Specifi kationer Kode nr. Monterings- skruetype Rotations- retning Størrelse på monteringsskrue 335234 Møtrik Mod uret M10 × P1,25-LH Anvendelig nylonsnor Snordiameter: Fig. 22 Længde: 4 m FORSIGTIG ○ Huset skal være ordentligt fastgjort til dækslet. ○ Kontroller dækslet, huset og de andre komponenter for revner eller andre skader. ○ Kontroller huset og knappen for slid. Hvis slidgrænsemærket på huset ikke længere er synligt, eller der er et hul i bunden af knappen, skal de straks udskiftes med nye dele. (Fig. 25) ○ Nylonhovedet skal være ordentligt monteret på bolten med gevindet på motorhuset. ○ Brug altid Hitachi-nylonsnor for at opnå fremragende ydeevne og driftssikkerhed. Brug aldrig ståltråd eller andre materialer, der kan blive til et farligt projektil. ○ Hvis Nylonhovedet ikke tilfører snor på korrekt vis, skal du kontrollere, at nylonsnoren og alle komponenter er ordentligt monterede. Kontakt din Hitachi-forhandler, hvis du behøver assistance.

2. Installation (Fig. 18 og 23)

(1) Indsæt fl angesamlingen i motorhuset. På dette tidspunkt, skal vingen på fl angen vende mod motorkassens side. Sæt herefter hullerne på fl angesamlingen på linje med hullerne i motorhuset. Isæt 4 mm unbraconøglen og fastspænd fl angesamlingen. (2) Skrue nylonhovedet direkte på bolten med gevind på motorhuset. Bolten på nylonhoved spændes mod uret. Drej med uret for at løsne den/mod uret for at stramme den. FORSIGTIG Installer nylonhovedet ordentligt og sikkert som instrueret I brugervejledningen. Hvis den ikke installers ordentligt, kan den falde af og forårsage personskade. 000BookCG36DL.indb133000BookCG36DL.indb133 2016/03/0110:25:422016/03/0110:25:42134 Dansk

3. Justering af snørens længde

Drej og bank let nylonhovedet mod jorden. Nylonsnøren bliver ca. 30 mm længere for hvert bank. (Fig. 24) Du kan også forlænge nylonsnøren med hænderne. Men her skal motoren stoppes helt. Kontroller at snøren bliver 30mm længere ved at “banke” let mod jorden, mens du holder i enderne på snøren. (Fig. 25) ○ Passende længde på nylonsnøren Den passende længde på snøren, mens du bruger værktøjet er 90 – 110 mm. Udstræk snøren til den passende længde.

4. Udskiftning af nylonsnøren

(1) Klargør 4 m ægte nylonsnor i Fig. 22 (Kode nr. 335235). (2) Tryk på begge tapper, og fjern dækslet fra huset. (Fig. 26) (3) Tag hjulet ud af huset. (Fig. 27) ○ Hvis der er rester af nylonsnøre, skal du sætte snøren i sprækken, og tag herefter hjulet ud. ○ Hvis nylonsnøren ikke folder sig ud, selvom der er nok snøre tilbage, eller når du skal udskifte nylonsnøren (kode nr. 335235), skal du vikle nylonsnøren på følgende måde. (4) Frigør ca. 150 mm af nylonsnoren fra begge ender, fold midterdelen og fastgør til krogen på spolen. Vikl derefter snoren på spolen i den retning som vises med pilen, mens du er omhyggelig med ikke at sno den på kryds og tværs (Fig. 28, 29). (5) Efterlad ca. 100 mm – 150 mm nylonsnøre frit, sæt den i rillerne og fastspænd den herefter til proppen. (Fig. 30) BEMÆRK Undgå at krydse nylonsnøren, når du fastspænder den til proppen. (Fig. 31) (6) Sørg for at placeringen af proppen og snørehullets guide er på linje med hinanden, og isæt herefter knappen gennem huset. Frigiv snøren fra proppen, mens du holder let på hjulet, og før herefter snøren gennem snørehullet. (Fig. 32) (7) Tryk og sørg for at tapperne på huset låser sig i hullerne på dækslet. (Fig. 33) ADVARSEL Sørg for at tapperne sidder ordentlig i låsehullerne. Bruges værktøjet uden af delene ikke sidder ordentligt fast sammen, kan føre til uheld eller skader som følge af fl yvende dele. (8) Træk i snøren, så du sørger for at den ikke sidder løst, og beskær den herefter til en passende længde på 90 mm – 110 mm, ved brug af en saks. (Fig. 34) ANVENDELSE Klipning af græs ADVARSEL ○ Anvend ikke værktøjet om natten eller i dårligt vejr, når sigtbarheden er dårlig. ○ Anvend ikke værktøjet når det regner, eller lige efter det har regnet. ○ Anvend passende fodtøj for at forhindre at du glider, hvilket kan medføre, at du mister balancen og falder. ○ Anvend ikke værktøjet på stejle skråninger. Når du klipper græs på mindre stejle skråninger, skal du klippe, mens du bevæger dig op ad skråningen. ○ Placer højre hånd på håndtaget og venstre hånd på loophåndtaget og hold godt fast. ○ Pas på du ikke bevæger nylonhovedet for tæt på dine fødder. ○ Løft ikke nylonhovedet over knæhøjde under klipning. ○ Anvend ikke værktøjet på steder hvor nylonhovedet kan komme i kontakt med sten eller andre hindringer. ○ Nylonhovedet kan medføre personskade, mens det fortsætter med at dreje rundt, efter motoren er stoppet. Når du slukker for enheden, skal du sikre dig, at nylonhovedet er standset, inden du sætter enheden ned. ○ Anvend ikke værktøjet inden for en afstand af 15 m fra andre personer. Når du arbejder sammen med andre, skal du holde en afstand på mere end 15 m. ○ Der kan forekomme tryk mod klingen, når den roterende klinge kommer i kontakt med en fast genstand i det kritiske område. Der kan opstå en farlig situation, hvor hele enheden og brugeren bliver skubbet voldsomt. Denne reaktion kaldes klingetryk. Som følge heraf kan brugeren miste kontrollen over enheden, hvilket kan medføre alvorlige eller dødelige kvæstelser. Klingetryk forekommer især i områder, hvor det er vanskeligt at se det materiale, der skal klippes.

1. Indsæt batteriet så polerne passer

2. Tænd for værktøjet (Fig. 35)

○ Tryk på start/tænd knappen på huset, hvorved værktøjet tænder og tændt-lampen på håndtaget lyser rødt. ○ Trykker du en gang til på start/tænd knappen slukker værktøjet, stopperog den røde lampe på håndtaget holder op med at lyse. [Automatisk slukkefunktion] Hvis værktøjet er tændt, men armen ikke aktiveres i et minut, slukker værktøjet automatisk. Tryk på start/tænd knappen en gang til for at tænde værktøjet igen. ADVARSEL Forlad aldrig værktøjet i tændt tilstand. Det kan forårsage en ulykke.

3. Funktion af arm og bremse (Fig. 36)

For at starte rotation af klingen på det tændte værktøj skal du trække i armen, mens du trykker på låsearmen. Når du slipper armen, aktiveres bremsen i 1-3 sekunder, hvorved rotationen af klingen stopper. Sørg for at bremsen fungerer normalt, inden du anvender værktøjet.

4. Hastighedskontakt (Fig. 37)

Huset er udstyret med en hastighedskontakt til ændring af rotationshastigheden i området 5800-7000 min

. Drej kontakten med uret for at forøge hastigheden og mod uret for at reducere hastigheden.

○ Grib fat i håndtaget fra oven, tryk på låsearmen og træk i armen for at starte rotation af klippehovedet. (Fig. 38) ○ Slip armen når du er færdig med at klippe, og stop motoren. ○ Placer tommelfi ngeren på håndtaget og grib om håndtaget med de andre fi ngre. (Fig. 39) (kun CG36DL, CG36DAL) ○ Placer tommelfi ngeren på loophåndtaget og grip om håndtaget med de andre fi ngre. (Fig. 40) (kun CG36DL (L), CG36DAL (L)) ○ Indtag en arbejdsholdning, så du nemt kan bevæge dig. [Teknikker til græstrimning] Sving ikke røret, men brug hofterne til at bevæge nylonhovedet vandret fra højre til venstre i en bue, mens du går fremad, og brug den venstre side af nylonhovedet til at klippe græs. (Fig. 41) FORHOLDSREGLER VED ANVENDELSE Uafbrudt arbejde Dette værktøj er udstyret med et beskyttelseskredsløb for overophedning, der beskytter de elektroniske dele, som kontrollerer det genopladelige batteri. Ved uafbrudt trimningsarbejde stiger værktøjets temperatur og til sidst udløses beskyttelseskredsløbet for overophedning, hvorved værktøjet slukker. Sker dette, skal du lade værktøjet køle af i et stykke tid. Når temperaturen er faldet, bliver det igen muligt at anvende værktøjet. Når det genopladelige batteri skal udskiftes under uafbrudt arbejde, skal du lade værktøjet hvile i cirka 15 minutter. 000BookCG36DL.indb134000BookCG36DL.indb134 2016/03/0110:25:422016/03/0110:25:42135 Dansk Beskyttelse mod overbelastning Dette værktøj er udstyret med en beskyttelsesfunktion mod overbelastning, og som beskytter de el-dele, der kontrollere det. Hvis værktøjet konstant overbelastes under arbejdet (nylonhuset låses osv.), slukker beskyttelsesfunktionen for motoren. Hvis dette sker skal du SLUKKE for strømmen, og løse det problem der forårsager at værktøjet bliver overbelastet. Lampen blinker hvis der trykkes på håndtaget, efter motoren er stoppet (se afsnittet 132, “OM LAMPEN”). Der slukkes automatisk for strømmen, hvis lampen blinker i længere end 5 sekunder. Sker dette, skal du først løse det problem, der gør at værktøjet bliver overbelastet, og tændt herefter for værktøjet igen. Transport af værktøjet (Fig. 42) FORSIGTIG ○ Fjern akkumulatorbatteriet og brug klingedækslet til at beskytte klingen under transport af værktøjet. Hvis værktøjet transporteres, uden klingedækslet først er sat på plads, kan klingen komme i kontakt med kroppen, hvilket kan medføre tilskadekomst. ○ Hold værktøjet i hænderne under transport, mens du sørger for, at klingen holdes væk fra kroppen. ○ Når du trækker hovedrøret tilbage, skal du være forsigtig med den spidse ende, og sørge for at du ikke får fi ngrene i klemme. (kun CG36DAL, CG36DAL (L)) Udløs låsearmen træk hovedrøret tilbage. Lås låsearmen indtil fremspringet rammer hovedrøret. Denne procedure gør det muligt for dig at reducere værktøjet til en kompakt størrelse. Hovedrøret kan trækkes tilbage til en hvilken som helst position. Vælg en passende længde for transport og opbevaring. (kun CG36DAL, CG36DAL (L))

VEDLIGEHOLDESE OG EFTERSYN

FORSIGTIG Træk batteriet ud inden eftersyn eller vedligeholdelse.

1. Kontroller nylonhovedets tilstand

Nylonhovedet skal kontrolleres regelmæssigt. Hvis det er slidt eller i stykker kan nylonhovedet glide eller eff ektiviteten af motoren forringes, og den kan brænde sammen. Udskift slidte nylonhoveder med nye hoveder. FORSIGTIG Det er farligt, hvis du anvender et nylonhoved, der er slidt eller i stykker. Udskift det derfor med et nyt hoved.

2. Kontroller skruerne

Løse skruer er farlige. Efterse dem regelmæssigt og sørg for, at de er tilspændte. FORSIGTIG Det er meget farligt, at anvende denne maskine med løse skruer.

3. Eftersyn af kulbørsterne (Fig. 43)

Maskinen anvender kulbørster, som er skiddele. Da en udslidt kulbørste kan forårsage maskinskade, udskift kulbørsterne når de er slidt ned til slidgrænsen. Hold desuden altid kulbørsterne rene og sørg for, at de glider frit i kulholderne. BEMÆRK Når der kulbørsten skiftes ud med en ny, skal Hitachi Carbon Brush kodenummer 999015 altid anvendes.

4. Udskiftning af kulbørster

Tag kulbørsten ud ved først at fjerne børstehætten og derefter påsætte kulbørstens fremspring ved hjælp af en fl adhovedet skruetrækker eller lignende som vist i Fig. 44. Ved montering af kulbørsten skal du vælge retningen således, at kulbørstens søm (se Fig. 45) er ud for kontaktdelen på børsterøret. Tryk det derefter ind med en fi nger som illustreret i Fig. 46. Sæt til sidst børstehætten på. FORSIGTIG ○ Vær meget påpasselig med, at kulbørstens søm sættes ind i kontaktdelen på børsterøret. (Et hvilket som helst af de to medfølgende søm kan sættes ind). ○ Der bør udvises stor forsigtighed, eftersom enhver fejl i denne arbejdsgang kan resultere i, at kulbørstens søm deformeres og at der opstår problemer med motoren på et tidsligt tidspunkt.

5. Udvendig rengøring

Når slagskruetrækkeren er snavset, kan du tørre den af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.

Opbevar slagskruetrækkeren på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde. BEMÆRK Opbevaring af lithium-ion-batterier Sørg for at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares. Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning. Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange. Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, skal batterierne anses for at være døde, og der skal anskaff es nye batterier. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.

Denne maskines tilbehør er opstillet i tabellen på side 362. Vigtig meddelelse angående batterier til batteridrevne elektriske værktøjer fra Hitachi Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores batteridrevne elektriske værktøj ved brug af andre batterier end dem, der er designeret af os, eller hvis batteriet skilles ad og modifi ceres (som f.eks. adskillelse og udskiftning af celler eller andre interne dele.) 000BookCG36DL.indb135000BookCG36DL.indb135 2016/03/0110:25:422016/03/0110:25:42136 Dansk FEJLFINDING Brug eftersynene i tabellen nedenfor, hvis værktøjet ikke fungerer som normalt. Hvis dette ikke løser problemet, skal du kontakte din forhandler eller et autoriseret Hitachi-servicecenter. Symptom Sandsynlig årsag Afhjælpning Oplader Ladelampen tænder ikke. Strømstikket er ikke sluttet til en stikkontakt. Tilslut strømstikket til en stikkontakt. Batteriet er ikke sluttet ordentligt til opladeren. Indsæt batteriet sådan, at det sidder ordentligt i opladeren. Batteriets eller opladerens elektroder er beskidte. Brug en vatpind eller et andet redskab til at rense elektroderne med. Batteriet er ekstremt varmt. Lad batteriet køle ordentligt af inden opladning. Værktøj Starter ikke. Det genopladelige batteri er opbrugt. Oplad det genopladelige batteri. Det genopladelige batteri er ikke blevet ordentligt installeret. Tag det genopladelige batteri ud fra batterirummet i værktøjet og efterse og fjern eventuelle fremmedlegemer. Kontroller også batterielektroderne for snavs, vand og andre fremmedlegemer. Brug en vandpind til rengøring. Sørg for at det genopladelige batteri trykkes helt ind, indtil det klikker på plads. Der er ikke tændt for strømmen. Tryk på start/tænd knappen på huset for at starte værktøjet. Værktøjet er udstyret med en automatisk slukkefunktion. Maskinen slukker automatisk, hvis der ikke trækkes i armen i en periode på 1 minut, efter den er blevet tændt. Tryk på start/tænd knappen en gang til for at tænde værktøjet igen. Ved endnu et tryk på start/tænd knappen slukkes der for strømmen. Hovedrøret ikke fuldstændig forlænget (Den røde lampe blinker hurtigt) (kun CG36DAL, CG36DAL (L)) For at forhindre ulykker pga. funktionsfejl er værktøjet designet sådan, at motoren ikke fungerer, medmindre hovedrøret er fuldstændig forlænget. Forlæng hovedrøret fuldstændig, indtil det klikker. Der blev ikke trykket på låsearmen, da armen blevet trukket tilbage. For at forhindre ulykker pga. forkert betjening skal låsearmen trykkes ind, mens armen trækkes tilbage for at starte motoren. Hold oven på håndtaget og tryk på låsearmen, mens du trækker i håndtaget. Værktøjet trækker store mængder græs ind, der fanges mellem dækslet og nylonhovedet, værktøjet er overbelastet. Dette er eff ekten af en funktion, der beskytter det genopladelige batteri ved at slukke for motoren, når værktøjet udsættes for voldsom belastning. Sluk for værktøjet og fjern årsagen til overbelastningen. Tryk på start/tænd knappen en gang til for at fortsætte arbejdet. Starter, men stopper hurtigt. Der mangler strøm på det genopladelige batteri. Oplad det genopladelige batteri. Det genopladelige batteri er overbelastet. Stop brugen af genopladelige batteri, tag det ud af værktøjet og lad det køle af på et sted med god ventilation, der ikke er udsat for sollys. Låsearmen er ikke låst, hvilket får hovedrøret til at trække sig tilbage under arbejde. (Den røde lampe blinker hurtigt) (kun CG36DAL, CG36DAL (L)) Lås låsearmen. Stærke vibrationer. Loophåndtaget er ikke ordentligt fastgjort til hovedrøret. Fastgør det ordentligt. Sikkerhedsdækslet er ikke blevet fastgjort ordentligt til hovedrøret. Fastgør det ordentligt. Bremser sætter ikke ind 1-3 sekunder efter armen er sluppet. Dette kan være pga. en funktionsfejl på værktøjet. Kontakt den forretning hvor du købte værktøjet eller det nærmeste Hitachi- autoriserede servicecenter. 000BookCG36DL.indb136000BookCG36DL.indb136 2016/03/0110:25:422016/03/0110:25:42137 Dansk GARANTI Vi yder garanti på elektriske værktøjer fra Hitachi i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et Hitachi-autoriseret servicecenter. BEMÆRK Grundet HITACHI’s løbende forskning og udvikling, kan bemeldte specifi kationer ændres uden forudgående varsel. Information om luftbåren støj og vibration De målte værdier er fastsat i overensstemmelse med EN50636-2-91 og afgives i overensstemmelse med ISO

Det afmålte A-vægtede lydniveau: 85 dB (A) Det afmålte lydtryksniveau: 76 dB (A) Usikkerhed K: 3 dB (A) Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN50636-2-91. Vibrationsemissionsværdi

Dersom batteriet brenner, kan det være det eksploderer.

motoren. I slike tilfeller må du lade den opp med en gang.

Fliker på huset (2 fl iker)

5. Montere kuttekniven (valgfritt tilbehør) (kun

• Udstyrstype: Plænetrimmer

• Procedure for fastsættelse af ensartethed: Bilag VI
