ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 333R Mark II HUSQVARNA

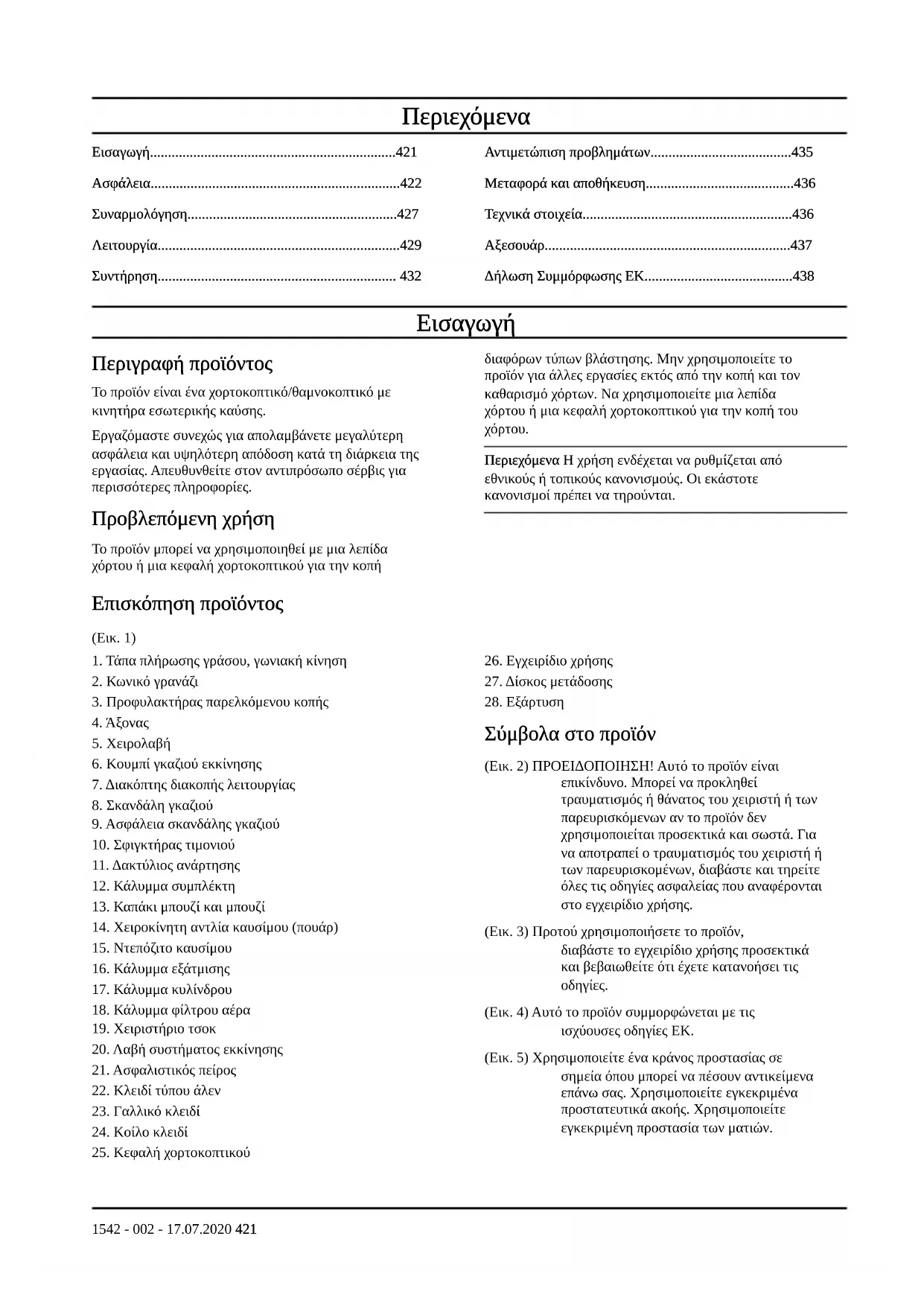

Περιγραφή προϊόντος Το προϊόν είναι ένα χορτοκοπτικό/θαμνοκοπτικό με κινητήρα εσωτερικής καύσης. Εργαζόμαστε συνεχώς για απολαμβάνετε μεγαλύτερη ασφάλεια και υψηλότερη απόδοση κατά τη διάρκεια της εργασίας. Απευθυνθείτε στον αντιπρόσωπο σέρβις για περισσότερες πληροφορίες. Προβλεπόμενη χρήση Το προϊόν μπορεί να χρησιμοποιηθεί με μια λεπίδα χόρτου ή μια κεφαλή χορτοκοπτικού για την κοπή διαφόρων τύπων βλάστησης. Μην χρησιμοποιείτε το προϊόν για άλλες εργασίες εκτός από την κοπή και τον καθαρισμό χόρτων. Να χρησιμοποιείτε μια λεπίδα χόρτου ή μια κεφαλή χορτοκοπτικού για την κοπή του

Περιεχόμενα Η χρήση ενδέχεται να ρυθμίζεται από εθνικούς ή τοπικούς κανονισμούς. Οι εκάστοτε κανονισμοί πρέπει να τηρούνται. Επισκόπηση προϊόντος (Εικ. 1)

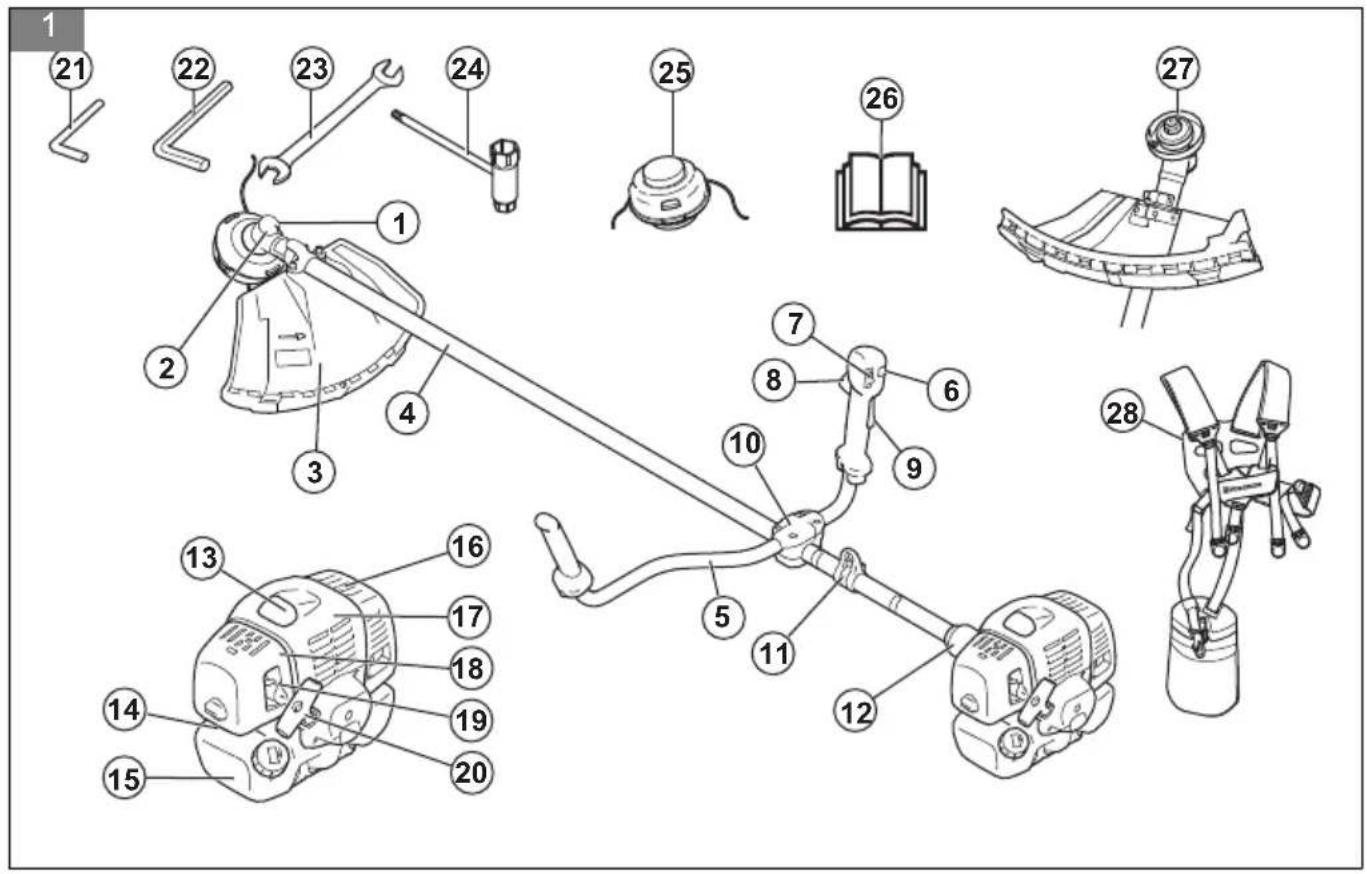

1. Τάπα πλήρωσης γράσου, γωνιακή κίνηση

3. Προφυλακτήρας παρελκόμενου κοπής

6. Κουμπί γκαζιού εκκίνησης

7. Διακόπτης διακοπής λειτουργίας

9. Ασφάλεια σκανδάλης γκαζιού

10. Σφιγκτήρας τιμονιού

11. Δακτύλιος ανάρτησης

12. Κάλυμμα συμπλέκτη

13. Καπάκι μπουζί και μπουζί

14. Χειροκίνητη αντλία καυσίμου (πουάρ)

15. Ντεπόζιτο καυσίμου

16. Κάλυμμα εξάτμισης

17. Κάλυμμα κυλίνδρου

18. Κάλυμμα φίλτρου αέρα

19. Χειριστήριο τσοκ

20. Λαβή συστήματος εκκίνησης

21. Ασφαλιστικός πείρος

22. Κλειδί τύπου άλεν

25. Κεφαλή χορτοκοπτικού

26. Εγχειρίδιο χρήσης

27. Δίσκος μετάδοσης

Σύμβολα στο προϊόν (Εικ. 2) ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το προϊόν είναι επικίνδυνο. Μπορεί να προκληθεί τραυματισμός ή θάνατος του χειριστή ή των παρευρισκόμενων αν το προϊόν δεν χρησιμοποιείται προσεκτικά και σωστά. Για να αποτραπεί ο τραυματισμός του χειριστή ή των παρευρισκομένων, διαβάστε και τηρείτε όλες τις οδηγίες ασφαλείας που αναφέρονται στο εγχειρίδιο χρήσης. (Εικ. 3) Προτού χρησιμοποιήσετε το προϊόν, διαβάστε το εγχειρίδιο χρήσης προσεκτικά και βεβαιωθείτε ότι έχετε κατανοήσει τις

(Εικ. 4) Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ. (Εικ. 5) Χρησιμοποιείτε ένα κράνος προστασίας σε σημεία όπου μπορεί να πέσουν αντικείμενα επάνω σας. Χρησιμοποιείτε εγκεκριμένα προστατευτικά ακοής. Χρησιμοποιείτε εγκεκριμένη προστασία των ματιών. 1542 - 002 - 17.07.2020 421(Εικ. 6) Χρησιμοποιείτε εγκεκριμένα προστατευτικά

(Εικ. 7) Χρησιμοποιήστε αντιολισθητικές μπότες βαρέος τύπου. (Εικ. 8) Το προϊόν μπορεί να προκαλέσει την εκτίναξη αντικειμένων, το οποίο μπορεί να προκαλέσει τραυματισμό. (Εικ. 9) Μέγιστη ταχύτητα του άξονα εξαγωγής. (Εικ. 10) Για όση ώρα λειτουργεί το προϊόν, να διατηρείτε ελάχιστη απόσταση 15 μέτρων από πρόσωπα και ζώα. (Εικ. 11) Αν ο εξοπλισμός κοπής ακουμπήσει ένα αντικείμενο και δεν μπορέσει να το κόψει αμέσως, υπάρχει κίνδυνος ώσης της λεπίδας. Το προϊόν μπορεί να κόψει μέρη του σώματος. Κατά τη διάρκεια της λειτουργίας του προϊόντος, πρέπει να διατηρείτε μια ελάχιστη απόσταση 15 m (50 ft) από ανθρώπους και ζώα. (Εικ. 12) Φούσκα πλήρωσης χειροκίνητης αντλίας καυσίμου (πουάρ). (Εικ. 13) Η κατεύθυνση κλεισίματος του τσοκ. (Εικ. 14) Η κατεύθυνση ανοίγματος του τσοκ. (Εικ. 15) Εκπομπές θορύβου στο περιβάλλον σύμφωνα με την ευρωπαϊκή οδηγία 2000/14/ EΚ και τη νομοθεσία της Νότιας Νέας Ουαλίας "Κανονισμός για την προστασία των περιβαλλοντικών δράσεων (έλεγχος θορύβου) του 2017". Τα στοιχεία για τις εκπομπές θορύβου βρίσκονται στην ετικέτα του μηχανήματος και στο κεφάλαιο

Η πινακίδα στοιχείων δείχνει τον αριθμό σει- ράς. Το yyyy είναι το έτος παραγωγής, το ww είναι η εβδομάδα παραγωγής. Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για άλλους εμπορικούς τομείς. Εκπομπές Euro V ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οποιαδήποτε μη εξουσιοδοτημένη παρέμβαση στον κινητήρα ακυρώνει την έγκριση τύπου ΕΕ αυτού του

Ευθύνη προϊόντος Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή.

Ορισμοί για την ασφάλεια Οι παρακάτω ορισμοί παρέχουν το βαθμό σοβαρότητας για κάθε προειδοποιητική λέξη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τραυματισμός ατόμων. ΠΡΟΣΟΧΗ: Ζημιά του προϊόντος. Περιεχόμενα Αυτές οι πληροφορίες διευκολύνουν τη χρήση του προϊόντος. Γενικές οδηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Χρησιμοποιήστε σωστά το προϊόν. Λόγω της εσφαλμένης χρήσης μπορεί να προκληθεί τραυματισμός ή θάνατος. Χρησιμοποιήστε το προϊόν μόνο για τις εργασίες που αναφέρονται στο παρόν εγχειρίδιο. Μην χρησιμοποιείτε το προϊόν για άλλες

• Τηρείτε τις οδηγίες του παρόντος εγχειριδίου. Τηρείτε τα σύμβολα ασφαλείας και τις οδηγίες ασφαλείας. Εάν ο χειριστής δεν τηρεί τις οδηγίες και τα σύμβολα, μπορεί να προκληθεί τραυματισμός, ζημιά ή θάνατος.

• Μην απορρίψετε αυτό το εγχειρίδιο. Χρησιμοποιήστε τις οδηγίες για τη συναρμολόγηση, τη χρήση και τη διατήρηση του προϊόντος σε καλή κατάσταση. Χρησιμοποιήστε τις οδηγίες για τη σωστή εγκατάσταση των εξαρτημάτων και των παρελκόμενων. Να χρησιμοποιείτε μόνο εγκεκριμένα εξαρτήματα και παρελκόμενα.

• Δεν πρέπει να χρησιμοποιείτε το προϊόν αν έχει υποστεί ζημιά. Να τηρείτε το πρόγραμμα συντήρησης. Να εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται σε οδηγίες του παρόντος εγχειριδίου. Όλες οι υπόλοιπες εργασίες 422 1542 - 002 - 17.07.2020συντήρησης πρέπει να εκτελούνται από ένα εγκεκριμένο κέντρο σέρβις.

• Το παρόν εγχειρίδιο δεν περιλαμβάνει όλες τις καταστάσεις που μπορεί να προκύψουν κατά τη χρήση του προϊόντος. Να είστε προσεκτικοί και να χρησιμοποιείτε την κοινή λογική. Μην χρησιμοποιείτε το προϊόν και μην εκτελείτε συντήρηση σε αυτό, εάν δεν είστε σίγουροι για την κατάσταση. Απευθυνθείτε σε έναν ειδικό για το προϊόν, τον αντιπρόσωπό σας, τον αντιπρόσωπο σέρβις ή ένα εγκεκριμένο κέντρο σέρβις για πληροφορίες.

• Αποσυνδέστε το καλώδιο του μπουζί πριν από τη συναρμολόγηση του προϊόντος, την τοποθέτησή του στην περιοχή αποθήκευσης ή την εκτέλεση εργασιών συντήρησης.

• Μην χρησιμοποιείτε το προϊόν εάν τροποποιηθεί από τις αρχικές του προδιαγραφές. Μην αλλάξετε ένα εξάρτημα του προϊόντος χωρίς έγκριση από τον κατασκευαστή. Πρέπει να χρησιμοποιείτε μόνο εξαρτήματα εγκεκριμένα από τον κατασκευαστή. Σε περίπτωση εσφαλμένης συντήρησης, μπορεί να προκληθεί τραυματισμός ή θάνατος.

• Μην αναπνέετε τα καυσαέρια από τον κινητήρα. Η μακροχρόνια εισπνοή των αναθυμιάσεων της εξάτμισης του κινητήρα είναι επικίνδυνη για την

• Μην θέτετε το προϊόν σε λειτουργία σε εσωτερικό χώρο ή κοντά σε εύφλεκτα υλικά. Οι αναθυμιάσεις της εξάτμισης είναι καυτές και μπορεί να περιέχουν σπινθήρες που μπορεί να προκαλέσουν πυρκαγιά. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Όταν χρησιμοποιείτε αυτό το προϊόν, ο κινητήρας δημιουργεί ηλεκτρομαγνητικό πεδίο. Το ηλεκτρομαγνητικό πεδίο μπορεί να προκαλέσει ζημιά στα ιατρικά εμφυτεύματα. Προτού χρησιμοποιήσετε το προϊόν, συμβουλευθείτε το γιατρό σας ή τον κατασκευαστή του ιατρικού εμφυτεύματος.

• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το προϊόν. Μην αφήνετε να χρησιμοποιήσουν το προϊόν άτομα που δεν γνωρίζουν τις οδηγίες.

• Φροντίστε να παρακολουθείτε πάντα τα άτομα με μειωμένες σωματικές ή διανοητικές ικανότητες που χρησιμοποιούν το προϊόν. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Ασφαλίστε το προϊόν σε σημείο στο οποίο δεν έχουν πρόσβαση παιδιά και μη εγκεκριμένα άτομα.

• Το προϊόν μπορεί να εκτινάξει αντικείμενα και να προκληθούν τραυματισμοί. Τηρείτε τις οδηγίες ασφαλείας για να μειώσετε τον κίνδυνο τραυματισμού

• Μην απομακρύνεστε από το προϊόν όταν ο κινητήρας είναι σε λειτουργία.

• Ο χειριστής του προϊόντος είναι υπεύθυνος σε περίπτωση ατυχήματος.

• Βεβαιωθείτε ότι τα εξαρτήματα δεν έχουν υποστεί ζημιά πριν χρησιμοποιήσετε το προϊόν.

• Προτού χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι βρίσκετε σε απόσταση τουλάχιστον 15 m (50 ft) από άλλα άτομα ή ζώα. Βεβαιωθείτε ότι τα άτομα που βρίσκονται κοντά γνωρίζουν ότι θα χρησιμοποιήσετε

• Ανατρέξτε στην εθνική ή τοπική νομοθεσία. Μπορεί να εμποδίσει ή να μειώσει τη λειτουργία του προϊόντος σε ορισμένες περιπτώσεις.

• Μην χρησιμοποιείτε το προϊόν αν είστε κουρασμένοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Μπορεί να επηρεαστεί αρνητικά η όραση, η εγρήγορση, ο συντονισμός ή η κρίση σας. Οδηγίες ασφαλείας για τη λειτουργία

• Βεβαιωθείτε ότι το προϊόν είναι πλήρως συναρμολογημένο πριν από τη χρήση του.

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε απόσταση 3 m (10 ft) από το σημείο όπου γεμίσατε το ντεπόζιτο καυσίμου. Τοποθετήστε το προϊόν σε επίπεδη επιφάνεια. Βεβαιωθείτε ότι το παρελκόμενο κοπής δεν έρχεται σε επαφή με το έδαφος ή με άλλα αντικείμενα.

• Το προϊόν μπορεί να προκαλέσει την εκτίναξη αντικειμένων, τα οποία μπορούν να προκαλέσουν ζημιά στα μάτια. Χρησιμοποιήστε πάντα εγκεκριμένη προστασία των ματιών κατά τη χρήση του προϊόντος.

• Να είστε προσεκτικοί! Ένα παιδί μπορεί να πλησιάσει στο προϊόν εν αγνοία σας κατά τη διάρκεια της λειτουργίας.

• Μην χρησιμοποιείτε το προϊόν εάν υπάρχουν άτομα στο χώρο εργασίας. Σταματήστε τη λειτουργία του προϊόντος εάν ένα άτομο μπει στο χώρο εργασίας.

• Βεβαιωθείτε ότι έχετε πάντα τον έλεγχο του

• Μην χρησιμοποιείτε το προϊόν εάν δεν μπορείτε να λάβετε βοήθεια σε περίπτωση ατυχήματος. Διασφαλίζετε πάντα ότι τα υπόλοιπα άτομα γνωρίζουν ότι θα χρησιμοποιήσετε το προϊόν πριν ξεκινήσετε να το χρησιμοποιείτε.

• Μην γυρίζετε με το προϊόν πριν να βεβαιωθείτε ότι δεν υπάρχουν άτομα ή ζώα στην περιοχή ασφαλείας.

• Απομακρύνετε όλα τα ανεπιθύμητα υλικά από την περιοχή εργασίας πριν ξεκινήσετε. Εάν το παρελκόμενο κοπής χτυπήσει κάποιο αντικείμενο, το αντικείμενο μπορεί να εκτιναχθεί και να προκληθεί τραυματισμός ή ζημιά. Γύρω από το παρελκόμενο κοπής μπορεί να τυλιχθεί ανεπιθύμητο υλικό και να προκαλέσει ζημιά.

• Μην χρησιμοποιείτε το προϊόν σε κακές καιρικές συνθήκες (ομίχλη, βροχή, ισχυρούς ανέμους, κίνδυνο κεραυνού ή άλλες καιρικές συνθήκες). Μπορεί να προκύψουν επικίνδυνες συνθήκες (όπως ολισθηρές επιφάνειες) λόγω κακοκαιρίας.

• Φροντίστε να είστε σε θέση να μετακινείστε ελεύθερα και να εργάζεστε σε σταθερή θέση. (Εικ. 16)

• Βεβαιωθείτε ότι δεν μπορείτε να πέσετε όταν χρησιμοποιείτε το προϊόν. Μην γέρνετε όταν χρησιμοποιείτε το προϊόν. 1542 - 002 - 17.07.2020 423• Κρατάτε πάντα το προϊόν και με τα δύο σας χέρια. Να κρατάτε το προϊόν στη δεξιά πλευρά του σώματός

• Χρησιμοποιήστε το προϊόν με το παρελκόμενο κοπής κάτω από τη μέση σας.

• Εάν το χειριστήριο τσοκ βρίσκεται στη θέση του τσοκ κατά την εκκίνηση του κινητήρα, το παρελκόμενο κοπής αρχίζει να περιστρέφεται.

• Μην αγγίζετε το κωνικό γρανάζι μετά το σβήσιμο του κινητήρα. Το κωνικό γρανάζι είναι καυτό μετά το σβήσιμο του κινητήρα. Οι καυτές περιοχές μπορεί να προκαλέσουν τραυματισμό.

• Σβήστε τον κινητήρα πριν μετακινήσετε το προϊόν.

• Μην ακουμπάτε το προϊόν με τον κινητήρα σε λειτουργία.

• Πριν απομακρύνετε τα ανεπιθύμητα υλικά από το προϊόν, σβήστε τον κινητήρα και περιμένετε μέχρι να σταματήσει το παρελκόμενο κοπής. Αφήστε το παρελκόμενο κοπής να σταματήσει προτού το κομμένο υλικό να απομακρυνθεί από εσάς ή ένα

Προσωπικός εξοπλισμός προστασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Χρησιμοποιείτε πάντα σωστό προσωπικό εξοπλισμό προστασίας κατά τη χρήση του προϊόντος. Ο προσωπικός εξοπλισμός προστασίας δεν εξαλείφει τον κίνδυνο τραυματισμού. Ο προσωπικός εξοπλισμός προστασίας μειώνει το βαθμό τραυματισμού σε περίπτωση ατυχήματος.

• Χρησιμοποιήστε πάντα εγκεκριμένη προστασία των ματιών κατά τη χρήση του προϊόντος.

• Μην χρησιμοποιείτε το προϊόν με γυμνά πόδια ή με ανοικτά παπούτσια. Χρησιμοποιήστε πάντοτε αντιολισθητικές μπότες βαρέος τύπου.

• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.

• Εάν είναι απαραίτητο, χρησιμοποιήστε εγκεκριμένα προστατευτικά γάντια.

• Χρησιμοποιήστε κράνος εάν υπάρχει πιθανότητα να πέσουν αντικείμενα στο κεφάλι σας.

• Χρησιμοποιήστε πάντα εγκεκριμένη προστασία αυτιών κατά τη χρήση του προϊόντος. Τυχόν θόρυβος για μεγάλο χρονικό διάστημα μπορεί να προκαλέσει θορυβογενή απώλεια ακοής.

• Βεβαιωθείτε ότι υπάρχει ένα κιτ πρώτων βοηθειών σε μικρή απόσταση. Προστατευτικές διατάξεις στο προϊόν

• Βεβαιωθείτε ότι εκτελείτε τακτικά συντήρηση στο

• Αυξάνεται η διάρκεια ζωής του προϊόντος.

• Μειώνεται ο κίνδυνος ατυχημάτων. Ένας εγκεκριμένος αντιπρόσωπος ή ένα εγκεκριμένο κέντρο σέρβις πρέπει να εξετάζει τακτικά το προϊόν για την εκτέλεση ρυθμίσεων ή επισκευών.

• Μην χρησιμοποιείτε προϊόντα με κατεστραμμένο εξοπλισμό προστασίας. Εάν το προϊόν έχει υποστεί ζημιά, απευθυνθείτε σε ένα εγκεκριμένο κέντρο

Ασφάλεια σκανδάλης γκαζιού Η ασφάλεια της σκανδάλης γκαζιού (A) εμποδίζει την ακούσια λειτουργία της σκανδάλης γκαζιού (B). Πιέστε την ασφάλεια σκανδάλης γκαζιού (A) για να απασφαλίσετε τη σκανδάλη γκαζιού (B). Όταν αφήνετε τη λαβή, η ασφάλεια της σκανδάλης γκαζιού (A) και η σκανδάλη γκαζιού (B) επανέρχονται στις αρχικές τους

(Εικ. 18) Αυτή η κίνηση ελέγχεται από δύο απομονωμένα ελατήρια επαναφοράς. Αυτό σημαίνει ότι η σκανδάλη γκαζιού (B) ασφαλίζεται αυτόματα στη θέση ρελαντί.

1. Βεβαιωθείτε ότι η σκανδάλη γκαζιού (B) είναι

ασφαλισμένη στο ρελαντί όταν αφήνετε την ασφάλεια σκανδάλης γκαζιού (A).

2. Πιέστε την ασφάλεια σκανδάλης γκαζιού (Α) και

βεβαιωθείτε ότι επιστρέφει στην αρχική της θέση όταν την αφήνετε.

3. Πιέστε τη σκανδάλη γκαζιού (Β) και βεβαιωθείτε ότι

επιστρέφει στην αρχική της θέση όταν την αφήνετε. Βάλτε μπροστά τον κινητήρα και κατόπιν ανοίξτε τέρμα το γκάζι. Αφήστε τη σκανδάλη γκαζιού (B) και ελέγξτε εάν σταματά το παρελκόμενο κοπής. Εάν το παρελκόμενο κοπής περιστρέφεται με το γκάζι στη θέση ρελαντί, εξετάστε τη βίδα ρύθμισης ρελαντί του καρμπυρατέρ. Διακόπτης διακοπής λειτουργίας Εκκινήστε τον κινητήρα. Βεβαιωθείτε ότι ο κινητήρας σβήνει όταν μετακινείτε το διακόπτη τερματισμού λειτουργίας στη θέση τερματισμού λειτουργίας. (Εικ. 19) Προφυλακτήρας παρελκόμενου κοπής ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε παρελκόμενο κοπής χωρίς εγκεκριμένο προφυλακτήρα. Εάν τοποθετηθεί λανθασμένος ή ελαττωματικός προφυλακτήρας, μπορεί να προκληθεί τραυματισμός. Το προστατευτικό παρελκομένου κοπής εμποδίζει την εκτίναξη σκόρπιων αντικειμένων προς την κατεύθυνση του χειριστή. Εξετάστε το προστατευτικό παρελκομένου κοπής για ζημιά και αντικαταστήστε το, εάν έχει υποστεί ζημιά. Χρησιμοποιήστε μόνο το εγκεκριμένο προστατευτικό για το παρελκόμενο κοπής. (Εικ. 20)

1542 - 002 - 17.07.2020Για τον έλεγχο του μηχανισμού ταχείας απασφάλισης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε εξάρτυση με ελαττωματικό μηχανισμό ταχείας απασφάλισης. Ο μηχανισμός ταχείας απασφάλισης επιτρέπει στο χειριστή να αφαιρέσει γρήγορα το προϊόν από την εξάρτυση σε περίπτωση έκτακτης ανάγκης.

1. Σβήστε τον κινητήρα.

2. Εκτελέστε οπτικό έλεγχο για ζημιές π.χ. ρωγμές.

3. Απελευθερώστε και προσαρτήστε το μηχανισμό

ταχείας απασφάλισης, για να βεβαιωθείτε ότι λειτουργεί σωστά. (Εικ. 21) Εξάτμιση (σιγαστήρας) (Εικ. 22) Η εξάτμιση (σιγαστήρας) διατηρεί το επίπεδο θορύβου στο ελάχιστο και απομακρύνει τις αναθυμιάσεις της εξάτμισης από τον χειριστή.

• Μην χρησιμοποιείτε κινητήρα με κατεστραμμένη εξάτμιση (σιγαστήρας). Η κατεστραμμένη εξάτμιση (σιγαστήρας) αυξάνει το επίπεδο θορύβου και τον κίνδυνο φωτιάς. Πρέπει να υπάρχει σε μικρή απόσταση πυροσβεστήρας.

• Εξετάζετε τακτικά ότι η εξάτμιση (σιγαστήρας) είναι προσαρτημένη στο προϊόν.

• Μην αγγίζετε τον κινητήρα ή την εξάτμιση (σιγαστήρας) όταν ο κινητήρας είναι σε λειτουργία. Μην αγγίζετε τον κινητήρα ή την εξάτμιση (σιγαστήρας) για ένα διάστημα μετά το σβήσιμο του κινητήρα. Οι καυτές επιφάνειες μπορεί να προκαλέσουν τραυματισμούς.

• Η καυτή εξάτμιση (σιγαστήρας) μπορεί να προκαλέσει πυρκαγιά. Να είστε προσεκτικοί εάν χρησιμοποιείτε το προϊόν κοντά σε εύφλεκτα υγρά ή

• Μην αγγίζετε τα εξαρτήματα στην εξάτμιση (σιγαστήρας), εάν η εξάτμιση έχει υποστεί ζημιά. Τα εξαρτήματα μπορεί να περιέχουν μερικές καρκινογόνες χημικές ουσίες. Για την προσάρτηση και την αφαίρεση του ασφαλιστικού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διακόψτε τη λειτουργία του κινητήρα, χρησιμοποιήστε προστατευτικά γάντια και να είστε προσεκτικοί γύρω από τα αιχμηρά άκρα του εξαρτήματος κοπής. Για την τοποθέτηση ορισμένων τύπων εξαρτημάτων κοπής χρησιμοποιείται ασφαλιστικό παξιμάδι. Το ασφαλιστικό παξιμάδι έχει αριστερόστροφο σπείρωμα.

• Για να τοποθετήσετε το κόντρα παξιμάδι, σφίξτε το αντίθετα από την κατεύθυνση περιστροφής του παρελκόμενου κοπής.

• Για να αφαιρέσετε το κόντρα παξιμάδι, χαλαρώστε το κατά τη φορά περιστροφής του παρελκόμενου

• Για να χαλαρώσετε και να σφίξετε το κόντρα παξιμάδι, χρησιμοποιήστε ένα πολύγωνο κλειδί με μακρύ άξονα. Το βέλος στην εικόνα δείχνει την περιοχή όπου μπορείτε να χρησιμοποιήσετε το πολύγωνο κλειδί. (Εικ. 23) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατά τη χαλάρωση και σύσφιξη του κόντρα παξιμαδιού, υπάρχει κίνδυνος τραυματισμού από τη λεπίδα. Να βεβαιώνεστε πάντα ότι ο προφυλακτήρας της λεπίδας προστατεύει το χέρι σας από τυχόν τραυματισμό όταν το κάνετε αυτό. Περιεχόμενα Βεβαιωθείτε ότι δεν μπορείτε να περιστρέψετε το ασφαλιστικό παξιμάδι με το χέρι. Αντικαταστήστε το παξιμάδι, εάν η νάιλον επένδυση δεν έχει αντοχή τουλάχιστον 1,5 Nm. Το κόντρα παξιμάδι πρέπει να αντικαθίσταται αφού τοποθετηθεί περίπου 10

Εξοπλισμός κοπής Επιλέξτε και συντηρήστε τον εξοπλισμό κοπής ώστε:

• Να επιτυγχάνετε τη μέγιστη απόδοση κοπής.

• Να αυξήσετε τη διάρκεια ζωής του εξοπλισμού.

• Να ακολουθείτε τις οδηγίες ελέγχου, συντήρησης και επισκευής για την εξάτμιση (σιγαστήρα).

• Να χρησιμοποιείτε πάντα τον προφυλακτήρα που συνιστάται για τον εξοπλισμό κοπής. Βλ. "Τεχνικά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο παρελκόμενα κοπής με τα προστατευτικά που συνιστούμε! Δείτε το κεφάλαιο για τα Τεχνικά στοιχεία. Ανατρέξτε στις οδηγίες χρήσης για το παρελκόμενο κοπής για να ελέγξετε τον σωστό τρόπο φόρτωσης της μεσινέζας χορτοκοπτικού και τη σωστή διάμετρό της. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα ελαττωματικά παρελκόμενα κοπής μπορεί να αυξήσουν τον κίνδυνο ατυχημάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Σταματάτε πάντα τον κινητήρα πριν κάνετε οποιαδήποτε εργασία στο παρελκόμενο κοπής. Το παρελκόμενο κοπής συνεχίζει να περιστρέφεται ακόμη και αφού αφήσετε το γκάζι. Προτού ξεκινήσετε την εργασία, βεβαιωθείτε ότι το παρελκόμενο κοπής έχει σταματήσει εντελώς και αποσυνδέστε το καπάκι του μπουζί. 1542 - 002 - 17.07.2020 425Εξοπλισμός κοπής

• Να χρησιμοποιείτε τις λεπίδες και τα μαχαίρια χόρτου για την κοπή πυκνών χόρτων. (Εικ. 24)

• Να χρησιμοποιείτε την κεφαλή χορτοκοπτικού για την κοπή γρασιδιού. (Εικ. 25)

• Μια ακατάλληλα ακονισμένη λεπίδα ή μια κατεστραμμένη λεπίδα αυξάνει τον κίνδυνο ατυχημάτων. Διατηρείτε τα δόντια της λεπίδας σωστά ακονισμένα. Να ακολουθείτε τις οδηγίες χρήσης και να χρησιμοποιείτε τον οδηγό ακονίσματος που συνιστάται.

• Ελέγχετε το παρελκόμενο κοπής για τυχόν ζημιές ή ρωγμές. Αντικαταστήστε το παρελκόμενο κοπής που έχει υποστεί ζημιά.

• Να χρησιμοποιείτε μόνο παρελκόμενα κοπής με τους συνιστώμενους προφυλακτήρες. Ανατρέξτε στην

Αξεσουάρ στη σελίδα 437

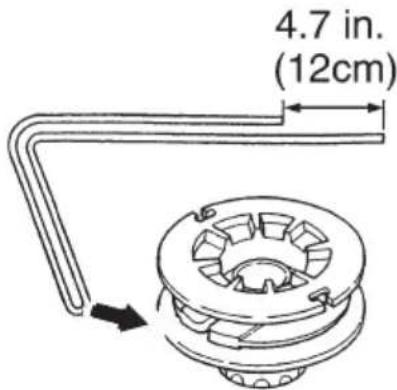

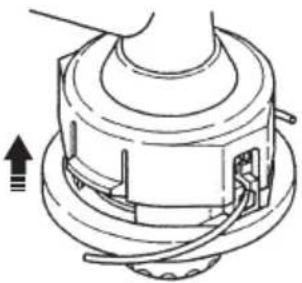

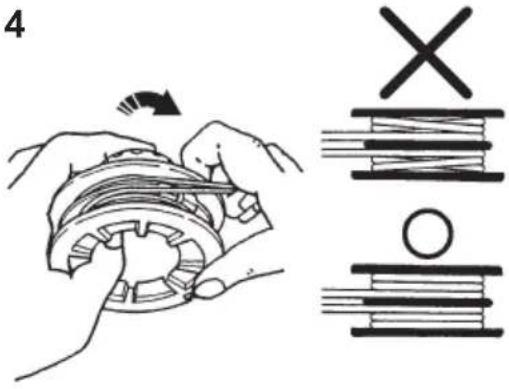

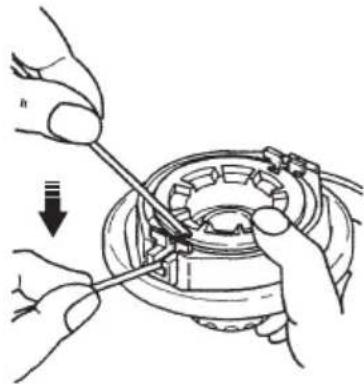

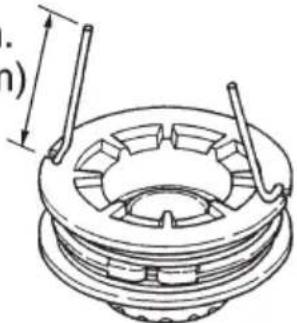

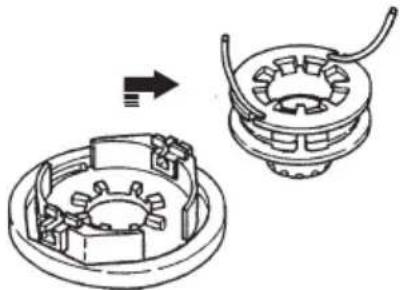

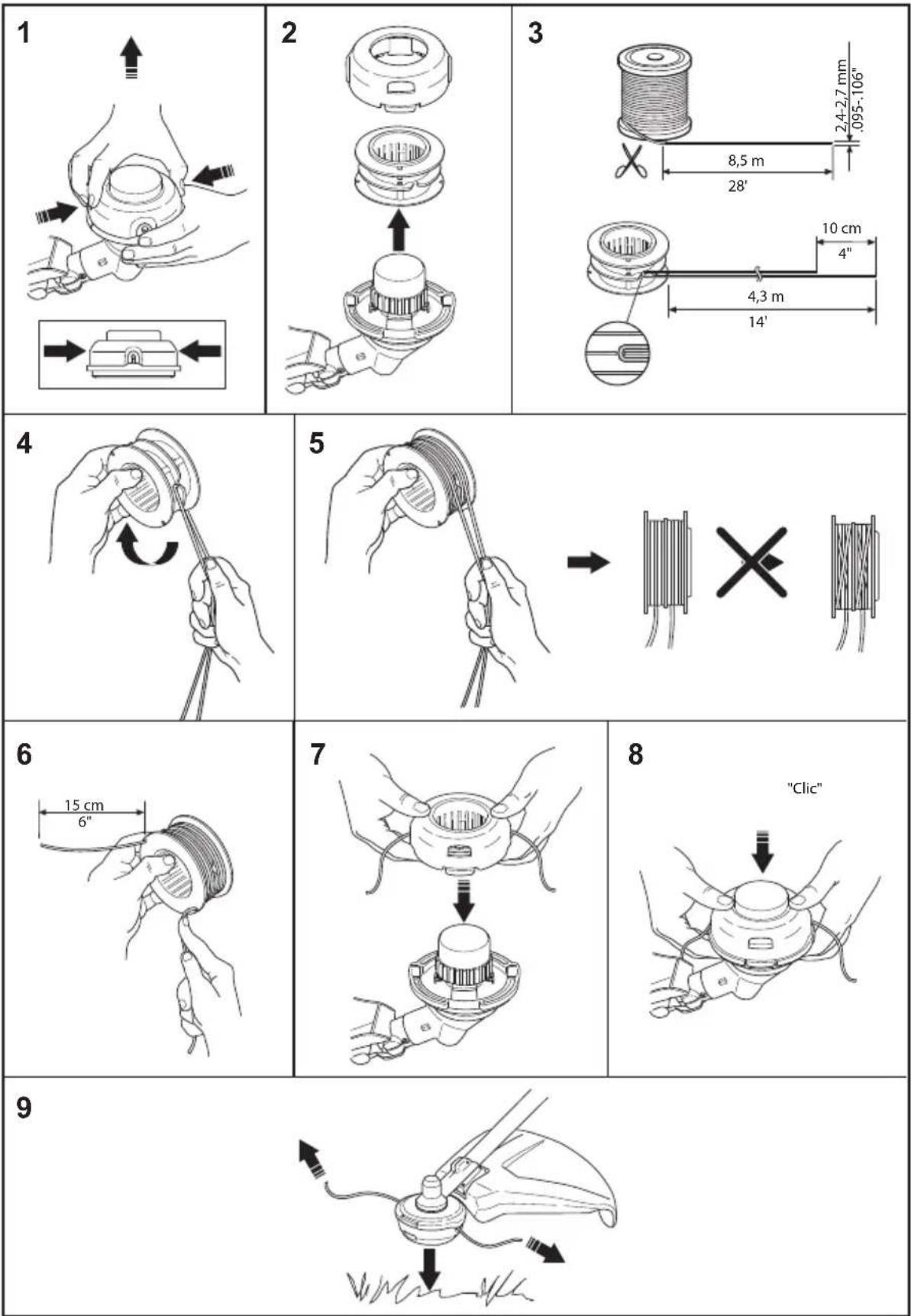

Κεφαλή χορτοκοπτικού ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διασφαλίζετε πάντα ότι η μεσινέζα του χορτοκοπτικού είναι τυλιγμένη σφικτά και ομοιόμορφα γύρω από την καμπάνα για την αποφυγή επιβλαβών

• Χρησιμοποιείτε μόνο τις συνιστώμενες κεφαλές και μεσινέζες για το χορτοκοπτικό.

• Χρησιμοποιείτε μόνο τα συνιστώμενα παρελκόμενα

• Τα μικρότερα μηχανήματα απαιτούν μικρές κεφαλές χορτοκοπτικού και αντιστρόφως.

• Το μήκος της μεσινέζας χορτοκοπτικού είναι σημαντικό. Μια μεγαλύτερη μεσινέζα χορτοκοπτικού απαιτεί μεγαλύτερη ισχύ κινητήρα σε σχέση με μια μικρότερη της ίδιας διαμέτρου.

• Βεβαιωθείτε ότι το κοπτικό εργαλείο στον προφυλακτήρα του χορτοκοπτικού είναι άθικτο. Αυτό κόβει τη μεσινέζα χορτοκοπτικού στο σωστό μήκος.

• Εμποτίστε τη μεσινέζα του χορτοκοπτικού με νερό για μερικές ημέρες προτού το χρησιμοποιήσετε, ώστε να αυξηθεί η διάρκεια ζωής. Λεπίδες χόρτου και κοπτικά εργαλεία χόρτου

• Να χρησιμοποιείτε το προϊόν με μια εγκεκριμένη λεπίδα χόρτου. Μην χρησιμοποιείτε τη λεπίδα χόρτου χωρίς να έχετε εγκαταστήσει σωστά όλα τα απαιτούμενα εξαρτήματα. Βεβαιωθείτε ότι η τοποθέτηση έχει γίνει σωστά και ότι χρησιμοποιούνται τα σωστά εξαρτήματα. Η λανθασμένη τοποθέτηση μπορεί να προκαλέσει εκτίναξη της λεπίδας και σοβαρό τραυματισμό του χειριστή ή των παριστάμενων.

• Να φοράτε προστατευτικά γάντια όταν χειρίζεστε ή κάνετε συντήρηση στη λεπίδα.

• Να χρησιμοποιείτε μέσα προστασίας της κεφαλής όταν χρησιμοποιείτε ένα προϊόν με λεπίδα χόρτου.

• Οι λεπίδες χόρτου και τα κοπτικά εργαλεία χόρτου χρησιμοποιούνται για την κοπή χοντρού γρασιδιού.

• Η λεπίδα χόρτου μπορεί να προκαλέσει τραυματισμό, καθώς συνεχίζει να περιστρέφεται μετά από το σβήσιμο του κινητήρα ή όταν απελευθερώνεται το γκάζι. Βεβαιωθείτε ότι η λεπίδα χόρτου έχει σταματήσει εντελώς να περιστρέφεται προτού εκτελέσετε οποιαδήποτε εργασία συντήρησης.

• Σβήνετε τον κινητήρα προτού κάνετε οποιαδήποτε εργασία στο παρελκόμενο κοπής. Βεβαιωθείτε ότι το παρελκόμενο κοπής έχει σταματήσει εντελώς. Αποσυνδέστε το καλώδιο από το μπουζί.

• Να χρησιμοποιείτε μόνο εγκεκριμένα παρελκόμενα κοπής ή σωστά ακονισμένες λεπίδες.

• Διατηρείτε τα δόντια της λεπίδας σωστά ακονισμένα.

• Μην χρησιμοποιείτε παρελκόμενα κοπής που παρουσιάζουν ζημιά.

• Κατά τη μεταφορά ή την αποθήκευση του προϊόντος, πρέπει να τοποθετείτε το προστατευτικό μεταφοράς στη λεπίδα χόρτου. Ώση λεπίδας

• Η ώση λεπίδας είναι μια ξαφνική κίνηση του προϊόντος προς τα πλάγια, προς τα εμπρός ή προς τα πίσω. Η ώση λεπίδας προκύπτει αν η λεπίδα χόρτου χτυπήσει σε ένα αντικείμενο που δεν μπορεί να κοπεί. Σε σημεία όπου το υλικό που κόβεται δεν φαίνεται εύκολα, αυξάνεται ο κίνδυνος να προκύψει ώση λεπίδας.

• Όταν προκύπτει ώση λεπίδας, υπάρχει κίνδυνος να ξεφύγει από τη θέση του το προϊόν ή ο χειριστής. Μια κινούμενη λεπίδα μπορεί να χτυπήσει τα παριστάμενα άτομα και υπάρχει κίνδυνος τραυματισμού.

• Εάν η λεπίδα έχει στραβώσει, έχει ρωγμές, έχει σπάσει ή έχει υποστεί ζημιά, θα πρέπει να απορρίπτεται.

• Να χρησιμοποιείτε ακονισμένη λεπίδα. Ο κίνδυνος να προκύψει ώση λεπίδας αυξάνεται όταν η λεπίδα δεν είναι τροχισμένη. Ασφάλεια καυσίμου

• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να στεγνώσει. Αφαιρέστε το ανεπιθύμητο καύσιμο από

• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα

• Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί να προκληθεί τραυματισμός. Εάν χύσετε καύσιμο στο σώμα σας, χρησιμοποιήστε σαπουνόνερο για να αφαιρέσετε το καύσιμο.

• Μην βάλετε μπροστά τον κινητήρα εάν χύσετε λάδι ή καύσιμο στο προϊόν ή στο σώμα σας.

1542 - 002 - 17.07.2020• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για

• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και μπορούν να προκαλέσουν τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο καύσιμο ή τον κινητήρα.

• Μην προσθέτετε καύσιμο όταν λειτουργεί ο

• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από τον ανεφοδιασμό.

• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά

• Μην προσθέτετε καύσιμο στον κινητήρα σε εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Σφίξτε προσεκτικά την τάπα του ντεπόζιτου καυσίμου, διαφορετικά μπορεί να προκληθεί

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε απόσταση τουλάχιστον 3 m (10 ft) από το σημείο όπου γεμίσατε το ντεπόζιτο.

• Μην προσθέτετε υπερβολική ποσότητα καυσίμου στο ντεπόζιτο καυσίμου.

• Βεβαιωθείτε ότι δεν μπορεί να προκληθεί διαρροή όταν μετακινείτε το προϊόν ή το δοχείο καυσίμου.

• Μην τοποθετείτε το προϊόν ή ένα δοχείο καυσίμου όπου υπάρχουν ακάλυπτες φλόγες, σπινθήρες ή φλόγιστρα. Βεβαιωθείτε ότι στην περιοχή αποθήκευσης δεν υπάρχουν ακάλυπτες φλόγες.

• Χρησιμοποιήστε μόνο εγκεκριμένα δοχεία όταν μετακινείτε το καύσιμο ή προσθέτετε το καύσιμο στην περιοχή αποθήκευσης.

• Αδειάζετε το ντεπόζιτο καυσίμου πριν από μακροχρόνια αποθήκευση. Τηρείτε την τοπική νομοθεσία σχετικά με την περιοχή απόρριψης

• Καθαρίζετε το προϊόν πριν από μακροχρόνια αποθήκευση.

• Αφαιρέστε το καλώδιο του μπουζί πριν να τοποθετήσετε το προϊόν στην περιοχή αποθήκευσης, για να βεβαιωθείτε ότι ο κινητήρας δεν θα εκκινηθεί

Οδηγίες ασφαλείας για τη συντήρηση

• Εάν δεν μπορείτε να ρυθμίσετε τις στροφές ανά λεπτό ρελαντί για να σταματήσει το παρελκόμενο κοπής, απευθυνθείτε στο κέντρο σέρβις. Μην χρησιμοποιείτε το προϊόν μέχρι να ρυθμιστεί σωστά ή να επισκευαστεί. Συναρμολόγηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε το κεφάλαιο που αφορά την ασφάλεια πριν από τη συναρμολόγηση του προϊόντος. Τοποθέτηση του κυρίως σώματος

1. Συνδέστε τον κινητήρα (A) στον σωλήνα (B) με τις

τέσσερις βίδες (C). (Εικ. 27) Τοποθέτηση της χειρολαβής και του

1. Τοποθετήστε τη χειρολαβή στον σφιγκτήρα της

χειρολαβής στον άξονα. (Εικ. 28)

2. Τοποθετήστε το επάνω μέρος του σφιγκτήρα της

χειρολαβής πάνω στη χειρολαβή. Βεβαιωθείτε ότι ο σφιγκτήρας έχει τοποθετηθεί στην περιοχή χαράκωσης της χειρολαβής. Ανατρέξτε στην εικόνα.

3. Φορέστε την εξάρτυση και κρεμάστε το προϊόν από

τον γάντζο στήριξης.

4. Πραγματοποιήστε μια τελική ρύθμιση για να

βεβαιωθείτε ότι το προϊόν βρίσκεται σε άνετη θέση όταν κρέμεται από την εξάρτυση. (Εικ. 29)

5. Σφίξτε τις βίδες.

Σύνδεση της ντίζας του γκαζιού και των καλωδίων του διακόπτη διακοπής λειτουργίας

1. Αφαιρέστε το κάλυμμα φίλτρου αέρα.

2. Περάστε την ντίζα του γκαζιού (A) από το μπράτσο

του καρμπυρατέρ (B). (Εικ. 30)

3. Γυρίστε πλήρως το ρυθμιστή καλωδίου μέσα στο

μπράτσο του καρμπυρατέρ (C).

4. Τοποθετήστε το εξάρτημα υποδοχής (D) πάνω στο

καρμπυρατέρ. Τώρα, η χωνευτή οπή (E) για το άκρο του καλωδίου (F) είναι μακριά από τον ρυθμιστή καλωδίου (C). (Εικ. 31)

5. Περιστρέψτε το έκκεντρο γκαζιού του καρμπυρατέρ

και μετακινήστε τη ντίζα του γκαζιού (A) μέσω της υποδοχής στο εξάρτημα υποδοχής.

6. Βεβαιωθείτε ότι το άκρο του καλωδίου (F) πέφτει

μέσα στη χωνευτή οπή.

7. Χρησιμοποιήστε μερικές φορές τη σκανδάλη του

γκαζιού, για να βεβαιωθείτε ότι λειτουργεί σωστά.

8. Προσαρμόστε το ρυθμιστή καλωδίου (C).

a) Βεβαιωθείτε ότι το στοπ στο έκκεντρο γκαζιού του καρμπυρατέρ ακουμπά σωστά στο στοπ του

1542 - 002 - 17.07.2020 427b) Βεβαιωθείτε ότι η θέση του καλωδίου παραμένει στα 1-2 mm μεταξύ του άκρου του καλωδίου (F) και του εξαρτήματος της υποδοχής, όταν η σκανδάλη του γκαζιού είναι πλήρως πατημένη. (Εικ. 32)

9. Όταν η ντίζα του γκαζιού (A) έχει ρυθμιστεί σωστά,

σφίξτε το ασφαλιστικό παξιμάδι (G).

10. Συνδέστε τα καλώδια του διακόπτη διακοπής

λειτουργίας (H) με τους συνδέσμους από τον κινητήρα. (Εικ. 33)

11. Τοποθετήστε το κάλυμμα φίλτρου αέρα.

Τοποθέτηση προφυλακτήρα λεπίδας και λεπίδας χόρτου ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε μόνο τον εγκεκριμένο προφυλακτήρα για τις λεπίδες. Ανατρέξτε στην ενότητα Αξεσουάρ στη σελίδα 437

1. Στερεώστε τον προφυλακτήρα λεπίδας/

παρελκόμενου κοπής (A) στον άξονα και σφίξτε με τη βίδα (L). (Εικ. 34)

2. Τοποθετήστε το δίσκο μετάδοσης (B) στον άξονα

3. Περιστρέψτε τον άξονα εξαγωγής μέχρι μία από τις

οπές του δίσκου μετάδοσης να ευθυγραμμιστεί με τη σχετική οπή στο περίβλημα γραναζιών.

4. Περάστε τον πείρο ασφάλισης (C) στην οπή για να

ασφαλίσετε τον άξονα.

5. Τοποθετήστε τη λεπίδα (D), τη φλάντζα στήριξης (G)

και το δοχείο στήριξης (F) στον άξονα εξαγωγής.

6. Τοποθετήστε το δοχείο στήριξης (F) στον άξονα

εξαγωγής με τη μη επίπεδη πλευρά προς τη λεπίδα.

7. Τοποθετήστε το παξιμάδι (E). Κρατήστε τον άξονα

του κλειδιού όσο το δυνατόν πιο κοντά στον προφυλακτήρα της λεπίδας. Για να σφίξετε το παξιμάδι, πρέπει να γυρίσετε το κλειδί αντίθετα από την κατεύθυνση περιστροφής. Σφίξτε το παξιμάδι με ροπή 35-50 Nm (3,5-5 kpm). (Εικ. 35) Περιεχόμενα Αριστερόστροφο σπείρωμα. Για να τοποθετήσετε λεπίδες και κεφαλές χορτοκοπτικού ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε μόνο τον εγκεκριμένο προφυλακτήρα για τις λεπίδες. Ανατρέξτε στην ενότητα . Ένας ελαττωματικός προφυλακτήρας μπορεί να προκαλέσει τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν χρησιμοποιείτε το προϊόν με λεπίδα χόρτου, τοποθετήστε πρώτα τη σωστή χειρολαβή, τον προφυλακτήρα λεπίδας και την εξάρτυση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν δεν τοποθετήσετε τις λεπίδες σωστά, μπορεί να προκληθεί τραυματισμός.

1. Βεβαιωθείτε ότι το ανυψωμένο τμήμα του δίσκου

μετάδοσης/της φλάντζας στήριξης εφαρμόζει σωστά στην κεντρική οπή των λεπίδων.

2. Τοποθετήστε τις λεπίδες. (Εικ. 36)

Τοποθέτηση του μπράτσου στον προφυλακτήρα του παρελκόμενου κοπής

1. Τοποθετήστε το μπράτσο (B) στον προφυλακτήρα

του παρελκόμενου κοπής (A). (Εικ. 37)

2. Τοποθετήστε τη βίδα (C).

Για τη στερέωση του προφυλακτήρα και την κεφαλή χορτοκοπτικού

1. Στερεώστε τον προφυλακτήρα (A) στον άξονα με τις

βίδες (L). Βεβαιωθείτε ότι χρησιμοποιείτε τον σωστό προφυλακτήρα και τη σωστή κεφαλή χορτοκοπτικού. (Εικ. 38)

2. Τοποθετήστε τον δίσκο μετάδοσης (B) και τη

φλάντζα στήριξης (G) στον άξονα εξαγωγής. (Εικ. 39)

3. Γυρίστε τον άξονα εξαγωγής μέχρι η οπή του δίσκου

μετάδοσης να ευθυγραμμιστεί με την οπή στο περίβλημα γραναζιών.

4. Τοποθετήστε τον πείρο ασφάλισης (C) στην οπή για

να ασφαλίσετε τον άξονα.

5. Γυρίστε την κεφαλή χορτοκοπτικού (H) προς τα

6. Για την αποσυναρμολόγηση, εκτελέστε την

αντίστροφη διαδικασία. Τοποθέτηση του προστατευτικού

1. Τοποθετήστε τα προστατευτικά μεταφοράς στη

λεπίδα. (Εικ. 41) Για να ρυθμίσετε την εξάρτυση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το προϊόν πρέπει πάντα να είναι σωστά προσαρτημένο στην εξάρτυση. Μην χρησιμοποιείτε ελαττωματική

1. Φορέστε την εξάρτυση.

2. Συνδέστε το προϊόν στην εξάρτυση.

3. Ρυθμίστε την εξάρτυση για να επιτύχετε την καλύτερη

4. Ρυθμίστε τους πλευρικούς ιμάντες, ώστε το βάρος

του προϊόντος να κατανέμεται ομοιόμορφα στους ώμους σας. (Εικ. 42)

5. Ρυθμίστε την εξάρτυση μέχρι παρελκόμενο κοπής να

γίνει παράλληλο προς το έδαφος. (Εικ. 43)

1542 - 002 - 17.07.20206. Αφήστε το παρελκόμενο κοπής να ακουμπήσει ελαφρώς στο έδαφος. Προσαρμόστε τον σφιγκτήρα της εξάρτυσης για να ισορροπήσετε σωστά το προϊόν. (Εικ. 44) Περιεχόμενα Εάν χρησιμοποιείτε λεπίδα χόρτου, θα πρέπει να ισορροπεί περίπου 10 cm /4 in πάνω από

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια.

Για να χρησιμοποιήσετε καύσιμο ΠΡΟΣΟΧΗ: Αυτό το προϊόν έχει ένα δίχρονο κινητήρα. Χρησιμοποιήστε ένα μείγμα βενζίνης και λάδι δίχρονου κινητήρα. Βεβαιωθείτε ότι χρησιμοποιείτε τη σωστή ποσότητα λαδιού στο μείγμα. Τυχόν εσφαλμένη αναλογία βενζίνης και λαδιού μπορεί να προκαλέσει ζημιά στον κινητήρα.

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με αριθμό οκτανίων κάτω από 90 RON (87 AKI). Μπορεί να προκληθεί ζημιά στο

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με συγκέντρωση αιθανόλης πάνω από 10% (E10). Μπορεί να προκληθεί ζημιά στο

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με μόλυβδο. Μπορεί να προκληθεί ζημιά στο

• Χρησιμοποιήστε πάντα καινούργια αμόλυβδη βενζίνη με ελάχιστο αριθμό οκτανίων 90 RON (87 AKI) και με συγκέντρωση αιθανόλης κάτω από 10% (E10).

• Χρησιμοποιήστε βενζίνη με υψηλότερο αριθμό οκτανίων εάν χρησιμοποιείτε συχνά το προϊόν συνεχώς σε υψηλές στροφές ανά λεπτό (σ.α.λ) του

• Χρησιμοποιείτε πάντα μείγμα αμόλυβδης βενζίνης/ λαδιού καλής ποιότητας. Λάδι δίχρονου κινητήρα

• Χρησιμοποιήστε μόνο υψηλής ποιότητας λάδι για δίχρονους κινητήρες, ιδίως το λάδι για δίχρονους κινητήρες της HUSQVARNA. Χρησιμοποιήστε μόνο λάδι για αερόψυκτους κινητήρες.

• Αναλογία μίγματος 50:1 (2%).

• Το λάδι κακής ποιότητας και η υψηλή αναλογία λαδιού/καυσίμου μπορεί να μειώσουν τη διάρκεια ζωής των καταλυτικών μετατροπέων.

• Όταν επιλέγετε λάδι, πρέπει να απευθύνεστε στον αντιπρόσωπο σέρβις.

• Εάν το λάδι για δίχρονους κινητήρες της Husqvarna δεν είναι διαθέσιμο, μπορείτε να χρησιμοποιήσετε ένα άλλο υψηλής ποιότητας λάδι για δίχρονους κινητήρες το οποίο προορίζεται για αερόψυκτους κινητήρες. Επικοινωνήστε με τον προμηθευτή σας κατά την επιλογή λαδιού.

• Μην χρησιμοποιείτε λάδι για δίχρονους κινητήρες που προορίζεται για υδρόψυκτους εξωλέμβιους κινητήρες. Το λάδι για δίχρονους κινητήρες αναφέρεται μερικές φορές ως λάδι για εξωλέμβιους

Βενζίνη, λίτρα Λάδι, λίτρα 2% (50:1) 5 0,1 10 0,2 15 0,3 20 0,4 Για να δημιουργήσετε το μείγμα καυσίμου Περιεχόμενα Χρησιμοποιήστε πάντα ένα καθαρό δοχείο καυσίμου όταν αναμιγνύετε το καύσιμο. Περιεχόμενα Μην δημιουργείτε ποσότητα μείγματος καυσίμου για περισσότερες από 30 ημέρες.

1. Προσθέστε το μισό της ποσότητας βενζίνης.

2. Προσθέστε ολόκληρη την ποσότητα λαδιού.

3. Ανακινήστε το μείγμα καυσίμου για να αναμίξετε τα

4. Προσθέστε την υπόλοιπη ποσότητα βενζίνης.

5. Ανακινήστε το μείγμα καυσίμου για να αναμίξετε τα

6. Γεμίστε το ντεπόζιτο καυσίμου.

Για να προσθέσετε καύσιμο ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην καπνίζετε και μην τοποθετείτε καυτά αντικείμενα κοντά στο καύσιμο. Πριν προσθέσετε καύσιμο, σβήστε τον κινητήρα και αφήστε τον να κρυώσει για μερικά λεπτά. 1542 - 002 - 17.07.2020 429ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν προσθέτετε καύσιμο, ανοίξτε αργά το καπάκι του ντεπόζιτου καυσίμου για να απελευθερώσετε την ανεπιθύμητη πίεση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μετά την προσθήκη καυσίμου, σφίξτε προσεκτικά το καπάκι του ντεπόζιτου καυσίμου. Προτού θέσετε σε λειτουργία τον κινητήρα, απομακρύνετε το μηχάνημα από το σημείο ανεφοδιασμού και την πηγή ισχύος.

• Χρησιμοποιείτε πάντοτε δοχείο καυσίμου που είναι εφοδιασμένο με βαλβίδα αποφυγής διαρροής.

• Βεβαιωθείτε ότι η περιοχή κοντά στην τάπα του ντεπόζιτου καυσίμου είναι καθαρή. Οι ακαθαρσίες στο ντεπόζιτο μπορεί να προκαλέσουν προβλήματα στη λειτουργία.

• Ανακινήστε καλά το δοχείο καυσίμου πριν προσθέσετε το μείγμα καυσίμου στο ντεπόζιτο

Για εκκίνηση και σταμάτημα Έλεγχος πριν από την εκκίνηση

1. Ελέγξτε το προϊόν για εξαρτήματα που λείπουν,

έχουν υποστεί ζημιά, έχουν χαλαρώσει ή φθαρεί.

2. Ελέγξτε τα παξιμάδια, τις βίδες και τα μπουλόνια.

3. Εξετάστε την κεφαλή του χορτοκοπτικού ή τη λεπίδα.

4. Ελέγξτε το ασφαλιστικό παξιμάδι. Βεβαιωθείτε ότι το

ασφαλιστικό παξιμάδι είναι σφιγμένο με δύναμη που αντιστοιχεί σε ελάχιστη ροπή 1,5 Nm (1,1 ft lb). Σφίξτε το ασφαλιστικό παξιμάδι με ροπή 35-50 Nm (26-36 ft lb).

5. Ελέγξτε το φίλτρο αέρα.

6. Ελέγξτε την ασφάλεια της σκανδάλης του γκαζιού και

το χειριστήριο γκαζιού.

7. Ελέγξτε το διακόπτη τερματισμού.

8. Ελέγξτε το προϊόν για διαρροές καυσίμου.

Εκκίνηση με κρύο κινητήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού θέσετε το προϊόν σε λειτουργία, τοποθετήστε ολόκληρο το κάλυμμα του συμπλέκτη και τον άξονα. Ο χαλαρός συμπλέκτης μπορεί να προκαλέσει τραυματισμό. Χρησιμοποιήστε

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Απομακρύνετε το προϊόν από το σημείο ανεφοδιασμού και την πηγή ισχύος. Τοποθετήστε το σε επίπεδη επιφάνεια. Βεβαιωθείτε ότι κανένα αντικείμενο δεν ακουμπά στο παρελκόμενο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι στην περιοχή εργασίας δεν υπάρχουν μη εξουσιοδοτημένα άτομα. Διαφορετικά, μπορεί να προκληθεί κίνδυνος σοβαρού τραυματισμού. Η απόσταση ασφαλείας είναι 15 m.

1. Θέστε τον διακόπτη διακοπής λειτουργίας στη θέση

2. Πατήστε τη χειροκίνητη αντλία καυσίμου (πουάρ)

δέκα φορές. (Εικ. 45)

3. Μετακινήστε το χειριστήριο του τσοκ στη θέση του

4. Κρατήστε το προϊόν στο έδαφος. Τραβήξτε αργά το

σχοινί προς τα έξω με το δεξί χέρι σας, μέχρι να αισθανθείτε κάποια αντίσταση. Τραβήξτε το καλώδιο γρήγορα και με δύναμη. Συνεχίστε να το κάνετε μέχρι να ακούσετε τον κινητήρα να ξεκινά. (Εικ. 47) Περιεχόμενα Μην τυλίγετε ποτέ το σχοινί της τροχαλίας του συστήματος εκκίνησης γύρω από το

ΠΡΟΣΟΧΗ: Μην τραβάτε έξω όλο το σχοινί του συστήματος εκκίνησης. Κρατάτε τη λαβή του σχοινιού του συστήματος εκκίνησης όταν είναι πλήρως εκτεταμένο. Εάν δεν τηρήσετε αυτές τις οδηγίες, μπορεί να προκληθεί ζημιά στον κινητήρα.

5. Ρυθμίστε το χειριστήριο του τσοκ στη θέση

λειτουργίας και, στη συνέχεια, τραβήξτε το σχοινί εκκίνησης μέχρι να τεθεί σε λειτουργία ο κινητήρας.

6. Τραβήξτε ελαφρώς τη σκανδάλη γκαζιού και αφήστε

τον να λειτουργήσει σε χαμηλή ταχύτητα για 60 δευτερόλεπτα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην αγγίζετε το κάλυμμα. Εάν το καπάκι του μπουζί έχει υποστεί ζημιά, μπορεί να προκληθεί έγκαυμα στο δέρμα και ηλεκτροπληξία. Να μην χρησιμοποιείτε προϊόντα με κατεστραμμένο καπάκι μπουζί. Εκκίνηση με ζεστό κινητήρα

1. Θέστε τον διακόπτη διακοπής λειτουργίας στη θέση

2. Πατήστε τη χειροκίνητη αντλία καυσίμου (πουάρ)

δέκα φορές. (Εικ. 45)

3. Ρυθμίστε το χειριστήριο του τσοκ στη θέση

λειτουργίας και, στη συνέχεια, τραβήξτε το σχοινί εκκίνησης μέχρι να τεθεί σε λειτουργία ο κινητήρας. Για να διακόψετε τη λειτουργία

• Πιέστε τον διακόπτη λειτουργίας για να σβήσετε τον κινητήρα. (Εικ. 19)

1542 - 002 - 17.07.2020Για λειτουργία του χορτοκοπτικού ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι επιβραδύνετε τον κινητήρα στις στροφές ανά λεπτό ρελαντί μετά από κάθε εργασία. Σε περίπτωση μεγάλου διαστήματος με τέρμα το γκάζι χωρίς φορτίο στον κινητήρα, μπορεί να προκληθεί ζημιά στον κινητήρα. Περιεχόμενα Καθαρίστε το κάλυμμα της κεφαλής χορτοκοπτικού κατά την προσάρτηση καινούργιας μεσινέζας χορτοκοπτικού, για να αποφύγετε κραδασμούς. Ελέγξτε τα υπόλοιπα μέρη της κεφαλής χορτοκοπτικού και καθαρίστε τα, εάν είναι απαραίτητο. Γενικές οδηγίες εργασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να είστε προσεκτικοί όταν κόβετε ένα δέντρο που βρίσκεται υπό μηχανική τάση. Μπορεί να εκτοξευτεί στην κανονική του θέση πριν ή μετά την κοπή, να χτυπήσει εσάς ή το προϊόν και να προκαλέσει τραυματισμό.

• Δημιουργήστε ελεύθερο χώρο στο ένα άκρο του χώρου εργασίας και να ξεκινήστε την εργασία από

• Μετακινηθείτε σε κανονικό μοτίβο κατά μήκος του χώρου εργασίας. (Εικ. 48)

• Μετακινήστε το προϊόν εντελώς προς τα αριστερά και προς τα δεξιά, για να καλύψετε πλάτος 4–5 m σε κάθε στροφή.

• Καλύψτε μήκος 75 m πριν γυρίσετε και μετακινηθείτε προς τα πίσω. Μεταφέρετε μαζί σας το δοχείο καυσίμου καθώς συνεχίζετε.

• Μετακινηθείτε προς μια κατεύθυνση στην οποία διασχίζετε μόνο τα απαραίτητα χαντάκια και εμπόδια.

• Μετακινηθείτε προς μια κατεύθυνση στην οποία ο άνεμος έχει ως αποτέλεσμα η κομμένη βλάστηση να πέφτει στην περιοχή που έχετε καλύψει. (Εικ. 49)

• Μετακινηθείτε κατά μήκος πρανών και όχι προς τα επάνω και προς τα κάτω. Για να καθαρίσετε το γρασίδι με λεπίδα χόρτου

1. Πρέπει να στέκεστε με τα πόδια ανοικτά καθώς

χειρίζεστε το προϊόν. Βεβαιωθείτε ότι τα πέλματά σας ακουμπούν γερά στο έδαφος.

2. Αφήστε το δοχείο στήριξης να ακουμπήσει ελαφρώς

στο έδαφος. Με αυτόν τον τρόπο, η λεπίδα δεν έρχεται σε επαφή με το έδαφος.

3. Χρησιμοποιήστε πλευρική κίνηση από δεξιά προς τα

αριστερά για τη διαδρομή κοπής. Για την κοπή, χρησιμοποιήστε την αριστερή πλευρά της λεπίδας (μεταξύ των θέσεων "8 η ώρα" και "12 η ώρα"). (Εικ. 50)

4. Πρέπει να στρέφετε τη λεπίδα προς τα αριστερά κατά

τον καθαρισμό του γρασιδιού. Περιεχόμενα Το γρασίδι θα συγκεντρώνεται εύκολα σε μια γραμμή.

5. Χρησιμοποιήστε πλευρική κίνηση από αριστερά

προς τα δεξιά για τη διαδρομή επαναφοράς.

6. Εκτελέστε την εργασία ρυθμικά.

7. Κινηθείτε προς τα εμπρός και φροντίστε να πατάτε

8. Σβήστε τον κινητήρα.

9. Αφαιρέστε το προϊόν από τα κλιπ της εξάρτυσης.

10. Τοποθετήστε το προϊόν στο έδαφος.

11. Συλλέξτε το κομμένο υλικό.

(Εικ. 51) Για βέλτιστα αποτελέσματα:

• Κρατήστε το χορτοκοπτικό έτσι, ώστε η κεφαλή του χορτοκοπτικού να βρίσκεται ελάχιστα πάνω από το

• Γείρετε ελαφρώς την κεφαλή του χορτοκοπτικού.

• Αφήστε το άκρο της μεσινέζας του χορτοκοπτικού να χτυπά στο έδαφος γύρω από αντικείμενα. Για ξάκρισμα του γρασιδιού

1. Κρατήστε την κεφαλή χορτοκοπτικού ακριβώς πάνω

από το έδαφος, υπό γωνία. Μην πιέζετε τη μεσινέζα του χορτοκοπτικού στο γρασίδι. (Εικ. 52)

2. Μειώστε το μήκος της μεσινέζας του χορτοκοπτικού

κατά 10-12 cm/4-4,75 in.

3. Μειώστε τις στροφές του κινητήρα για να μειώσετε

τον κίνδυνο πρόκλησης ζημιάς στα φυτά.

4. Όταν κόβετε γρασίδι κοντά σε αντικείμενα, πρέπει να

ρυθμίζετε το γκάζι στο 80%. (Εικ. 53) Για κοπή του γρασιδιού

1. Βεβαιωθείτε ότι η μεσινέζα χορτοκοπτικού είναι

παράλληλη προς το έδαφος κατά τη διάρκεια της κοπής. (Εικ. 54)

2. Μην πιέζετε την κεφαλή χορτοκοπτικού στο έδαφος.

Μπορεί να προκληθεί ζημιά στο έδαφος και το

3. Μην αφήνετε την κεφαλή χορτοκοπτικού να έρχεται

συνεχώς σε επαφή με το έδαφος, καθώς μπορεί να προκληθεί ζημιά σε αυτήν.

4. Ρυθμίστε τέρμα το γκάζι όταν μετακινείτε το προϊόν

από τη μία πλευρά στην άλλη για να κόψετε το γρασίδι. Βεβαιωθείτε ότι η μεσινέζα χορτοκοπτικού βρίσκεται παράλληλα με το έδαφος. (Εικ. 55) Για τον καθαρισμό του χόρτου Η ροή αέρα από την περιστρεφόμενη μεσινέζα χορτοκοπτικού μπορεί να χρησιμοποιηθεί για να αφαιρείτε τα κομμένα χόρτα από μια περιοχή.

1. Κρατήστε την κεφαλή και τη μεσινέζα του

χορτοκοπτικού παράλληλα και πάνω από το έδαφος. 1542 - 002 - 17.07.2020 4312. Ανοίξτε τέρμα το γκάζι.

3. Μετακινήστε την κεφαλή του χορτοκοπτικού από τη

μία πλευρά στην άλλη και καθαρίστε το χόρτο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να καθαρίζετε το κάλυμμα της κεφαλής χορτοκοπτικού κάθε φορά που συναρμολογείτε τη νέα μεσινέζα χορτοκοπτικού, ώστε να αποφύγετε τυχόν ανισορροπία και κραδασμούς στις λαβές. Επίσης, να ελέγχετε και τα άλλα τμήματα της κεφαλής χορτοκοπτικού και να την καθαρίζετε, εάν είναι απαραίτητο. Αντικατάσταση μεσινέζας χορτοκοπτικού Ανατρέξτε στην τελευταία σελίδα του παρόντος εγχειριδίου χρήσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια προτού εκτελέσετε εργασίες καθαρισμού, επισκευής ή συντήρησης στο προϊόν. Πρόγραμμα συντήρησης Βεβαιωθείτε ότι μπορείτε να τηρείτε το πρόγραμμα συντήρησης. Τα διαστήματα υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα είναι διαφορετικά εάν δεν χρησιμοποιείτε το προϊόν καθημερινά. Εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται στο παρόν εγχειρίδιο. Απευθυνθείτε σε ένα εγκεκριμένο κέντρο σέρβις σχετικά με τις υπόλοιπες εργασίες συντήρησης που δεν αναφέρονται στο παρόν εγχειρίδιο. Πρόγραμμα συντήρησης

Καθαρίστε τις εξωτερικές επιφάνειες. √ Καθαρίστε το φίλτρο αέρα. Αντικαταστήστε, αν χρειάζεται. √ Ελέγξτε την εξάρτυση. √ Ελέγξτε τη λειτουργία της ασφάλειας της σκανδάλης γκαζιού και της

Ελέγξτε τη λαβή και τη χειρολαβή. √ Ελέγξτε τον διακόπτη τερματισμού λειτουργίας. √ Ελέγξτε τα προστατευτικά. √ Ελέγξτε ότι η λεπίδα είναι ακονισμένη και ότι δεν έχει υποστεί ζημιά. Τοποθετήστε τη λεπίδα σωστά στην κεντρική θέση.

Ελέγξτε την κεφαλή του χορτοκοπτικού. √ Ελέγξτε το παρελκόμενο κοπής και βεβαιωθείτε ότι δεν περιστρέφεται στο ρελαντί.

Ελέγξτε το κόντρα παξιμάδι του εξοπλισμού κοπής. √ Ελέγξτε για διαρροές καυσίμου από τον κινητήρα, το ντεπόζιτο ή τους αγωγούς καυσίμου.

Ελέγξτε το προστατευτικό μεταφοράς για τη λεπίδα. √ Ελέγξτε τα παξιμάδια και τις βίδες. √ Ελέγξτε τη λαβή του σχοινιού του συστήματος εκκίνησης και το σχοινί του συστήματος εκκίνησης.

Ελέγξτε τα στοιχεία απόσβεσης κραδασμών. √ Καθαρίστε το εξωτερικό μέρος και τις παρακείμενες περιοχές του καρ-

432 1542 - 002 - 17.07.2020Πρόγραμμα συντήρησης

Καθαρίστε το εξωτερικό μέρος του μπουζί. Αφαιρέστε το και ελέγξτε το διάκενο ηλεκτροδίου. Ρυθμίστε το διάκενο στα 0,6-0,7 mm ή αντικατα- στήστε το μπουζί. Τοποθετήστε αντιπαρασιτικό στο μπουζί.

Καθαρίστε το σύστημα ψύξης. √ Ελέγξτε το λιπαντικό του κωνικού γραναζιού. Γεμίστε εάν χρειάζεται. √ Καθαρίστε την εξάτμιση (το σιγαστήρα). √ Ελέγξτε τον συμπλέκτη, τα ελατήρια του συμπλέκτη και την καμπάνα συμπλέκτη. Για την αντικατάσταση, απευθυνθείτε σε ένα εξουσιοδοτη- μένο κέντρο σέρβις εάν είναι απαραίτητο.

Ελέγξτε όλα τα καλώδια και τις συνδέσεις. √ Αντικαταστήστε το μπουζί. √ Για να ρυθμίσετε το καρμπυρατέρ Οι βασικές ρυθμίσεις του καρμπυρατέρ γίνονται κατά τη διάρκεια των δοκιμών στο εργοστάσιο. Η ρύθμιση πρέπει να εκτελείται από εκπαιδευμένο τεχνικό. Έλεγχος της εξάτμισης (σιγαστήρας) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να μην χρησιμοποιείτε προϊόντα με ελαττωματική εξάτμιση (σιγαστήρας). Να αντικαθιστάτε πάντα τις ελαττωματικές εξατμίσεις (σιγαστήρες). ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαύματος ή φωτιάς. Οι εξατμίσεις (σιγαστήρες) με καταλυτικό μετατροπέα υπερθερμαίνονται κατά τη διάρκεια λειτουργίας τους. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Η εξάτμιση (σιγαστήρας) μειώνει το επίπεδο θορύβου και απομακρύνει τα καυσαέρια της εξάτμισης από τον χειριστή. Τα καυσαέρια της εξάτμισης είναι καυτά και μπορεί να περιέχουν σπινθήρες. ΠΡΟΣΟΧΗ: Αν η σίτα συγκράτησης των σπινθήρων έχει υποστεί ζημιά, πρέπει να αντικατασταθεί. Μην χρησιμοποιείτε το προϊόν, αν η σίτα συγκράτησης των σπινθήρων που βρίσκεται στην εξάτμιση (σιγαστήρας) λείπει ή είναι ελαττωματική. ΠΡΟΣΟΧΗ: Αν η σίτα συγκράτησης των σπινθήρων έχει μπλοκάρει, το προϊόν θα υπερθερμανθεί. Αυτό θα προκαλέσει ζημιά στον κύλινδρο και στο έμβολο.

1. Βεβαιωθείτε ότι η εξάτμιση (σιγαστήρας) δεν έχει

2. Βεβαιωθείτε ότι η εξάτμιση (σιγαστήρας) έχει

στερεωθεί σωστά στο προϊόν. Για να ρυθμίσετε τις στροφές ανά λεπτό

• Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό. Το παρελκόμενο κοπής δεν πρέπει να περιστρέφεται στις σωστές στροφές ανά λεπτό ρελαντί.

• Ρυθμίστε τις στροφές του ρελαντί με τη βίδα ρύθμισης του ρελαντί T, η οποία αναγνωρίζεται από την ένδειξη "T".

• Οι στροφές ανά λεπτό ρελαντί είναι σωστές όταν ο κινητήρας λειτουργεί ομαλά σε όλες τις θέσεις. Οι στροφές ανά λεπτό ρελαντί πρέπει να είναι κάτω από τις στροφές που παρατηρούνται τη στιγμή που το παρελκόμενο κοπής αρχίζει να γυρίζει. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν οι στροφές ανά λεπτό στο ρελαντί δεν μπορούν να ρυθμιστούν έτσι ώστε να σταματήσει το παρελκόμενο κοπής, επικοινωνήστε με τον αντιπρόσωπο ή το κέντρο σέρβις. Μην χρησιμοποιείτε το προϊόν μέχρι να ρυθμιστεί σωστά ή να επισκευαστεί.

1. Γυρίστε τη βίδα ρύθμισης ρελαντί προς τα δεξιά μέχρι

το παρελκόμενο κοπής να αρχίσει να γυρίζει.

2. Γυρίστε τη βίδα ρύθμισης ρελαντί προς τα αριστερά

μέχρι το παρελκόμενο κοπής να σταματήσει. (Εικ. 56) Σύστημα ψύξης Το προϊόν διαθέτει σύστημα ψύξης για να διατηρείται χαμηλή η θερμοκρασία λειτουργίας. Το σύστημα ψύξης περιλαμβάνει: (Εικ. 57)

• Πτερύγια στον σφόνδυλο (βολάν) (A)

• Πτερύγια ψύξης στον κύλινδρο (B) 1542 - 002 - 17.07.2020 433• Κάλυμμα κυλίνδρου (C) (κατευθύνει κρύο αέρα πάνω στον κύλινδρο)

• Πλάκα εξάτμισης (σιγαστήρα) (D)

• Πλάκα (E) Καθαρισμός του συστήματος ψύξης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ένα βρόμικο ή μπλοκαρισμένο σύστημα ψύξης προκαλεί υπερθέρμανση. Αυτό προκαλεί ζημιά στο έμβολο και τον κύλινδρο.

1. Καθαρίζετε τα μέρη του συστήματος ψύξης με

βούρτσα τουλάχιστον μία φορά την εβδομάδα. Φίλτρο αέρα

• Καθαρίζετε το φίλτρο ανά διαστήματα 25 ωρών. Καθαρίζετε πιο συχνά, εάν είναι απαραίτητο.

• Θέστε το χειριστήριο τσοκ στη θέση του τσοκ. (Εικ. 58) Καθαρισμός του φίλτρου αέρα ΠΡΟΣΟΧΗ: Αν το φίλτρο αέρα έχει υποστεί ζημιά, είναι πολύ βρόμικο ή έχει εμποτιστεί με καύσιμο, πρέπει πάντα να αντικαθίσταται. Αν το φίλτρο αέρα χρησιμοποιείται για μεγάλο χρονικό διάστημα, δεν μπορεί να καθαριστεί εντελώς. Το φίλτρο αέρα πρέπει να αντικαθίσταται με καινούργιο σε τακτά χρονικά διαστήματα.

1. Μετακινήστε τον λεβιέ του τσοκ προς τα επάνω, για

να κλείσετε τη βαλβίδα τσοκ.

2. Αφαιρέστε το κάλυμμα φίλτρου αέρα. (Εικ. 59)

3. Αφαιρέστε το φίλτρο κετσέ και το φίλτρο αέρα.

4. Χτυπήστε ελαφρά το φίλτρο κετσέ με την παλάμη του

χεριού σας ή χρησιμοποιήστε αέρα για να καθαρίσετε το φίλτρο κετσέ.

5. Ελέγξτε την επιφάνεια της ελαστικής τσιμούχας.

Αντικαταστήστε το φίλτρο στην ελαστική τσιμούχα, αν έχει υποστεί ζημιά.

6. Καθαρίστε το φίλτρο αέρα με ζεστό σαπουνόνερο.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι το φίλτρο κετσέ είναι πάντα στεγνό. Το νερό προκαλεί ζημιά στο φίλτρο κετσέ.

7. Χρησιμοποιήστε το λάδι για δίχρονους κινητήρες της

Husqvarna για να βάλετε λάδι στο φίλτρο. Βεβαιωθείτε ότι αφαιρέσατε το λάδι που περισσεύει πριν τοποθετήσετε το φίλτρο αέρα ξανά στη θέση

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη ή λάδι που προορίζεται για τετράχρονους

8. Αντικαταστήστε το φίλτρο αέρα εάν είναι πολύ

βρόμικο για να καθαριστεί πλήρως. Πρέπει πάντα να αντικαθιστάτε το φίλτρο αέρα, εάν έχει υποστεί ζημιά.

9. Καθαρίστε την εσωτερική επιφάνεια του καλύμματος

του φίλτρου. Χρησιμοποιήστε αέρα ή μια βούρτσα.

10. Βεβαιωθείτε ότι το φίλτρο αέρα είναι στεγνό προτού

το συναρμολογήσετε. Φίλτρο καυσίμου Όταν εξαντλούνται τα καύσιμα του κινητήρα, βεβαιωθείτε ότι το καπάκι του ντεπόζιτου καυσίμου και το φίλτρο καυσίμου (A) δεν έχουν φράξει. (Εικ. 60) Προσθήκη γράσου στο κωνικό γρανάζι Βεβαιωθείτε ότι το κωνικό γρανάζι είναι γεμάτο κατά 3/4 με γράσο κωνικού γραναζιού. (Εικ. 61) Για να εξετάσετε το μπουζί ΠΡΟΣΟΧΗ: Χρησιμοποιείτε πάντα τον συνιστώμενο τύπο μπουζί. Η χρήση λάθος τύπου μπουζί μπορεί να προκαλέσει ζημιά στο προϊόν.

• Αν ο κινητήρας έχει χαμηλή ισχύ, δεν εκκινείται εύκολα ή δεν λειτουργεί σωστά στο ρελαντί, ελέγξτε

• Για να μειώσετε τον κίνδυνο συσσώρευσης ανεπιθύμητων υλικών στα ηλεκτρόδια του μπουζί, ακολουθήστε τις παρακάτω οδηγίες: a) Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί έχουν ρυθμιστεί σωστά. b) Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό. c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.

• Αν το μπουζί είναι βρόμικο, καθαρίστε το και βεβαιωθείτε ότι το διάκενο του ηλεκτροδίου είναι σωστό, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 436 . (Εικ. 62)

• Αν χρειάζεται, αντικαταστήστε το μπουζί. Ακόνισμα κοπτικών εργαλείων και λεπίδων χόρτου

1. Ακονίστε τα κοπτικά εργαλεία και τις λεπίδες χόρτου

με μια μονοκόμματη πλακέ λίμα.

2. Ακονίστε ισοδύναμα όλες τις άκρες των κοπτικών

εργαλείων και των λεπίδων, ώστε να διατηρηθεί η ισορροπία. (Εικ. 63)

1542 - 002 - 17.07.2020Αντιμετώπιση προβλημάτων Αστοχία εκκίνησης Έλεγχος Πιθανή αιτία Λύση Κουμπί Stop Θέση τερματι-

Θέστε τον διακόπτη τερματισμού λειτουργίας στη θέση εκκίνησης. Άγκιστρα εμπ- λοκής του συ- στήματος εκκί- νησης με το βο-

άγκιστρα εμπ- λοκής του συ- στήματος εκκί- νησης με το βο-

Ρυθμίστε ή αντικαταστήστε τα άγκιστρα εμπλοκής του συστήματος εκκίνησης με

Καθαρίστε την περιοχή γύρω από τα άγκιστρα εμπλοκής του συστήματος εκκίνη- σης με το βολάν. Απευθυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις. Ντεπόζιτο καυ-

Λανθασμένος τύπος καυσί-

Αποστραγγίστε το και χρησιμοποιήστε σωστό καύσιμο. Καρμπυρατέρ Ρύθμιση στρο- φών ανά λεπτό

Ρυθμίστε τις στροφές ανά λεπτό στο ρελαντί με τη βίδα Τ. Σπινθήρες (χω- ρίς σπινθήρα) Ρύποι ή υγρά στο μπουζί. Βεβαιωθείτε ότι το μπουζί είναι στεγνό και καθαρό. Εσφαλμένο διά- κενο μπουζί. Καθαρίστε το μπουζί. Βεβαιωθείτε ότι το διάκενο ηλεκτροδίου είναι σωστό. Βε- βαιωθείτε ότι το μπουζί έχει τοποθετηθεί με αντιπαρασιτικό. Ανατρέξτε στα τεχνικά στοιχεία για το σωστό διάκενο ηλεκτροδίου. Μπουζί Χαλαρό μπουζί. Σφίξτε το μπουζί. Ο κινητήρας εκκινείται, αλλά δεν παραμένει σε λειτουργία Έλεγχος Πιθανή αιτία Λύση Ντεπόζιτο καυ-

Λανθασμένος τύπος καυσί-

Αποστραγγίστε το και χρησιμοποιήστε σωστό καύσιμο. Καρμπυρατέρ Ο κινητήρας δεν θα λειτουρ- γεί σωστά στο

Απευθυνθείτε στον τοπικό αντιπρόσωπο σέρβις. Φίλτρο αέρα Φραγμένο φίλ-

Καθαρίστε το φίλτρο αέρα. 1542 - 002 - 17.07.2020 435Μεταφορά και αποθήκευση

• Να διατηρείτε τον εξοπλισμό ασφαλή κατά τη μεταφορά, ώστε να αποφύγετε ζημιές και ατυχήματα.

• Να διατηρείτε το προϊόν και τον εξοπλισμό σε μια περιοχή στεγνή και ανθεκτική στο ψύχος.

• Καθαρίστε το προϊόν.

• Αντικαταστήστε ή επισκευάστε τα εξαρτήματα που έχουν υποστεί ζημιά.

• Χρησιμοποιήστε για το προϊόν το σωστό προστατευτικό κάλυμμα που δεν συγκρατεί την

• Να διατηρείτε το προϊόν καλά ασφαλισμένο κατά τη

Τεχνικά στοιχεία 333R Mark II

Κυβισμός κυλίνδρου, cm

32,6 Στροφές ανά λεπτό στο ρελαντί, σ.α.λ. 3000±300 Συνιστώμενες μέγ. στροφές, σ.α.λ 9100 Στροφές άξονα εξόδου, σ.α.λ 6700 Μέγιστη ισχύς κινητήρα κατά ISO 8893, kW/hp σε σ.α.λ. 1,0/1,3 στις 7.000 Σύστημα καυσίμου και λίπανσης Μπουζί NGK BPMR7A/HQT-1 Διάκενο ηλεκτροδίου, mm 0,6-0,7 Σύστημα καυσίμου και λίπανσης Χωρητικότητα ντεπόζιτου καυσίμου, l/cm

Βάρος, κιλά 7,2 Εκπομπές θορύβου

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή dB(A) 106,9 Εγγυημένη στάθμη ηχητικής ισχύος L

dB(A) 108 Στάθμες ήχου

Ισοδύναμη στάθμη ηχητικής πίεσης στο αυτί του χειριστή, dB(A): Εξοπλισμένο με κεφαλή χορτοκοπτικού 96,9

Οι εκπομπές θορύβου στο περιβάλλον, οι οποίες μετρούνται ως ηχητική ισχύς (L

), σε συμμόρφωση με την Οδηγία 2000/14/EΚ. Η καταγεγραμμένη στάθμη ηχητικής ισχύος για το μηχάνημα έχει μετρηθεί με το γνήσιο παρελκόμενο κοπής, που δίνει την υψηλότερη στάθμη. Η διαφορά μεταξύ της εγγυημένης και της μετρούμενης ηχητικής ισχύος είναι ότι η εγγυημένη ηχητική ισχύς περιλαμβάνει επίσης τη διασπορά στο αποτέλεσμα της μέ- τρησης και τις αποκλίσεις μεταξύ των διαφορετικών μηχανημάτων του ίδιου μοντέλου σύμφωνα με την Οδηγία 2000/14/ΕΚ.

Τα καταγεγραμμένα στοιχεία για την ισοδύναμη στάθμη ηχητικής πίεσης για το μηχάνημα έχουν τυπική στατι- στική διασπορά (τυπική απόκλιση) ίση με 2,5 dB (A). 436 1542 - 002 - 17.07.2020333R Mark II Στάθμες κραδασμών

Ισοδύναμες στάθμες δονήσεων, a hv,eq Εξοπλισμένο με κεφαλή χορτοκοπτικού, λαβή αριστερά/δεξιά, m/s

333R Mark II Εγκεκριμένα

Τύπος Προστατευτικό παρελκομένου

Λεπίδα/κοπτικό εργαλείο χόρ-

593707601 593 70 66-01 Δοχείο στήρι-

Τα καταγεγραμμένα στοιχεία για την ισοδύναμη στάθμη δονήσεων έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 1,5 m/s

1542 - 002 - 17.07.2020 437Δήλωση Συμμόρφωσης ΕΚ Δήλωση Συμμόρφωσης ΕΚ Όνομα υπεύθυνου έκδοσης: Η Husqvarna AB, SE–561 82 Huskvarna, Σουηδία, τηλ.: +46-36-146500. Η Husqvarna AB αναλαμβάνει την αποκλειστική ευθύνη για το αντικείμενο της παρούσας δήλωσης: Η πλατφόρμα βενζινοκίνητου χορτοκοπτικού ή/και θαμνοκοπτικού GZ32B αντιπροσωπεύει το μοντέλο Husqvarna 333R Mark II, από τους αριθμούς σειράς του έτους 2019 και έπειτα. Ο αριθμός πλατφόρμας και ο αριθμός μοντέλου αναγράφονται ευκρινώς με απλό κείμενο στην πινακίδα στοιχείων του μηχανήματος μαζί με το έτος, με διαδοχικούς αριθμούς σειράς. Το αντικείμενο της δήλωσης που περιγράφεται παραπάνω πληροί τις απαιτήσεις των Οδηγιών του Συμβουλίου:

• της 17ης Μαΐου 2006 "περί μηχανημάτων" 2006/42/

• της 26ης Φεβρουαρίου 2014 "περί ηλεκτρομαγνητικής συμβατότητας" 2014/30/ΕΕ.

• της 8ης Μαΐου 2000 "περί εκπομπών θορύβου στο περιβάλλον" 2000/14/ΕΚ.

• της 8ης Ιουνίου 2011 σχετικά με τον "περιορισμό της χρήσης συγκεκριμένων επικίνδυνων ουσιών" 2011/65/ΕΕ. Σύμφωνα με το Παράρτημα V, οι δηλωθείσες τιμές ήχου αναφέρονται στο φύλλο τεχνικών στοιχείων του εγχειριδίου χρήσης. Εφαρμόστηκαν τα ακόλουθα πρότυπα: EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 12100:2010, EN IEC 63000:2018 Η TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Γερμανία, 0197, διενήργησε εθελοντικά έλεγχο για λογαριασμό της Husqvarna AB και εξέδωσε το υπ' αρ. AM 50447165 - Πιστοποιητικό συμμόρφωσης με την Οδηγία του Συμβουλίου ΕΚ 2006/42/ΕΚ για τα μηχανήματα. Αυτό το πιστοποιητικό ισχύει για όλες τις εγκαταστάσεις παραγωγής και χώρες προέλευσης, όπως αναφέρονται στο προϊόν. Το παρεχόμενο χορτοκοπτικό ή/και θαμνοκοπτικό είναι σύμφωνο με το δείγμα που υποβλήθηκε σε εξέταση. Husqvarna AB, Huskvarna, Σουηδία, 2019-09-16 Pär Martinsson, Διευθυντής Ανάπτυξης (Εξουσιοδοτημένος αντιπρόσωπος της Husqvarna AB και υπεύθυνος για την τεχνική τεκμηρίωση)
