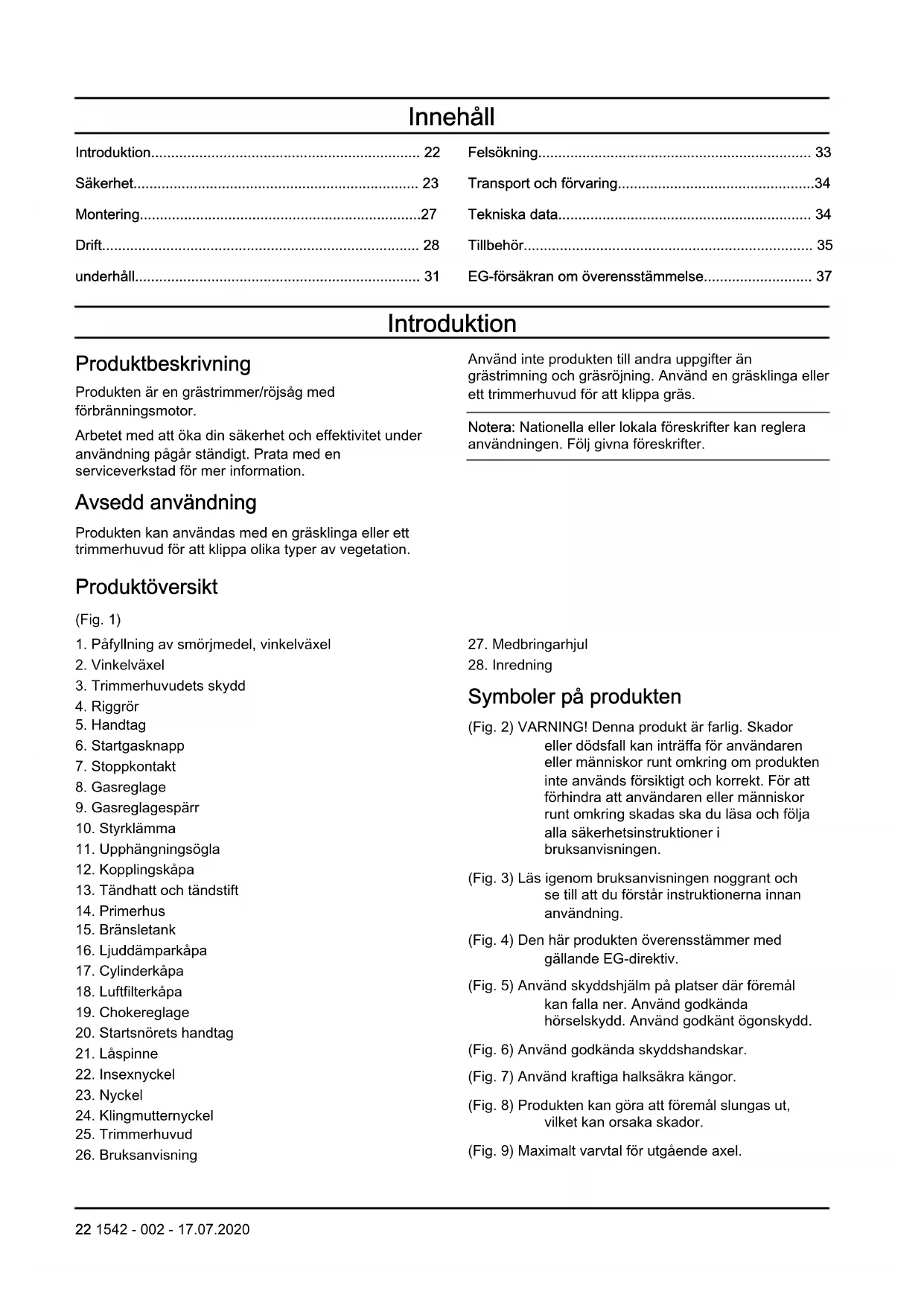

BRUKSANVISNING 333R Mark II HUSQVARNA

1. Påfyllning av smörjmedel, vinkelväxel

3. Trimmerhuvudets skydd

13. Tändhatt och tändstift

Symboler på produkten (Fig. 2) VARNING! Denna produkt är farlig. Skador eller dödsfall kan inträffa för användaren eller människor runt omkring om produkten inte används försiktigt och korrekt. För att förhindra att användaren eller människor runt omkring skadas ska du läsa och följa alla säkerhetsinstruktioner i bruksanvisningen. (Fig. 3) Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning. (Fig. 4) Den här produkten överensstämmer med gällande EG-direktiv. (Fig. 5) Använd skyddshjälm på platser där föremål kan falla ner. Använd godkända hörselskydd. Använd godkänt ögonskydd. (Fig. 6) Använd godkända skyddshandskar. (Fig. 7) Använd kraftiga halksäkra kängor. (Fig. 8) Produkten kan göra att föremål slungas ut, vilket kan orsaka skador. (Fig. 9) Maximalt varvtal för utgående axel. 22 1542 - 002 - 17.07.2020(Fig. 10) Håll ett avstånd på minst 15 m till personer och djur när du använder produkten. (Fig. 11) Risk för kast om skärutrustningen kommer i kontakt med ett föremål som det inte omedelbart skär av. Produkten kan skära av kroppsdelar. Håll ett avstånd på minst 15 m till personer och djur när du använder produkten. (Fig. 12) Bränslepumpblåsa. (Fig. 13) Riktning för att stänga choken. (Fig. 14) Riktning för att öppna choken. (Fig. 15) Emission av buller i miljön enligt EU-direktiv 2000/14/EG och New South Wales ”Protection of the Environment Operations (Noise Control) Regulation 2017”. Information om emission av buller finns på maskinens etikett och i avsnittet Tekniska data

Typskylten visar serienumret. yyyy är pro- duktionsåret och ww är produktionsveckan. Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader. Euro V-utsläpp VARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten. Produktansvar Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Säkerhet Säkerhetsdefinitioner Definitionerna nedan beskriver allvarlighetsgraden för varje signalord. VARNING: Personskador. OBSERVERA: Skador på produkten. Notera: Denna information gör produkten lättare att använda. Allmänna säkerhetsanvisningar VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd produkten på rätt sätt. Skador eller dödsfall är ett möjligt resultat av felaktig användning. Använd endast produkten för arbetsuppgifterna som finns i denna bruksanvisning. Använd inte produkten till andra uppgifter.

• Följ instruktionerna i denna bruksanvisning. Följ säkerhetssymbolerna och säkerhetsinstruktionerna. Om användaren inte följer instruktionerna och symbolerna är skador eller dödsfall ett möjligt resultat.

• Spara den här bruksanvisningen. Använd instruktionerna för att sätta ihop, använda och förvara din produkt i gott skick. Använd instruktionerna för korrekt installation av tillbehör och extrautrustning. Använd endast godkända tillbehör och extrautrustning.

• Använd inte en skadad produkt. Följ underhållsschemat. Utför endast det underhållsarbete som du hittar instruktioner om i den här bruksanvisningen. Godkända servicecenter måste göra allt annat underhållsarbete.

• Den här bruksanvisningen kan inte inkludera alla situationer som kan uppstå när du använder produkten. Var försiktig och använd sunt förnuft. Använd inte produkten eller utför underhåll på produkten om du inte är trygg med situationen. Tala med en produktexpert, din återförsäljare, din serviceverkstad eller ett godkänt servicecenter för att få information.

• Koppla ur tändstiftskabeln innan du monterar produkten, ställer undan produkten för förvaring eller utför underhåll.

• Använd inte produkten om den ändras från dess första specifikation. Byt inte ut en del av produkten utan tillverkarens godkännande. Använd endast delar som är godkända av tillverkaren. Skador eller dödsfall är ett möjligt resultat av felaktigt underhåll.

• Undvik att andas in rök från motorn. Långvarig inandning av motorns avgaser utgör en hälsorisk.

• Starta inte produkten inomhus eller nära brandfarligt material. Avgaserna är heta och kan medföra gnistor som kan orsaka brand. Otillräckligt luftflöde kan 1542 - 002 - 17.07.2020 23orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• När du använder denna produkt skapar motorn ett elektromagnetiskt fält. Det elektromagnetiska fältet kan orsaka skador på medicinska implantat. Tala med din läkare och tillverkaren av eventuella medicinska implantat innan du använder produkten.

• Låt inte barn använda produkten. Låt inte personer utan kännedom om instruktionerna använda produkten.

• Se till att du alltid övervakar en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.

• Lås in produkten på en plats där barn och obehöriga personer inte har åtkomst.

• Produkten kan skjuta ut föremål och orsaka skador. Följ säkerhetsinstruktionerna för att minska risken för personskador eller dödsfall.

• Lämna inte produkten när motorn är på.

• Användaren av produkten är ansvarig om en olycka inträffar.

• Kontrollera att delarna inte är skadade innan du använder produkten.

• Se till att du står minst 15 m från andra personer eller djur innan du använder produkten. Se till att personer i närheten vet att du kommer att använda produkten.

• Följ nationella eller lokala lagar. De kan förhindra eller minska produktens funktion under vissa förhållanden.

• Använd inte produkten om du är trött eller om du är påverkad av alkohol, droger eller läkemedel. Din syn, ditt omdöme eller kroppskontroll kan ha påverkats. Säkerhetsinstruktioner för drift

• Kontrollera att produkten är helt monterad innan du använder den.

• Innan du startar bör du flytta produkten 3 m från den plats där du fyllde på bränsletanken. Placera produkten på en plan yta. Se till att skärutrustningen inte vidrör marken eller andra föremål.

• Produkten kan orsaka att föremål skjuts ut, vilket kan orsaka skador på ögonen. Använd alltid godkänt ögonskydd när du använder produkten.

• Var försiktig, ett barn kan närma sig produkten utan din vetskap under användningen.

• Använd inte produkten om det finns personer i arbetsområdet. Stoppa produkten om en person går in i arbetsområdet.

• Se till att du alltid har kontroll över produkten.

• Använd inte produkten om du inte kan få hjälp om en olycka inträffar. Se alltid till att andra vet att du kommer att använda produkten innan du börjar använda produkten.

• Vänd dig inte om med produkten innan du kontrollerat att inga människor eller djur finns i säkerhetsområdet.

• Ta bort allt oönskat material från arbetsområdet innan du börjar. Om skärutrustningen träffar ett objekt kan objektet skjutas ut och orsaka personskada eller skador. Oönskat material kan lindas runt skärutrustningen och orsaka skador.

• Använd inte produkten i dåligt väder (dimma, regn, hård vind, risk för blixtnedslag eller andra väderförhållanden). Farliga situationer (t.ex. hala ytor) kan uppstå på grund av dåligt väder.

• Se till att du kan röra dig fritt och arbeta i en stabil position. (Fig. 16)

• Se till att du inte kan falla när du använder produkten. Luta dig inte när du använder produkten.

• Håll alltid produkten med båda händerna. Håll produkten på höger sida av kroppen. (Fig. 17)

• Använda produkten med skärutrustningen under midjehöjd.

• Om chokereglaget är i chokeläge när motorn startar börjar skärutrustningen rotera.

• Rör inte vid vinkelväxeln när motorn stannat. Vinkelväxeln är varm efter det att motorn stannat. Heta ytor kan orsaka skador.

• Stanna motorn innan du flyttar produkten.

• Lägg inte ned produkten om motorn är på.

• Innan du tar bort oönskat material från produkten måste du stänga av motorn och vänta tills skärutrustningen stannar. Låt skärutrustningen stanna innan du avlägsnar skärmaterialet. Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd alltid rätt personlig skyddsutrustning när du använder produkten. Den personliga skyddsutrustningen eliminerar inte risken för skador. Den personliga skyddsutrustningen minskar skadans allvarlighetsgrad om en olycka inträffar.

• Använd alltid godkänt ögonskydd när du använder produkten.

• Använd inte produkten barfota eller med öppna skor. Använd alltid kraftiga halksäkra kängor.

• Använd tjockare långbyxor.

• Om det är nödvändigt bör du använda godkända skyddshandskar.

• Använd hjälm om det finns en risk att föremål faller ned på huvudet.

• Använd alltid godkänt hörselskydd när du använder produkten. Oljud under en längre period kan leda till bullerorsakad hörselnedsättning.

• Se till att du har första hjälpen i närheten.

1542 - 002 - 17.07.2020Säkerhetsanordningar på produkten

• Se till att du regelbundet utför underhåll på produkten.

• Produktens livslängd ökar.

• Risken för olyckor minskar. Låt en auktoriserad återförsäljare eller ett godkänt servicecenter regelbundet undersöka produkten för att göra justeringar eller reparationer.

• Använd inte en produkt med skadad skyddsutrustning. Om produkten är skadad bör du tala med ett godkänt servicecenter. Dödmansgrepp Dödmansgreppet (A) förhindrar ofrivillig aktivering av gasreglaget (B). Tryck på gasreglagets låsning (A) för att lossa gasreglaget (B). När du släpper handtaget går dödmansgreppet (A) och gasreglaget (B) tillbaka till sina ursprungslägen. (Fig. 18) Två isolerade returfjädrar styr rörelsen. Det här innebär att gasreglaget (B) automatiskt är låst i tomgångsläget.

1. Se till att gasreglaget (B) är låst på tomgång när du

släpper gasreglagets låsning (A).

2. Tryck på gasreglagets låsning (A) och kontrollera att

den går tillbaka till sitt ursprungliga läge när du släpper den.

3. Tryck på gasreglaget (B) och kontrollera att det går

tillbaka till sitt ursprungliga läge när du släpper det. Starta motorn och ge sedan fullgas. Släpp gasreglaget (B) och titta om skärutrustningen stannar. Om skärutrustningen roterar med gasreglaget i tomgångsläge undersöker du tomgångsjusterskruven på förgasaren. Stoppkontakt Starta motorn. Kontrollera att motorn stängs av när stoppreglaget flyttas till stoppläget. (Fig. 19) Trimmerhuvudets skydd VARNING: Använd inte någon skärutrustning utan att godkänt skydd monterats. Om du monterar fel skydd eller ett skadat skydd kan det leda till allvarliga personskador. Skärutrustningens skydd förhindrar att lösa föremål skjuts ut mot användaren. Undersök om skärutrustningens skydd är skadat och byt ut det om så är fallet. Använd endast godkänt skydd för skärutrustningen. (Fig. 20) Kontrollera snabbutlösningsmekanismen VARNING: Använd inte en sele med defekt snabbutlösningsmekanism. Med snabbutlösningsmekanismen kan användaren snabbt ta bort produkten från selen vid en nödsituation.

2. Kontrollera om det finns skador, till exempel sprickor.

3. Lossa och koppla tillbaka

snabbutlösningsmekanismen för att säkerställa att den fungerar korrekt. (Fig. 21) Ljuddämpare (Fig. 22) Ljuddämparen håller ljudnivån till ett minimum och håller avgaserna borta från användaren.

• Använd inte en motor med defekt ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisken. Ha en brandsläckare i närheten.

• Kontrollera regelbundet att ljuddämparen sitter fast på produkten.

• Rör inte motorn eller ljuddämparen när motorn är på. Rör inte motorn eller ljuddämparen förrän en stund efter att motorn stannat. Heta ytor kan orsaka skador.

• En varm ljuddämpare kan orsaka brand. Var försiktig om du använder produkten nära brandfarliga vätskor eller ångor.

• Rör inte ljuddämparens delar om ljuddämparen är skadad. Delarna kan innehålla vissa cancerframkallande kemikalier. Fästa och ta bort låsmuttern VARNING: Stäng av motorn, använd skyddshandskar och var försiktig runt de vassa kanterna på skärutrustningen. Låsmuttern används för att låsa vissa typer av skärutrustning. Låsmuttern är vänstergängad.

• För att fästa, drag åt låsmuttern mot skärutrustningens svängriktning.

• Vid demontering av låsmuttern lossar du låsmuttern i samma riktning som rotationsriktningen för skärutrustningen.

• För att lösgöra och dra åt låsmuttern, använd en hylsnyckel med långt skaft. Pilen på bilden visar det område där du tryggt kan använda hylsnyckeln. (Fig. 23) VARNING: När du lossar och drar åt låsmuttern finns det risk för att skada sig på kniven. Du måste alltid se till att klingskyddet förhindrar skador på din hand när du gör detta. 1542 - 002 - 17.07.2020 25Notera: Se till att du kan inte vrida låsmuttern för hand. Byt muttern om nylonlåsningen inte har ett motstånd på minst 1,5 Nm. Låsmuttern ska bytas efter det att den skruvats på ca 10 gånger. Skärutrustning Använd rätt typ av skärutrustning och underhåll för att:

• Erhålla maximala skärprestanda.

• Öka livslängden på skärutrustningen.

• Följ anvisningarna för kontroll, underhåll och service för ljuddämparen.

• Använd endast det rekommenderade skyddet för skärutrustningen. Se Tekniska data. VARNING: Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar. Se kapitlet om Tekniska data. Se skärutrustningens anvisningar för korrekt laddning av trimmerlina och val av rätt diameter på trimmerlinan. VARNING: En felaktig skärutrustning kan öka risken för olyckor. VARNING: Stanna alltid motorn innan du arbetar med något på skärutrustningen. Denna fortsätter att rotera även sedan gasreglaget släppts. Kontrollera att skärutrustningen har stannat helt och ta bort tändhatten innan du börjar med något arbete på den. Skärutrustning

• Använd klingorna och gräsknivarna för att kapa kraftigt gräs. (Fig. 24)

• Använd trimmerhuvudet till att trimma gräset. (Fig. 25)

• En felaktigt filad eller skadad klinga ökar risken för olyckor. Håll klingans skärtänder väl och korrekt skärpta. Följ instruktionerna och använd rekommenderad filmall.

• Kontrollera skärutrustningen med avseende på skador och sprickbildning. Byt ut skadad skärutrustning.

• Använd endast skärutrustning tillsammans med de rekommenderade skydden. Se Tillbehör på sida 35

Trimmerhuvud VARNING: Se alltid till att trimmerlinan lindas hårt och jämnt runt trumman för att förhindra skadliga vibrationer. (Fig. 26)

• Använd endast rekommenderade trimmerhuvuden och trimmerlinor.

• Använd endast rekommenderade skärutrustningar.

• Mindre maskiner fordrar små trimmerhuvuden och vice versa.

• Trimmerlinans längd är viktig. En längre trimmertråd fordrar större motorstyrka än en kort, vid samma diameter på trimmertråden.

• Se till att den kniv som sitter på trimmerskyddet är intakt. Den används för att skära av trimmerlinan till rätt längd.

• Blötlägg trimmerlinan i vatten ett par dagar före användning för att öka livslängden. Gräsklinga och gräskniv

• Använd produkten med en godkänd gräsklinga. Använd inte en gräsklinga utan rätt installation av alla nödvändiga delar. Se till att installationen görs korrekt och att rätt delar används. Felaktig installation kan leda till att klingan flyger av och orsakar allvarliga skador på användaren eller människor i närheten.

• Använd skyddshandskar när du hanterar eller utför underhåll på klingan.

• Använd huvudskydd när du använder en produkt med en gräsklinga.

• Gräsklingor och gräsknivar används för att skära grovt gräs.

• Gräsklingan kan orsaka skada om den fortsätter att rotera efter det att motorn har stannat eller gasreglaget släpps. Se till att gräsklingan har slutat rotera helt innan något underhåll utförs.

• Stanna motorn innan du arbetar med skärutrustningen. Se till att skärutrustningen stannar helt. Ta bort kabeln från tändstiftet.

• Använd endast en godkänd skärutrustning eller en korrekt slipad klinga.

• Håll klingans skärtänder väl och korrekt skärpta.

• Använd inte en skadad skärutrustning.

• Fäst transportskyddet på gräsklingan när du transporterar eller förvarar produkten. Kast

• Ett kast är en plötslig rörelse av produkten åt sidan, framåt eller bakåt. Kast inträffar när gräsklingan träffar föremål som inte kan klippas. I områden där det inte är lätt att se det material som klipps ökar risken för kast.

• När ett kast inträffar finns det en risk att produkten eller användaren rör sig ur läge. En klinga som rör sig kan träffa människor i närheten och det finns risk för personskador.

• Om en klinga är böjd, har sprickor, är trasig eller skadad ska den kasseras.

• Använd en vass klinga. Risken för kast ökar när en klinga inte är vass.

• Starta inte produkten om det finns bränsle eller motorolja på produkten. Ta bort det oönskade bränslet/oljan och låt produkten torka. Ta bort oönskat bränsle från produkten.

• Om du spillt bränsle på kläderna skall dessa bytas omedelbart.

• Se till att inte få bränsle på kroppen, det kan orsaka personskador. Om du får bränsle på kroppen använder du tvål och vatten för att ta bort bränslet.

• Starta inte motorn om du spiller olja eller bränsle på produkten eller på kroppen.

• Starta inte produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.

• Var försiktig med bränsle. Bränsle är brandfarligt och ångorna är explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bränsleångor då det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.

• Rök inte i närheten av bränslet eller motorn.

• Placera inga varma föremål i närheten av bränslet eller motorn.

• Fyll inte på bränsle när motorn är på.

• Se till att motorn har svalnat innan du fyller på bränsle.

• Innan du fyller på bränsle bör du öppna bränsletanklocket långsamt och försiktigt släppa på trycket.

• Fyll inte på bränsle i motorn inomhus. Otillräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• Dra åt tanklocket försiktigt, annars kan brand uppstå.

• Flytta produkten minst 3 m från den plats där du fyllde på tanken innan du startar den.

• Fyll inte på med för mycket bränsle i bränsletanken.

• Kontrollera att läckage inte kan uppstå när du flyttar produkten eller bränslebehållaren.

• Placera inte produkten eller bränslebehållaren där det finns öppen eld, gnistor eller tändlågor. Se till att det inte finns någon öppen eld i förvaringsutrymmet.

• Använd endast godkända behållare när du flyttar bränslet eller ställer undan bränslet för förvaring.

• Töm bränsletanken före långtidsförvaring. Följ lokala lagar om var du kan kasta bränsle.

• Rengör produkten före långtidsförvaring.

• Ta bort tändstiftskabeln innan du ställer undan produkten för förvaring så att motorn inte oavsiktligt startar. Säkerhetsinstruktioner för underhåll

• Om du inte kan justera tomgångsvarvtalet så att skärutrustningen stannar bör du tala med ditt servicecenter. Använd inte produkten förrän den är korrekt inställd eller reparerad. Montering VARNING: Läs säkerhetskapitlet innan du monterar produkten. Montera huvuddelen

1. Anslut motorn (A) till röret (B) med fyra skruvar (C).

(Fig. 27) Montera styret och gasreglaget

1. Montera styret i styrklämman på riggröret. (Fig. 28)

2. Montera styrklämmans övre del på styret. Se till att

klämman är monterad på styrets räfflade del. Se bilden.

3. Ta på dig selen och häng produkten i

4. Gör nu en sista justering så att produkten sitter

bekvämt när den hänger i selen. (Fig. 29)

5. Dra åt skruvarna.

Ansluta gasvajern och vajern till stoppkontakten

1. Ta bort luftfilterkåpan.

2. Montera gasvajern (A) genom förgasarfästet (B).

4. Placera spårfästet (D) på förgasaren. Nu hålls det

försänkta hålet (E) för kabelskon (F) borta från justerhylsan för gasvajern (C). (Fig. 31)

5. Vrid förgasarens gashävarm och för gasvajern (A)

genom spåret i spårfästet.

6. Se till att kabelskon (F) faller ned i det försänkta

7. Manövrera gasreglaget några gånger för att se till att

det fungerar korrekt.

8. Justera justerhylsan för gasvajern (C).

a) Se till att stoppet på förgasarens gashävarm kommer i kontakt med gasstoppet på rätt sätt. b) Se till att vajern hålls1–2 mm mellan kabelskon (F) och spårfästet när gasreglaget är helt intryckt. (Fig. 32)

9. När gasvajern (A) är korrekt justerad, dra åt

från motorn. (Fig. 33)

11. Installera luftfilterkåpan.

1542 - 002 - 17.07.2020 27Montera klingskydd och gräsklinga OBSERVERA: Använd endast godkänt skydd för klingorna. Se Tillbehör på sida

1. Sätt fast klingskyddet/skärutrustningsskyddet (A) på

riggröret och dra åt med bulten (L). (Fig. 34)

2. Installera medbringarhjulet (B) på den utgående

3. Vrid den utgående axeln tills ett av hålen i

medbringarhjulet är mitt för motsvarande hål i växelhuset.

4. För in låspinnen (C) i hålet så att riggröret låses.

5. Placera kniven (D), stödflänsen (G) och stödkoppen

(F) på den utgående axeln.

6. Placera stödkoppen (F) på den utgående axeln med

den sida som inte är platt mot kniven.

7. Montera muttern (E). Håll skiftnyckelns skaft så nära

klingskyddet som möjligt. För att dra åt muttern måste du vrida skiftnyckeln i motsatt rotationsriktning. Muttern dras åt med ett moment av 35–50 Nm (3,5–5 kpm). (Fig. 35) Notera: Vänstergängad. Installera klingor och trimmerhuvud VARNING: Använd endast godkänt skydd för klingorna. Se sidan 35 . Ett defekt skydd kan orsaka skador. VARNING: Om du använder produkten med en gräsklinga installerar du först rätt styre, klingskydd och sele. VARNING: Om du inte installerar klingorna rätt kan det orsaka skador.

1. Se till att den lyfta delen av medbringarhjulet/

stödflänsen hamnar rätt i det mittersta hålet på klingorna.

2. Montera klingorna. (Fig. 36)

Montera hållaren på skärutrustningsskyddet

1. montera hållaren (B) på skärutrustningsskyddet (A).

Montering av trimmerskydd och trimmerhuvud

1. Fäst skyddet (A) på riggröret med bultarna (L). Se till

att använda rätt skydd och rätt trimmerhuvud. (Fig. 38)

2. Fäst medbringarhjulet (B) och stödflänsen (G) på

den utgående axeln. (Fig. 39)

3. Vrid den utgående axeln tills hålet i medbringarhjulet

är mitt för hålet i växelhuset.

4. För in låspinnen (C) i hålet så att riggröret låses.

5. Vrid trimmerhuvudet (H) moturs. (Fig. 40)

6. Gör på motsatt sätt när du demonterar.

Justera selen VARNING: Produkten måste alltid kopplas fast ordentligt i selen. Använd inte en defekt sele.

1. Sätt på dig selen.

2. Koppla produkten till selen.

3. Justera selen för att få bästa arbetsställning.

4. Justera sidoremmarna så att produktens vikt är

jämnt fördelad på axlarna. (Fig. 42)

5. Justera selen så att skärutrustningen blir parallell

med marken. (Fig. 43)

6. Låt skärutrustningen vila lätt mot marken. Justera

selfästet för att balansera produkten på rätt sätt. (Fig. 44) Notera: Om du använder en gräsklinga måste den balansera cirka 10 cm ovanför marken. Drift VARNING: Läs och förstå säkerhetskapitlet innan du använder produkten. Bränsle Så använder du bränsle OBSERVERA: Denna produkt har en tvåtaktsmotor. Använd en blandning av bensin och tvåtaktsmotorolja. Se till att använda rätt mängd olja i blandningen. Ett felaktigt blandningsförhållande av bensin och olja kan skada motorn. 28 1542 - 002 - 17.07.2020Bensin OBSERVERA: Använd inte bensin med ett oktantal lägre än 90 RON (87 AKI). Det kan orsaka skador på produkten. OBSERVERA: Använd inte bensin med mer än 10 % etanol (E10). Det kan orsaka skador på produkten. OBSERVERA: Använd inte blyad bensin. Det kan orsaka skador på produkten.

• Använd alltid ny blyfri bensin med ett oktantal på minst 90 RON (87 AKI) och med mindre än 10 % etanol (E10).

• Använd bensin med ett högre oktantal om du ofta använder produkten vid kontinuerligt högt motorvarvtal.

• Använd alltid en blandning av blyfri bensin/olja av god kvalitet. Tvåtaktsmotorolja

• Använd endast tvåtaktsmotorolja av hög kvalitet, särskilt HUSQVARNA tvåtaktsmotorolja. Använd endast olja för en luftkyld motor.

• Blandningsförhållande 50:1 (2 %).

• Olja av låg kvalitet och högt olje-/bränsleförhållande kan minska katalysatorns livslängd.

• Rådfråga en återförsäljare när du väljer olja.

• Om Husqvarna tvåtaktsolja inte finns tillgänglig kan annan tvåtaktsolja av hög kvalitet och som är avsedd för luftkylda motorer användas. Kontakta din återförsäljare när du väljer olja.

• Använd inte tvåtaktsolja för vattenkylda utombordsmotorer. Den tvåtaktsoljan kallas ibland för utombordarolja. Bensin, liter Olja, liter 2 % (50:1) 5 0,1 10 0,2 15 0,3 20 0,4 Så gör du bränsleblandningen Notera: Använd alltid en ren bränslebehållare när du blandar bränslet. Notera: Blanda inte mer bränsleblandning än för 30 dagar.

1. Tillsätt hälften av bensinen.

2. Tillsätt all olja.

3. Skaka bränsleblandningen så att innehållet blandas.

4. Tillsätt resten av bensinen.

5. Skaka bränsleblandningen så att innehållet blandas.

6. Fyll bränsletanken.

Så tillsätter du bränsle VARNING: Rök inte och ställ inga varma föremål i närheten av bränsle. Innan du fyller på bränsle ska du stanna motorn och låta den svalna i några minuter. VARNING: När du fyller på bränsle ska du öppna tanklocket långsamt för att släppa ut oönskat tryck. VARNING: När du har tankat drar du åt tanklocket försiktigt. Flytta bort maskinen från tankområdet och strömkällan innan du startar motorn.

• Använd bränslebehållare med överfyllnadsskydd.

• Se till att området i närheten av bränsletanklocket är rent. Föroreningar i tanken kan orsaka driftstörningar.

• Skaka bränslebehållaren innan du tillsätter bränsleblandningen i bränsletanken. Så startar och stoppar du Undersökning före start

1. Genomsök produkten efter saknade, skadade, lösa

2. Undersök muttrar, skruvar och bultar.

3. Undersök trimmerhuvudet eller kniven.

4. Undersök låsmuttern. Se till att låsmuttern har ett

minsta låsmoment på 1,5 Nm. Dra åt låsmuttern till 35-50 Nm.

5. Undersök luftfiltret.

6. Undersök gasreglagets låsning och gasreglaget.

7. Undersök stoppkontakten.

8. Genomsök produkten efter bränsleläckor.

Så startar du en kall motor VARNING: Innan du startar produkten ska du montera hela kopplingskåpan och riggröret. Den lösa kopplingen kan orsaka personskador. Använd handskar. VARNING: Flytta bort produkten från tankområdet och strömkällan. Placera den 1542 - 002 - 17.07.2020 29på en plan yta. Se till att inga föremål vidrör skärutrustningen. VARNING: Se till att inga obehöriga personer befinner sig inom arbetsområdet. Annars finns risk för allvarliga personskador. Säkerhetsavståndet är 15 meter.

1. Sätt stoppkontakten i startläge.

2. Tryck på bränslepumpen tio gånger. (Fig. 45)

3. Flytta chokereglaget till chokeläge. (Fig. 46)

4. Håll produkten mot marken. Dra långsamt ut linan

med höger hand tills du känner ett motstånd. Dra snabbt och kraftfullt i linan. Fortsätt tills du hör att motorn startar. (Fig. 47) Notera: Vira inte startsnöret runt handen. OBSERVERA: Dra inte ut hela startsnöret. Håll i starthandtaget när det är helt utdraget. Underlåtenhet att följa dessa instruktioner kan orsaka skada på motorn.

5. Skjut chokereglaget till körläge och dra i startsnöret

tills motorn går igång.

6. Dra lätt i gasreglaget och låt motorn gå med lågt

varvtal i 60 sekunder. VARNING: Vidrör inte skyddet. Det kan orsaka brännskador på huden och ge elektriska stötar om tändhatten är skadad. Använd aldrig en produkt med defekt tändhatt. Starta motorn när den är varm ()

1. Sätt stoppkontakten i startläge.

2. Tryck på bränslepumpen tio gånger. (Fig. 45)

3. Skjut chokereglaget till körläge och dra i startsnöret

tills motorn går igång. Stoppa

• Tryck ned stoppreglaget för att stoppa motorn. (Fig. 19) Så använder du grästrimmern OBSERVERA: Se till att du bromsar ner motorn till tomgångsvarvtal efter varje användning. En längre period med fullgas utan belastning på motorn kan orsaka motorskada. Notera: Rengör skyddet till trimmerhuvudet när du sätter fast en ny trimmerlina för att förhindra vibrationer. Undersök andra delar av trimmerhuvudet och rengör om det behövs. Allmänna arbetsinstruktioner VARNING: Var försiktig när du kapar ett träd som är i spänning. Det kan fjädra tillbaka till sitt normala läge före eller efter snittet och träffa dig eller produkten och orsaka skador.

• Rensa ett öppet utrymme i ena änden av arbetsområdet, och börja arbeta därifrån.

• Rör dig i ett regelbundet mönster över arbetsområdet. (Fig. 48)

• För produkten helt till vänster och höger, för att rensa en bredd på 4–5 m under varje varv.

• Rensa en längd på 75 m innan du vänder och går tillbaka. Flytta med dig bränsledunken när du går vidare.

• Rör dig i den riktning där du inte behöver gå över diken och hinder mer än nödvändigt.

• Rör dig i den riktning där vinden gör att den klippta vegetationen faller i det rensade området. (Fig. 49)

• Rör dig längs med sluttningar, inte upp och ner. Avlägsna gräs med en gräsklinga

1. Stå med fötterna isär när du använder produkten.

Stå stadigt med fötterna på marken.

2. Lägg stödkoppen lätt mot marken. Detta förhindrar

att klingan nuddar marken.

3. Använd en sidorörelse från höger till vänster.

Använd klingans vänstra sida (mellan klockan 8 och

12) för att klippa. (Fig. 50)

4. Vinkla klingan åt vänster när du rensar gräs.

Notera: Gräset samlas då i en rad.

5. Gör en sidorörelse från vänster till höger vid

7. Rör dig framåt och stå stadigt med fötterna på

9. Ta bort produkten från klämman på selen.

10. Ställ produkten på marken.

11. Samla upp det klippta materialet.

Rensa (Fig. 51) För att uppnå bästa möjliga resultat:

• Håll trimmern så att trimmerhuvudet befinner sig precis ovanför marken.

• Luta trimmerhuvudet något vinklat.

• Låt trimmertrådens ände slå mot marken runt föremål

1. Håll trimmerhuvudet strax ovanför marken och luta

det. Tryck inte ned trimmerlinan i gräset. (Fig. 52)

2. Minska längden på trimmerlinan med 10–12 cm.

3. Minska motorns varvtal för att minska risken för

4. Använd 80 % gas när du klipper gräset nära föremål.

(Fig. 53) Klippa gräset

1. Se till att grästrimmerlinan är parallell med marken

när du klipper. (Fig. 54)

2. Tryck inte ned trimmerhuvudet mot marken. Marken

och produkten kan skadas.

3. Låt inte trimmerhuvudet vidröra marken oavbrutet,

det kan orsaka skador på trimmerhuvudet.

4. Använd fullgas när du flyttar produkten från sida till

sida för att klippa gräset. Se till att grästrimmerlinan är parallell med marken. (Fig. 55) Sopa gräset Luftflödet från den roterande trimmerlinan kan användas för att ta bort klippt gräs från ett område.

1. Håll trimmerhuvudet och dess trimmerlina parallellt

mot och ovanför marken.

3. För trimmerhuvudet från sida till sida och sopa bort

gräset. VARNING: Rengör trimmerhuvudets kåpa varje gång du monterar ny trimmerlina för att förhindra obalans och vibrationer i handtagen. Gör även en kontroll av andra delar av trimmerhuvudet och rengör det vid behov. Så byter du trimmerlinan Se sista sidan i den här användarhandboken. underhåll VARNING: Läs och förstå säkerhetskapitlet innan du rengör, reparerar eller utför underhåll på produkten. Underhållsschema Se till att du följer underhållsschemat. Intervallen beräknas utifrån daglig användning av produkten. Intervallen är annorlunda om du inte använder produkten varje dag. Utför endast det underhållsarbete som finns i den här bruksanvisningen. Tala med ett godkänt servicecenter om andra underhållsarbeten som inte finns i den här bruksanvisningen. Underhållsschema Dagligen Varje vecka Varje månad Rengör utvändiga ytor. √ Rengör luftfiltret. Byt ut filtret vid behov. √ Kontrollera selen. √ Kontrollera gasreglagespärrens och gasreglagets funktion. √ Kontrollera handtaget och styret. √ Kontrollera stoppkontakten. √ Kontrollera skydden. √ Kontrollera att kniven är vass och inte skadad. Montera kniven korrekt i mittläget.

Kontrollera trimmerhuvudet. √ Kontrollera skärutrustningen och se till att den inte går på tomgång. √ Kontrollera skärutrustningens låsmutter. √ Kontrollera att inget bränsleläckage finns från motor, tank eller bräns- leledningar.

Kontrollera knivens transportskydd. √ Kontrollera muttrarna och skruvarna. √ 1542 - 002 - 17.07.2020 31Underhållsschema Dagligen Varje vecka Varje månad Kontrollera startsnörets handtag och startsnöret. √ Kontrollera avvibreringselementen. √ Rengör förgasarens utvändiga del och intilliggande områden. √ Rengör tändstiftet utvändigt. Demontera det och kontrollera elektro- davståndet. Justera avståndet till 0,6/–0,7 mm eller byt tändstift. Mon- tera en dämpare på tändstiftet.

Rengör kylsystemet. √ Kontrollera smörjmedlet till vinkelväxeln. Fyll på vid behov. √ Rengör ljuddämparen. √ Kontrollera koppling, kopplingsfjädrar och kopplingstrumma. Byt om nödvändigt hos godkänt servicecenter.

Kontrollera alla kablar och anslutningar. √ Byt ut tändstiftet. √ Justera förgasaren Vid provkörning på fabrik grundinställs förgasaren. Justeringen ska utföras av en utbildad person. Kontrollera ljuddämparen VARNING: Använd inte en produkt som har en defekt ljuddämpare. Byt alltid en defekt ljuddämpare. VARNING: Risk för brännskada eller brand. Ljuddämpare med katalysator blir mycket heta under drift. VARNING: Brandfara. Ljuddämparen minskar ljudnivån och skiljer avgaserna från användaren. Avgaserna är heta och kan innehålla gnistor. OBSERVERA: Vid eventuella skador på gnistskyddet ska detta bytas. Använd inte produkten om gnistskyddet på ljuddämparen saknas eller är defekt. OBSERVERA: Om gnistskyddet blockeras blir produkten för varm. Det orsakar skada på cylinder och kolv.

1. Se till att ljuddämparen inte är skadad.

2. Se till att ljuddämparen sitter fast ordentligt på

produkten. Så justerar du tomgångsvarvtalet

• Se till att luftfiltret är rent. Skärutrustningen får inte rotera på tomgångsvarvtal.

• Justera tomgångsvarvtalet med justerskruven T som är märkt med "T".

• Tomgångsvarvtalet är korrekt när motorn arbetar jämnt i alla positioner. Tomgångsvarvtalet ska vara lägre än det varvtal då skärutrustningen börjar rotera. VARNING: Prata med distributören eller ditt servicecenter om tomgångsvarvtalet inte kan justeras så att skärutrustningen stannar. Använd inte produkten förrän den är korrekt inställd eller reparerad.

1. Vrid tomgångsjusterskruven medurs tills

skärutrustningen börjar rotera.

2. Vrid tomgångsjusterskruven moturs tills

skärutrustningen stannar. (Fig. 56) Kylsystem Produkten har ett kylsystem som håller nere arbetstemperaturen. Kylsystemet har: (Fig. 57)

• Flänsar på svänghjulet (A)

• Kylflänsar på cylindern (B)

• Platta (E) Så rengör du kylsystemet VARNING: Ett smutsigt eller igensatt kylsystem orsakar överhettning. Det leder till skador på kolv och cylinder. 32 1542 - 002 - 17.07.20201. Rengör kylsystemets delar med en borste minst en gång i veckan. Luftfilter

• Rengör filtret med 25 timmars intervall. Rengör oftare vid behov.

• Ställ chokereglaget i chokeläge. (Fig. 58) Rengöring av luftfiltret OBSERVERA: Rengör alltid ett luftfilter som är skadat, mycket smutsigt eller indränkt med bränsle. Om du använder ett luftfilter under en längre tid går det inte att få det helt rent. Byt ut luftfiltret mot ett nytt med jämna mellanrum.

1. Flytta chokereglaget uppåt för att stänga

3. Ta bort filtfiltret och luftfiltret.

4. Slå lätt med handflatan mot filtfiltret eller använd luft

för att rengöra filtfiltret.

5. Kontrollera gummitätningens yta. Byt ut filtret på

gummitätningen om det är skadat.

6. Rengör luftfiltret med hjälp av varmt tvålvatten.

OBSERVERA: Se till att hålla filtfiltret torrt. Vatten skadar filtfiltret.

7. Använd Husqvarna tvåtaktsolja för att olja in filtret.

Var noga med att ta bort överflödig olja innan du sätter tillbaka luftfiltret. OBSERVERA: Använd inte bensin eller olja avsedd för fyrtaktsmotorer.

8. Byt ut luftfiltret om det är för smutsigt för att rengöra

helt. Byt alltid ut ett skadat luftfilter.

9. Rengör även insidan av filterkåpan. Använd luft eller

10. Se till att luftfiltret är torrt innan du monterar det.

Bränslefilter Om motorn får för lite bränsle ska du kontrollera att locket på bränsletanken och bränslefiltret (A) inte är igensatta. (Fig. 60) Så tillsätter du fett i vinkelväxeln Kontrollera att vinkelväxeln är fylld till 3/4 med vinkelväxelfett. (Fig. 61) Så undersöker du tändstiftet OBSERVERA: Använd alltid rekommenderad tändstiftstyp. Fel typ av tändstift kan orsaka skador på produkten.

• Undersök tändstiftet om motorn har låg effekt, är svår att starta eller inte fungerar korrekt vid tomgångsvarvtal.

• Följ dessa instruktioner om du vill minska risken för oönskat material på tändstiftets elektroder: a) Se till att tomgångsvarvtalet är korrekt justerat. b) Se till att bränsleblandningen är korrekt. c) Se till att luftfiltret är rent.

• Om tändstiftet är smutsigt rengör du det och ser till att elektrodavståndet är korrekt, se Tekniska data på sida 34 . (Fig. 62)

• Byt ut tändstiftet vid behov. Fila gräskniv och gräsklinga

1. Fila gräskniv och gräsklinga med en enkelgradig

2. Fila alla kanterna på gräskniven och klingan lika

mycket för att behålla balansen. (Fig. 63) Felsökning Misslyckad start Kontrollera Möjlig orsak Lösning Stop-knapp Stoppläge Ställ stoppkontakten i startläge. Starthakar Bindande star- thakar Justera eller byt ut starthakarna. Rengör runt starthakarna. Kontakta en godkänd serviceverkstad. 1542 - 002 - 17.07.2020 33Misslyckad start Kontrollera Möjlig orsak Lösning Bränsletank Fel bränsle på- fyllt. Töm den och använda rätt bränsle. Förgasare Fel tomgångs- varvtal. Justera tomgångsvarvtalet med hjälp av T-skruven. Tändstift (ingen gnista) Tändstiftet är smutsigt eller vått. Se till att tändstiftet är torrt och rent. Fel elektrodav- stånd. Rengör tändstiftet. Kontrollera att elektrodavståndet är korrekt. Se till att tändstif- tet har en dämpare. Se tekniska data för korrekt elektrodavstånd. Tändstift Löst tändstift. Dra åt tändstiftet. Motorn startar men fortsätter inte gå Kontrollera Möjlig orsak Lösning Bränsletank Fel bränsle på- fyllt. Töm den och använda rätt bränsle. Förgasare Motorn går inte på tomgång på rätt sätt. Vänd dig till en serviceverkstad. Luftfilter Igensatt luftfil- ter. Rengör luftfiltret. Transport och förvaring

• Skydda utrustningen vid transport för att undvika skador och olyckor.

• Förvara produkten och utrustningen i ett torrt och frostfritt utrymme.

• Använd rätt skyddshölje på produkten så att fukt inte hålls kvar.

• Se till att produkten är ordentligt fastsatt under transport. Tekniska data 333R Mark II Motor Cylindervolym, cm

32,6 Tomgångsvarvtal, varv/min 3 000±300 Rekommenderat högsta varvtal, varv/min 9 100 Varvtal på utgående axel, varv/min 6 700 34 1542 - 002 - 17.07.2020333R Mark II Max. motoreffekt enligt ISO 8893, kW/hk vid varv/min 1,0/1,3 vid 7 000 Bränsle-/smörjsystem Tändstift NGK BPMR7A/HQT-1 Elektrodavstånd, mm 0,6–0,7 Bränsle-/smörjsystem Bränsletankvolym, l/cm

Ljudeffektnivå, uppmätt dB(A) 106,9 Ljudeffektnivå, garanterad L

dB(A) 108 Ljudnivåer

Ekvivalent ljudtrycksnivå vid användarens öra, dB(A): Utrustad med trimmerhuvud 96,9 Vibrationsnivåer

Ekvivalent vibrationsnivå, a hv,eq Utrustad med trimmerhuvud, vänster/höger handtag, m/s

6,1/6,2 Tillbehör 333R Mark II Godkända till- behör Typ Trimmerhuvu- dets skydd Gräsklinga/ gräskniv Multi 330-2 (Ø 330 2 tänder) 593 70 66-01 Multi 255-3 (Ø 255 3 tänder) 593 70 66-01 Grass 275-4 (Ø 275 4-tänder) 593 70 66-01 Grass 255-4, 1 tum (Ø 255, 4 tänder) 593 70 66-01 Trimmerhuvud 593707601 593 70 66-01

Emission av buller till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG. Rapporterad ljudeffektnivå för maskinen har uppmätts med den originalskärutrustning som ger den högsta nivån. Skillna- den mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten också inkluderar spridning i mätresultatet och variationen mellan olika maskiner av samma modell enligt direktiv 2000/14/EG.

Rapporterade data för ekvivalent ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardavvi- kelse) på 2,5 dB(A).

Rapporterade data för ekvivalent vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 1,5 m/s

1542 - 002 - 17.07.2020 35Stödkopp Fast – 36 1542 - 002 - 17.07.2020EG‐försäkran om överensstämmelse EG‐försäkran om överensstämmelse Utfärdarens namn: Husqvarna AB, 561 82 Huskvarna, Sverige, tel: +46-36-146500. Husqvarna AB tar ensamt ansvar för objektet som är föremål för den här deklarationen: Trimmer och/eller röjsåg som drivs av bensin, plattform(ar) GZ32B som representerar modell(er) Husqvarna 333R Mark II, från 2019 års serienummer och framåt. Plattformens och modellens nummer anges tydligt på typskylten tillsammans med året och efterföljande serienummer. Objektet som är föremål för ovanstående deklaration motsvarar föreskrifterna i Rådets direktiv:

• av den 17 maj 2006 ”angående maskiner” 2006/42/EG

• av den 26 februari 2014 ”angående elektromagnetisk kompatibilitet” 2014/30/EU

• av den 8 maj 2000 ”angående emission av buller i miljön” 2000/14/EG

1542 - 002 - 17.07.2020Beskyttelsesanordninger på produktet

• Ribber på svinghjulet (A)

• Pass på at du alltid har kontroll over produktet.

2. Installer medbringerhjulet (B) på den utgående

utgående akselen. (Fig. 39)

10. Sett produktet på bakken.

produktet kan bli skadet.
