HASZNÁLATI ÚTMUTATÓ 333R Mark II HUSQVARNA

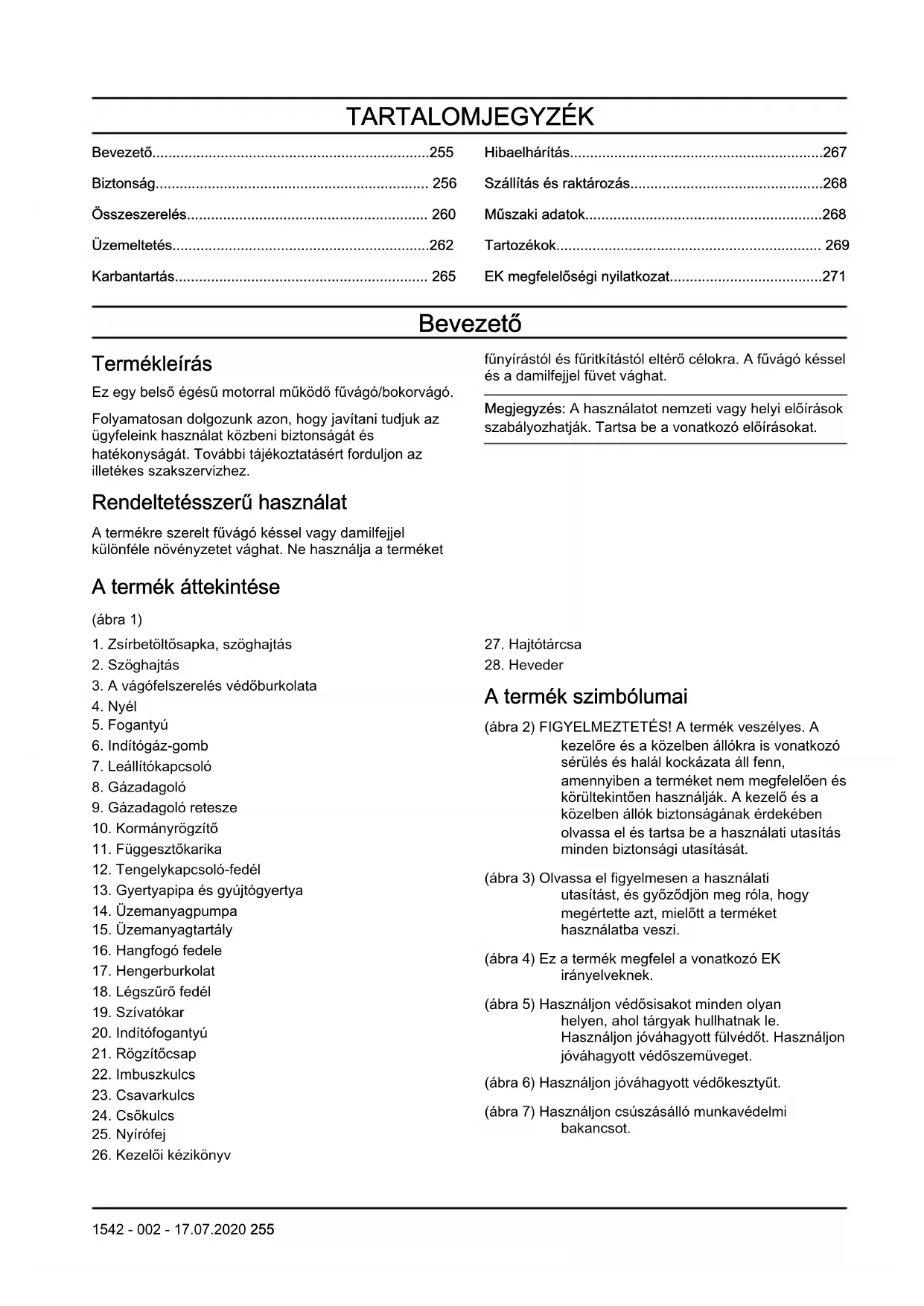

• Bevezető p. 255
• Biztonság p. 256
• Összeszerelés p. 260
• Üzemeltetés p. 262
• Karbantartás p. 265
• Hibaelhárítás p. 267
• Szállítás és raktározás p. 268
• Műszaki adatok p. 268
• Tartozékok p. 269
• EK megfelelőségi nyilatkozat Bevezető Termékleírás Ez egy belső égésű motorral működő fűvágó/bokorvágó. Folyamatosan dolgozunk azon, hogy javítani tudjuk az ügyfeleink használat közbeni biztonságát és hatékonyságát. További tájékoztatásért forduljon az illetékes szakszervizhez. Rendeltetésszerű használat A termékre szerelt fűvágó késsel vagy damilfejjel különféle növényzetet vághat. Ne használja a terméket fűnyírástól és fűritkítástól eltérő célokra. A fűvágó késsel és a damilfejjel füvet vághat. Megjegyzés: A használatot nemzeti vagy helyi előírások szabályozhatják. Tartsa be a vonatkozó előírásokat. A termék áttekintése (ábra 1) p. 271

1. Zsírbetöltősapka, szöghajtás

3. A vágófelszerelés védőburkolata

9. Gázadagoló retesze

12. Tengelykapcsoló-fedél

13. Gyertyapipa és gyújtógyertya

15. Üzemanyagtartály

26. Kezelői kézikönyv

A termék szimbólumai (ábra 2) FIGYELMEZTETÉS! A termék veszélyes. A kezelőre és a közelben állókra is vonatkozó sérülés és halál kockázata áll fenn, amennyiben a terméket nem megfelelően és körültekintően használják. A kezelő és a közelben állók biztonságának érdekében olvassa el és tartsa be a használati utasítás minden biztonsági utasítását. (ábra 3) Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket használatba veszi. (ábra 4) Ez a termék megfelel a vonatkozó EK irányelveknek. (ábra 5) Használjon védősisakot minden olyan helyen, ahol tárgyak hullhatnak le. Használjon jóváhagyott fülvédőt. Használjon jóváhagyott védőszemüveget. (ábra 6) Használjon jóváhagyott védőkesztyűt. (ábra 7) Használjon csúszásálló munkavédelmi bakancsot. 1542 - 002 - 17.07.2020 255(ábra 8) A termék tárgyakat repíthet szét, amelyek sérülést okozhatnak. (ábra 9) A kimenőtengely maximális fordulatszáma. (ábra 10) A termék használata közben tartson legalább 15 méteres távolságot az emberektől és az állatoktól. (ábra 11) Késlökés veszélye, ha a vágószerkezet akadályba ütközik. A termék akár testrészeket is levághat. A termék használata közben tartson legalább 15 méteres távolságot az emberektől és az állatoktól. (ábra 12) Üzemanyagpumpa. (ábra 13) A szívató zárási iránya. (ábra 14) A szívató nyitási iránya. (ábra 15) A 2000/14/EK számú európai irányelvnek és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017” irányelvének megfelelő környezeti zajszennyezés. A zajszennyezésre vonatkozó adatok a gép címkéjén és a Műszaki adatok című fejezetben találhatók. ééééhhxxx

A típustáblán megtalálható a sorozatszám. éééé a gyártási év, hh pedig a gyártási hét. Megjegyzés: A terméken szereplő többi jelölés/címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik. Euro V. kibocsátási norma FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági fogalommeghatározások Az alábbi fogalommeghatározások az egyes figyelmeztetésekhez tartózó, lehetséges veszélyek súlyosságát határozzák meg. FIGYELMEZTETÉS: Személyi sérülés veszélye. VIGYÁZAT: A termék károsodásának veszélye. Megjegyzés: Ezek az információk a termék használatát könnyítik meg. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Használja a terméket megfelelően. A nem megfelelő használat súlyos, akár halálos sérüléssel is járhat. A terméket csak a kézikönyvben ismertetett feladatokra használja. Ne használja a terméket egyéb feladatokra.

• Tartsa be a kézikönyvben olvasható utasításokat. Vegye figyelembe a biztonsági jelzéseket és tartsa be a biztonsági utasításokat. Ha a kezelő nem az utasítások és a szimbólumok szerint jár el, anyagi kár, személyi sérülés, akár halál is bekövetkezhet.

• Őrizze meg a kézikönyvet. Használja az utasítást a termék összeszereléséhez, működtetéséhez és a megfelelő üzemállapot fenntartásához. Használja az utasítást a kiegészítők és tartozékok megfelelő felszereléséhez. Csak jóváhagyott kiegészítőt és tartozékot használjon.

• Ne használjon sérült terméket. Tartsa be a karbantartási ütemtervet. Csak olyan karbantartási munkát végezzen, amire a kézikönyvben utasítást talál. Az összes többi karbantartási munkát bízza a hivatalos szakszervizre.

• A kézikönyv nem tartalmazhatja minden olyan helyzet leírását, ami a termék használata során előfordulhat. Legyen körültekintő és hagyatkozzon a józan eszére. Ne működtesse a terméket és ne végezzen rajta karbantartást, ha nem biztos a dolgában. Kérjen tájékoztatást a termék szakértőjétől, a forgalmazótól, szervizműhelytől vagy a hivatalos márkaszerviztől.

• Húzza le a gyertyapipát, mielőtt a termék összeszerelésébe kezd, elteszi vagy karbantartásba kezd.

• Ne használja a terméket, ha megváltozott az eredeti specifikációja. Ne cseréljen a terméken alkatrészt a gyártó jóváhagyása nélkül. Kizárólag a gyártó által 256 1542 - 002 - 17.07.2020jóváhagyott alkatrészeket használja. A nem megfelelő karbantartás súlyos, akár végzetes sérüléssel is járhat.

• Ne lélegezze be a motorból kiáramló füstöt. A motor kipufogógázainak hosszas belégzése káros lehet az egészségre.

• Ne indítsa be az egységet zárt helyiségben vagy gyúlékony anyagok közelében. A kipufogógázok forróak, és lehet bennük szikra, mely tüzet okozhat. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• A termék használatakor a motor elektromágneses mezőt hoz létre. Az elektromágneses mező károsíthatja az orvosi implantátumokat. A termék használata előtt kérje ki orvosa vagy orvosi implantátuma gyártójának tanácsát.

• A terméket gyermekek nem használhatják. Ne engedélyezze a termék használatát olyan személy számára, aki nem ismeri a használati utasítás tartalmát.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• A terméket zárja el olyan helyre, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• A termék tárgyakat repíthet szét, és ezzel sérülést okozhat. Tartsa be a biztonsági előírásokat, hogy csökkenthető legyen a súlyos, akár halálos sérülések kockázata.

• Ne hagyja magára a járó motorú terméket.

• Az esetleges balesetekért a termék kezelője a felelős.

• A termék használatának megkezdése előtt ellenőrizze az alkatrészek épségét.

• A termék használatának megkezdése előtt gondoskodjon arról, hogy minimum 15 m (50 láb) távolságra kerüljön más személyektől, illetve állatoktól. Tudassa a közelben levő személyekkel, hogy használni fogja a terméket.

• Tartsa be az állami vagy helyi törvényeket. Egyes feltételek mellett ezek tilthatják vagy korlátozhatják a termék használatát.

• Ne használja a terméket, ha fáradt, illetve alkohol, kábítószer vagy gyógyszer hatása alatt áll. Ezek befolyásolhatják a látását, éberségét, koordinációját vagy ítélőképességét. Biztonsági utasítások az üzemeltetéshez

• A használata előtt gondoskodjon arról, hogy a termék legyen teljesen összeszerelve.

• Vigye legalább 3 m (10 láb) távolságra a terméket a tankolás helyétől, mielőtt beindítaná. Fektesse a terméket vízszintes felületre. Gondoskodjon arról, hogy a vágófelszerelés se a talajhoz, se egyéb tárgyakhoz ne érjen hozzá.

• A termék tárgyakat repíthet szét, amelyek szemsérülést okozhatnak. A termék használatakor viseljen jóváhagyott védőszemüveget.

• Legyen körültekintő, a termék használata közben az Ön tudta nélkül gyerekek jöhetnek a közelébe.

• Ne működtesse a terméket, ha a munkaterületen más is tartózkodik. Állítsa le a terméket, ha valaki belép a munkaterületre.

• Legyen körültekintő, hogy ne veszítse el uralmát a termék felett.

• Ne használja a terméket, ha baleset esetén nincs, aki segítsen. Mindig tudassa másokkal, hogy használni fogja a terméket, mielőtt dolgozni kezd vele.

• Csak akkor forduljon meg a termékkel, ha meggyőződött arról, hogy sem ember, sem állat nincs a biztonsági területen belül.

• Munkakezdés előtt távolítson el minden nem kívánatos anyagot a munkaterületről. Ha a vágófelszerelés nekiütközik valaminek, az elrepülve személyi sérülést vagy anyagi kárt okozhat. A nem kívánatos anyag rátekeredhet a vágófelszerelésre és kárt okozhat.

• Ne használja a terméket rossz időjárás esetén (köd, eső, erős szél, villámlás kockázata vagy egyéb kedvezőtlen időjárási viszonyok). Rossz időjárás esetén veszélyes feltételek alakulhatnak ki (például csúszós talajfelület).

• Ügyeljen arra, hogy szabadon mozoghasson, és dolgozzon stabil testhelyzetben. (ábra 16)

• Ügyeljen arra, hogy ne eshessen el a termék használatakor. Ne görnyedve, meghajolva használja a terméket.

• Tartsa mindig mindkét kezével a terméket. A terméket tartsa teste jobb oldalán. (ábra 17)

• Használat közben a vágófelszerelés legyen a derékszint alatt.

• Ha a hidegindító karja motorindításkor hidegindítás helyzetben van, a vágófelszerelés forogni kezd.

• Ne érjen a szöghajtáshoz, miután leállt a motor. A szöghajtás a használat során felforrósodik. A forró felületek sérülést okozhatnak.

• Állítsa le a motort, mielőtt szállítani kezdi a terméket.

• Ne tegye le a terméket járó motorral.

• Mielőtt a terméken lévő, nem kívánatos anyagok eltávolításába kezd, állítsa le a motort és várja meg, amíg a vágófelszerelés leáll. Várja meg, hogy a vágófelszerelés leálljon, mielőtt Ön vagy a segítsége eltávolítja a levágott anyagot. Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket. 1542 - 002 - 17.07.2020 257• Amikor a terméket használja, mindig viseljen megfelelő személyi védőfelszerelést. A személyi védőfelszerelés nem szünteti meg a személyi sérülés kockázatát. A személyi védőfelszerelés egy esetleges baleset esetén mérsékli a sérülés mértékét.

• A termék használatakor viseljen jóváhagyott védőszemüveget.

• Ne mezítláb vagy nyitott cipőben működtesse a terméket. Mindig viseljen erős, csúszásmentes bakancsot.

• Viseljen vastag, hosszú szárú nadrágot.

• Szükség esetén használjon jóváhagyott védőkesztyűt.

• Vegyen fel védősisakot, ha fennáll az esélye, hogy valami a fejére eshet.

• A termék használatakor viseljen jóváhagyott fülvédőt. A zajnak való tartós kitettség halláskárosodást okozhat.

• Legyen a közelben elsősegély-készlet. Biztonsági eszközök a terméken

• Feltétlenül végezzen rendszeres karbantartást a terméken.

• A termék élettartama így növelhető,

• a balesetveszély pedig csökken. Vizsgáltassa át rendszeresen a terméket márkakereskedésben vagy szakszervizben, ahol elvégzik a szükséges beállításokat, javításokat.

• Ne használja a terméket sérült biztonsági eszközökkel. Ha a termék megsérült, forduljon vele hivatalos szakszervizhez. Gázadagoló retesze A gázadagoló retesze (A) megakadályozza a gázadagoló (B) véletlen megnyomását. A gázadagoló (B) kioldásához nyomja meg a gázadagoló reteszét (A). Amikor elengedi a fogantyút, a gázadagoló retesze (A) és a gázadagoló (B) is visszatér alaphelyzetbe. (ábra 18) Ezt a mozgást két elszigetelt visszatérítő rugó szabályozza. Ez azt jelenti, hogy a gázadagoló (B) automatikusan alapjárati helyzetben rögzül.

1. Ellenőrizze, hogy amikor elengedi a gázadagoló

reteszét (A) a gázadagoló (B) alapjárati helyzetben rögzül.

2. Nyomja le a gázadagoló reteszét (A) és győződjön

meg arról, hogy az visszatér az eredeti helyzetébe, miután felengedi.

3. Nyomja le a gázadagolót (B) és győződjön meg

arról, hogy az visszatér az eredeti helyzetébe, miután elengedi. Indítsa be a motort és adjon teljes gázt. Engedje el a gázadagolót (B) és ellenőrizze, hogy a vágófelszerelés megáll-e. Ha a vágófelszerelés a gázadagoló alapjárati helyzetében is forog, vizsgálja meg a karburátoron az alapjárat-beállító csavar helyzetét. Leállítókapcsoló Indítsa be a motort. Győződjön meg arról, hogy a motor leáll, amikor a leállítókapcsolót STOP helyzetbe állítja. (ábra 19) A vágófelszerelés védőburkolata FIGYELMEZTETÉS: Vágófelszerelést jóváhagyott védőburkolat nélkül semmilyen körülmények között ne használjon. A nem megfelelő vagy hibás védőburkolat használata személyi sérülést okozhat. A vágófelszerelés védőburkolata megakadályozza, hogy az elszabadult tárgyak elérjék a kezelőt. Vizsgálja meg a vágófelszerelés védőburkolatának épségét, és cserélje ki, ha megsérült. A vágófelszereléshez csak a jóváhagyott védőburkolatot használjon. (ábra 20) A gyorskioldó mechanizmus ellenőrzése FIGYELMEZTETÉS: Ne használjon olyan hevedert, amelynek gyorskioldója meghibásodott. A gyorskioldó mechanizmus segítségével a kezelő vészhelyzet esetén gyorsan leveheti a terméket a hevederről.

1. Állítsa le a motort.

2. Ellenőrizze, nincsenek-e sérülések, például

3. Oldja ki, majd rögzítse a gyorskioldó mechanizmust

– ellenőrizve ezzel, hogy megfelelően működik. (ábra 21) Kipufogódob (ábra 22) A hangfogó minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből.

• Ne indítsa be a motort, ha a kipufogódob megsérült. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. Legyen a közelben tűzoltó készülék.

• Ellenőrizze rendszeresen a kipufogódob rögzítettségét.

• Ne érjen a motorhoz vagy a kipufogódobhoz, ha jár a motor. Ne érjen a motorhoz vagy a kipufogódobhoz még egy darabig, miután leállította a motort. A forró felületek sérülést okozhatnak.

• A forró kipufogódob tüzet okozhat. Legyen óvatos, ha a terméket gyúlékony folyadékok vagy gőzök közelében használja.

1542 - 002 - 17.07.2020• Ne érjen a kipufogódob alkatrészeihez, ha a kipufogódob megsérült. Az alkatrészek rákkeltő vegyi anyagokat tartalmazhatnak. A záróanya rögzítése és eltávolítása FIGYELMEZTETÉS: Állítsa le a motort, húzzon védőkesztyűt, és legyen óvatos a vágófelszerelés élei környékén. A záróanya a vágófelszerelés egyes típusainak rögzítésére szolgál. A záróanya balmenetes.

• Rögzítéshez a záróanyát a vágófelszerelés forgásával ellentétes irányba csavarva húzza meg.

• Leszerelésnél a záróanyát a vágófelszerelés forgásának megfelelő irányban csavarva lazítsa meg.

• A záróanya meglazításához és meghúzásához hosszú nyelű csőkulcsot használjon. A képen szereplő nyíl azt a területet jelzi, ahol a csőkulcsot használhatja. (ábra 23) FIGYELMEZTETÉS: A záróanya meglazítása és meghúzása során a penge sérülést okozhat. Mindig ügyeljen arra, hogy a művelet során védje a kezét a pengevédőtől. Megjegyzés: Győződjön meg, hogy a záróanya kézzel nem forgatható. Cserélje ki az anyát, ha a nejlonbetétnek nincs legalább 1,5 Nm-es ellenállása. A záróanyát kb. 10 alkalommal történt rácsavarás után ki kell cserélni. Vágószerkezet Válassza ki és tartsa karban a vágószerkezetet ahhoz, hogy:

• Maximális legyen a vágási teljesítmény.

• Növelje a vágószerkezet élettartamát.

• Kövesse a hangfogóra vonatkozó ellenőrzéssel, karbantartással és szervizeléssel kapcsolatos utasításokat.

• A vágószerkezethez csak a jóváhagyott védőburkolatot használja. Lásd a műszaki adatokat. FIGYELMEZTETÉS: A vágófelszerelést kizárólag az általunk ajánlott védelemmel használja. Lásd a Műszaki adatok című fejezetet. A helyes zsinóradagoláshoz és megfelelő zsinórátmérő kiválasztásához lásd a vágófelszerelésre vonatkozó utasításokat. FIGYELMEZTETÉS: A hibás vágófelszerelés használata növelheti a balesetveszélyt. FIGYELMEZTETÉS: Mielőtt bármilyen munkát végezne a vágófelszerelésen, kapcsolja ki a motort. A vágófelszerelés a gázszabályozó elengedése után is forog. Győződjön meg róla, hogy a vágóeszköz leállt, vegye le a gyertyapipát, és csak ezután kezdjen dolgozni rajta. Vágófelszerelés

• Erőteljes fű vágásához használja a pengéket és fűvágó késeket. (ábra 24)

• Fűnyíráshoz használjon damilfejet. (ábra 25)

• Egy helytelenül élezett, vagy sérült penge növeli a balesetveszélyt. A penge vágófogai mindig legyenek megfelelően élezve. Tartsa be az utasításokat, és csak a javasolt reszelősablont használja.

• Ellenőrizze a vágófelszerelést sérülés, repedés szempontjából. Ha a vágófelszerelés sérült, cserélje ki.

• A vágófelszereléseket kizárólag az ajánlott védőburkolattal használja. Lásd: Tartozékok269. oldalon

Damilfej FIGYELMEZTETÉS: Az egészségre ártalmas rezgések elkerülése érdekében ügyeljen arra, hogy a zsinór legyen mindig szorosan és egyenletesen a dobra tekerve. (ábra 26)

• Csak a javasolt damilfejeket és zsinórokat használja.

• Csak a javasolt vágófelszereléseket használja.

• Kisebb géphez általában kisebb damilfej szükséges, és fordítva.

• A zsinór hossza ugyancsak lényeges. A hosszabb zsinór nagyobb teljesítményű motort igényel, mint az ugyanolyan keresztmetszetű rövidebb zsinór.

• A szegélynyíró védőburkolatán lévő késnek épnek kell lennie. A kés a zsinór megfelelő méretűre történő vágására szolgál.

• A zsinór élettartamának növelése érdekében használat előtt áztassa vízbe néhány napra. Fűpengék és fűvágó kések

• Használja a terméket jóváhagyott fűpengével. A fűpengét csak az összes szükséges alkatrész megfelelő felszerelése után használja. Ellenőrizze a megfelelő felszerelést és azt, hogy a megfelelő alkatrészeket használja. A nem megfelelő felszerelés miatt a kés lerepülhet, ami súlyos sérülést okozhat a kezelőnek és a körülötte tartózkodó személyeknek.

• A kés kezelésekor és karbantartásakor viseljen védőkesztyűt. 1542 - 002 - 17.07.2020 259• Viseljen védőkesztyűt, ha a terméket fűpengével használja.

• A fűvágó kés és a fű vágófej durvább típusú fű eltávolítására való.

• A fűvágó kés sérülést okozhat, ha a motor leállítása vagy a gázadagoló elengedése után tovább pörög. Karbantartás előtt feltétlenül ellenőrizze, hogy a fűvágó kés teljesen leállt.

• Mielőtt munkát végezne a vágófelszerelésen, állítsa le a motort. Győződjön meg róla, hogy a vágófelszerelés teljesen leállt. Vegye le a vezetéket a gyújtógyertyáról.

• Csak jóváhagyott vágófelszerelést vagy megfelelően élezett kést használjon.

• A penge vágófogai mindig legyenek megfelelően élezve.

• Ne használjon sérült vágófelszerelést.

• Legyen a szállítási védőelem a fűpengén, ha a terméket szállítja vagy tárolja. A kés visszarúgása

• A kés visszarúgása a termék hirtelen elmozdulása oldalra, előre vagy hátrafelé. Akkor történik késlökés, ha a fűvágó kés olyan tárgynak ütközik, amit nem tud elvágni. A kés visszarúgása gyakrabban következik be olyan területen, ahol a vágandó anyagot nem lehet jól látni.

• A kés visszarúgása esetén előfordulhat, hogy a termék vagy a kezelője kibillen a helyzetéből. Az elmozduló kés közeli személyeket is elérhet, így fennáll a sérülés kockázata.

• Ha a kés elgörbült, megrepedt vagy más módon megsérült, ki kell cserélni.

• Használjon éles kést. A visszarúgás esélye megnő, ha a kés nem éles. Üzemanyaggal kapcsolatos biztonság

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket. Távolítsa el a nem kívánt üzemanyagot a termékről.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha olaj vagy üzemanyag került a termékre vagy Önre.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.

• Ne tankoljon járó motornál.

• Várja meg a tankolással, amíg lehűl a motor.

• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.

• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• Körültekintően húzza meg a tanksapkát, különben tűz keletkezhet.

• Vigye legalább 3 m (10 láb) távolságra a terméket a tankolás helyétől, mielőtt beindítaná.

• Ne töltse túl üzemanyaggal a terméket.

• Ügyeljen arra, hogy ne forduljon elő szivárgás, amikor a terméket vagy az üzemanyagtartályt mozgatja.

• Ne vigye olyan helyre a terméket vagy az üzemanyagtartályt, ahol nyílt láng, szikra vagy őrláng található. Győződjön meg arról, hogy a tárolás helyén nem található nyílt láng.

• Csak jóváhagyott tartályt használjon az üzemanyag szállítására vagy tárolására.

• Hosszú távú tárolás előtt ürítse ki az üzemanyagot a termékből. A lefejtett üzemanyag elhelyezésekor járjon el a hatályos helyi előírások szerint.

• Hosszú távú tárolás előtt tisztítsa meg a terméket.

• Húzza le a gyertyapipát, mielőtt a terméket elteszi, hogy a motor ne indulhasson be véletlenül. Biztonsági utasítások a karbantartáshoz

• Ha az alapjáratot nem lehet úgy beállítani, hogy a vágófelszerelés ne forogjon, forduljon szakszervizhez. Ne használja a terméket addig, amíg az nincs helyesen beállítva, illetve megjavítva. Összeszerelés FIGYELMEZTETÉS: Olvassa el a biztonságról szóló fejezetet, mielőtt összeszerelné a terméket. A fő váz felszerelése

1. Csatlakoztassa a motort (A) a csőhöz (B) négy

csavar (C) segítségével. (ábra 27) 260 1542 - 002 - 17.07.2020A fogantyúrúd és a gázkar felszerelése

1. Szerelje fel a fogantyúrudat a tengelyen található

kormányrögzítőbe. (ábra 28)

2. Szerelje fel a kormányrögzítő felső részét a

fogantyúrúdra. Fontos, hogy a rögzítőt a fogantyúrúd recézett részére szerelje. Lásd az illusztrációt.

3. Vegye fel a hevedert és függessze fel a terméket a

4. Végezzen végső finombeállítást úgy, hogy a termék

kényelmesen legyen használható a hevederen függve. (ábra 29)

5. Húzza meg a csavarokat.

A gázbowden és a leállítókapcsoló vezetékeinek csatlakoztatása

1. Vegye le a levegőszűrő fedelét.

2. Vezesse át a gázbowdent (A) a karburátor

tartókonzolján (B). (ábra 30)

3. Forgassa be teljesen a kábelállító gyűrűt (C) a

karburátor tartókonzoljába.

4. Helyezze fel a nyílásszerelvényt (D) a karburátorra.

Ezen a ponton a kábelsaru (F) bemélyedő nyílása távolabb helyezkedik el a kábelállító gyűrűtől (C). (ábra 31)

5. Forgassa el a karburátor gázkarját, és vezesse át a

gázbowdent (A) a nyíláson a nyílásszerelvénybe.

6. Ellenőrizze, hogy a kábelsaru (F) illeszkedik-e a

7. Működtesse párszor a gázadagolót, így ellenőrizve,

hogy megfelelően működik-e.

8. Állítsa be a kábelállító gyűrűt (C).

a) Ellenőrizze, hogy a karburátor gázkarján lévő ütköző megfelelően érintkezik-e a gázadagoló ütközőjével. b) Ellenőrizze, hogy a kábel 1-2 mm-re legyen a kábelsaru (F) és a nyílásszerelvény között, amikor a gázadagoló teljesen be van nyomva. (ábra 32)

9. Ha megfelelően beállította a gázbowdent (A), húzza

meg a záróanyát (G).

10. Csatlakoztassa a leállítókapcsoló vezetékeit (H) a

motor csatlakozóvégeihez. (ábra 33)

11. Helyezze fel a levegőszűrő fedelét.

A pengevédő és a fűvágó kés felszerelése VIGYÁZAT: A késekhez csak a jóváhagyott védőburkolatot használja. Lásd Tartozékok269. oldalon

1. Szerelje fel a pengevédőt/a vágófelszerelés

védőburkolatát (A) a tengelyre, és rögzítse a csavarral (L). (ábra 34)

2. Szerelje fel a hajtótárcsát (B) a kimenőtengelyre.

3. Forgassa a kimenőtengelyt addig, amíg a

hajtótárcsában lévő lyukak egyike egy vonalba nem kerül a hajtóműházon lévő megfelelő lyukkal.

4. Helyezze be a rögzítőcsapot (C) a nyílásba a nyél

5. Helyezze a kimenőtengelyre a pengét (D), a

támkarimát (G) és a támasztócsészét (F).

6. Helyezze rá a kimenőtengelyre a

támasztócsészét(F) úgy, hogy a nem lapos része nézzen a penge felé.

7. Helyezze fel az anyát (E). Tartsa a szerszám nyelét

a lehető legközelebb a pengevédőhöz. Az anya meghúzásához fordítsa a kulcsot a tengely forgásirányával ellentétes irányba. A csavart 35-50 Nm (3,5-5 kpm) nyomatékkal húzza meg. (ábra 35) Megjegyzés: Balmenet. A kések és szegélynyíró fejek felszerelése FIGYELMEZTETÉS: A késekhez csak a jóváhagyott védőburkolatot használja. Lásd page . A hibás védőburkolat sérülést okozhat. FIGYELMEZTETÉS: Ha a terméket fűvágó késsel használja, először szerelje fel a megfelelő fogantyúrudat, a pengevédőt és a hámot. FIGYELMEZTETÉS: Ha a késeket nem megfelelően szereli fel, azok személyi sérülést okozhatnak.

1. Ügyeljen rá, hogy a meghajtótárcsa/támkarima

megemelt része helyesen illeszkedjen a kések középponti nyílásába.

2. Szerelje fel a késeket. (ábra 36)

A tartókonzol felszerelése a vágófelszerelés védőburkolatára

1. Szerelje fel a tartókonzolt (B) a vágófelszerelés

védőburkolatára (A). (ábra 37)

2. Helyezze be a csavart (C).

A damilfej-védőburkolat és a damilfej rögzítése

1. Rögzítse a tengelyhez a védőburkolatot (A) a

csavarok (L) segítségével. Ügyeljen arra, hogy a megfelelő védőburkolatot és a megfelelő damilfejet szerelje fel. (ábra 38)

2. Rögzítse a vezetőlemezt (B) és a támkarimát (G) a

kimenőtengelyhez. (ábra 39) 1542 - 002 - 17.07.2020 2613. Forgassa a kimenőtengelyt addig, amíg a hajtótárcsában lévő furatok egyike egy vonalba nem kerül a hajtóműházon lévő megfelelő furattal.

4. Helyezze be a rögzítőcsapot (C) a nyílásba a nyél

5. Forgassa el a damilfejet (H) az óramutató járásával

ellentétes irányba. (ábra 40)

6. A szétszereléshez ismételje meg a lépéseket

fordított sorrendben. A szállítási biztosítószerkezet felszerelése

1. Rögzítse a szállítási biztosítószerkezeteket a

pengére. (ábra 41) A heveder beállítása FIGYELMEZTETÉS: A termék mindig legyen megfelelően a hevederhez rögzítve. Ne használjon hibás hevedert.

1. Vegye fel a hevedert.

2. Csatlakoztassa a terméket a hevederhez.

3. Állítsa be a hámot úgy, hogy az a legkényelmesebb

munkahelyzetet nyújtsa.

4. Állítsa be az oldalsó szíjakat úgy, hogy a termék

mindkét vállára egyenlő mértékben nehezedjen. (ábra 42)

5. Állítsa be úgy a hevedert, hogy a vágófelszerelés

párhuzamos legyen a talajjal. (ábra 43)

6. A vágófelszerelés enyhén érintse a talajt. Állítsa be a

hámbilincs helyzetét a termék megfelelő kiegyensúlyozásához. (ábra 44) Megjegyzés: Fűvágó kés használata esetén a terméket körülbelül 10 cm-rel a talaj fölött kell kiegyensúlyozni. Üzemeltetés FIGYELMEZTETÉS: Olvassa el és értelmezze a biztonságról szóló fejezetet, mielőtt használni kezdené a terméket. Üzemanyag Az üzemanyag használata VIGYÁZAT: A termékben kétütemű motor működik. Használjon üzemanyagként benzin és kétütemű motorolaj keverékét. Ügyeljen a megfelelő keverési arányra. A benzin és az olaj nem megfelelő aránya károsíthatja a motort. Benzin VIGYÁZAT: Ne használjon 90 RON (87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben. VIGYÁZAT: Ne használjon olyan benzint, ami több mint 10% etanolt tartalmaz (E10). Ezzel kárt tehet a termékben. VIGYÁZAT: Ne használjon ólmozott benzint. Ezzel kárt tehet a termékben.

• Használjon friss, minimum 90 RON (87 AKI) oktánszámú és 10%-nál kevesebb etanolt (E10) tartalmazó, ólmozatlan benzint.

• Használjon magasabb oktánszámú benzint, ha gyakran használja a terméket folyamatosan magas fordulatszámon.

• Mindig jó minőségű ólmozatlan benzin és olaj keverékét használja. Kétütemű motorolaj

• Kizárólag jó minőségű kétütemű motorolajat használjon, kiváltképp HUSQVARNA kétütemű motorolajat. Csak léghűtéses motorba való olajat használjon.

• A keverési arány 50:1-hez (2%).

• A gyenge minőségű olaj és a magas olaj/üzemanyag arány csökkenthető a katalizátorok élettartamát.

• Az olaj kiválasztásakor kérje ki az illetékes szakkereskedő tanácsát.

• Ha nem lehet Husqvarna kétütemű olajat kapni, használhat a léghűtéses motorokhoz való másfajta jó minőségű kétütemű olajat. Az olajválasztással kapcsolatban forduljon a szakkereskedőhöz.

• Ne használjon vízhűtéses külső motorokhoz való kétütemű olajat. A kétütemű olajra helyenként külmotorokhoz készült olajként hivatkoznak. Benzin, liter Olaj, liter 2% (50:1) 5 0,1 10 0,2 15 0,3 20 0,4 262 1542 - 002 - 17.07.2020Keverék üzemanyag előállítása Megjegyzés: A benzint és az olajat mindig tiszta tartályban keverje. Megjegyzés: Egyszerre ne keverjen be több üzemanyagot, mint amit 30 nap alatt elhasznál.

1. Töltse be a benzin fele mennyiségét.

2. Töltse be a teljes olajmennyiséget.

3. Rázza össze az üzemanyag-keveréket, hogy az

alkotóelemek összekeveredjenek.

4. Töltse be a maradék benzint.

5. Rázza össze az üzemanyag-keveréket, hogy az

alkotóelemek összekeveredjenek.

6. Töltse fel az üzemanyagtartályt.

Tankolás FIGYELMEZTETÉS: Ne dohányozzon, és ne helyezzen meleg tárgyakat az üzemanyag közelébe. Üzemanyag hozzáadása előtt állítsa le a motort és hagyja hűlni pár percig. FIGYELMEZTETÉS: Üzemanyag hozzáadásakor lassan nyissa fel az üzemanyagtartály sapkáját a nemkívánatos nyomás kiengedéséhez. FIGYELMEZTETÉS: Az üzemanyag hozzáadását követően óvatosan húzza meg az üzemanyagtartály sapkáját. A motor beindítása előtt vigye távolabb a gépet az újratöltési területtől és a tápforrástól.

• Mindig túlcsordulás-védelemmel ellátott üzemanyagtartályt használjon.

• A tanksapka körüli területet tisztítsa le. Az üzemanyagba került szennyeződések üzemzavarokat okoznak.

• Rázza össze maga előtt az üzemanyagtartályt, és tankolja meg a gépet az üzemanyag-keverékkel. Indítás és leállítás Beindítás előtti átvizsgálás

1. Vizsgálja át a terméket hiányzó, sérült, meglazult

vagy elhasználódott alkatrészek tekintetében.

2. Ellenőrizze az anyákat és csavarokat.

3. Ellenőrizze a damilfejet és a kést.

4. Ellenőrizze az önbiztosító anyát. Vegye figyelembe,

hogy a nem meghúzott önbiztosító anya elforgatásához minimum 1,5 Nm nyomaték szükséges. Húzza meg az önbiztosító anyát 35–50 Nm nyomatékkal.

5. Ellenőrizze a levegőszűrőt.

6. Ellenőrizze a gázadagoló reteszét és a gázadagolót.

7. Ellenőrizze a leállítókapcsolót.

8. Ellenőrizze a terméket, nem szivárog-e belőle az

üzemanyag. Hideg motor indítása FIGYELMEZTETÉS: A termék beindítása előtt szerelje fel a teljes tengelykapcsoló- fedelet és a tengelyt. A laza tengelykapcsoló sérülést okozhat. Ehhez mindig viseljen kesztyűt. FIGYELMEZTETÉS: Vigye távolabb a terméket az újratöltési területtől és a tápforrástól. Helyezze a terméket vízszintes felületre. Ügyeljen arra, hogy semmilyen tárgy ne érjen a vágófelszereléshez. FIGYELMEZTETÉS: Gondoskodjon róla, hogy illetéktelen személyek ne tartózkodjanak a munkavégzési területen. Ellenkező esetben fennáll a súlyos sérülés veszélye. A biztonsági távolság 15 méter.

1. Állítsa a leállítókapcsolót start pozícióba.

2. Nyomja meg az üzemanyagpumpát tíz alkalommal.

3. Állítsa a szívatókart szívató állásba. (ábra 46)

4. Tartsa a földön a terméket. A jobb kezével lassan

húzza ki az indítózsinórt, amíg némi ellenállásba nem ütközik. Gyorsan és erőteljesen húzza ki a zsinórt. Ismételje ezt a műveletet, amíg a motor be nem indult. (ábra 47) Megjegyzés: Ne tekerje a berántókötelet a keze köré. VIGYÁZAT: Ne húzza ki teljesen az indítózsinórt. Az indítózsinór teljes kihúzását követően tartsa meg annak fogantyúját. Ha nem így tesz, a motor károsodhat.

5. Állítsa a hidegindító kart üzemelés állásba, majd

húzza meg akár többször az indítózsinórt, amíg a motor be nem indul.

6. Lassan húzza meg a gázadagolót, és hagyja

alacsony fordulatszámon járni a motort 60 másodpercig. FIGYELMEZTETÉS: Ne érjen a fedélhez. Ez égési sérülést okozhat, illetve áramütést, ha a gyertyapipa sérült. Soha ne használjon olyan terméket, amelyben a gyertyapipa meghibásodott. 1542 - 002 - 17.07.2020 263Meleg motor indítása –

1. Állítsa a leállítókapcsolót start pozícióba.

2. Nyomja meg az üzemanyagpumpát tíz alkalommal.

3. Állítsa a hidegindító kart üzemelés állásba, majd

húzza meg akár többször az indítózsinórt, amíg a motor be nem indul. Leállítás

• A motor leállításához nyomja meg a leállítókapcsolót. (ábra 19) A fűszegélyvágó használata VIGYÁZAT: Minden műveletet követően hagyja visszaállni a motort alapjárati fordulatszámra. A motort károsíthatja, ha terhelés nélkül hosszan működtetik teljes gázzal. Megjegyzés: Damil pótlásakor tisztítsa meg a damilfej burkolatát, hogy megelőzhetők legyenek a rezgések. Vizsgálja meg a damilfej többi alkatrészét, szükség esetén cserélje ki. Általános munkavégzési utasítások FIGYELMEZTETÉS: Legyen óvatos, ha feszülő fát vág. A vágás közben vagy a vágás végén váratlanul a helyére mozdulhat, és ezzel a terméknek ütődve sérülést okozhat.

• Tisztítson meg egy nyílt területet a munkaterület egyik végén, és kezdje onnan a munkát.

• Szabályos vonalban haladjon végig a munkaterületen. (ábra 48)

• Fordítsa a terméket teljesen balra és jobbra, minden fordulattal 4-5 méter széles területet megtisztítva.

• Tisztítson meg 75 méter hosszúságú területet, mielőtt visszaindul. Vigye magával az üzemanyagkannát is.

• Olyan útvonalat válasszon, amelyen keresztül a lehető legkevesebb árkon és akadályon kell átkelnie.

• Olyan irányba haladjon, hogy a szél a megtisztított területre döntse a levágott növényzetet. (ábra 49)

• Haladjon a lejtők mentén, ne azokon át. Fűritkítás fűvágó késsel

1. A termék működtetése közben egy kisebb

terpeszben álljon. Lábaival stabilan támaszkodjon a talajon.

2. Finoman helyezze a támasztócsészét a talajra. Ez

megakadályozza, hogy a penge a talajhoz érjen.

3. A füvet jobbról balra induló mozdulattal ritkíthatja. A

penge bal oldalával dolgozzon („8 és 12 óra között”). (ábra 50)

4. A fűritkítás során döntse kissé balra a pengét.

Megjegyzés: A könnyedén összegyűjthető rendbe gyűlik.

5. A balról jobbra induló mozdulattal visszatérhet a

6. Igyekezzen ritmusosan dolgozni.

7. Haladjon előrefelé, és lábaival mindig stabilan

támaszkodjon a talajon.

8. Állítsa le a motort.

9. Csatolja ki a hevederen lévő csatot, és vegye le a

10. Helyezze a terméket a talajra.

11. Gyűjtse össze a levágott anyagot.

Ritkítás (ábra 51) A legjobb eredmények eléréséhez:

• Tartsa úgy a vágókészüléket, hogy a vágófej éppen a talaj felett legyen.

• Enyhén döntse meg a vágófejet.

• Hagyja, hogy a vágókészülék vonalának vége a földhöz ütődjön a tárgyak körül. Fűszegély nyírás

1. Tartsa a szegélynyíró fejet közvetlenül a talajszint

felett ferdén. Ne nyomja bele a damilt a fűbe. (ábra 52)

2. Csökkentse a fűvágó damil hosszát 10-12 cm-re.

3. Csökkentse a motor fordulatszámát, hogy megóvja a

növényeket a károsodástól.

4. Csak 80% gázt adjon, amikor akadályok közelében

végez fűnyírást. (ábra 53) Fűnyírás

1. A fűvágó damilja kaszáláskor legyen párhuzamos a

2. Ne nyomja le a talajra a damilfejet. A talaj és a

termék is károsodhat.

3. Ne hagyja, hogy a damilfej folyamatosan a talajhoz

érjen, mert az károsodhat.

4. A kaszáló mozdulatokat teljes gázadással végezze.

A fűvágó damilja legyen párhuzamos a talajjal. (ábra 55) A fű seprése A forgó zsinór légáramlatával eltávolíthatja a levágott füvet a munkaterületről.

1. Tartsa a damilfejet és annak zsinórját a talaj felett,

2. Adjon teljes gázt.

3. A szegélyvágó fejet oldalról oldalra mozgatva

1542 - 002 - 17.07.2020FIGYELMEZTETÉS: Minden alkalommal tisztítsa meg a damilfej borítását, amikor új vágózsinórt helyez fel, hogy egyensúlyt biztosíthasson és elkerülhesse a markolat vibrálását. Ellenőrizze és szükség esetén tisztítsa meg a szegélyvágó fej egyéb elemeit is. A szegélyvágó damil pótlása Tekintse meg a használati utasítás utolsó oldalát. Karbantartás FIGYELMEZTETÉS: A termék javítása vagy karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet. Karbantartási terv Feltétlenül tartsa be a karbantartási ütemtervet. Az intervallumok meghatározásakor a termék napi használatát feltételeztük. Ha nem használja a terméket naponta, az intervallumok eltérőek. Csak azt a karbantartási munkát végezze el, amire a kézikönyvben utasítást talál. A kézikönyvben nem található egyéb karbantartási munkákkal keresse fel a hivatalos szakszervizt. Karbantartási terv Naponta Hetente Havonta Tisztítsa meg a külső felületeket. √ Légszűrő tisztítása. Ha szükséges, cserélje ki. √ Ellenőrizze a hevedert. √ Ellenőrizze a gázszabályozó reteszt és a gázadagoló működését. √ Ellenőrizze a fogantyút és a fogantyúkart. √ Ellenőrizze a leállítókapcsolót. √ Ellenőrizze a védőburkolatokat. √ Ellenőrizze, hogy a kés éles és sértetlen-e. Szerelje fel a kést megfe- lelően a középső helyzetbe.

Ellenőrizze a damilfejet. √ Ellenőrizze a vágófelszerelést, illetve hogy az nem forog-e üresjárat- ban.

Ellenőrizze a vágószerkezet záróanyáját. √ Ellenőrizze, hogy nem szivárog-e üzemanyag a motorból, a tartályból vagy az üzemanyagcsövekből.

Ellenőrizze a kés szállítási biztosítószerkezetét. √ Ellenőrizze az anyákat és a csavarokat. √ Ellenőrizze az indítózsinór fogantyúját és az indítózsinórt. √ Ellenőrizze a rezgéscsillapító elemeket. √ Tisztítsa meg a karburátor külső felületét és a környező területet. √ Tisztítsa meg a gyújtógyertya külső felületét. Szerelje ki a gyertyát és ellenőrizze a szikraközt. Állítsa a távolságot 0,6–0,7 mm-re, vagy cse- rélje ki a gyújtógyertyát. Szereljen fel zavarszűrőt a gyújtógyertyára.

Tisztítsa ki a hűtőrendszert. √ Ellenőrizze a szöghajtás kenőanyagát. Ha szükséges, töltse fel. √ Tisztítsa meg a hangfogót. √ 1542 - 002 - 17.07.2020 265Karbantartási terv Naponta Hetente Havonta Ellenőrizze a tengelykapcsolót, a tengelykapcsoló rugókat és a ten- gelykapcsoló dobot. Szükség esetén cseréltesse ki hivatalos szerviz- központtal.

Ellenőrizze az összes kábelt és csatlakozót. √ Cserélje a gyújtógyertyát. √ A karburátor beállítása A porlasztón az alapbeállítást a gyári próba során már elvégezték. A beállítást szakképzett személynek kell elvégeznie. A hangfogó ellenőrzése FIGYELMEZTETÉS: Soha ne használja a terméket hibás hangfogóval. A hibás hangfogót minden esetben ki kell cserélni. FIGYELMEZTETÉS: Ez tűzveszélyt és égési sérülések veszélyét hordozza magában. A katalizátorral ellátott hangfogók üzemeltetés közben erősen felhevülnek. FIGYELMEZTETÉS: Tűzveszély. A hangfogó csökkenti a zajszintet, és eltereli a kipufogógázokat a kezelőtől. A kipufogógázok forróak és szikrákat tartalmazhatnak. VIGYÁZAT: Ha a szikrafogó háló megsérült, akkor ki kell cserélni. Ha a hangfogó szikrafogó hálója hiányzik vagy hibás, ne használja a terméket. VIGYÁZAT: Ha a szikrafogó háló eltömődik, a termék felforrósodhat. Ez a henger vagy a dugattyú károsodását eredményezi.

1. Ellenőrizze, hogy a hangfogó sértetlen-e.

2. Ellenőrizze, hogy a hangfogó megfelelően

csatlakozik-e a termékhez. Az alapjárati fordulatszám beállítása

• gondoskodjon a levegőszűrő tisztaságáról. A megfelelő alapjárati fordulatszámon a vágófelszerelésnek nem szabad forognia.

• Az alapjárati fordulatszám beállításához használja az alapjárati fordulatszám beállító T csavart (ami „T” jelzéssel rendelkezik).

• Az alapjárati fordulatszám akkor van helyesen beállítva, ha a motor minden helyzetben egyenletesen jár. Az alapjárati fordulatszámnak alacsonyabbnak kell lennie a vágófelszerelés forgásához szükséges fordulatszámnál. FIGYELMEZTETÉS: Ha az alapjáratot nem lehet úgy beállítani, hogy a vágófelszerelés ne forogjon, forduljon a forgalmazóhoz vagy a szervizközponthoz. Ne használja a terméket addig, amíg az nincs megfelelően beállítva vagy megjavítva.

1. Csavarja először a T csavart az óramutató járásával

megegyező irányba addig, amíg a vágófelszerelés forogni nem kezd.

2. Csavarja a T csavart az óramutató járásával

ellenkező irányba addig, amíg a vágófelszerelés forgása le nem áll. (ábra 56) A hűtőrendszer Az alacsony üzemi hőmérséklet megtartása érdekében a termék hűtőrendszerrel van felszerelve. A hűtőrendszer részei: (ábra 57)

• Lapátok a lendkeréken (A)

• Hűtőbordák a hengeren (B)

• Hengerfedél (C) (hideg levegőt irányít a hengerre)

• Lemez (E) A hűtőrendszer kitisztítása FIGYELMEZTETÉS: A szennyeződött vagy eltömődött hűtőrendszer túlmelegedést okoz. Ez a dugattyú és a henger károsodását okozza.

1. Tisztítsa meg a hűtőrendszer alkatrészeit egy

kefével legalább heti egy alkalommal. Levegőszűrő

• Tisztítsa meg a szűrőt 25 óránként. Szükség esetén tisztítsa meg nagyobb gyakorisággal.

• Állítsa a hidegindítót hidegindítás helyzetbe. (ábra 58) A levegőszűrő megtisztítása VIGYÁZAT: A sérült, rendkívül piszkos vagy üzemanyaggal átitatott szűrőt minden esetben ki kell cserélni. 266 1542 - 002 - 17.07.2020Ha hosszabb ideig használ egy levegőszűrőt, nem lehet teljes mértékben megtisztítani. Rendszeres időközönként cserélje ki az elhasznált levegőszűrőt egy új szűrőre.

1. A szívatószelep lezárásához tolja fel a szívatókart.

2. Vegye le a levegőszűrő fedelét. (ábra 59)

3. Távolítsa el a filcszűrőt és a levegőszűrőt.

4. Ütögesse meg finoman tenyerével a filc szűrőbetétet

vagy használjon levegőt a tisztításhoz.

5. Ellenőrizze a gumitömítés felületét. Cserélje ki a

szűrőt, ha a gumitömítés sérült.

6. Meleg szappanos víz segítségével tisztítsa meg a

levegőszűrőt. VIGYÁZAT: Ügyeljen arra, hogy a filcszűrőt ne érje nedvesség. A víz károsítja a filcszűrőt.

7. A szűrőn való alkalmazáshoz használjon Husqvarna

kétütemű olajat. Ügyeljen rá, hogy a levegőszűrő visszahelyezése előtt távolítsa el a felesleges olajat. VIGYÁZAT: Soha ne használjon benzint vagy négyütemű motorokhoz való olajat.

8. Cserélje ki a levegőszűrőt, ha túlságosan

elszennyeződött a kitisztításához. Mindig cserélje ki a sérült levegőszűrőt.

9. Tisztítsa le a szűrő fedelének belső felületét is. Ezt

levegő vagy egy kefe segítségével végezheti el.

10. A szűrőt teljesen szárazon szerelje csak vissza.

Üzemanyagszűrő Ha a motor nem kap elég üzemanyagot, győződjön meg róla, nincs-e elzáródva a tanksapka és az üzemanyagszűrő (A). (ábra 60) A szöghajtás zsírzása A szöghajtás legyen 3/4 részig feltöltve szöghajtás- kenőzsírral. (ábra 61) A gyújtógyertya ellenőrzése. VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.

• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról; b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok268. oldalon . (ábra 62)

• Szükség esetén cserélje ki a gyújtógyertyát. A fűvágó kések és fű vágófejek élesítése

1. A fűvágó kések és fű vágófejek élesítését végezze

szimplavágású lapos reszelővel.

2. A fűvágó kések és fű vágófejek élesítését egyenlő

mértékben végezze, hogy megmaradjon az egyensúlyuk. (ábra 63) Hibaelhárítás Sikertelen indítás Ellenőrzés Lehetséges ok Megoldás Stop gomb Stop helyzet A leállítókapcsolót állítsa a start pozícióba. Indítófogak Rögzítőfogak Állítsa be vagy cserélje ki a fogakat. Tisztítsa meg a fogak környékét. Beszéljen egy hivatalos szakszervizzel. Üzemanyagtar- tály Nem megfelelő üzemanyag. Engedje le, majd használjon megfelelő üzemanyagot. 1542 - 002 - 17.07.2020 267Sikertelen indítás Ellenőrzés Lehetséges ok Megoldás Porlasztó Az alapjárati fordulatszám beállítása. Állítsa be az alapjárati fordulatszámot a T-csavarral. Szikrázás (nincs szikra) A gyújtógyertya elszennyező- dött vagy ned- ves. Bizonyosodjon meg róla, hogy a gyújtógyertya száraz és tiszta. A gyújtógyertya hézagja nem megfelelő. Tisztítsa meg a gyújtógyertyát. Ellenőrizze, hogy megfelelő-e a szikraköz. Ellen- őrizze, hogy a gyújtógyertyának van-e zavarszűrője. A megfelelő szikraközért tekintse át a műszaki adatokat. Gyújtógyertya A gyújtógyertya laza. Húzza meg a gyújtógyertyát. A motor beindul, de aztán leáll. Ellenőrzés Lehetséges ok Megoldás Üzemanyagtar- tály Nem megfelelő üzemanyag. Engedje le, majd használjon megfelelő üzemanyagot. Porlasztó A motornak nincs megfelelő alapjárata. Forduljon az illetékes szakszervizhez. Légszűrő Eltömődött a légszűrő. Tisztítsa meg a levegőszűrőt. Szállítás és raktározás

• A sérülések és balesetek elkerülése érdekében szállításkor rögzítse szorosan a berendezést.

• Tartsa a terméket és a berendezést száraz, fagyálló helyen.

• Tisztítsa meg a terméket.

• Cserélje ki vagy javítsa meg a sérült alkatrészeket.

• Használjon a termékhez megfelelő védőtakarót, amely nem tartja magában a nedvességet.

• Szállításkor rögzítse szorosan a terméket. Műszaki adatok 333R Mark II Motor Hengerűrtartalom, cm

32,6 Alapjárati fordulatszám, ford./perc 3000±300 Javasolt maximális fordulatszám, ford./perc 9100 Kimenőtengely fordulatszáma, ford./perc 6700 268 1542 - 002 - 17.07.2020333R Mark II Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/LE @ ford./ perc 1,0/1,3 @ 7000 Üzemanyag- és olajozási rendszer Gyújtógyertya NGK BPMR7A/HQT-1 Elektródahézag, mm 0,6-0,7 Üzemanyag- és olajozási rendszer Üzemanyagtartály űrtartalma, l/cm

1,1/1100 Tömeg Tömeg, kg 7,2 Zajkibocsátás

Hangteljesítményszint, dB(A)-ben mérve 106,9 Hangteljesítményszint, garantált, L

dB(A) 108 Zajszintek

Ekvivalens hangnyomásszint a felhasználó fülénél, dB(A): Damilfejjel ellátva 96,9 Rezgésszintek

Ekvivalens rezgésszintek, a hv,eq Damilfejjel ellátva, bal/jobb fogantyú, m/s

6,1/6,2 Tartozékok 333R Mark II Eredeti tartozé- kok Típus A vágófelszere- lés védőburko- lata

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

). A gép jelentésben szereplő hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágófel- szereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesítmény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű gépek közti elté- réseket is a 2000/14/EK jelű irányelv értelmében.

A gép ekvivalens hangnyomásszintjére vonatkozó jelentési adatok 2,5 dB(A) tipikus statisztikus ingadozással (szórással) rendelkeznek.

Az ekvivalens rezgésszintre vonatkozó jelentési adatok az 1,5 m/s

tipikus statisztikus ingadozásával (szórá- sával) rendelkeznek. 1542 - 002 - 17.07.2020 269Fűpenge/fűvá- gó kés Multi 330-2 (Ø 330 2 fog) 593 70 66-01 Multi 255-3 (Ø 255 3 fog) 593 70 66-01 Grass 275-4 (Ø 275 4 fog) 593 70 66-01 Grass 255-4 1" (Ø 255 4 fog) 593 70 66-01 Nyírófej 593707601 593 70 66-01 Támasztócsé- sze Fix - 270 1542 - 002 - 17.07.2020EK megfelelőségi nyilatkozat EK megfelelőségi nyilatkozat Kiállító neve: A Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: +46-36-146500. A Husqvarna AB kizárólagos felelősséget vállal a nyilatkozat tárgyáért: Benzinüzemű szegélynyíró és/ vagy bokorvágó, a Husqvarna 333R Mark II típushoz tartozó GZ32B munkaállvány(ok), a 2019-as sorozatszámtól kezdődően. A munkaállvány száma, a típusszám és az év egyértelműen fel van tüntetve a típustáblán a sorozatszám előtt. A fentebbi nyilatkozat tárgya megfelel az EGK Tanácsa irányelvei követelményeinek:

• a 2006. május 17-i, „gépekre vonatkozó” 2006/42/EK sz. irányelv

• a 2014. február 26-i, „elektromágneses megfelelőséggel kapcsolatos” irányelv 2014/30/EU.

• a 2000. május 8-i, „környezeti zajkibocsátással kapcsolatos” irányelv 2000/14/EK.

• a 2011. június 8-i, „egyes veszélyes anyagok alkalmazásának korlátozására vonatkozó” irányelv 2011/65/EU. A zajértékek az V. sz. mellékletnek megfelelően a használati utasításban, a műszaki adatok fejezetben találhatók. A következő szabványok kerültek alkalmazásra: EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 12100:2010, EN IEC 63000:2018 A TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nürnberg, Németország, 0197, önkéntes vizsgálatot végzett a Husqvarna AB számára, és az alábbit bocsátotta ki: AM 50447165 – Megfelelőségi nyilatkozat az Európai Tanács gépekre vonatkozó, 2006/42/EK irányelvére vonatkozóan. A tanúsítvány a terméken jelzettek szerint minden gyártási helyre és országra érvényes. A mellékelt fűvágó és/vagy bokorvágó megfelel a vizsgálaton átesett példának. Husqvarna AB, Huskvarna, Svédország, 2019-09-16 Pär Martinsson, Fejlesztési Igazgató (A Husqvarna AB technikai dokumentációért felelős hivatalos képviselője.) 1542 - 002 - 17.07.2020
