NAVODILA ZA UPORABO 333R Mark II HUSQVARNA

SL Navodila za uporabo 239-254

„Husqvarna AB“, Huskvarna, Švedija, 2019-09-16

P.M.d.u=

Odpravljanje težav.... 251

Prevoz in skladiščenje.... 252

Tehnični podatki....252

Dodatna oprema.... 253

Izjava ES o skladnosti....254

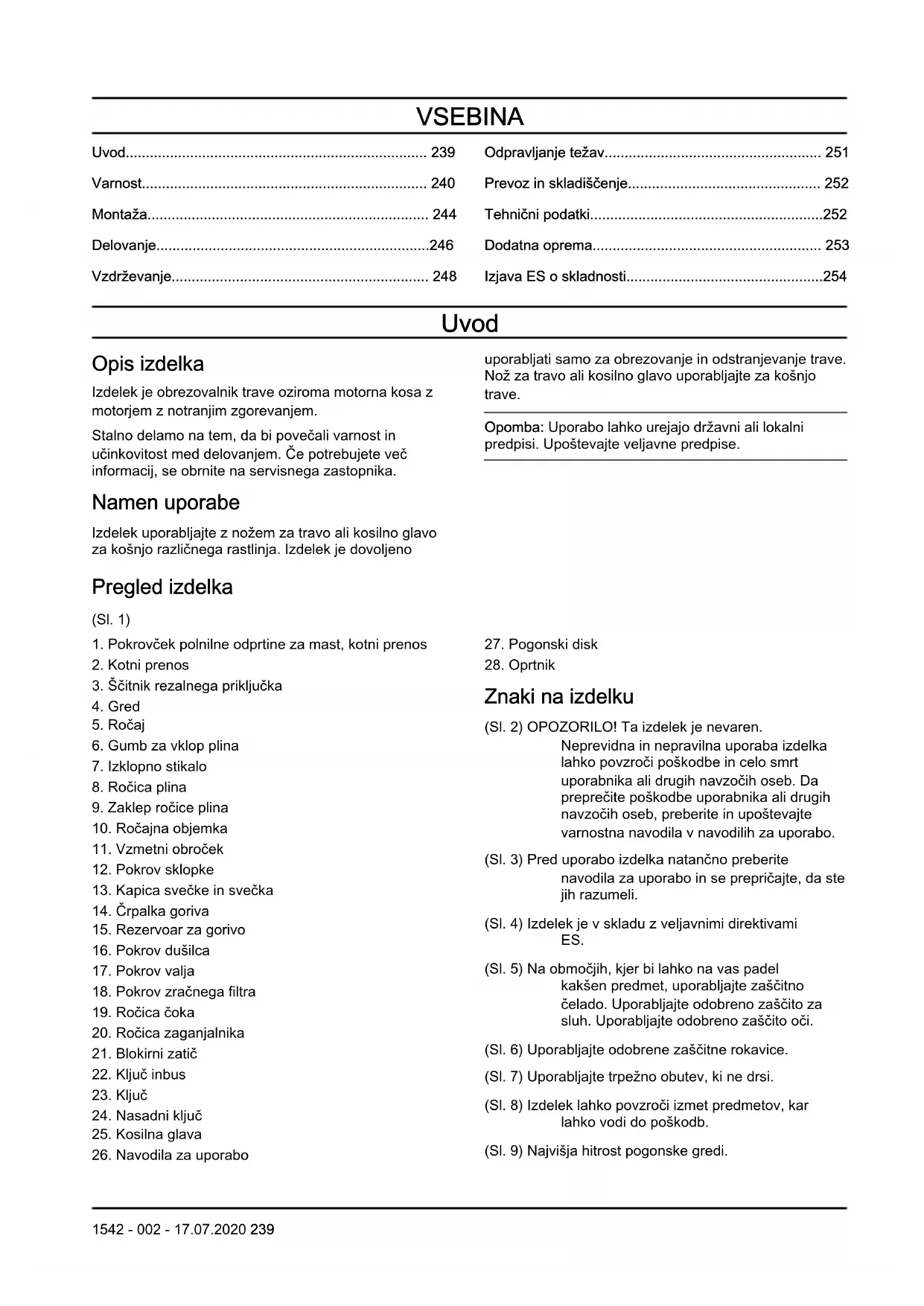

Uvod

Opis izdelka

Izdelek je obrezovalnik trave oziroma motorna kosa z motorjem z notranjim zgorevanjem.

Stalno delamo na tem, da bi povečali varnost in učinkovitost med delovanjem. Če potrebujete več informacij, se obrnite na servisnega zastopnika.

Namen uporabe

Izdelek uporabljajte z nožem za travo ali kosilno glavo za košnjo različnega rastlinja. Izdelek je dovoljeno

Pregled izdelka

(SI. 1)

1. Pokrovček polnilne odprtine za mast, kotni prenos

2. Kotni prenos

3. Ščitnik rezalnega priključka

4. Gred

5. Ročaj

6. Gumb za vklop plina

7. Izklopno stikalo

8. Ročica plina

9. Zaklep ročice plina

10. Ročajna objemka

11. Vzmetni obroček

12. Pokrov sklopke

13. Kapica svečke in svečka

14. Črpalka goriva

15. Rezervoar za gorivo

16. Pokrov dušilca

17. Pokrov valja

18. Pokrov zračnega filtra

19. Ročica čoka

20. Ročica zaganjalnika

21. Blokirni zatič

22. Ključ inbus

23. Ključ

24. Nasadni ključ

25. Kosilna glava

26. Navodila za uporabo

uporabljati samo za obrezovanje in odstranjevanje trave. Nož za travo ali kosilno glavo uporabljajte za košnjo trave.

Opomba: Uporabo lahko urejajo državni ali lokalni predpisi. Upoštevajte veljavne predpise.

1. Pogonski disk

2. Oprtnik

Znaki na izdelku

(SI. 2) OPOZORILO! Ta izdelek je nevaren. Neprevidna in nepravilna uporaba izdelka lahko povzroči poškodbe in celo smrt uporabnika ali drugih navzočih oseb. Da preprečite poškodbe uporabnika ali drugih navzočih oseb, preberite in upoštevajte varnostna navodila v navodilih za uporabo.

(SI. 3) Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

(SI. 4) Izdelek je v skladu z veljavnimi direktivami ES.

(SI. 5) Na območjih, kjer bi lahko na vas padel kakšen predmet, uporabljajte zaščitno čelado. Uporabljajte odobreno zaščito za sluh. Uporabljajte odobreno zaščito oči.

(SI. 6) Uporabljajte odobrene zaščitne rokavice.

(SI. 7) Uporabljajte trpežno obutev, ki ne drsi.

(SI. 8) Izdelek lahko povzroči izmet predmetov, kar lahko vodi do poškodb.

(SI. 9) Najvišja hitrost pogonske gredi.

(SI. 10) Med uporabo izdelka bodite na varni razdalji 15 m (50 čevljev) od drugih oseb in živali.
(Sl. 11) Če se rezalna oprema dotakne predmeta, ki ga ne odreže nemudoma, obstaja tveganje za nevaren izmet materiala. Izdelek lahko odreže telesne dele. Med uporabo izdelka bodite na varni razdalji 15 m (50 čevljev) od drugih oseb in živali.
(SI. 12) Membrana za črpanje goriva.
(Sl. 13) Smer za zaprtje čoka.
(Sl. 14) Smer za odprtje čoka.
(SI. 15) Emisija hrupa v okolje je skladna z Evropsko direktivo 2000/14/ES in zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Podatke o emisijah hrupa najdete na oznaki stroja in v poglavju Tehnični podatki

yyyywwxxx Na tipski ploščici je navedena serijska števil-xx ka. yyyy je proizvodno leto, ww je proizvodni teden.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Spodnje definicije označujejo stopnjo resnosti posameznih opozorilnih besed.

OPOZORILO: Poškodbe oseb.

POZOR: Poškodbe izdelka.

Opomba: Te informacije olajšajo uporabo izdelka.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Izdelek uporabljajte pravilno. Če izdelka ne uporabljate pravilno, lahko pride do poškodb ali smrti. Izdelek uporabljajte samo za opravila, ki so navedena v tem priročniku. Izdelka ne uporabljajte za druga opravila.

• Sledite navodilom v tem priročniku. Upoštevajte varnostne simbole in navodila. Če uporabnik ne upošteva navodil in simbolov, lahko pride do poškodb ali smrti.
• Priročnika ne zavrzite. Sledite navodilom pri sestavljanju, uporabi in vzdrževanju izdelka v brezhibnem stanju. Navodila uporabljajte za pravilno namestitev priključkov in dodatne opreme. Uporabljajte samo odobrene priključke in dodatno opremo.
• Ne uporabljajte poškodovanega izdelka. Sledite urniku vzdrževanja. Izvajajte samo postopke vzdrževanja, za katere ta priročnik vsebuje navodila. Vse druge postopke vzdrževanja mora izvesti pooblaščen servisni center.
• Ta priročnik ne more vsebovati vseh okoliščin, do katerih lahko pride pri uporabi izdelka. Bodite previdni in ravnajte razumno. Če niste prepričani glede določenih okoliščin, izdelka ne uporabljajte oziroma na izdelku ne izvajajte postopkov vzdrževanja. Za informacije se obrnite na strokovnjaka za izdelek, prodajalca, pooblaščeno servisno delavnico ali servisni center.
• Pred sestavljanjem, skladiščenjem in vzdrževanjem izdelka odklopite kabel vžigalne svečke.
• Izdelka ne uporabljajte, će so se spremenile njegove originalne specifikacije. Ne spreminjajte delov izdelka brez vnaprejšnje odobritve proizvajalca izdelka. Uporabljajte samo dele, ki jih je odobril

proizvajalec. Zaradi neustreznega vzdrževanja lahko pride do poškodb ali smrti.

• Ne vdihavajte plinov iz motorja. Dolgotrajno vdihavanje izpušnih plinov motorja je zdravju nevarno.
• Izdelka nikoli ne zaganjajte v zaprtih prostorih ali v bližini vnetljivih materialov. Izpušni plini so vroči in lahko vsebujejo iskre, ki lahko povzročijo požar. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.
• Pri uporabi tega izdelka motor ustvari elektromagnetno polje. Elektromagnetno polje lahko poškoduje medicinske vsadke. Pred uporabo izdelka se posvetujte z zdravnikom in proizvajalcem medicinskih vsadkov.
• Izdelka ne smejo uporabljati otroci. Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.
• Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih morate nenehno nadzorovati. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelek zaklenite na mesto, kamor otroci in nepooblaščene osebe nimajo dostopa.
• Izdelek lahko povzroči izmet predmetov, zaradi česar lahko pride do poškodb. Upoštevajte varnostna navodila, da zmanjšate nevarnost poškodb ali smrti.
• Ko je motor vklopljen, se ne oddaljujte od izdelka.
• Za morebitne nesreče je odgovoren uporabnik izdelka.
• Pred uporabo izdelka se prepričajte, da deli izdelka niso poškodovani.
• Pred uporabo izdelka se prepričajte, da ste od drugih oseb ali živali oddaljeni najmanj 15 m (50 čevljev). Osebe v bližini obvestite, da izdelek nameravate uporabljati.
• Ravnajte v skladu z nacionalno ali lokalno zakonodajo. Ta lahko v določenih primerih prepreči ali omeji uporabo izdelka.
• Izdelka ne uporabljajte, ko ste utrujeni, ali pod vplivom alkohola, drog ali zdravil. Lahko vplivajo na vid, pozornost, koordinacijo ali presojo.

Varnostna navodila za uporabo

• Izdelek mora biti pred uporabo popolnoma sestavljen.
• Pred zagonom izdelek premaknite 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo. Izdelek postavite na ravno podlago. Zagotovite, da se rezalni priključek ne dotika tal ali drugih predmetov.
• Izdelek lahko povzroči izmet predmetov, ki lahko poškodujejo oči. Pri uporabi izdelka vedno uporabljajte odobreno zaščito oči.

• Bodite previdni, saj se lahko izdelku med uporabo brez vaše vednosti približa otrok.

• Izdelka ne uporabljajte, če so na delovnem območju druge osebe. Če na delovno območje vstopi druga oseba, izdelek izklopite.

• Izdelek imejte vedno pod nadzorom.
• Izdelka ne uporabljajte, če v primeru nesreče ne morete pravočasno prejeti pomoči. Preden začnete uporabljate izdelek, druge osebe vedno obvestite, da izdelek nameravate uporabljati.
• Preden izdelek vklopite, se prepričajte, da so druge osebe ali živali ustrezno oddaljene.
• Preden začnete uporabljati izdelek, iz delovnega območja odstranite vse odvečne predmete. Če rezalni priključek trči ob predmet, lahko to povzroči izmet predmeta in posledično poškodbe ali smrt. Odvečni material se lahko navije okrog rezalnega priključka in povzroči poškodbe.
• Izdelka ne uporabljajte v slabih vremenskih razmerah (megla, dež, močan veter, nevarnost strele ipd.). Slabe vremenske razmere lahko ustvarijo nevarne pogoje (npr. spolzke površine).
• Zagotovite, da se lahko prosto premikate in delo opravljate v stabilnem položaju. (SI. 16)
• Zagotovite, da pri uporabi izdelka ne morete pasti. Izdelka med uporabo ne nagibajte.
• Izdelek vedno držite z obema rokama. Izdelek držite ob svojem desnem boku. (SI. 17)
• Rezalni priključek naj bo med uporabo izdelka pod višino pasu.
• Če je ročica čoka ob zagonu motorja v položaju za čok, se začne rezalni priključek vrteti.
• Ko se motor zaustavi, se ne dotikajte kotnega prenosa. Kotni prenos je po zaustavitvi motorja vroč. Če se vročih delov dotikate, lahko pride do poškodb.
• Preden izdelek premikate, izklopite motor.
• Ko je motor vklopljen, izdelka ne odlagajte.
• Preden z izdelka začnete odstranjevati odvečni material, izklopite motor in počakajte, da se rezalni priključek ustavi. Počakajte, da se rezalni priključek ustavi, preden vi ali oseba, ki vam pomaga, začneta odstranjevati razrezan material.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri uporabi izdelka vedno uporabljajte ustrezno osebno zaščitno opremo. Uporaba osebne zaščitne opreme ne odpravi vseh morebitnih nevarnosti poškodb. Osebna zaščitna oprema zmanjša stopnjo resnosti poškodb v primeru nesreče.
• Pri uporabi izdelka vedno uporabljajte odobreno zaščito oči.
• Izdelka ne uporabljajte bosi ali z odprto obutvijo. Vedno uporabljajte trpežno obutev, ki ne drsi.

• Oblečene imejte trpežne, dolge hlače.

• Po potrebi uporabljajte odobrene zaščitne rokavice.

• Če obstaja nevarnost poškodb zaradi padajočih predmetov, nosite čelado.
• Pri uporabi izdelka vedno uporabljajte odobreno zaščito za sluh. Dolgotrajen hrup lahko povzroči izgubo sluha.
• Zagotovite, da je v bližini komplet prve pomoči.

Varnostne naprave na izdelku

- Izdelek morate redno vzdrževati.

- Življenjska doba izdelka se podaljša.

- Nevarnost nesreč se zmanjša.

- Življenjska doba izdelka se podaljša. - Nevarnost nesreč se zmanjša.

Pooblaščeni prodajalec ali pooblaščeni servisni center naj izdelek redno pregleduje in izvaja nastavitve ter popravila.

- Izdelka ne uporabljajte s poškodovano zaščitno opremo. Če je izdelek poškodovan, se obrnite na pooblaščen servisni center.

Zaklep ročice plina

Zaklep ročice plina (A) preprečuje neželeno uporabo ročice plina (B). Pritisnite zaklep ročice plina (A), da sprostite ročico plina (B). Ko sprostite ročaj, se zaklep ročice plina (A) in ročica plina (B) samodejno premakneta v začetna položaja.

(SI. 18)

To gibanje nadzorujeta dve izolirani povratni vzmeti. To pomeni, da je ročica plina (B) blokirana v položaju prostega teka.

1. Ko sprostite zaklep ročice plina (A), mora biti ročica plina (B) zaklenjena v položaj prostega teka.
2. Pritisnite zaklep ročice plina (A) in se prepričajte, da se vrne v začetni položaj, ko ga sprostite.
3. Pritisnite ročico plina (B) in se prepričajte, da se vrne v začetni položaj, ko jo sprostite.

Zaženite motor in uporabite polni plin. Spustite ročico plina (B) in preverite, ali se je rezalni priključek ustavil. Če se rezalni priključek vrti, ko je ročica plina v položaju prostega teka, preglejte vijak za prilagoditev prostega teka uplinjalnika.

Izklopno stikalo

Zagon motorja. Motor se mora izklopiti, ko izklopno stikalo premaknete v položaj za izklop.

(SI. 19)

Ščitnik rezalnega priključka

OPOZORILO: Ne uporabljajte rezalnih priključkov, če pred tem niste namestili odobrenega ščitnika. Če uporabite pokvarjen ali napačen ščitnik, lahko povzročite telesne poškodbe.

Ščitnik rezalnega priključka preprečuje izmet nepritrjenih predmetov v smeri uporabnika. Preverite, ali je ščitnik

rezalnega priključka poškodovan. Če je poškodovan, ga zamenjajte. Uporabljajte samo odobrena varovala rezalnega priključka.

(SI. 20)

Preverjanje mehanizma za hitro sprostitev

OPOZORILO: Ne uporabljajte oprtnika s pokvarjenim mehanizmom za hitro sprostitev.

Mehanizem za hitro sprostitev uporabniku omogoča, da izdelek v nujnem primeru hitro odstrani iz oprtnika.

1. Izklopite motor.
2. Prepričajte se, da ni vidnih poškodb, npr. razpok.
3. Sprostite in namestite mehanizem za hitro sprostitev, da se prepričate, da pravilno deluje. (Sl. 21)

Dušilnik

(SI. 22)

Dušilnik zmanjšuje raven hrupa na najnižjo možno raven in ohranja izpušne pline stran od uporabnika.

• Če je dušilnik poškodovan, motorja ne zaganjajte. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara. V bližini vedno imejte gasilni aparat.
• Redno pregledujte, ali ima izdelek nameščen dušilnik.
• Motorja ali dušilnika se ne dotikajte, ko je motor vklopljen. Motorja ali dušilnika se nekaj časa po zaustavitvi motorja ne dotikajte. Če se dotikate vročih površin, lahko pride do poškodb.
• Vroč dušilnik lahko povzroči požar. Bodite previdni, će izdelek uporabljate v bližini vnetljivih tekočin ali hlapov.
• Če je dušilnik poškodovan, se ne dotikajte njegovih notranjih delov. Ti deli lahko vsebujejo določene rakotvorne kemikalije.

Namestitev in odstranitev zaklepne matice

OPOZORILO: Zaustavite motor, uporabite zaščitne rokavice in bodite previdni pri ostrih robovih rezalnega priključka.

Z zaklepno matico pritrdite nekatere vrste rezalnih priključkov. Zaklepna matica ima levi navoj.

• Za namestitev zaklepno matico privijte v smeri, nasprotni vrtenju rezalnega priključka.
• Zaklepno matico odstranite tako, da jo odvijete v smeri vrtenja rezalnega priključka.
• Za odvijanje in privijanje zaklepne matice potrebujete inbus ključ z dolgim držalom. Puščica na sliki kaže na območje, kjer lahko varno uporabljate inbus ključ. (Sl. 23)

OPOZORILO: Pri odvijanju ali privijanju zaklepne matice je nevarno, da se urežete ob rezilo. To opravilo izvajajte le pri nameščenem ščitniku rezila, ki ščiti vaše roke.

Opomba: Prepričajte se, da zaklepne matice ne morete odviti ali priviti z roko. Zamenjajte matico, će upor najlonske plasti pri vrtenju ni najmanj 1,5 Nm. Zaklepno matico je treba zamenjati po približno deseti namestitvi.

Rezalna oprema

Izbira in vzdrževanje rezalne opreme, da:

• omogočite najboljše rezanje,
• podaljšate življenjsko dobo rezalne opreme.
• Upoštevajte navodila za preverjanje, vzdrževanje in servis dušilnika.
• Vedno uporabljajte ščitnik, priporočen za rezalno opremo. Glejte poglavje Tehnični podatki.

OPOZORILO: Uporabljajte samo priporočene rezalne priključke s ščitniki! Glejte poglavje Tehnični podatki. Za preverjanje pravilnega načina navijanja rezalne nitke in pravilnega premera kosilne nitke si oglejte navodila za rezalni priključek.

OPOZORILO: Poškodovan rezalni priključek povečuje nevarnost nesreč pri delu.

OPOZORILO: Ustavite motor vsakokrat, ko morate rokovati z rezalnim priključkom. Rezalni priključek se namreč vrti tudi po tem, ko ste izpustili ročico za plin. Pred delom na rezalnem priključku se prepričajte, da se je ta popolnoma zaustavil, nato pa odklopite pokrov svečke.

Rezalna oprema

• Rezila in nože za travo uporabljajte za košenje goste trave.
  (SI. 24)
• Za prirezovanje trave uporabljajte kosilno glavo. (Sl. 25)
• Zaradi nepravilno nabrušenega ali poškodovanega rezila se poveča nevarnost nesreč. Zobe rezila pravilno nabrusite. Upoštevajte navodila in uporabljajte pravilno šablono za brušenje.
• Preverite, ali je rezalni priključek poškodovan oziroma razpokan. Zamenjajte poškodovan rezalni priključek.
• Uporabljajte samo priporočene rezalne priključke s ščitniki. Glejte razdelek Dodatna oprema na strani 253

Kosilna glava

OPOZORILO: Kosilna nitka mora biti vedno trdno in enakomerno navita okrog koluta in tako preverite škodljive tresljaje.

(SI. 26)

• Uporabljajte samo priporočene kosilne glave in nitke.
• Uporabljajte samo priporočene rezalne priključke.
• Manjši stroji potrebujejo manjše kosilne glave in obratno.
• Pomembna je dolžina kosilne nitke. Daljša kosilna nitka zahteva večjo moč motorja kot krajša nitka z enakim premerom.
• Prepričajte se, da je rezalnik na ščitniku trimerja brezhiben. Uporablja se za rezanje rezalne nitke na pravilno dolžino.
• Če želite podaljšati življenjsko dobo kosilne nitke, jo lahko za nekaj dni namočite v vodo.

Noži in rezila za travo

• Izdelek uporabljajte z odobrenim nožem za travo. Noža za travo ne uporabljajte, će niso ustrezno nameščeni vsi zahtevani deli. Namestitev mora biti pravilno izvedena in uporabljeni morajo biti ustrezni deli. Pri neustrezni namestitvi nož lahko odleti in hudo poškoduje upravljavca ali opazovalce.
• Med rokovanjem ali izvajanjem vzdrževalnih del na nožu nosite zaščitne rokavice.
• Med uporabo izdelka z nožem za travo nosite zaščitno čelado.
• Noži in rezila za travo so namenjeni za košenje neurejene trave.
• Nož za travo lahko povzroči poškodbe, saj se še vedno vrti, tudi ko motor izklopite ali sprostite ročico plina. Pred izvajanjem morebitnih vzdrževalnih del se mora nož za travo popolnoma zaustaviti.
• Pred začetkom del na rezalnem priključku izklopite motor. Rezalni priključek se mora popolnoma zaustaviti. Odklopite kabel z vžigalne svečke.
• Uporabljajte le odobren rezalni priključek ali pravilno nabrušen nož.
  • Zobe rezila pravilno nabrusite.
• Ne uporabljajte poškodovanega rezalnega priključka.
• Pri transportu ali shranjevanju izdelka na nož za travo namestite transportno zaščito.

Sunek rezila

• Sunek rezila je nenaden premik izdelka vstran, naprej ali nazaj. Do nevarnega izmeta materiala pride, kadar nož za travo trči ob predmet, ki ga ne more odrezati. Tveganje za sunek rezila se poveča na območjih s slabim pregledom nad rezanim materialom.

• Ko pride do sunka rezila, obstaja tveganje, da se izdelek ali uporabnik premakne iz svojega položaja. Premikajoči se nož lahko zadene opazovalca, zato obstaja nevarnost poškodb.

• Če je nož upognjen, razpokan, zlomljen ali poškodovan, ga zavrzite.

• Uporabljajte oster nož. Če nož ni oster, se tveganje za sunek rezila poveča.

Varnost pri delu z gorivom

• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši. Očistite ostanke goriva z izdelka.
• Če se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poškodb. Če gorivo polijete po telesu, se očistite z milom in vodo.
• Če se je olje ali gorivo polilo po izdelku ali po vašem telesu, ne zaganjajte motorja.
• Če motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
• Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka.
  • V bližini goriva ali motorja ne kadite.
• Vročih predmetov ne postavljajte v bližino goriva ali motorja.
• Goriva ne dolivajte, ko je motor vklopljen.
• Pred dolivanjem goriva se prepričajte, da je motor ohlajen.

• Pred dolivanjem počasi odprite pokrovček posode za gorivo in previdno sprostite pritisk.

• Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.

• Skrbno privijte pokrovček posode za gorivo, da ne pride do požara.
• Preden izdelek vklopite, ga premaknite najmanj 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.
  • V posodo za gorivo ne nalijte preveč goriva.
• Prepričajte se, da med premikanjem izdelka ali posode za gorivo ne more priti do iztekanja.
• Izdelka ali posode za gorivo ne postavljajte v bližino odprtega ognja, isker ali indikatorskih lučk. Prepričajte se, da izdelek med skladiščenjem ni izpostavljen odprtemu ognju.
• Pri premikanju ali skladiščenju goriva uporabljajte samo odobrene posode.
• Pred dolgotrajnim skladiščenjem izpraznite posodo za gorivo. Pri odlaganju goriva ravnajte v skladu z lokalno zakonodajo.
• Pred dolgotrajnim skladiščenjem izdelek očistite.
• Pred skladiščenjem odstranite kabel vžigalne svečke, da preprečite nenameren zagon motorja.

Varnostna navodila za vzdrževanje

- Če ne morete prilagoditi hitrosti prostega teka, da bi se rezalni priključek ustavil, se obrnite na servisni center. Izdelka ne uporabljajte, dokler ni pravilno nastavljen in je napaka odpravljena.

Montaža

OPOZORILO: Pred sestavljanjem izdelka preberite poglavje o varnosti.

Namestitev glavnega ohišja

1. Motor (A) priključite s cevjo (B) s štirimi vijaki (C). (Sl. 27)

Namestitev ročaja in plina

1. Na gred namestite na ročaj in ročajno objemko. (Sl. 28)
2. Na ročaj namestite zgornji del ročajne objemke. Prepričajte se, da je objemka nameščena na območju rebrčenja ročaja. Glejte sliko.
3. Namestite oprtnik in izdelek obesite z nosilca oprtnika.
4. Opravite zadnjo nastavitev tako, da bo izdelek, ki visi z oprtnika, v primernem položaju. (Sl. 29)
5. Zategnite vijake.

Priklop žice plina in žice izklopnega stikala

1. Odstranite pokrov zračnega filtra.
2. Namestite žico plina (A) skozi nosilec uplinjalnika (B). (SI. 30)
3. Nastavljivi bovden žice (C) popolnoma obrnite v nosilec uplinjalnika.
4. Namestite spojko reže (D) na uplinjalnik. V tem trenutku je žleb (E) za kabelskim čevljem (F) odmaknjen od nastavljivega bovdna žice (C). (Sl. 31)
5. Zavrtite dušilno loputo uplinjalnika in potisnite žico plina (A) skozi režo v spojki reže.
6. Pazite, da bo kabelski čevelj (F) padlo v žleb.
7. Nekajkrat pritisnite na ročico plina, da se prepričate, ali pravilno deluje.
8. Nastavite nastavljiv bovden žice (C).

a) Prepričajte se, da se omejilo na dušilni loputi uplinjalnika pravilno dotika omejila na plinu.

b) Ko je ročica plina potisnjena do konca, mora biti žica v položaju 1–2 mm med kabelskim čevljem (F) in spojko. (Sl. 32)
9. Ko je žica plina (A) pravilno nastavljena, privijte zaklepno matico (G).
10. Priključite žice izklopnega stikala (H) s priključki iz motorja. (Sl. 33)
11. Namestite pokrov zračnega filtra.

Namestitev ščitnika rezila in nožev za travo

POZOR: Uporabljajte samo odobrene ščitnike za rezila. Glejte Dodatna oprema na strani 253.

1. Ščitnik rezila/rezalnega priključka (A) namestite na gred in privijte vijak (L). (Sl. 34)
2. Namestite pogonski disk (B) na pogonsko gred.
3. Obračajte pogonsko gred, dokler se ena od odprtin v pogonskem disku ne poravna z ustrezno odprtino v ohišju menjalnika.
4. Vstavite blokirni zatič (C) v odprtino, da zaklenete gred.
5. Nož (D), oporno prirobnico (G) in podporno skledo (F) postavite na pogonsko gred.
6. Podporno skledo (F) namestite na izhodno gred z neravno stranjo proti rezilu.
7. Namestite matico (E). Ročaj ključa držite čim bližje ščitniku rezila. Privijte matico tako, da zavrtite ključ v nasprotni smeri vrtenja. Matico privijte z momentom 35–50 Nm (3,5–5 kpm). (Sl. 35)

Opomba: Levi navoj.

Namestitev nožev za travo in kosilnih glav

OPOZORILO: Uporabljajte samo odobrene ščitnike za rezila. Glejte stran 253. Poškodovan ščitnik lahko povzroči poškodbe.

OPOZORILO: Če uporabljate izdelek z nožem za travo, najprej namestite pravilen ročaj, ščitnik rezila in oprtnik.

OPOZORILO: Če nožev ne namestite pravilno, lahko povzročijo poškodbe.

1. Dvignjeni del pogonskega diska/oporne prirobnice se mora pravilno zaskočiti v središčno odprtino nožev.
2. Namestite nože. (Sl. 36)

Namestitev nosilca na ščitnik rezalnega priključka

1. Namestite nosilec (B) na ščitnik rezalnega priključka (A). (Sl. 37)
2. Namestite vijak (C).

Pritrditev ščitnika trimerja in kosilne glave

1. Ščitnik (A) namestite na gred z vijaki (L). Uporabiti morate ustrezen ščitnik za ustrezno kosilno glavo. (Sl. 38)
2. Namestite pogonski disk (B) in oporno prirobnico (G) na pogonsko gred. (Sl. 39)
3. Obračajte pogonsko gred, dokler se odprtina v pogonskem disku ne poravna z odprtino v ohišju menjalnika.
4. Vstavite blokirni zatič (C) v odprtino, da zaklenete gred.
5. Kosilno glavo (H) obrnite v nasprotni smeri urinega kazalca. (Sl. 40)
6. Za odstranitev opravite postopek v nasprotnem zaporedju.

Namestitev transportne zaščite

1. Na rezilo pritrdite transportne zaščite. (Sl. 41)

Nastavitev oprtnika

OPOZORILO: Izdelek mora vedno biti pravilno pritrjen na oprtnik. Ne uporabljajte pokvarjenega oprtnika.

1. Namestite oprtnik.
2. Izdelek povežite s kablom.
3. Oprtnik prilagodite najboljšemu položaju za delo.
4. Nastavite stranske trakove, da se teža izdelka enakomerno razdeli na vaših ramenih. (Sl. 42)
5. Prilagodite oprtnik tako, da bo rezalni priključek vzporeden s tlemi. (Sl. 43)
6. Rezalni priključek naj se rahlo dotika tal. Sponko oprtnika nato prilagodite, da pravilno uravnotežite izdelek. (Sl. 44)

Opomba: Če uporabljate nož za travo, mora biti približno 10 cm/4 in nad tlemi.

Delovanje

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Gorivo

Uporaba goriva

POZOR: Ta izdelek ima dvotaktni motor. Uporabite mešanico bencina in motornega olja za dvotaktne motorje. Mešanica mora vsebovati ustrezno količino olja. Če je razmerje med bencinom in oljem neustrezno, lahko pride do poškodb motorja.

Bencin

POZOR: Ne uporabljajte bencina, ki ima oktansko število nižje od 90 RON (87 AKI). Izdelek se lahko tako poškoduje.

POZOR: Ne uporabljajte bencina, ki ima koncentracijo etanola (E10) višjo od 10 %. Izdelek se lahko tako poškoduje.

POZOR: Ne uporabljajte osvinčenega bencina. Izdelek se lahko tako poškoduje.

• Vedno uporabljajte nov neosvinčeni bencin z oktanskim številom, nižjim od 90 RON (87 AKI), in s koncentracijo etanola, nižjo od 10 % (E10).
• Če izdelek pogosto uporabljate pri visokem številu vrtljajev motorja, uporabljajte bencin z višjim oktanskim številom.
• Vedno uporabljajte kakovostno mešanico neosvinčenega bencina/olja.

Motorno olje za dvotaktne motorje

• Uporabljajte samo visokokakovostno motorno olje za dvotaktne motorje, še posebej olje za dvotaktne motorje HUSQVARNA. Uporabljajte samo motorno olje zračno hlajenega motorja.
  • Razmerje mešanice: 50 : 1 (2 %).
• Olje nizke kakovosti in visoko razmerje med oljem in gorivom lahko skrajšata življenjsko dobo katalizatorjev.
• Pri izbiri verižnega olja se obrnite na zastopnika.
• Če olje za dvotaktne motorje Husqvarna ni na voljo, lahko uporabite drugo kakovostno olje za dvotaktne motorje, ki je namenjeno motorjem z zračnim hlajenjem. Pri izbiri olja se posvetujte s pooblaščenim prodajalcem.

- Ne uporabljajte olja za dvotaktne motorje pri izvenkrmnih vodno hlajenih motorjih. Olje za dvotaktne motorje se včasih imenuje olje za izvenkrmne motorje.

Opomba: Za mešanje goriva vedno uporabljajte čisto posodo za gorivo.

Opomba: Zagotovite, da je mogoče količino mešanice goriva, ki jo ustvarite, porabiti v 30 dneh.

1. Dodajte polovico količine bencina.
2. Dodajte celotno količino olja.
3. Posodo z mešanico goriva pretresite, da se vsebina zmeša.
4. Dodajte preostalo količino bencina.
5. Posodo z mešanico goriva pretresite, da se vsebina zmeša.
6. Napolnite rezervoar za gorivo.

Dolivanje goriva

OPOZORILO: V bližini goriva ne kadite in ne postavljajte vročih predmetov. Pred dolivanjem goriva zaustavite motor in ga pustite nekaj minut, da se hladi.

OPOZORILO: Ko dolivate gorivo, počasi odprite pokrovček rezervoarja za gorivo, da sprostite neželen tlak.

OPOZORILO: Ko dodate gorivo, previdno privijte pokrovček rezervoarja za gorivo. Preden zaženete motor, stroj odmaknite stran od kraja, kjer ste točili gorivo, in napajanja.

- Vedno uporabljajte posodo za gorivo z ventilom proti izlivanju.

• Zagotovite, da je območje okrog pokrovčka posode za gorivo čisto. Umazanija v posodi za gorivo povzroča motnje v delovanju.
• Preden mešanico goriva nalijete v posodo za gorivo, posodo za gorivo pretresite.

Zagon in zaustavitev

Pregled pred zagonom

1. Izdelek preglejte in zagotovite, da na njem ni manjkajočih, poškodovanih ali odvitih delov.
2. Preglejte matice in vijake.
3. Preglejte kosilno glavo ali rezilo.
4. Preglejte zaklepno matico. Zaklepna sila zaklepne matice mora znašati najmanj 1,5 Nm (1,1 ft lb). Zaklepno matico privijte z navorom 35–50 Nm (26–36 ft lb).
5. Preglejte zračni filter.
6. Preglejte zaklep ročice plina in ročico plina.
7. Preglejte izklopno stikalo.
8. Preglejte, ali iz izdelka izteka gorivo.

Zagon hladnega motorja

OPOZORILO: Pred zagonom izdelka namestite celoten pokrov sklopke in gred. Zrahljana sklopka lahko povzročijo poškodbe. Uporabljajte rokavice.

OPOZORILO: Izdelek odmaknite od območja, na katerem ste ga polnili z gorivom, in ga napajajte. Izdelek postavite na ravno podlago. Prepričajte se, da se noben predmet ne dotika rezalnega priključka.

OPOZORILO: Poskrbite, da se v delovnem območju ne zadržujejo nepooblaščene osebe. Lahko pa povzroči nevarne poškodbe. Varnostna razdalja je 15 m.

1. Izklopno stikalo premaknite v položaj za zagon.
2. Desetkrat pritisnite gumijasti gumb črpalke. (Sl. 45)
3. Ročico čoka potisnite v položaj za čok. (Sl. 46)
4. Izdelek držite ob tleh. Z desno roko počasi vlecite zaganjalno vrvico ven, dokler ne začutite določenega upora. Hitro in močno povlecite vrvico. Nadaljujte s tem, dokler ne zaslišite, da se motor zažene. (Sl. 47)

Opomba: Zaganjalne vrvice ne navijajte okoli zapestja.

POZOR: Ne vlecite vse zaganjalne vrvice ven. Ko je ročica zaganjalne vrvice popolnoma izvlečena, jo držite. Če

teh navodil ne upoštevate, se lahko motor poškoduje.

1. Ročico dušilnega ventila pomaknite v delovni položaj in vlecite za zaganjalno vrvico, dokler se motor ne zažene.
2. Rahlo povlecite ročico plina in pustite, da 60 sekund deluje pri majhni hitrosti.

OPOZORILO: Ne dotikajte se pokrova. Lahko se opečete, ob poškodbah pokrovčka svečke lahko pride tudi do električnega udara. Izdelka ne uporabljajte s poškodovanim pokrovčkom svečke.

Zagon toplega motorja

1. Izklopno stikalo premaknite v položaj za zagon.
2. Desetkrat pritisnite gumijasti gumb črpalke. (Sl. 45)
3. Ročico dušilnega ventila pomaknite v delovni položaj in vlecite za zaganjalno vrvico, dokler se motor ne zažene.

Zaustavitev

- Za zaustavitev motorja pritisnite izklopno stikalo. (Sl. 19)

Uporaba obrezovalnika trave

POZOR: Po vsaki uporabi morate motor upočasniti na hitrost prostega teka. Če motor dlje časa deluje pri polnem plinu brez obremenitve, se lahko motor poškoduje.

Opomba: Ko namestite novo kosilno nitko, očistite pokrov kosilne glave, da preprečite tresljaje. Preglejte druge dele kosilne glave in jih po potrebi očistite.

Splošna delovna navodila

OPOZORILO: Bodite previdni, ko žagate drevo, ki je napeto. Pred ali po žaganju se lahko s sunkom vrne nazaj v svoj normalni položaj in zadane vas ali izdelek ter tako povzroči poškodbe.

• Očistite odprt prazen prostor na enem koncu delovnega območja in z delom začnite tam.
• Premikajte se v urejenem vzorcu po celotnem delovnem območju. (Sl. 48)
• Izdelek popolnoma premaknite v levo in desno, da z vsakim obratom očistite širino 4–5 m (13–16 čevljev).
• Očistite dolžino 75 m (250 čevljev), preden se obrnete in greste nazaj. Ob premikanju naprej s seboj premikajte tudi posodo za gorivo.

• Premikajte se v smeri, v kateri ne prečkate jarkov in ovir več, kot je to potrebno.

• Premikajte se v smeri, v kateri odrezano rastlinje zaradi vetra pada na očiščeno območje. (Sl. 49)

• Premikajte se vzdolž pobočja in ne navzgor in navzdol.

Obrezovanje trave z nožem za travo

1. Med delovanjem izdelka noge držite narazen. Prepričajte se, da so vaše noge trdno na tleh.
2. Podporno skledo rahlo odložite na tla. S tem preprečite, da bi se rezilo dotaknilo tal.
3. Za čisti hod uporabite stransko gibanje od desne proti levi. Za rezanje uporabite levo stran rezila (položaj ure med 8.00 in 12.00). (Sl. 50)
4. Med odstranjevanjem trave rezilo nagnite v levo.

Opomba: Trava se enostavno nabira v kosilni nitki.

1. Za povratni hod uporabite stransko gibanje od leve proti desni.
2. Med delom vzdržujte enak ritem.
3. Premaknite se naprej in noge trdno ohranjajte na tleh.
4. Izklopite motor.
5. Izdelek odstranite s sponke na oprtniku.
6. Izdelek postavite na tla.
7. Zberite odrezan material.

Košnja

(SI. 51)

Za optimalne rezultate:

• Trimer držite tako, da je kosilna glava tik nad tlemi.
• Kosilno glavo držite pod rahlim kotom.
• Pustite, da konec kosilne nitke udarja ob tla okoli predmetov.

Obrezovanje trave

1. Kosilno glavo držite tik nad tlemi pod kotom. Kosilne nitke ne potiskajte v travo. (Sl. 52)

2. Skrajšajte kosilno nitko za 10–12 cm/4–4,75 in.

3. Znižajte št. vrt. motorja, da ne poškodujete rastlin.
4. Ko obrezujete travo v bližini predmetov, uporabljajte 80 % plina. (Sl. 53)

Košenje trave

1. Pri košnji naj bo obrezovalnik trave vedno vzporeden s tlemi. (Sl. 54)
2. Kosilne glave ne potiskajte ob tla. To lahko povzroči poškodbe tal in izdelka.
3. Kosilna glava se ne sme konstantno dotikati tal, saj se lahko poškoduje.
4. Ko izdelek med košnjo premikate levo in desno, uporabljajte polni plin. Obrezovalnik trave naj bo vzporeden s tlemi. (Sl. 55)

Pometanje trave

Zračni tok iz vrteče se kosilne nitke je mogoče uporabiti za odstranjevanje trave z določenega območja.

1. Kosilno glavo in njeno nitko držite vzporedno s tlemi, in sicer nad tlemi.
2. Dodajte polni plin.
3. Kosilno glavo premikajte od ene strani na drugo in tako pometite travo.

OPOZORILO: Očistite pokrov kosilne glave vsakič, ko nameščate novo kosilno nitko, in tako preprečite neravnovesje in vibracije pri ročajih. Preglejte tudi druge dele kosilne glave in jih po potrebi očistite.

Zamenjava kosilne nitke

Glejte zadnjo stran navodil za uporabo.

Vzdrževanje

OPOZORILO: Pred čiščenjem in izvajanjem popravil ali vzdrževalnih del na izdelku morate prebrati in razumeti poglavje o varnosti.

uporabljate vsak dan, veljajo drugačni intervali. Izvajajte samo postopke vzdrževanja, ki jih vsebuje ta priročnik. Glede drugih postopkov vzdrževanja, ki jih ta priročnik ne vsebuje, se obrnite na pooblaščen servisni center.

Urnik vzdrževanja

Dosledno sledite urniku vzdrževanja. Izračunani intervali veljajo za vsakodnevno uporabo izdelka. Če izdelka ne

Urnik vzdrževanja Dnevno Tedensko Mesečno
Očistite zunanje površine. √
Očistite zračni filter. Po potrebi zamenjajte. √
Preverite oprtnik. √
Preverite zaklep ročice plina in delovanje plina. √
Preverite ročico in ročaj. √
Preverite izklopno stikalo. √
Preverite ščitnike. √
Preverite, ali je rezilo ostro in ni poškodovano. Rezilo pravilno name-stite v sredinski položaj.	√
Preverite kosilno glavo. √
Preverite rezalni priključek in se prepričajte, da se ne vrti v prostem teku.	√
Preverite varovalno matico rezalne opreme. √
Preverite, da motor, rezervoar za gorivo in vodi za gorivo ne puščajo goriva.	√
Preverite transportni ščitnik rezila. √
Preverite matice in vijake. √
Preverite ročico zaganjalne vrvice in zaganjalno vrvico. √
Preverite elemente za blaženje tresljajev. √
Očistite zunanji in sosednji del uplinjalnika. √
Očistite zunanje dele svečke. Odstranite jo in preglejte razdaljo med elektrodama. Nastavite razdaljo od 0,6–0,7 mm ali pa svečko zamen-jajte. Na svečko namestite zaščitno kapico.		√
Očistite hladilni sistem. √
Preverite mazivo kotnega prenosa. Po potrebi napolnite. √
Očistite glušnik.			√
Preverite, ali so sklopka, vzmeti sklopke in boben sklopke. Po potrebi naj jih zamenjajo v pooblaščenem servisnem centru.			√
Preverite vse kable in priključke.			√
Zamenjajte svečko.			√

Nastavitev uplinjača

Osnovne nastavitve uplinjača so prilagojene med preizkušanjem v tovarni. Prilagoditev mora izvesti usposobljen serviser.

Preverjanje dušilnika

OPOZORILO: Ne uporabljajte izdelka s poškodovanim dušilnikom. Poškodovan dušilnik vedno zamenjajte.

OPOZORILO: Obstaja nevarnost opeklin ali požara. Dušilniki s katalizatorjem se med delovanjem zelo segrejejo.

OPOZORILO: Nevarnost požara. Dušilnik znižuje nivo hrupa in zazna izpušne pline stran od uporabnika. Izpušni plini so vroči in lahko vsebujejo iskre.

POZOR: Poškodovan lovilnik isker je treba zamenjati. Izdelka ne uporabljajte, če mrežica lovilnika isker ni nameščena ali je ta poškodovana.

POZOR: Če je mrežica lovilca isker zamašen, se bo izdelek preveč segrel. To povzroči poškodbe valja in bata.

1. Prepričajte se, da dušilnik ni poškodovan.

2. Poskrbite, da je dušilnik pravilno nameščen na izdelek.

Prilagajanje hitrosti prostega teka

• Zračni filter mora biti čist. Rezalni priključek se ne sme vrteti pri pravilnem prostem teku.
• Hitrost prostega teka prilagodite s T-vijakom za prilagoditev prostega teka, ki nosi oznako "T".
• Hitrost prostega teka je nastavljena pravilno, ko motor deluje enakomerno v vsakem položaju. Hitrost prostega teka mora biti nižja od hitrosti, pri kateri se rezalni priključek začne vrteti.

OPOZORILO: Če števila vrtljajev v prostem teku ne morete nastaviti tako, da se rezilni priključek ustavi, se obrnite na distributerja ali servisni center. Izdelka ne uporabljajte, dokler ni pravilno nastavljen ali popravljen.

1. Vijak za prilagajanje obračajte v smeri urinega kazalca, dokler se rezalni priključek ne začne vrteti.
2. Vijak za prilagajanje obračajte v nasprotni smeri vrtenja urinih kazalcev, dokler se rezalni priključek ne ustavi. (Sl. 56)

Hladilni sistem

Izdelek je opremljen s hladilnim sistemom, ki skrbi za čim nižjo delovno temperaturo.

Hladilni sistem vključuje:

(SI. 57)

• Rebra na vztrajniku (A)
  • Hladilna rebra na valju (B)
• Pokrov valja (C) (dovaja hladen zrak za valj)
• Plošča dušilnika (D)
• Plošča (E)

Čiščenje hladilnega sistema

OPOZORILO: Umazan ali zamašen hladilni sistem povzroči pregrevanje. To privede do poškodbe bata in valja.

1. Dele hladilnega sistema vsaj enkrat tedensko očistite s krtačo.

Zračni filter

• Filter čistite v intervalih po 25 ur. Po potrebi jih čistite pogosteje.
• Ročico čoka premaknite v položaj za čok. (Sl. 58)

Čiščenje zračnega filtra

POZOR: Poškodovan, izjemno umazan ali premočen zračni filter je vedno treba zamenjati.

Če filter uporabljate dlje časa, ga ni mogoče popolnoma očistiti. Zračne filtre menjajte z novimi v rednih intervalih.

1. Ročico čoka premaknite navzgor za zapiranje dušilnega ventila.
2. Odstranite pokrov zračnega filtra. (Sl. 59)
3. Odstranite filter iz filca in zračni filter.
4. S filtrom iz filca rahlo udarite v dlan ali pa filter očistite z zrakom.
5. Preverite površino gumijastega tesnila. Če je filter na gumijastem tesnilu poškodovan, ga zamenjajte.
6. Zračni filter očistite s toplo milnico.

POZOR: Prepričajte se, da je filter iz filca suh. Voda lahko poškoduje filter iz filca.

1. ZaHusqvarna dolivanje olja v filter uporabite olje za dvotaktne motorje. Preden zračni filter namestite nazaj, odstranite odvečno olje.

POZOR: Ne uporabljajte bencina ali olja za štiritaktne motorje.

1. Če je zračni filter preveč umazan, da bi ga lahko temeljito očistili, ga zamenjajte. Če je zračni filter poškodovan, ga zamenjajte.
2. Očistite tudi notranjo površino pokrova filtra. Uporabite zrak ali krtačko.
3. Pred ponovno namestitvijo mora biti filter povsem suh.

Filter goriva

Če motor deluje s premajhnim dotokom goriva, preverite ali nista blokirana pokrovček posode za gorivo in filter za gorivo (A).

(SI. 60)

Polnjenje kotnega prenosa z mastjo

Kotni prenos mora biti do treh četrtin napolnjen z mastjo za kotne prenose.

(SI. 61)

Pregled svečke

POZOR: Vedno uporabljajte priporočeno vrsto svečke. Zaradi neustrezne vrste vžigalne svečke se izdelek lahko poškoduje.

• Če se moč motorja zmanjša, motorja ni mogoče enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.
• Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjšate tako, da upoštevate ta navodila:

a) Hitrost prostega teka mora biti pravilno nastavljena.

b) Mešanica goriva mora biti ustrezna.

c) Zračni filter mora biti čist.

- Če je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejte Tehnični podatki na strani 252. (Sl. 62)

Napaka ob zagonu
Kontrola Možen	vzrok Rešitev
Gumb STOP Položaj za iz-klop		Izklopno stikalo premaknite v položaj za zagon.
Zaskočke zaganjalnika	Pritrdilne za-skočne kljukice	Prilagodite ali nastavite zaskočne kljukice.
		Očistite okolico zaskočnih kljukic.
		Obrnite se na pooblaščenega servisnega zastopnika.
Posoda za gori-vo	Nepravilna vr-sta goriva.	Izpraznite in uporabite pravo gorivo.
Uplinjalnik Nasta	vitev hi-trosti prostega teka.	Prosti tek nastavite s T-vijakom.
Iskrenje (ni isker)	Umazana ali mokra svečka.	Poskrbite, da je svečka suha in čista.
	Razmak sveč-ke ni ustrezen.	Očistite svečko. Prepričajte se, da je razmak pri elektrodi pravilen. Na svečki mora biti nameščena zaščita kapica.
		Ustrezen razmak med elektrodama si oglejte v tehničnih podatkih.
Svečka Vžigalna	sveč-ka ni čvrsto na-meščena.	Zategnite svečko.

Motor se zažene, vendar ugaša.
Kontrola Možen	vzrok Rešitev
Posoda za gori-vo	Nepravilna vr-sta goriva.	Izpraznite in uporabite pravo gorivo.
Uplinjalnik Motor	ne preide pravilno v prosti tek.	Obrnite se na servisnega zastopnika.
Zračni filter Zamašen zrač-ni filter.		Očistite zračni filter.

Prevoz in skladiščenje

- Opremo varno pritrdite na prevozno sredstvo, da se izognete poškodbam in nesrečam.

- Izdelek in opremo skladiščite na suhem mestu, kjer ne zmrzuje.

- Izdelek očistite.

- Zamenjajte ali popravite poškodovane dele.

- Pri izdelku, ki ne zadržuje vlage, uporabite primerno zaščitno prevleko.

• Med prevozom mora biti izdelek varno pritrjen.

Tehnični podatki

	333R Mark II
Motor
Gibna prostornina valja v cm3	32,6
Število vrtljajev prostega teka, vrt/min 3000 ± 300
Priporočeno najvišje število vrtljajev, vrt/min 9100
Hitrost pogonske gredi, vrt/min 6700
Največja izhodna moč motorja, v skladu z ISO 8893, kW/KM pri vrt/min	1,0/1,3 pri 7000
Sistem za gorivo in mazanje
Svečka NGK BPMR7A/HQT-1
Razmik elektrod, mm 0,6-0,7
Sistem za gorivo in mazanje
Kapaciteta rezervoarja goriva v l/cm3	1,1/1100
Teža
Teža, kg 7,2
Emisije hrupa43
Raven zvočne moči, izmerjena v dB (A) 106,9
Raven zvočne moči, zajamčena LWA dB(A) 108
Nivoji hrupa44
Ekvivalentna raven zvočnega tlaka pri uporabnikovem ušesu, dB (A):
Opremljeno s kosilno glavo 96,9
Ravni vibracij^45
Ekvivalentne ravni vibracij_hv,eq
Opremljeno s kosilno glavo, levo/desno, m/s ^2	6,1/6,2

Dodatna oprema

333R Mark II
Odobren pribor Vrsta Ščitnik rezalne-		ga priključka
Nož/rezilo za travo	Multi 330-2 (premer 330, 2 zobje) 593 70 66-01
	Multi 255-3 (premer 255, 3 zobje) 593 70 66-01
	Grass 275-4 (premer 275, 4 zobje) 593 70 66-01
	Grass 255-4 1" (premer 255, 4 zobje) 593 70 66-01
Kosilna glava 59	3707601 593 70 66-01
Podporna skle-da	Fiksirana -

Izjava ES o skladnosti

Izjava ES o skladnosti

Ime izdajatelja: Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel: [phone].

Družba Husqvarna AB prevzema popolno odgovornost za predmet te izjave: Bencinski motorni obrezovalnik in/ali kose GZ32B, natančneje modele Husqvarna 333R Mark II, od serijskih številk modelnega leta 2019 dalje. Številki platforme in modela sta jasno navedeni na tipski ploščici, skupaj z letnico in serijsko številko.

Predmet izjave, opisane zgoraj, je v skladu z zahtevami direktiv Sveta:

• Direktive 2006/42/ES z dne 17. maja 2006 o strojih in
• 2014/30/EU z dne 26. februarja 2014 "o elektromagnetni združljivosti".
• 2000/14/ES z dne 8. maja 2000 "o emisijah hrupa v okolje".
• 2011/65/EU z dne 8. junija 2011 "o omejevanju uporabe nekaterih nevarnih snovi"

V skladu s prilogo V so navedene ravni zvoka navedene v poglavju navodil za uporabo s tehničnimi podatki.

Uporabljeni so naslednji standardi:

EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 12100:2010, EN IEC 63000:2018

TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nürnberg, Nemčija, 0197, je v imenu družbe Husqvarna AB opravil prostovoljen tipski pregled in sestavil dokument AM 50447165Certifikat o skladnosti z direktivo Sveta ES 2006/42/ES o strojih. Ta certifikat o opravljenem tipskem pregledu velja za vse proizvodne lokacije in države porekla, navedene na izdelku. Dobavljeni obrezovalniki trave in/ali motorne kose so enaki primerku, na katerem je bil opravljen pregled.

Husqvarna AB, Huskvarna, Švedska, 2019-09-16

P.M.d.u=

Pär Martinsson, vodja razvoja (pooblaščeni zastopnik družbe Husqvarna AB in odgovorna oseba za tehnično dokumentacijo)

TARTALOMJEGYZÉK

Bevezető....255

Biztonság.... 256

Sigurnost pri rukovanju s gorivom

• Nemojte pokretati proizvod ako u njemu ima goriva ili motornog ulja. Uklonite neželjeno gorivo/ulje i pričekajte na sušenje proizvoda. Uklonite neželjeno gorivo iz proizvoda.

• Ako gorivo prolijete po odjeći, odmah ju zamijenite.

• Gorivu nemojte dopustiti kontakt s tijelom jer može uzrokovati ozljede. Ako dođe do kontakta goriva s tijelom, sapunom i vodom isperite gorivo.

• Nemojte pokretati motor ako ste po proizvodu ili tijelu prolili gorivo.
• Nemojte pokretati proizvod ako motor propušta. Redovito pregledavajte ima li na motoru propuštanja.
• Budite pažljivo s gorivom. Gorivo je zapaljivo, a pare su eksplozivne i mogu uzrokovati ozljede i smrt.
• Nemojte udisati pare goriva, one mogu uzrokovati ozljede. Osigurajte dovoljan protok zraka.
• U blizini goriva ili motora nemojte pušiti.
• U blizinu goriva ili motora nemojte stavljati vruće predmete.
• Nemojte ulijevati gorivo kada je motor uključen.
• Prije ulijevanja goriva provjerite je li motor hladan.
• Prije ulijevanja goriva polako otvorite čep spremnika goriva i pažljivo ispustite tlak.
• Gorivo u motor nemojte ulijevati u zatvorenom prostoru. Nedovoljan protok zraka može uzrokovati ozljede ili smrt zbog gušenja ili trovanja ugljičnim monoksidom.

• Pažljivo zategnite čep spremnika goriva kako ne biste uzrokovali požar.

• Prije pokretanja proizvod odmaknite najmanje 3 m (10') od mjesta punjenja spremnika.

• U spremnik za gorivo nemojte uliti previše goriva.
• Provjerite ima li propuštanja pri pomicanju proizvoda ili posude za gorivo.
• Proizvod ili posudu za gorivo nemojte stavljati u blizinu otvorenog plamena, iskri ili lampica. U prostoru za skladištenje ne smije biti otvorenog plamena.
• Za prijenos ili skladištenje goriva koristite isključivo odobrene posude.
• Prije dugotrajnog skladištenja ispraznite spremnik za gorivo. Poštujte lokalne zakone o lokaciji zbrinjavanja goriva.
• Očistite proizvod prije dugotrajnog skladištenja.
• Prije skladištenja stroja uklonite kabel svjećice kako biste spriječili slučajno pokretanje motora.

Sigurnosne upute za održavanje

Čišćenje trave s rezačem trave

Naoštravanje rezača trave i noževa za travu

Raščišćavanje trave nožem za travu

1. Noge držite razmaknutim za vrijeme rukovanja proizvodom. Pazite da se nogama čvrsto oslanjate na tlo.
2. Postavite potpornu čašicu da lagano leži na tlu. Na taj način se sprečava da nož dodiruje tlo.
3. Kod poteza čišćenja zamahujte postrance, zdesna nalijevo. Režite lijevom stranom noža (položaj između 8 i 12 sati). (Sl. 50)
4. Nagnite nož ulijevo kad raščišćavate travu.

Napomena: Trava se lako skuplja ako je u jednom redu.

1. Kod povratnog poteza zamahujte postrance, slijeva nadesno.
2. Radite ritmičnim tempom.
3. Pomjerite se prema naprijed i noge čvrsto oslonite na tlo.
4. Zaustavite motor.
5. Izvucite proizvod iz spojnice na pojasu.
6. Spustite proizvod na tlo.
7. Skupite odrezani materijal.

Čišćenje

(SI. 51)

Najbolji rezultati:

• Držite trimer tako da glava trimera bude malo iznad tla.
• Nagnite glavu trimera pod malim kutom.
• Pustite da flaks za trimer udara u tlo oko predmeta

Trimovanje trave

1. Glavu za podrezivanje držite nakošeno odmah iznad tla. Nemojte gurati flaks trimera u travu. (Sl. 52)

2. Smanjite dužinu flaksa trimera za 10–12 cm / 4–4,75 inča.

3. Smanjite brzinu motora kako biste smanjili rizik od oštećenja biljaka.
4. Koristite 80% gasa kada režete travu u blizini predmeta. (Sl. 53)

Rezanje trave

1. Pazite da nit trimera za travu bude paralelna s tlom kad vršite rezanje. (Sl. 54)
2. Nemojte pritiskati trimi glavu u tlo. To može oštetiti tlo i proizvod.
3. Nemojte dopuštati da trimi glava trimera stalno dodiruje tlo, to može izazvati oštećenje trimi glave.
4. Koristite puni gas kada pomjerate proizvod s mjesta na mjesto da biste rezali travu. Pazite da flaks trimera za travu bude paralelna s tlom. (SI. 55)

Sakupljanje trave

Zračna struja iz rotirajućeg silka trimera može se koristiti za uklanjanje trave iz područja.

1. Držite glavu trimera i silk trimera paralelno sa tlom i iznad tla.
2. Dajte puni gas.
3. Pomjerajte glavu trimera s jedne strane na drugu i čistite travu.
