NAUDOJIMO INSTRUKCIJA 333R Mark II HUSQVARNA

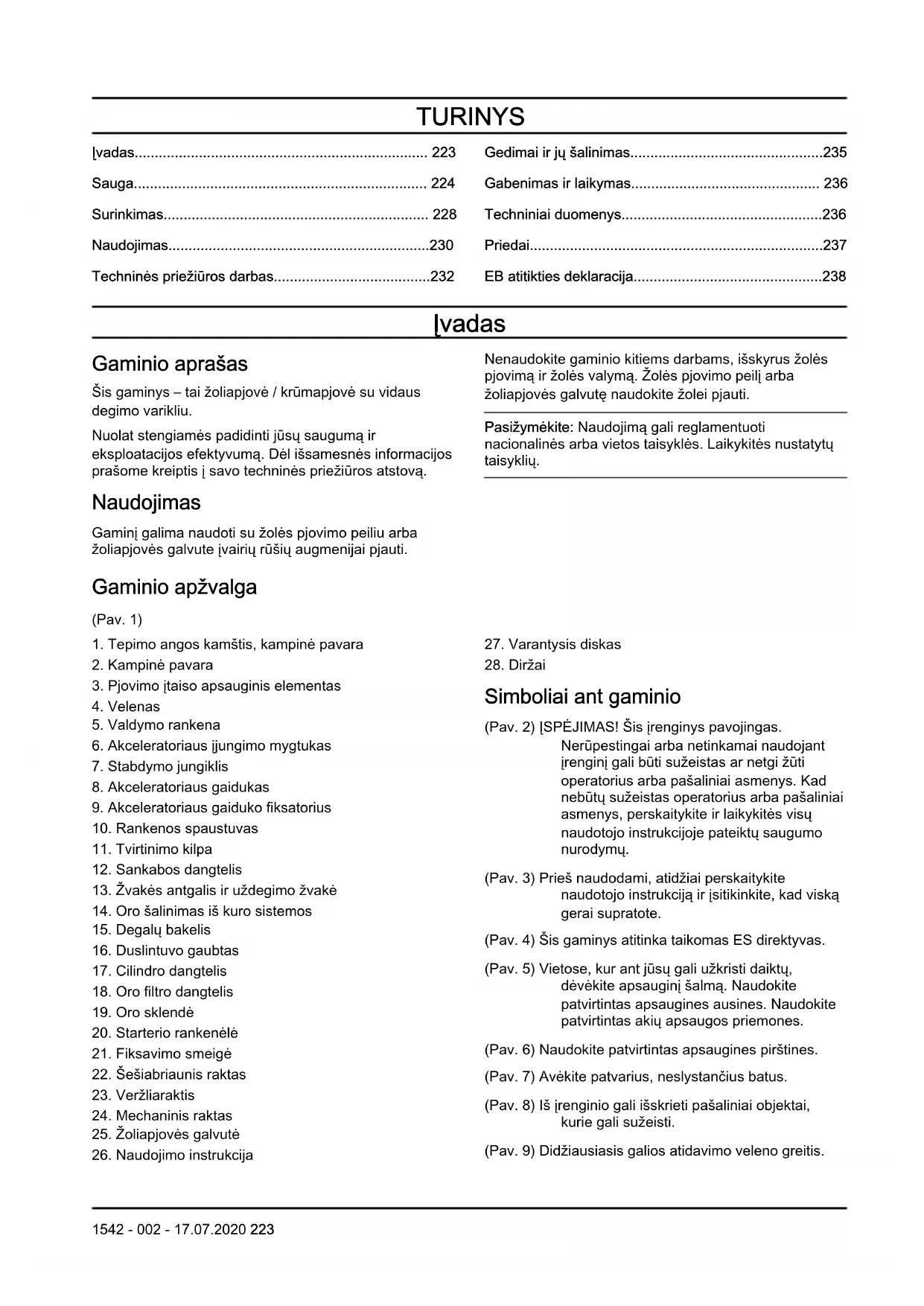

LT Operatoriaus vadovas 223-238

Techninės priežiūros darbas....232

Gedimai ir jų šalinimas....235

Gabenimas ir laikymas.... 236

Techniniai duomenys....236

Priedai....237

EB atitikties deklaracija....238

lvadas

Gaminio aprašas

Šis gaminys – tai žoliapjovė / krūmapjovė su vidaus degimo varikliu.

Nuolat stengiamės padidinti jūsu saugumą ir eksploatacijos efektyvuma. Dėl išsamesnės informacijos prašome kreiptis i savo techninės priežiūros atstovą.

Naudojimas

Gaminj galima naudoti su žolės pjovimo peiliu arba žoliapjovės galvute įvairių rūšių augmenijai pjauti.

Gaminio apžvalga

(Pav. 1)

1. Tepimo angos kamštis, kampinė pavara

2. Kampinė pavara

3. Pjovimo įtaiso apsauginis elementas

4. Velenas

5. Valdymo rankena

6. Akceleratoriaus jungimo mygtukas

7. Stabdymo jungiklis

8. Akceleratoriaus gaidukas

9. Akceleratoriaus gaiduko fiksatorius

10. Rankenos spaustuvas

11. Tvirtinimo kilpa

12. Sankabos dangtelis

13. Žvakės antgalis ir uždegimo žvakė

14. Oro šalinimas iš kuro sistemos

15. Degalų bakelis

16. Duslintuvo gaubtas

17. Cilindro dangtelis

18. Oro filtro dangtelis

19. Oro sklendè

20. Starterio rankenèlè

21. Fiksavimo smeigè

22. Šešiabriaunis raktas

23. Veržliaraktis

24. Mechaninis raktas

25. Žoliapjovės galvutė

26. Naudojimo instrukcija

Nenaudokite gaminio kitiems darbams, išskyrus žolės pjovimą ir žolės valymą. Žolės pjovimo peilį arba žoliapjovės galvutę naudokite žolei pjauti.

Pasižymėkite: Naudojimą gali reglamentuoti nacionalinės arba vietos taisyklės. Laikykitės nustatytų taisyklių.

1. Varantysis diskas

2. Diržai

Simboliai ant gaminio

(Pav. 2) [SPĖJIMAS! Šis įrenginys pavojingas. Nerūpeestingai arba netinkamai naudojant įrenginį gali būti sužeistas ar netgi žūti operatorius arba pašaliniai asmenys. Kad nebūtų sužeistas operatorius arba pašaliniai asmenys, perskaitykite ir laikykitės visų naudotojo instrukcijoje pateiktų saugumo nurodymų.

(Pav. 3) Prieš naudodami, atidžiai perskaitykite naudotojo instrukciją ir įsitikinkite, kad viską gerai supratote.

(Pav. 4) Šis gaminys atitinka taikomas ES direktyvas.

(Pav. 5) Vietose, kur ant jūsų gali užkristi daiktų, dévėkite apsauginį šalmą. Naudokite patvirtintas apsaugines ausines. Naudokite patvirtintas akių apsaugos priemones.

(Pav. 6) Naudokite patvirtintas apsaugines pirštines.

(Pav. 7) Avėkite patvarius, neslystančius batus.

(Pav. 8) Iš įrenginio gali išskrieti pašaliniai objektai, kurie gali sužeisti.

(Pav. 9) Didžiausiasis galios atidavimo veleno greitis.

(Pav. 10) Naudodami jrenginj laikykitės ne mažesniu kaip 15 m atstumu nuo žmonių ir gyvūnų.

(Pav. 11) Jeigu pjovimo įranga paliečia objektą, kurio iš karto nenupjauna, ašmenys gali atšokti. ľrenginys gali nupjauti kūno dalis. Naudodami ľrenginį laikykitės ne mažesnių kaip 15 m atstumu nuo žmonių ir gyvūnų.

(Pav. 12) Oro šalinimo siurbliukas.

(Pav. 13) Oro sklendės uždarymo kryptis.

(Pav. 14) Oro sklendės atidarymo kryptis.

(Pav. 15) Triukšmo emisija į aplinką atitinka Europos direktyvą 2000/14/EB ir Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Triukšmo emisijos duomenys nurodyti įrenginio etiketėje ir skyriuje Techniniai duomenys.

yyyywwxxx Nominalių parametrų plokštelėje nurodytas xx serijos numeris. yyyy yra pagaminimo metai, ww yra pagaminimo savaitė.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams.

„Euro V“ standartas

PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą.

Atsakomybė už gaminį

Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;
- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
- gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba ji suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Toliau apibrėžiamas signalinių žodžių žymimas pavojus.

PERSPĖJIMAS: Gali susižeisti asmenys.

PASTABA: Galima sugadinti gamini.

Pasižymėkite: Ši informacija padeda gaminį naudoti saugiau.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Naudokite gaminį tinkamai. Netinkamai naudojant galima rimtai arba mirtinai susižeisti. Produktą naudokite tik šiose instrukcijose nurodytiems darbams. Nenaudokite gaminio kitiems darbams.
• Paisykite šiose instrukcijose pateiktų nurodymų. Paisykite saugos simbolių ir saugos nurodymų.

Naudotojui nepaisant instrukciju ir simboliu, galima sugadinti įrangą arba susižeisti ar mirtinai susižeisti.

• Neišmeskite šių instrukcijų. Vadovaukitės šiomis instrukcijomis surinkdami ir naudodami šį gaminį bei atlikdami jo techninę priežiūrą. Vadovaukitės šiomis instrukcijomis, kad tinkamai prijungtumėte priedus. Naudokite tik patvirtintus priedus.
• Sugadinto gaminio nenaudokite. Paisykite techninės priežiūros grafiko. Atlikite tik šiose instrukcijose aprašytus priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas techninės priežiūros centras.
• Šiose instrukcijose negali būti numatytos visos situacijos, su kuriomis galite susidurti naudodami gaminį. Būkite atsargūs ir apdairūs. Gaminio nenaudokite ir nevykdykite jo priežiūros darbų, jei nesate tikri dėl jo būklės. Jei reikia informacijos, kreipkitės į gaminio eksperta, pardavimo atstovą, techninės priežiūros atstovą arba patvirtintą techninės priežiūros centra.
• Prieš surinkdami gamini, ruošdami jį saugoti arba atlikdami priežiūros darbus, atjunkite uždegimo žvakės kabelį.

• Nenaudokite gaminio, jei pasikeitė jo pradiniai techniniai duomenys. Nekeiskite gaminio dalių, neturinčių gamintojo patvirtinimo. Naudokite tik gamintojo patvirtintas dalis. Netinkamai prižiūrint gaminį galima susižeisti arba žūti.

• Nejkvėpkite variklio skleidžiamų dujų. Ilgalaikis kvėpavimas variklio išmetamosiomis dujomis pavojingas gyvybei.

• Neužveskite gaminio patalpoje arba greta degių medžiagų. Išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.
• Naudojant ši gaminį, variklis sukuria elektromagnetinį lauką. Elektromagnetinis laukas gali sugadinti medicininius implantus. Prieš pradėdami naudoti ši gaminį, pasitarkite su savo gydytoju ir medicininio implanto gamintoju.
• Neleiskite gaminio naudoti vaikams. Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiems asmenims.
• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Užrakinkite gaminį vaikams ir nepatvirtintiems asmenims nepasiekiamoje vietoje.
• Iš gaminio gali išskrieti ir sužaloti pašaliniai objektai. Paisykite saugos nurodymų, kad sumažėtų sužeidimų arba žūties pavojus.
• Nepalikite gaminio be priežiūros, kai užvestas variklis.
• Dėl nelaimingo įvykio yra atsakingas gaminio naudotojas.
• Prieš naudodami gamini įsitikinkite, kad jo dalys nepažeistos.
• Prieš naudodami gaminį, įsitikinkite, kad aplink jus mažesniu nei 15 m (50 pėdu) spinduliu nėra pašalinių žmonių arba gyvūnų. Pasirūpinkite, kad greta esantys asmenys žinotų, jog ketinate naudoti gaminį.
• Atsižvelkite į nacionalinius arba vietos įstatymus. Jie gali drausti arba riboti gaminio naudojimą konkrečiomis sąlygomis.
• Neeksploatuokite gaminio, jeigu esate pavargę, vartojote alkoholio, narkotikų ar vaistų. Tai gali paveikti jūsu regėjimą, budrumą, koordinacija ir nuovokumą.

Saugos nurodymai dèl darbo

• Prieš naudodami gaminį įsitikinkite, kad produktas visiškai surinktas.
• Prieš pradėdami pastumkite gaminį per 3 m (10 pėdas) nuo vietos, kurioje užpildėte kuro bakelį. Padėkite gaminį ant lygaus paviršiaus. Patikrinkite, ar pjovimo įtaisas neliečia žemės ar kokio kita daikto.
• Iš gaminio gali išskrieti pašaliniai objektai, kurie gali pažeisti akis. Dirbdami gaminiu visada naudokite akių apsaugos priemones.
• Būkite apdairūs – darbo metu be jūsų žinios prie gaminio gali prisiartinti vaikai.

• Jei darbo zonoje yra pašalinių asmenų, gaminio nenaudokite. ľ darbo zoną ižengus pašaliniam asmeniui, išjunkite gaminį.

• Pasirūpinkite, kad niekada neprarastumėte gaminio kontrolės.

• Nenaudokite gaminio, jei nelaimės atveju negalėtumėte sulaukti pagalbos. Prieš pradėdami naudoti įrenginį visada pasirūpinkite, kad aplinkiniai žinotų, jog ketinate naudoti įrenginį.
• Nesisukite su gaminiu prieš tai nejsitikinę, kad saugioje zonoje nėra pašalinių asmenų arba gyvūnų.
• Prieš pradėdami pašalinkite iš darbo zonos visus pašalinius objektus. Pjovimo įtaisui užkliudžius pašalinį objektą, objektas gali išskrieti ir sužaloti arba sugadinti įrangą. Pašalinės medžiagos gali apsivyti aplink pjovimo įtaisą ir sugadinti gaminį.
• Nenaudokite gaminio prastu oru (per rūką, lietų, esant stipriam vėjui, žaibo tikimybei ar kitoms nepalankioms oro sąlygoms). Dėl prasto vėjo gali susidaryti pavojingos sąlygos (pvz., slidūs paviršiai).
• [sitikinkite, kad galite judèti laisvai ir dirbti stabilioje padétyje.
  (Pav. 16)
• [sitikinkite, kad naudodami gaminj nenugriūsite. Naudodami gaminj nepasvirkite.
• Gaminj visada laikykite abiem rankomis. Gaminj laikykite dešinėje kūno pusėje.
  (Pav. 17)
• Gaminį naudokite nuleidę pjovimo įtaisą žemiau liemens.
• Jei užvedant variklj oro sklendės rankenėlė yra uždarytos oro sklendės padėtyje, pjovimo įtaisas pradeda suktis.
• Varikliui išsijungus nelieskite kampinės pavaros. Varikliui išsijungus kampinė pavara būna įkaitusi. Įkaitę paviršiai gali sužaloti.
• Prieš perkeldami gaminį išjunkite variklj.
• Nepadėkite gaminio, kai užvestas variklis.
• Prieš pašalindami nuo gaminio nepageidaujamas medžiagas išjunkite variklj ir palaukite, kol pjovimo įtaisas sustos. Jei jūs ar pagalbininkas ketina pašalinti nupjautą medžiaga, palaukite, kol pjovimo įtaisas sustos.

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Dirbdami gaminiu visada naudokite tinkamas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepašalina sužeidimų pavojaus. Asmeninės apsauginės priemonės sumažina sužalojimų laipsnį nelaimės atveju.
• Dirbdami gaminiu visada naudokite akių apsaugos priemones.
• Nenaudokite gaminio basomis kojomis arba atvira avalyne. Visada avėkite patvarius, neslystančius batus.

• Dévékite storas, ilgas kelnes.

• Jei būtina, naudokite patvirtintas apsaugines pirštines.

• Jei yra tikimybė, kad jums ant galvos gali nukristi sunkus objektas, naudokite šalmą.
• Dirbdami gaminiu visada naudokite apsaugines ausines. Ilgalaikis triukšmas gali pakenkti klausai.
• Šalia visada turėkite pirmosios pagalbos rinkinį.

Gaminio apsauginės priemonės

- Nepamirškite reguliariai atlikti gaminio priežiūros darbų.

• Gaminio tarnavimo trukmė padidėja.
- Nelaimių pavojus sumažėja.

Reguliariai perduokite gaminį patvirtintam pardavimo atstovui arba techninės priežiūros centrui, kuriame jis bus apžiūrėtas ir pakoreguotas arba suremontuotas.

- Nenaudokite gaminio, jei jo apsauginės priemonės pažeistos. Jei gaminys pažeistas, kreipkitės i patvirtintą techninės priežiūros centra.

Akceleratoriaus gaiduko fiksatorius

Akceleratoriaus gaiduko fiksatorius (A) neleidžia netyčia suaktyvinti akceleratoriaus gaiduko (B). Nuspauskite akceleratoriaus gaiduko fiksatorių (A), kad atleistumėte akceleratoriaus gaiduką (B). Atleidus rankeną, akceleratoriaus gaiduko fiksatorius (A) ir akceleratoriaus gaidukas (B) grįžta į pradinę padėtį. (Pav. 18)

Ši judėjimą valdo dvi izoliuotos grįžimo spyruoklės. Tai reiškia, kad akceleratoriaus gaidukas (B) automatiškai užfiksuojamas tuščiosios eigos padėtyje.

1. [sitikinkite, kad atleidus akceleratoriaus gaiduko fiksatorių (A), akceleratoriaus gaidukas (B) užfiksuojamas tuščiosios eigos padėtyje.
2. Paspauskite akceleratoriaus gaiduko fiksatorių (A) ir patikrinkite, ar atleidus jis grįžta i savo pradinę padėtį.
3. Paspauskite akceleratoriaus gaiduką (B) ir patikrinkite, ar atleidus jis grįžta i savo pradinę padėtį.

Užveskite variklj ir iki galo nuspauskite akceleratoriaus gaiduką. Atleiskite akceleratoriaus gaiduką (B) ir patikrinkite, ar pjovimo įtaisas sustoja. Jei pjovimo įtaisas sukasi, kai akceleratorius yra tuščiosios eigos padėtyje, patikrinkite karbiuratoriaus tuščiosios eigos reguliavimo varžtą.

Stabdymo jungiklis

Paleiskite variklj. [sitikinkite, kad variklis sustoja, kai perjungiate stabdymo jungiklj i išjungimo padėt].

(Pav. 19)

Pjovimo įtaiso apsauga

PERSPĖJIMAS: Nenaudokite pjovimo įtaiso, jei nejrengtas patvirtintas apsauginis elementas. Jei sumontuotas netinkamas ar netvarkingas apsauginis elementas, tai gali tapti sunkių sužeidimų priežastimi.

Pjovimo įtaiso apsauga saugo, kad gaminio naudotojo kryptimi neišskrietų palaidi objektai. Apžiūrėkite, ar pjovimo įtaiso apsauga nepažeista, ir esant reikalui ją pakeiskite. Naudokite tik patvirtintą pjovimo įtaiso apsaugą.

(Pav. 20)

Greito atsegimo mechanizmo patikra

PERSPĖJIMAS: Nenaudokite diržų su sugedusiu greito atsegimo mechanizmu.

Naudodamasis greito atsegimo mechanizmu naudotojas gali pavjoaus atveju greitai atsegti jrenginj nuo diržu.

1. Išjunkite variklj.
2. Apžiūrėkite, ar apsauga nesugadinta, pavyzdžiui, nejskilusi.
3. Atsekite ir prisekite greito atsegimo mechanizmą, kad patikrintumėte, ar jis tinkamai veikia. (Pav. 21)

Duslintuvas

(Pav. 22)

Duslintuvas iki minimumo sumažina triukšmo lygj ir nukreipia nuo operatoriaus variklio išmetamąsias dujas.

- Nenaudokite variklio su pažeistu duslintuvu. Pažeistas duslintuvas skleidžia daugiau triukšmo ir kelia didesnį gaisro pavojų. Visada šalia turėkite gesintuvą.

- Reguliariai apžiūrėkite, ar duslintuvas pritvirtintas prie gaminio.

- Kai variklis užvestas nelieskite variklio arba duslintuvo. Išjunge variklj kurj laiką nelieskite variklio arba duslintuvo. Ikaitę paviršiai gali sužaloti.

- Karštas duslintuvas gali sukelti gaisrą. Būkite atsargūs naudodami gamini greta degių skysčių arba dujų.

- Nelieskite pažeisto duslintuvo dalių. Dalyse gali būti kancerogeninių medžiagų.

Antveržlės tvirtinimas ir nuėmimas

PERSPĖJIMAS: Išjunkite varikli, mūvėkite apsaugines pirštines ir saugokitės pjovimo įtaiso aštrių briaunų.

Fiksavimo veržlė naudojama kai kuriems pjovimo įtaisams tvirtinti. Antveržlės veržlės sriegis kairinis.

• Tvirtindami fiksavimo verzlę sukite prieš pjovimo įtaiso sukimosi kryptį.
• Nuimdami fiksavimo verzle sukite pjovimo įtaiso sukimosi kryptimi.
• Norèdami atlaisvinti arba priveržti fiksavimo veržlę, naudokite raktą su galvute ilgu kotu. Paveikslé rodyklé rodo sritj, kurioje galima naudoti raktą su galvute. (Pav. 23)

PERSPÉJIMAS: Atlaisvinant ir priveržiant fiksavimo veržlę, kyla pavojus susižaloti geležte. Tai darydami visuomet įsitikinkite, kad geležtės apsauga saugo jūsų ranką nuo sužalojimų.

Pasižymėkite: [sitikinkite, kad nejmanoma ranka pasukti antveržlės. Jeigu nailoninės įvorės pasipriešinimas mažesnis nei 1,5 Nm, pakeiskite veržlę. Fiksavimo veržlė turi būti pakeista maždaug po 10 prisukimų.

Pjovimo iranga

Pasirinkite ir prižiūrėkite pjovimo įrangą taip, kad:

• išgautumėte maksimalią pjovimo jėga;
• prailgintumėte pjovimo įrangos eksploatavimo trukmę.
• Vykdykite duslintuvo patikros, techninės priežiūros ir aptarnavimo instrukcijas.
• Visada naudokite rekomenduojamą pjovimo įrangos apsaugą. Žr. techninius duomenis.

PERSPÉJIMAS: Pjovimo įrangą naudokite tik su mūsų rekomenduojama apsauga! Žr. skyrių „Techniniai duomenys“. Žiūrėkite pjovimo įrangos instrukcijas tam, kad galėtumėte tinkamai įdėti pjovimo lyną bei parinkti tinkamą žoliapjovės lyno skersmenį.

PERSPĖJIMAS: Netvarkinga pjovimo įranga padidina nelaimingų atsitikimų pavojų.

PERSPÉJIMAS: Prieš pradėdami bet ką dirbti su pjovimo įranga visada pirmiausia išjunkite variklj. Net atleidus akceleratoriaus gaiduką ji kurį laiką dar sukasi. Prieš pradėdami dirbti prie šio įtaiso įsitikinkite, kad pjovimo įtaisas visiškai sustojo, ir atjunkite uždegimo žvakės antgalį.

Pjovimo iranga

• Stambesnei žolei pjauti naudokite žolės peilius. (Pav. 24)

• Norėdami žolę formuoti, naudokite žoliapjovės galvutę.
  (Pav. 25)

• Blogai pagaląsta ar sugadinta geležtė padidina nelaimingų atsitikimų pavojų. Peilio ašmenys turi būti gerai ir teisingai pagaląsti. Laikykitės instrukcijų ir naudokite rekomenduojamą dildės šabloną.

• Tikrinkite, ar pjovimo įranga nepažeista ir nejskilusi. Pakeiskite pažeistą pjovimo įtaisą.
• Pjovimo įtaisus naudokite tik su rekomenduojamomis apsaugomis. Žr. Priedai psl. 237.

Žoliapjovės galvutė

PERSPĖJIMAS: Siekiant išvengti pavojingos vibracijos, visuomet įsitikinkite, kad žoliapjovės lynas standžiai ir tolygiai apvyniotas apie būgną.

(Pav. 26)

• Naudokite tiktai rekomenduojamas žoliapjovės galvutes ir žoliapjovės lynus.
• Naudokite tik rekomenduojamus pjovimo įtaisus.
• Mažesniems įrenginiams reikia mažesnių žoliapjovės galvučių ir atvirkščiai.
  • Taip pat svarbus žoliapjovės lyno ilgis. Ilgesniam lynui sukti reikia stipresnio variklio nei to paties storio trumpesniam lynui.
• Patikrinkite, ar nepažeistas prie apsauginio žoliapjovės skydelio pritvirtintas peilis. Jis nupjauna reikiamo ilgio žoliapjovės lyną.
• Prieš naudodami žoliapjovės lyną, pamirkykite jį porą dienų vandenyje, kad prailgėtų jo eksploatavimo laikas.

Žolės pjovimo peiliai ir žolės pjovimo įtaisai

• Naudokite gaminj su patvirtintu žolės pjovimo peiliu. Žolės pjovimo peilį naudokite tik tinkamai pritvirtinę visas reikiamas dalis. Patikrinkite, ar viskas atlikta tinkamai ir kad naudojamos tinkamos dalys. Dėl netinkamai sumontuotų dalių peilis gali nuskrieti ir rimtai sužaloti naudotoją arba aplinkinius.
• Peilį imkite arba prižiūrėkite mūvėdami apsaugines pirštines.
• Naudodami gaminj su žolės pjovimo peiliu naudokite galvos apsaugą.
• Žolės pjovimo peilis ir žolės pjovimo įtaisas skirti stambesnei žolei pjauti.
• Sustabdžius variklj arba atleidus akceleratoriaus gaiduką žolės peilis sukasi toliau ir gali sužaloti. Prieš atlikdami priežiūrą, įsitikinkite, kad žolė peilis visiškai sustojo.
• Prieš pradėdami dirbti su pjovimo įranga pirmiausia išjunkite variklj. [sitikinkite, kad pjovimo įtaisas visiškai sustojo. Nuo degimo žvakės nuimkite laidą.
• Naudokite tik patvirtinta pjovimo įtaisą arba tinkamai pagaląstą peilį.
• Peilio ašmenys turi būti gerai ir teisingai pagaląsti.
• Sugadinto pjovimo įtaiso nenaudokite.

- Transportuodami arba palikdami saugoti gaminį, pritvirtinkite transportavimui skirtą apsauginį elementą prie žolės pjovimo peilio.

Peilio atrama

• Peilio atrama yra staigu gaminio judesys i šoną, priekį arba galą. Peilio atrama atsitinka, kai žolės peilis įsiremia i kliūtį, kurios negali nupjauti. Vietose, kuriose sunkiai matomas pjaunamas paviršius, peilio atramos rizika yra didesnė.
• Peilio atramos atveju kyla pavojus, kad gaminys arba jo naudotojas pasislinks i šalį. Pajudėjęs peilis gali kliudyti aplinkinius, todėl kyla sužeidimų pavojus.
• Jei peilis sulinksta, įskyla, nulūžta arba yra pažeidžiamas, peilį utilizuokite.
• Naudokite aštrius ašmenis. Peilio atramos pavojus padidėja, jei peilis neaštrus.

Saugumo reikalavimai kurui

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius. Nuvalykite nuo gaminio nepageidaujamą kurą.
• Apsipylę drabužius kuru nedelsiant persirenkite.
• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.
• Neužveskite variklio, jei apliejote gamini arba kūną alyva arba kuru.
• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.
• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.

• Nejkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.

• Nerūkykite greta kuro arba variklio.

• Nedėkite šiltų objektų greta kuro arba variklio.
• Nepilkite kuro, kai variklis užvestas.
• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.
• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.
• Nepilkite j variklj kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.
• Kruopščiai priveržkite kuro bakelio dangtelį, nes antraip gali kilti gaisras.
• Prieš pradėdami darbą patraukite gamini mažiausiai 3 m (10 pėdu) nuo vietos, kurioje pylėte kurą.
• Nepripilkite i kuro bakelj pernelyg daug kuro.
• Pasirūpinkite, kad perkeliant gaminį arba kuro bakelį iš jo neišsilietų kuras.
• Nestatykite gaminio arba kuro bakelio greta atviros liepsnos, kibirksčių arba degiklio. [sitikinkite, kad laikymo patalpoje nėra atviros liepsnos.
• Kurą gabenkite ir laikykite tik patvirtintuose bakeliuose.
• Prieš palikdami gaminį saugoti ilgesniam laikui, ištuštinkite kuro bakelį. Kurą utilizuokite atsižvelgdami į vietinius įstatymus.
• Nuvalykite gamini prieš palikdami jj saugoti ilgesniam laikui.
• Prieš palikdami gaminj saugoti ilgesnji laiką atjunkite uždegimo žvakės kabelį, kad variklis netikėtai neužsivestų.

Priežiūros saugos instrukcijos

- Jeigu negalite koreguoti greičio tuščiaja eiga, kad pjovimo įtaisas sustotų, kreipkitės į techninės priežiūros centra. Nenaudokite įrenginio, kol jis nėra tinkamai sureguliuotas arba suremontuotas.

Surinkimas

PERSPĖJIMAS: Prieš surinkdami gaminį perskaitykite skyrių apie saugą.

Pagrindinio korpuso montavimas

1. Prijunkite variklj (A) prie vamzdžio (B) keturiais varžtais (C). (Pav. 27)

Valdymo rankenos ir akceleratoriaus montavimas

1. [statykite valdymo rankeną i jai skirtą spaustuvą, esanti ant veleno. (Pav. 28)

2. Uždėkite viršutinę valdymo rankenos spaustuvo dalį ant valdymo rankenos. Išitikinkite, kad spaustuvas uždėtas ant srieginės valdymo rankenos srities. Žr. paveikslėlį.

3. Užsidėkite diržus ir pakabinkite gaminį už laikymo kablio.

4. Atlikite galutinius reguliavimo veiksmus, kad už laikymo diržų pakabintas gaminys būtų patogioje padėtyje. (Pav. 29)
5. Priveržkite varžtus.

Akceleratoriaus troso ir stabdymo jungiklio laidų sujungimas

1. Nuimkite oro filtro dangtelj.
2. Perkiškite akceleratoriaus trosą (A) per karbiuratoriaus laikiklj (B). (Pav. 30)
3. Sukdami, iki galo užfiksuokite troso reguliatoriaus movą (C) karbiuratoriaus laikiklyje.
4. Pritvirtinkite lizdine tvirtinimo detalę (D) prie karbiuratoriaus. Šiuo metu įdubusi troso antgalio (F)

anga (E) yra toliau nuo troso reguliatoriaus movos (C). (Pav. 31)

1. Sukite karbiuratoriaus akceleratoriaus kumštelj ir perkiškite akceleratoriaus trosą (A) per lizdinės tvirtinimo detalės lizdą.
2. [sitikinkite, kad troso antgalis (F) atsiduria jdubusioje angoje.
3. Kartais paspauskite akceleratoriaus gaiduką, kad jsitikintumėte, jog jis tinkamai veikia.
4. Sureguliuokite troso reguliatoriaus movą (C).

a) Isitikinkite, kad stabdiklis ant karbiuratoriaus akceleratoriaus kumštelio tinkamai liečiasi su akceleratoriaus stabdikliu.

b) Isitikinkite, kad iki galo nuspaudus akceleratoriaus gaiduką trosas yra tokioje padétyje, kurioje išlaikytas 1–2 mm atstumas tarp troso antgalio (F) ir lizdinės tvirtinimo detalės. (Pav. 32)

1. Tinkamai sureguliavę akceleratoriaus trosą (A), priveržkite fiksavimo veržlę (G).
2. Sujunkite stabdymo jungiklio laidus (H) su variklio jungtimis. (Pav. 33)
3. Uždėkite oro filtro gaubtą.

Geležtės apsaugos ir žolės pjovimo peilio uždėjimas

PASTABA: Naudokite tik patvirtintą peilių apsaugą. Žr. Priedai psl. 237.

1. Uždėkite geležtės apsaugą / pjovimo įtaiso apsaugą (A) ant veleno ir priveržkite varžtu (L). (Pav. 34)
2. Varantiji diską (B) pritvirtinkite prie galios atidavimo veleno.
3. Sukite galios atidavimo veleną tol, kol viena iš varančiojo disko angų atsistos ties skyle pavaros korpuse.
4. langą jkiškite fiksavimo kaištį (C), kad jis gerai pritvirtintų veleną.
5. Ant galios atidavimo veleno uždėkite geležte (D), atraminę jungę (G) ir atramini gaubtą (F).
6. Ant galios atidavimo veleno uždėkite atraminį gaubtą (F) ne plokščiaja puse prie geležtės.
7. Užveržkite veržlę (E). Veržliarakčio rankeną laikykite kaip įmanoma arčiau disko apsaugos. Norėdami priveržti veržlę, sukite veržliaraktį priešinga sukimuisi kryptimi. Veržlės prisukimo momentas 35-50 Nm (3,5-5 kpm). (Pav. 35)

Pasižymėkite: Kairinis sriegis.

Žolès pjovimo peilių ir žoliapjovės galvučių montavimas

PERSPĖJIMAS: Naudokite tik patvirtintą peilių apsaugą. Žr. page . Pažeista apsauga gali sužeisti.

PERSPÉJIMAS: Jei naudojate gaminį su žolės pjovimo peiliu, pirmiausia sumontuokite tinkamą rankeną, disko apsaugą ir laikymo diržus.

PERSPĖJIMAS: Netinkamai sumontuoti peiliai gali sužeisti.

1. Patikrinkite, ar pakelta varančiojo disko / atraminio flanšo dalis tinkamai įstatyta į centrinę peilių angą.
2. Sumontuokite peilius. (Pav. 36)

Laikiklio uždėjimas ant pjovimo įtaiso apsaugos

1. Uždėkite laikiklį (B) ant pjovimo įtaiso apsaugos (A). (Pav. 37)
2. |statykite varžtą (C).

Žoliapjovės apsauginio elemento ir žoliapjovės galvutės pritvirtinimas

1. Pritvirtinkite apsaugą (A) prie veleno varžtais (L). Būtinai naudokite tinkamą apsaugą tinkamai žoliapjovės galvutei. (Pav. 38)
2. Pritvirtinkite varantijj diską (B) ir atraminę junge (G) prie galios atidavimo veleno. (Pav. 39)
3. Sukite darbinį veleną, kol varančiojo disko anga susilygiuos su pavarų dėžės anga.
4. L angą jkiškite fiksavimo kaištį (C), kad jis gerai pritvirtintų veleną.
5. Sukite žoliapjovės galvutę (H) prieš laikrodžio rodyklę. (Pav. 40)
6. Norėdami išmontuoti, atlikite veiksmus atvirkštine tvarka.

Transportavimui skirto apsauginio elemento montavimas

1. Uždėkite transportavimo apsaugas ant geležtės. (Pav. 41)

Laikymo diržų reguliavimas

PERSPĖJIMAS: Irenginys turi būti visada tinkamai prikabintas prie laikymo diržų. Nenaudokite pažeisto diržo.

1. Užsidėkite laikymo diržus.

2. Prijunkite jrenginj prie diržo.

3. Sureguliuokite tinkamiausią darbinę diržo padėti.

4. Sureguliuokite šoninius diržus taip, kad abu pečiai būtų vienodai apkrauti. (Pav. 42)
5. Sureguliuokite laikymo diržus taip, kad pjovimo jtaisas būtų lygiagrečiai su žemės paviršiumi. (Pav. 43)
6. Leiskite pjovimo įtaisui lengvai remtis į žemę. Sureguliuokite laikymo diržų sąvaržas, kad gaminys būtų tinkamai subalansuotas. (Pav. 44)

Pasižymėkite: Jei naudojate žolės pjovimo peilį, jis turi būti balansuojamas maždaug 10 cm / 4 col. virš žemės paviršiaus.

Naudojimas

PERSPĖJIMAS: Prieš naudodami gamini perskaitykite ir supraskite skyrių apie saugą.

Degalai

Kuro naudojimas

PASTABA: Gaminys turi dviejų ciklų variklj. Naudokite benzino ir dviejų ciklų varikliui skirtos variklio alyvos mišinį. Būtinai naudokite tinkamo alyvos kiekio mišinį. Netinkamas benzino ir alyvos santykis gali sugadinti variklj.

Benzinas

PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminj.

PASTABA: Nenaudokite benzino, kurio etanolio koncentracija didesné kaip 10 % (E10). Antraip galima sugadinti gaminj.

PASTABA: Nenaudokite švinuoto benzino. Antraip galima sugadinti gamini.

• Visada naudokite šviežia bešvinj benziną, kurio minimalus oktaninis skaičius yra 90 RON (87 AKI), o etanolio koncentracija 10 % (E10).
• Jei gaminj dažnai naudojate esant nuolatinėms didelėms variklio apsukoms, naudokite didesnio oktaninio skaičiaus benziną.
• Naudokite tik aukštos kokybės bešvinio benzino ir alyvos mišinį.

Dvitakčių variklių alyva

• Naudokite tik aukštos kokybės dvitakčių variklių alyvą; ypač tinka HUSQVARNA dvitakčių variklių alyva. Naudokite tik oru aušinamų variklių alyvą.
  • Mišinio santykis 50:1 (2 %).

• Žemos kokybės alyva ir didelis alyvos / degalų santykis gali sutrumpinti katalizatorių naudojimo laiką.

• Rinkdamiesi alyvą, pasikonsultuokite su savo atstovu.
• Jei Husqvarna negalite gauti dvitakčiu varikliu alyvos, galite naudoti kitą geros kokybės dvitakčiu varikliu alyvą, skirtą oru aušinamiems varikliams. Rinkdamiesi alyvą, kreipkitės i savo atstovą.
• Nenaudokite dvitakčių variklių alyvos vandeniu aušinamiems užbortiniams varikliams. Dvitakčių variklių alyva kartais vadinama užbortinių variklių alyva.

Benzinas, litrais Alyva, litrais
	2 % (50:1)
5 0,1
10 0,2
15 0,3
20 0,4

Kuro mišinio maišymas

Pasižymėkite: Maišydami kurą visada naudokite tik švarų kuro bakelį.

Pasižymėkite: Nemaišykite kuro mišinio kiekio ilgesniam kaip 30 dienų laikotarpiui.

1. Ipilkite pusę benzino kiekio.
2. Supilkite visą alyvos kiekį.
3. Suplakite kuro mišinį, kad komponentai susimaišytų.
4. Supilkite likusj benzino kiekj.
5. Suplakite kuro mišinį, kad komponentai susimaišytų.
6. Užpildykite kuro bakelj.

Kuro jpylimas

PERSPEJIMAS: Šalia degalų nerūkykite ir nedėkite įkaitusių objektų. Prieš įpildami

degalų, sustabdykite variklj ir palikite kelioms minutėms atvėsti.

PERSPĖJIMAS: Norėdami įpilti degalų, lėtai atsukite degalų bakelio dangtelį, kad išleistumėte nepageidaujamą slėgį.

PERSPEJIMAS: [pylę degalų, atsargiai priveržkite degalų bakelio dangtelį. Prieš užvesdami variklj, patraukite įrenginį iš degalų pylimo vietos ir toliau nuo elektros šaltinių.

• Naudokite degalu baką su apsauga nuo perpylimo.
• [sitikinkite, kad plotas aplink kuro bakelio dangtelj yra švarus. L kuro baką patekę nešvarumai kenkia eksploatacijai.
• Prieš pildami kuro mišinį i kuro bakelį, talpą su kuru suplakite.

Užvedimas ir išjungimas

Patikrinimas prieš paleidimą

1. Apžiūrėkite, ar gaminiui netrūksta dalių, ar jis neturi pažeistų, nepritvirtintų arba susidėvėjusių dalių.
2. Apžiūrėkite veržles ir varžtus.
3. Patikrinkite žoliapjovės galvutę arba geležtę.
4. Patikrinkite fiksavimo veržlę. [sitikinkite, kad fiksavimo veržlè užfiksuota mažiausiai 1,5 Nm (1,1 péd. svar.) jęga. Priveržkite fiksavimo veržlę 35–50 Nm (26–36 péd./svar.) jęga.
5. Apžiūrėkite oro filtrą.
6. Apžiūrėkite akceleratoriaus gaiduko fiksatorių ir akceleratoriaus gaiduką.
7. Patikrinkite išjungimo jungiklj.
8. Patikrinkite, ar neprateka degalai.

Šalto variklio užvedimas

PERSPEJIMAS: Prieš paleisdami gaminj, uždėkite visą sankabos dangtelį ir veleną. Atsilaisvinus sankabai, galima susižaloti. Naudokite pirštines.

PERSPĖJIMAS: Patraukite gaminį iš degalų pylimo vietos ir toliau nuo elektros šaltinių. Padėkite jį ant lygaus paviršiaus. Įsitikinkite, kad prie pjovimo įtaiso nesiliečia jokie objektai.

PERSPĖJIMAS: [sitikinkite, kad darbo vietoje nėra neįgaliotų asmenų. Priešingu atveju gali kilti pavojus sunkiai susižaloti. Saugus atstumas yra 15 m.

1. Stabdymo jungiklj nustatykite i paleidimo padėtį.

2. Paspauskite oro šalinimo jungiklj dešimt kartu. (Pav. 45)

3. Pastumkite oro sklendės svirtį i oro sklendės padėtį. (Pav. 46)
4. Laikykite gaminj prie žemės. Lėtai traukite virvelę dešiniąja ranka, kol pajusite pasipriešinimą. Tada patraukite lynelį greitai ir iš jėgos. Tai darykite, kol išgirsite, kad variklis užsivedė. (Pav. 47)

Pasižymėkite: Nevyniokite starterio virvės sau ant rankos.

PASTABA: Neištraukite visos starterio virvės. Kai ištraukiate starterio virvę, laikykite už jos rankenos. Nepaisydami šių nurodymų galite sugadinti variklj.

1. Nustatykite oro sklendės rankenėlę į veikimo padėtį, tada patraukite starterio virvę, kol užsives variklis.
2. Šiek tiek patraukite akceleratoriaus gaiduką ir leiskite veikti mažu greičiu 60 sekundžių.

PERSPÉJIMAS: Nelieskite gaubto. Jeigu uždegimo žvakės antgalis pažeistas, galite nusideginti odą ir gauti elektros smūgį. Niekada nenaudokite gaminio, kurio uždegimo žvakės antgalis yra pažeistas.

Šilto variklio užvedimas

1. Stabdymo jungiklj nustatykite i paleidimo padėtį.
2. Paspauskite oro šalinimo jungiklj dešimt kartų. (Pav. 45)
3. Nustatykite oro sklendės rankenėlę i veikimo padėtį, tada patraukite starterio virvę, kol užsives variklis.

Išjungimas

- Norėdami išjungti variklį, nuspauskite stabdymo mygtuką. (Pav. 19)

Žoliapjovės naudojimas

PASTABA: Po kiekvieno panaudojimo sulėtinkite variklio apsukas iki tuščiosios eigos. Ilgalaikis variklio darbas didžiausiomis apsukomis be apkrovos gali sugadinti variklj.

Pasižymėkite: Vyniodami naują žoliapjovės lynelį nuvalykite žoliapjovės galvutės gaubtą, kad nesusidarytų vibracijos. Apžiūrėkite kitas žoliapjovės galvutės dalis ir esant reikalui jas nuvalykite.

Bendrieji darbo nurodymai

PERSPĖJIMAS: Pjaudami įtemptą medį būkite atsargūs. Prieš pjaunant arba baigus pjauti medis gal spyruokliuodamas grįžti i

jprastą padėti, atsitrenkti i jus arba jrenginį ir sužeisti.

• Viename darbo zonos gale išvalykite atvirą plotą ir pradėkite dirbti nuo šios vietos.
• Darbo zonoje judėkite besikartojančia trajektorija. (Pav. 48)
• lrenginj iki galo sukiokite j kairę ir dešinę, kad kaskart pasukdami išvalytumėte 4–5 m pločio ruožą.
• Išvalę 75 m ilgio ruožą apsisukite ir grįžkite atgal. Dirbdami su savimi neškitės degalų kanistrą.
• Judėkite tokią kryptimi, kad netektų bereikalingai kirsti griovių ir klūčių.
• Judėkite tokia kryptimi, kad nupjauta augmenija pučiant vėjui kristų i išvalytą plotą. (Pav. 49)
• Judėkite skersai šlaito, o ne aukštyn ir žemyn.

Žolès pjovimas žolès pjovimo peiliu

1. Kai naudojate jrenginj, stovėkite išžergę kojas. Pasirūpinkite, kad pėdos tvirtai stovėtų ant žemės.
2. Švelniai padėkite atraminį gaubtą ant žemės. Jis neleidžia peiliui liesti žemės.
3. Pjaudami aukstą żolę naudokite švytavimo šonu judesį iš dešinės į kairę. Pjaukite naudodami kairę peilio pusę (tarp 8-os ir 12-os valandos). (Pav. 50)
4. Pakreipkite peilj i kairę, kai pjaunate aukštą żolę.

Pasižymėkite: Žolė bus lengvai surenkama vienoje linijoje.

1. Kaip grižtamaji judesi naudokite šonini judesi iš kairės i dešinę.
2. Dirbkite ritmiškai.
3. judėkite i priekį ir tvirtai statykite pėdas ant žemės.
4. Išjunkite variklj.
5. Atsekite gaminj nuo diržo segtuko.
6. Padėkite produktą ant žemės.
7. Surinkite nupjautą medžiaga.

Valymas

(Pav. 51)

Kad pasiektumėte geriausius rezultatus:

- Laikykite žoliapjovę taip, kad žoliapjovės galvutė būtų prie pat žemės.

• Šiek tiek palenkite žoliapjovės galvutę.
• Leiskite žoliapjovės lyneliui liestis su žeme aplink objektus.

Žolès trumpinimas

1. Kampu pasuktą żoliapjovės galvutę laikykite prie pat žemės. Nespauskite żoliapjovės linelio prie žolės. (Pav. 52)
2. Sutrumpinkite žoliapjovės linelį 10–12 cm / 4–4,75 col.
3. Sumažinkite variklio apsukas, kad sumažintumėte augalams keliamą pavojų.
4. Pjaudami žolę greta kitų objektų, naudokite 80 % variklio galios. (Pav. 53)

Žolès pjovimas

1. Pjaudami stenkitės žoliapjovės lynelį laikyti lygiagrečiai žemei. (Pav. 54)
2. Nespauskite žoliapjovės galvutės prie žemės. Taip galite pažeisti ir žemę, ir gamini.
3. Neleiskite galvutei nuolat liestis prie žemės, nes taip galima pažeisti žoliapjovės galvutę.
4. Pjaudami žolę mojuodami gaminiu iš vieno šono į kitą, naudokite didžiausias variklio apsukas. Stenkitės žoliapjovės lynelį laikyti lygiagrečiai žemei. (Pav. 55)

Žolės šlavimas

Besisukančio žoliapjovės lyno sukuriamu oro srautu galima iš teritorijos pašalinti nupjautą žolę.

1. Laikykite žoliapjovės galvutę ir žoliapjovės lyną lygiagrečius žemės paviršiui ir aukščiau jo.
2. Iki galo nuspauskite akceleratorių.
3. Judinkite žoliapjovės galvutę iš vienos pusės į kitą ir taip šluokite žolę.

PERSPĖJIMAS: Kaskart dėdami naują žoliapjovės lyną nuvalykite žoliapjovės galvutę, kad ji neišsibalansuotų ir nevibruotų rankenos. Be to, patikrinkite ir prireikus valykite kitas žoliapjovės galvutės dalis.

Žoliapjovės lynelio keitimas

Žr. paskutinį šios naudojimo instrukcijos puslapi.

Techninės priežiūros darbas

PERSPĖJIMAS: Prieš valydami, taisydami arba prižiūrėdami gaminį perskaitykite ir supraskite saugos skyrių.

Priežiūros grafikas

Būtinai vadovaukitės priežiūros grafiku. Priežiūros intervalai apskaičiuojami pagal kasdienį gaminio

naudojimą. Intervalai skiriasi, jei gaminio nenaudojate kasdien. Atlikite tik šiose instrukcijose nurodytus priežiūros darbus. Dėl kitų, šiose instrukcijose neminimų priežiūros darbų kreipkitės į patvirtintą techninės priežiūros centra.

Priežiūros grafikas	Kasdien Savaitinė	Kiekvieną mėnesį
Nuvalykite išorinius paviršius. √
Išvalykite oro filtrą. Jei reikia, pakeiskite. √
Patikrinkite laikymo diržus. √
Patikrinkite akceleratoriaus gaiduko fiksatorių ir akceleratoriaus veiki-mą.	√
Patikrinkite rankeną ir valdymo rankeną. √
Patikrinkite stabdymo jungiklj. √
Patikrinkite apsaugas. √
Patikrinkite geležtę, ar ji aštri ir nepažeista. Tinkamai pritvirtinkite ge-ležtę centrinėje padėtyje.	√
Patikrinkite žoliapjovės galvutę. √
Patikrinkite pjovimo įtaisą ir įsitikinkite, kad jis nesisuka tuščiaja eiga. √
Patikrinkite pjovimo įrangos fiksavimo veržlę. √
Patikrinkite, ar iš variklio, bakelio arba degalų linijų neteka degalai. √
Patikrinkite geležtės transportavimo apsaugą. √
Patikrinkite veržles ir varžtus. √
Patikrinkite starterio virvės rankeną ir starterio virvę. √
Patikrinkite vibracijos slopinimo elementus. √
Nuvalykite išorinę karbiuratoriaus dalį ir greta esančias sritis. √
Nuvalykite išorinę uždegimo žvakės dalį. Išimkite ją ir patikrinkite tar-pą tarp elektrodų. Nustatykite 0,6–0,7 mm atstumą arba pakeiskite už-degimo žvakę. | uždegimo žvakę įdėkite slopintuvą.		√
Išvalykite aušinimo sistemą. √
Patikrinkite kampinės pavaros tepalus. Jei reikia, pripildykite.		√
Nuvalykite duslintuvą.
Patikrinkite sankabą, sankabos spyruokles ir būgnelį. Jei reikia, pa-keiskite patvirtintame techninės priežiūros centre.
Patikrinkite visus laidus ir jungtis.
Pakeiskite uždegimo žvakę.

Karbiuratoriaus reguliavimas

Išbandant gamykloje, karbiuratorius yra sureguliuojamas. Reguliavimą turi atlikti apmokytas asmuo.

Duslintuvo patikra

PERSPĖJIMAS: Nenaudokite įrenginio, jei jo duslintuvas sugadintas. Visada pakeiskite sugadintą duslintuvą.

PERSPĖJIMAS: Nudegimo arba gaisro pavojus Duslintuvai su katalizatoriais eksploatuojant stipriai ikaista.

PERSPÉJIMAS: Gaisro pavojus. Duslintuvas sumažina triukšmo lygj ir nukreipia nuo operatoriaus variklio išmetamąsias dujas. Išmetamosios dujos yra karštos ir gali kibirkščiuoti.

PASTABA: Pažeistą kibirkščių gesinimo tinklelį reikia pakeisti. Nenaudokite gaminio, jeigu ant duslintuvo nėra kibirkščių gesinimo tinklelio arba jis pažeistas.

PASTABA: Jeigu kibirkščių gesinimo tinklelis užblokuotas, gaminys pernelyg įkaista. Tai gali sugadinti cilindrą ir stūmoklį.

1. [sitikinkite, kad duslintuvas nepažeistas.
2. Pasirūpinkite, kad duslintuvas būtų tinkamai pritvirtintas prie įrenginio.

Greičio tuščiaja eiga reguliavimas

• Patikrinkite, ar oro filtras švarus. Pjovimo įtaisas negali suktis esant tinkamam greičiui tuščiaja eiga.
• Reguliuokite greitj tuščiaja eiga greičio tuščiaja eiga reguliavimo varžtu T, kurj nurodo žymė „T“.
• Greitis tuščiaja eiga yra tinkamas, kai variklis tolygiai veikia visose padėtyse. Greitis tuščiaja eiga turi būti mažesnis nei greitis, kuriam esant pradeda suktis pjovimo įtaisas.

PERSPÉJIMAS: Jei greičio tuščiaja eiga negalima sureguliuoti taip, kad pjovimo įtaisas sustotų, pasikonsultuokite su platintoju arba techninės priežiūros centro atstovu. Nenaudokite įrenginio, kol jis nėra tinkamai sureguliuotas arba sutaisytas.

1. Laisvosios eigos varžta sukite pagal laikrodžio rodyklę, kol pjovimo įtaisas pradės suktis.
2. Laisvosios eigos varžtą sukite prieš laikrodžio rodyklę, kol pjovimo įtaisas sustos. (Pav. 56)

Aušinimo sistema

Gaminyje yra aušinimo sistema, kad būtų išlaikoma žema darbinė temperatūra.

Aušinimo sistemą sudaro toliau nurodytos dalys. (Pav. 57)

• Smagratis su sparneliais (A)
  • Aušinimo sparneliai ant cilindro (B)
• Cilindro dangtelis (C) (nukreipia šalta orą link cilindro)
  • Duslintuvo plokštelė (D)
• Plokštelė (E)

Aušinimo sistemos valymas

PERSPĖJIMAS: Nešvari ar užblokuota aušinimo sistema sukelia perkaitimą. Dėl to atsiranda stūmoklio ir cilindro pažeidimų.

1. Aušinimo sistemos dalis valykite šepečiu bent kartą per savaitę.

Oro filtras

• Filtrą valykite kas 25 valandas. Jei reikia, valykite dażniau.
• Nustatykite oro sklendės rankenėlę i uždarytos oro sklendės padėtį. (Pav. 58)

Oro filtro valymas

PASTABA: Pažeistą, labai purviną arba permirkusį oro filtrą būtina pakeisti.

Jei naudojate oro filtrą ilgai, jo nepavyks visiškai išvalyti. Reguliariai keiskite oro filtrą nauju.

1. Pastumkite oro sklendės svirtį į viršų, kad uždarytumėte oro sklendę.
2. Nuimkite oro filtro dangtelj. (Pav. 59)
3. Nuimkite veltinio filtro dangtelj ir oro filtra.
4. Norėdami išvalyti veltinio filtrą, švelniai per ji suduokite rankos delnu arba valykite oru.
5. Patikrinkite guminio sandariklio paviršių. Pakeiskite filtrą ant guminio tarpiklio, jei jis pažeistas.
6. Išplaukite oro filtrą šiltame muiluotame vandenyje.

PASTABA: Veltinio filtras turi būti sausas. Vanduo gali jį pažeisti.

1. Ant filtro pildami alyvos, naudokite Husqvarna dvitakčių variklių alyvą. Prieš vėl uždėdami oro filtrą, būtinai pašalinkite alyvos perteklių.

PASTABA: Nenaudokite benzino arba alyvos, skirtos keturtakčiams varikliams.

1. Pakeiskite oro filtrą, jei jis toks purvinas, kad jo nebejmanoma išplauti. Visada pakeiskite pažeistą oro filtrą.
2. Taip pat išvalykite vidinį filtro dangtelio paviršių. Valykite oru arba šepetėliu.
3. Prieš sumontuodami oro filtrą, palaukite, kol jis išdžius.

Degalų filtras

Jei varikliui trūksta degalų, įsitikinkite, kad degalų bakelio dangtelis ir degalų filtras (A) nėra užblokuoti. (Pav. 60)

Kampinès pavaros tepimas

Būtinai patikrinkite, ar 3/4 kampinės pavaros yra pripildyta kampinių pavarų tepalu.

(Pav. 61)

Uždegimo žvakės tikrinimas

PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jį sunku paleisti arba jis netinkamai veikia tuščiaja eiga.
• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų:

a) Isitikinkite, kad tinkamai sureguliuotas greitis tuščiaja eiga.

b) [sitikinkite, kad naudojate tinkamą kuro mišinį.

c) Patikrinkite, ar oro filtras yra švarus.

• Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodu, žr. Techniniai duomenys psl. 236 (Pav. 62)
• Esant reikalui pakeiskite uždegimo žvakę.

Žolès pjovimo įtaisų ir žolės pjovimo peilių galandimas

1. Pagaląskite żolės pjovimo įtaisus ir żolės pjovimo peilius paprasta plokščia dilde.
2. Pagaląskite żolės pjovimo įtaisų ir żolės pjovimo peilių ašmenis vienodai, kad jie išliktų subalansuoti. (Pav. 63)

Gedimai ir jų šalinimas

Paleidimo triktis
Tikrinkite toliau išvardytus da- lykus	Galima prie- žastis	Sprendimas
Stabdymo myg- tukas	Sustabdymo padėtis	Stabdymo jungiklį nustatykite į paleidimo padėtį.
Starterio strek- tės	Tvirtinimo strektės	Sureguliuokite arba pakeiskite strektes.
		Nuvalykite sritį aplink strektes.
		Kreipkitės į įgaliotą priežiūros specialistą.
Kuro bakelis Net	nkama kuro rūšis.	Išleiskite ir naudokite tinkamą kurą.
Karbiuratorius Tu	ščios eigos greičio regulia- vimas.	Laisvos eigos greitį reguliuokite varžtu T.
Kibirkštis (nėra kibirkšties)	Uždegimo žva- kè nešvari arba drėgna.	Pasirūpinkite, kad uždegimo žvakė būtų sausa ir švari.
	Netinkamas tarpelis tarp de- gimo žvakių.	Išvalykite žvakę. Patikrinkite, ar tarpas tarp elektrodų yra tinkamas. Įsitikinkite, kad uždegimo žvakėje yra slopintuvas.
		Informacijos apie tinkamą tarpą tarp elektrodų rasite techniniuose duomenyse.
Uždegimo žva- kè	Uždegimo žva- kè atsilaisvinu- si.	Priveržkite uždegimo žvakę.
Variklis užsiveda, bet užgesta
Tikrinkite toliau išvardytus da- lykus	Galima prie- žastis	Sprendimas
Kuro bakelis Netinkama kuro rūšis.		Išleiskite ir naudokite tinkamą kurą.
Karbiuratorius Variklis tuščiaja eiga veikia ne- tinkamai.		Kreipkitės į techninio aptarnavimo atstovą.
Oro filtras Užsiki mšęs oro filtras		Išvalykite oro filtrą.

Gabenimas ir laikymas

• Gabenimo metu užtikrinkite įrangos saugumą, kad išvengtumėte pažeidimų ir nelaimingų atsitikimų.
• Laikykite jrenginj ir jrangą sausoje neužšałančioje vietoje.

• Nuvalykite irengini.

• Pakeiskite arba suremontuokite pažeistas dalis.

• Irenginiui uždengti naudokite tinkamą apsauginį gaubtą, kuris nesulaiko drėgmės.
  • Gabenimo metu jrenginj saugiai pritvirtinkite.

Techniniai duomenys

	333R Mark II
Variklis
Cilindro darbinis tūris, cm ^3	32,6
Greitis tuščiaja eiga, aps./min. 3000±300
Rekomenduojamas maks. greitis, aps./min. 9100
Galios atidavimo veleno greitis, aps./min 6700
Maks. variklio galia pagal ISO 8893, kW/AG esant aps./min. 1,0 / 1,3, esant 7000
Degalų ir tepimo sistema
Uždegimo žvakė NGK BPMR7A/HQT-1
Tarpas tarp elektrodų, mm 0,6–0,7
Degalų ir tepimo sistema
Kuro bakelio talpa, l / cm ^3	1,1 / 1 100
Svoris
Svoris, kg 7,2
Skleidžiamas triukšmas40
Garso galios lygis, matuojamas dB (A) 106,9
Garso galios lygis, garantuojamas LWA dB (A) 108
Garso lygiai41Ekvivalentinis operatoriaus ausj veikiantis garso slėgis, dB (A):
Su žoliapjovės galvute 96,9
Vibracijos lygis42Ekvivalentiniai vibracijos lygiai, ahv,eq
Su žoliapjovės galvute, kairiaja / dešiniaja rankena, m/s2	6,1 / 6,2

Priedai

333R Mark II
Patvirtinti prie-dai	Tipas Pjovimo įtaiso	apsauga
Žolės pjovimo peilis / žolės pjovimo įtaisas	Multi 330-2 (∅ 330, 2 dantys) 593 70 66-01
	Multi 255-3 (∅ 255, 3 dantys) 593 70 66-01
	Grass 275-4 (<:fc 4>U<:/fc> 275 4 dantys) 593 70 66-01
	„Grass 255-4 1“ (∅ 255, 4 ašmenų) 593 70 66-01
Žoliapjovės gal-vutė	593707601 593 70 66-01
Atraminis gaub-tas	Standi -

EB atitikties deklaracija

EB atitikties deklaracija

Išdavė: „Husqvarna AB“, SE-561 82 Huskvarna, Švedija, tel. [phone].

Husqvarna AB prisiima visą atsakomybę už šios deklaracijos objektą: Žoliapjovės ir (arba) krūmapjovės, varomos benzinu, platforma (-os) GZ32B atspindi modelį (-ius) Husqvarna 333R Mark II, nuo 2019 serijos numerio. Platformos numeris ir modelio numeris aiškiai nurodyti paprastu tekstu ant tipo plokštelės kartu su metais, po kurių nurodyti serijos numeriai.

Šioje deklaracijoje įvardytas minėtas gaminys atitinka šias Europos Tarybos direktyvas:

• 2006 m. gegužės 17 d. Direktyvos 2006/42/EB dėl mašinų;
  • 2014 m. vasario 26 d. Direktyvos 2014/30/ES del elektromagnetinio suderinamumo;
• 2000 m. gegužės 8 d. direktyvos 2000/14/EB del į aplinką skleidžiamo triukšmo.
• 2011 m. birželis 8 d. direktyva 2011/65/ES del tam tikru pavojingu medžiagu naudojimo.

Kaip nurodyta V priede, nustatytosios garso vertės pateikiamos naudojimo instrukcijos techninių duomenų lape.

Pritaikyti tokie standartai:

EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 12100:2010, EN IEC 63000:2018

„TÜV Rheinland LGA Products GmbH“, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197, atliko savanorišką patikrą „Husqvarna AB“ vardu ir pateikė AM 50447165 – atitikties EB Tarybos direktyvai 2006/42/EB dėl mašinų sertifikatą. Šis sertifikatas galioja visose gamybos vietose ir kilmės šalyse, nurodytose ant gaminio. Pateikta žoliapjovė ir (arba) krūmapjovė atitinka pavyzdį, kurį naudojant buvo atlikta patikra.

Pär Martinsson, plètros vadovas (igaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentacija).

VSEBINA

Uvod....239

Varnost.... 240

Montaža.... 244

Delovanje....246

Vzdrževanje.... 248
