BEDIENUNGSANLEITUNG 333R Mark II HUSQVARNA

20. Startsnörets handtag

• Ljuddämparplatta (D)

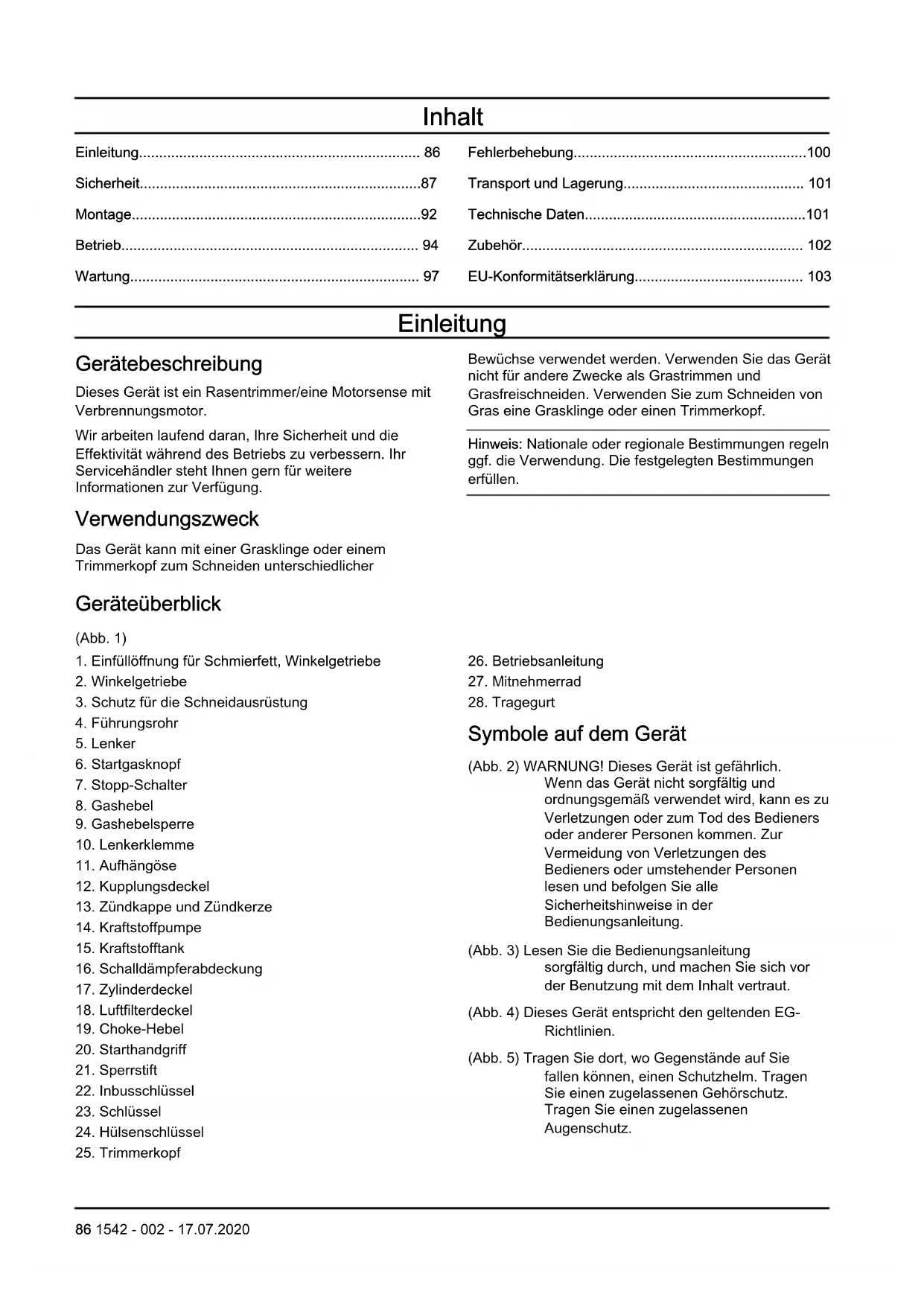

1. Einfüllöffnung für Schmierfett, Winkelgetriebe

3. Schutz für die Schneidausrüstung

13. Zündkappe und Zündkerze

16. Schalldämpferabdeckung

26. Betriebsanleitung

Symbole auf dem Gerät (Abb. 2) WARNUNG! Dieses Gerät ist gefährlich. Wenn das Gerät nicht sorgfältig und ordnungsgemäß verwendet wird, kann es zu Verletzungen oder zum Tod des Bedieners oder anderer Personen kommen. Zur Vermeidung von Verletzungen des Bedieners oder umstehender Personen lesen und befolgen Sie alle Sicherheitshinweise in der Bedienungsanleitung. (Abb. 3) Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut. (Abb. 4) Dieses Gerät entspricht den geltenden EG- Richtlinien. (Abb. 5) Tragen Sie dort, wo Gegenstände auf Sie fallen können, einen Schutzhelm. Tragen Sie einen zugelassenen Gehörschutz. Tragen Sie einen zugelassenen Augenschutz. 86 1542 - 002 - 17.07.2020(Abb. 6) Tragen Sie zugelassene Schutzhandschuhe. (Abb. 7) Tragen Sie robuste und rutschfeste Stiefel. (Abb. 8) Das Gerät kann Objekte umherschleudern und Verletzungen verursachen. (Abb. 9) Maximale Drehzahl der Abtriebswelle. (Abb. 10) Halten Sie während des Betriebs des Gerätes einen Mindestabstand von 15 m (50 ft) zu Personen oder Tieren ein. (Abb. 11) Falls die Schneidausrüstung auf einen Gegenstand trifft, der nicht sofort geschnitten wird, besteht die Gefahr eines Klingenstoßes. Das Gerät kann Körperteile abtrennen. Halten Sie während des Betriebs des Gerätes einen Mindestabstand von 15 m (50 ft) zu Personen oder Tieren ein. (Abb. 12) Kraftstoffpumpenblase. (Abb. 13) Die Richtung zum Schließen des Chokes. (Abb. 14) Die Richtung zum Öffnen des Chokes. (Abb. 15) Umweltbelastende Geräuschemissionen gemäß der entsprechenden EG-Richtlinie 2000/14/EG und der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Daten zu Geräuschemissionen sind auf dem Geräteschild und im Abschnitt Technische Daten angegeben. yyyywwxxx

Auf dem Typenschild ist die Seriennummer angegeben. yyyy ist das Produktionsjahr, wwsteht für die Produktionswoche. Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für andere kommerzielle Bereiche. Emissionen nach Euro V WARNUNG: Bei jeglichen Manipulationen des Motors erlischt die EU-Typgenehmigung für dieses Produkt. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Die nachstehenden Definitionen geben den Schweregrad für jedes Signalwort an. WARNUNG: Personenschäden. ACHTUNG: Schäden am Gerät. Hinweis: Diese Informationen erleichtern die Verwendung des Geräts. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie das Gerät ordnungsgemäß. Eine falsche Verwendung kann zu schweren bis tödlichen Verletzungen führen. Verwenden Sie das Gerät nur für die in dieser Betriebsanleitung aufgeführten Arbeiten. Verwenden Sie das Gerät nicht für andere Aufgaben.

• Beachten Sie die Anweisungen in dieser Bedienungsanleitung. Beachten Sie die Symbole und die Sicherheitshinweise. Die Nichtbeachtung der Anweisungen und Symbole kann zu Verletzungen oder zum Tod führen.

• Werfen Sie diese Bedienungsanleitung nicht weg. Verwenden Sie die Anweisungen für das Zusammensetzen und den Betrieb, und halten Sie Ihr Gerät in gutem Zustand. Befolgen Sie die Anweisungen für die korrekte Installation von Anbaugeräten und Zubehörteilen. Verwenden Sie ausschließlich zugelassene Anbaugeräte und Zubehörteile.

• Verwenden Sie das Gerät nicht, wenn es beschädigt ist. Halten Sie sich an den Wartungsplan. Führen Sie nur diejenigen Wartungsarbeiten aus, die Sie in den Anweisungen in dieser Bedienungsanleitung finden. 1542 - 002 - 17.07.2020 87Alle sonstigen Wartungsarbeiten müssen von einer autorisierten Servicewerkstatt durchgeführt werden.

• Diese Bedienungsanleitung kann nicht alle Situationen abdecken, die bei der Verwendung des Geräts auftreten können. Seien Sie immer vorsichtig und arbeiten Sie mit gesundem Menschenverstand. Führen Sie keine Arbeiten mit dem Gerät oder Wartungen am Gerät durch, wenn Sie sich in einer Situation unsicher sind. Wenden Sie sich an einen Produktfachmann, Ihren Fachhändler, Ihren Service Vertreter oder das autorisierte Service Center für weitere Informationen.

• Ziehen Sie den Zündkerzenstecker ab, bevor Sie das Gerät zusammenbauen, einlagern oder warten.

• Verwenden Sie das Gerät nicht, wenn es nicht mehr der ursprünglichen Spezifikation entspricht. Ändern Sie kein Teil des Geräts ohne Genehmigung des Herstellers. Verwenden Sie nur Teile, die vom Gerätehersteller zugelassen sind. Eine falsche Wartung kann zu schweren bis tödlichen Verletzungen führen.

• Atmen Sie die Abgase des Motors nicht ein. Das Einatmen der Motorabgase über längere Zeit kann eine Gefahr für die Gesundheit darstellen.

• Das Gerät sollte nicht im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden. Die Abgase sind heiß und können Funken erzeugen, die einen Brand verursachen können. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Ersticken oder eine Kohlenmonoxidvergiftung führen.

• Wenn Sie das Gerät nutzen, erzeugt der Motor ein elektromagnetisches Feld. Das elektromagnetische Feld kann medizinische Implantate beschädigen. Sprechen Sie vor der Inbetriebnahme des Geräts mit Ihrem Arzt und dem Hersteller des medizinischen Implantats.

• Lassen Sie nicht zu, dass Kinder das Gerät verwenden. Erlauben Sie nicht, dass Personen ohne Kenntnis der Anweisungen das Gerät bedienen.

• Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit dieses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.

• Verschließen Sie das Gerät in einem Bereich, zum dem Kinder und nicht autorisierte Personen keinen Zugang haben.

• Das Gerät kann Objekte auswerfen und Verletzungen verursachen. Beachten Sie die Sicherheitshinweise, um das Risiko von Verletzungen oder Tod zu verringern.

• Entfernen Sie sich nicht vom Gerät, wenn der Motor eingeschaltet ist.

• Der Bediener des Geräts trägt bei einem Unfall die Verantwortung.

• Überprüfen Sie vor dem Gebrauch das Gerät auf schadhafte Teile.

• Achten Sie vor dem Gebrauch des Geräts darauf, einen Mindestabstand von 15 m von anderen Personen oder von Tieren einzuhalten. Stellen Sie sicher, dass Personen im angrenzenden Bereich wissen, dass Sie das Gerät benutzen.

• Halten Sie sich an nationale und lokale gesetzliche Bestimmungen. Diese können den Betrieb des Geräts unter bestimmten Bedingungen verhindern oder einschränken.

• Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen könnten. Sicherheitshinweise für den Betrieb

• Stellen Sie sicher, dass das Gerät vollständig zusammengebaut ist, bevor Sie es verwenden.

• Stellen Sie das Gerät vor dem Einschalten in einem Abstand von mindestens 3 m (10 ft.) von der Stelle ab, wo Sie zuvor den Kraftstofftank gefüllt haben. Stellen Sie das Gerät auf einer ebenen Oberfläche ab. Stellen Sie sicher, dass die Schneidausrüstung nicht den Boden oder ein anderes Objekt berührt.

• Das Gerät kann Objekte umherschleudern und Augenverletzungen verursachen. Tragen Sie immer einen zugelassenen Augenschutz, wenn Sie mit dem Gerät arbeiten.

• Achten Sie darauf, dass sich während der Arbeiten kein Kind unbemerkt dem Gerät nähert.

• Benutzen Sie das Gerät nicht, wenn sich Personen im Arbeitsbereich befinden. Halten Sie das Gerät an, wenn eine Person den Arbeitsbereich betritt.

• Stellen Sie sicher, dass Sie immer die Kontrolle über das Gerät behalten.

• Verwenden Sie das Gerät nicht, wenn Sie bei einem Unfall keine Hilfe holen können. Vergewissern Sie sich immer, dass Dritte von Ihren Arbeiten wissen, bevor Sie das Gerät in Betrieb nehmen.

• Schauen Sie sich immer nach Personen und Tieren im Sicherheitsbereich um, bevor Sie sich mit dem Gerät herumdrehen.

• Entfernen Sie alle unerwünschten Materialien aus dem Arbeitsbereich, bevor Sie beginnen. Wenn die Schneidausrüstung gegen ein Objekt stößt, kann das Objekt umhergeschleudert werden und Verletzungen oder Schäden verursachen. Unerwünschtes Material kann sich um die Schneidausrüstung wickeln und Schäden verursachen.

• Verwenden Sie das Gerät nicht bei schlechtem Wetter (Nebel, Regen oder starke Winde, Gewittergefahr oder sonstigen Schlechtwetterbedingungen). Bei schlechtem Wetter könnten sich gefährliche Bedingungen (z. B. rutschige Bodenflächen) einstellen.

• Stellen Sie sicher, dass Sie sich beim Arbeiten frei bewegen und stabil stehen können. (Abb. 16)

1542 - 002 - 17.07.2020• Vermeiden Sie Situationen, in denen Sie fallen könnten, wenn Sie mit dem Gerät arbeiten. Neigen Sie sich nicht bei der Arbeit mit dem Gerät.

• Halten Sie das Gerät immer mit beiden Händen fest. Halten Sie das Gerät auf der rechten Seite des Körpers. (Abb. 17)

• Betreiben Sie das Gerät mit der Schneidausrüstung unter Hüfthöhe.

• Wenn sich beim Motorstart der Choke in der Choke- Stellung befindet, beginnt sich die Schneidausrüstung zu drehen.

• Berühren Sie das Winkelgetriebe nicht direkt nach dem Abstellen des Motors. Das Winkelgetriebe ist nach dem Abstellen des Motors noch heiß. Heiße Stellen können zu Verletzungen führen.

• Stellen Sie den Motor ab, bevor Sie das Gerät transportieren.

• Legen Sie das Gerät auf keinen Fall ab, solange der Motor läuft.

• Stellen Sie vor dem Entfernen unerwünschter Materialien den Motor ab und warten Sie, bis die Schneidausrüstung stillsteht. Lassen Sie die Schneidausrüstung anhalten, bevor Sie oder ein Helfer das geschnittene Material entfernen. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie immer geeignete persönliche Schutzausrüstung bei der Benutzung des Geräts. Das Tragen persönlicher Schutzausrüstung schließt das Risiko von Verletzungen nicht aus. Das Tragen persönlicher Schutzausrüstung verringert das Ausmaß der Verletzungen bei einem Unfall.

• Tragen Sie immer einen zugelassenen Augenschutz beim Arbeiten mit dem Gerät.

• Arbeiten Sie mit dem Gerät nicht barfuß oder mit offenen Schuhen. Tragen Sie stets robuste und rutschfeste Schuhe.

• Tragen Sie schwere, lange Hosen.

• Tragen Sie bei Bedarf auch zugelassene Schutzhandschuhe.

• Tragen Sie einen Helm, wenn Ihnen Gegenstände auf den Kopf fallen könnten.

• Tragen Sie immer einen zugelassenen Gehörschutz beim Arbeiten mit dem Gerät. Lärmbelastung über einen längeren Zeitraum kann zu lärmbedingten Hörschäden führen.

• Vergewissern Sie sich, dass Sie einen Erste-Hilfe- Kasten griffbereit haben. Schutzvorrichtungen am Gerät

• Achten Sie darauf, das Gerät regelmäßig zu warten.

• Dies erhöht die Lebensdauer des Geräts.

• Die Gefahr von Unfällen sinkt. Lassen Sie einen Vertragshändler oder ein autorisiertes Service Center das Gerät regelmäßig überprüfen, um Einstellungen oder Reparaturen vorzunehmen.

• Benutzen Sie kein Gerät mit defekten Schutzvorrichtungen. Wenn das Gerät beschädigt ist, wenden Sie sich an ein autorisiertes Service Center. Gashebelsperre Die Gashebelsperre (A) verhindert ein versehentliches Auslösen des Gashebels (B). Drücken Sie die Gashebelsperre (A), um den Gashebel (B) freizugeben. Wenn Sie den Griff loslassen, kehren Gashebelsperre (A) und Gashebel (B) wieder in die Ausgangsstellung zurück. (Abb. 18) Diese Bewegung wird von zwei isolierten Rückstellfedern gesteuert. Dies bedeutet, dass der Gashebel (B) in Leerlaufstellung automatisch gesperrt wird.

1. Stellen Sie sicher, dass der Gashebel (B) im

Leerlauf gesperrt wird, wenn Sie die Gashebelsperre (A) lösen.

2. Drücken Sie die Gashebelsperre (A), und

kontrollieren Sie, ob sie beim Loslassen in die Ausgangsstellung zurückkehrt.

3. Drücken Sie den Gashebel (B), und kontrollieren

Sie, ob er beim Loslassen in die Ausgangsstellung zurückkehrt. Starten Sie den Motor, und geben Sie Vollgas. Lassen Sie den Gashebel (B) los, und kontrollieren Sie, ob die Schneidausrüstung stehen bleibt. Wenn sich die Schneidausrüstung dreht, während der Gashebel auf Leerlauf steht, überprüfen Sie die Einstellschraube für den Leerlauf am Vergaser. Stopp-Schalter Starten Sie den Motor. Vergewissern Sie sich, dass der Motor anhält, wenn Sie den Schalter auf die Stopp- Position stellen. (Abb. 19) Schutz für die Schneidausrüstung WARNUNG: Verwenden Sie unter keinen Umständen eine Schneidausrüstung ohne einen zugelassenen Schutz. Wenn ein falscher oder defekter Schutz montiert wird, können dadurch schwere Verletzungen verursacht werden. Die Schutzvorrichtung der Schneidausrüstung verhindert, dass ein loser Fremdkörper in Richtung des Bedieners geschleudert wird. Überprüfen Sie den Schutz der Schneidausrüstung auf Beschädigung und 1542 - 002 - 17.07.2020 89ersetzen Sie ihn gegebenenfalls. Verwenden Sie nur die zugelassene Schutzvorrichtung für die Schneidausrüstung. (Abb. 20) So prüfen Sie den Schnelllösemechanismus WARNUNG: Benutzen Sie keinen Tragegurt, der einen fehlerhaften Schnelllösemechanismus hat. Der Schnelllösemechanismus lässt den Bediener im Notfall das Produkt schnell vom Tragegurt entfernen.

1. Stoppen Sie den Motor.

2. Führen Sie eine Sichtkontrolle auf Beschädigungen

(z. B. Risse) durch.

3. Lösen Sie den Schnelllösemechanismus und

befestigen Sie ihn wieder, um sicherzustellen, dass er richtig funktioniert. (Abb. 21) Schalldämpfer (Abb. 22) Der Schalldämpfer senkt den Geräuschpegel auf ein Mindestmaß und hält die Abgase des Motors vom Bediener fern.

• Verwenden Sie keinen Motor mit defektem Schalldämpfer. Ein beschädigter Schalldämpfer erhöht den Geräuschpegel und die Brandgefahr. Halten Sie stets einen Feuerlöscher griffbereit.

• Überprüfen Sie regelmäßig, ob der Schalldämpfer mit dem Gerät verbunden ist.

• Berühren Sie den Motor oder den Schalldämpfer nicht, solange der Motor eingeschaltet ist. Warten Sie nach dem Abstellen des Motors eine Weile, bevor Sie den Motor oder den Schalldämpfer berühren. Heiße Oberflächen können zu Verletzungen führen.

• Ein heißer Schalldämpfer kann einen Brand verursachen. Seien Sie vorsichtig, wenn Sie das Gerät in der Nähe von entzündlichen Flüssigkeiten oder Gasen verwenden.

• Berühren Sie keine Teile im Schalldämpfer, wenn der Schalldämpfer beschädigt ist. Diese Teile können krebserregende Stoffe enthalten. So befestigen und entfernen Sie die Sicherungsmutter WARNUNG: Stellen Sie den Motor ab, tragen Sie Schutzhandschuhe, und achten Sie auf die scharfen Kanten der Schneidausrüstung. Die Kontermutter wird zum Sichern bestimmter Schneidausrüstungen verwendet. Die Kontermutter hat ein Linksgewinde.

• Ziehen Sie bei der Montage die Kontermutter entgegen der Rotationsrichtung der Schneidausrüstung an.

• Lösen Sie bei der Demontage der Kontermutter die Kontermutter in Rotationsrichtung der Schneidausrüstung.

• Verwenden Sie zum Lösen und Anziehen der Kontermutter einen Steckschlüssel mit langem Schaft. Der Pfeil in der Abbildung zeigt den Bereich, wo Sie den Steckschlüssel ansetzen können. (Abb. 23) WARNUNG: Beim Lösen und Anziehen der Kontermutter besteht Gefahr, sich an der Klinge zu verletzen. Während dieses Vorgangs müssen Sie stets sicherstellen, dass Sie der Klingenschutz vor Verletzungen an der Hand schützt. Hinweis: Stellen Sie sicher, dass Sie die Sicherungsmutter nicht von Hand drehen können. Ersetzen Sie die Mutter, wenn die Nylonsicherung nicht über einen Widerstand von mindestens 1,5 Nm verfügt. Nachdem sie ca. 10 Mal aufgeschraubt wurde, müssen Sie die Kontermutter ersetzen. Schneidausrüstung Wählen und warten Sie die Schneidausrüstung, um:

• Maximale Schneidleistung zu erreichen

• Die Lebensdauer der Schneidausrüstung zu erhöhen.

• Befolgen Sie die Kontroll-, Wartungs- und Service- Anweisungen für den Schalldämpfer.

• Verwenden Sie immer die empfohlene Schutzvorrichtung für die Schneidausrüstung. Siehe Technische Daten. WARNUNG: Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten. Informationen zum korrekten Einlegen des Trimmerfadens und zur Wahl des richtigen Fadendurchmessers finden Sie in den Anweisungen für die Schneidausrüstung. WARNUNG: Eine falsche Schneidausrüstung kann die Unfallgefahr erhöhen. WARNUNG: Stellen Sie den Motor immer ab, bevor irgendwelche Arbeiten an der Schneidausrüstung ausgeführt werden. Diese rotiert noch weiter, nachdem der Gashebel losgelassen wurde. Kontrollieren Sie, ob die Schneidausrüstung völlig stillsteht. Ziehen Sie die Zündkappe ab, 90 1542 - 002 - 17.07.2020bevor Sie mit der Arbeit an der Schneidausrüstung beginnen. Schneidausrüstung

• Verwenden Sie zum Schneiden von dichtem Gras eine Grasklinge. (Abb. 24)

• Verwenden Sie zum Trimmen von Rasen den Trimmerkopf. (Abb. 25)

• Eine falsch geschärfte oder beschädigte Klinge erhöht die Unfallgefahr. Sorgen Sie dafür, dass die Schneidzähne der Klinge stets gut und ordnungsgemäß geschärft sind. Befolgen Sie die Anweisungen, und verwenden Sie die empfohlene Schärflehre.

• Kontrollieren Sie die Schneidausrüstung auf Beschädigung und Risse. Ersetzen Sie die Schneidausrüstung, wenn sie beschädigt ist.

• Verwenden Sie die Schneidausrüstung immer nur mit dem empfohlenen Schutz. Siehe Zubehör auf Seite 102

Trimmerkopf WARNUNG: Achten Sie stets darauf, dass der Trimmerfaden fest und gleichmäßig auf die Rolle gewickelt wird, um gesundheitsschädliche Vibrationen zu vermeiden. (Abb. 26)

• Verwenden Sie nur empfohlene Trimmerköpfe und - fäden.

• Benutzen Sie nur empfohlene Schneidausrüstung.

• Ein kleineres Gerät erfordert kleine Trimmerköpfe und umgekehrt.

• Die Länge des Trimmerfadens ist wichtig. Bei gleichem Fadendurchmesser erfordert ein längerer Trimmerfaden eine größere Motorleistung als ein kurzer.

• Achten Sie darauf, dass das Messer am Trimmerschutz intakt ist. Dieses schneidet den Trimmerfaden auf die richtige Länge.

• Weichen Sie den Trimmerfaden vor der Verwendung für einige Tage in Wasser ein, um die Lebensdauer zu erhöhen. Grasklingen und Grasmesser

• Verwenden Sie das Gerät mit einer zugelassenen Grasklinge. Verwenden Sie keine Grasklinge ohne eine korrekte Installation aller erforderlichen Teile. Stellen Sie sicher, dass die Installation abgeschlossen ist und dass die richtigen Teile verwendet werden. Eine fehlerhafte Installation kann dazu führen, dass die Klinge sich löst und schwere Verletzungen des Bedieners oder umstehender Personen verursacht.

• Tragen Sie bei der Handhabung und bei der Wartung der Klinge Schutzhandschuhe.

• Verwenden Sie beim Bedienen eines Geräts mit Grasklinge einen Kopfschutz.

• Grasklingen und Grasmesser werden zum Mähen von grobem Gras verwendet.

• Eine Grasklinge kann zu Verletzungen führen, während sie weiter dreht, nachdem der Motor gestoppt oder der Gashebel losgelassen wurde. Stellen Sie sicher, dass die Klinge vollständig zum Stillstand gekommen ist, bevor Sie Wartungsarbeiten vornehmen.

• Stellen Sie den Motor immer ab, bevor irgendwelche Arbeiten an der Schneidausrüstung ausgeführt werden. Stellen Sie sicher, dass die Schneidausrüstung vollständig zum Stillstand gekommen ist. Ziehen Sie das Zündkerzenkabel von der Zündkerze ab.

• Verwenden Sie nur zugelassene Schneidausrüstung oder eine korrekt geschärfte Klinge.

• Halten Sie die Schneidzähne der Klinge stets korrekt und gut geschärft!

• Verwenden Sie keine beschädigte Schneidausrüstung.

• Befestigen Sie für Transport und Lagerung des Geräts den Transportschutz an der Klinge. Klingenstoß

• Ein Klingenstoß ist eine plötzliche Bewegung des Geräts zur Seite, nach vorn oder nach hinten. Ein Klingenstoß tritt auf, wenn die Grasklinge auf ein Objekt trifft, das nicht geschnitten werden kann. In Bereichen, in denen das zu schneidende Material schwer zu sehen ist, ist das Risiko eines Klingenstoßes erhöht.

• Wenn ein Klingenstoß auftritt, besteht das Risiko, dass das Gerät oder der Bediener ihre Position ändern. Eine sich bewegende Klinge kann umstehende Personen treffen und Verletzungen verursachen.

• Entsorgen Sie verbogene, gerissene oder beschädigte Klingen.

• Arbeiten Sie stets mit einer gut geschärften Klinge. Die Gefahr eines Klingenstoßes nimmt zu, wenn die Klinge nicht scharf ist. Sicherer Umgang mit Kraftstoff

• Starten Sie das Gerät nicht, wenn sich Kraftstoff oder Öl darauf befindet. Entfernen Sie den unerwünschten Kraftstoff bzw. das Öl, und lassen Sie das Gerät trocknen. Entfernen Sie unerwünschten Kraftstoff aus dem Gerät.

• Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschüttet haben.

• Lassen Sie keinen Kraftstoff auf Ihren Körper gelangen, denn dies kann zu Verletzungen führen. Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie diesen mit Wasser und Seife ab. 1542 - 002 - 17.07.2020 91• Starten Sie den Motor niemals, wenn Sie Öl oder Kraftstoff auf das Gerät oder auf Ihren Körper verschüttet haben.

• Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist feuergefährlich, und die Dämpfe sind explosiv und können zu Verletzungen oder sogar zum Tod führen.

• Atmen Sie die Kraftstoffdämpfe nicht ein, denn sie sind gesundheitsschädigend. Achten Sie auf ausreichende Belüftung.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder des Motors.

• Stellen Sie keine heißen Gegenstände in der Nähe des Kraftstoffs oder Motors ab.

• Füllen Sie keinen Kraftstoff nach, während der Motor läuft.

• Vergewissern Sie sich, dass der Motor abgekühlt ist, bevor Sie Kraftstoff nachfüllen.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel langsam, und lassen Sie den Druck vorsichtig entweichen.

• Füllen Sie keinen Kraftstoff in den Motor, wenn Sie sich in einem Innenraum befinden. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Ersticken oder eine Kohlenmonoxidvergiftung führen.

• Drehen Sie den Tankdeckel sorgfältig zu, da ansonsten Brandgefahr besteht.

• Stellen Sie das Gerät vor dem Einschalten in einem Abstand von mindestens 3 m von der Stelle auf, wo Sie den Tank befüllt haben.

• Überfüllen Sie den Kraftstofftank nicht.

• Stellen Sie sicher, dass kein Kraftstoff austreten kann, wenn Sie das Gerät oder den Kraftstoffbehälter transportieren.

• Bringen Sie weder das Gerät noch einen Kraftstoffbehälter in Bereiche mit offenem Feuer, Funkenbildung oder Zündflammen. Stellen Sie sicher, dass sich im Lagerbereich keine offene Feuerquelle befindet.

• Verwenden Sie nur zugelassene Behälter, wenn Sie den Kraftstoff transportieren oder einlagern.

• Leeren Sie den Kraftstofftank, bevor Sie das Gerät für längere Zeit einlagern. Entsorgen Sie den Kraftstoff an Orten, die durch die lokalen gesetzlichen Bestimmungen dafür vorgesehen sind.

• Reinigen Sie das Gerät, bevor Sie es für längere Zeit einlagern.

• Ziehen Sie das Zündkerzenkabel ab, bevor Sie das Gerät einlagern, um sicherzustellen, dass der Motor nicht unbeabsichtigt starten kann. Sicherheitshinweise für die Wartung

• Wenden Sie sich an Ihr Service Center, wenn Sie die Schneidausrüstung nicht durch die Einstellung der Leerlaufdrehzahl stoppen können. Sie dürfen das Gerät nicht einsetzen, bis es korrekt eingestellt oder repariert wurde. Montage WARNUNG: Lesen Sie vor dem Zusammensetzen des Geräts das Kapitel über Sicherheit. So installieren Sie den Hauptteil

1. Verbinden Sie den Motor (A) mit vier Schrauben (C)

mit dem Rohr (B). (Abb. 27) So installieren Sie Lenker und Gashebel

1. Installieren Sie den Lenker in der Lenkerklemme am

Führungsrohr. (Abb. 28)

2. Installieren Sie den oberen Teil der Lenkerklemme

am Lenker. Stellen Sie sicher, dass die Klemme im Rändelbereich des Lenkers installiert wird. Siehe Abbildung.

3. Legen Sie den Tragegurt an, und hängen Sie das

Gerät am Aufhänghaken ein.

4. Nehmen Sie eine abschließende Einstellung vor, um

sicherzustellen, dass sich das Gerät in einer bequemen Position befindet, wenn es am Tragegurt hängt. (Abb. 29)

5. Ziehen Sie die Schrauben an.

So schließen Sie das Gaskabel und die Kabel des Stopp-Schalters an

1. Entfernen Sie den Luftfilterdeckel.

2. Installieren Sie das Gaskabel (A) durch die

Vergaserhalterung (B). (Abb. 30)

3. Drehen Sie die Kabelmanschette (C) vollständig in

die Vergaserhalterung.

4. Setzen Sie das Schlitzstück (D) auf den Vergaser.

Zu diesem Zeitpunkt ist das eingefräste Loch (E) für die Kabelöse (F) von der Kabelmanschette (C) entfernt. (Abb. 31)

5. Drehen Sie den Gasnocken des Vergasers, und

bewegen Sie das Gaskabel (A) durch den Schlitz im Schlitzstück.

6. Stellen Sie sicher, dass die Kabelöse (F) in das

eingefräste Loch fällt.

7. Betätigen Sie den Gashebel einige Male, um

sicherzustellen, dass er ordnungsgemäß funktioniert.

8. Stellen Sie die Kabelmanschette (C) ein.

a) Stellen Sie sicher, dass der Anschlag am Gasnocken des Vergasers den Gasanschlag korrekt berührt. 92 1542 - 002 - 17.07.2020b) Stellen Sie sicher, dass die Kabelposition zwischen Kabelöse (F) und Schlitzstück bei 1-2 mm bleibt, wenn der Gashebel vollständig gedrückt ist. (Abb. 32)

9. Wenn das Gaskabel (A) richtig eingestellt ist, ziehen

Sie die Sicherungsmutter (G) fest.

10. Verbinden Sie die Kabel des Stopp-Schalters (H) mit

den zugehörigen Steckern des Motors. (Abb. 33)

11. Installieren Sie den Luftfilterdeckel.

So installieren Sie einen Klingenschutz und eine Grasklinge ACHTUNG: Verwenden Sie nur den zugelassenen Klingenschutz. Siehe Zubehör auf Seite 102

1. Befestigen Sie den Klingenschutz/Schutz für die

Schneidausrüstung (A) auf dem Führungsrohr, und ziehen Sie die Schraube (L) fest an. (Abb. 34)

2. Montieren Sie das Mitnehmerrad (B) an der

3. Drehen Sie die Abtriebswelle, bis sich eines der

Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäuse deckt.

4. Stecken Sie den Sperrstift (C) in das Loch, sodass

die Achse fixiert ist.

5. Montieren Sie Klinge (D), Stützflansch (G) und

Stützkappe (F) an der Abtriebswelle.

6. Platzieren Sie die Stützkappe (F) mit der nicht

flachen Seite zur Klinge an der Abtriebswelle.

7. Installieren Sie die Mutter (E). Halten Sie den Schaft

des Schlüssels so nah wie möglich am Klingenschutz. Zum Festziehen der Mutter müssen Sie den Schlüssel in die der Drehrichtung entgegengesetzte Richtung drehen. Die Mutter mit einem Moment von 35-50 Nm (3,5-5 kpm) anziehen. (Abb. 35) Hinweis: Linksgewinde. So montieren Sie Klingen und Trimmerköpfe WARNUNG: Verwenden Sie nur den zugelassenen Klingenschutz. Siehe Seite

Ein defekter Schutz kann Verletzungen verursachen. WARNUNG: Wenn Sie das Gerät mit einer Grasklinge betreiben, montieren Sie zunächst den korrekten Lenker, Klingenschutz und Tragegurt. WARNUNG: Sind die Klingen nicht richtig montiert, kann es zu Verletzungen kommen.

1. Stellen Sie sicher, dass der erhöhte Teil des

Mitnehmerrads/Stützflansches korrekt in die mittlere Öffnung der Klingen greift.

2. Montieren Sie die Klingen. (Abb. 36)

So installieren Sie die Halterung am Schneidausrüstungsschutz

1. Installieren Sie die Halterung (B) am

Schneidausrüstungsschutz (A). (Abb. 37)

2. Installieren Sie die Schraube (C).

So bringen Sie den Trimmerschutz und den Trimmerkopf an

1. Befestigen Sie den Schutz (A) mit den Schrauben

(L) am Führungsrohr. Stellen Sie sicher, dass Sie den korrekten Schutz für den passenden Trimmerkopf verwenden. (Abb. 38)

2. Befestigen Sie das Mitnehmerrad (B) und den

Stützflansch (G) an der Abtriebswelle. (Abb. 39)

3. Drehen Sie die Abtriebswelle, bis sich das Loch des

Mitnehmerrads mit dem entsprechenden Loch im Getriebegehäuse deckt.

4. Stecken Sie den Sperrstift (C) in das Loch, sodass

die Achse fixiert ist.

5. Drehen Sie den Trimmerkopf (H) gegen den

Uhrzeigersinn. (Abb. 40)

6. Der Ausbau erfolgt in umgekehrter Reihenfolge.

So installieren Sie den Transportschutz

1. Bringen Sie den Transportschutz an der Klinge an.

(Abb. 41) So stellen Sie den Tragegurt ein WARNUNG: Das Gerät muss immer sicher am Tragegurt befestigt sein. Verwenden Sie den Tragegurt nicht, wenn er defekt ist.

1. Legen Sie den Tragegurt an.

2. Verbinden Sie das Gerät mit dem Tragegurt.

3. Stellen Sie den Tragegurt auf die optimale

Arbeitsstellung ein.

4. Stellen Sie den Seitenriemen so ein, dass das

Gewicht des Geräts gleichmäßig auf Ihren Schultern verteilt ist. (Abb. 42)

5. Stellen Sie den Tragegurt so ein, dass die

Schneidausrüstung parallel zum Boden hängt. (Abb. 43)

6. Lassen Sie die Schneidausrüstung leicht auf dem

Boden aufliegen. Stellen Sie den Tragegurthalter 1542 - 002 - 17.07.2020 93ein, um das Gerät korrekt auszubalancieren. (Abb. 44) Hinweis: Wenn Sie eine Grasklinge verwenden, muss sie sich ca. 10 cm /4 Zoll über dem Boden befinden. Betrieb WARNUNG: Lesen Sie vor der Nutzung des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Kraftstoff So verwenden Sie den Kraftstoff ACHTUNG: Dieses Gerät hat einen Zweitaktmotor. Verwenden Sie eine Mischung aus Benzin und Zweitakt-Motoröl. Stellen Sie sicher, dass Sie die korrekte Menge an Öl für das Gemisch verwenden. Ein falsches Verhältnis von Benzin und Öl kann zu Schäden am Motor führen. Benzin ACHTUNG: Verwenden Sie kein Benzin mit einer geringeren Oktanzahl als 90 RON (87 AKI). Dadurch kann das Gerät beschädigt werden. ACHTUNG: Verwenden Sie kein Benzin mit einer höheren Ethanolkonzentration als 10 % (E10). Dies kann das Gerät beschädigen. ACHTUNG: Verwenden Sie kein verbleites Benzin. Dadurch kann das Gerät beschädigt werden.

• Verwenden Sie immer frisches bleifreies Benzin mit einer Oktanzahl von mindestens 90 RON (87 AKI) und einer Ethanolkonzentration unter 10 % (E10).

• Verwenden Sie Benzin mit einer höheren Oktanzahl, wenn Sie das Gerät häufig und bei kontinuierlich hoher Motordrehzahl verwenden.

• Verwenden Sie ein bleifreies Benzin/Ölgemisch von guter Qualität. Öl für Zweitaktmotoren

• Verwenden Sie nur qualitativ hochwertiges Zweitaktmotoröl, insbesondere HUSQVARNA- Zweitaktöl. Verwenden Sie nur Öl für luftgekühlte Motoren.

• Mischungsverhältnis 50:1 (2 %).

• Öl minderer Qualität und ein hohes Öl-/ Kraftstoffverhältnis können die Lebensdauer der Katalysatoren verkürzen.

• Wenden Sie sich zur Auswahl eines hochwertigen Öls an Ihren Händler.

• Wenn kein Husqvarna-Zweitaktöl zur Verfügung steht, kann ein anderes, qualitativ hochwertiges Zweitaktöl für luftgekühlte Motoren verwendet werden. Ihr Händler hilft Ihnen bei der Wahl des richtigen Öls gerne weiter.

• Verwenden Sie kein Zweitaktöl für wassergekühlte Außenbordmotoren. Dieses Zweitaktöl wird gelegentlich auch als Außenbordöl bezeichnet. Benzin, Liter Öl, Liter 2 % (50:1) 5 0,1 10 0,2 15 0,3 20 0,4 So stellen Sie das Kraftstoffgemisch her Hinweis: Verwenden Sie zum Mischen der Kraftstoffs immer einen sauberen Kraftstoffbehälter. Hinweis: Bereiten Sie keine größere Menge Gemisch zu, als Sie für 30 Tage benötigen.

1. Fügen Sie die Hälfte des Benzins hinzu.

2. Fügen Sie die gesamte Menge Öl hinzu.

3. Schütteln Sie das Kraftstoffgemisch, um die Anteile

4. Setzen Sie die restliche Menge Benzin hinzu.

5. Schütteln Sie das Kraftstoffgemisch, um die Anteile

6. Füllen Sie es in den Kraftstofftank.

So füllen Sie Kraftstoff nach WARNUNG: Rauchen Sie nicht in der Nähe von Kraftstoff, und halten Sie jegliche Wärmequellen von Kraftstoff fern. Stellen Sie vor dem Nachfüllen den Motor ab, und lassen Sie ihn einige Minuten abkühlen. WARNUNG: Wenn Sie Kraftstoff nachfüllen, öffnen Sie den Kraftstofftankdeckel langsam, um unerwünschten Druck abzulassen. 94 1542 - 002 - 17.07.2020WARNUNG: Ziehen Sie nach dem Nachfüllen von Kraftstoff den Kraftstofftankdeckel vorsichtig fest. Entfernen Sie die Maschine aus dem Auftank- und Strombereich, bevor der Motor angelassen wird.

• Verwenden Sie einen Kraftstoffbehälter mit Überlaufschutz.

• Stellen Sie sicher, dass der Bereich um den Kraftstofftankdeckel sauber ist. Verunreinigungen im Tank können Betriebsstörungen verursachen.

• Schütteln Sie den Kraftstoffbehälter, bevor Sie die Kraftstoffmischung in den Kraftstofftank einfüllen. Starten und stoppen So führen Sie eine Untersuchung vor dem Start durch

1. Überprüfen Sie das Gerät auf fehlende, beschädigte,

lose oder abgenutzte Teile.

2. Überprüfen Sie die Muttern, Schrauben und Bolzen.

3. Überprüfen Sie den Trimmerkopf oder die Klinge.

4. Überprüfen Sie die Kontermutter. Stellen Sie sicher,

dass die Kontermutter ein Schließmoment von mindestens 1,5 Nm (1,1 ft lb) hat. Ziehen Sie die Kontermutter mit 35-50 Nm (26-36 ft lb) fest.

5. Überprüfen Sie den Luftfilter.

6. Überprüfen Sie die Gashebelsperre und den

7. Überprüfen Sie den Stopp-Schalter.

8. Untersuchen Sie das Gerät auf austretenden

Kraftstoff. So starten Sie bei kaltem Motor WARNUNG: Bevor Sie das Gerät starten, installieren Sie den kompletten Kupplungsdeckel und das Führungsrohr. Eine lose Kupplung kann Verletzungen verursachen. Tragen Sie Handschuhe. WARNUNG: Entfernen Sie die das Gerät aus dem Auftank- und Strombereich. Stellen Sie es auf einer geraden Oberfläche ab. Stellen Sie sicher, dass keine Gegenstände die Schneidausrüstung berühren. WARNUNG: Stellen Sie sicher, dass sich keine unbefugten Personen im Arbeitsbereich befinden. Andernfalls besteht Verletzungsgefahr. Der Sicherheitsabstand beträgt 15 m.

1. Stellen Sie den Stopp-Schalter in die Startposition.

2. Drücken Sie die Gummiblase der Kraftstoffpumpe 10

3. Bewegen Sie den Choke-Hebel in die Choke-Lage.

4. Halten Sie das Gerät am Boden. Ziehen Sie das

Startseil mit der rechten Hand langsam heraus, bis ein Widerstand spürbar wird. Ziehen Sie schnell und kraftvoll am Startseil. Fahren Sie so lange fort, bis Sie hören, wie der Motor startet. (Abb. 47) Hinweis: Wickeln Sie das Startseil nicht um Ihre Hand. ACHTUNG: Ziehen Sie das Startseil nicht ganz heraus. Halten Sie den Startseilgriff fest, wenn er vollständig ausgefahren ist. Bei Nichtbeachtung dieser Anweisungen kann es zu einer Beschädigung des Motors kommen.

5. Stellen Sie den Choke-Hebel in die Betriebsposition,

und ziehen Sie dann am Startseil, bis der Motor anspringt.

6. Ziehen Sie den Gashebel leicht, und lassen Sie den

Motor bei niedriger Drehzahl 60 Sekunden lang laufen. WARNUNG: Berühren Sie nicht die Abdeckung. Das kann Verbrennungen und, falls die Zündkappe beschädigt ist, Stromschläge verursachen. Verwenden Sie kein Gerät mit defekter Zündkappe. So starten Sie einen warmen Motor

1. Stellen Sie den Stopp-Schalter in die Startposition.

2. Drücken Sie die Gummiblase der Kraftstoffpumpe 10

3. Stellen Sie den Choke-Hebel in die Betriebsposition,

und ziehen Sie dann am Startseil, bis der Motor anspringt. So stoppen Sie das Gerät

• Drücken Sie den Stopp-Schalter, um den Motor auszustellen. (Abb. 19) So arbeiten Sie mit dem Rasentrimmer ACHTUNG: Stellen Sie sicher, dass Sie nach jedem Betrieb den Motor wieder in den Leerlauf drosseln. Wenn der Motor längere Zeit bei voller Drehzahl ohne Last läuft, kann er dadurch beschädigt werden. Hinweis: Reinigen Sie die Abdeckung des Trimmerkopfes, wenn Sie einen neuen Trimmerfaden befestigen, um Schwingungen zu vermeiden. Untersuchen Sie andere Teile der Trimmerkopfes und reinigen Sie diese, falls erforderlich. 1542 - 002 - 17.07.2020 95Allgemeine Arbeitsanweisungen WARNUNG: Seien Sie beim Schneiden von Bäumen, die unter Spannung stehen, vorsichtig. Er kann vor oder nach dem Schneiden in seine normale Position zurückspringen und Sie verletzen oder das Produkt beschädigen.

• Machen Sie eine Stelle am Ende des Arbeitsbereichs frei, und beginnen Sie von dort aus mit der Arbeit.

• Bewegen Sie sich in einem regelmäßigen Muster über den Arbeitsbereich. (Abb. 48)

• Bewegen Sie das Produkt ganz nach links und rechts, um jedes Mal eine Breite von 4–5 m freizumachen.

• Machen Sie eine Strecke von 75 m frei, bevor Sie umkehren und zurückgehen. Nehmen Sie den Kraftstoffkanister mit sich, während Sie fortfahren.

• Bewegen Sie sich in eine Richtung, wo Sie nicht mehr als nötig über Gräben und Hindernisse gehen müssen.

• Bewegen sich in eine Richtung, wo der Wind die geschnittene Vegetation in den bereits freigeschnittenen Bereich fallen lässt. (Abb. 49)

• Bewegen Sie sich den Hängen entlang, nicht auf und ab. So schneiden Sie Gras mit einer Grasklinge frei

1. Halten Sie Ihre Füße während des Betriebs des

Geräts fern. Stellen Sie sicher, dass Sie fest auf dem Boden stehen.

2. Stellen Sie die Stützkappe leicht auf den Boden.

Dadurch wird verhindert, dass die Klinge den Boden berührt.

3. Machen Sie seitliche Bewegungen von rechts nach

links für einen klaren Schnitt. Verwenden Sie die linke Seite der Klinge zum Schneiden (Klingenbereich zwischen 8 und 12 Uhr). (Abb. 50)

4. Neigen Sie die Klinge nach links, wenn Sie Gras

beseitigen. Hinweis: Das Gras sammelt sich in einer Linie.

5. Für die Rückholbewegung machen Sie eine seitliche

Bewegung von links nach rechts.

6. Arbeiten Sie rhythmisch.

7. Bewegen Sie sich nach vorn und halten Sie die

Füße fest auf dem Boden.

9. Nehmen Sie das Gerät aus der Klammer am

10. Stellen Sie das Gerät auf dem Boden ab.

11. Sammeln Sie das Schnittgut auf.

So schneiden Sie frei (Abb. 51) So erzielen Sie die besten Ergebnisse:

• Halten Sie den Trimmer so, dass sich der Trimmerkopf direkt über dem Boden befindet.

• Neigen Sie den Trimmerkopf leicht.

• Lassen Sie das Ende des Trimmerfadens um Hindernisse herum den Boden berühren So trimmen Sie Gras

1. Halten Sie den Trimmerkopf nah über dem Boden

und neigen Sie ihn dabei etwas. Drücken Sie den Trimmerfaden nicht in das Gras. (Abb. 52)

2. Verringern Sie die Länge des Trimmerfadens um

3. Senken Sie die Motordrehzahl, um das Risiko,

Pflanzen zu beschädigen, zu verringern.

4. Arbeiten Sie mit 80 % Gas, wenn Sie Gras in der

Nähe von Objekten schneiden. (Abb. 53) So mähen Sie den Rasen

1. Stellen Sie sicher, dass der Rasentrimmerfaden

beim Schneiden parallel zum Boden läuft. (Abb. 54)

2. Drücken Sie den Trimmerkopf nicht auf den Boden.

Der Boden und das Gerät könnten dadurch beschädigt werden.

3. Der Trimmerkopf sollte nicht durchgängig den Boden

berühren, da sonst der Trimmerkopf beschädigt werden kann.

4. Arbeiten Sie mit Vollgas, wenn Sie das Gerät beim

Mähen von einer Seite zur anderen bewegen. Stellen Sie sicher, dass der Rasentrimmerfaden beim Schneiden parallel zum Boden läuft. (Abb. 55) So blasen Sie Gras fort Der Luftstrom aus dem rotierenden Trimmerfaden kann verwendet werden, um Gras zu entfernen.

1. Halten Sie den Trimmerkopf und seinen

Trimmerfaden parallel zum Boden und über dem Boden.

2. Geben Sie Vollgas.

3. Bewegen Sie den Trimmerkopf von einer Seite zur

anderen und blasen Sie das Gras fort. WARNUNG: Reinigen Sie die Trimmerkopfabdeckung jedes Mal, wenn Sie einen neuen Trimmerfaden zusammenbauen, um Unwucht und Vibrationen in den Griffen zu vermeiden. Sie sollten auch die anderen Teile des Trimmerkopfs überprüfen und bei Bedarf reinigen. 96 1542 - 002 - 17.07.2020So ersetzen Sie den Trimmerfaden Diese Information finden Sie auf der letzten Seite dieser Bedienungsanleitung. Wartung WARNUNG: Lesen Sie vor dem Reinigen, Reparieren oder der Wartung des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Wartungsplan Achten Sie darauf, den Wartungsplan einzuhalten. Die Wartungsintervalle werden anhand der täglichen Nutzung des Gerätes berechnet. Wenn Sie nicht jeden Tag mit dem Gerät arbeiten, sind die Intervalle anders. Führen Sie nur diejenigen Wartungsarbeiten aus, die Sie in den Anweisungen in dieser Bedienungsanleitung finden. Wenden Sie sich bezüglich anderer Wartungsarbeiten, die in dieser Betriebsanleitung nicht aufgeführt sind, an ein autorisiertes Service Center. Wartungsplan Täglich Wöchentlich Monatlich Die Außenflächen reinigen. √ Den Luftfilter reinigen. Bei Bedarf die Sägekette austauschen. √ Den Tragegurt überprüfen. √ Gashebelsperre und Gashebelfunktion überprüfen. √ Griff und Lenker überprüfen. √ Den Stopp-Schalter überprüfen. √ Die Schutzvorrichtungen überprüfen. √ Überprüfen, ob die Klinge scharf und unbeschädigt ist. Die Klinge kor- rekt in der mittleren Position installieren.

Den Trimmerkopf überprüfen. √ Die Schneidausrüstung überprüfen und sicherstellen, dass sie nicht im Leerlauf rotiert.

Die Kontermutter der Schneidausrüstung kontrollieren. √ Sicherstellen, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff ausläuft.

Den Transportschutz für die Klinge überprüfen. √ Muttern und Schrauben überprüfen. √ Startseilgriff und Startseil überprüfen. √ Die Antivibrationselemente überprüfen. √ Den äußeren Bereich und die angrenzenden Bereiche des Vergasers reinigen.

Den äußeren Bereich der Zündkerze reinigen. Entfernen und den Elektrodenabstand überprüfen. Den Abstand auf 0,6-0,7 mm einstel- len oder die Zündkerze ersetzen. Eine Funkenstörung an der Zünd- kerze installieren.

Das Kühlsystem reinigen. √ Das Schmiermittel des Winkelgetriebes überprüfen. Bei Bedarf nach- füllen.

1542 - 002 - 17.07.2020 97Wartungsplan Täglich Wöchentlich Monatlich Den Schalldämpfer reinigen. √ Kupplung, Kupplungsfedern und Kupplungstrommel auf Verschleiß überprüfen. Bei Bedarf von einem autorisierten Service Center erset- zen lassen.

Alle Kabel und Anschlüsse überprüfen. √ Die Zündkerze ersetzen. √ So stellen Sie den Vergaser ein Die Grundeinstellung des Vergasers wird beim Probelauf im Werk vorgenommen. Die Einstellung muss von einem Fachmann vorgenommen werden. So prüfen Sie den Schalldämpfer WARNUNG: Verwenden Sie kein Gerät mit defektem Schalldämpfer. Wechseln Sie stets den Schalldämpfer aus, wenn er beschädigt ist. WARNUNG: Es besteht Verbrennungsrisiko oder Brandgefahr. Schalldämpfer mit Katalysatoren werden während des Betriebs sehr heiß. WARNUNG: Brandgefahr. Der Schalldämpfer hat die Aufgabe, den Geräuschpegel zu dämpfen und die Abgase vom Bediener wegzuleiten. Die Abgase sind heiß und können Funken schlagen. ACHTUNG: Weist das Funkenfängernetz Schäden auf, muss es ausgewechselt werden. Verwenden Sie das Gerät nicht ohne oder mit defektem Funkenfängernetz. ACHTUNG: Ist das Funkenfängernetz verstopft, wird das Gerät zu heiß. Dies führt zu Schäden an Kolben und Zylinder.

1. Vergewissern Sie sich, dass der Schalldämpfer nicht

2. Stellen Sie sicher, dass der Schalldämpfer fest am

Gerät montiert ist. So stellen Sie die Leerlaufdrehzahl ein

• Vergewissern Sie sich, dass der Luftfilter sauber ist. Die Schneidausrüstung darf nicht mit korrekter Leerlaufdrehzahl rotieren.

• Stellen Sie die Leerlaufdrehzahl mit der zugehörigen Einstellschraube T ein, die mit der „T“-Markierung versehen ist.

• Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in allen Stellungen gleichmäßig läuft. Die Leerlaufdrehzahl muss niedriger sein als die Geschwindigkeit, bei der sich die Schneidausrüstung zu drehen beginnt. WARNUNG: Kann die Leerlaufdrehzahl nicht so eingestellt werden, dass die Schneidausrüstung stehenbleibt, wenden Sie sich bitte an den Händler oder das Service Center. Verwenden Sie das Gerät erst wieder, wenn es richtig eingestellt oder repariert ist.

1. Drehen Sie die Einstellschraube im Uhrzeigersinn,

bis die Schneidausrüstung sich zu drehen beginnt.

2. Drehen Sie die Einstellschraube gegen den

Uhrzeigersinn, bis die Schneidausrüstung stehen bleibt. (Abb. 56) Kühlsystem Das Gerät ist mit einem Kühlsystem ausgestattet, um die Betriebstemperatur gering zu halten. Das Kühlsystem umfasst: (Abb. 57)

• Gebläseflügel am Schwungrad (A)

• Kühlrippen am Zylinder (B)

• Zylinderdeckel (C) (leitet Kühlluft zum Zylinder)

• Schalldämpferplatte (D)

• Platte (E) So reinigen Sie das Kühlsystem WARNUNG: Ein verschmutztes oder verstopftes Kühlsystem führt zu Überhitzung. Dies verursacht Schäden an Zylinder und Kolben.

1. Reinigen Sie die Teile des Kühlsystems mindestens

einmal pro Woche mit einer Bürste. Luftfilter

• Reinigen Sie den Filter nach jeweils 25 Betriebsstunden. Je nach Bedarf kann eine häufigere Reinigung sinnvoll sein.

• Bringen Sie den Choke-Hebel in die Choke-Lage. (Abb. 58)

1542 - 002 - 17.07.2020So reinigen Sie den Luftfilter ACHTUNG: Tauschen Sie stets den Luftfilter aus, wenn er beschädigt, sehr schmutzig oder mit Kraftstoff durchtränkt ist. Wenn Sie einen Luftfilter lange verwenden, kann er nicht vollständig gereinigt werden. Tauschen Sie den Luftfilter regelmäßig gegen einen neuen aus.

1. Bewegen Sie den Choke-Hebel nach oben, um die

Drosselluftklappe zu schließen.

2. Entfernen Sie den Luftfilterdeckel. (Abb. 59)

3. Entfernen Sie den Filzfilter und den Luftfilter.

4. Klopfen den Filzfilter leicht auf Ihre Handfläche, oder

reinigen Sie den Filzfilter mit Luft.

5. Überprüfen Sie die Oberfläche der Gummidichtung.

Tauschen Sie den Filter auf der Gummidichtung bei Beschädigung aus.

6. Reinigen Sie den Luftfilter mit warmer Seifenlauge.

ACHTUNG: Achten Sie stets darauf, dass der Filzfilter trocken ist. Wasser verursacht Schaden am Filzfilter.

7. Verwenden Sie Husqvarna-Zweitaktöl, um den Filter

mit Öl zu füllen. Stellen Sie sicher, dass Sie überschüssiges Öl entfernen, bevor Sie den Luftfilter wieder einsetzen. ACHTUNG: Verwenden Sie kein Benzin oder Öl für Viertaktmotoren.

8. Ersetzen Sie den Luftfilter, falls er für eine Reinigung

zu stark verschmutzt ist. Ersetzen Sie einen beschädigten Luftfilter in jedem Fall.

9. Reinigen Sie zudem die Innenseite des

Luftfilterdeckels. Verwenden Sie dazu Druckluft oder eine Bürste.

10. Achten Sie darauf, dass der Luftfilter trocken ist,

bevor Sie ihn wieder einbauen. Kraftstofffilter Wenn der Motor nicht ausreichend mit Kraftstoff versorgt wird, vergewissern Sie sich, dass Kraftstofftankdeckel und Kraftstofffilter nicht verstopft sind. (Abb. 60) So fetten Sie das Winkelgetriebe nach Stellen Sie sicher, dass das Winkelgetriebe zu 3/4 mit Schmiermittel gefüllt ist. (Abb. 61) So überprüfen Sie die Zündkerze ACHTUNG: Verwenden Sie stets den vom Hersteller empfohlenen Zündkerzentyp! Die Verwendung eines falschen Zündkerzentyps kann zu Schäden am Gerät führen.

• Überprüfen Sie die Zündkerze, wenn der Motor nur schwache Leistung bringt, sich nur schwer starten lässt oder im Leerlauf nicht ordnungsgemäß funktioniert.

• Wenn Sie diese Anweisungen befolgen, verringern Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze: a) Stellen Sie sicher, dass die Leerlaufdrehzahl richtig eingestellt ist. b) Vergewissern Sie sich, dass das Kraftstoffgemisch korrekt ist. c) Vergewissern Sie sich, dass der Luftfilter sauber ist.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand korrekt ist, siehe Technische Daten auf Seite 101

• Tauschen Sie die Zündkerze bei Bedarf aus. So schärfen Sie Grasmesser und Grasklingen

1. Schärfen Sie Grasmesser und Grasklingen mit einer

einhiebigen Flachfeile.

2. Schärfen Sie alle Kanten der Grasmesser und -

klingen gleichmäßig, um das Gleichgewicht zu erhalten. (Abb. 63) 1542 - 002 - 17.07.2020 99Fehlerbehebung Fehlstart Prüfung Mögliche Ursa- che Lösung Stopp-Taste Stopp-Position Den Start-/Stopp-Schalter in die Startposition stellen. Starterklinken Eingerastete Starterklinken Die Starterklinken einstellen oder ersetzen. Den Bereich um die Starterklinken reinigen. Einen zugelassenen Servicehändler kontaktieren. Kraftstofftank Falsche Kraft- stoffsorte. Den Behälter entleeren und den richtigen Kraftstoff verwenden. Vergaser Einstellung der Leerlaufdreh- zahl. Die Leerlaufdrehzahl mit der Schraube T einstellen. Zündung (ohne Funken) Die Zündkerze ist verschmutzt oder feucht. Sicherstellen, dass die Zündkerze sauber und trocken ist. Falscher Ab- stand der Zündkerzen. Die Zündkerze reinigen. Prüfen, ob der Elektrodenabstand korrekt ist. Sicherstel- len, dass die Zündkerze über eine sog. Funkentstörung verfügt. Den korrekten Elektrodenabstand finden Sie in den technischen Daten. Zündkerze Zündkerze sitzt lose. Die Zündkerze festziehen. Motor startet, läuft aber nicht weiter Prüfung Mögliche Ursa- che Lösung Kraftstofftank Falsche Kraft- stoffsorte. Den Behälter entleeren und den richtigen Kraftstoff verwenden. Vergaser Der Motorleer- lauf funktioniert nicht ordnungs- gemäß. Den Servicehändler kontaktieren. Luftfilter Verstopfter Luftfilter. Den Luftfilter reinigen. 100 1542 - 002 - 17.07.2020Transport und Lagerung

• Verstauen Sie die Ausrüstung sicher während des Transports zur Vermeidung von Schäden und Unfällen.

• Lagern Sie Gerät und Ausrüstung an einem trockenen und frostsicheren Ort.

• Reinigen Sie das Gerät.

• Tauschen oder reparieren Sie beschädigte Komponenten.

• Verwenden Sie die richtige Schutzabdeckung auf dem Gerät, um Feuchtigkeitsstau zu vermeiden.

• Befestigen Sie das Gerät sicher während des Transports. Technische Daten 333R Mark II Motor Hubraum, cm

32,6 Leerlaufdrehzahl, U/min 3000±300 Empfohlene max. Drehzahl, U/min 9100 Drehzahl der Abtriebswelle, U/min 6700 Motorhöchstleistung nach ISO 8893, kW/PS bei U/min 1,0/1,3 bei 7000 Kraftstoff- und Schmiersystem Zündkerze NGK BPMR7A/HQT-1 Elektrodenabstand, mm 0,6–0,7 Kraftstoff- und Schmiersystem Füllmenge Kraftstofftank, (l/cm

) 1,1/1100 Gewicht Gewicht, kg 7,2 Geräuschemissionen

Schallleistungspegel, gemessen dB (A) 106,9 Schallleistungspegel, garantiert L

Äquivalenter Schalldruckpegel am Ohr des Bedieners, dB (A): Ausgestattet mit Trimmerkopf 96,9

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG. Der aufgezeichnete Schallleistungspegel für das Gerät wurde unter Verwendung der originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Der Unterschied zwischen garantiertem und gemes- senem Schallleistungspegel besteht darin, dass beim garantierten Schallleistungspegel auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Berichten zufolge liegt der Schalldruckpegel für dieses Gerät normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 2,5 dB (A). 1542 - 002 - 17.07.2020 101333R Mark II Vibrationspegel

Äquivalente Vibrationspegel, a hv,eq Ausgestattet mit Trimmerkopf, Handgriff links/rechts, m/s

6,1/6,2 Zubehör 333R Mark II Zugelassenes Zubehör Typ Schutz für die Schneidausrüs- tung Grasklinge/ Grasmesser Multi 330-2 (Ø 330, 2 Zähne) 593 70 66-01 Multi 255-3 (Ø 255, 3 Zähne) 593 70 66-01 Gras 275-4 (Ø 275 4-Zähne) 593 70 66-01 Gras 255-4 1" (Ø 255, 4 Zähne) 593 70 66-01 Trimmerkopf 593707601 593 70 66-01 Stützkappe Fest -

Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Stan- dardabweichung) von 1,5 m/s

102 1542 - 002 - 17.07.2020EU-Konformitätserklärung EU-Konformitätserklärung Herausgeber: Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500. Husqvarna AB ist alleinig für den Inhalt dieser Erklärung verantwortlich: Trimmer und/oder Motorsense mit Benzinmotor, Ladefläche(n) GZ32B der entsprechenden Modelle Husqvarna 333R Mark II, mit Seriennummern ab 2019. Nummer der Ladefläche sowie Modellnummer sind deutlich in Druckbuchstaben auf dem Typenschild angegeben, gefolgt vom Baujahr und der Seriennummer. Die oben beschriebene Erklärung entspricht den Richtlinien des Rates:

• „Maschinenrichtlinie“ 2006/42/EG vom 17. Mai 2006

• Richtlinie „über elektromagnetische Verträglichkeit“ 2014/30/EU vom 26. Februar 2014.

• Richtlinie „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG vom 8. Mai 2000.

12. Cubierta del embrague
