KÄYTTÖOHJE 333R Mark II HUSQVARNA

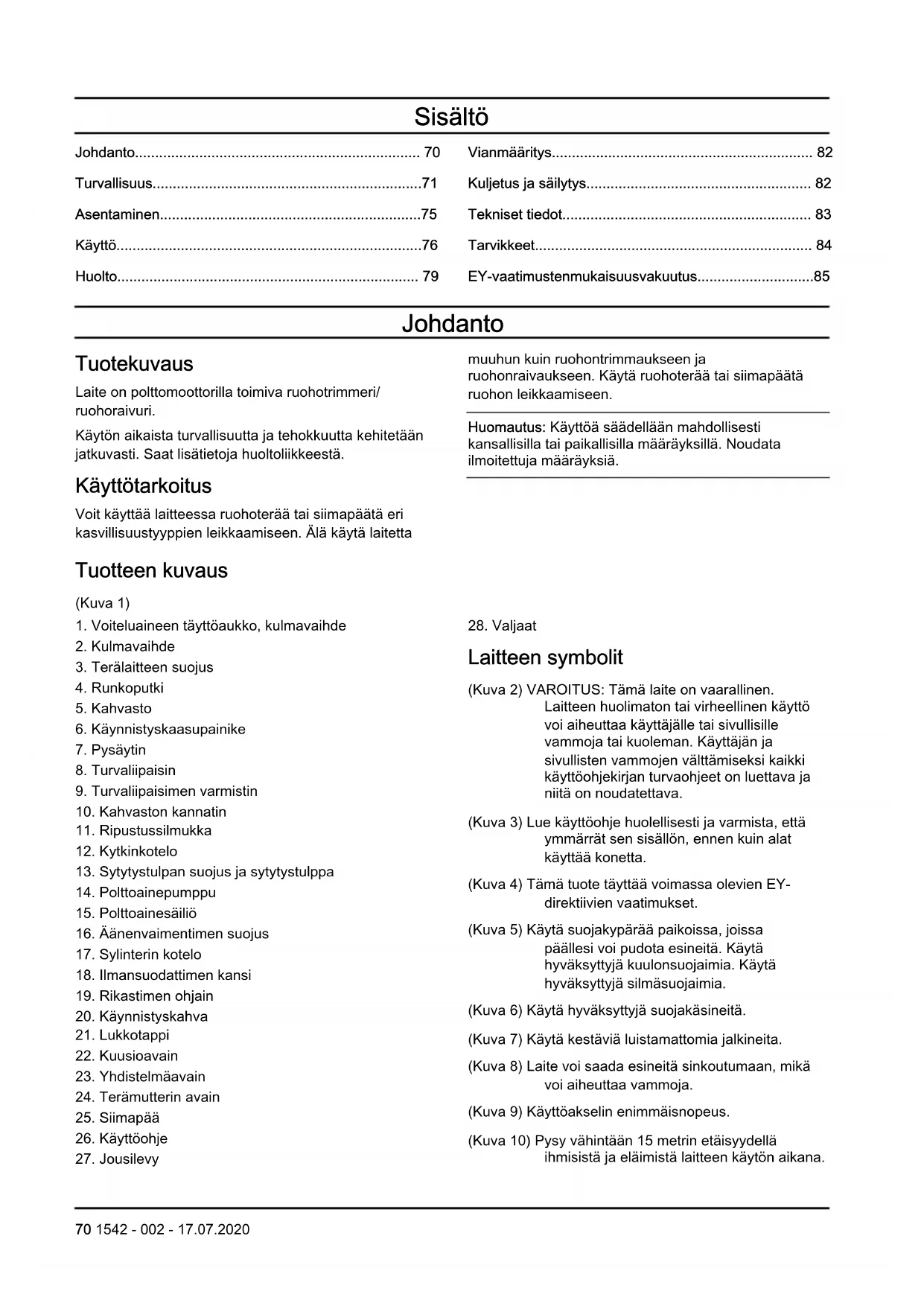

Kuljetus ja säilytys.... 82

Tekniset tiedot.... 83

Tarvikkeet.... 84

EY-vaatimustenmukaisuusvakuutus....85

Johdanto

Tuotekuvaus

Laite on polttomoottorilla toimiva ruohotrimmeri/ ruohoraivuri.

Käytön aikaista turvallisuutta ja tehokkuutta kehitetään jatkuvasti. Saat lisätietoja huoltoliikkeestä.

Käyttötarkoitus

Voit käyttää laitteessa ruohoterää tai siimapäätä eri kasvillisuustyyppien leikkaamiseen. Älä käytä laitetta

muuhun kuin ruohontrimmaukseen ja ruohonraivaukseen. Käytä ruohoterää tai siimapäätä ruohon leikkaamiseen.

Huomautus: Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla määräyksillä. Noudata ilmoitettuja määräyksiä.

Tuotteen kuvaus

(Kuva 1)

1. Voiteluaineen täyttöaukko, kulmavaihde

2. Kulmavaihde

3. Terälaitteen suojus

4. Runkoputki

5. Kahvasto

6. Käynnistyskaasupainike

7. Pysäytin

8. Turvaliipaisin

9. Turvaliipaisimen varmistin

10. Kahvaston kannatin

11. Ripustussilmukka

12. Kytkinkotelo

13. Sytytystulpan suojus ja sytytystulppa

14. Polttoainepumppu

15. Polttoainesäiliö

16. Äänenvaimentimen suojus

17. Sylinterin kotelo

18. Ilmansuodattimen kansi

19. Rikastimen ohjain

20. Käynnistyskahva

21. Lukkotappi

22. Kuusioavain

23. Yhdistelmäavain

24. Terämutterin avain

25. Siimapää

26. Käyttöohje

27. Jousilevy

28. Valjaat

Laitteen symbolit

(Kuva 2) VAROITUS: Tämä laite on vaarallinen. Laitteen huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. Käyttäjän ja sivullisten vammojen välttämiseksi kaikki käyttöohjekirjan turvaohjeet on luettava ja niitä on noudatettava.

(Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää konetta.

(Kuva 4) Tämä tuote täyttää voimassa olevien EY-direktiivien vaatimukset.

(Kuva 5) Käytä suojakypärää paikoissa, joissa päällesi voi pudota esineitä. Käytä hyväksyttyjä kuulonsuojaimia. Käytä hyväksyttyjä silmäsuojaimia.

(Kuva 6) Käytä hyväksyttyjä suojakäsineitä.

(Kuva 7) Käytä kestäviä luistamattomia jalkineita.

(Kuva 8) Laite voi saada esineitä sinkoutumaan, mikä voi aiheuttaa vammoja.

(Kuva 9) Käyttöakselin enimmäisnopeus.

(Kuva 10) Pysy vähintään 15 metrin etäisyydellä ihmisistä ja eläimistä laitteen käytön aikana.

(Kuva 11) Takapotkun vaara, jos terävarustus osuu esineeseen, jota se ei välittömästi leikkaa. Laite voi katkaista ruumiinosia. Pysy vähintään 15 metrin etäisyydellä ihmisistä ja eläimistä laitteen käytön aikana.

(Kuva 12) Polttoaineen ilmauspumppu.

(Kuva 13) Rikastimen sulkemissuunta.

(Kuva 14) Rikastimen avaussuunta.

(Kuva 15) Melupäästöt ympäristöön eurooppalaisen direktiivin 2000/14/EY ja Uuden Etelä-Walesin lainsäädännön Protection of the Environment Operations (Noise Control) Regulation 2017 -asetuksen mukaisesti. Melupäästöt ilmoitetaan koneen arvokilvessä ja luvussa Tekniset tiedot.

yyyywwxxx Tyyppikilvessä näkyy sarjanumero, jossa xx yyyy on valmistusvuosi ja ww on valmistusviikko.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Euro V -päästöt

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti
- tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
- tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmääritelmät

Oheiset määritelmät kertovat huomiosanojen vakavuustason.

VAROITUS: Henkilövahinko.

HUOMAUTUS: Laitevaurio.

Huomautus: Nämä tiedot helpottavat laitteen käyttöä.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä laitetta oikein. Virheellinen käyttö voi aiheuttaa tapaturman tai kuoleman. Käytä laitetta vain tässä käyttöohjekirjassa esitettyihin tehtäviin. Älä käytä laitetta muihin tehtäviin.

• Noudata tämän käyttöohjekirjan ohjeita. Noudata turvallisuussymboleita ja turvaohjeita. Jos käyttäjä ei noudata ohjeita ja symboleita, seurauksena voi olla vamma, vaurio tai kuolema.

• Älä hävitä tätä käyttöohjekirjaa. Noudata laitteen asennusta, käyttöä ja kunnossapitoa koskevia ohjeita. Asenna lisälaitteet ja lisävarusteet oikein ohjeiden mukaisesti. Käytä vain hyväksyttyjä lisälaitteita ja lisävarusteita.

• Älä käytä vaurioitunutta laitetta. Noudata huoltokaaviota. Tee vain sellaisia huoltotöitä, joita koskevat ohjeet löytyvät tästä käyttöohjekirjasta. Valtuutetun huoltopisteen on tehtävä kaikki muut huoltotyöt.
• Tämä käyttöohjekirja ei voi sisältää kaikkia laitteen käyttöön liittyviä tilanteita. Ole varovainen ja käytä tervettä järkeä. Älä käytä laitetta tai huolla sitä, jos et ole varma tilanteesta. Kysy ohjeita laitteen asiantuntijalta, jälleenmyyjältä, huoltoliikkeestä tai valtuutetusta huoltopisteestä.
• Irrota sytytystulpan johto ennen laitteen asentamista, säilytykseen siirtämistä tai huoltoa.
• Älä käytä laitetta, jos sen alkuperäisiä ominaisuuksia on muutettu. Älä muuta edes osaa laitteesta ilman valmistajan lupaa. Käytä ainoastaan valmistajan hyväksymiä osia. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman.
• Älä hengitä moottorin kaasuja. Moottorin pakokaasujen pitkäaikainen hengittäminen on terveydelle vaarallista.
• Älä käynnistä laitetta sisätiloissa tai lähellä herkästi syttyvää materiaalia. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Jos ilmanvirtaus ei ole riittävä,

tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kun laitetta käytetään, moottori muodostaa sähkömagneettisen kentän. Sähkömagneettinen kenttä voi vaurioittaa lääketieteellisiä implantteja. Neuvottele lääkärin ja lääketieteellisen implantin valmistajan kanssa, ennen kuin käytät laitetta.
• Älä anna lasten käyttää laitetta. Konetta saavat käyttää vain henkilöt, jotka ovat lukeneet ohjeet.
• Muista aina valvoa laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.
• Lukitse laite paikkaan, johon lapset ja asiattomat henkilöt eivät pääse.
• Laite voi saada esineitä sinkoutumaan ja aiheuttaa näin vammoja. Noudata turvaohjeita tapaturmien tai kuoleman vaaran ehkäisemiseksi.
• Älä poistu laitteen luota, kun moottori on käynnissä.
• Laitteen käyttäjä on vastuussa, jos tapahtuu onnettomuus.
• Varmista ennen laitteen käyttämistä, ettei osissa ole vaurioita.
• Varmista ennen laitteen käyttämistä, että olet vähintään 15 m:n etäisyydellä muista ihmisistä tai eläimistä. Varmista, että lähistöllä olevat henkilöt tietävät sinun aikovan käyttää laitetta.
• Noudata kansallisia ja paikallisia lakeja. Ne voivat estää laitteen käytön tai rajoittaa sitä joissakin olosuhteissa.
• Älä käytä laitetta ollessasi väsynyt tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Ne voivat vaikuttaa näkökykyyn, vireyteen, harkintakykyyn tai kehon hallintaan.

Turvallisuusohjeet käyttöä varten

• Varmista ennen laitteen käyttämistä, että se on valmiiksi koottu.
• Siirrä laite ennen käynnistämistä 3 metrin päähän paikasta, jossa täytit polttoainesäiliön. Aseta laite tasaiselle alustalle. Varmista, ettei terälaite pääse osumaan maahan tai mihinkään esineeseen.
• Laite voi saada esineitä sinkoutumaan, mikä voi vahingoittaa silmiä. Käytä aina hyväksyttyjä silmäsuojaimia, kun käytät laitetta.
• Ole varovainen laitetta käyttäessäsi, sillä lapsi voi tulla laitteen lähelle huomaamattasi.
• Älä käytä laitetta, jos työskentelyalueella on ihmisiä. Sammuta laite, jos työskentelyalueelle tulee ihminen.
• Varmista, että laite on aina hallinnassasi.
• Älä käytä laitetta, jos et voi saada apua onnettomuuden sattuessa. Varmista aina ennen käytön aloittamista, että muut tietävät sinun käyttävän laitetta.

• Älä käänny laitteen kanssa, ennen kuin olet varmistanut, ettei turva-alueella ole ihmisiä tai eläimiä.

• Poista kaikki ylimääräiset materiaalit työskentelyalueelta ennen aloittamista. Jos terälaite osuu esineeseen, esine voi sinkoutua ja aiheuttaa vamman tai vaurion. Terälaitteen ympärille voi kiertyä ei-toivottua materiaalia, mikä voi aiheuttaa vaurion.

• Älä käytä laitetta huonolla säällä (sumu, sade, kova tuuli, ukkonen tai muut sääolosuhteet). Huono sää voi aiheuttaa vaaratilanteita (kuten liukastumisvaaran).
• Varmista, että pystyt liikkumaan vapaasti ja työskentelemään tukevassa asennossa.

(Kuva 16)

• Varmista, ettet voi kaatua, kun käytät laitetta. Älä kallistu, kun käytät laitetta.
• Pidä laitetta aina molemmin käsin. Pidä laitetta kehon oikealla puolella.

(Kuva 17)

• Käytä laitetta siten, että terälaite on vyötärön alapuolella.
• Jos rikastinvipu on rikastusasennossa, kun moottori käynnistyy, terälaite alkaa pyöriä.

• Älä koske kulmavaihteeseen moottorin sammuttamisen jälkeen. Kulmavaihde on kuuma moottorin sammuttua. Kuumat kohdat voivat aiheuttaa vamman.

• Sammuta moottori ennen laitteen siirtämistä.

• Älä laske laitetta maahan, kun moottori on käynnissä.
• Ennen kuin poistat ei-toivotut materiaalit laitteesta, sammuta moottori ja odota, että terälaite pysähtyy. Anna terälaitteen pysähtyä ennen leikkuujätteen poistamista.

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä aina oikeanlaista henkilökohtaista suojavarustusta, kun käytät laitetta. Henkilökohtainen suojavarustus ei poista tapaturmien vaaraa. Henkilökohtainen suojavarustus lieventää vammaa, jos sattuu onnettomuus.
• Käytä aina hyväksyttyjä silmäsuojaimia, kun käytät laitetta.
• Älä käytä laitetta paljain jaloin tai avonaisissa jalkineissa. Käytä aina kestäviä luistamattomia jalkineita.
• Käytä vahvakankaisia, pitkiä housuja.
• Käytä suojakäsineitä tarvittaessa.
• Käytä kypärää, jos on mahdollista, että päähän putoaa esineitä.
• Käytä aina hyväksyttyjä kuulonsuojaimia, kun käytät laitetta. Pitkäkestoinen melulle altistuminen voi aiheuttaa kuulovaurioita.
• Varmista, että lähistöllä on ensiapupakkaus.

Laitteen turvalaitteet

- Muista huoltaa laite säännöllisesti.

• Laitteen käyttöikä pitenee.
• Onnettomuusvaara pienenee.

Anna valtuutetun jälleenmyyjän tai huoltopisteen tarkastaa laite säännöllisesti säätöjen tai korjausten varalta.

- Älä käytä laitetta, jos turvalaitteet ovat vaurioituneet. Jos laitteessa on vaurioita, ota yhteyttä valtuutettuun huoltopisteeseen.

Turvaliipaisimen varmistin

Turvaliipaisimen varmistin (A) estää liipaisimen (B) tahattoman käytön. Paina turvaliipaisimen varmistinta (A) turvaliipaisimen (B) vapauttamiseksi. Kun vapautat kahvan, turvaliipaisimen varmistin (A) ja turvaliipaisin (B) palaavat lähtöasentoihinsa.

(Kuva 18)

Tätä liikettä ohjaa kaksi erillistä palautusjousta. Lähtöasennossa turvaliipaisin (B) on aina lukittuna joutokäynnille.

1. Varmista, että turvaliipaisin (B) on lukittu joutokäynnillä, kun vapautat turvaliipaisimen varmistimen (A).
2. Paina turvaliipaisimen varmistinta (A) ja varmista, että se palautuu lähtöasentoonsa, kun se vapautetaan.
3. Paina turvaliipaisinta (B) ja varmista, että se palautuu lähtöasentoonsa, kun se vapautetaan.

Käynnistä moottori ja käytä täyttä kaasua. Vapauta turvaliipaisin (B) ja tarkista, pysähtyykö terälaite. Jos terälaite pyörii, kun kaasuliipaisin on joutokäyntiasennossa, tarkista kaasuttimen joutokäyntiruuvi.

Pysäytin

Käynnistä moottori. Varmista, että moottori sammuu, kun siirrät pysäytyskytkimen pysäytysasentoon.

(Kuva 19)

Terälaitteen suojus

VAROITUS: Terälaitetta ei saa käyttää ilman hyväksyttyä suojusta. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa tapaturman.

Terälaitteen suojus estää irrallisten esineiden sinkoutumisen käyttäjää kohti. Tarkista terälaitteen suojus vaurioiden varalta ja vaihda, jos se on vaurioitunut. Käytä vain hyväksyttyä terälaitteen suojusta.

(Kuva 20)

Pikavapautusmekanismin tarkistaminen

VAROITUS: Älä käytä valjaita, joiden pikavapautusmekanismi on viallinen.

Pikavapautusmekanismin avulla käyttäjä voi irrottaa laitteen nopeasti valjaista, jos ilmenee hätätilanne.

1. Pysäytä moottori.
2. Tarkista silmämääräisesti, onko vaurioita, kuten halkeamia.
3. Varmista, että pikavapautusmekanismi toimii oikein vapauttamalla ja kiinnittämällä se. (Kuva 21)

Äänenvaimennin (Kuva 22)

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.

• Älä käytä moottoria, jos äänenvaimennin on vaurioitunut. Vaurioitunut äänenvaimennin nostaa äänitasoa ja lisää tulipalon vaaraa. Pidä palosammutin lähistöllä.
• Tarkista säännöllisesti, että äänenvaimennin on kiinni laitteessa.
• Älä kosketa moottoria tai äänenvaimenninta, kun moottori on käynnissä. Älä kosketa moottoria tai äänenvaimenninta hetkeen moottorin sammuttamisen jälkeen. Kuumat pinnat voivat aiheuttaa vammoja.
• Kuuma äänenvaimennin voi aiheuttaa tulipalon. Ole varovainen, jos käytät laitetta palavien nesteiden tai kaasujen läheisyydessä.
• Älä kosketa äänenvaimentimen osia, jos äänenvaimennin on vaurioitunut. Osat voivat sisältää syöpää aiheuttavia kemikaaleja.

Lukkomutterin kiinnittäminen ja irrottaminen

VAROITUS: Sammuta moottori, käytä suojakäsineitä ja varo terälaitteen teräviä reunoja.

Lukkomutteria käytetään joidenkin terälaitteiden kiinnittämiseen. Lukkomutterissa on vasenkätinen kierre.

• Kiinnitä kirstämällä lukkomutteri terälaitteen pyörimissuuntaa vastaan.
• Irrota lukkomutteri löysäämällä lukkomutteria terälaitteen pyörimissuuntaan.
• Löysää ja kiristä lukkomutteri pitkävartisella hylsyavaimella. Kuvan nuoli osoittaa kohdan, jossa hylsyavainta voi käyttää. (Kuva 23)

VAROITUS: Lukkomutteria avattaessa ja kirstettäessä terä aiheuttaa tapaturmien vaaran. Varmista aina, että teräsuojus

on paikallaan ja estää käsien vahingoittumisen.

Huomautus: Varmista, ettei lukkomutteria voi kiertää käsin. Vaihda mutteri, jos nailonlukituksen vastus ei ole vähintään 1,5 Nm. Lukkomutteri on vaihdettava noin 10 asennuskerran jälkeen.

Terälaite

Valitse oikea terävarustus ja huolla sitä:

• Saat parhaan sahaustehon.
• Terävarustuksen käyttöikä pitenee.
• Noudata äänenvaimentimen tarkistus-, kunnossapito- ja huolto-ohjeita.
• Käytä aina suositeltua terävarustuksen suojusta. Katso tekniset tiedot.

VAROITUS: Käytä terälaitteessa vain suosittelemaamme suojusta! Katso kohta Tekniset tiedot. Katso terälaitteen ohjeista trimmerin siiman kelausohjeet ja oikean trimmerin siimakoon valinta.

VAROITUS: Viallinen terälaite voi lisätä onnettomuuksien vaaraa.

VAROITUS: Pysäytä aina moottori, ennen kuin alat käsitellä terälaitetta. Se pyörii vielä kaasuliipaisimen vapauttamisen jälkeen. Varmista, että terälaite on täysin pysähtynyt ja irrota sytytystulpan suojus, ennen kuin alat käsitellä terälaitetta.

Terälaite

• Käytä teriä ja ruohoteriä paksu nurmikon leikkaamiseen.
  (Kuva 24)
• Käytä siimapäätä nurmikon trimmaamiseen. (Kuva 25)
• Väärin teroitettu tai vaurioitunut terä lisää onnettomuuksien vaaraa. Pidä terän leikkuuhampaat hyvin ja oikein teroitettuina. Noudata ohjeita ja käytä suositeltua viilausohjainta.
• Tarkasta terälaite vaurioiden ja halkeamien varalta. Vaihda vaurioitunut terälaite.
• Käytä terälaitteessa vain suositeltuja suojuksia. Katso kohta Tarvikkeet sivulla 84.

Siimapää

VAROITUS: Varmista aina, että trimmerin siima kelautuu tiukalle ja tasaisesti puolalle. Muussa tapauksessa laite aiheuttaa terveydelle haitallista tärinää.

(Kuva 26)

• Käytä vain suositeltuja siimapäitä ja trimmerin siimoja.
• Käytä vain suositeltuja terälaitteita.
• Pieni laite vaatii pienet siimapäät ja päinvastoin.
• Trimmerin siiman pituudella on merkitystä. Pitkä trimmerin siima vaatii suuremman moottoritehon kuin yhtä paksu, mutta lyhyempi siima.
• Varmista, että siimapään suojuksessa oleva veitsi on ehjä. Trimmerin siima katkaistaan sillä oikeanpituiseksi.
• Pidennä trimmerin siiman käyttöikää liottamalla sitä vedessä muutaman päivän ajan ennen käyttöä.

Ruohoterät ja ruohoveitset

• Käytä laitteessa hyväksyttyä ruohoterää. Älä käytä ruohoterää ilman, että kaikki tarvittavat osat on asennettu oikein. Varmista, että asennus tehdään oikein ja että kaikkia oikeita osia käytetään. Väärin tehty asennus voi aiheuttaa terän irtoamisen ja vahingoittaa vakavasti laitteen käyttäjää tai sivullisia.
• Käytä suojakäsineitä, kun käsittelet tai huollat terää.
• Käytä kypärää, kun käytät ruohoterällä varustettua laitetta.
• Ruohoteriä ja ruohoveitsiä käytetään paksun ruohon raivaukseen.
• Ruohoterä voi aiheuttaa loukkaantumisen, kun se jatkaa pyörimistä moottorin sammuttamisen tai turvaliipaisimen vapauttamisen jälkeen. Varmista, että ruohoterä on lakannut kokonaan pyörimästä, ennen kuin teet mitään huoltotöitä.
• Sammuta moottori ennen kuin käsittelet terälaitetta. Varmista, että terälaite pysähtyy kokonaan. Irrota johto sytytystulpasta.
• Käytä vain hyväksyttyä terälaitetta tai oikein teroitettua terää.
• Pidä terän leikkuuhampaat hyvin ja oikein teroitettuina.
• Älä käytä vaurioitunutta terälaitetta.
• Liitä kuljetussuojus ruohoterään laitteen kuljetuksen tai varastoinnin ajaksi.

Takapotku

• Takapotku tarkoittaa laitteen äkillistä liikahtamista sivulle, eteen tai taakse. Takapotku tapahtuu, kun ruohoterä osuu esteeseen, jota ei voi leikata. Takapotkun riski on suurempi alueilla, joilla leikattavan materiaalin näkeminen on hankalaa.
• Kun takapotku tapahtuu, vaarana on laitteen tai käyttäjän siirtyminen pois paikaltaan. Liikkuva terä voi osua sivullisiin ja aiheuttaa loukkaantumisen.
• Hävitä terä, jos se on taipunut, rikkoutunut tai vaurioitunut tai siinä on halkeamia.
• Käytä terävää terää. Tylsä terä lisää takapotkun riskiä.

Polttoaineturvallisuus

- Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai

öljy ja anna laitteen kuivua. Poista ylimääräinen polttoaine laitteesta.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.
• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.
• Älä käynnistä moottoria, jos läikytät öljyä tai polttoainetta laitteen päälle tai yllesi.
• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.
• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.
• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.
• Älä tupakoi polttoaineen tai moottorin lähistöllä.
• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.
• Älä lisää polttoainetta, kun moottori on käynnissä.
• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.
• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.
• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai

hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kiristä polttoainesäiliön korkki varovasti tulipalon vaaran vuoksi.
• Siirrä laite ennen käynnistämistä vähintään 3 metrin (10 ft) päähän paikasta, jossa täytit säiliön.
• Älä lisää säiliöön liikaa polttoainetta.
• Varmista, ettei polttoainetta pääse vuotamaan, kun liikutat laitetta tai polttoainekannua.
• Älä sijoita laitetta tai polttoainekannua paikkaan, jossa on avotulta, kipinöitä tai sytytysliekkejä. Varmista, ettei säilytyspaikassa ole avotulta.
• Käytä vain hyväksyttyjä kannuja polttoaineen siirtämiseen tai säilyttämiseen.
• Tyhjennä polttoainesäiliö ennen pitkäaikaista säilytystä. Noudata paikallista polttoaineen hävittämistä koskevaa lakia.
• Puhdista laite ennen pitkäaikaista säilytystä.
• Irrota sytytystulpan johto ennen laitteen siirtämistä säilytykseen moottorin tahattoman käynnistymisen estämiseksi.

Turvallisuusohjeet huoltoa varten

- Jos et voi säätää joutokäyntinopeutta terälaitteen pysäyttämiseksi, ota yhteyttä huoltopisteeseen. Älä käytä laitetta, ennen kuin se on säädetty oikein tai korjattu.

Asentaminen

VAROITUS: Lue turvallisuutta käsittelevä luku ennen laitteen asentamista.

Korin asentaminen

1. Kytke moottori (A) letkuun (B) neljällä ruuvilla (C). (Kuva 27)

1. Asenna kahvasto ja kahvaston kannatin runkoputkeen. (Kuva 28)
2. Asenna kahvaston kannattimen yläosa kahvastoon. Varmista, että kannatin asennetaan kahvaston karhennetulle alueelle. Katso lisätietoja kuvasta.
3. Pue valjaat ja kiinnitä kone ripustuskoukkuun.
4. Tee lopuksi säätö niin, että kone on mukavassa työskentelyasennossa valjaissa riippuessaan. (Kuva 29)
5. Kiristä ruuvit.

Kaasuvaijerin ja pysäyttimen johtojen kytkeminen

1. Irrota ilmansuodattimen kansi.
2. Asenna kaasuvaijeri (A) kaasuttimen kannattimen (B) läpi. (Kuva 30)
3. Käännä vaijerin säätöholkki (C) kokonaan kaasuttimen kannattimen sisään.
4. Aseta urakiinnike (D) kaasuttimeen. Tässä kohden vaijeriliittimen (F) reikä (E) on vaijerin säätöholkista (C) poispäin. (Kuva 31)
5. Kierrä kaasuläpän vipua ja vie kaasuvaijeri (A) urakiinnikkeen uran läpi.
6. Varmista, että vaijeriliitin (F) asettuu reikään.
7. Varmista, että turvaliipaisin toimii oikein käyttämällä sitä muutamia kertoja.
8. Säädä vaijerin säätöholkki (C).
   a) Varmista, että kaasuläpän vivun pysäytin koskettaa kaasuliipaisimen pysäytintä oikein.
   b) Varmista, että kaapelia pysyy noin 1–2 mm vaijeriliittimen (F) ja urakiinnikkeen välissä, kun turvaliipaisin on painettu pohjaan. (Kuva 32)

9. Kun kaasuvaijeri (A) on säädetty oikein, kiristä lukkomutteri (G).

10. Kytke pysäytyskytkimen kaapelit (H) moottorista tuleviin liittimiin. (Kuva 33)

11. Asenna ilmansuodattimen kansi.

Teränsuojuksen ja ruohoterän asennus

HUOMAUTUS: Käytä vain hyväksyttyjä teränsuojuksia. Katso Tarvikkeet sivulla 84.

1. Liitä teränsuojus / terälaitteen suojus (A) runkoputkeen ja kiristä pultila (L). (Kuva 34)
2. Asenna jousilevy (B) käyttöakselille.
3. Käännä käyttöakselia, kunnes yksi jousilevyn rei'istä on vaihteistokotelon vastaavan reiän kohdalla.
4. Lukitse akseli asettamalla lukkotappi (C) reikään.
5. Aseta terä (D), tukilaippa (G) ja tukikuppi (F) käyttöakselille.
6. Aseta tukikuppi (F) käyttöakselille niin, että sen epätasainen puoli on terää vasten.
7. Asenna mutteri (E). Pidä kiinni avaimen varresta mahdollisimman läheltä teräsuojusta. Kiristä mutteri kääntämällä avainta pyörimissuunnan vastaiseen suuntaan. Mutteri kiristetään momenttiin 35-50 Nm (3,5-5 kpm). (Kuva 35)

Huomautus: Vasenkätiset kierteet.

Terien ja siimapäiden asentaminen

VAROITUS: Käytä vain hyväksyttyjä teränsuojuksia. Katso sivu 84. Viallinen suojus voi aiheuttaa vammoja.

VAROITUS: Jos käytät laitteessa ruohoterää, asenna ensin oikea kahvasto, teränsuojus ja valjaat.

VAROITUS: Jos teriä ei asenneta oikein, voi seurauksena olla loukkaantuminen.

1. Varmista, että jousilevyn/tukilaipan ohjain tulee oikein terien keskireikään.

2. Asenna terät. (Kuva 36)

Kannattimen asentaminen terälaitteen suojukseen

1. Asenna kannatin (B) terälaitteen suojukseen (A). (Kuva 37)
2. Asenna ruuvi paikalleen (C).

Siimapään suojuksen kiinnittäminen siimapäähän

1. Kiinnitä suojus (A) runkoputkeen pulteilla (L). Varmista, että käytät oikeaa suojusta ja oikeaa siimapäätä. (Kuva 38)
2. Kiinnitä jousilevy (B) ja tukilaippa (G) käyttöakseliin. (Kuva 39)
3. Käännä käyttöakselia, kunnes jousilevyn reikä on kulmavaihdekotelon reiän kohdalla.
4. Lukitse akseli asettamalla lukkotappi (C) reikään.
5. Kierrä siimapäätä (H) vastapäivään. (Kuva 40)
6. Irrottaessa toimi päinvastoin.

Kuljetussuojuksen asennus

1. Kiinnitä kuljetussuojukset terään. (Kuva 41)

Valjaiden säätäminen

VAROITUS: Laite on aina kiinnitettävä kunnolla valjaisiin. Älä käytä vaurioituneita valjaita.

1. Pue valjaat päällesi.
2. Liitä valjaat laitteeseen.
3. Säädä valjaat sopivaan työasentoon.
4. Säädä sivuhihnoja niin, että laitteen paino jakautuu tasaisesti hartioille. (Kuva 42)
5. Säädä valjaat niin, että terälaite on maanpinnan suuntaisesti. (Kuva 43)
6. Anna terälaitteen koskettaa kevyesti maata. Säädä valjaiden kiinnike niin, että laite on tasapainossa. (Kuva 44)

Huomautus: Jos ruohoterä on käytössä, sen on oltava noin 10 cm maanpinnan yläpuolella.

Käyttö

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttämistä.

Polttoaine

Polttoaineen käyttö

HUOMAUTUS: Tässä laitteessa on kaksitahtimoottori. Käytä bensiinin ja kaksitahtimoottoriöljyn seosta. Varmista, että seoksessa on oikea määrä öljyä. Bensiinin

ja öljyn väärä suhde voi aiheuttaa moottorivaurion.

Bensiini

HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

HUOMAUTUS: Älä käytä bensiiniä, jonka etanolipitoisuus (E10) on yli 10 prosenttia. Se voi vaurioittaa laitetta.

HUOMAUTUS: Älä käytä lyijyllistä bensiiniä. Se voi vaurioittaa laitetta.

• Käytä aina uutta lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 RON (87 AKI) ja etanolipitoisuus (E10) alle 10 prosenttia.
• Käytä bensiiniä, jonka oktaaniluku on suurempi, jos käytät laitetta usein jatkuvasti suurella moottorin käyntinopeudella.
• Käytä aina laadukasta lyijyttömän bensiinin ja öljyn seosta.

Kaksitahtimoottoriöljy

• Käytä vain korkealaatuista kaksitahtimoottoriöljyä, kuten HUSQVARNA-kaksitahtiöljyä. Käytä vain ilmajäähdytteisen moottorin öljyä.
• Sekoitussuhde 50:1 (2 %).
• Huonolaatuinen öljy ja suuri öljy-polttoainesuhde saattaa heikentää katalysaattorien käyttöikää.
• Kysy lisätietoja öljyn valinnasta jälleenmyyjältä.
• Jos Husqvarna-kaksitahtiöljyä ei ole saatavilla, voidaan käyttää jotakin muuta korkealaatuista ja ilmajäähdytteisille moottoreille tarkoitettua kaksitahtiöljyä. Keskustele öljyn valinnasta jälleenmyyjäsi kanssa.
• Älä käytä vesijäähdytteisille ulkolaitamoottoreille tarkoitettua kaksitahtiöljyä. Kaksitahtiöljystä käytetään joskus nimitystä outboard-öljy.

Bensiini, litraa	Öljy, litraa
	2 %(50:1)
5 0,1
10 0,2
15 0,3
20 0,4

Polttoaineseoksen valmistus

Huomautus: Käytä aina puhdasta polttoainekannua, kun sekoitat polttoainetta.

Huomautus: Tee polttoaineseosta vain 30 päiväksi kerrallaan.

1. Lisää puolet bensiinin määrästä.
2. Lisää koko öljymäärä.
3. Sekoita polttoaineseos ravistamalla.
4. Lisää loput bensiinistä.
5. Sekoita polttoaineseos ravistamalla.
6. Täytä polttoainesäiliö.

Polttoaineen lisäys

VAROITUS: Älä tupakoi polttoaineen läheisyydessä äläkä aseta kuumia esineitä polttoaineen lähelle. Pysäytä moottori ja anna sen jäähtyä useiden minuuttien ajan ennen polttoaineen lisäämistä.

VAROITUS: Kun alat lisätä polttoainetta, avaa polttoainesäiliön korkki hitaasti, jotta liiallinen paine pääsee purkautumaan.

VAROITUS: Kun olet lisännyt polttoainetta, kiristä polttoainesäiliön korkki tiukasti. Ennen kuin käynnistät moottorin, siirrä kone pois tankkausalueelta ja virtalähteen läheltä.

• Käytä ylitäyttösuojalla varustettua polttoainesäiliötä.
• Varmista, että polttoainesäiliön korkin alue on puhdas. Säiliössä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä.
• Ravista polttoainekannua, ennen kuin lisäät polttoaineseosta polttoainesäiliöön.

Käynnistys ja sammutus

Tarkistus ennen aloitusta

1. Tarkista laite puuttuvien, vaurioituneiden, löystyneiden tai kuluneiden osien varalta.
2. Tarkista mutterit, ruuvit ja pultit.
3. Tarkista terän siimapää.
4. Tarkista lukkomutteri. Varmista, että lukkomutterin lukitusvoima on vähintään 1,5 Nm (1,1 ft lb). Kiristä lukkomutteri arvoon 35–50 Nm (26–36 ft/lb).
5. Tarkista ilmansuodatin.
6. Tarkista turvaliipaisimen varmistin ja kaasuliipaisin.
7. Tarkista pysäytin.
8. Tarkista laite polttoainevuotojen varalta.

Kylmän moottorin käynnistäminen

VAROITUS: Asenna koko kytkinkotelo ja runkoputki ennen koneen käynnistämistä. Suojaamaton kytkin saattaa aiheuttaa vammoja. Käytä käsineitä.

VAROITUS: Siirrä kone pois tankkauspaikalta ja virtalähteen läheltä. Aseta se tasaiselle alustalle. Varmista, että mikään ei koske terälaitteeseen.

VAROITUS: Varmista, että työalueella ei ole asiaankuulumattomia henkilöitä. Se voi aiheuttaa vakavien vammojen vaaran. Turvaetäisyys on 15 metriä.

1. Aseta pysäytin käynnistysasentoon.
2. Paina ilmauspumppua kymmenen kertaa. (Kuva 45)
3. Siirrä rikastinvipu rikastusasentoon. (Kuva 46)
4. Pidä laitetta maassa. Vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen. Vedä narua nopeasti ja voimakkaasti. Toista, kunnes kuulet moottorin käynnistyvän. (Kuva 47)

Huomautus: Älä kiedo käynnistysnarua kätesi ympärille.

HUOMAUTUS: Älä vedä koko käynnistysnarua ulos. Kun käynnistysnaru on täydessä mitassaan, pidä kiinni sen kahvasta. Näiden ohjeiden laiminlyönti voi aiheuttaa moottorivaurion.

1. Aseta rikastinvipu käyttöasentoon ja vedä käynnistysnarusta, kunnes moottori käynnistyy.

2. Paina turvaliipaisinta kevyesti ja anna moottorin käydä hitaalla nopeudella 60 sekunnin ajan.

VAROITUS: Älä koske suojukseen. Voit saada palovammoja ja sähköiskun, jos sytytystulpan suojus on vaurioitunut. Älä koskaan käytä laitetta, jossa on vioittunut sytytystulpan suojus.

Lämpimän moottorin käynnistys

1. Aseta pysäytin käynnistysasentoon.
2. Paina ilmauspumppua kymmenen kertaa. (Kuva 45)
3. Aseta rikastinvipu käyttöasentoon ja vedä käynnistysnarusta, kunnes moottori käynnistyy.

Sammuttaminen

- Sammuta moottori painamalla pysäytintä. (Kuva 19)

Trimmerin käyttö

HUOMAUTUS: Muista hidastaa moottori joutokäyntinopeudelle aina käytön jälkeen. Pitkäaikainen käyttö täydellä kaasulla moottoria kuormittamatta voi aiheuttaa moottorivaurion.

Huomautus: Tärinän estämiseksi puhdista siimapään suojus, kun kiinnität uuden siiman. Tarkista siimapään muut osat ja puhdista tarvittaessa.

Yleiset työohjeet

VAROITUS: Ole varovainen jännityksessä olevaa puuta sahatessasi. Se voi ponnahtaa takaisin normaaliin asentoonsa ennen sahausta tai sen jälkeen ja osua sinuun tai laitteeseen, mikä voi aiheuttaa vamman.

• Raivaa avoin tila työalueen toiseen päähän ja aloita työskentely sieltä.
• Liiku säännöllistä kuviota noudattaen työalueen läpi. (Kuva 48)
• Liikuttamalla laitetta kokonaan vasemmalle ja oikealle raivaat 4–5 m (13–16 ft) leveän alueen jokaisella kierroksella.
• Raivaa 75 metrin (250 ft) pituudelta ennen kääntymistä ja takaisin palaamista. Kuljeta polttoainekanisteria mukanasi.
• Liiku suuntaan, jossa sinun ei tarvitse ylittää ojia ja esteitä enempää kuin on tarpeen.
• Liiku suuntaan, jossa tuuli saa leikatun kasvillisuuden putoamaan raivatulle alueelle. (Kuva 49)
• Liiku rinteitä myöten, älä ylös ja alas.

Ruohon raivaaminen ruohoterällä

1. Seiso haara-asennossa laitteen käytön aikana. Seiso tukevasti.
2. Anna tukikupin nojata kevyesti maata vasten. Se suojaa terää maakosketukselta.
3. Niitä ruoho oikealta vasemmalle suuntautuvalla sivuttaisella liikkeellä. Käytä leikkaamiseen terän vasenta puolta (kello 8:n ja 12:n välinen teräsektori). (Kuva 50)
4. Kallista terää vasemmalle, kun raivaat ruohoa.

Huomautus: Ruoho jää aumaksi.

1. Paluuliike on sivuttainen liike vasemmalta oikealle.
2. Työskentele rytmikkäästi.
3. Siirry eteenpäin ja pidä asentosi tukevana.
4. Pysäytä moottori.
5. Irrota laite valjaiden kiinnikkeestä.
6. Laske laite maahan.
7. Kerää leikkuujäte.

Puhdistaminen

(Kuva 51)

Saat parhaat tulokset seuraavasti:

• Pidä trimmeriä niin, että siimapää on hieman maanpinnan yläpuolella.
• Kallista siimapäätä hieman.

- Anna trimmerin siiman pään iskeä maahan esineiden ympärillä

Ruohon siistiminen

1. Pidä siimapää aivan maanpinnan yläpuolella ja kallista sitä. Älä paina siimaa ruohoon. (Kuva 52)
2. Lyhennä siiman pituutta noin 10–12 cm (4–4,75").
3. Pienennä moottorin käyntinopeutta, jotta kasvit eivät vahingoitu.
4. Käytä 80 % täydestä kaasusta, kun leikkaat ruohoa esineiden läheltä. (Kuva 53)

Ruohon leikkaaminen

1. Varmista, että siima on maanpinnan suuntaisena, kun leikkaat. (Kuva 54)
2. Älä paina siimapäätä maahan. Maanpinta ja laite voivat vaurioitua.
3. Älä anna siimapään osua maahan jatkuvasti, sillä se voi vaurioittaa siimapäätä.
4. Käytä täyttä kaasua, kun leikkaat ruohoa liikuttamalla laitetta sivulta sivulle. Varmista, että siima on maanpinnan suuntaisena. (Kuva 55)

Ruohon lakaisminen

Leikatun ruohon voi poistaa alueelta pyörivän trimmerin siiman aiheuttaman ilmavirran avulla.

1. Pidä siimapäätä ja siimaa maan suuntaisesti maan yläpuolella.
2. Anna täyskaasu.
3. Lakaise ruoho liikuttamalla siimapäätä puolelta toiselle.

VAROITUS: Puhdista siimapään kansi aina, kun asennat uuden siiman, epätasapainon ja kahvojen tärinän estämiseksi. Tarkista myös muut siimapään osat ja puhdista tarvittaessa.

Siiman vaihto

Katso tämän käyttöohjekirjan viimeinen sivu.

Huolto

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen puhdistamista, korjaamista tai huoltamista.

jos et käytä laitetta joka päivä. Tee vain tästä käyttöohjekirjasta löytyvät huoltotyöt. Ota yhteyttä valtuutettuun huoltopisteeseen muiden, tästä käyttöohjekirjasta puuttuvien huoltotöiden osalta.

Huoltokaavio

Muista noudattaa huoltokaaviota. Välit on laskettu laitteen päivittäisen käytön perusteella. Ne ovat erilaiset,

Huoltokaavio	Päivittäin Vilkoitain	Kuukausit-tain
Puhdista ulkopinnat. √
Puhdista ilmansuodatin. Vaihda tarvittaessa. √
Tarkista valjaat. √
Tarkista kaasuliipaisimen varmistin ja kaasun toiminta. √
Tarkista kahva ja kahvasto. √
Tarkista pysäytin. √
Tarkista suojukset. √
Tarkista, että terä on terävä ja että siinä ei ole vaurioita. Asenna terä oikein keskiasentoon.	√
Tarkista siimapää. √
Tarkista terälaite ja varmista, ettei se pyöri moottorin ollessa jouto-käynnillä.	√
Tarkista terävarustuksen lukkomutteri. √

Huoltokaavio	Päivittäin Viik	koittain	Kuukausit-tain
Tarkista, ettei moottorista, polttoainesäiliöstä tai polttoaineletkuista vuoda polttoainetta.	√
Tarkista terän kuljetussuojus. √
Tarkista ruuvit ja mutterit. √
Tarkista käynnistysnarun kahva ja käynnistysnaru. √
Tarkista tärinänvaimennuselementit. √
Puhdista kaasuttimen ulkoiset osat ja sen viereiset alueet. √
Puhdista sytytystulpan ulkopinnat. Irrota tulppa ja tarkasta kärkiväli. Säädä väliksi 0,6–0,7 mm tai vaihda sytytystulppa. Asenna sytytystulppaan häiriösuodatin.		√
Puhdista jäähdytysjärjestelmä. √
Tarkista kulmavaihteen voiteluaine. Lisää tarvittaessa. √
Puhdista äänenvaimennin. √
Tarkista kytkin, kytkinjouset ja kytkinrumpu. Vaihdata osat tarvittaessa valtuutetussa huoltokorjaamossa.			√
Tarkasta kaikki kaapelit ja liitännät. √
Vaihda sytytystulppa. √

Kaasuttimen säätäminen

Kaasuttimelle tehdään perussäätö tehtaalla koekäytön yhteydessä. Laitteen säätäminen on annettava pätevän henkilön suoritettavaksi.

Äänenvaimentimen tarkistaminen

VAROITUS: Älä käytä laitetta, jonka äänenvaimennin on viallinen. Vaihda aina viallinen äänenvaimennin.

VAROITUS: Palovamman tai tulipalon vaara. Katalysaattorilla varustetut äänenvaimentimet kuumentuvat käytön aikana.

VAROITUS: Tulipalon vaara. Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä.

HUOMAUTUS: Jos kipinänsammutusverkko on vioittunut, se on vaihdettava. Älä käytä laitetta, jos äänenvaimentimen kipinänsammutusverkko puuttuu tai on viallinen.

HUOMAUTUS: Jos kipinänsammutusverkko on tukossa, laite kuumenee liikaa. Tämä vaurioittaa sylinteriä ja mäntää.

1. Varmista, ettei äänenvaimennin ole vaurioitunut.
2. Varmista, että äänenvaimennin on kiinnitetty oikein laitteeseen.

Joutokäyntinopeuden säätö

• Varmista, että ilmansuodatin on puhdas. Terälaite ei saa pyöriä joutokäynnillä.
• Säädä joutokäyntinopeus joutokäyntiruuvilla, joka on merkitty T-kirjaimella.
• Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikilla asennoilla. Joutokäyntinopeuden on oltava pienempi kuin käyntinopeuden, jolla terälaite alkaa pyöriä.

VAROITUS: Jos joutokäyntiä ei voi säätää niin, ettei terälaite pyöri, ota yhteyttä jälleenmyyjääsi/huoltoliikkeeseesi. Älä käytä laitetta, ennen kuin se on säädetty oikein tai korjattu.

1. Kierrä joutokäyntiruuvia myötäpäivään, kunnes terälaite alkaa pyöriä.
2. Kierrä joutokäyntiruuvia vastapäivään, kunnes terälaite pysähtyy. (Kuva 56)

Jäähdytysjärjestelmä

Laitteessa on jäähdytysjärjestelmä, joka pitää käyttölämpötilan alhaisena.

Jäähdytysjärjestelmän osat:

(Kuva 57)

• Vauhtipyörän tuuletinsiivet (A)
• Sylinterin jäähdytysrivat (B)
- Sylinterin kotelo (C) (johtaa jäähdytysilman sylinteriin)
- Äänenvaimentimen kansi (D)
- Suojus (E)

Jäähdytysjärjestelmän puhdistus

VAROITUS: Likainen tai tukkeutunut jäähdytysjärjestelmä aiheuttaa ylikuumentumista. Se vaurioittaa mäntää ja sylinteriä.

1. Puhdista jäähdytysjärjestelmän osat harjalla vähintään kerran viikossa.

Ilmansuodatin

• Puhdista suodatin 25 tunnin välein. Puhdista useammin tarvittaessa.
  • Aseta rikastin rikastusasentoon. (Kuva 58)

Ilmansuodattimen puhdistaminen

HUOMAUTUS: Vaurioitunut, erittäin likainen tai polttoaineen kastelema ilmansuodatin on aina vaihdettava.

Jos käytät ilmansuodatinta pitkään, sitä ei voi puhdistaa kokonaan. Vaihda ilmansuodatin säännöllisin väliajoin.

1. Sulje rikastimen läppä siirtämällä rikastimen vipu ylös.
2. Irrota ilmansuodattimen kansi. (Kuva 59)
3. Irrota huopasuodatin ja ilmansuodatin.
4. Iske huopasuodatinta kevyesti kämmeneesi tai puhdista huopasuodatin paineilmalla.
5. Tarkista kumitiivisteen pinta. Vaihda kumitiivisteen suodatin, jos se on vaurioitunut.
6. Pese ilmansuodatin lämpimällä saippuavedellä.

HUOMAUTUS: Varmista, että huopasuodatin pysyy kuivana. Vesi vahingoittaa huopasuodatinta.

1. Käytä suodattimeen Husqvarna-kaksitahtiöljyä. Poista liiallinen öljy ennen kuin asetat ilmansuodattimen takaisin paikalleen.

HUOMAUTUS: Älä käytä bensiiniä tai nelitahtimoottoreille tarkoitettua öljyä.

1. Vaihda ilmansuodatin, jos se on liian likainen, eikä sitä saa täysin puhtaaksi. Vaurioitunut ilmansuodatin on aina vaihdettava.
2. Puhdista myös suodattimen kannen sisäpinta. Käytä paineilmaa tai harjaa.
3. Varmista ennen asentamista, että suodatin on kuiva.

Polttoainesuodatin

Kun moottori ei saa tarpeeksi polttoainetta, varmista, että polttoainesäiliön korkki ja polttoainesuodatin (A) eivät ole tukossa.

(Kuva 60)

Rasvan levitys kulmavaihteeseen

Varmista, että 3/4 kulmavaihteesta on täytetty rasvalla. (Kuva 61)

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.
• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita:
  a) Varmista, että joutokäyntinopeus on säädetty oikein.
  b) Varmista, että polttoaineseos on oikea.
  c) Varmista, että ilmansuodatin on puhdas.
• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 83. (Kuva 62)
  • Vaihda sytytystulppa tarvittaessa.

Ruohoveitsen ja ruohoterän viilaaminen

1. Ruohoveitset ja -terät viilataan yksihakkuisella lattaviilalla.
2. Viilaa tasaisesti ruohoveitsien ja -terien kaikki reunat, jotta tasapaino säilyy. (Kuva 63)

Vianmääritys

Käynnistäminen epäonnistui
Tarkistus Mahdollinen syy	Ratkaisu
Stop-painike Pysäytysasento Aseta pysäytin käynnistysasentoon.
Kytkentäkynnet Kytkentäkynnet lukittuneet	Säädä tai vaihda kytkentäkynnet.
	Puhdista kytkentäkynsien ympärillä oleva alue.
	Ota yhteyttä valtuutettuun huoltoliikkeeseen.
Polittoainesäiliö Väärä polttoainetyyppi.	Tyhjennä se ja käytä oikeanlaista polittoainetta.
Kaasutin Joutokäynnin säätö.	Joutokäynnin säätö suoritetaan ruuvilla, joka on merkitty T-kirjaimella.
Sytytys (ei kipi-nää)	Sytytystulppa likainen tai mär-kä.	Varmista, että sytytystulppa on kuiva ja puhdas.
	Sytytystulpan kärkiväli on vir-heellinen.	Puhdista sytytystulppa. Tarkista, että kärkiväli on oikea. Varmista, että sytytystulppa on varustettu häiriösuodattimella.
		Tarkasta oikea kärkiväli teknisistä tiedoista.
Sytytystulppa Sytytystulppa on löysä.	Kiristä sytytystulppa.

Moottori käynnistyy, mutta ei pysy käynnissä.
Tarkistus Mahdollinen syy	Ratkaisu
Polttoainesäiliö Vääärä polttoainetyyppi.	Tyhjennä se ja käytä oikeanlaista polttoainetta.
Kaasutin Moottori ei toi-mi joutokäynnil-lä oikein.	Ota yhteyttä huoltoliikkeeseen.
ilmansuodatin Ilmansuodatin tukossa.	Puhdista ilmansuodatin.

Kuljetus ja säilytys

- Suojaa varusteet kuljetuksen ajaksi vaurioiden ja onnettomuuksien estämiseksi.

- Säilytä laitetta ja varusteita kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.

- Puhdista tuote.

• Vaihda tai korjaa vaurioituneet komponentit.
- Käytä laitteessa oikeanlaista suojusta, joka ei kerää kosteutta.

- Pidä laite kiinnitettynä kuljetuksen aikana.

Tekniset tiedot

	333R Mark II
Moottori
Sylinteritilavuus, cm3	32,6
Joutokäyntinopeus, r/min 3 000 ± 300
Suositeltu enimmäisnopeus, r/min 9 100
Käyttöakselin pyörimisnopeus, r/min 6 700
Standardin ISO 8893 mukainen moottorin enimmäisteho, kW/hv @ r/min	1,0/1,3 @ 7 000
Polttoaine-/voitelujärjestelmä
Sytytystulppa NGK BPMR7A/HQT-1
Kärkiväli, mm 0,6-0,7
Polttoaine-/voitelujärjestelmä
Polttoainesäiliön tilavuus, l/cm3	1,1/1100
Paino
Paino, kg 7,2
Melupäästöt13
Äänentehotaso, mitattu dB(A) 106,9
Äänentehotaso, taattu LWA dB(A) 108
Äänitasot14
Ekvivalentti äänenpainetaso käyttäjän korvan tasalla, dB(A):
Varustettu siimapäällä 96,9
Tärinätasot15
Vastaavat tärinätasot, ahv,eq
Varustettu siimapäällä, vasen/oikea kahva, m/s2	6,1/6,2

Tarvikkeet

333R Mark II
Hyväksytyt lisä-varusteet	Tyyppi Terälaitteen	suojus
Ruohoterä/ ruohoveitsi	Multi 330-2 (∅ 330 2-hampainen) 593 70 66-01
	Multi 255-3 (∅ 255 3-hampainen) 593 70 66-01
	Grass 275-4 (∅ 275 4-hampainen) 593 70 66-01
	Grass 255-4 1" (∅ 255 4-hampainen) 593 70 66-01
Siimapää 59370	7601 593 70 66-01
Tukikuppi Kiinteä -

EY-vaatimustenmukaisuusvakuutus

EY-vaatimustenmukaisuusvakuutus

Julkaisija: Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: [phone].

Husqvarna AB ottaa täyden vastuun ilmoituksen kohteesta: Bensiinikäyttöinen trimmeri ja/tai ruohoraivuri, sarja GZ32B, johon sisältyvät mallit Husqvarna 333R Mark II, vuoden 2019 sarjanumeroista alkaen. Sarjan numero ja mallinumero on ilmoitettu selvästi arvokilvessä vuoden yhteydessä ennen sarjanumeroa.

Edellä kuvattu ilmoituksen kohde on seuraavien neuvoston direktiivien mukainen:

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY
- 26. helmikuuta 2014 annettu direktiivi 2014/30/EY sähkömagneetisesta yhteensopivuudesta.
- 8. toukokuuta 2000 annettu direktiivi 2000/14/EY, joka koskee melupäästöjä ympäristöön.
- 8. kesäkuuta 2011 annettu direktiivi 2011/65/EU tiettyjen vaarallisten aineiden käytön rajoittamisesta

Ilmoitetut äänenvoimakkuusarvot on kerrottu käyttöohjeen teknisten tietojen osiossa direktiivin liitteen V mukaisesti.

Seuraavia standardeja on sovellettu:

EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 12100:2010, EN IEC 63000:2018

TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nürnberg, Saksa, 0197, on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen ja tuottanut näin Euroopan parlamentin ja neuvoston konedirektiivin 2006/42/EY mukaisen vaatimustenmukaisuusvakuutuksen AM 50447165. Vakuutus pätee kaikkiin valmistuspaikkoihin ja -maihin tuotteessa ilmoitettujen tietojen mukaisesti. Oheinen ruohotrimmeri/ruohoraivuri on tarkistetun mallikappaleen mukainen.

Husqvarna AB, Huskvarna, Ruotsi, 2019-09-16

P.M.d.u=

Pär Martinsson, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)

Inhalt

Einleitung....86

Sicherheit....87

Montage....92

Betrieb.... 94

Wartung.... 97

(Joon. 9) Väljuva völli suurim kiirus.

Lukustusmutri kinnitamine ja eemaldamine

Trimmerikaitse ja trimmipea kinnitamine

Murutrimmeri käsitsemine

Summuti kontrollimine

Degvielas maisijuma izveide

Kas jäpärbauda pirms palaides
