KULLANIM KILAVUZU 333R Mark II HUSQVARNA

• din 8 iunie 2011 privind „restricțiile de utilizare a anumitor substanțe periculoase” 2011/65/UE. În conformitate cu Anexa V, valorile declarate pentru sunet sunt indicate în fişa cu date tehnice din manualul operatorului. Au fost aplicate următoarele standarde: EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 12100:2010, EN IEC 63000:2018 TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germania, 0197, a efectuat o examinare voluntară în numele Husqvarna AB, oferind AM 50447165 - Certificatul de conformitate cu Directiva Consiliului CE 2006/42/CE privind utilajele. Acest certificat este valabil pentru toate unitățile de producție și țările de origine, așa cum este indicat pe produs. Trimmerul pentru gazon și/sau motounealta furnizate corespund exemplului examinat. Husqvarna AB, Huskvarna, Suedia, 2019-09-16 Pär Martinsson, Director de Dezvoltare (Reprezentant autorizat pentru Husqvarna AB și responsabil cu documentația tehnică) 1542 - 002 - 17.07.2020 385İçindekiler Giriş............................................................................ 386 Güvenlik......................................................................387 Montaj......................................................................... 391 Kullanım......................................................................393 Bakım..........................................................................395 Sorun giderme............................................................ 398 Taşıma ve saklama.....................................................399 Teknik veriler.............................................................. 400 Aksesuarlar.................................................................400 AT Uyumluluk Bildirimi................................................402 Giriş Ürün açıklaması Ürün, yanmalı motorlu bir çim budayıcı/çalı tırpanıdır. Kullanım sırasında güvenliğiniz ve verimliliği artırmak için sürekli olarak çalışmalar yapılmaktadır. Daha fazla bilgi için lütfen servis bayinizle görüşün. Kullanım amacı Ürün, farklı bitki türlerini kesmek için bir çim bıçağıyla veya misina kafa ile kullanılabilir. Ürünü çim budama ve çim temizleme işleri dışında kullanmayın. Çim kesmek için çim bıçağını veya misina kafayı kullanın. Not: Kullanım ulusal veya yerel yönetmelikler tarafından düzenlenebilir. Belirlenmiş yönetmeliklere uyun. Ürüne genel bakış (Şek. 1)

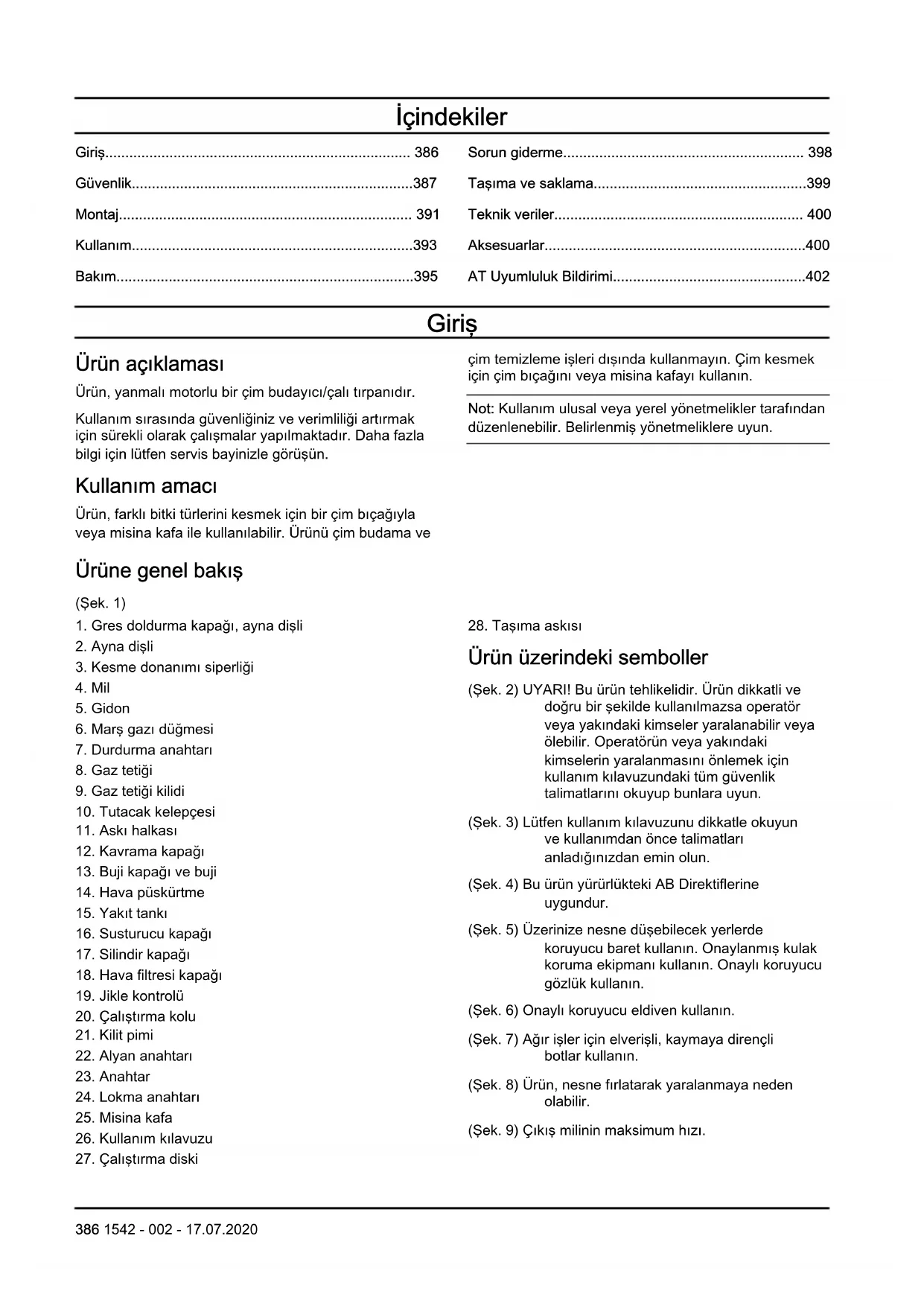

1. Gres doldurma kapağı, ayna dişli

3. Kesme donanımı siperliği

6. Marş gazı düğmesi

7. Durdurma anahtarı

9. Gaz tetiği kilidi

10. Tutacak kelepçesi

26. Kullanım kılavuzu

27. Çalıştırma diski

Ürün üzerindeki semboller (Şek. 2) UYARI! Bu ürün tehlikelidir. Ürün dikkatli ve doğru bir şekilde kullanılmazsa operatör veya yakındaki kimseler yaralanabilir veya ölebilir. Operatörün veya yakındaki kimselerin yaralanmasını önlemek için kullanım kılavuzundaki tüm güvenlik talimatlarını okuyup bunlara uyun. (Şek. 3) Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. (Şek. 4) Bu ürün yürürlükteki AB Direktiflerine uygundur. (Şek. 5) Üzerinize nesne düşebilecek yerlerde koruyucu baret kullanın. Onaylanmış kulak koruma ekipmanı kullanın. Onaylı koruyucu gözlük kullanın. (Şek. 6) Onaylı koruyucu eldiven kullanın. (Şek. 7) Ağır işler için elverişli, kaymaya dirençli botlar kullanın. (Şek. 8) Ürün, nesne fırlatarak yaralanmaya neden olabilir. (Şek. 9) Çıkış milinin maksimum hızı. 386 1542 - 002 - 17.07.2020(Şek. 10) Ürünü kullanırken başka kişilerle ve hayvanlarla aranızda en az 15 m (50 ft) mesafe bırakın. (Şek. 11) Kesme donanımı anında kesemediği bir nesneye dokunursa bıçak saplanması riski oluşur. Ürün, uzuvların kesilmesine neden olabilir. Ürünü kullanırken başka kişilerle ve hayvanlarla aranızda en az 15 m (50 ft) mesafe bırakın. (Şek. 12) Yakıt pompası diyaframı haznesi. (Şek. 13) Jikleyi kapatma yönü. (Şek. 14) Jikleyi açma yönü. (Şek. 15) Avrupa Direktifi 2000/14/AT ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonları. Gürültü emisyonu verileri makine etiketinde ve Teknik veriler bölümünde bulunabilir. yyyyhhxxxx

Nominal değerler plakası, seri numarasını gösterir. yyyy üretim yılı, hh ise üretim hafta- sıdır. Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleriyle ilgilidir. Avrupa V Emisyonları UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Güvenlik Güvenlik tanımları Aşağıdaki tanımlar, her bir sinyal kelimesinin önem derecesini belirtir. UYARI: Yaralanma tehlikesi. DİKKAT: Ürünün hasar görme tehlikesi. Not: Bu bilgiler, ürünün kullanımını kolaylaştırır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü doğru şekilde kullanın. Yaralanma veya ölüm, hatalı kullanımın olası sonuçlarıdır. Ürünü, yalnızca bu kılavuzda belirtilen işler için kullanın. Ürünü başka işler için kullanmayın.

• Bu kılavuzdaki talimatlara uyun. Güvenlik sembollerine ve güvenlik talimatlarına uyun. Operatörün talimatlara ve sembollere uymaması yaralanma, hasar veya ölümle sonuçlanabilir.

• Bu kılavuzu atmayın. Ürününüzü monte etmek, çalıştırmak ve iyi durumda tutmak için talimatlara başvurun. Ataşmanların ve aksesuarların doğru kurulumu için talimatlara başvurun. Yalnızca onaylanmış ataşmanları ve aksesuarları kullanın.

• Hasarlı ürünü kullanmayın. Bakım takvimine uyun. Yalnızca bu kılavuzda ilgili talimatı bulduğunuz bakım çalışmalarını gerçekleştirin. Diğer tüm bakım işlerini onaylı bir servis merkezi yapmalıdır.

• Bu kılavuz, ürünü kullanırken oluşabilecek tüm durumları kapsayamaz. Dikkatli olun ve sağduyunuzu kullanın. Durumdan emin değilseniz ürünü kullanmayın veya ürün üzerinde bakım yapmayın. Bilgi almak için bir ürün uzmanına, bayinize, servis noktasına veya onaylı servis merkezine danışın.

• Ürünü monte etmeden, saklamadan veya ürün üzerinde bakım yapmadan önce buji kablosunun bağlantısını kesin.

• Orijinal özellikleri değiştirilmişse ürünü kullanmayın. Üreticinin onayı olmadan ürünün bir parçasını değiştirmeyin. Yalnızca üretici tarafından onaylanmış parçaları kullanın. Hatalı bakım çalışmaları, yaralanma veya ölümle sonuçlanabilir.

• Motordan çıkan dumanları solumayın. Motordan çıkan egzoz dumanlarını uzun süre solumak sağlık açısından risklidir.

• Ürünü kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Egzoz dumanları sıcaktır ve bir yangına neden olabilecek kıvılcımlar içerebilir. Nefessiz kalma veya karbon monoksit nedeniyle 1542 - 002 - 17.07.2020 387yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Bu ürünü kullandığınızda motor, elektromanyetik bir alan oluşturur. Elektromanyetik alan, tıbbi implantlara zarar verebilir. Ürünü kullanmadan önce doktorunuzla ve tıbbi implant üreticinizle iletişime geçin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin. Talimatlar hakkında bilgisi olmayan birinin ürünü çalıştırmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü, çocukların ve onaylanmayan kişilerin ulaşamayacağı bir yere kilitleyin.

• Ürün, nesneleri fırlatarak yaralanmaya sebep olabilir. Yaralanma veya ölüm riskini azaltmak için güvenlik talimatlarına uyun.

• Motor açıkken üründen uzaklaşmayın.

• Oluşabilecek kazalardan operatör sorumludur.

• Ürünü kullanmadan önce parçaların hasarlı olmadığından emin olun.

• Ürünü kullanmadan önce diğer insanlardan veya hayvanlardan en az 15 m (50 ft) uzakta olduğunuzdan emin olun. Etrafınızdaki kişilerin ürünü kullanacağınızı bildiklerinden emin olun.

• Ulusal veya yerel yasalara uyun. Bazı koşullarda bu yasalar, ürünün kullanımını önleyebilir veya kısıtlayabilir.

• Ürünü yorgunken veya alkol, uyuşturucu ya da ilaç etkisi altındayken kullanmayın. Bu maddeler; görmenizi, dikkatinizi, koordinasyonunuzu ya da karar alma yetinizi etkileyebilir. Kullanım için güvenlik talimatları

• Ürünü kullanmadan önce ürünün tamamen monte edildiğinden emin olun.

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan 3 m (10 ft) uzağa taşıyın. Ürünü düz bir yüzeye yerleştirin. Kesme donanımının yere veya diğer cisimlere temas etmediğinden emin olun.

• Ürün, nesnelerin fırlatılmasına neden olabilir; bu durum gözlere zarar verebilir. Ürünü kullanırken daima onaylı bir koruyucu gözlük takın.

• Dikkatli olun; çalışma sırasında bir çocuk siz fark etmeden ürüne yaklaşabilir.

• Çalışma alanında insanlar varsa ürünü çalıştırmayın. Çalışma alanına biri girerse ürünü durdurun.

• Her zaman ürünün kontrolünün sizde olduğundan emin olun.

• Bir kaza oluşması durumunda yardım alamayacak durumdaysanız ürünü kullanmayın. Her zaman ürünü kullanmaya başlamadan önce diğer kişilerin ürünü kullanacağınızı bildiğinden emin olun.

• Güvenlik alanında hiçbir insan veya hayvan bulunmadığından emin olmadan ürünle dönüş yapmayın.

• Çalışmaya başlamadan önce çalışma alanındaki tüm istenmeyen nesneleri kaldırın. Kesme donanımı bir nesneye çarparsa nesne fırlayabilir ve yaralanmaya sebep olabilir. İstenmeyen nesneler, kesme donanımının etrafına dolanabilir ve hasara neden olabilir.

• Kötü hava koşullarında (sis, yağmur, kuvvetli rüzgar, yıldırım düşme riski veya diğer hava koşulları) ürünü kullanmayın. Kötü hava nedeniyle tehlikeli koşullar (ör. kaygan yüzeyler) oluşabilir.

• Rahatça hareket edebildiğinizden ve dengeli bir pozisyonda çalışabildiğinizden emin olun. (Şek. 16)

• Ürünü kullanırken düşme ihtimaliniz olmadığından emin olun. Ürünü kullanırken eğilmeyin.

• Ürünü daima iki elinizle tutun. Ürünü vücudunuzun sağ tarafında tutun. (Şek. 17)

• Ürünü, kesme donanımı bel hizanızın altında kalacak şekilde kullanın.

• Jikle kontrolü, motor başladığında jikle konumundaysa kesme donanımı dönmeye başlar.

• Motor durduktan sonra ayna dişliye dokunmayın. Ayna dişli, motor durduktan sonra sıcak olur. Sıcak bölgeler yaralanmaya sebep olabilir.

• Ürünü taşımadan önce motoru durdurun.

• Motor açıkken ürünü yere koymayın.

• Üründeki istenmeyen malzemeleri çıkarmadan önce motoru durdurun ve kesme donanımının durmasını bekleyin. Siz veya bir yardımcı kesilen malzemeleri temizlemeden önce kesme donanımının durmasını bekleyin. Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken her zaman uygun kişisel koruyucu ekipmanlar kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini ortadan kaldırmaz. Kişisel koruyucu ekipmanlar, bir kaza oluşması durumunda yaralanma derecesini azaltır.

• Ürünü kullanırken daima onaylı bir koruyucu gözlük kullanın.

• Ürünü çıplak ayakla veya açık ayakkabılarla kullanmayın. Her zaman ağır hizmet tipi kaymayan botlar giyin.

• Kalın, uzun pantolonlar giyin.

• Gerekiyorsa onaylı koruyucu eldivenler takın.

• Nesnelerin kafanıza düşme riski varsa bir baret kullanın.

• Ürünü kullanırken daima onaylı bir koruyucu kulaklık takın. Uzun süre boyunca gürültüye maruz kalmak gürültüye bağlı işitme kaybına neden olabilir.

1542 - 002 - 17.07.2020• Yakınınızda bir ilk yardım kiti bulunduğundan emin olun. Ürün üzerindeki koruyucu cihazlar

• Ürünün bakımını düzenli olarak yaptığınızdan emin olun.

• Ürünün kullanım ömrü artar.

• Kaza riski azalır. Ürün üzerinde ayarlama veya onarım yapılması için düzenli olarak ürünün onaylı bir bayi veya onaylı bir servis merkezi tarafından incelenmesini sağlayın.

• Ürünü, hasarlı koruyucu ekipmanla kullanmayın. Ürün hasar görürse onaylı bir servis merkeziyle görüşün. Gaz tetiği kilidi Gaz tetiği kilidi (A), gaz tetiğinin (B) kazayla çalıştırılmasını önler. Gaz tetiğini (B) serbest bırakmak için gaz tetiği kilidine (A) basın. Kolu serbest bıraktığınızda gaz tetiği kilidi (A) ve gaz tetiği (B) ilk konumuna geri döner. (Şek. 18) Bu hareketi izole edilmiş iki dönüş yayı kontrol eder. Bu, gaz tetiğinin (B) otomatik olarak rölanti konumunda kilitlendiği anlamına gelir.

1. Gaz tetiği kilidini (A) serbest bıraktığınızda gaz

tetiğinin (B) rölanti konumunda kilitlendiğinden emin olun.

2. Gaz tetiği kilidine (A) basın ve kilidi serbest

bıraktığınızda ilk konumuna döndüğünden emin olun.

3. Gaz tetiğine (B) basın ve tetiği serbest bıraktığınızda

ilk konumuna döndüğünden emin olun. Motoru çalıştırın ve tam gaz verin. Gaz tetiğini (B) serbest bırakın ve kesme donanımının durup durmadığını kontrol edin. Gaz, rölanti konumundayken kesme donanımı dönüyorsa karbüratörün rölanti ayar vidasını inceleyin. Durdurma anahtarı Motoru başlatın. Durdurma anahtarını durma konumuna getirdiğinizde motorun durduğundan emin olun. (Şek. 19) Kesme donanımı siperliği UYARI: Kesme donanımını onaylanmış bir siperlik olmadan kullanmayın. Hatalı veya arızalı bir siperlik takılması insanların zarar görmesine neden olabilir. Kesme donanımı siperliği, nesnelerin operatöre doğru fırlatılmasını engeller. Kesme donanımı siperliğinde hasar olup olmadığını kontrol edin ve hasarlıysa siperliği değiştirin. Yalnızca onaylı kesme donanımı siperliğini kullanın. (Şek. 20) Çabuk çıkartma mekanizmasını kontrol etme UYARI: Çabuk çıkartma mekanizması bozuk olan bir kuşam askılık kullanmayın. Çabuk çıkartma mekanizması, acil bir durum olduğunda operatörün ürünü kuşam askılıktan çabucak çıkarmasını sağlar.

2. Çatlama gibi bir hasar olup olmadığını gözünüzle

3. Doğru çalıştığından emin olmak için çabuk çıkartma

mekanizmasını açıp tekrar takın. (Şek. 21) Susturucu (Şek. 22) Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa yönlendirir.

• Susturucusu hasar görmüş motor kullanmayın. Hasarlı bir susturucu, gürültü düzeyini ve yangın riskini artırır. Yakında bir yangın söndürücü bulundurun.

• Susturucunun ürüne takılı olup olmadığını düzenli olarak kontrol edin.

• Motor açıkken motora veya susturucuya dokunmayın. Motor durduktan sonra motora veya susturucuya bir süre boyunca dokunmayın. Sıcak yüzeyler yaralanmalara sebep olabilir.

• Sıcak susturucu yangına neden olabilir. Ürünü yanıcı sıvıların veya dumanların yakınında kullanırken dikkatli olun.

• Susturucu hasar görmüşse susturucudaki parçalara dokunmayın. Parçalar kanserojen kimyasallar içerebilir. Kilitleme somununun takılması ve çıkarılması UYARI: Motoru durdurun, koruyucu eldiven kullanın ve kesme donanımının keskin kenarlarının çevresinde dikkatli olun. Bazı kesme donanımı tiplerini sabitlemek amacıyla bir kilitleme somunu kullanılır. Kilitleme somunu soldan dişlidir.

• Takmak için kilitleme somununu kesme donanımının dönme yönünün aksi yönünde sıkın.

• Kilitleme somununu çıkarmak için kilitleme somununu kesme donanımının dönme yönünde gevşetin.

• Kilitleme somununu gevşetmek ve sıkmak için uzun milli bir soket anahtarı kullanın. Resimdeki ok, soket anahtarını kullanabileceğiniz bölgeyi göstermektedir. (Şek. 23) 1542 - 002 - 17.07.2020 389UYARI: Kilitleme somununu gevşetirken ve sıkarken bıçakla yaralanma riski vardır. Bunu yaparken bıçak siperliğinin elinizin yaralanmasını önlediğinden daima emin olmanız gerekir. Not: Kilitleme somununu elinizle döndüremediğinizden emin olun. Naylon katın direnci en az 1,5 Nm değilse somunu değiştirin. Kilitleme somunu yaklaşık 10 defa takıldıktan sonra değiştirilmelidir. Kesme ekipmanı Aşağıdakileri yerine getirmek üzere kesme donanımını seçin ve donanımın bakımını yapın:

• Maksimum kesme performansı elde edilmesi.

• Kesme donanımının kullanım ömrünün uzatılması.

• Susturucuya yönelik kontrol, bakım ve servis talimatlarını izleyin.

• Her zaman önerilen kesme donanımı siperliğini kullanın. Teknik verilere başvurun. UYARI: Kesme Ataşmanlarını yalnızca önerdiğimiz siperliklerle kullanın! Teknik verilere ilişkin bölüme bakın. Misinayı doğru şekilde yükleme yöntemini ve doğru misina çapını kontrol etmek için kesme ataşmanı talimatlarına bakın. UYARI: Hatalı bir kesme ataşmanı kaza riskini artırabilir. UYARI: Kesme ataşmanı üzerinde bir işlem yapmadan önce motoru mutlaka durdurun. Gaz serbest bırakıldıktan sonra bile dönmeye devam eder. Üzerinde çalışmaya başlamadan önce kesme ataşmanının tamamen durduğundan emin olun ve buji kapağını çıkarın. Kesme donanımı

• Kalın çimleri kesmek için bıçakları ve çim bıçaklarını kullanın. (Şek. 24)

• Çimi düzeltmek için misina kafayı kullanın. (Şek. 25)

• Yanlış şekilde bileylenmiş veya hasarlı bıçak kaza riskini artırır. Bıçağın dişlerini doğru şekilde bileylenmiş biçimde tutun. Talimatlara uyun ve önerilen eğe mastarını kullanın.

• Kesme donanımında hasar veya çatlak olup olmadığını kontrol edin. Hasarlı kesme donanımını değiştirin.

• Kesme donanımlarını yalnızca önerilen siperliklerle kullanın. Bkz. Aksesuarlar sayfada: 400

Misina kafa UYARI: Zararlı titreşimi önlemek amacıyla misinanın tamburun etrafına sıkıca ve düzgün şekilde sarıldığından mutlaka emin olun. (Şek. 26)

• Yalnızca tavsiye edilen misina kafalarını ve misinaları kullanın.

• Yalnızca önerilen kesme donanımlarını kullanın.

• Küçük makineler küçük misina kafalar gerektirir; büyük makineler ise büyük misina kafalar gerektirir.

• Misinanın uzunluğu önemlidir. Uzun misinalar, aynı çapta daha kısa misinalardan daha fazla motor gücü gerektirir.

• Biçme koruyucusu üzerindeki kesicinin sağlam olduğundan emin olun. Bu kesici, misinayı doğru uzunlukta kesmeye yarar.

• Kullanım ömrünü uzatmak için misinayı kullanmadan önce birkaç gün boyunca suda bekletin. Çim bıçakları ve çim kesiciler

• Ürünü, onaylı bir çim bıçağıyla kullanın. Tüm gerekli parçalar düzgün bir şekilde takılmadan çim bıçağını kullanmayın. Kurulumun doğru yapıldığından ve uygun parçaların kullanıldığından emin olun. Yanlış kurulum, bıçakların yerinden çıkıp fırlayarak operatörün veya etrafta duranların ciddi bir şekilde yaralanmasına sebep olabilir.

• Bıçağı taşırken veya bıçak üzerinde bakım yaparken koruyucu eldivenler takın.

• Çim bıçağı takılı bir ürünü kullanırken kafa koruma ekipmanı kullanın.

• Çim bıçakları ve çim kesiciler sert çimleri kesmek için kullanılır.

• Motor durdurulduktan sonra veya gaz tetiği serbest bırakıldıktan sonra dönmeye devam eden bir çim bıçağı yaralanmalara sebep olabilir. Herhangi bir bakım işlemi gerçekleştirmeden önce çim bıçağının tamamen durduğundan emin olun.

• Kesme donanımı üzerinde bir işlem yapmadan önce motoru durdurun. Kesme donanımının tamamen durduğundan emin olun. Kabloyu bujiden ayırın.

• Yalnızca onaylı kesme donanımını veya doğru şekilde bilenmiş bıçakları kullanın.

• Bıçağın dişlerini doğru şekilde bileylenmiş biçimde tutun.

• Hasarlı kesme donanımı kullanmayın.

• Ürünü taşımadan veya depolamadan önce çim bıçağına nakliye koruyucusunu takın. Bıçak sekmesi

• Bıçak sekmesi, ürünün aniden yanlara, öne veya arkaya doğru hareket etmesidir. Çim bıçağı, kesilemeyen bir nesneye çarptığı zaman bıçak saplanması meydana gelir. Kesilen malzemeyi

1542 - 002 - 17.07.2020görmenin kolay olmadığı alanlarda bıçak sekmesi riski artar.

• Bıçak sekmesi, ürünün veya operatörün bulunduğu konumdan savrulmasına neden olabilir. Hareket eden bir bıçak etrafta duranlara çarpabilir ve yaralanma riski doğurur.

• Bıçak bükülmüş, çatlak, kırık veya hasarlıysa bıçağı çıkarın.

• Keskin bir bıçak kullanın. Bıçağın keskin olmaması bıçak sekmesi riskini artırır. Yakıt güvenliği

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin. Üründeki istenmeyen yakıtı temizleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

• Ürüne ya da vücudunuza yağ veya yakıt dökerseniz motoru çalıştırmayın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Yakıt tankı kapağını dikkatlice sıkın; aksi takdirde yangın çıkabilir.

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın.

• Yakıt tankına çok fazla yakıt doldurmayın.

• Ürünü veya yakıt konteynerini taşırken sızıntı olmadığından emin olun.

• Ürünü veya bir yakıt konteynerini açık ateşin, kıvılcımın veya pilot alevinin olduğu bir alana koymayın. Depolama alanında açık alev olmadığından emin olun.

• Yakıtı taşırken veya depolarken yalnızca onaylı konteynerleri kullanın.

• Ürünü uzun süre saklamadan önce yakıt tankını boşaltın. Yakıtın nereye atılacağı konusunda yerel yasalara uyun.

• Ürünü uzun süre saklamadan önce temizleyin.

• Motorun kazara çalışmasını engellemek için ürünü saklamadan önce buji kablosunu çıkarın. Bakım için güvenlik talimatları

• Kesme donanımını durdurmak için rölantiyi ayarlayamıyorsanız servis merkeziyle görüşün. Ürün, doğru şekilde ayarlanana veya onarılana kadar ürünü kullanmayın. Montaj UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyun. Ana gövdeyi takma

1. Motoru (A) boruya (B) dört vidayla (C) bağlayın.

(Şek. 27) Gidonu ve gaz tetiğini takma

1. Gidonu, mil üzerindeki gidon kelepçesine takın.

2. Gidon kelepçesinin üst kısmını gidona takın.

Kelepçenin, gidonun tırtıllı alanına takıldığından emin olun. Resme başvurun.

3. Kuşam askılığı takın ve ürünü destek kancasından

4. Ürün, kuşam askılıkta asılı durumdayken rahat bir

çalışma pozisyonunda olacak şekilde son bir ayarlama yapın. (Şek. 29)

Gaz kablosunu ve durdurma anahtarı kablolarını bağlama

1. Hava filtresi kapağını çıkarın.

2. Gaz kablosunu (A) karbüratör braketinden (B)

geçirerek takın. (Şek. 30)

3. Kablo ayarlayıcı rondelayı (C) çevirerek karbüratör

braketine tamamen takın.

4. Yuva tertibatını (D) karbüratöre yerleştirin. Bu sırada,

kablo dişinin (F) gömme deliği (E) kablo ayarlayıcı rondeladan (C) uzakta bulunur. (Şek. 31)

5. Karbüratör gaz kamını döndürün ve gaz kablosunu

(A) yuva tertibatındaki yuvadan geçirin.

6. Kablo dişinin (F) gömme deliğe düştüğünden emin

olun. 1542 - 002 - 17.07.2020 3917. Doğru çalıştığından emin olmak için gaz tetiğini birkaç kez çalıştırın.

8. Kablo ayarlayıcı rondelayı (C) ayarlayın.

a) Karbüratör gaz kamındaki sınırlayıcının gaz sınırlayıcısına doğru şekilde temas ettiğinden emin olun. b) Gaz tetiği tam olarak itildiğinde kablo konumunun kablo dişi (F) ile yuva tertibatı arasında 1-2 mm mesafe bıraktığından emin olun. (Şek. 32)

9. Gaz kablosu (A) doğru şekilde ayarlandığında,

kilitleme somununu (G) sıkın.

10. Durdurma anahtarı kablolarını (H) motordan gelen

konektörlere bağlayın. (Şek. 33)

11. Hava filtresi kapağını takın.

Bıçak siperliğini ve çim bıçağını takma DİKKAT: Yalnızca onaylı bıçak siperliğini kullanın. Bkz. Aksesuarlar sayfada: 400

1. Bıçak siperliğini/kesme donanımı siperliğini (A) milin

üstüne takın ve cıvata (L) ile sıkın. (Şek. 34)

2. Çalıştırma diskini (B) çıkış milinin üzerine takın.

3. Çalıştırma diskindeki deliklerden birisi dişli

kovanındaki ilgili delikle hizalanıncaya kadar çıkış milini döndürün.

4. Kilit pimini (C) deliğe geçirerek mili kilitleyin.

5. Bıçağı (D), destek flanşını (G) ve destek manşetini

(F) çıkış mili üzerine yerleştirin.

6. Destek manşetini (F), düz taraf bıçağa karşı

olmayacak şekilde çıkış mili üzerine yerleştirin.

7. Somunu (E) takın. İngiliz anahtarının milini bıçak

siperliğine olabildiğince yakın tutun. Somunu sıkmak için İngiliz anahtarını dönme yönünün tersine doğru döndürmelisiniz. Somunu 35-50 Nm (3,5-5 kpm) tork ile sıkın. (Şek. 35) Not: Soldan dişli. Bıçakların ve misina kafaların takılması UYARI: Yalnızca onaylı bıçak siperliğini kullanın. Bkz. page . Hasarlı bir siperlik yaralanmalara olabilir. UYARI: Ürünü çim bıçağı ile kullanacaksanız önce doğru tutma çubuğunu, bıçak siperliğini ve kuşam askılığı takmalısınız. UYARI: Bıçakların düzgün bir şekilde takılmaması yaralanmalara sebep olabilir.

1. Çalıştırma diski/destek flanşındaki çıkıntılı kısmın

bıçakların orta deliklerine düzgün bir şekilde girdiğinden emin olun.

2. Bıçakları takın. (Şek. 36)

Braketi, kesme donanımı siperliği üzerine takma

1. Braketi (B) kesme donanımı siperliğine (A) takın.

2. Vidayı (C) takın.

Biçme siperliğinin ve misina kafanın takılması

1. Siperliği (A), cıvatalar (L) ile mile takın. Doğru misina

kafa için doğru siperliği kullandığınızdan emin olun. (Şek. 38)

2. Çalıştırma diskini (B) ve destek flanşını (G) çıkış mili

üzerine takın. (Şek. 39)

3. Çalıştırma diskindeki delik, dişli kovanındaki delikle

hizalanıncaya kadar çıkış milini döndürün.

4. Kilit pimini (C) deliğe geçirerek mili kilitleyin.

5. Misina kafayı (H) saat yönünün tersine döndürün.

6. Sökmek için bu prosedürün tersini uygulayın.

Nakliye koruyucusunu takma

1. Nakliye koruyucularını bıçağa takın. (Şek. 41)

Kuşam askılığın ayarlanması UYARI: Ürün, kuşam askılığa mutlaka doğru bir şekilde takılmış olmalıdır. Arızalı kuşam askılık kullanmayın.

1. Taşıma askısını takınız.

2. Ürünü kuşam askılığa takın.

3. Kuşam askılığı en uygun çalışma konumuna

4. Ürün ağırlığının omuzlarınıza eşit dağılması için yan

kayışları ayarlayın. (Şek. 42)

5. Kuşam askılığı, kesme donanımı yere paralel olacak

şekilde ayarlayın. (Şek. 43)

6. Kesme donanımını hafifçe yere değdirin. Ürünü

düzgün bir şekilde dengelemek için kuşam askılık kelepçesini ayarlayın. (Şek. 44) Not: Çim bıçağı kullanıyorsanız yerin yaklaşık 10 cm/4 inç üzerinde dengelenmelidir. 392 1542 - 002 - 17.07.2020Kullanım UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Yakıt Yakıtın kullanılması DİKKAT: Bu üründe iki devirli motor bulunur. Benzin ve iki devirli motor yağı karışımı kullanın. Karışımda doğru miktarda yağ kullandığınızdan emin olun. Yanlış benzin ve yağ oranı motora zarar verebilir. Benzin DİKKAT: Oktan numarası 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir. DİKKAT: %10'dan fazla etanol konsantrasyonu (E10) içeren benzin kullanmayın. Bu, üründe hasara neden olabilir. DİKKAT: Kurşunlu benzin kullanmayın. Bu, üründe hasara neden olabilir.

• Her zaman minimum 90 RON (87 AKI) oktan numarasına sahip ve %10'dan az etanol konsantrasyonu (E10) içeren yeni kurşunsuz benzin kullanın.

• Ürünü sık sık ve sürekli olarak yüksek motor devrinde kullanıyorsanız daha yüksek oktan numarasına sahip benzin kullanın.

• Daima kaliteli kurşunsuz benzin/yağ karışımı kullanın. İki devirli motor yağı

• Yalnızca yüksek kaliteli iki devirli motor yağı (özellikle HUSQVARNA iki devirli motor yağı) kullanın. Yalnızca hava soğutmalı motor yağı kullanın.

• Karışım oranı 50'ye 1'dir (%2).

• Düşük kaliteli yağ ve yüksek yağ/yakıt oranı, katalitik konvertörlerin kullanım ömrünü azaltabilir.

• Yağ seçerken bayinize danışın.

• Husqvarna iki zamanlı yağ yoksa hava soğutmalı motorlar için tasarlanmış iyi kalitede başka bir iki zamanlı yağ kullanabilirsiniz. Yağ seçerken bayinizle iletişime geçin.

• Suyla soğutulan dış motorlar için üretilen iki zamanlı yağları kullanmayın. İki zamanlı yağa bazen dış yağ adı da verilir. Benzin, litre Yağ, litre %2 (50:1) 5 0,1 10 0,2 15 0,3 20 0,4 Yakıt karışımının hazırlanması Not: Yakıt karıştırırken daima temiz bir yakıt konteyneri kullanın. Not: 30 gün içinde tüketilemeyecek miktarda yakıt karışımı hazırlamayın.

1. Benzin miktarının yarısını ekleyin.

2. Yağ miktarının tümünü ekleyin.

3. İçeriğin karışması için yakıt karışımını çalkalayın.

4. Kalan benzin miktarını ekleyin.

5. İçeriğin karışması için yakıt karışımını çalkalayın.

6. Yakıt tankını doldurun.

Yakıtın eklenmesi UYARI: Yakıtın yakınında sigara içmeyin veya sıcak nesneler bulundurmayın. Yakıt eklemeden önce motoru durdurun ve birkaç dakika boyunca soğumasını bekleyin. UYARI: Yakıt eklediğinizde istenmeyen basıncı tahliye etmek için yakıt tankı kapağını yavaşça açın. UYARI: Yakıt ekledikten sonra yakıt tankı kapağını dikkatlice sıkın. Motoru çalıştırmadan önce makineyi yakıt doldurma alanından ve elektrik kaynaklarından uzaklaştırın.

• Her zaman dökülmeyi engelleyen valfi olan bir yakıt konteyneri kullanın.

• Yakıt tankı kapağının etrafındaki bölgenin temiz olduğundan emin olun. Tankın kirli olması çalışma sırasında sorunlara neden olabilir.

• Yakıt karışımını yakıt tankına eklemeden önce yakıt konteynerini çalkalayın. 1542 - 002 - 17.07.2020 393Çalıştırma ve durdurma Başlangıç öncesi kontrol

1. Üründe eksik, hasarlı, gevşek veya aşınmış parçalar

olup olmadığını kontrol edin.

2. Somun, vida ve cıvataları kontrol edin.

3. Misina kafayı veya bıçağı kontrol edin.

4. Kilitleme somununu kontrol edin. Kilitleme

somununun minimum 1,5 Nm (1,1 ft lb) kilitleme gücü olduğundan emin olun. Kilitleme somununu 35-50 Nm (26-36 ft lb) torkla sıkın.

5. Hava filtresini kontrol edin.

6. Gaz tetiği kilidini ve gaz kontrolünü kontrol edin.

7. Durdurma anahtarını kontrol edin.

8. Üründe yakıt sızıntısı olup olmadığını kontrol edin.

Soğuk motoru çalıştırma UYARI: Ürünü çalıştırmadan önce kavrama kapağını ve mili tamamen takın. Kavramanın gevşek olması yaralanmaya neden olabilir. Eldiven kullanın. UYARI: Ürünü yakıt doldurma alanından ve elektrik kaynaklarından uzaklaştırın. Düz bir yüzeye yerleştirin. Kesme donanımına herhangi bir nesnenin değmediğinden emin olun. UYARI: Çalışma alanında yetkisiz kişilerin bulunmadığından emin olun. Aksi halde tehlikeli yaralanma riskine neden olabilir. Güvenli mesafe 15 m'dir.

1. Durdurma anahtarını çalıştırma konumuna getirin.

2. Yakıt pompası diyaframına on kez basın. (Şek. 45)

3. Jikle kontrolünü jikle konumuna getirin. (Şek. 46)

4. Ürünü zeminde tutun. Bir direnç hissedene kadar

sağ elinizle ipi dışarı doğru çekin. İpi hızlı ve güçlü bir şekilde çekin. Motorun çalıştığını duyana kadar tekrarlayın. (Şek. 47) Not: Çalıştırma ipini elinize dolamayın. DİKKAT: Çalıştırma ipini tamamen çekip çıkarmayın. Sonuna kadar çekilmiş durumdayken çalıştırma ipi kolunu tutun. Bu talimatlara uyulmaması motora zarar verebilir.

5. Jikle kontrolünü çalıştırma konumuna getirin ve

motor çalışana kadar çalıştırma ipini çekin.

6. Gaz tetiğini hafifçe çekin ve 60 saniye boyunca

motoru düşük devirde çalıştırın. UYARI: Kapağa dokunmayın. Buji kapağı hasarlıysa cilt yanıklarına ve elektrik çarpmasına neden olabilir. Buji kapağı hasar görmüş bir ürünü kullanmayın. Sıcak motoru çalıştırma

1. Durdurma anahtarını çalıştırma konumuna getirin.

2. Yakıt pompası diyaframına on kez basın. (Şek. 45)

3. Jikle kontrolünü çalıştırma konumuna getirin ve

motor çalışana kadar çalıştırma ipini çekin. Motorun durdurulması

• Motoru durdurmak için durdurma anahtarına basın. (Şek. 19) Çim budayıcının kullanılması DİKKAT: Her kullanımdan sonra motoru yavaşlatarak rölanti devrine aldığınızdan emin olun. Motor üzerinde yük olmadan uzun süre tam gazda çalıştırmak motora zarar verebilir. Not: Titreşimleri önlemek için yeni bir misina taktığınızda misina kafanın kapağını temizleyin. Misina kafanın diğer parçalarını kontrol edin ve gerekiyorsa temizleyin. Genel çalışma talimatları UYARI: Gerilimde olan bir ağacı keserken dikkatli olun. Ağaç, kesme işleminden önce veya sonra normal konumuna geri çekilebilir ve size veya ürüne çarparak yaralanmaya neden olabilir.

• Çalışma bölgesinin bir ucunda açık bir alan oluşturun ve çalışmaya buradan başlayın.

• Bölgede dikdörtgen bir desenle ilerleyin. (Şek. 48)

• Her seferde 4-5 m (13-16 ft) genişliğinde bir alanı temizlemek için ürünü tamamen sağa ve sola doğru hareket ettirin.

• Dönüp geri gitmeden önce 75 m (250 ft) uzunluğunda bir alanı temizleyin. İşinize devam ederken yakıt bidonunu da beraberinizde hareket ettirin.

• Gereksiz yere çukur veya engellerden geçmek zorunda kalmayacağınız bir yönde hareket edin.

• Rüzgarın kesilen yeşilliği temizlenen alana götüreceği yönde hareket edin. (Şek. 49)

• Eğimlerde yukarı aşağı değil eğim boyunca hareket edin. Çim bıçağı ile çim temizleme

1. Ürünü çalıştırırken ayaklarınızı birbirinden ayrı tutun.

Ayakların yere sıkıca bastığından emin olun.

1542 - 002 - 17.07.20202. Destek manşetini hafifçe yere koyun. Bu, bıçağın yere temas etmesini önler.

3. Temizleme darbesi için sağdan sola yana doğru

hareket ettirin. Kesmek için bıçağın sol kenarını (saat 8 ve 12 yönleri arasında) kullanın. (Şek. 50)

4. Çimi temizlerken bıçağı sola doğru eğin.

Not: Çim kolayca bir hat halinde toplanır.

5. Geri dönüş darbesi için soldan sağa yana doğru

6. Çalışmayı ritmik şekilde yapın.

7. İleriye doğru hareket edin ve ayakları yere sıkıca

9. Ürünü kuşam askılık üzerindeki klipsten çıkarın.

10. Ürünü yere koyun.

11. Kesilen malzemeyi toplayın.

Temizlik (Şek. 51) En iyi sonuçları elde etmek için:

• Biçiciyi misina kafası yerden biraz yukarıda olacak şekilde tutun.

• Misina kafasını hafif bir açıyla eğin.

• Misina ucunun, nesnelerin etrafındayken yere çarpmasına izin verin Çim düzeltme

1. Misina kafayı zemin yüzeyinin hemen üstünde bir açı

ile tutun. Misinayı çime bastırmayın. (Şek. 52)

2. Misina uzunluğunu 10-12 cm/4-4,75 inç kısaltın.

3. Bitkilere zarar verme riskini azaltmak için motor

4. Nesnelerin yakınında çim keserken %80 oranında

gaz kullanın. (Şek. 53) Çim kesme

1. Çim keserken çim misinasının zemine paralel

olduğundan emin olun. (Şek. 54)

2. Misina kafayı zemine bastırmayın. Zemin ve ürün

3. Misina kafanın zemine sürekli olarak değmesine izin

vermeyin; bu, misina kafaya zarar verebilir.

4. Ürünü bir yandan bir yana hareket ettirerek çim

keserken tam gaz kullanın. Misinanın zemine paralel olduğundan emin olun. (Şek. 55) Çimi temizleme Dönen misinadan gelen hava akışı kesilen çimi bölgeden kaldırmak için kullanılabilir.

1. Misina kafayı ve misinasını yere paralel ve yerden

2. Tam gaz uygulayın.

3. Misina kafayı yanlamasına hareket ettirerek çimi

süpürün. UYARI: Her yeni misina taktığınızda, dengenin bozulmasını ve tutacaklarda titreşimi önlemek için misina kafa kapağını temizleyin. Ayrıca misina kafanın diğer taraflarını da kontrol edip gerekirse temizleyin. Misinanın değiştirilmesi Bu kullanım kılavuzunun son sayfasına bakın. Bakım UYARI: Ürünü temizlemeden, ürün üzerinde onarım veya bakım işlemi yapmadan önce güvenlik bölümünü okuyup anlayın. Bakım takvimi Bakım takvimine uyduğunuzdan emin olun. Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürünü her gün kullanmıyorsanız aralıklar farklı olur. Yalnızca bu kılavuzda bulunan bakım çalışmalarını gerçekleştirin. Bu kılavuzda bulunmayan diğer bakım çalışmaları için onaylı bir servis merkeziyle görüşün. Bakım takvimi Günlük Haftalık ola- rak Aylık olarak Dış yüzeyleri temizleyin. √ Hava filtresini temizleyin. Gerekirse değiştirin. √ Kuşam askılığı kontrol edin. √ Gaz tetiği kilidini ve gaz işlevini kontrol edin. √ Tutma yerini ve gidonu kontrol edin. √ 1542 - 002 - 17.07.2020 395Bakım takvimi Günlük Haftalık ola- rak Aylık olarak Durdurma anahtarını kontrol edin. √ Siperlikleri kontrol edin. √ Bıçağın keskin ve hasarlı olup olmadığını kontrol edin. Bıçağı doğru şekilde orta konuma takın.

Misina kafayı kontrol edin. √ Kesme donanımını kontrol edin ve rölantide dönmediğinden emin olun.

Kesme donanımının kilitleme somununu kontrol edin. √ Motorda, yakıt deposunda veya yakıt hatlarında yakıt sızıntısı olup ol- madığını kontrol edin.

Bıçağın nakliye koruyucusunu kontrol edin. √ Somunları ve vidaları kontrol edin. √ Çalıştırma ipi kolunu ve çalıştırma ipini kontrol edin. √ Titreşim azaltma elemanlarını kontrol edin. √ Karbüratörün dış kısmını ve çevresindeki alanları temizleyin. √ Bujinin dış parçasını temizleyin. Sökün ve elektrot boşluğunu kontrol edin. Mesafeyi 0,6-0,7 mm'ye ayarlayın veya bujiyi değiştirin. Bujiye bir parazit giderici takın.

Soğutma sistemini temizleyin. √ Ayna dişli yağını kontrol edin. Gerekirse doldurun. √ Susturucuyu temizleyin. √ Kavramayı, kavrama yaylarını ve kavrama tamburunu kontrol edin. Gerekirse bir yetkili servis merkezinde değiştirtin.

Tüm kabloları ve bağlantıları kontrol edin. √ Bujiyi değiştirin. √ Karbüratörün ayarlanması Temel karbüratör ayarları fabrikada yapılan testler sırasında yapılır. Ayarlar eğitimli teknisyenler tarafından yapılmalıdır. Susturucuyu kontrol etme UYARI: Hatalı susturucuya sahip ürünü kullanmayın. Hatalı susturucuyu mutlaka değiştirin. UYARI: Yanma veya yangın riski. Katalitik konvertörlü susturucular kullanım sırasında çok ısınır. UYARI: Yangın tehlikesi. Susturucu, gürültü seviyesini azaltır ve egzoz gazlarını operatörden uzağa yönlendirir. Egzoz gazları sıcaktır ve kıvılcım içerebilir. DİKKAT: Kıvılcım önleyici siperlik hasarlıysa değiştirilmelidir. Susturucunun üzerinde kıvılcım önleyici siperlik yoksa veya siperlik arızalıysa ürünü kullanmayın. DİKKAT: Kıvılcım önleyici siperlik tıkanırsa ürün aşırı ısınır. Bu, silindire ve pistona zarar verir.

1. Susturucunun zarar görmemiş olduğundan emin

olun. 396 1542 - 002 - 17.07.20202. Susturucunun ürüne doğru şekilde takıldığından emin olun. Rölantinin ayarlanması

• Hava filtresinin temiz olduğundan emin olun. Doğru rölanti devrinde, kesme donanımı dönmemelidir.

• "T" işaretiyle belirtilmiş rölanti T ayar vidası ile rölantiyi ayarlayın.

• Motorun her konumda sorunsuz çalışması rölantinin doğru ayarlandığı anlamına gelir. Kesme donanımı dönmeye başladığında rölanti, devirden düşük olmalıdır. UYARI: Rölanti devri kesme donanımını durduracak şekilde ayarlanamıyorsa distribütörünüz veya yetkili servis merkeziniz ile iletişime geçin. Ürünü, doğru şekilde ayarlanana veya onarılana kadar kullanmayın.

1. Kesme donanımı dönmeye başlayana kadar rölanti

ayar vidasını saat yönünde döndürün.

2. Kesme donanımı durana kadar rölanti ayar vidasını

saat yönünün tersine döndürün. (Şek. 56) Soğutma sistemi Ürün, çalışma sıcaklığını düşük tutmak için bir soğutma sistemine sahiptir. Soğutma sistemi aşağıdaki bileşenlerden oluşur: (Şek. 57)

• Ayar dişlisindeki kanatlar (A)

• Silindirdeki soğutma kanatları (B)

• Silindir kapağı (C) (soğuk havayı silindirin üzerinden yönlendirir)

• Susturucu plakası (D)

• Plaka (E) Soğutma sistemini temizleme UYARI: Soğutma sisteminin kirli veya tıkanmış olması aşırı ısınmaya neden olur. Bu, pistonun ve silindirin hasar görmesine yol açar.

1. Soğutma sisteminin parçalarını haftada en az bir kez

fırçayla temizleyin. Hava filtresi

• Filtreyi 25 saatlik aralıklarla temizleyin. Gerekirse daha düzenli olarak temizleyin.

• Jikle kontrolünü jikle konumuna getirin. (Şek. 58) Hava filtresinin temizlenmesi DİKKAT: Hasarlı, çok kirli veya yakıtla ıslanmış hava filtresini mutlaka değiştirin. Hava filtresini uzun süre kullanırsanız tam olarak temizlenemez. Hava filtresini düzenli aralıklarla yenisiyle değiştirin.

1. Jikle kelebeğini kapatmak için jikle kolunu yukarı

2. Hava filtresi kapağını çıkarın. (Şek. 59)

3. Keçe filtreyi ve hava filtresini çıkarın.

4. Keçe filtre ile avucunuza hafifçe vurun veya keçe

filtreyi temizlemek için hava kullanın.

5. Kauçuk contanın yüzeyini kontrol edin. Kauçuk conta

üzerindeki filtre hasarlıysa filtreyi değiştirin.

6. Hava filtresini ılık, sabunlu suyla temizleyin.

DİKKAT: Keçe filtrenin kuru olduğundan emin olun. Su kullanılması keçe filtreye zarar verir.

7. Filtreye yağ eklemek için Husqvarna iki zamanlı yağ

kullanın. Hava filtresini geri takmadan önce fazla yağı giderdiğinizden emin olun. DİKKAT: Dört zamanlı motorlar için üretilen benzinleri veya yağları kullanmayın.

8. Tamamen temizlenmeyecek kadar kirlenmişse hava

filtresini değiştirin. Hasar görmüş hava filtrelerini daima değiştirin.

9. Ayrıca filtre kapağının iç yüzeyini de temizleyin.

Hava veya fırça kullanın.

10. Monte etmeden önce filtrenin kuru olduğundan emin

olun. Yakıt filtresi Motora giden yakıt azalırsa yakıt tankı kapağının ve yakıt filtresinin (A) tıkalı olmadığından emin olun. (Şek. 60) Ayna dişliye gres eklenmesi Ayna dişlinin 3/4 kadarının ayna dişli gresi ile dolu olduğundan emin olun. (Şek. 61) Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.

• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun: a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun. 1542 - 002 - 17.07.2020 397• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfada:

• Gerekirse bujiyi değiştirin. Çim kesicilerin ve çim bıçaklarının bilenmesi

1. Çim kesicileri ve çim bıçaklarını tek kesimli düz bir

eğe kullanarak bileyin.

2. Dengeyi korumak için çim kesicilerin ve çim

bıçaklarının tüm kenarlarını eşit bir şekilde bileyin. (Şek. 63) Sorun giderme Marş motoru arızası Kontrol edin Olası neden Çözüm Dur düğmesi Durdurma ko- numu Durdurma anahtarını çalıştırma konumuna getirin. Çalıştırma mandalları Tutucu mandal- lar Mandalları ayarlayın ya da değiştirin. Mandalların etrafını temizleyin. Yetkili bir servis bayisiyle görüşün. Yakıt tankı Yanlış yakıt tipi. Yakıtı boşaltın ve uygun bir yakıt kullanın. Karbüratör Rölantinin ayar- lanması. T vidayı kullanarak rölanti devrini ayarlayın. Ateşleme (kıvıl- cım yok) Buji kirlenmiş ya da ıslak. Bujinin kuru ve temiz olduğundan emin olun. Buji aralığı yan- lış. Bujiyi temizleyin. Buji tırnak açıklığının doğru olup olmadığını kontrol edin. Buji- nin bir parazit gidericiyle birlikte takıldığından emin olun. Doğru elektrot boşluğu için teknik bilgilere göz atın. Buji Buji gevşemiş. Bujiyi sıkın. Motor çalışıyor ancak sonra duruyor Kontrol edin Olası neden Çözüm Yakıt tankı Yanlış yakıt tipi. Yakıtı boşaltın ve uygun bir yakıt kullanın. Karbüratör Motor doğru şekilde rölanti- ye geçmiyor. Servis bayinize danışın. Hava filtresi Hava filtresi tı- kanmış. Hava filtresini temizleyin. 398 1542 - 002 - 17.07.2020Taşıma ve saklama

• Ürünün hasar görmesini ve kazaları önlemek için taşıma esnasında ekipmanı güvende tutun.

• Ürünü ve ekipmanı kuru ve dondan etkilenmeyen bir yerde tutun.

• Hasarlı bileşenleri değiştirin veya onarın.

• Ürün üzerinde nem tutmayan doğru koruyucu örtüyü kullanın.

• Taşıma sırasında ürünü sıkı bir şekilde bağlı tutun. 1542 - 002 - 17.07.2020 399Teknik veriler 333R Mark II Motor Silindir hacmi, cm

32,6 Rölanti, dev/dk 3000±300 Önerilen maksimum devir, dev/dk. 9100 Çıkış milinin devri, dev/dk. 6700 ISO 8893'e göre maksimum motor gücü, dev/dk'de kW/hp 7000'de 1,0/1,3 Yakıt ve yağlama sistemi Buji NGK BPMR7A/HQT-1 Elektrot boşluğu, mm 0,6-0,7 Yakıt ve yağlama sistemi Yakıt tankı kapasitesi, l/cm

1,1/1100 Ağırlık Ağırlık, kg 7,2 Gürültü yayma

Ses gücü düzeyi, ölçülmüş dB(A) 106,9 Ses düzeyi, L

Operatörün kulağındaki eş değer ses basıncı seviyesi, dB(A): Misina kafayla donatılmış 96,9 Titreşim seviyeleri

Eşdeğer titreşim seviyeleri, a hv,eq Misina kafayla donatılmış, sol/sağ tutma yeri, m/sn

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi. Makine için bildirilen ses seviyesi, en yüksek seviyeyi veren orijinal kesme donanımıyla ölçülmüştür. Garanti edilen ve ölçülen ses düzeyi arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultusunda ölçüm so- nucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir.

Makinenin eşdeğer ses basıncı düzeyi için bildirilen verilerin tipik istatistiksel dağılımı (standart sapma) 2,5 dB (A)'dır.

Eş değer titreşim seviyesi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1,5 m/s

şeklindedir. 400 1542 - 002 - 17.07.2020Onaylı akse- suarlar Tip Kesme donanı- mı siperliği Çim bıçağı/çim kesici Multi 330-2 (Ø 330, 2 diş) 593 70 66-01 Multi 255-3 (Ø 255, 3 diş) 593 70 66-01 Grass 275-4 (Ø 275, 4 diş) 593 70 66-01 Grass 255-4 1 inç (Ø 255 4 diş) 593 70 66-01 Misina kafa 593707601 593 70 66-01 Destek manşeti Sabit - 1542 - 002 - 17.07.2020 401AT Uyumluluk Bildirimi AT Uyumluluk Bildirimi Yayıncının adı: Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: +46-36-146500. Husqvarna AB, bu beyanın konusundan yegane sorumlu olan taraftır: 2019 yılı ve sonraki tarihli seri numarasına sahip Husqvarna 333R Mark II, modellerini temsil eden GZ32B platformlarda, benzin ile çalışan Biçici ve/veya Çalı Tırpanı. Platform numarası ve model numarası, yıl ve sonraki seri numaralarıyla birlikte düz metin olarak tip plakasında açıkça belirtilmiştir. Daha önce belirtilen beyanın konusu aşağıdaki Konsey Direktiflerindeki gereksinimlerle uyumluluk sağlamaktır:

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif

• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif.

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevreye gürültü yayma ile ilgili" direktif.

• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "belirli tehlikeli maddelerin kısıtlanmasına" ilişkin direktif. Açıklanan ses değerleri, Ek V uyarınca kullanım kılavuzunun teknik veriler sayfasında belirtilir. Aşağıdaki standartlar uygulanmıştır: EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 12100:2010, EN IEC 63000:2018 Tillystrasse 2, D-90431 Nürnberg, Almanya, 0197 adresinde bulunan TÜV Rheinland LGA Products GmbH, Husqvarna AB adına makinelerle ilgili 2006/42/AT sayılı AT Konsey direktifi AM 50447165 - Uygunluk Belgesi uyarınca gönüllü bir inceleme gerçekleştirmiştir. Bu sertifika tüm üretim yerleri ve Menşe Ülkeleri için üründe belirtildiği şekilde geçerlidir. Birlikte verilen çim biçici ve/veya çalı tırpanı incelemeden geçmiş örneğe uygundur. Husqvarna AB, Huskvarna, İsveç, 2019-09-16 Pär Martinsson, Geliştirme Müdürü (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.) Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş. Suadiye Mh. Bağdat Cd. No:455/4 Kadıköy – 34740 İstanbul / Türkiye Telefon: +90 216 519 88 82 Faks: +90 216 519 88 78 info@cullas.com.tr
