MANUAL DE UTILIZARE 333R Mark II HUSQVARNA

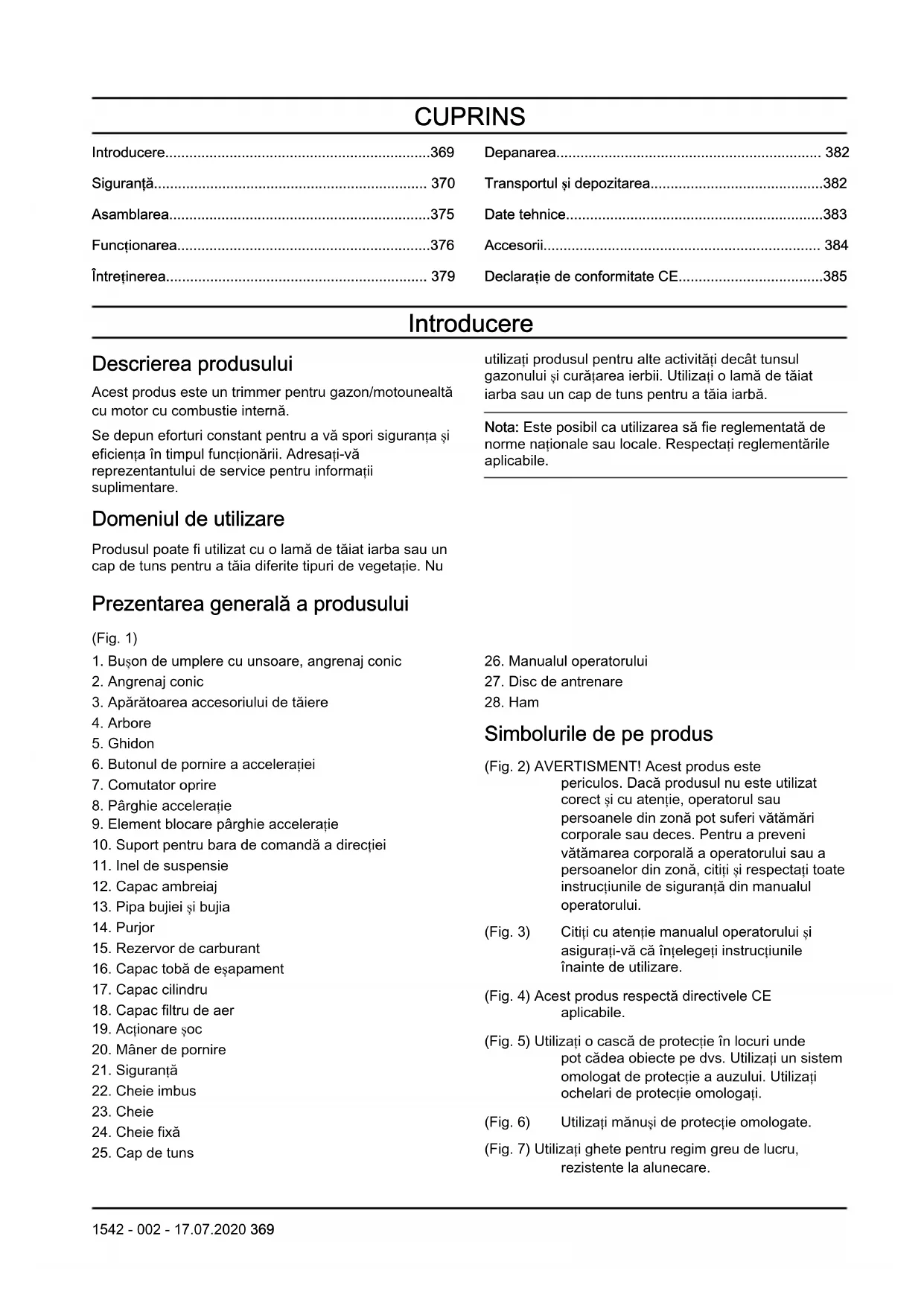

• Introducere p. 369
• Siguranţă p. 370
• Asamblarea p. 375
• Funcționarea p. 376
• Întreținerea p. 379
• Depanarea p. 382
• Transportul și depozitarea p. 382
• Date tehnice p. 383
• Accesorii p. 384
• Declarație de conformitate CE Introducere Descrierea produsului Acest produs este un trimmer pentru gazon/motounealtă cu motor cu combustie internă. Se depun eforturi constant pentru a vă spori siguranța și eficiența în timpul funcționării. Adresați-vă reprezentantului de service pentru informații suplimentare. Domeniul de utilizare Produsul poate fi utilizat cu o lamă de tăiat iarba sau un cap de tuns pentru a tăia diferite tipuri de vegetație. Nu utilizați produsul pentru alte activități decât tunsul gazonului și curățarea ierbii. Utilizați o lamă de tăiat iarba sau un cap de tuns pentru a tăia iarbă. Nota: Este posibil ca utilizarea să fie reglementată de norme naționale sau locale. Respectați reglementările aplicabile. Prezentarea generală a produsului (Fig. 1) p. 385

3. Apărătoarea accesoriului de tăiere

6. Butonul de pornire a accelerației

8. Pârghie accelerație

9. Element blocare pârghie accelerație

10. Suport pentru bara de comandă a direcției

13. Pipa bujiei și bujia

16. Capac tobă de eșapament

26. Manualul operatorului

Simbolurile de pe produs (Fig. 2) AVERTISMENT! Acest produs este periculos. Dacă produsul nu este utilizat corect și cu atenție, operatorul sau persoanele din zonă pot suferi vătămări corporale sau deces. Pentru a preveni vătămarea corporală a operatorului sau a persoanelor din zonă, citiți și respectați toate instrucțiunile de siguranță din manualul operatorului. (Fig. 3) Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. (Fig. 4) Acest produs respectă directivele CE aplicabile. (Fig. 5) Utilizați o cască de protecție în locuri unde pot cădea obiecte pe dvs. Utilizați un sistem omologat de protecție a auzului. Utilizați ochelari de protecție omologați. (Fig. 6) Utilizați mănuși de protecție omologate. (Fig. 7) Utilizați ghete pentru regim greu de lucru, rezistente la alunecare. 1542 - 002 - 17.07.2020 369(Fig. 8) Produsul poate determina proiectarea de obiecte, ceea ce poate produce vătămări corporale. (Fig. 9) Turația maximă a arborelui de ieșire. (Fig. 10) Păstrați o distanță de minimum 15 m (50 ft) față de persoane și animale în timpul utilizării produsului. (Fig. 11) Risc de recul al lamei dacă echipamentul de tăiere atinge un obiect care nu este tăiat imediat. Produsul poate amputa părți ale corpului. Păstrați o distanță de minimum 15 m (50 ft) față de persoane și animale în timpul utilizării produsului. (Fig. 12) Buton purjor. (Fig. 13) Direcția pentru oprirea șocului. (Fig. 14) Direcția pentru pornirea șocului. (Fig. 15) Emisiile de zgomot în mediu, conform Directivei Europene 2000/14/CE și Regulamentului New South Wales din 2017 privind măsurile de protecție a mediului (controlul zgomotului). Datele privind emisiile de zgomot pot fi găsite pe eticheta utilajului și în capitolul Date tehnice

Plăcuța de identificare indică seria. aaaa es- te anul fabricației și ss este săptămâna fabri- cației. Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru alte zone comerciale. Emisiile de Euro V AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs. Răspunderea pentru produs Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată; Siguranţă Definiţii privind siguranţa Definiţiile de mai jos indică nivelul de gravitate pentru fiecare cuvânt de semnalizare. AVERTISMENT: Vătămări corporale. ATENŢIE: Deteriorarea produsului. Nota: Aceste informaţii facilitează utilizarea produsului. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați produsul în mod corespunzător. Vătămările corporale sau decesul constituie un posibil rezultat al utilizării incorecte. Utilizați produsul numai pentru operațiile din acest manual. Nu utilizați produsul pentru alte sarcini.

• Respectați instrucțiunile din acest manual. Respectați simbolurile de siguranță și instrucțiunile de siguranță. Dacă operatorul nu respectă instrucțiunile și simbolurile, pot apărea vătămări corporale, daune materiale sau decese.

• Nu aruncați acest manual. Utilizați instrucțiunile pentru a asambla, a opera și a păstra produsul în stare bună. Utilizați instrucțiunile pentru instalarea corectă a accesoriilor. Utilizați numai accesorii aprobate.

• Nu utilizați un produs deteriorat. Respectați programul de întreținere. Efectuați numai operațiile de întreținere pentru care există instrucțiuni în acest manual. Un centru de service omologat trebuie să execute toate celelalte operații de întreținere.

• Acest manual nu poate include toate situațiile care pot apărea atunci când utilizați produsul. Procedați cu atenție și folosiți-vă simțul practic. Nu operați produsul și nu efectuați operații de întreținere la acesta dacă nu sunteți sigur cu privire la situație. Discutați cu un expert de produs, cu distribuitorul, cu agentul de service sau cu centrul de service omologat pentru informații.

• Deconectați cablul bujiei înainte de a asambla produsul, de a depozita produsul sau de a efectua operații de întreținere.

• Nu utilizați produsul dacă specificația sa inițială se modifică. Nu modificați o componentă a produsului fără aprobarea producătorului. Utilizați numai piese aprobate de producător. Vătămările corporale sau decesul constituie un posibil rezultat al întreținerii incorecte. 370 1542 - 002 - 17.07.2020• Nu respirați în atmosfera cu vapori emiși de motor. Inhalarea pe termen lung a gazelor de eșapament ale motorului constituie un risc pentru sănătate.

• Nu porniți produsul în interior sau în apropierea unor materiale inflamabile. Gazele de eșapament sunt fierbinți și pot conține scântei care pot declanșa incendii. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Când utilizați acest produs motorul generează un câmp electromagnetic. Câmpul electromagnetic poate cauza deteriorarea implanturilor medicale. Discutați cu medicul dvs. și cu producătorul implantului medical înainte de a opera produsul.

• Nu permiteți copiilor să utilizeze produsul. Nu permiteți niciunei persoane care nu cunoaște instrucțiunile să utilizeze produsul.

• Asigurați-vă că monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.

• Încuiați produsul într-o zonă inaccesibilă copiilor și persoanelor neaprobate.

• Produsul poate proiecta obiecte și poate cauza vătămări corporale. Respectați instrucțiunile de siguranță, pentru a reduce pericolul de vătămări corporale sau de deces.

• Nu vă îndepărtați de produs atunci când motorul este pornit.

• În caz de accident, operatorul produsului este responsabil pentru acesta.

• Înainte de a utiliza produsul, asigurați-vă că piesele nu sunt deteriorate.

• Asigurați-vă că vă aflați la minimum 15 m (50 ft) distanță de alte persoane sau animale înainte de utiliza produsul. Asigurați-vă că persoanele din apropiere știu că urmează să utilizați produsul.

• Consultați legislația națională sau locală. Aceasta poate interzice sau poate limita utilizarea produsului în unele situații.

• Nu utilizați produsul atunci când sunteți obosit sau dacă vă aflați sub influența alcoolului, drogurilor sau medicamentelor. Acestea vă pot influența negativ vederea, vigilența, coordonarea mișcărilor sau discernământul. Instrucțiuni de siguranță pentru utilizare

• Înainte de a utiliza produsul, asigurați-vă că este complet asamblat.

• Înainte de a porni produsul, deplasați-l la 3 m (10 ft) distanță de punctul unde ați umplut rezervorul de carburant. Poziționați produsul pe o suprafață plană. Asigurați-vă că accesoriul de tăiere nu atinge solul sau alte obiecte.

• Produsul poate determina proiectarea de obiecte, ceea ce poate conduce la leziuni oculare. Când operați produsul, utilizați întotdeauna ochelari de protecție omologați.

• Fi ți atent, copiii se pot apropia de produs, fără știrea dvs., în timpul funcționării.

• Nu utilizați produsul dacă se află persoane în zona de lucru. Opriți produsul dacă o persoană intră în zona de lucru.

• Asigurați-vă că aveți permanent control asupra produsului.

• Nu utilizați produsul dacă nu puteți primi ajutor în caz de accident. Asigurați-vă întotdeauna că alte persoane știu că veți utiliza produsul, înainte ca dvs. să începeți utilizarea produsului.

• Nu acționați produsul înainte de a vă asigura că nicio persoană și niciun animal nu se află în zona de siguranță.

• Înainte de a începe, eliminați toate materialele nedorite din zona de lucru. Dacă accesoriul de tăiere lovește un obiect, acesta poate fi proiectat și poate cauza vătămări corporale sau deteriorări. Materialele nedorite se pot înfășura în jurul accesoriului de tăiere și pot cauza deteriorări.

• Nu utilizați produsul în condiții meteorologice nefavorabile (ceață, ploaie, vânt puternic, pericol de descărcări electrice sau alte condiții meteo). Vremea nefavorabilă poate conduce la apariția de situații periculoase (de ex. suprafețe alunecoase).

• Asigurați-vă că vă puteți deplasa liber și că puteți lucra într-o poziție stabilă. (Fig. 16)

• Asigurați-vă că nu puteți cădea în timp ce utilizați produsul. Nu înclinați produsul în timp ce-l utilizați.

• Țineți întotdeauna produsul cu ambele mâini. Țineți produsul pe partea dreaptă a corpului. (Fig. 17)

• Operați produsul cu accesoriul de tăiere amplasat sub nivelul taliei.

• Dacă acționarea șocului se află în poziția clapetei de șoc la pornirea motorului, accesoriul de tăiere începe să se rotească.

• Nu atingeți angrenajul conic după oprirea motorului. După oprirea motorului, angrenajul conic este fierbinte. Suprafețele fierbinți pot provoca vătămări corporale.

• Opriți motorul înainte de a muta produsul.

• Nu așezați produsul jos cu motorul pornit.

• Înainte de a elimina materialele nedorite din produs, opriți motorul și așteptați oprirea accesoriului de tăiere. Lăsați accesoriul de tăiere să se oprească, înainte ca dvs. sau o persoană care vă ajută să eliminați materialul tăiat. Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați întotdeauna echipamentul individual de protecție atunci când operați produsul. Echipamentul individual de protecție nu elimină pericolul de 1542 - 002 - 17.07.2020 371vătămări corporale. Echipamentul individual de protecție reduce gravitatea vătămării corporale în cazul producerii unui accident.

• În timp ce operați produsul, utilizați întotdeauna ochelari de protecție omologați.

• Nu operați produsul desculț sau cu pantofi decupați. Utilizați întotdeauna ghete pentru regim greu de lucru, rezistente la alunecare.

• Utilizați pantaloni lungi, groși.

• Dacă este necesar, utilizați mănuși de protecție omologate.

• Utilizați o cască dacă există riscul de a vă cădea obiecte în cap.

• În timp ce operați produsul, utilizați întotdeauna protecții pentru ureche omologate. Zgomotul prelungit poate cauza pierderea auzului indusă de zgomot.

• Asigurați-vă că aveți în apropiere o trusă de prim- ajutor. Dispozitive de protecție la produs

• Asigurați-vă că efectuați cu regularitate întreținerea produsului.

• Durata de viață a produsului crește.

• Riscul de accidente scade. Permiteți unui distribuitor omologat sau unui centru de service omologat să examineze cu regularitate produsul, pentru a efectua reglaje sau reparații.

• Nu utilizați un produs cu echipamentul de protecție deteriorat. Dacă produsul este deteriorat, luați legătura cu un centru de service omologat. Element blocare pârghie accelerație Elementul de blocare a pârghiei de accelerație (A) este conceput pentru prevenirea operării accidentale a pârghiei respective (B). Împingeți elementul de blocare a pârghiei de accelerație (A) pentru a debloca pârghia de accelerație (B). La eliberarea mânerului, elementul de blocare a pârghiei de accelerație (A) și pârghia de accelerație (B) revin la pozițiile inițiale. (Fig. 18) Două arcuri de rapel izolate controlează această mișcare. Asta înseamnă că pârghia de accelerație (B) este blocată automat în poziția de ralanti.

1. Asigurați-vă că pârghia de accelerație (B) este

blocată la ralanti atunci când eliberați elementul de blocare a pârghiei de accelerație (A).

2. Împingeți elementul de blocare a pârghiei de

accelerație (A) și asigurați-vă că revine la poziția inițială atunci când îl eliberați.

3. Împingeți pârghia de accelerație (A) și asigurați-vă că

revine la poziția inițială atunci când o eliberați. Porniți motorul și aplicați-i accelerație maximă. Eliberați pârghia de accelerație (B) și verificați dacă accesoriul de tăiere se oprește. Dacă accesoriul de tăiere se rotește cu accelera ția în poziția de ralanti, examinați șurubul de reglare a ralantiului de la carburator. Buton oprire Porniți motorul. Asigurați-vă că motorul se oprește atunci când deplasați comutatorul de oprire în poziția de oprire. (Fig. 19) Apărătoare pentru accesoriul de tăiere AVERTISMENT: Nu utilizați un accesoriu de tăiere fără o apărătoare aprobată. Dacă este montată o apărătoare incorectă sau defectă, aceasta poate provoca vătămări persoanelor. Apărătoarea accesoriului de tăiere previne proiectarea unui obiect liber în direcția operatorului. Verificați integritatea apărătorii accesoriului de tăiere și înlocuiți-o, dacă este deteriorată. Utilizați numai apărătoarea aprobată pentru accesoriul de tăiere. (Fig. 20) Verificarea mecanismului de deblocare rapidă AVERTISMENT: Nu utilizați un ham cu un mecanism de deblocare rapidă defect. Mecanismul de deblocare rapidă permite operatorului să îndepărteze rapid produsul de pe ham în caz de urgență.

2. Verificați vizual eventualele deteriorări, de exemplu,

3. Eliberați și atașați mecanismul de deblocare rapidă

pentru a vă asigura că funcționează corect. (Fig. 21) Eșapamentul (Fig. 22) Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și pentru a dirija gazele de eșapament departe de utilizator.

• Nu utilizați un motor cu un amortizor de zgomot deteriorat. Un amortizor de zgomot deteriorat determină creșterea nivelului de zgomot și a pericolului de incendiu. Păstrați un stingător de incendiu în apropiere.

• Verificați cu regularitate ca amortizorul de zgomot să fie atașat la produs.

• Nu atingeți motorul sau amortizorul de zgomot în timp ce motorul este pornit. Nu atingeți motorul sau amortizorul de zgomot pentru o perioadă după oprirea motorului. Zonele fierbinți pot provoca vătămări corporale.

1542 - 002 - 17.07.2020• Un amortizor de zgomot fierbinte poate cauza incendii. Fiți atent dacă utilizați produsul în apropierea lichidelor inflamabile sau a vaporilor.

• Nu atingeți componente ale amortizorului de zgomot dacă acesta este deteriorat. Componentele pot conține materiale carcinogenice. Montarea și demontarea contrapiuliței AVERTISMENT: Opriți motorul, utilizați mănuși de protecție și fiți atent la muchiile ascuțite ale accesoriului de tăiere. O piuliță de blocare este utilizată pentru a atașa unele tipuri de accesorii de tăiere. Piulița de blocare are filet pe stânga.

• Pentru a atașa, strângeți piulița de fixare în sensul opus sensului de rotație al accesoriului de tăiere.

• Pentru a îndepărta piulița de fixare, slăbiți piulița de fixare în același sens în care se rotește accesoriul de tăiere.

• Pentru a slăbi și a strânge piulița de fixare, utilizați o cheie articulată cu tijă lungă. Săgeata din ilustrație indică zona unde puteți acționa în siguranță cheia articulată. (Fig. 23) AVERTISMENT: Atunci când slăbiți sau strângeți piulița de fixare, există pericol de vătămări corporale cauzate de lamă. Trebuie să vă asigurați întotdeauna că apărătoarea lamei împiedică vătămări ale mâinii când faceți acest lucru. Nota: Asigurați-vă că piulița de fixare nu poate fi rotită manual. Înlocuiți piulița în cazul în care căptușeala de nailon nu are o rezistență de minimum 1,5 Nm. Piulița de fixare trebuie înlocuită după ce a fost folosită de aproximativ 10 ori. Echipamentul de tăiere Alegeți și întrețineți echipamentul de tăiere pentru a:

• Obține performanță maximă de tăiere.

• Prelungi durata de viață a echipamentului de tăiere.

• Urmați instrucțiunile de verificare, de întreținere și de service pentru amortizorul de zgomot.

• Utilizați întotdeauna apărătoarea recomandată pentru echipamentul de tăiere. Consultați capitolul Date tehnice. AVERTISMENT: Utilizați accesoriile de tăiere numai împreună cu apărătoarele pe care le recomandăm! Consultați capitolul Date tehnice. Consultați instrucțiunile pentru accesoriul de tăiere pentru a verifica modul corect de încărcare a firului trimmerului și diametrul corect al firului trimmerului. AVERTISMENT: Un accesoriu de tăiere defect poate crește pericolul de accidente. AVERTISMENT: Opriți întotdeauna motorul înainte de a efectua orice activitate la accesoriul de tăiere. Acesta continuă să se rotească chiar și după eliberarea accelerației. Asigurați-vă că accesoriul de tăiere s-a oprit complet și deconectați pipa bujiei înainte de a începe să lucrați la acesta. Echipament de tăiere

• Utilizați lamele și cuțitele de iarbă pentru a tăia iarba aspră. (Fig. 24)

• Utilizați capul de tuns pentru a tunde iarba. (Fig. 25)

• O lamă ascuțită incorect sau deteriorată mărește riscul de accidente. Mențineți dinții lamei ascuțiți corect. Respectați instrucțiunile și utilizați matrița recomandată.

• Verificați accesoriul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuiți accesoriul de tăiere dacă este deteriorat.

• Utilizați accesoriile de tăiere numai cu apărătoarele recomandate. Consultați Accesorii la pagina 384

Cap de tuns AVERTISMENT: Asigurați-vă întotdeauna că firul trimmerului este înfășurat strâns și uniform în jurul tamburului pentru a evita vibrațiile dăunătoare. (Fig. 26)

• Utilizați numai capetele de tuns și firele de trimmer recomandate.

• Utilizați numai accesorii de tăiere recomandate.

• Dispozitivele mai mici necesită capete de tuns mici și invers.

• Lungimea firului trimmerului este importantă. Un fir mai lung al trimmerului necesită o putere mai mare a motorului decât un fir mai scurt al trimmerului cu același diametru.

• Asigurați-vă că freza de pe apărătoarea pentru capul de tuns este intactă. Aceasta taie firul trimmerului la lungimea corectă.

• Înmuiați firul trimmerului în apă timp de câteva zile înainte de utilizare, pentru a-i prelungi durata de viață. Lame de tăiat iarba și freze de tăiat iarba

• Utilizați produsul cu o lamă de tăiat iarba aprobată. Nu utilizați o lamă de tăiat iarba fără a instala corespunzător toate piesele necesare. Asigurați-vă că instalarea este efectuată corect și că sunt utilizate 1542 - 002 - 17.07.2020 373piesele corespunzătoare. Instalarea necorespunzătoare poate duce la desprinderea lamei și la vătămarea corporală a operatorului sau a altor persoane aflate în apropiere.

• Purtați mănuși de protecție atunci când manevrați sau efectuați lucrări de întreținere asupra lamei.

• Utilizați un sistem de protecție a capului atunci când operați un produs cu lamă de tăiat iarba.

• Lamele de tăiat iarba și frezele de tăiat iarba sunt utilizate pentru tăierea ierbii aspre.

• O lamă de tăiat iarba poate cauza vătămare corporală atunci când continuă să se învârtă, la oprirea motorului sau la eliberarea pârghiei de accelerație. Asigurați-vă că lama de tăiat iarba s-a oprit complet din rotire înainte de a efectua lucrări de întreținere.

• Opriți motorul înainte de a efectua orice lucrări la accesoriul de tăiere. Asigurați-vă că accesoriul de tăiere se oprește complet. Deconectați conductorul de pe bujie.

• Utilizați doar un accesoriu de tăiere aprobat sau o lamă corect ascuțită.

• Mențineți dinții lamei ascuțiți corect.

• Nu utilizați un accesoriu de tăiere deteriorat.

• Atașați apărătoarea pentru transport pe lama de tăiat iarba atunci când transportați sau depozitați produsul. Recul lamă

• Un recul al lamei este o mișcare bruscă a produsului în lateral, în față sau în spate. Un recul al lamei are loc atunci când lama de tăiat iarba lovește un obiect care nu poate fi tăiat. În zone în care este dificil să vedeți materialul pe care îl tăiați, riscul de recul al lamei crește.

• Atunci când are loc un recul al lamei, există riscul ca produsul sau operatorul să se miște din poziția lor. O lamă care se mișcă poate lovi persoanele aflate în apropiere și există pericolul de vătămări corporale.

• Dacă o lamă este îndoită, prezintă crăpături, este ruptă sau deteriorată, aruncați-o.

• Utilizați o lamă ascuțită. Riscul apariției reculului lamei crește atunci când o lamă nu este ascuțită. Reguli de siguranţă referitoare la carburant

• Nu porniţi produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtaţi carburantul/uleiul nedorit şi lăsaţi produsul să se usuce. Îndepărtaţi carburantul nedorit din produs.

• Dacă vărsaţi carburantul pe îmbrăcăminte, schimbaţi imediat hainele.

• Nu vărsaţi carburantul pe corp - poate provoca vătămări corporale. Dacă vărsaţi carburant pe corp, utilizaţi apă şi săpun pentru a elimina carburantul.

• Nu porniţi motorul dacă vărsaţi ulei sau carburant pe produs sau pe corp.

• Nu porniţi produsul dacă motorul prezintă scurgeri. Examinaţi cu regularitate motorul, pentru a identifica eventuale scurgeri.

• Manipulaţi cu atenţie carburantul. Carburantul este inflamabil, vaporii sunt explozivi şi pot cauza vătămări corporale sau deces.

• Nu respiraţi vaporii de carburant, se pot produce vătămări corporale. Asiguraţi-vă că fluxul de aer este suficient.

• Nu fumaţi în apropierea carburantului sau a motorului.

• Nu amplasaţi obiecte calde în apropierea carburantului sau a motorului.

• Nu adăugaţi carburant atunci când motorul este pornit.

• Asiguraţi-vă că motorul este rece înainte de a realimenta.

• Înainte de a realimenta, deschideţi lent capacul rezervorului de carburant şi eliberaţi cu atenţie presiunea.

• Nu adăugaţi carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Strângeţi cu atenţie capacul rezervorului de carburant; în caz contrar, se pot produce incendii.

• Înainte de pornire, mutaţi produsul la o distanţă de minimum 3 m (10 ft) faţă de poziţia unde aţi umplut rezervorul.

• Nu introduceţi prea mult carburant în rezervorul de carburant.

• Asiguraţi-vă că nu se pot produce scurgeri atunci când mutaţi produsul sau rezervorul de carburant.

• Nu poziţionaţi produsul sau rezervorul de carburant în apropierea unei flăcări deschise, a scânteilor sau a unei lumini pilot. Asiguraţi-vă că în zona de depozitare nu se află flăcări deschise.

• Utilizaţi numai recipiente omologate atunci când mutaţi carburantul sau îl introduceţi în spaţiul de depozitare.

• Goliţi rezervorul de carburant înainte de a-l depozita pe termen lung. Respectaţi legislaţia locală cu privire la locaţia de eliminare a carburantului.

• Curăţaţi produsul înainte de depozitarea pe termen lung.

• Îndepărtaţi cablul bujiei înainte de a introduce produsul în spaţiul de depozitare, pentru a vă asigura că motorul nu porneşte accidental. Instrucțiuni de siguranță pentru întreținere

• Dacă nu puteți regla turația de mers în gol pentru a determina oprirea accesoriului de tăiere, contactați centrul de service. Nu utilizați produsul până când acesta nu a fost reglat sau reparat corect.

1542 - 002 - 17.07.2020Asamblarea AVERTISMENT: Citiți capitolul de siguranță înainte de asamblarea produsului. Instalarea corpului principal

1. Conectați motorul (A) la tubul (B) cu cele patru

șuruburi (C). (Fig. 27) Instalarea ghidonului și a accelerației

1. Instalați ghidonul în clema acestuia de pe arbore.

2. Fixați partea de sus a clemei ghidonului pe acesta.

Asigurați-vă că aceasta este fixată în zona striată a ghidonului. Consultați ilustrația.

3. Fixați hamul și suspendați produsul de cârligul de

4. Efectuați reglajul final astfel încât produsul să se afle

într-o poziție confortabilă atunci când atârnă în ham. (Fig. 29)

5. Strângeți șuruburile.

Cuplarea cablului de accelerație și a firelor butonului de oprire

1. Scoateți capacul filtrului de aer.

2. Fixați cablul de accelerație (A) prin consola

carburatorului (B). (Fig. 30)

3. Rotiți complet manșonul de reglare a cablului (C) în

interiorul carburatorului.

4. Montați fitingul canelat (D) pe carburator. În acest

moment, orificiul (E) pentru urechea de cablu (F) nu este orientată spre manșonul de reglare a cablului (C). (Fig. 31)

5. Rotiți cama de accelerație a carburatorului și

deplasați cablul accelerației (A) prin fanta din fitingul canelat.

6. Asigurați-vă că urechea de cablu (F) intră în orificiu.

7. Acționați pârghia de accelerație de câteva ori pentru

a vă asigura că funcționează corect.

8. Ajutați manșonul de reglare a cablului (C).

a) Asigurați-vă că opritorul de pe cama de accelerație a carburatorului atinge în mod corect opritorul de accelerație. b) Asigurați-vă că poziția cablului lasă un spațiu de 1-2 mm între ureche (F) și fitingul canelat când pârghia de accelerație este împinsă până la capăt. (Fig. 32)

9. Când cablul de accelerație (A) este reglat corect,

strângeți piulița de blocare (G).

10. Cuplați cablurile butonului de oprire (H) la conectorii

motorului. (Fig. 33)

ți capacul filtrului de aer. Instalarea unei apărătoare de lamă și a unei lame pentru iarbă ATENŢIE: Utilizați numai apărătoarea aprobată pentru lame. Consultați Accesorii la pagina 384

1. Montați apărătoarea lamei/apărătoarea accesoriului

de tăiere (A) pe arbore și strângeți-o cu bolțul (L). (Fig. 34)

2. Instalați discul de antrenare (B) pe arborele de ieșire.

3. Rotiți arborele de ieșire până când unul dintre

orificiile din discul de antrenare se aliniază cu orificiul corespunzător din carcasa angrenajului.

4. Introduceți siguranța (C) în orificiu pentru a bloca

5. Poziționați lama (D), flanșa de susținere (E) și cupa

de susținere (F) pe arborele de ieșire.

6. Așezați cupa de susținere (F) pe arborele de ieșire

cu partea care nu este plată pe lamă.

7. Puneți piulița (E). Țineți tija cheii cât de aproape

posibil de apărătoarea lamei. Pentru a strânge piulița, trebuie să rotiți cheia în direcția opusă direcției de rotație. Strângeți piulița la un cuplu de 35-50 Nm (3,5-5 kpm). (Fig. 35) Nota: Filet stânga. Pentru montarea lamelor și a capetelor de tuns AVERTISMENT: Utilizați numai apărătoarea aprobată pentru lame. Consultați . O apărătoare defectuoasă poate provoca vătămări corporale. AVERTISMENT: Dacă operați produsul cu o lamă de tăiat iarba, instalați mai întâi mânerul, apărătoarea de lamă și hamul corecte. AVERTISMENT: Dacă nu instalați corect lamele, acestea pot cauza vătămări corporale.

1. Asigurați-vă că secțiunea ridicată a discului de

antrenare/flanșei de susținere se cuplează corect în orificiul central al lamelor.

2. Instalarea lamelor. (Fig. 36)

1542 - 002 - 17.07.2020 375Montarea consolei pe apărătoarea accesoriului de tăiere

1. Fixați consola (B) pe apărătoarea accesoriului de

tăiere (A). (Fig. 37)

2. Instalați șurubul (C).

Pentru montarea apărătoarei pentru capul de tuns și a capului de tuns

1. Montați apărătoarea (A) pe arbore cu ajutorul

bolțurilor (L). Asigurați-vă că utilizați apărătoarea corectă pentru capul de tuns respectiv. (Fig. 38)

2. Fixați un disc de antrenare (B) și flanșa de susținere

(G) pe arborele de ieșire. (Fig. 39)

3. Rotiți arborele de ieșire până când orificiul din discul

de antrenare se aliniază cu orificiul din carcasa angrenajului.

4. Introduceți siguranța (C) în orificiu pentru a bloca

5. Rotiți capul trimmerului (H) în sens invers acelor de

ceasornic. (Fig. 40)

6. Pentru demontare, efectuați procedura în ordine

inversă. Pentru a instala apărătoarea pentru transport

1. Fixați apărătoarele de transport pe lamă. (Fig. 41)

Reglarea hamului AVERTISMENT: Produsul trebuie să fie întotdeauna atașat corect pe ham. Nu utilizați un ham defect.

2. Conectați produsul la ham.

3. Reglați hamul pentru cea mai bună poziție de lucru.

4. Reglați bretelele laterale pentru ca produsul să

exercite o presiune egală pe ambii umeri. (Fig. 42)

5. Reglați hamul până când accesoriul de tăiere este

paralel cu solul. (Fig. 43)

6. Lăsați accesoriul de tăiere să atingă ușor solul.

Reglați clema hamului pentru a echilibra corect produsul. (Fig. 44) Nota: Dacă utilizați o lamă de tăiat iarbă, aceasta trebuie echilibrată la aproximativ 10 cm / 4 inchi de sol. Funcționarea AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului. Carburant Pentru utilizarea carburantului ATENŢIE: Acest produs este prevăzut cu motor în doi timpi. Utilizaţi un amestec de benzină şi de ulei pentru motor în doi timpi. Asiguraţi-vă că utilizaţi cantitatea corectă de ulei în amestec. Un raport incorect între benzină şi ulei poate cauza deteriorarea motorului. Benzină ATENŢIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul. ATENŢIE: Nu utilizați benzină cu o concentrație de etanol de peste 10% (E10). Aceasta poate deteriora produsul. ATENŢIE: Nu utilizați benzină cu plumb. Aceasta poate deteriora produsul.

• Utilizați întotdeauna benzină fără plumb, cu o cifră octanică minimă de 90 RON (87 AKI) și cu o concentrație de etanol sub 10% (E10).

• Utilizați benzină cu o cifră octanică mai mare dacă utilizați frecvent produsul în mod continuu, la o turație de motor ridicată.

• Utilizați întotdeauna un amestec de benzină fără plumb/ulei de bună calitate. Ulei pentru motor în doi timpi

• Utilizați doar ulei HUSQVARNA, special pentru motoare în doi timpi, de calitate superioară. Utilizați doar ulei pentru motor răcit cu aer.

• Raport de amestec 50:1 (2 %).

• Uleiul de calitate redusă și un raport ulei/combustibil ridicat pot reduce durata de viață a convertoarelor catalitice.

• Adresați-vă distribuitorului când alegeți uleiul.

• Dacă nu e disponibil ulei Husqvarna pentru motoare în doi timpi, puteți folosi un alt ulei de bună calitate pentru motoare în doi timpi, răcite cu aer. Contactați- vă distribuitorul atunci când alegeți uleiul. 376 1542 - 002 - 17.07.2020• Nu utilizați ulei pentru motor în doi timpi pentru motoare externe răcite cu apă. Uleiul pentru motoare în doi timpi este denumit uneori ulei pentru motoare externe. Benzină, litru Ulei, litru 2 % (50:1) 5 0,1 10 0,2 15 0,3 20 0,4 Pentru realizarea amestecului Nota: Când amestecați combustibilului, utilizați întotdeauna un rezervor de carburant curat. Nota: Nu realizați o cantitate de amestec pentru mai mult de 30 de zile.

1. Adăugați jumătate din cantitate de benzină.

2. Adăugați cantitatea completă de ulei.

3. Agitați amestecul, pentru amestecarea conținutului.

4. Adăugați cantitatea de benzină rămasă.

5. Agitați amestecul, pentru amestecarea conținutului.

6. Umpleți rezervorul de carburant.

Pentru adăugarea de carburant AVERTISMENT: Nu fumați și nu așezați obiecte fierbinți în apropierea combustibilului. Înainte de a adăuga combustibil, opriți motorul și lăsați-l câteva minute să se oprească. AVERTISMENT: Când adăugați combustibil, deschideți bușonul rezervorului de combustibil încet pentru a elibera presiunea nedorită. AVERTISMENT: După ce adăugați combustibil, strângeți cu atenție bușonul rezervorului de combustibil. Îndepărtați utilajului de zona de alimentare cu combustibil și de sursa de electricitate, înainte de a porni motorul.

• Utilizați întotdeauna un rezervor de combustibil Husqvarna cu supapă anti-vărsare.

• Asigurați-vă că zona din apropierea capacului rezervorului de carburant este curată. Contaminarea din rezervor poate cauza probleme de funcționare.

• Scuturați rezervorul de carburant înainte de a adăuga amestecul în acesta. Pentru pornire și oprire Pentru examinarea înainte de pornire

1. Examinați produsul pentru a identifica eventuale

piese lipsă, deteriorate, slăbite sau uzate.

2. Examinați piulițele, șuruburile și bolțurile.

3. Examinați capul trimmerului sau lama.

4. Examinați piulița de blocare. Asigurați-vă că piulița

de blocare are o forță de blocare de cel puțin 1,5 Nm (1,1 ft lb) Strângeți piulița de blocare până la un cuplu de 35-50 Nm (26-36 ft/lb).

5. Examinați filtrul de aer.

6. Examinați zăvorul pârghiei de accelerație și controlul

7. Examinați butonul de oprire.

8. Examinați produsul pentru scurgeri de carburant.

Pornirea unui motor rece AVERTISMENT: Înainte de a porni produsul, fixați bine capacul ambreiajului și arborele. Dacă ambreiajul este slăbit poate provoca vătămări. Folosiți mănuși. AVERTISMENT: Îndepărtați produsul de zona de alimentare cu combustibil și de sursa de electricitate. Poziționați-l pe o suprafață plană. Asigurați-vă că nu există obiecte care să atingă accesoriul de tăiere. AVERTISMENT: Asigurați-vă că nu există persoane neautorizate în zona de lucru. Altfel există riscul unor vătămări corporale grave. Distanța de siguranță este de 15 m.

1. Puneți comutatorul de oprire în poziția de pornire.

2. Apăsați pe purjor de zece ori. (Fig. 45)

3. Împingeți maneta de acționare a șocului în poziția

clapetei de șoc. (Fig. 46)

4. Țineți produsul pe sol. Trageți încet firul în afară cu

mâna dreaptă, până când simțiți o oarecare rezistență. Trageți firul rapid și cu forță. Repetați această operație până când auziți motorul că pornește. (Fig. 47) Nota: Nu răsuciți șnurul de pornire în jurul mâinii. ATENŢIE: Nu trageți în afară tot șnurul de pornire. Apucați mânerul firului de pornire când este extins complet. Nerespectarea acestor instrucțiuni poate cauza deteriorarea motorului.

5. Setați maneta de acționare a șocului în poziția de

funcționare și apoi trageți de șnurul de pornire până la pornirea motorului. 1542 - 002 - 17.07.2020 3776. Trageți ușor de pârghia de accelerație și lăsați motorul să funcționeze la turație redusă timp de 60 de secunde. AVERTISMENT: Nu atingeți capacul. Poate arde pielea și poate cauza șocuri electrice în cazul în care capacul bujiei este deteriorat. Nu utilizați un produs cu pipa bujiei deteriorată. Pornirea unui motor cald

1. Puneți comutatorul de oprire în poziția de pornire.

2. Apăsați pe purjor de zece ori. (Fig. 45)

3. Setați maneta de acționare a șocului în poziția de

funcționare și apoi trageți de șnurul de pornire până la pornirea motorului. Pentru oprire

• Apăsați pe comutatorul de oprire pentru a opri motorul. (Fig. 19) Pentru utilizarea trimmerului de iarbă ATENŢIE: Asigurați-vă că motorul încetinește până la turația de mers în gol după fiecare utilizare. O perioadă îndelungată de accelerație maximă fără sarcină la motor poate deteriora motorul. Nota: Curățați capacul capului de tuns atunci când montați un fir de trimmer nou, pentru a preveni vibrațiile. Examinați alte componente ale capului de tuns și curățați-le dacă este necesar. Instrucțiuni generale de lucru AVERTISMENT: Aveți grijă la tăierea unui copac tensionat. Acesta poate reveni la poziția sa normală înainte sau după tăiere, vă poate lovi pe dvs. sau produsul și poate cauza vătămări corporale.

• Crea ți un spațiu deschis la un capăt al zonei de lucru și începeți lucrul de acolo.

• Deplasați-vă după un model regulat în suprafața de lucru. (Fig. 48)

• Deplasați produsul complet la stânga și la dreapta, pentru a curăța un spațiu cu lățimea de 4-5 m (13-16 ft) la fiecare întoarcere.

• Curățați un spațiu cu lungimea de 75 m (250 ft) înainte de a întoarce și a reveni. În timpul lucrului, deplasați recipientul de carburant cu dvs.

• Deplasați-vă într-o direcție unde nu se întâlnesc șanțuri și obstacole mai mult decât este necesar.

• Deplasați-vă într-o direcție unde vântul determină căderea vegetației tăiate în zona curățată. (Fig. 49)

• Deplasați-vă de-a lungul pantelor, nu în susul și în josul acestora. Pentru a cură ța iarba cu o lamă de tăiat iarba

1. Țineți picioarele depărtate în timpul funcționării

produsului. Asigurați-vă că picioarele sunt bine înfipte în sol.

2. Așezați cupa de susținere ușor pe sol. Astfel, se

previne situația în care lama atinge solul.

3. Utilizați o mișcare laterală de la dreapta la stânga

pentru o cursă de curățare. Utilizați latura din partea stângă a lamei (între ora 8 și ora 12) pentru a efectua tăierea. (Fig. 50)

4. Înclinați lama către stânga când îndepărtați iarba.

Nota: Iarba se colectează cu ușurință pe un rând.

5. Utilizați o mișcare laterală de la stânga la dreapta

pentru cursa de revenire.

6. Lucrați în mod ritmic.

7. Înaintați și mențineți picioarele înfipte în sol.

9. Scoateți produsul din clema hamului.

10. Așezați produsul pe sol.

11. Adunați materialul tăiat.

Pentru ștergere (Fig. 51) Pentru a obține cele mai bune rezultate:

• Țineți trimmerul astfel încât capul de tuns să se afle chiar deasupra solului.

• Înclinați capul de tuns ușor în unghi.

• Lăsați capătul firului de trimmer să lovească solul în jurul obiectelor Pentru a tunde iarba

1. Țineți capul de tuns chiar deasupra solului, în poziție

înclinată. Nu împingeți firul trimmerului în iarbă. (Fig. 52)

2. Reduceți lungimea firului trimmerului cu 10-12 cm /

3. Reduceți turația motorului pentru a reduce riscul

deteriorării plantelor.

4. Utilizați accelerația la 80 % când tundeți iarbă în

apropierea unor obiecte. (Fig. 53) Pentru a tăia iarba

1. Când tăiați, asigurați-vă că firul pentru iarbă al

trimmerului este paralel cu solul. (Fig. 54)

2. Nu împingeți capul de tuns în sol. Solul și produsul

3. Nu permiteți contactul continuu cu solul al capului de

tuns, deoarece acesta din urmă se poate deteriora.

4. Utilizați accelerația maximă când întoarceți produsul

de pe o parte pe alta pentru a tăia iarbă. Asigurați-vă că firul pentru iarbă al trimmerului este paralel cu solul. (Fig. 55)

1542 - 002 - 17.07.2020Pentru a mătura iarba Fluxul de aer de la firul trimmerului rotativ se poate utiliza pentru eliminarea ierbii tăiate dintr-o zonă.

1. Mențineți capul de tuns și firul trimmerului în paralel

cu solul și deasupra acestuia.

2. Aplicați accelerație maximă.

3. Mutați capul de tuns dintr-o parte în alta și măturați

iarba. AVERTISMENT: Curățați capacul capului de tuns la fiecare asamblare a unui fir nou al trimmerului, pentru a preveni dezechilibrarea mânerelor și resimțirea vibrațiilor în acestea. De asemenea, verificați celelalte componente ale capului de tuns și curățați- le, dacă este necesar. Pentru a înlocui firul trimmerului Consultați ultima pagină a manualului operatorului. Întreținerea AVERTISMENT: Citiți și înțelegeți capitolul privind siguranța înainte de a efectua operații de curățare, reparație sau întreținere asupra produsului. Program de întreținere Respectați programul de întreținere. Intervalele sunt calculate considerând o utilizare zilnică a produsului. Intervalele sunt diferite dacă nu utilizați zilnic produsul. Efectuați numai operațiile de întreținere care se regăsesc în acest manual. Discutați cu un centru de service omologat cu privire la operațiile de întreținere care nu sunt menționate în acest manual. Program de întreținere Zilnic Săptămânal Lunar Curățați suprafețele exterioare. √ Curățați filtrul de aer. Înlocuiți, dacă este necesar. √ Verificați hamul. √ Verificați elementul de blocare a pârghiei de accelerație și funcționa- rea accelerației.

Verificați mânerul și ghidonul. √ Verificați comutatorul de oprire. √ Verificați apărătoarele. √ Verificați-vă dacă lama este ascuțită și nu este deteriorată. Fixați co- rect lama în poziția centrală.

Verificați capul trimmerului. √ Verificați accesoriul de tăiere și asigurați-vă că nu se rotește la ralanti. √ Verificați piulița de blocare a echipamentului de tăiere. √ Verificați dacă există scurgeri de combustibil de la motor, rezervor sau conductele de combustibil.

Verificați apărătoarea de transport pentru lamă. √ Verificați piulițele și șuruburile. √ Verificați mânerul pentru șnurul de pornire și șnurul de pornire. √ Verificați elementele de amortizare a vibrațiilor. √ Curățați partea exterioară și zonele din jurul carburatorului. √ 1542 - 002 - 17.07.2020 379Program de întreținere Zilnic Săptămânal Lunar Curățați zonele exterioare ale bujiei. Îndepărtați-o și verificați distanța dintre electrozi. Reglați distanța la 0,6 - 0,7 mm sau înlocuiți bujia. In- stalați un amortizor pe bujie.

Curățați sistemul de răcire. √ Verificați lubrifiantul angrenajului conic. Completați dacă este necesar. √ Curăţare amortizor de zgomot. √ Verificați ambreiajul, arcurile ambreiajului și tamburul ambreiajului. În- locuiți-le dacă este necesar la un atelier de service autorizat.

Verificați toate cablurile și conexiunile. √ Înlocuiți bujia. √ Pentru a regla carburatorul Setările de bază ale carburatorului sunt reglate în timpul testării la fabrică. Reglajul trebuie efectuat de către un tehnician instruit. Pentru a verifica amortizorul de zgomot AVERTISMENT: Nu utilizați un produs care are amortizorul de zgomot defect. Înlocuiți întotdeauna amortizorul de zgomot, dacă este defect. AVERTISMENT: Pericol de arsură sau de incendiu. Amortizoarele de zgomot prevăzute cu convertoare catalitice se încălzesc foarte puternic în timpul funcționării. AVERTISMENT: Pericol de incendiu. Amortizorul de zgomot reduce nivelul de zgomot și dirijează gazele de eșapament la distanță de utilizator. Gazele de eșapament sunt fierbinți și pot conține scântei. ATENŢIE: Sita parascântei trebuie înlocuită dacă este deteriorată. Nu utilizați un produs dacă sita parascântei de pe amortizorul de zgomot nu este instalată sau este defectă. ATENŢIE: Dacă sita parascântei este blocată, produsul se va încălzi prea tare. Acest lucru va cauza deteriorarea cilindrului și a pistonului.

1. Asigurați-vă că amortizorul de zgomot nu este

2. Asigurați-vă că amortizorul de zgomot este corect

atașat la produs. Reglarea turației de mers în gol

• Asigurați-vă că filtrul de aer este curat. Accesoriul de tăiere nu trebuie să se rotească la turația de mers la ralanti.

• Reglați turația de mers în gol cu șurubul de reglare T, care este identificat cu marcajul „T”.

• Turația de mers în gol este corectă când motorul funcționează uniform în toate pozițiile. Turația de mers în gol trebuie să fie sub valoarea la care accesoriul de tăiere începe să se rotească. AVERTISMENT: Dacă turația de mers la ralanti nu poate fi reglată astfel încât accesoriul de tăiere să se oprească, contactați distribuitorul sau atelierul de service. Nu utilizați produsul până când acesta nu a fost reglat sau reparat corect.

1. Rotiți șurubul de reglare a turației de mers în gol în

sensul acelor de ceasornic, până când accesoriul de tăiere începe să se rotească.

2. Rotiți șurubul de reglare a turației de mers în gol în

sens contrar acelor de ceasornic până când accesoriul de tăiere se oprește. (Fig. 56) Sistemul de răcire Produsul are un sistem de răcire pentru a menține temperatura de lucru redusă. Sistemul de răcire are: (Fig. 57)

• aripioare de răcire pe volanta (A)

• aripioare de răcire pe cilindrul (B)

• capac pe cilindrul (C) (orientează aerul rece peste cilindru)

• placa amortizorului de zgomot (D)

1542 - 002 - 17.07.2020Curățarea sistemului de răcire AVERTISMENT: Dacă sistemul de răcire este murdar sau blocat, acesta va provoca supraîncălzirea. Acest lucru duce la deteriorarea pistonului și a cilindrului.

1. Curățați componentele sistemului de răcire cu o

perie cel puțin o dată pe săptămână. Filtru de aer

• Curățați filtrul la intervale de 25 de ore. Curățați mai regulat dacă este necesar.

• Fixați dispozitivul de acționare a șocului în poziția clapetei de șoc. (Fig. 58) Curățarea filtrului de aer ATENŢIE: Înlocuiți întotdeauna un filtru de aer care este deteriorat, foarte murdar sau îmbibat cu carburant. Dacă utilizați un filtru de aer pentru o perioadă lungă de timp, acesta nu poate fi curățat complet. Înlocuiți filtrul de aer cu unul nou la intervale regulate.

1. Deplasați maneta de șoc în sus, pentru a închide

2. Îndepărtați capacul filtrului de aer. (Fig. 59)

3. Îndepărtați filtrul din pâslă și filtrul de aer.

4. Loviți ușor filtrul din pâslă cu palma sau folosiți aer

pentru a curăța filtrul.

5. Verificați suprafața garniturii de cauciuc. Schimbați

filtrul de pe garnitura de cauciuc, dacă este deteriorat.

6. Curățați filtrul de aer, folosind apă caldă cu săpun.

ATENŢIE: Aveți grijă să păstrați filtrul din pâslă uscat. Apa cauzează deteriorarea filtrului din pâslă.

7. Utilizați ulei pentru motoare în doi timpi Husqvarna

pentru a turna pe filtru. Asigurați-vă că îndepărtați uleiul în exces înainte de a monta filtrul de aer la loc. ATENŢIE: Nu folosiți benzină sau ulei pentru motoare în patru timpi.

8. Înlocuiți filtrul de aer dacă este prea murdar pentru a

fi curățat în totalitate. Întotdeauna înlocuiți un filtru de aer deteriorat.

țați și suprafața interioară a capacului filtrului. Utilizați aer sau o perie.

10. Asigurați-vă că filtrul este uscat, înainte de a-l

instala. Filtru de carburant Când motorul epuizează rezerva de combustibil, asigurați-vă că filtrul de combustibil (A) și capacul rezervorului de combustibil nu sunt blocate. (Fig. 60) Adăugarea de unsoare la angrenajul conic Verificați ca angrenajul conic să fie umplut în proporție de 3/4 cu unsoare pentru angrenaje conice. (Fig. 61) Pentru a verifica bujia ATENŢIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.

• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni: a) Asigurați-vă că turația de mers în gol este corect reglată. b) Asigurați-vă că amestecul este corect. c) Asigurați-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 383 . (Fig. 62)

• Înlocuiți bujia atunci când este necesar. Pentru ascuțirea frezelor de tăiat iarba și a lamelor de tăiat iarba

1. Ascuțiți frezele de tăiat iarba și lamele de tăiat iarba

cu o pilă plată, cu un singur tăiș.

2. Ascuțiți uniform toate muchiile frezelor de tăiat iarba

și lamelor, pentru a menține echilibrul. (Fig. 63) 1542 - 002 - 17.07.2020 381Depanarea Defecțiune de pornire Verificați Cauza posibilă Soluție Buton de oprire Poziția Stop Setați comutatorul de oprire în poziția de pornire. Clichete de pornire Clichete de le- gătură Reglați sau înlocuiți clichetele. Curățați în jurul clichetelor. Adresați-vă unui distribuitor de service autorizat. Rezervor de carburant Tip de carbu- rant incorect. Goliți-l și utilizați combustibil corect. Carburator Ajustarea tu- rației de mers în gol. Ajustați turația de mers la ralanti cu șurubul în „T”. Scânteie (fără scânteie) Bujia este mur- dară sau ume- dă. Asigurați-vă că bujia este uscată și curată. Spațiul liber dintre bujii nu este corect. Curățați bujia. Asigurați-vă că interstițiul electrodului este corect. Asigurați-vă că bujia este instalată cu un amortizor. Consultați fișa cu date tehnice pentru distanța corectă între electrozi. Bujie Bujia este slă- bită. Strângeți bujia. Motorul pornește, dar nu rămâne în funcțiune. Verificați Cauza posibilă Soluție Rezervor de carburant Tip de carbu- rant incorect. Goliți-l și utilizați combustibil corect. Carburator Motorul nu merge în gol corect. Adresați-vă reprezentatului de service. Filtru de aer Filtru de aer în- fundat. Curățați filtrul de aer. Transportul și depozitarea

• Păstra ți echipamentele în siguranță în timpul transportului, pentru a preveni deteriorarea și accidentele.

• Păstrați produsul și echipamentele într-un spațiu uscat și ferit de îngheț.

• Înlocuiți sau reparați componentele avariate. 382 1542 - 002 - 17.07.2020• Utilizați capacul de protecție adecvată pentru produs, care să nu rețină umezeala.

• Mențineți produsul fixat strâns în timpul transportului. Date tehnice 333R Mark II Motor Cilindree, cm

32,6 Turație de mers în gol, rot/min 3000±300 Turația max. recomandată, rot/min 9100 Turația arborelui de ieșire, rot/min 6700 Puterea maximă a motorului, conform ISO 8893, kW/CP la rot/min 1,0/1,3 la 7000 Carburant și sistem de ungere Bujie NGK BPMR7A/HQT-1 Apărătoare electrod, mm 0,6-0,7 Carburant și sistem de ungere Capacitatea rezervorului de carburant, l/cm

Nivel de putere acustică, măsurat dB(A) 106,9 Nivel de putere acustică, garantat L

Nivelul de presiune echivalentă a sunetului la urechea operatorului, dB (A): Dotat cu cap de trimmer 96,9 Niveluri de vibrații

Niveluri de vibrații echivalente, a hv,eq Dotat cu cap de trimmer, mâner stânga/dreapta, m/s

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE. Nivelul de putere a sunetului raportat pentru aparat a fost măsurat cu accesoriul original de tăiere care emite cel mai ridicat nivel. Diferența dintre puterea garantată a sunetului și cea măsurată este aceea că puterea ga- rantată a sunetului include, de asemenea, dispersia în rezultatul de măsurare și variațiile dintre diferitele apa- rate ale aceluiași model conform Directivei 2000/14/CE.

Datele raportate pentru nivelul echivalent de presiune a sunetului pentru utilaj includ o dispersie statistică tipi- că (deviere standard) de 2,5 dB (A).

Datele raportate pentru nivelul echivalent de vibrații includ o dispersie statistică tipică (abatere standard) de 1,5 m/s

1542 - 002 - 17.07.2020 383Accesorii 333R Mark II Accesorii apro- bate Tip Apărătoare pentru acceso- riul de tăiere Lamă de tăiat iarba/freză de tăiat iarba Multi 330-2 (Ø 330, 2 dinți) 593 70 66-01 Multi 255-3 (Ø 255, 3 dinți) 593 70 66-01 Grass 275-4 (Ø 275, 4 dinți) 593 70 66-01 Grass 255‐4 1” (Ø 255‐4 dinți) 593 70 66-01 Cap de tuns 593707601 593 70 66-01 Cupă de susținere Fix - 384 1542 - 002 - 17.07.2020Declarație de conformitate CE Declarație de conformitate CE Denumirea emitentului: Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: +46-36-146500. Husqvarna AB declară pe propria răspundere următoarele: trimmer și/sau motounealtă cu alimentare pe benzină, platformele GZ32B care reprezintă modelele Husqvarna 333R Mark II, începând cu numerele de serie din 2019. Numărul de platformă și numărul modelului sunt indicate în mod clar, sub formă de text, pe plăcuța de identificare, împreună cu anul și seriile consecutive. Obiectul declaraţiei, descris mai sus, este conform cu cerinţele Directivelor Consiliului:

• din 17 mai 2006 „referitoare la utilaje” 2006/42/CE

• din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică” 2014/30/UE.

• din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător” 2000/14/CE.
