BRUGSANVISNING 333R Mark II HUSQVARNA

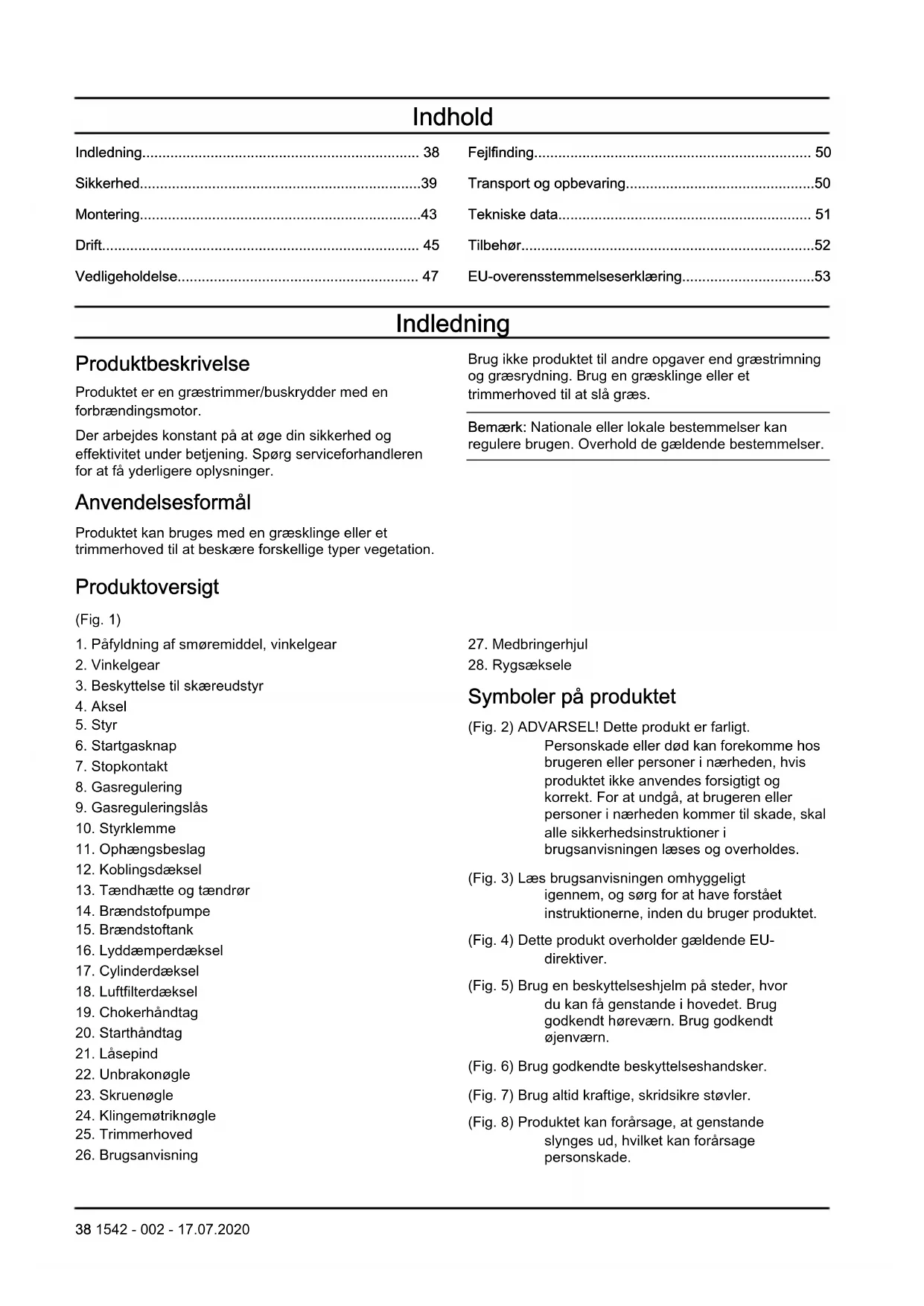

Symboler på produkten

Produktet er en græstrimmer/buskrydder med en forbrændingsmotor.

Der arbejdes konstant på at øge din sikkerhed og effektivitet under betjening. Spørg serviceforhandleren for at få yderligere oplysninger.

Anvendelsesformål

Produktet kan bruges med en græsklinge eller et trimmerhoved til at beskære forskellige typer vegetation.

Produktoversigt

(Fig. 1)

1. Påfyldning af smøremiddel, vinkelgear

2. Vinkelgear

3. Beskyttelse til skæreudstyr

4. Aksel

5. Styr

6. Startgasknap

7. Stopkontakt

8. Gasregulering

9. Gasreguleringslås

10. Styrklemme

11. Ophængsbeslag

12. Koblingsdæksel

13. Tændhætte og tændrør

14. Brændstofpumpe

15. Brændstoftank

16. Lyddæmperdæksel

17. Cylinderdæksel

18. Luftfilterdæksel

19. Chokerhåndtag

20. Starthåndtag

21. Låsepind

22. Unbrakonøgle

23. Skruenøgle

24. Klingemøtriknøgle

25. Trimmerhoved

26. Brugsanvisning

Brug ikke produktet til andre opgaver end græstrimning og græsrydning. Brug en græsklinge eller et trimmerhoved til at slå græs.

Bemærk: Nationale eller lokale bestemmelser kan regulere brugen. Overhold de gældende bestemmelser.

1. Medbringerhjul

2. Rygsæksele

(Fig. 2) ADVARSEL! Dette produkt er farligt. Personskade eller død kan forekomme hos brugeren eller personer i nærheden, hvis produktet ikke anvendes forsigtigt og korrekt. For at undgå, at brugeren eller personer i nærheden kommer til skade, skal alle sikkerhedsinstruktioner i brugsanvisningen læses og overholdes.

(Fig. 3) Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet.

(Fig. 4) Dette produkt overholder gældende EU-direktiver.

(Fig. 5) Brug en beskyttelseshjelm på steder, hvor du kan få genstande i hovedet. Brug godkendt høreværn. Brug godkendt øjenværn.

(Fig. 6) Brug godkendte beskyttelseshandsker.

(Fig. 7) Brug altid kraftige, skridsikre støvler.

(Fig. 8) Produktet kan forårsage, at genstande slynges ud, hvilket kan forårsage personskade.

(Fig. 9) Maksimalt omdrejningstal for udgående aksel.

(Fig. 10) Hold en afstand på mindst 15 m til personer og dyr under brug af produktet.

(Fig. 11) Der er risiko for kickback, hvis skæreudstyret rammer en genstand, som ikke omgående skæres over. Produktet kan afskære kropsdele. Hold en afstand på mindst 15 m til personer og dyr under brug af produktet.

(Fig. 12) Brændstofpumpebold.

(Fig. 13) Retning for lukning af chokeren.

(Fig. 14) Retning for åbning af chokeren.

(Fig. 15) Emission af støj til omgivelserne i henhold til EU-direktiv 2000/14/EF og New South Wales' lovgivning om "Beskyttelse af miljøet (støjbegrænsning) forordning 2017". Data om emission af støj findes på maskinens mærkat og i kapitlet Tekniske data.

yyyywwxxx Typeskiltet viser serienummeret. yyyy er xx produktionsåret, ww er produktionsugen.

Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav i andre handelsområder.

Euro V-emissioner

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produkt.

Produktansvar

Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• produktet er forkert repareret.
• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten
• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Definitionerne nedenfor angiver alvorsgraden for hvert enkelt signalord.

ADVARSEL: Skade på personer.

BEMÆRK: Beskadigelse af produktet.

Bemærk: Disse oplysninger gør det lettere at bruge produktet.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug produktet korrekt. Forkert brug kan medføre personskader eller dødsfald. Brug kun produktet til de opgaver, der angives i denne vejledning. Brug ikke produktet til andre opgaver.

• Følg instruktionerne i denne vejledning. Overhold sikkerhedssymboler og sikkerhedsinstruktioner. Hvis operatøren ikke følger vejledningen og symbolerne, kan det medføre personskader, beskadigelse eller dødsfald.

• Smid ikke denne vejledning ud. Brug vejledningen til at samle, betjene og vedligeholde dit produkt. Brug vejledningen til korrekt montering af udstyr og tilbehør. Brug kun godkendt udstyr og tilbehør.

• Brug ikke et beskadiget produkt. Overhold vedligeholdelsesskemaet. Udfør kun det vedligeholdelsesarbejde, du kan finde vejledning til i denne vejledning. Et godkendt servicecenter skal udføre alt andet vedligeholdelsesarbejde.
• Denne vejledning beskriver ikke alle situationer, der kan opstå, når du bruger produktet. Vær forsigtig og brug din sunde fornuft. Du må ikke bruge produktet eller foretage vedligeholdelse på produktet, hvis du ikke er sikker på, hvad du skal gøre. Snak med en produktekspert, forhandler, et serviceværksted eller et godkendt servicecenter for at få mere at vide.
• Fjern kablet fra tændrøret, før du samler produktet, sætter produktet til opbevaring eller foretager vedligeholdelse.
• Brug ikke produktet, hvis det er blevet ændret fra den oprindelige specifikation. Du må ikke ændre dele af produktet uden producentens godkendelse. Brug kun dele, der er godkendt af producenten. Forkert vedligeholdelse kan medføre personskader eller dødsfald.
• Indånd ikke dampe fra motoren. Langvarig indånding af motorens udstødningsgasser er sundhedsskadelig.
• Start ikke produktet indendørs eller i nærheden af brandfarligt materiale. Udstødningsgasserne er varme og kan indeholde gnister, der kan starte en brand. Utilstrækkelig luftstrøm kan forårsage

personskader eller dødsfald på grund af kvælning eller kulilte.

• Motoren danner et elektromagnetisk felt, når du bruger dette produkt. Det elektromagnetiske felt kan beskadige medicinske implantater. Tal med din læge og producenten af det medicinske implantat, før du betjener produktet.
• Lad ikke børn betjene produktet. Lad ikke en person uden kendskab til vejledningen betjene produktet.
• Sørg for at overvåge personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden.
• Lås produktet inde i områder, hvor børn og uautoriserede personer ikke kan få adgang.
• Produktet kan slynge genstande ud og forårsage skader. Overhold sikkerhedsinstruktionerne for at mindske risikoen for personskader eller dødsfald.
• Du må ikke gå væk fra produktet, när motoren er tændt.
• Brugeren af produktet er ansvarlig, hvis der sker et uheld.
• Sørg for, at delene ikke er beskadigede, før du bruger produktet.
• Sørg for, at du som minimum er 15 m væk fra andre personer eller dyr, før du bruger produktet. Sørg for, at personer i det nærliggende område ved, at du bruger produktet.
  • Overhold nationale eller lokale love. Visse love kan forhindre eller mindske brugen af produktet under nogle forhold.
• Brug ikke produktet, hvis du er træt eller påvirket af alkohol, narkotika eller medicin. Det kan påvirke dit syn, din opmærksomhed, din koordination eller din dømmekraft.

Sikkerhedsinstruktioner for drift

• Sørg for, at produktet er helt samlet, før du bruger det.
• Før du begynder, skal du flytte produkter 3 m væk fra den position, hvor du påfyldte brændstoftanken. Anbring produktet på en plan overflade. Sørg for, at skæreudstyret ikke rører jorden eller andre objekter.
• Produktet kan forårsage, at genstande slynges ud, hvilket kan forårsage skader på øjnene. Anvend altid godkendt øjenværn, när du betjener produktet.
• Vær opmærksom på, at børn kan komme i nærheden af produktet, uden at du ved det, når du betjener produktet.
• Betjen ikke produktet, hvis der er personer i arbejdsområdet. Stop produktet, hvis en person går ind i arbejdsområdet.
• Sørg for, at du altid har kontrol over produktet.
• Brug ikke produktet, hvis du ikke kan få hjælp i tilfælde af en ulykke. Sørg altid for, at andre ved, at du betjener produktet, før du begynder at bruge det.

• Drej ikke med produktet, før du sikrer dig, at ingen mennesker eller dyr er i sikkerhedsområdet.

• Fjern alle uønskede materialer fra arbejdsområdet, før du går i gang. Hvis skæreudstyret rammer en genstand, kan genstanden slynges af sted og forårsage skader. Uønsket materiale kan vikle sig rundt om skæreudstyret og forårsage skader.

• Brug ikke produktet i dårligt vejr (tåge, regn, hård vind, risiko for lynnedslag eller andre vejrforhold). Farlige situationer (f.eks. glatte overflader) kan forekomme på grund af dårligt vejr.
• Sørg for, at du kan bevæge sig frit og arbejde i en stabil stilling

(Fig. 16)

• Sørg for, at du ikke kan falde, när du bruger produktet. Stå ikke skråt, när du bruger produktet.
• Hold altid produktet med to hænder. Hold produktet på højre side af kroppen.

(Fig. 17)

• Betjen produktet med skæreudstyret under bæltestedet.
• Hvis chokerhåndtaget er i chokerpositionen, när motoren starter, begynder skæreudstyret at dreje.

- Rør ikke vinkelgearet, när motoren stopper. Vinkelgearet er varmt, när motoren stopper. Varme områder kan forårsage skader.

• Stop motoren, før du flytter produktet.
• Sæt ikke produktet ned, mens motoren er tændt.
• Før du fjerner uønsket materiale fra produktet, skal du stoppe motoren og vente, indtil skæreudstyret standser. Sørg for, at skæreudstyret er stoppet, før du eller en hjælper fjerner det afskårne materiale.

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug altid korrekt personligt beskyttelsesudstyr, när du bruger produktet. Personligt beskyttelsesudstyr fjerner ikke risikoen for skader. Personligt beskyttelsesudstyr mindsker eventuelle skader, hvis der sker et uheld.
• Anvend altid godkendt øjenværn, når du betjener produktet.
• Du må ikke betjene produktet med bare fødder eller åbne sko. Brug altid kraftige, skridsikre støvler.
• Brug kraftige, lange bukser.
• Hvis det er nødvendigt, skal du bruge godkendte beskyttelseshandsker.
• Brug en hjelm, hvis der er risiko for, at genstande kan falde ned på dit hoved.
• Brug altid godkendt høreværn, när du bruger produktet. Støj over længere perioder kan forårsage støjbetinget høretab.
• Sørg for, at du har en førstehjælpskasse i nærheden.

- Sørg for, at du regelmæssigt foretager vedligeholdelse af produktet.

• Levetiden for produktet øges.
• Risikoen for ulykker mindskes.

Lad en godkendt forhandler eller et godkendt servicecenter regelmæssigt undersøge produktet og udføre justeringer eller reparationer.

- Brug ikke et produkt, hvis beskyttelsesudstyret er beskadiget. Hvis produktet er beskadiget, skal du kontakte et godkendt servicecenter.

Gasreguleringslås

Gasreguleringslåsen (A) forhindrer utilsigtet betjening af gasreguleringen (B). Skub gasreguleringslåsen (A) for at frigøre gasreguleringen (B). Når du slipper håndtaget, går gasreguleringslåsen (A) og gasreguleringen (B) tilbage til deres oprindelige positioner. (Fig. 18)

To isolerede returfjedre styrer denne bevægelse. Dette betyder, at gasreguleringen (B) automatisk låses i tomgang.

1. Sørg for, at gasreguleringen (B) er låst i tomgang, när du slipper gasreguleringslåsen (A).
2. Skub gasreguleringslåsen (A), og sørg for, at den går tilbage til dens oprindelige position, når du slipper den.
3. Tryk på gasreguleringen (B), og sørg for, at den går tilbage til dens oprindelige position, når du slipper den.

Start motoren og giv fuld gas. Slip gasreguleringen (B), og undersøg, om skæreudstyret standser. Hvis skæreudstyret roterer, mens gasreguleringen er i tomgang, skal du undersøge tomgangsjusteringsskruen på karburatoren.

Stopkontakt

Start motoren. Sørg for, at motoren stopper, när stopkontakten sættes i stopposition.

(Fig. 19)

Beskyttelse til skæreudstyr

ADVARSEL: Der må ikke bruges skæreudstyr, uden at en godkendt beskyttelse er monteret. Hvis forkert eller defekt beskyttelse monteres, kan det forårsage personskader.

Beskyttelsen til skæreudstyret forhindrer, at løse genstande slynges ud i retning af brugeren. Undersøg beskyttelsen til skæreudstyret for skader, og udskift den, hvis den er beskadiget. Brug kun godkendt beskyttelse til skæreudstyret.

(Fig. 20)

Sådan kontrolleres snapudløsningsmekanismen

ADVARSEL: Brug ikke en sele med en defekt snapudløsningsmekanisme.

Med snapudløsningsmekanismen kan brugeren hurtigt tage produktet af selen i en nødsituation.

1. Stop motoren.
2. Se efter skader, f.eks. revner.
3. Udløs og påsæt snapudløsningsmekanismen for at sikre, at den fungerer korrekt. (Fig. 21)

Lyddæmper (Fig. 22)

Lyddæmperen sikrer et minimalt støjniveau og holder udstødningsgasserne væk fra føreren.

• Brug ikke motoren med en defekt lyddæmper. En defekt lyddæmper øger støjniveauet og risikoen for brand. Hav en brandslukker i nærheden.
• Undersøg regelmæssigt, om lyddæmperen er fastgjort til produktet.
• Rør ikke ved motoren eller lyddæmperen, när motoren er tændt. Rør ikke ved motoren eller lyddæmperen et stykke tid, efter at motoren stopper. Varme overflader kan medføre personskader.
• En varm lyddæmper kan forårsage brand. Vær forsigtig, hvis du bruger produktet i nærheden af brændbare væsker eller gasser.
• Rør ikke delene i lyddæmperen, hvis lyddæmperen er beskadiget. Delene kan indeholde visse kræftfremkaldende kemikalier.

Sådan monteres og afmonteres låsemøtrikken

ADVARSEL: Stop motoren, tag beskyttelseshandsker på og vær forsigtig omkring skæreudstyrets skarpe kanter.

En läsemøtrik bruges til at fastgøre visse typer skæreudstyr. Låsemøtrikken har venstregevind.

• Spænd møtrikken mod skæreudstyrets retning ved montering.
• Løsn møtrikken i skæreudstyrets retning ved afmontering.
• Brug en topnøgle med langt skaft til at løsne og spænde låsemøtrikken. Pilen på billedet viser det område, hvor du kan bruge topnøglen. (Fig. 23)

ADVARSEL: Ved løsning eller fastspænding af låsemøtrikken er der risiko for at skære sig på klingen. Du skal altid sørge for, at klingebeskyttelsen forhindrer skader på hånden, när du gør dette.

Bemærk: Sørg for, at du ikke kan dreje läsemøtrikken med hånden. Udskift møtrikken, hvis nylonbelægningen ikke har en modstand på mindst 1,5 Nm. Møtrikken skal udskiftes, när den har været skruet på ca. 10 gange.

Skæreudstyr

Vælg og vedligehold skæreudstyret for at.

• Bevare maksimal skarphed.
• ∅ge skæreudstyrets levetid.
• Følg instruktionerne for kontrol, vedligeholdelse og service til lyddæmperen.
• Brug altid anbefalet beskyttelse til skæreudstyret. Se Tekniske data.

ADVARSEL: Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data. Se anvisningerne til skæreudstyret for korrekt indføring af trimmertråd og valg af korrekt diameter for trimmertråd.

ADVARSEL: Defekt skæreudstyr kan øge risikoen for ulykker.

ADVARSEL: Stands altid motoren, inden du foretager arbejde på skæreudstyret. Denne fortsætter med at rotere, også efter at gasreguleringen er sluppet. Kontrollér, at skæreudstyret er standset helt, og fjern kablet fra tændhætten, inden du begynder at arbejde på udstyret.

Skæreudstyr

• Brug af knivene og græsknivene til at klippe kraftigt græs.
  (Fig. 24)
• Brug trimmerhovedet til at trimme græs.
  (Fig. 25)
• En forkert skærpet eller beskadiget klinge øger risikoen for ulykker. Hold klingens skæretænder i god stand og med korrekt skærpning. Følg instruktionerne, og brug anbefalet ryttermål.
• Kontrollér skæreudstyret med hensyn til skader og revnedannelse. Udskift beskadiget skæreudstyr.
• Brug kun skæreudstyr med anbefalet beskyttelse. Se Tilbehør på side 52.

Trimmerhoved

ADVARSEL: Sørg altid for, at trimmertråden er rullet hårdt og jævnt rundt om tromlen for at undgå skadelige vibrationer.

(Fig. 26)

• Brug kun anbefalede trimmerhoveder og trimmertråde.
• Brug kun anbefalet skæreudstyr.
• Mindre maskiner bruger små trimmerhoveder og omvendt.
• Trimmertrådens længde er vigtig. En længere trimmertråd kræver større motorstyrke end en kort med samme diameter på trimmertråden.
• Sørg for, at den kniv, som sidder på trimmerbeskyttelsen, er intakt. Dette skærer trimmertråden til den korrekte længde.
• Læg trimmertråden i blød i vand et par døgn før brug for at forlænge levetiden.

Græsklinger/græsknive

• Brug produktet med en godkendt græsklinge. Brug ikke en græsklinge uden korrekt montering af alle nødvendige dele. Sørg for, at monteringen udføres korrekt, og at der benyttes de korrekte dele. Forkert montering kan få klingen til at flyve af og forårsage skade på operatøren eller andre personer i nærheden.
• Brug beskyttelseshandsker, när du håndterer eller udfører vedligeholdelse på klingen.
• Brug sikkerhedshjelm, när du betjener et produkt med en græsklinge.
• Græsklinger og græsknive bruges til klipning af grovere græs.
• En græsklinge kan forårsage personskade, fordi den fortsætter med at rotere, efter motoren standses eller gasreguleringen slippes. Sørg for, at græsklingen er helt holdt op med at rotere, før der udføres nogen form for vedligeholdelse.
• Stands motoren, inden du foretager arbejde på skæreudstyret. Sørg for, at skæreudstyret helt er holdt op med at rotere. Fjern kablet fra tændrøret.
• Brug kun godkendt skæreudstyr eller en korrekt filet klinge.
• Hold klingens skæretænder i god stand og med korrekt skærpning.
• Brug ikke beskadiget skæreudstyr.
• Fastgør transportbeskyttelsen på græsklingen ved transport eller opbevaring af produktet.

Kast

• Et kast er produktets pludselige bevægelse til siden, frem eller tilbage. Kickback opstår, når græsklingen rammer en genstand, der ikke kan skæres. I områder, hvor det ikke er let at se det materiale, der skæres, øges risikoen for kast.
• Når der opstår et kast, er der risiko for, at produktet eller operatøren bevæger sig ud af stilling. En klinge, der bevæger sig, kan ramme omkringstående, og der er risiko for personskader.
• Hvis en klinge er bøjet, har revner, er ødelagt eller beskadiget, skal den skiftes.
• Benyt en skarp klinge. Risikoen for kast øges, när en kniv ikke er skarp.

Brændstofsikkerhed

• Start ikke produktet, hvis der er brændstof eller motorolie på produktet. Fjern uønsket brændstof/olie og lad produktet tørre. Fjern uønsket brændstof fra produktet.
• Hvis du får brændstof på dit tøj, skal du skifte tøj med det samme.
• Undgå at få brændstof på kroppen, da det kan forårsage personskader. Hvis du får brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.
• Start ikke motoren, hvis du får olie eller brændstof på produktet eller på din krop.
• Start ikke produktet, hvis motoren lækker. Undersøg regelmæssigt motoren for lækager.
• Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosive og kan medføre personskader eller dødsfald.
• Undgå at indände brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.
• Ryg ikke i nærheden af brændstof eller motor.
• Anbring ikke varme genstande i nærheden af brændstof eller motor.
• Fyld ikke brændstof på, när motoren er tændt.
• Sørg for, at motoren er afkølet, inden du fylder brændstof på.

• Før du fylder brændstof på, skal du åbne brændstoftankens dæksel langsomt og forsigtigt udløse trykket.

• Fyld ikke brændstof på motoren i et indendørs område. Utilstrækkelig med luftstrøm kan forårsage personskader eller dødsfald på grund af kvælning eller kulilte.

• Spænd dækslet på brændstoftanken omhyggeligt, ellers kan der opstå brand.
• Flyt produktet minimum 3 m fra det sted, hvor du fyldte tanken, før du starter det.
• Fyld ikke for meget brændstof i brændstoftanken.
• Sørg for, at der ikke er lækager, när du flytter produktet eller brændstofdunken.
• Anbring ikke produktet eller en brændstofdunk på steder med åben ild, gnister eller tændflammer. Sørg for, at der ikke er åben ild i opbevaringsområdet.
• Brug kun godkendte tanke, når du flytter brændstoffet eller sætter det til opbevaring.
• Tøm brændstoftanken før langtidsopbevaring. Overhold lokal lovgivning om bortskaffelse af brændstof.
• Rengør produktet før langtidsopbevaring.
• Fjern kablet fra tændrøret inden opbevaring for at sikre, at motoren ikke starter utilsigtet.

Sikkerhedsinstruktioner for vedligeholdelse

- Hvis du ikke kan justere tomgangshastigheden for at stoppe skæreudstyret, skal du kontakte dit servicecenter. Du må ikke bruge produktet, før produktet er indstillet korrekt eller repareret.

Montering

ADVARSEL: Læs kapitlet om sikkerhed, før du samler produktet.

Sådan monteres huset

1. Tilslut motoren (A) til røret (B) med fire skruer (C). (Fig. 27)

Sådan monteres styret og gashåndtaget

1. Monter styret i styrklemmen på akslen. (Fig. 28)
2. Monter den øverste del af styrklemmen på styret. Sørg for, at klemmen er monteret på styrestangens riflede område. Se illustrationen.
3. Tag selen på, og hæng produktet i ophængskrogen.
4. Foretag en finjustering, så produktet hænger korrekt i selen. (Fig. 29)
5. Spænd skruerne.

Sådan tilsluttes gaskablet og stopkontaktens ledninger

1. Fjern luftfilterdækslet.
2. Monter gaskablet (A) gennem karburatorbeslaget (B). (Fig. 30)
3. Drej kabeljusteringsskruen (C) helt ind i karburatorbeslaget.
4. Sæt kærvfittingen (D) på karburatoren. På dette tidspunkt er det forsænkede hul (E) til kabelfikseringen (F) væk fra kabeljusteringsskruen (C). (Fig. 31)
5. Drej gasspjældsakslen, og træk gaskablet (A) gennem åbningen i kærvfittingen.
6. Sørg for, at kabelfikseringen (F) falder ned i det forsænkede hul.
7. Betjen gashåndtaget nogle gange for at sikre, at det fungerer korrekt.
8. Juster kabeljusteringsskruen (C). a) Sørg for, at stoppet på gasspjældsakslen rører gasspjældsstoppet korrekt.

b) Sørg for, at kabelpositionen holder 1-2 mm mellem kabelfligen (F) og kærvfittingen, när gasreguleringen er trykket helt ind. (Fig. 32)
9. Når gaskablet (A) er justeret korrekt, spændes låsemøtrikken (G).
10. Tilslut stopkontaktens ledninger (H) med stikkene fra motoren. (Fig. 33)
11. Monter luftfilterdækslet.

Sådan monteres en klingebeskyttelse og græsklinge

BEMÆRK: Brug kun godkendt beskyttelse til klinger. Se Tilbehør på side 52

1. Fastgør klingebeskyttelsen/ skæreudstyrbeskyttelsen (A) på akslen, og spænd den med bolten (L). (Fig. 34)
2. Monter medbringeren (B) på den udgående aksel.
3. Drej den udgående aksel rundt, indtil en af medbringernes huller passer sammen med det tilsvarende hul i gearhuset.
4. Sæt läsepinden (C) ind i hullet, så akslen låses.
5. Anbring klingen (D), støtteflangen (G) og støttekoppen (F) på den udgående aksel.
6. Sæt støttekoppen (F) på den udgående aksel med den ikke-flade side mod klingen.
7. Sæt møtrikken (E) i. Anbring topnøglens skaft så så tæt som muligt på klingebeskyttelsen. Møtrikken spændes ved at dreje topnøglen i modsat retning af rotationsretningen. Møtrikken spændes med et moment på 35-50 Nm (3,5-5 kpm). (Fig. 35)

Bemærk: Venstregevind.

Sådan monteres knive og trimmerhoveder

ADVARSEL: Brug kun godkendt beskyttelse til klinger. Se page 52. En defekt beskyttelse kan forårsage personskade.

ADVARSEL: Hvis du benytter produktet med en græsklinge, monteres korrekt styr, klingebeskyttelse og sele først.

ADVARSEL: Hvis du ikke monterer klingerne korrekt, kan det medføre personskade.

1. Sørg for, at den løftede del af medbringeren/støtteflangen går korrekt i indgreb med hullet i midten af knivene.
2. Monter knivene. (Fig. 36)

Sådan monteres beslaget på skæreudstyrets afskærmning

1. Monter beslaget (B) på skæreudstyrets afskærmning (A). (Fig. 37)
2. Monter skruen (C).

Sådan monteres trimmerbeskyttelsen og trimmerhovedet

1. Fastgør beskyttelsen (A) på akslen med boltene (L). Sørg for at bruge den korrekte beskyttelse til det korrekte trimmerhoved. (Fig. 38)
2. Monter medbringerhjulet (B) og støtteflangen (G) på den udgående aksel. (Fig. 39)
3. Drej den udgående aksel rundt, indtil hullet i medbringerhjulet flugter med det tilsvarende hul i gearhuset.
4. Sæt låsepinden (C) ind i hullet, så akslen låses.
5. Drej trimmerhovedet (H) mod uret. (Fig. 40)
6. Adskil ved at udføre proceduren i omvendt rækkefølge.

Sådan monteres transportbeskyttelsen

1. Fastgør transportbeskyttelsen på klingen. (Fig. 41)

Sådan justeres selen

ADVARSEL: Produktet skal altid være sikkert fastgjort til selen. Brug ikke en defekt sele.

1. Tag selen på.
2. Tilslut produktet til selen.
3. Juster selen for at opnå den bedste arbejdsstilling.
4. Tilpas sideremmene, så vægten af produktet fordeles ligeligt på skuldrene. (Fig. 42)
5. Juster selen, indtil skæreudstyret løber parallelt med jorden. (Fig. 43)
6. Lad skæreudstyret berøre jorden let. Juster selebeslaget, så produktet er korrekt afbalanceret. (Fig. 44)

Bemærk: Hvis du bruger en græsklinge, skal den balancere ca. 10 cm /4 tommer over jorden.

Drift

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du betjener produktet.

Brændstof

Sådan bruger du brændstof

BEMÆRK: Dette produkt har en totaktsmotor. Brug en blanding af benzin og totaktsmotorolie. Sørg for at anvende den korrekte mængde olie i blandingen. Forkert forhold mellem benzin og olie kan forårsage beskadigelse af motoren.

Benzin

BEMÆRK: Brug ikke benzin med et oktantal mindre end 90 RON (87 AKI). Det kan forårsage skader på produktet.

BEMÆRK: Brug ikke benzin med en ethanolkoncentration på mere end 10 % (E10). Det kan forårsage skader på produktet.

BEMÆRK: Brug ikke blyholdig benzin. Det kan forårsage skader på produktet.

• Brug altid ny blyfri benzin med et oktantal på minimum 90 RON (87 AKI) og med en ethanolkoncentration på mindre end 10 % (E10).
• Brug aldrig benzin med højere oktantal, hvis du ofte bruger produktet ved et konstant højt motoromdrejningstal.
• Brug altid en blanding af blyfri benzin og olie af god kvalitet.

Totaktsmotorolie

• Brug kun totaktsmotorolie af høj kvalitet, især HUSQVARNA totaktsolie. Brug kun olie til en luftkølet motor.
  • Blandingsforhold 50:1 (2%).
• Olie af lav kvalitet og et højt olie/brændstofforhold kan reducere katalysatorernes levetid.
  • Tal med din forhandler, når du vælger olie.
• Hvis du ikke kan få fat i en totaktsolie fra Husqvarna, kan du også bruge en anden totaktsolie af høj kvalitet, som er beregnet til luftafkølede motorer. Kontakt din forhandler, når du vælger olie.
• Brug ikke en totaktsolie, som er fremstillet til vandafkølede påhængsmotorer. Totaktsolien kaldes undertiden for påhængsmotorolie.

Benzin, liter	Olie, liter
	2% (50:1)
5 0,1
10 0,2
15 0,3
20 0,4

Sådan laver du brændstofblandingen

Bemærk: Brug altid en ren brændstofdunk, när du blander brændstoffet.

Bemærk: Lav ikke en brændstofblanding til mere end 30 dage.

1. Tilføj halvdelen af benzinen.
2. Tilføj al olien.
3. Ryst brændstofblandingen for at blande indholdet.
4. Hæld resten af benzinen i.
5. Ryst brændstofblandingen for at blande indholdet.
6. Fyld brændstoftanken.

Sådan påfylder du brændstof

ADVARSEL: Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet. Før du påfylder brændstof, skal du standse motoren og lade den køle af i nogle minutter.

ADVARSEL: Når du påfylder brændstof, skal du åbne brændstofdækslet langsomt for at udløse uønsket tryk.

ADVARSEL: Når du har påfyldt brændstof, skal du skrue tankdækslet forsigtigt i. Flyt maskinen væk fra påfyldningsområdet og strømmen, før du starter motoren.

• Anvend en brændstofdunk med overløbssikring.
• Sørg for, at området i nærheden af brændstofdækslet er rent. Forureninger i tanken kan medføre driftsforstyrrelser.
• Ryst brændstofdunken, før du fylder brændstofblandingen i brændstoftanken.

Sådan starter og stopper du

Følgende undersøges før start

1. Undersøg produktet for manglende, beskadigede, løse eller slidte dele.
2. Undersøg møtrikker, skruer og bolte.
3. Undersøg trimmerhovedet eller klingen.
4. Undersøg läsemøtrikken. Sørg for, at läsemøtrikken har en minimumlåsekraft på 1,5 Nm (1,1 ft lb). Tilspænd møtrikken til 35-50 Nm (26-36 ft lb).
5. Undersøg luftfilteret.
6. Undersøg gasreguleringsläsen og gashåndtaget.
7. Undersøg stopkontakten.
8. Undersøg produktet for brændstoflækager.

Sådan starter du en kold motor

ADVARSEL: Før du starter produktet, skal du montere hele koblingsdækslet og akslen. En løs kobling kan forårsage personskade. Brug handsker.

ADVARSEL: Flyt produktet væk fra påfyldningsområdet og strømmen. Anbring det på en plan overflade. Sørg for, at ingen genstande rører skæreudstyret.

ADVARSEL: Sørg for, at kun autoriserede personer befinder sig i arbejdsområdet. Ellers kan det medføre risiko for personskade. Sikkerhedsafstanden er 15 m.

1. Sæt stopkontakten i startpositionen.
2. Tryk på brændstofpumpen ti gange. (Fig. 45)
3. Sæt chokerhåndtaget i positionen choker. (Fig. 46)
4. Hold produktet på jorden. Træk snoren langsomt ud med højre hånd, indtil du mærker modstand. Træk hurtigt og kraftigt i startsnoren. Fortsæt, indtil du hører, at motoren starter. (Fig. 47)

Bemærk: Vikl aldrig startsnoren rundt om hånden.

BEMÆRK: Træk ikke hele startsnoren ud. Hold i startsnorens håndtag, när det er trukket helt ud. Hvis disse instruktioner ikke følges, kan motoren tage skade.

1. Sæt chokerhåndtaget i driftsposition, og træk derefter i startsnoren, indtil motoren starter.
2. Træk let i gasreguleringen, og kør med lav omdrejning i 60 sekunder.

ADVARSEL: Rør ikke ved dækslet. Det kan give forbrændinger på huden og forårsage elektrisk stød, hvis

tændhætten er beskadiget. Anvend aldrig et produkt med defekt tændhætte.

Sådan starter du en varm motor

1. Sæt stopkontakten i startpositionen.
2. Tryk på brændstofpumpen ti gange. (Fig. 45)
3. Sæt chokerhåndtaget i driftsposition, og træk derefter i startsnoren, indtil motoren starter.

Sådan stopper du:

- Tryk på stopkontakten for at standse motoren. (Fig. 19)

Sådan betjener du græstrimmeren

BEMÆRK: Sørg for, at du sænker motoren til tomgangshastighed, hver gang du har brugt den. En længere periode med fuld gas uden belastning på motoren kan medføre skader på motoren.

Bemærk: Rengør dækslet på trimmerhovedet, når du fastgør en ny trimmertråd for at undgå vibrationer. Undersøge andre dele af trimmerhovedet, og rengør det, hvis det er nødvendigt.

Generelle arbejdsinstruktioner

ADVARSEL: Vær forsigtig ved skæring i træer, der ligger i spænd. De kan springe tilbage til deres normale position før eller efter skæringen, og kan derfor ramme dig eller produktet og forårsage personskade.

• Ryd en åben plads i den ene ende af arbejdsområdet, og start med at arbejde derfra.
• Bevæg dig i et almindeligt mønster henover arbejdsområdet. (Fig. 48)
• Flyt produktet helt til venstre og højre for at rydde jord i en bredde på 4-5 m med hver drejning.
• Ryd jorden i en længde på 75 m, inden du drejer og går tilbage. Tag brændstofdunken med dig, efterhänden som du bevæger dig fremad.
• Bevæg dig i en retning, hvor du ikke skal over grøfter og forhindringer mere end nødvendigt.
• Bevæg dig i en retning, hvor vinden gør, at afskåret vegetation falder til jorden i det ryddede område. (Fig. 49)
• Gå langs skråninger, ikke op og ned.

Sådan ryddes græs med en græsklinge

1. Hold fødderne adskilt under brug af produktet. Sørg for et godt fodfæste mod jorden.
2. Anbring støttekoppen let mod jorden. Dette forhindrer, at klingen er i kontakt med jorden.
3. Brug en sideværts bevægelse fra højre mod venstre for at opnå en et rent rydningsslag. Lad klingens

venstre side (mellem klokken 8 og 12) udføre skærearbejdet. (Fig. 50)

1. Drej skiven i en vinkel mod venstre, hvis du rydder græs.

Bemærk: Græsset lægger sig let i en linje.

1. Brug en sideværts bevægelse fra venstre til højre for returslaget.
2. Udfør arbejdet rytmisk.
3. Bevæg dig fremad, og sørg for et godt fodfæste mod jorden.
4. Stop motoren.
5. Fjern produktet fra klemmen på selen.
6. Læg produktet på jorden på siden.
7. Opsaml det afskårne materiale.

Sådan rydder du

(Fig. 51)

Sådan opnås de bedste resultater:

• Hold trimmeren, således at trimmerhovedet er lige over jorden.
• Vip trimmerhovedet lidt på skrå.
• Lad enden af trimmerträden ramme jorden omkring genstande

Sådan trimmes græsset

1. Hold trimmerhovedet lige over jorden, og hold det i vinkel. Tryk ikke trimmertråden ned i græsset. (Fig. 52)
2. Reducer længden af trimmertråden med 10-12 cm/4-4,75 tommer.

3. Reducer motorhastigheden for at mindske risikoen for skader på planterne.

4. Brug 80 % gas, när du klipper græs när genstande. (Fig. 53)

Sådan klippes græsset

1. Sørg for, at græstrimmertråden er parallel med underlaget, när du klipper. (Fig. 54)
2. Skub ikke trimmerhovedet ned mod jorden. Jorden og produktet kan blive beskadiget.
3. Lad ikke trimmerhovedet røre jorden konstant, da det kan beskadige trimmerhovedet.
4. Brug fuld gas, når du flytter produktet fra side til side for at klippe græs. Sørg for, at græstrimmertråden er parallelt med jorden. (Fig. 55)

Sådan fejes græsset

Luftstrømmen fra den roterende trimmertråd kan bruges til at fjerne det afskårne græs fra et område.

1. Hold trimmerhovedet og trimmertråden parallelt med jorden og over jorden.
2. Giv fuld gas.
3. Flyt trimmerhovedet fra side til side og fej græsset.

ADVARSEL: Rens trimmerhovedets dæksel, hver gang du monterer en ny trimmertråd for at undgå uligevægt og vibrationer i håndtagene. Efterse også regelmæssigt andre dele af trimmerhovedet, og rens dem om nødvendigt.

Sådan udskiftes trimmerträden

Se sidste side i denne brugsanvisning.

Vedligeholdelse

ADVARSEL: Læs og forstå sikkerhedskapitlet, før du rengør, reparerer eller udfører vedligeholdelse på produktet.

Vedligeholdelsesskema

Sørg for, at du overholder vedligeholdelsesskemaet. Intervallerne er fastlagt baseret på daglig brug af

produktet. Intervallerne er anderledes, hvis du ikke bruger produktet hver dag. Foretag kun vedligeholdelsesarbejde, som beskrevet i denne vejledning. Snak med et godkendt servicecenter vedrørende yderligere vedligeholdelsesarbejde, som ikke er beskrevet i denne vejledning.

Vedligeholdelsesskema Hver dag Ugentligt Månedligt
Rengør de udvendige overflader. √
Rens luftfilteret. Udskift om nødvendigt. √
Kontrollér selen. √
Kontrollér gasreguleringsspærren og gasreguleringen. √
Kontrollér håndtaget og styret. √
Kontrollér stopkontakten. √
Kontrollér skærmene. √
Kontrollér, at klingen er skarp og fri for skader. Monter klingen korrekt i midterstillingen.	√
Kontrollér trimmertråden. √
Kontrollér skæreudstyret, og sørg for, at det ikke roterer i tomgang. √
Kontrollér skæreudstyrets låsemøtrik. √
Kontrollér motoren, tanken og brændstofrørene for lækager. √
Kontrollér klingens transportbeskyttelse. √
Kontrollér møtrikkerne og skruerne. √
Kontrollér startsnorens håndtag og startsnoren. √
Kontrollér vibrationsdæmpningsenhederne. √
Rengør karburatorens udvendige del og tilstødende områder. √
Rengør tændrøret udvendigt. Afmonter det, og kontrollér elektrodeafstanden. Juster afstanden til 0,6-0,7 mm, eller udskift tændrøret. Monter en støjdæmper på tændrøret.		√
Rens kølesystemet. √
Kontrollér smøremidlet til vinkelgearet. Påfyld om nødvendigt. √
Rengør lyddæmperen. √
Kontrollér koblingen, koblingsfjedrene og koblingstromlen. Udskift om nødvendigt delene på et autoriseret serviceværksted.			√
Udfør en kontrol af alle kabler og forbindelser. √
Udskift tændrøret.			√

Sådan justeres karburatoren

Ved tilkøring på fabrikken foretages en grundindstilling af karburatoren. Justering skal udføres af en uddannet fagmand.

Sådan kontrolleres lyddæmperen

ADVARSEL: Brug ikke et produkt med en defekt lyddæmper. Udskift altid en defekt lyddæmper.

ADVARSEL: Risiko for forbrændinger eller brand. Lyddæmpere med katalysatorer bliver meget varme under drift.

ADVARSEL: Brandfare. Lyddæmperen sænker lydniveauet og leder udstødningsgasserne væk fra brugeren. Udstødningsgasserne er varme og kan indeholde gnister.

BEMÆRK: Ved eventuelle skader på gnistfangerskærmen skal det udskiftes. Brug ikke produktet, hvis gnistfangerskærmen på lyddæmperen mangler eller er defekt.

BEMÆRK: Hvis gnistfangerskærmen er blokeret, bliver produktet for varmt. Dette vil beskadige cylinderen og stemplet.

1. Sørg for, at lyddæmperen er intakt.
2. Sørg for, at lyddæmperen er korrekt monteret på produktet.

Sådan justerer du tomgangshastigheden

• Sørg for, at luftfilteret er rent. Skæreudstyret må ikke rotere ved det korrekte omdrejningstal i tomgang.
• Juster tomgangshastigheden med den ledige justerskrue T, som er markeret med et "T".
• Tomgangshastigheden er korrekt, när motoren kører jævnt i alle positioner. Tomgangshastigheden skal

være under den hastighed, hvor skæreudstyret begynder at rotere.

ADVARSEL: Hvis omdrejningstallet i tomgang ikke kan justeres, så skæreudstyret står stille, skal du kontakte din forhandler eller dit serviceværksted. Undlad at bruge produktet, indtil det er blevet korrekt indstillet eller repareret.

1. Drej tomgangsjusteringsskruen med uret, indtil skæreudstyret begynder at rotere.
2. Drej tomgangsjusteringsskruen mod uret, indtil skæreudstyret stopper. (Fig. 56)

Kølesystem

Dette produkt har et kølesystem for at holde driftstemperaturen nede.

Kølesystemet har:

(Fig. 57)

• Ribber på svinghjulet (A)
  • Køleribber på cylinderen (B)
• Cylinderdæksel (C) (leder køleluften mod cylinderen)
  • Lyddæmperplade (D)
• Plade (E)

Sådan rengøres kølesystemet

ADVARSEL: Et snavset eller tilstoppet kølesystem forårsager overophedning. Det forårsager skader på stemplet og cylinderen.

1. Rengør kølesystemets dele med en børste mindst én gang om ugen.

Luftfilter

• Rengør filteret med intervaller på 25 timer. Rengør oftere om nødvendigt.
• Stil chokerhåndtaget i chokerposition. (Fig. 58)

Sådan rengøres luftfilteret

BEMÆRK: Udskift altid et luftfilter, der er beskadiget, meget snavset eller gennemvædet af brændstof.

Hvis du bruger et luftfilter i lang tid, kan det ikke blive fuldstændig rengjort. Udskift luftfilteret med regelmæssige mellemrum.

1. Flyt chokerhåndtaget op for at lukke chokerspjældet.
2. Fjern luftfilterdækslet. (Fig. 59)
3. Fjern filtfilteret og luftfiltret.

4. Slå let på håndfladen med filtfilteret, eller brug luft til at rengøre filtfilteret.

5. Udfør en kontrol af gummipakningens overflade. Udskift filteret på gummitætningen, hvis det er beskadiget.

6. Rens luftfilteret med varmt sæbevand.

BEMÆRK: Sørg for at holde filtfilteret tørt. Vand beskadiger filtfilteret.

1. Brug Husqvarna-totaktsolie til at komme olie på filteret. Sørg for at fjerne overskydende olie, før du sætter luftfilteret på plads.

BEMÆRK: Brug ikke benzin eller olie beregnet til firetaktsmotorer.

1. Udskift luftfilteret, hvis det er for beskidt til at rengøres helt. Udskift altid et beskadiget luftfilter.
2. Rengør også indersiden filterdækslet. Brug trykluft eller en børste.
3. Sørg for, at filteret er tørt, før du sætter det i.

Brændstofffilter

Hvis motoren er ved at køre tør for brændstof, skal du kontrollere, om tankdækslet og brændstofffilteret (A) er blokeret.

(Fig. 60)

Sådan påfører du fedt på vinkelgearet

Sørg for, at vinkelgearet er fyldt 3/4 op med vinkelgearfedt.

(Fig. 61)

Sådan undersøger du tændrøret

BEMÆRK: Brug altid anbefalet tændrørstype. Forkert tændrørstype kan forårsage skader på produktet.

• Undersøg tændrøret, hvis motoren mangler kraft, ikke starter nemt eller ikke fungerer korrekt i tomgangshastighed.
• Sådan mindsker du risikoen for uønsket materiale på tændrørets elektroder, følg disse instruktioner:
  a) Sørg for, at omdrejningstallet i tomgang er indstillet korrekt.
  b) Sørg for, at brændstofblandingen er korrekt.
  c) Sørg for, at luftfilteret er rent.
• Hvis tændrøret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er korrekt, se Tekniske data på side 51. (Fig. 62)
• Udskift tændrøret, när det er nødvendigt.

Sådan files græsknive og græsklinger

1. Fil græsknive og græsklinger med en flad fil.
2. Fil alle ægge på græsknive og -klinger lige meget for at bevare balancen. (Fig. 63)

Fejlfinding

Startfejl
Kontrollér Mulig årsag Løsning
Stopknap Stopposition Sæt stopkontakten i startpositionen.
Starthager Bindende spærhager		Juster eller udskift spærhager.
		Rengør omkring spærhagerne.
		Kontakt en godkendt serviceforhandler.
Brændstoftank Forkert brænd-stoftype.		Tøm den, og brug korrekt brændstof.
Karburator Justering af tomgangsom-drejningstallet.		Indstilling af tomgang gøres med skruen, der er afmærket T.
Gnist (ingen gnist)	Tændrør er be-skidt eller vådt.	Sørg for, at tændrøret er tørt og rent.
	Tændrørets spillerum er forkert.	Rens tændrøret. Kontrollér, at elektrodeafstanden er korrekt. Sørg for, at tænd-røret er monteret med radiostøjdæmpning.
		Se de tekniske data for korrekt elektrodeafstand.
Tændrør Tændrøret er løst.		Spænd tændrøret.

Motoren starter, men bliver ikke ved med at køre
Kontrollér Mulig årsag Løsning
Brændstoftank F	forkert brænd-stoftype.	Tøm den, og brug korrekt brændstof.
Karburator Motoren går ikke korrekt i tomgang.		Kontakt din serviceforhandler.
Luftfilter Tilstoppet luftfilter.		Rens luftfilteret.

• Opbevar udstyr sikkert under transport for at undgå skader og uheld.
• Opbevar produktet og udstyr på et tørt og frostsikkert sted.

• Rengør produktet.

• Udskift eller reparer beskadigede komponenter.

• Brug den korrekte beskyttelsesafdækning til produktet, der ikke bliver fugtigt.
• Opbevar produktet stramt fastspændt under transport.

Tekniske data

	333R Mark II
Motor
Cylindervolumen, cm3	32,6
Omdrejningstal i tomgang, o/min. 3000±300
Anbefalet maks. hastighed, o/min. 9100
Omdrejningstal på udgående aksel, o/min 6700
Maks. motoreffekt iht. ISO 8893, kW/hk ved o/min. 1,0/1,3 ved 7000
Brændstof-/smøresystem
Tændrør NGK BPMR7A/HQT-1
Elektrodeafstand, mm 0,6-0,7
Brændstof-/smøresystem
Benzintankens kapacitet, l/cm3	1,1/1100
Vægt
Vægt, kg 7,2
Støjemissioner7
Lydeffektniveau, målt dB(A) 106,9
Lydeffektniveau, garanteret LWA dB(A) 108
Lydniveauer8
Ækvivalent lydtrykniveau ved operatørens øre, dB(A):
Udstyret med trimmerhoved 96,9
Vibrationsniveauer9
Ækvivalente vibrationsniveauer, en hv,eq
Udstyret med trimmerhoved, venstre/højre styr, m/s2	6,1/6,2

Tilbehør

333R Mark II
Godkendt tilbehør	Type Beskyttelse til	skæreudstyr
Græsklinge/græskniv	Multi 330-2 (∅ 330 2 tænder) 593 70 66-01
	Multi 255-3 (∅ 255 3 tænder) 593 70 66-01
	Græs 275-4 (∅ 275 4 tænder) 593 70 66-01
	Græs 255-4 1" (∅ 255 4 tænder) 593 70 66-01
Trimmerhoved 5	93707601 593 70 66-01
Støttekop Fast -

Husqvarna AB påtager sig det fulde ansvar for formålet med denne erklæring: Benzindreven trimmer og/eller buskrydder, platform(e) GZ32B, som repræsenterer model(ler) Husqvarna 333R Mark II, med serienumre fra 2019 og frem. Platformsnummer og modelnummer er tydeligt angivet i klartekst på typeskiltet sammen med året efterfulgt af serienumre.

Formålet med den erklæring, der er beskrevet ovenfor, er i overensstemmelse med kravene i rådets direktiver:

• af den 17. maj 2006 "angående maskiner" 2006/42/EF

- af den 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU.

- af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF.

- af den 8. juni 2011 angående "begrænsning af anvendelsen af visse farlige stoffer" 2011/65/EU.

I overensstemmelse med bilag V er de erklærede lydværdier angivet på brugsanvisningens tekniske datablad.

TÜV Rheinland LGA Products GmbH Tillystrasse 2, D-90431 Nuernberg, Tyskland, 0197 har udført en frivillig afprøvning på vegne af Husqvarna AB med opnåelse af AM 50447165 - overensstemmelsesattest iht. Rådets maskindirektiv 2006/42/EF. Attesten gælder for alle produktionssteder og oprindelseslande, som angivet på produktet. Den leverede græstrimmer og/eller buskrydder stemmer overens med det eksemplar, der har gennemgået afprøvningen.

Husqvarna AB, Huskvarna, Sverige, 2019-09-16

P.M.d.u=

Pär Martinsson, udviklingschef (autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation)

INNHOLD

Innledning....54

Sikkerhet....55

Montering....59

Bruk....61

Vedlikehold.... 63

Feilsøking.... 66

(Fig. 7) Bruk kraftige, sklisikre støvler.

(Fig. 12) Pumpe (blære).

- Ikke bruk et produkt med skadet verneutstyr. Hvis produktet er skadet, må du kontakte et godkjent servicesenter.

Gassregulatorsperre

ADVARSEL: Ikke bruk en sele med en hurtigutløsermekanisme det er feil på.

Slik fester og fjerner du låsemutteren

Merk: Kontroller at du ikke kan vri på läsemutteren for hånd. Bytt ut mutteren dersom nylonbelegget ikke har en motstand på minst 1,5 Nm. Låsemutteren må skiftes etter at den har vært skrudd på ca. 10 ganger.

Skjæreutstyr

ADVARSEL: Les kapittelet om sikkerhet før du monterer produktet.

Slik monterer du hovedenheten

1. Koble motoren (A) til røret (B) med fire skruer (C). (Fig. 27)

Slik monterer du styret og gasshåndtaket

1. Monter styret til styreklemmen på riggrøret. (Fig. 28)
2. Monter den øvre delen av styreklemmen på styret. Kontroller at klemmen monteres på det riflete området på styret. Se illustrasjonen.
3. Ta på selen og heng produktet i opphengskroken.
4. Foreta en siste justering for å sikre at produktet er i en behagelig stilling når det henger i selen. (Fig. 29)
5. Trekk til skruene.

Slik kobler du til gassvaieren og stoppbryterledningene

1. Fjern luftfilterdekselet.
2. Før gassvaieren (A) gjennom forgasserbraketten (B). (Fig. 30)
3. Skru justeringshylsen (C) helt inn i forgasserbraketten.
4. Sett spordelen (D) på forgasseren. På dette tidspunktet er fordypningen (E) for vaierenden (F) vendt bort fra justeringshylsen (C). (Fig. 31)
5. Drei forgasserkammen, og før gassvaieren (A) gjennom sporet i spordelen.
6. Kontroller at vaierenden (F) faller på plass i fordypningen.
7. Betjen gassregulatoren noen ganger for å sikre at den fungerer slik den skal.
8. Juster vaierjusteringshylsen (C).
   a) Kontroller at stopperen på forgasserkammen berører gasstoppen på riktig måte.

b) Kontroller at vaierstillingen sørger for at det er 1–2 mm mellom vaierenden (F) og spordelen när gassregulatoren er trykt helt inn. (Fig. 32)
9. Når gassvaieren (A) er riktig justert, trekker du til läsemutteren (G).
10. Koble stoppbryterledningene (H) til kontaktene fra motoren. (Fig. 33)
11. Monter luftfilterdekselet.

Slik monterer du klingebeskyttelse og gressklinge

ADVARSEL: Hvis du bruker produktet med en gressklinge, installerer du først korrekt styre, bladbeskyttelse og sele.

ADVARSEL: Hvis du ikke installerer klingene riktig, kan det føre til skade.

ADVARSEL: Produktet må alltid være riktig festet til selen. Ikke bruk en defekt sele.

Merk: Hvis du bruker en gressklinge, må den være i balanse ca. 10 cm over bakken.

Bruk

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet.

Drivstoff

Bruke drivstoff

OBS: Dette produktet har en totaktsmotor. Bruk en blanding av bensin og totaktsmotorolje. Pass på å bruke riktig mengde olje i blandingen. Feil forhold mellom bensin og olje kan føre til skade på motoren.

Bensin

OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON (87 AKI). Dette kan skade produktet.

OBS: Ikke bruk bensin med mer enn 10 % etanolkonsentrasjon (E10). Dette kan skade produktet.

OBS: Ikke bruk blyholdig bensin. Dette kan skade produktet.

ADVARSEL: Før du starter produktet, må du montere hele koplingsdekselet og riggrøret. Løs clutch kan forårsake skade. Bruk hansker.

OBS: Ikke trekk ut hele startsnoren. Hold startsnorhåndtaket när den er helt trukket ut. Hvis du ikke fölger disse instruksjonene, kan det føre til skade på motoren.

ADVARSEL: Ikke ta på dekselet. Du kan brenne huden og få elektrisk støt hvis tennplugghetten er skadet. Bruk aldri et produkt med en skadet tennplugghette.

Slik starter du en varm motor

Slik rydder du gress med en gressklinge

Slik skifter du trimmertråd

Se siste side i denne bruksanvisningen.

Vedlikehold

ADVARSEL: Ikke bruk et produkt som har defekt lyddemper. Skift alltid ut en defekt lyddemper.

OBS: Ved eventuelle skader på gnistfangernettet må det byttes ut. Ikke bruk et produkt hvis gnistfangernettet på lyddemperen mangler eller er defekt.

OBS: Hvis gnistfangernettet er blokkert, blir produktet for varmt. Dette vil føre til skade på sylnderen og stempelet.

1. Kontroller at lyddemperen ikke er skadet.
2. Kontroller at lyddemperen er festet til produktet på riktig måte.

Slik justerer du tomgangsturtallet

Kjølesystemet har følgende:

(Fig. 57)

• Vifteskovler på svinghjulet (A)
- Kjøleflenser på sylinderen (B)
- Sylinderdeksel (C) (leder kjøleluften over sylinderen)
• Lyddemperplate (D)
- Plate (E)

Hvis motoren ikke får tilstrekkelig drivstofftilførsel, må du sikre at drivstofftanklokket eller drivstofffilteret (A) ikke er tilstoppet. (Fig. 60)

- Skift tennpluggen när det er nødvendig.
