V6540X2 - στεγνωτήριο NEFF - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Στεγνωτήριο συμπύκνωσης
Μάρκα	Neff
Μοντέλο	V6540X2
Μέγιστη χωρητικότητα φόρτωσης	8 kg
Ενεργειακή κλάση	Β (εκτίμηση)
Διαστάσεις (Υ x Π x Β)	85 cm × 60 cm × 60 cm
Καθαρό βάρος	Περίπου 50 kg
Ηλεκτρική τροφοδοσία	230 V, 50 Hz, 16 A
Προγράμματα στεγνώματος	Βαμβακερά, συνθετικά, ευαίσθητα, γρήγορο, κ.λπ.
Ειδικές λειτουργίες	Καθυστέρηση έναρξης, τέλος κύκλου με αντιτσαλάκωμα
Επίπεδο θορύβου	65 dB (A)
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός του φίλτρου χνουδιών και του συμπυκνωτή
Ασφάλεια	Ασφάλεια παιδιών, αυτόματη διακοπή, προστασία από υπερθέρμανση
Ανταλλακτικά και δυνατότητα επισκευής	Πίνακας ελέγχου, πόρτα, τσιμούχα πόρτας, μεντεσές, μπροστινό πάνελ
Γενικές πληροφορίες	Οδηγίες χρήσης και επισκευής διαθέσιμες σε πολλές γλώσσες

Συχνές ερωτήσεις - V6540X2 NEFF

Πώς να αλλάξετε την τσιμούχα της πόρτας του στεγνωτηρίου Neff V6540X2;

Για να αλλάξετε την τσιμούχα της πόρτας, αποσυνδέστε τη συσκευή και αφαιρέστε τη θήκη προϊόντων, τον πίνακα ελέγχου, την πόρτα και το κάλυμμα βάσης. Χρησιμοποιήστε ένα πλαστικό εργαλείο για να αφαιρέσετε το σφιγκτήρα και στη συνέχεια το μανσέτο. Τοποθετήστε τη νέα τσιμούχα με αντίστροφη σειρά. Συμβουλευτείτε τις οδηγίες για πλήρεις λεπτομέρειες.

Ποια είναι η χωρητικότητα στεγνώματος του V6540X2;

Η μέγιστη χωρητικότητα φόρτωσης είναι 8 kg για τα προγράμματα βαμβακερών και συνθετικών.

Πώς να καθαρίσετε το φίλτρο χνουδιών;

Ανοίξτε την πόρτα, αφαιρέστε το φίλτρο που βρίσκεται στο κάτω μέρος του ανοίγματος, αφαιρέστε τα χνούδια με το χέρι ή με ηλεκτρική σκούπα, και στη συνέχεια ξεπλύνετέ το με χλιαρό νερό αν χρειαστεί. Στεγνώστε το καλά πριν το τοποθετήσετε ξανά.

Τι να κάνω αν το στεγνωτήριο δεν ξεκινά;

Ελέγξτε ότι η συσκευή είναι συνδεδεμένη, η πόρτα είναι καλά κλειστή, το φίλτρο είναι καθαρό και η δεξαμενή νερού δεν είναι γεμάτη. Εάν το πρόβλημα επιμένει, συμβουλευτείτε τις οδηγίες ή επικοινωνήστε με την εξυπηρέτηση πελατών.

Πώς να αντικαταστήσετε τον πίνακα ελέγχου;

Αποσυνδέστε τη συσκευή και αφαιρέστε τη θήκη προϊόντων. Ξεβιδώστε τις βίδες του πίνακα, τραβήξτε τον προς τα αριστερά και ανασηκώστε τον. Αποσυνδέστε τους συνδέσμους αν χρειαστεί. Τοποθετήστε τον νέο πίνακα με αντίστροφη σειρά.

Το στεγνωτήριο κάνει μη φυσιολογικό θόρυβο, τι να κάνω;

Ελέγξτε ότι η συσκευή είναι επίπεδη και τα πόδια είναι σταθερά. Βεβαιωθείτε ότι δεν έχει σφηνωθεί ξένο αντικείμενο στο τύμπανο. Εάν ο θόρυβος επιμένει, μπορεί να πρόκειται για πρόβλημα ρουλεμάν ή ιμάντα· καλέστε έναν επαγγελματία.

Πώς να αδειάσετε τη δεξαμενή νερού συμπύκνωσης;

Τραβήξτε τη δεξαμενή που βρίσκεται στο πάνω μέρος της συσκευής, αδειάστε την σε έναν νεροχύτη και στη συνέχεια τοποθετήστε την ξανά. Βεβαιωθείτε ότι έχει κουμπώσει καλά.

Ποια είναι τα διαθέσιμα προγράμματα;

Τα προγράμματα περιλαμβάνουν: Βαμβακερά, Συνθετικά, Ευαίσθητα, Γρήγορο 30 λεπτά, Αθλητικά, κ.λπ. Συμβουλευτείτε τις οδηγίες για την πλήρη λίστα.

Πώς να ενεργοποιήσετε την ασφάλεια παιδιών;

Πατήστε το πλήκτρο 'Ασφάλεια παιδιών' (που συμβολίζεται με ένα λουκέτο) για 3 δευτερόλεπτα για να κλειδώσετε τα πλήκτρα. Για απενεργοποίηση, επαναλάβετε την ίδια ενέργεια.

Μπορώ να επισκευάσω μόνος μου το στεγνωτήριο;

Ναι, ορισμένες επισκευές όπως η αντικατάσταση της πόρτας, της τσιμούχας ή του πίνακα ελέγχου είναι δυνατές εάν ακολουθήσετε τις οδηγίες της συσκευής. Τηρήστε τις οδηγίες ασφαλείας, ειδικά την αποσύνδεση της συσκευής και τη χρήση γαντιών.

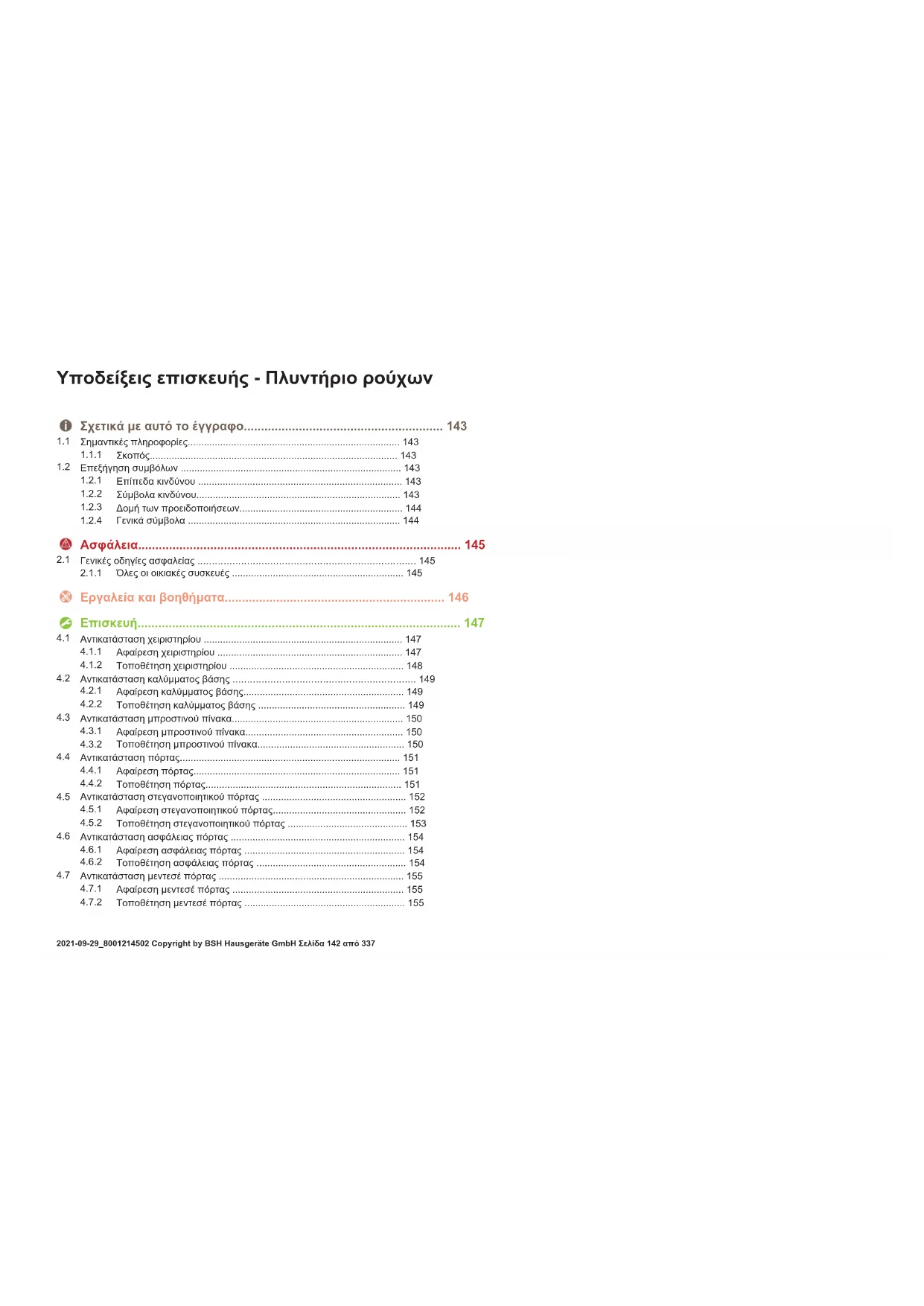

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ V6540X2 NEFF

1 Σχετικά με αυτό το έγγραφο. 143

1.1 143

1.1.1 143 1.2 Εισαγωγή 143 1.2.1 Επίπεδα κινδύνου 143 1.2.2 143 1.2.3 Αποφυγή των προβλημάτων 144 1.2.4 144

Ασφάλεια 145

2.1 Γενικές οδηγίες ασφαλείας 145

2.1.1 Οδηγίες για οικιακές συσκευές 145

Εργαλεία και βοηθήματα. 146

4.1 Αντικατάσταση χειριστηρίου 147

4.1.1 Αφαίρεση χειριστηρίου 147 4.1.2 Τοποθέτηση χειριστηρίου 148

4.2 Αντικατάσταση καλύμματος βάσης

4.2.1 Αφαίρεση καλύμματος βάσης 149 4.2.2 Τοποθέτηση καλύμματος βάσης 149

4.3 Αντικατάσταση προστατευτικού πίνακα 150

4.3.1 Αφαίρεση προστατευτικού πίνακα 150 4.3.2 Τοποθέτηση προστατευτικού πίνακα 150

4.4 Αντικατάσταση προστασίας 151

4.4.1 Αφαίρεση πλάκας 151 4.4.2 Τοποθέτηση πλάκας 151

4.5 Αντικατάσταση στεγανοποιητικής ταινίας 152

4.5.1 Αφαίρεση στεγανοποιητικής ταινίας 152 4.5.2 Τοποθέτηση στεγανοποιητικής ταινίας 153

4.6 Αντικατάσταση ασφάλειας πλάκας 154

4.6.1 Αφαίρεση ασφάλειας πλάκας 154 4.6.2 Τοποθέτηση ασφάλειας πλάκας 154

4.7 Αντικατάσταση βεντιλέ πλάκας 155

4.7.1 Αφαίρεση βεντιλέ πλάκας 155 4.7.2 Τοποθέτηση βεντιλέ πλάκας 155

Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτό το έγγραφο προορίζεται για τον αναγνώστη που επιθυμεί να εκτελέσει την επισκευή του οχήματός του, σύμφωνα με τους κανόνες οικολογικού σχεδιασμού (από 03/2021). Περιέχει πληροφορίες για την αντικατάσταση ορισμένων εξαρτημάτων, συμπεριλαμβανομένων των πληροφοριών κινδύνου. Για περαιτέρω ερωτήσεις, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές που οφείλονται σε επισκευές που εκτελούνται λανθασμένα.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η ένδειξη προειδοποίησης προειδοποιεί για την επικινδυνότητα του κινδύνου.

Eπιτέδο Πποείδοτοηης Σημασια
KINΔYNOΣ	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.
ΠρOEΙΟΝΟΗΕ	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.
ΠρΟΣOXH	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.
ΠρΟΣOXH1	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα Κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που υποδεικνύουν τον τύπο του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου εμφανίζονται σε αυτό το έγγραφο:

Σύβολo κινδύνου Σημαία
!	Γενικό προεῖδοῦτοῦπό μήνυμα
9	Κινδύνος αἰώνηλεκτρίκη τάση
	Κινδύνος εκρηξης
	Κινδύνος κωψίμαος

ΣΧΕΤΙΚΑ ΜΕ ΑΥΤΟ ΤΟ ΕΓΓΡΑΦΟ

Σύμβολο κινδύνου Σημασία
	Κινδύνος αὐνθλιρής
	Κινδύνος ατό κατές επιφάνεις
	Κινδύνος ατό οχυρό μαγνηπό τεδίο
	Κινδύνος ατό μη ονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται σε αυτό το έγγραφο:

Γεν. σύμβολο Σημασία
i	Tautotoinon μiaς εἰδικής συμβουλής (κειρένου ἡ/και γραρικών)
1	Tautotoinon μiaς εἰδικής συμβουλής (μόνο κειρένου)
	Tautotoinon συνδέσου ἡ εκταδευτικόβιντεο
	Tautotoinon απαραίπητων εργαλείων
	Tautotoinon απαραίπητων προύτοθεσεών
	Tautotoinon μiaς συνθήκης (αν ..., κατότιν ...)
	Tautotoinon αποτελεματος
Evapξητατοτοιοήσενός πλήκτρου ἡ κούμτιού
[00123456] Tautotoinon εόνς κωδικόμου	ανταλλακτικό
Kataδασταση Tautotoinon εμφανιζόμεου κειρεύων/ παραθύρου (στην έθόνη τής συακεύης)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφάλειας

2.1.1 Οικιακή χρήση

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών

Τα μέρη αυτά σε επαφή με ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! Αποσυνδέστε την τροφοδοσία τουλάχιστον 60 δευτερόλεπτα πριν από την έναρξη της εγκατάστασης. Μετά την εγκατάσταση πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή τους κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές ακμές

Φοράτε προστατευτικά γάντια.

Κίνδυνος ζημιάς κατά την εγκατάσταση, συντήρηση, αντικατάσταση προβληματικών εξαρτημάτων ή κινούμενων μερών

Φορέστε προστατευτικά υποδήματα. Αφαιρέστε τα βαριά αέρια από πάνω. Μην προχωράτε έργα του παιδιού στα κινούμενα έργα.

Κίνδυνος για την ασφάλεια της λειτουργίας της συσκευής

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

Μην αγγίζετε τους συνδετήρες των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ovopouaia Ανητομερειες Eikόνες
Βοήθητικό εργαλείο [15000155]	Εργαλείο λυούματος πλασικών τμημάτων
Καταβίδι Torx T20 με τρύτα [00340764]	100 mm, για βίδες με καπίλα
Ροτόκλείδo [15000441]	Ροτόκλείδo 20 - 100 Nm
Πλακέ καταβίδι [00340854]	Λεπίδα 3,5 mm x 0,6 mm x 100 mm, Προστατευτική μόνωση 1000 V AC
Πλακέ καταβίδι [00340855]	Λεπίδα 5,5 mm x 1,0 mm x 125 mm, Προστατευτική μόνωση 1000 V AC
Μυτοταμτίδο, γιννίαιό [00341269]	Μηκος 200 mm
Καφτάκι [00342182]	Μηκος: 200 mm

Ovopouaia Ελπομερίεις Eikóves
Συνδυαστικό κλεδίδι (Γερμανοτολύγωνο) [00340811]	Noúμερο κλεδίδιου (Γερμανοτολύγωνο) 10°mm, M6
Combination wrench [00340814]	Noúμερο κλεδίδιου (Γερμανοτολύγωνο) 13°mm, M8
Συνδυαστικό κλεδίδι (Γερμανοτολύγωνο) [00340817]	Noúμερο κλεδίδιου (Γερμανοτολύγωνο) 17 mm, M10
Συνδυαστικό κλεδίδι (Γερμανοτολύγωνο) [15000459]	Noúμερο κλεδίδιου (Γερμανοτολύγωνο) 16°mm, M10

ΕΜΙΟΚΕΥΝ

4.1 Αντικατάσταση χεριστηρίου

Ρουστόδεση:

Η συσκευή είναι ασφαλισμένη από την προηγούμενη προσωπική συσκευή. Εξασφαλίστε πρόσβαση του νουματίου.

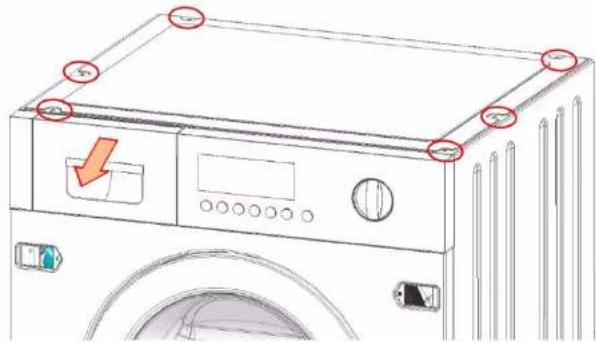

4.1.1 Αφαίρεση χεριστηρίου

1. Αφαιρέστε το συμπιεστή. 2. Αφαιρέστε τις βίδες στον ειδικό χώρο εργασίας μέχρι την τελευταία.

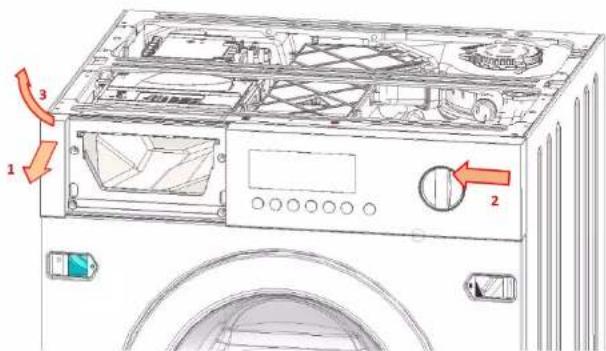

1. Τραβήξτε ελαφρώς προς τα έξω το χεριστήρι στην αριστερή πλευρά (1).
2. Τραβήξτε ελαφρώς το χεριστήρι προς τα αριστερά (2).
3. Αφαιρέστε το χειριστήριο προς τα κάτω και προς τα επάνω (3).

4.1.2 Τοποθέτηση χειροτηρίου

Εγκαταστήστε την αντίθετη πλευρά.

ΕΜΠΛΟΚΗ

4.2 Αντικατάσταση καλύμματος βάσης

Ρουτέγες:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού.

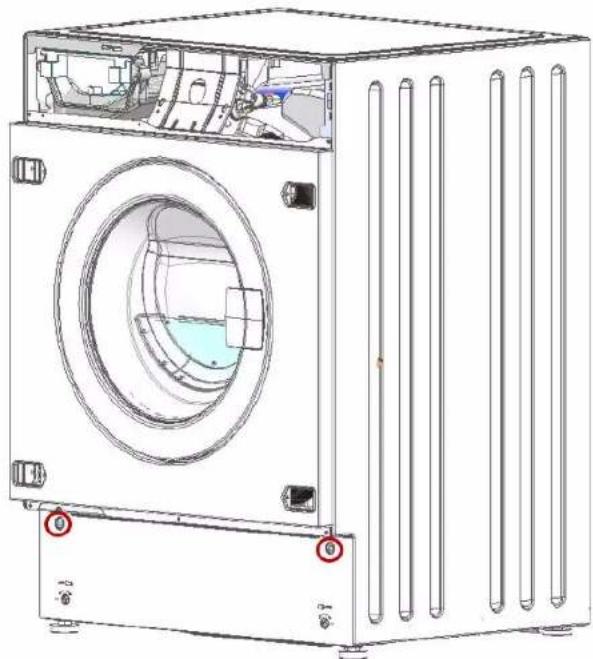

4.2.1 Αφαίρεση καλύμματος βάσης

1. Αφαιρέστε τις βίδες.

1. Αφαιρέστε το κάλυμμα βάσης, περιστρέφοντάς το προς τα κάτω.

4.2.2 Τοποθέτηση καλύμματος βάσης

Εγκαταστήστε τη μονάδα στην αντίθετη πλευρά.

ΕΜΠΛΟΚΗ

4.3 Αντικατάσταση προστατευτικού πίνακα

Ρουτέγες:

Η οικεία είναι ασφαλής από την προστασία. Η οικεία είναι ασφαλής από την πυρκαγιά. Έχει αφαιρεθεί ο συναρπαστικός. Το χειροποίητο έχει διατηρηθεί. Η πόρτα έχει αφαιρεθεί. Έχει διατηρηθεί η στεγανότητα. Το κάλυμμα βασικά έχει αφαιρεθεί.

4.3.1 Αφαίρεση μπροστινού πίνακα

1.

ΠΡΟΣΟΧΗ

Κίνδυνος από τα ηλεκτρικά μέρη! Κρατήστε τα μέρη μακριά από τα παιδιά. Απαραίτητα τα έργα από τα παιδιά.

ΠΡΟΣΟΧΗ!

Κίνδυνος από τα εξαρτήματα γρατσουνιάς χαράς βίου!

Σημάδεψε μέρη της συσκευής στην οικία του πλάνου, π.χ. σαλόνι. Αποφύγετε τα εξαρτήματα από μόνον.

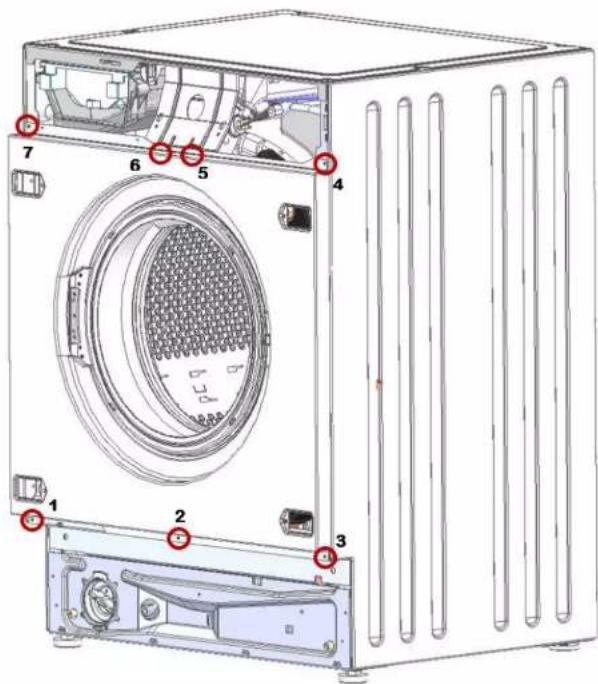

Αφαιρέστε τις βίδες με την παρακάτω σειρά (1-2-3-4-5-6-7).

2. Αφαίρεση του μπροστινού πίνακα.

4.3.2 Τοποθέτηση του μπροστινού πίνακα

Εγκαταστήστε την τάση

ΕΠΙΣΚΕΥΗ

4.4 Αντικατάσταση πόρτας

Ρουθμίστε:

Οι οδηγίες αυτές πρέπει να τηρούνται για την προστασία του περιβάλλοντος.

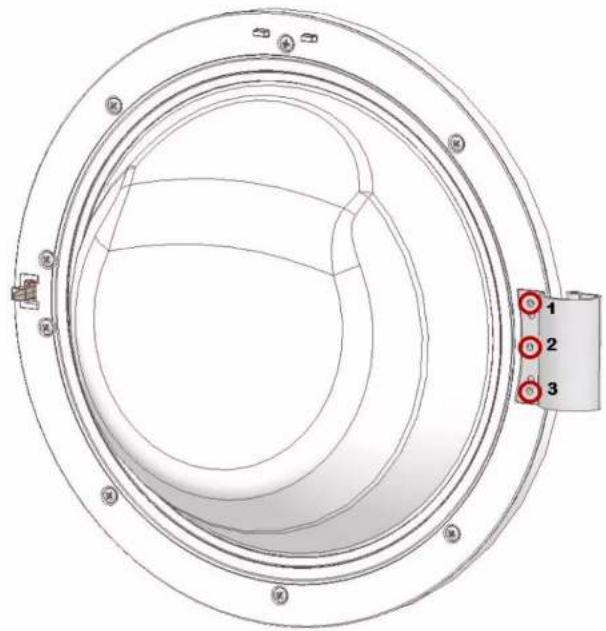

4.4.1 Αφαίρεση πράξης

Αφαιρέστε τις τρεις βίδες

4.4.2 Τοποθέτηση πόρτας

Εγκαταστήστε τη μονάδα αντίθετα.

ΕΠΙΣΚΕΥΗ

4.5 Αντικατάσταση στεγανωτικού πορτάς

Αφαιρέστε το προστατευτικό κάλυμμα!

Τραυματισμοί από κινητά μέρη

Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση ελαίων και λιπών!

Τραυματισμοί από λάδια και λίπη.

Απορρίψτε τα απόβλητα από το μηχάνημα.

Κίνδυνος από τα απόβλητα λιπών και ελαίων!

Ζημιά σε άλλα προϊόντα ή συσκευές στο σπίτι του τελικού χρήστη. π.χ. δανεικά.

Αφαιρέστε τα εξαρτήματα από τον σωλήνα.

Πούλβεθ:

Η οικεία είναι αστούντεινη αντήρηξη προφοράς. Η οικεία είναι αστούντεινη αν το νερό είναι πολύ ζεστό.

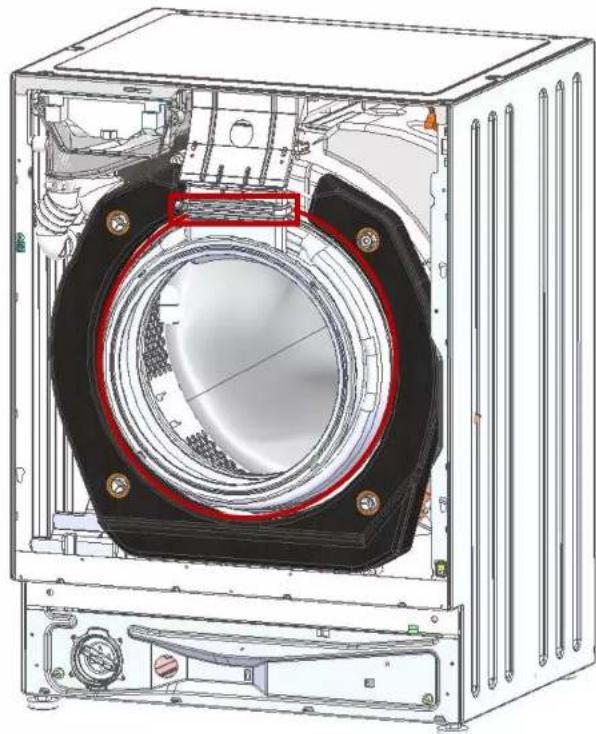

4.5.1 Απαίρεση οτεγανωτικού προστάτη

Κίνδυνοι από τον σωλήνα γαντιά χαλαρώστε βίδα.

Τραυματισμός από αιχμηρά τμήματα.

Αφαιρέστε τα εξαρτήματα από τον σωλήνα.

Κίνδυνος από τα εξαρτήματα χαλαρώστε βίδα.

Σημείωση: Αφαιρέστε τη σύνδεση από την οικία του πελάτη, π.χ. δαντό.

Αφαιρέστε τα εξαρτήματα από τον σωλήνα.

1. Αφαιρέστε το συρματόσχοινο. 2. Αφαιρέστε το χειριστήριο (δύο βίδες εξάγωνες και τέσσερις βίδες στην πλάκα διανομέα). 3. Αφαιρέστε τη βίδα. 4. Αφαιρέστε το κάλυμμα βάσης.

5.

ΠΡΟΣΟΧΗ!

Κίνδυνος κατάρρευσης!

Η επισκευή της οικείας πρέπει να πραγματοποιηθεί σε κατάλληλη εργασία. Χρησιμοποιήστε μόνο πλαστικά εργαλεία για την αντικατάσταση του δακτυλίου ταχύτητας.

Αφαιρέστε το κάλυμμα του θαλάμου τύπου με πλακίδια επεξεργασίας.

6. Αφαιρέστε την προστατευτική μεμβράνη.

ΕΜΠΟΔΙΟ

7. Απελευθερώστε τη σύνδεση ή τη θύρα από το σωλήνα τεχνολογίας.

1. Αφαιρέστε τον δικτυωτό στερέωσης της θύρας από τη βασική κεφαλή (7 mm καρυδάκι).
2. Αφαιρέστε τη θύρα.

4.5.2 Τοποθέτηση στεγανωτικού παρεμβύσματος

Εγκαταστήστε το με την αντίθετη σειρά.

ΕΜΠΟΔΙΟ

4.6 Αντικατάσταση ασφάλειας πόρτας

Ρουτίνες:

Η οικιακή συσκευή δεν πρέπει να χρησιμοποιείται χωρίς προστασία.
