INSTRUKCJA OBSŁUGI V6540X2 NEFF

Oznaczenie poziomów niebezpieczeństwa .......................................227

Ogólne informacje dotyczące bezpieczeństwa...............................................229

Demontaż panelu obsługowego .......................................................231

Wymiana ściany przedniej............................................................................234

Demontaż ściany przedniej..............................................................234

Montaż ściany przedniej ..................................................................234

Montaż zawiasu drzwi .....................................................................239 Wskazówki naprawy-Pralka 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona226z337Informacje dotyczące dokumentu

1.1 Ważne informacje

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021). Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach. W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzial- ność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wska- zówek naprawczych.

1.2 Objaśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa po- ziom ryzyka. Symbol Znaczenie NIEBEZPIECZEŃSTWO Bezpośrednio zagrażające niebezpie- czeństwo, które przy niezachowaniu od- powiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń. OSTRZEŻENIE Prawdopodobieństwo wystąpienia niebez- pieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń. WAŻNE Prawdopodobieństwo wystąpienia niebez- pieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obra- żeń. UWAGA! Ostrzeżenie dot. możliwości powstania szkody materialnej. Tabela1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli: Symbole ostrzegawcze Znaczenie Ogólne ostrzeżenie Niebezpieczeństwo od napięcia elektrycz- nego Ryzyko wybuchu Informacje dotyczące dokumentu 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona227z337Symbole ostrzegawcze Znaczenie Ryzyko obrażeń (rozcięć) Ryzyko zmiażdżenia Ryzyko oparzenia Silne pole magnetyczne Promieniowanie nie-jonizujące Tabela2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę. NIEBEZPIECZEŃSTWO Typ i źródło ryzyka!! Konsekwencje zignorowania.

Środki ochronne. Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka. NIEBEZPIECZEŃSTWO Ryzyko porażenia prądem, ze względu na elementy będące pod na- pięciem! Zagrożenie życia poprzez porażenie prądem

Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji: Symbol Znaczenie Identyfikacja specjalnej wskazówki (tekst lub grafika) Identyfikacja prostej wskazówki (tylko tekst) Identyfikacja linku do pliku wideo Identyfikacja narzędzi Identyfikacja wstępnych warunków Identyfikacja warunku (jeżeli) Identyfikacja rezultatu Start Identyfikacja przycisku [00123456] Identyfikacja numeru materiału Status Identyfikacja wyświetlanego tekstu / ko- munikatu (na wyświetlaczu) Tabela3: Ogólne symbole Informacje dotyczące dokumentu 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona228z337Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem! ¡ Błędna naprawa części elektrycznych może spowodować porażenie prądem elek- trycznym! ¡ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej. ¡ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami nor- my VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania. Ryzyko zranienia o ostre krawędzie! ¡ Używać rękawic ochronnych. Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy ¡ Stosować obuwie ochronne. ¡ Zabezpieczyć ciężkie elementy przed upadkiem. ¡ Nie dotykać ruchomych elementów podczas pracy urządzenia. Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia! ¡ Używać tylko oryginalnych części zamiennych. Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)! ¡ Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi. Bezpieczeństwo 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona229z337Narzędzia i pomoce techniczne Przeznaczenie Detale Zdjęcia Narzędzie pomocni- cze [15000155] Narzędzie do poluzowania pla- stikowych części Śrubokręt typu Torx T20 z gniazdem [00340764] 100mm, do wkrętów z trzpie- niem zabezpieczającym Klucz dynamome- tryczny [15000441] Klucz dynamometryczny 20 - 100 Nm Śrubokręt z koń- cówką płaską [00340854] Końcówka 3,5mm x 0,6mm x 100mm, izolacja ochronna 1000V AC Śrubokręt z koń- cówką płaską [00340855] Końcówka 5,5mm x 1,0mm x 125mm, izolacja ochronna 1000V AC Szczypce wydłużo- ne, wygięte [00341269] Długość 200 mm Szczypce z nożami bocznymi [00342182] Długość: 200mm Przeznaczenie Detale Zdjęcia Klucz płasko-oczko-

[00340811] Rozmiar klucza 10ºmm, M6 Combination wrench [00340814] Rozmiar klucza 13ºmm, M8 Klucz płasko-oczko-

[00340817] Rozmiar klucza 17mm, M10 Klucz płasko-oczko-

[15000459] Rozmiar klucza 16ºmm, M10 Narzędzia i pomoce techniczne 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona230z337Naprawy

4.1 Wymiana panelu obsługowego

WAŻNE Ostre krawędzie obudowy! Rany cięte

Zawsze używaj rękawic ochronnych. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Panel meblowy został zdemontowany.

4.1.1 Demontaż panelu obsługowego

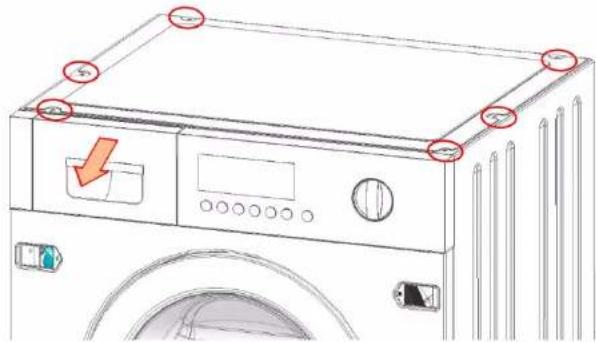

1. 1. Wyjąć szufladę na detergent.

2. Wykręcić śruby z górnej pokrywy i zdemontuj ją.

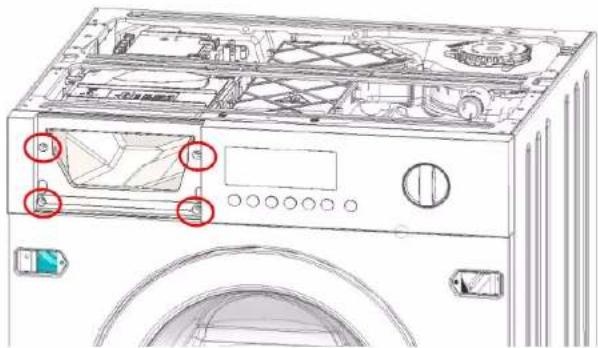

2. Wykręcić śruby panelu obsługowego (1-2-3-4).

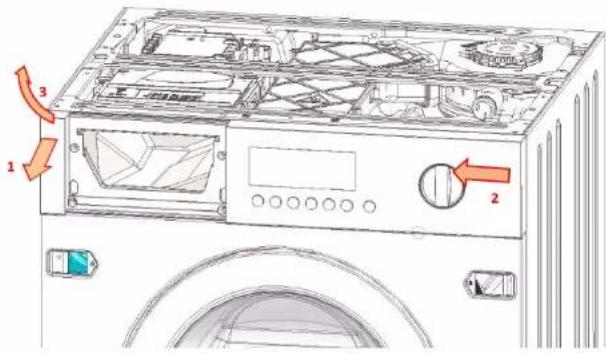

Naprawy 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona231z3373. 1. Chwycić panel obsługowy rękami z lewej i prawej strony.

2. Lekko wyciągnąć panel obsługowy z lewej strony (1).

3. Lekko popchnąć panel obsługowy w lewo (2).

4. Zdemontować panel obsługowy, pociągając go do przodu a następnie do góry

4.1.2 Montaż panelu obsługowego

Montaż w odwrotnej kolejności. Naprawy 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona232z3374.2 Wymiana pokrywy dolnej Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.

4.2.1 Demontaż pokrywy dolnej

2. Zdjąć pokrywę dolną przez pochylenie jej do dołu.

4.2.2 Montaż pokrywy dolnej

Montaż w odwrotnej kolejności. Naprawy 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona233z3374.3 Wymiana ściany przedniej Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Dozownik detergentu został wyjęty. Panel obsługowy został zdemontowany. Drzwi zostały zdemontowane. Została wyjęta uszczelka drzwiczek. Pokrywa dolna została zdemontowana.

4.3.1 Demontaż ściany przedniej

WAŻNE Ostre krawędzie obudowy! Rany cięte

Zawsze używaj rękawic ochronnych.

WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem. UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkal- nego, np. podłogi.

Zabezpieczyć część przed spadnięciem. Wykręcić śruby w podanej kolejności (1-2-3-4-5-6-7).

2. Zdjąć panel przedni.

4.3.2 Montaż ściany przedniej

Montaż w odwrotnej kolejności. Naprawy 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona234z3374.4 Wymiana drzwi Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.

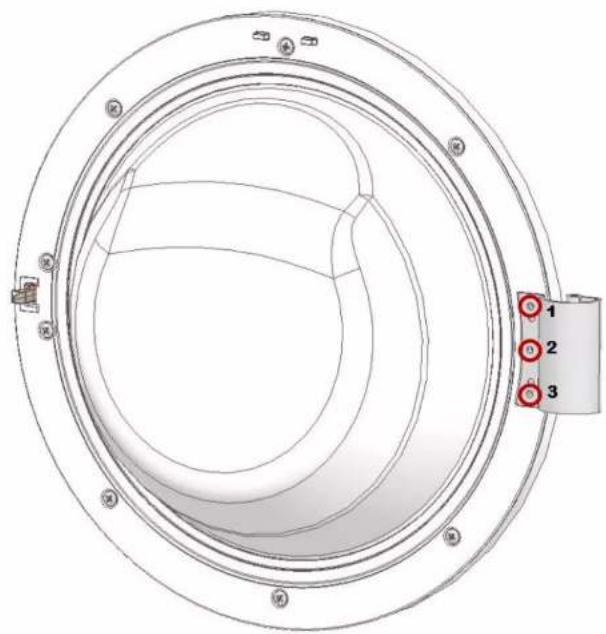

4.4.1 Demontaż drzwi

Wykręcić trzy śruby.

Montaż w odwrotnej kolejności. Naprawy 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona235z3374.5 Wymiana uszczelki drzwi WAŻNE Ostre krawędzie obudowy! Rany cięte

Zawsze używaj rękawic ochronnych. WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem. UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalne- go, np. podłogi.

Zabezpieczyć część przed spadnięciem. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.

4.5.1 Demontaż uszczelki drzwi

WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem. UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalne- go, np. podłogi.

Zabezpieczyć część przed spadnięciem.

1. Wyjąć szufladę na detergent.

2. Wyjąć panel obsługowy (dwie śruby po prawej stronie i cztery śruby w strefie do-

4. Zdjąć pokrywę dolną.

UWAGA! Niebezpieczeństwo uszkodzenia powierzchni! Użycie nieodpowiednich narzędzi może porysować powierzchnię urządzenia.

Do wymiany pierścienia naprężającego używać tylko plastiko- wych narzędzi. Wyjąć pierścień naprężający z kołnierza, używając plastikowego narzędzia.

6. Zdjąć panel przedni.

Naprawy 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona236z3377. Zwolnić łącznik kołnierza z kanałem suszarki.

8. Zdjąć pierścień mocujący uszczelki na plastikowej rurze (klucz nasadowy 7 mm)

4.5.2 Montaż uszczelki drzwi

Montaż w odwrotnej kolejności. Naprawy 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona237z3374.6 Wymiana blokady drzwi Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.

4.6.1 Demontaż blokady drzwi

1. Otworzyć drzwiczki przednie.

UWAGA! Niebezpieczeństwo uszkodzenia powierzchni! Użycie nieodpowiednich narzędzi może porysować powierzchnię urządzenia.

Używać tylko plastikowych narzędzi. Wyjąć sprężynę i wypchnąć uszczelkę.

3. Wykręcić śruby blokady drzwiczek.

4. Zwolnić blokadę drzwi.

5. Wyjąć linkę otwierającą do góry z prowadnicy.

6. Odłączyć złącze kabla.

4.6.2 Montaż blokady drzwi

Blokada drzwiczek musi się znajdować w poprawnej pozycji w celu za- pewnienia możliwości awaryjnego otwarcia drzwiczek urządzenia.

Montaż w odwrotnej kolejności. Naprawy 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona238z3374.7 Wymiana zawiasu drzwi WAŻNE Odsłonięty zawias! Zmiażdżenie / uwięzienie palca

Nie wkładać rąk pod zawiasy.

Zawsze używaj rękawic ochronnych. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Panel meblowy został zdemontowany. Dozownik detergentu został wyjęty. Panel obsługowy został zdemontowany. Drzwi zostały zdemontowane. Została wyjęta uszczelka drzwiczek. Ściana przednia została zdemontowana.

4.7.1 Demontaż zawiasu drzwi

1. Wykręcić dwie śruby.

2. Wyjąć zawias drzwiczek.

4.7.2 Montaż zawiasu drzwi
