GEBRUIKSAANWIJZING V6540X2 NEFF

Reparatie informatatie - Wasmachine

1.1 Belangrijke informatie 59

1.1.1 Doel 59
1.2 Verklaring van symbolen 59
1.2.1 Gevarenniveauaus.. 59
1.2.2 Gevarensymbolen 59
1.2.3 Structuur van de waarschuwingen 60
1.2.4 Algemene symbolen 60

Veiligheid 61

2.1 Algemene veiligheidsinstructies 61

2.1.1 Alle huishoudelijke apparaten 61

Gereedschappen en hulpmiddelen 62

Reparatie. 63

4.1 Bedieningspaneel verwangen 63

4.1.1 Bedieningspaneel verwijderen 63
4.1.2 Bedieningspaneel monteren 64

4.2 Sokkelklep verrangen 65

4.2.1 Sokkeldlep verwijderen 65
4.2.2 Sokkelklep monteren 65

4.3 Frontpaneel verwangen 66

4.3.1 Frontpaneel verwijderen 66
4.3.2 Frontpaneel monteren 66

4.4 Deur verwangen 67

4.4.1 Deur verwijderen 67
4.4.2 Deur monteren 67

4.5 Deurafdichting verrangen 68

4.5.1 Deurafdichting verwijderen 68
4.5.2 Deurafdichting monteren 69

4.6 Deurslot verrangen 70

4.6.1 Deurslot verwijderen 70
4.6.2 Deurslot monteren 70

4.7 Deurscharnier verrangen 71

4.7.1 Deurscharnier verwijderen 71
4.7.2 Deurscharnier monteren 71

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische abweidungen die einen individie geben van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een gestandaardiseerde structuur.

GEVAAR

Soort gevaar en bron van het gevaar!

Mogilje经营活动于他不被他行之，

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderden wordt gewaarschuwd. De maatregel om het gez vaar te vermiinden wordt vermeld.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst/ster (in het display van het apparatusat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijkke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparations aan elektrische componenten konnen tot een elektrische schok leiden!
  Koppel het apparaat minstens 60 seconden los het stroomnet voordat u met de werkzaamheden begint.
  Laat na de reparatie eeneiligkeitstest conform VDE 0701 of de landspecifieke regelinge uitvoeren.

Gevaar voor letsel aan scherpe randen!

Draag veiligheidshandschoenen.

Beknellsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

Draag veiligheidsschoenen.
- Beveilig zware componenten gegen vallen.
Steeke gen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werkking van het apparaat!

Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!
Raak de modules met inbegrip van de aansluitingen en geleiderbanen Niet aan.

Gereedschappen en hulpmiddelen

Benaming Details	Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Torr T20 schroe- vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Momentseutel [15000441]	Momentseutel 20 - 100 Nm
Sleufschroeven-draaier [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, Beschermende isolatie 1000 V AC
Sleufschroeven-draaier [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, Beschermende isolatie 1000 V AC
Naaldtang, gebo-gen [00341269]	Lenghte 200 mm
Zijsnijlang [00342182]	Lenghte: 200 mm

Benaming Details	Afbeeldingen
Ring-steeksleutel [00340811]	Maat 10°mm, M6
Combination wrench [00340814]	Maat 13°mm, M8
Ring-steeksleutel [00340817]	Maat 17 mm, M10
Ring-steeksleutel [15000459]	Maat 16°mm, M10

Reparatie

4.1 Bedieningspaneel verwangen

VAOORZICHTIG

Scherpe randen aan de behuizing!

Sijlletsel

Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieening afgehaald.
Behuizingsfront is verwijderd.

4.1.1 Bedieningspaneel verwijderen

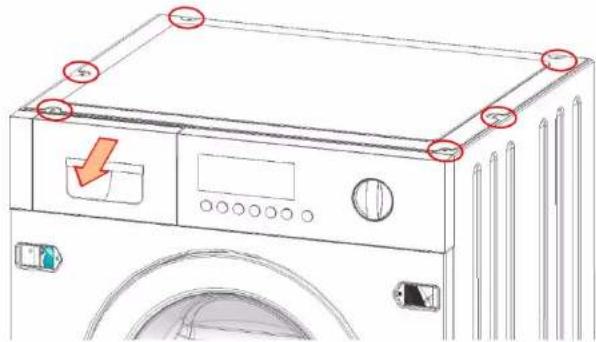

1. 1. Verwijder de wasmiddellade.
2. Verwijder de schroeven aan het metalen bovenblad en het bovenblad zichl.

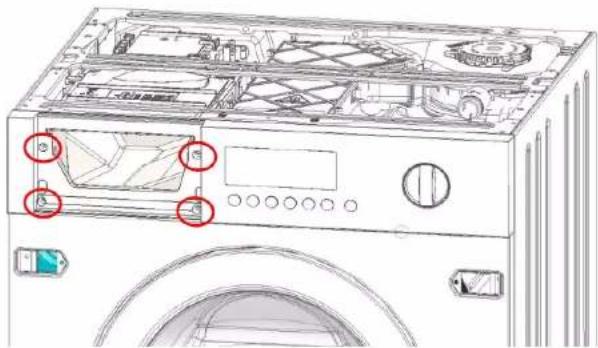

1. Verwijder de schroeven aan het bedieningspaneel (1-2-3-4).

Reparatie

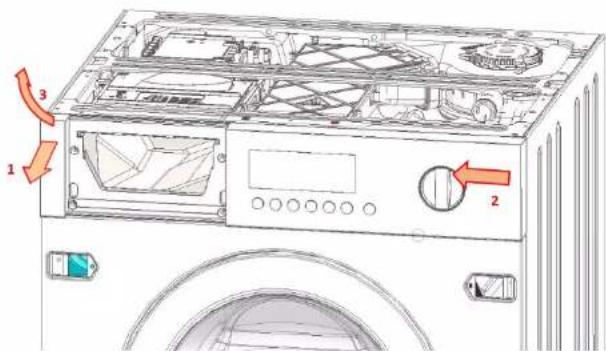

3.1. Pak het bedieningsspaneel met de handen aan de linker- en rechterkant beet. 2. Trek het bedieningsspaneel er aan de linkerkant (1) een stukjeuit.
3. Duw het bedieningspaneel eiets不断增强 (2). 4. Til het bedieningspaneel aan voren en omhoog (3).

4.1.2 Bedieningspaneel monteren

Monteer in omgeekerde volgorde.

Reparatie

4.2 Sokkelklep verrangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.

4.2.1 Sokkelklep verwijden

1. Verwijder schroeven.

1. Verwijder de sukkelklep door de klep waar beneden te draaien.

4.2.2 Sokkelsep monteren

Monteer in omgekeerde volgorde.

Reparatie

4.3 Frontpaneel verrangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Wasmiddellade is verwijderd.
Bedieningspaneel is verwijderd.
Deur is verwijderd.
Deurafdichting is verwijderd.
Sokkeldlep is verwijderd

4.3.1 Frontpaneel verwijderen

Verwijder de schroeven in de volgende volgorde (1-2-3-4-5-6-7).

1. Verwijder het frontpaneel.

4.3.2 Frontpanel monteren

Monteer in omgekeerde volgorde.

Reparatie

4.4 Deur verwangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.

4.4.1 Deur verwijderen

Verwijder de drie schroeven.

4.4.2 Deur monteren

Monteer in omgekeerde volgorde.

Reparatie

4.5 Deurafdichting verrangen

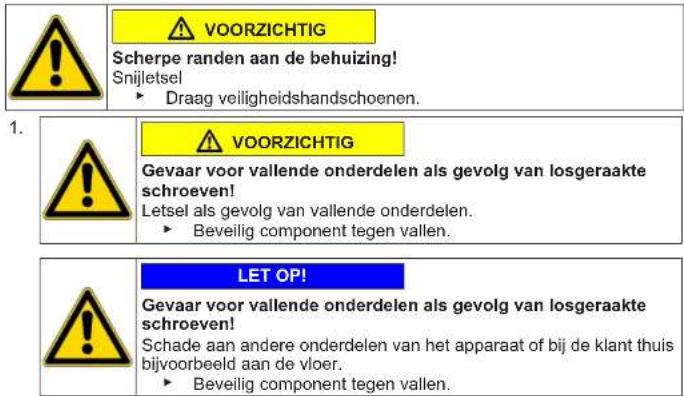

VOORZICHTG

Scherpe randen aan de behuizing!

Spiiletsel

Draag veiligheidshandschoenen.

VOORZICHTIG

Gevaar voor valende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klantTHIS bij-. Voorbeerd aan de vloer.

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieening afgehaald.

4.5.1 Deurafdichting verwijdersen

VOORZICHTIG

Gevaar voor valende onderdelen als gevolg van losgeraakte

schroeven!

tsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderdelen van het apparatus of bij de klant thusi bij

voorbeeld aan de vloer

1. Verwijder de wasmiddellade.

2. Verwijder het bedieningspaneel (twee schroeven aan de rechterkant en vier schroeven aan het dispensersergedeel).

3. Verwijder de deur.
4. Verwijder de sokkelklep.

LET OP!

Gevaar voor beschadigd oppervlak!

Het apparataopoppvliak kan krassen oplopen als verkeerde gereedschappen worden gebruikt.

• Gebruik uitsluitend kunststoff gereedschappen om de spanninge te verrangen.

Haal de spanning met een kunststof gereedschap van de affding aan het frontpaneel af.

1. Verwijder het frontpaneel.

Reparatie

1. Haal de verbinding van de afdichting met de droogkanaal los.

1. Verwijder de bevestigingsring van de afdichting aan kunststof kuip (7 mm steek-sleutel)
2. Verwijder de afdichting.

Monteer in omgekeerde volgorde.

Reparatie

4.6 Deurslot cervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.

4.6.1 Deurslot verwijderen

1. Open de frontdeur.

2.

LET OPI

Gevaar voor beschadigd oppervlak!

Het apparataopoppvlak kan krassen oplopen als verteerde gereedschappen worden gebruikt.

Gebruik uitsluitend kunststof gereedschappen.

Verwijder de veer en druk de afdichting weg.

1. Verwijder schroeven aan het deurslot.
2. Maak het deurslot los.
3. Noodontgrendeling omhoog ut de geleiding verwijderen.
4. Haal de kabelstekker los.

4.6.2 Deurslot monteren

Het deurslot moet in de juiste positie worden bevestigd om te waarbor-gen dat de deuropeningsfunctie in geval van noood werk.

Monteer in omgekeerde volgorde.

Reparatie

4.7 Deurscharnier verrangen

A VOORZICTHIG

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers
Steek uw vingers Niet in het scharniergedeelte.
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Behuizingsfront is verwijderd.
Wasmiddellade is verwijderd.
Bedieningspaneel is verwijderd.
Deur is verwijderd.
Deurafdichting is verwijderd.
Frontpaneel is verwijderd.

4.7.1 Deurscharnier verwijderen

1. Verwijder det twee schroeven.

2. Verwijder het deurscharnier.

Monteer in omgeekerde volgorde.
