V6540X2 - сушилня NEFF - Безплатно ръководство за потребителя

Тип продукт	Сушилня с кондензация
Марка	Neff
Модел	V6540X2
Максимален капацитет на зареждане	8 кг
Енергиен клас	B (оценка)
Размери (В x Ш x Д)	85 см × 60 см × 60 см
Нетно тегло	Около 50 кг
Електрическо захранване	230 V, 50 Hz, 16 A
Програми за сушене	Памук, синтетика, деликатни, бърза и др.
Специални функции	Отложен старт, край на цикъла анти-намачкване
Ниво на шум	65 dB (A)
Поддръжка и почистване	Редовно почистване на филтъра за косми и кондензатора
Сигурност	Детска безопасност, автоматично изключване, защита от прегряване
Резервни части и ремонтопригодност	Контролен панел, врата, уплътнение на вратата, панта, преден панел
Обща информация	Ръководство за употреба и ремонт налично на няколко езика

Често задавани въпроси - V6540X2 NEFF

Как да смените уплътнението на вратата на сушилнята Neff V6540X2 ?

За да смените уплътнението на вратата, изключете уреда и извадете контейнера за препарати, контролния панел, вратата и основния капак. Използвайте пластмасов инструмент, за да отстраните скобата, след това маншета. Монтирайте новото уплътнение в обратен ред. Вижте ръководството за пълни подробности.

Какъв е капацитетът на сушене на V6540X2 ?

Максималният капацитет на зареждане е 8 кг за програмите памук и синтетика.

Как да почистите филтъра за косми ?

Отворете вратата, извадете филтъра в долната част на отвора, отстранете космите на ръка или с прахосмукачка, след това го изплакнете под топла вода, ако е необходимо. Изсушете го добре, преди да го поставите обратно.

Какво да направите, ако сушилнята не стартира ?

Проверете дали уредът е включен, вратата е добре затворена, филтърът е чист и резервоарът за вода не е пълен. Ако проблемът продължава, вижте ръководството или се свържете с отдела за следпродажбено обслужване.

Как да смените контролния панел ?

Изключете уреда и извадете контейнера за препарати. Развийте винтовете на панела, издърпайте го наляво и го повдигнете. Ако е необходимо, изключете конекторите. Монтирайте новия панел в обратен ред.

Сушилнята издава необичаен шум, какво да правя ?

Проверете дали уредът е нивелиран и краката са стабилни. Уверете се, че няма чужд предмет в барабана. Ако шумът продължава, може да има проблем с лагер или ремък; обадете се на професионалист.

Как да източите резервоара за кондензационна вода ?

Издърпайте резервоара, разположен в горната част на уреда, изпразнете го в мивката и го поставете обратно. Уверете се, че е добре щракнат.

Какви програми са налични ?

Програмите включват: Памук, Синтетика, Деликатни, Бърза 30 мин, Спорт и др. Вижте ръководството за пълния списък.

Как да активирате детската безопасност ?

Натиснете бутона 'Детска безопасност' (изобразен с катинар) за 3 секунди, за да заключите бутоните. За деактивиране извършете същото действие.

Мога ли да ремонтирам сам сушилнята ?

Да, някои ремонти като подмяна на врата, уплътнение или контролен панел са възможни, ако следвате инструкциите в ръководството. Спазвайте указанията за безопасност, особено изключване на уреда и носене на ръкавици.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ V6540X2 NEFF

Оьи симвовл 3начениe
I	Иденифцшагае на спесиален съет(Tekst И/пли Графика)
I	Иденифцшагае на постс съет (самоTekst)
I	Иденифцшагае на врьда Кьм Виdeoурк
I	Иденифцшагае на необхочимite Истру金融市场
I	Иденифцшагае на необхочимite поедарочни у鞘ковia
If	Иденифцшагае на у鞘ковie (ako ...,Тогаа...)
-	Иденифцшагае на рeshунтAT
[Стар] Iденифцшагае на клиочни бухон
[00123456] Iденифцшагае на Каталожен Homep
Статус Iденифцшагае на по��азаняTekst/празорец (на диспега на урEDA)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• При риск при ремонт, включване на електрически компоненти, могат да доведат до токов удар
• Изключете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа. След монтажа трябва да се провери за безопасност съгласно VDE 0701 и в съответствие с изискванията за страната на производителя

Риск от нараняване от остри ръбове!

Носете предпазни ръкавици

Риск от прищипване по време на ремонт, подръжка, отстраняване на неизправности и проверка на движещи се компоненти

Носете защитни обувки. Закрепете тежките компоненти, така че да не падат. Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда! - Използвайте само оригинални резервни части. Риск от повреда на електростатично чувствителни компоненти (ESD)! Не докосвайте модулите, включително връзки и проводници тип.

Инструменти и помощни средства

посочае Рожаховский Историческая Помоцени Состу- М ent [15000155]	Инстумен 3а разхлобанe на падимасов частn
Отberека Торх Т20 С OTВОР [00340764]	100 Мm, за виHTове сPreдпа- зен УдФТ
Динамометричeн Клоч [15000441]	Динамометричeн Клоч 20- 100 Nm
Плеса OTberека [00340854]	Врьх 3,5mm x 0,6 mm x 100 mm, 3ашита изозаши- 1000 V AC
Плеса OTberека [00340855]	Врьх 5,5mm x 1,0mm x 125 mm, 3ашита изозаши- 1000 V AC
Клеси с млоб们- ни челюсти, по- ытл [00341269]	Дылжина 200 MM
Клеси рeshачи [00342182]	Дылжина: 200 MM

посочаhe Пордабости Изобрахения
Комбийниан Клич [00340811]	raechnia Клич 10°mm, M6
Combination wrench [00340814]	raechnia Клич 13°mm, M8
Комбийниан Клич [00340817]	raechnia Клич 17 mm, M10
Комбийниан Клич [15000459]	raechnia Клич 16°mm, M10

Ремонт

4.1 Смяна на контролната платка

Отворете ръбовете на корпуса.

Нараняване при пръскане

Носете предпазни ръкавици.

Издирване:

Уредът е изключен от захранването. Уредът е изключен от водопроводната мрежа. Мебелният план е свален.

4.1.1 Сваляне на контролния панел

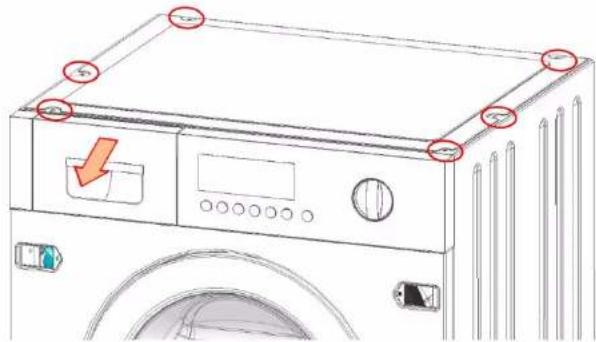

1. Свалете уплътнението за предния панел.
2. Отстранете винтовете на металния работен плот, както и групата винтове.

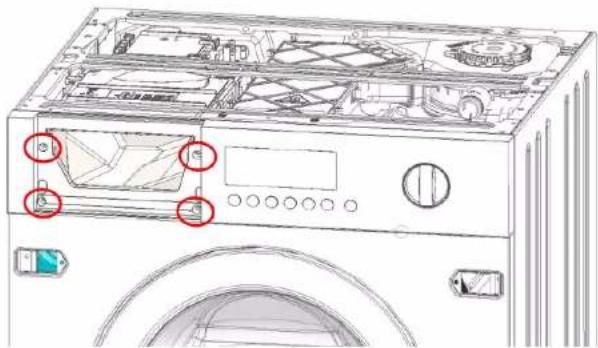

1. Отстранете винтовете на контролния панел (1-2-3-4).

Ремонт

3.1. Хванете здраво контролния панел с ръце, отворете го по посока на стрелката.

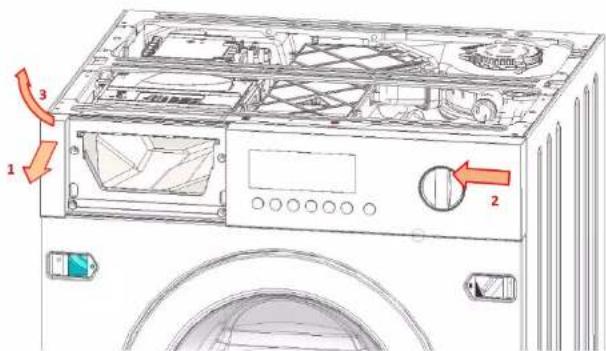

1. Наклонете контролния панел навътре (1).
2. Натиснете контролния панел навътре (2).
3. НОБУНХЕ Те контролна направа нагоре (3).

4.1.2 Монтиране на контролната
