NAVODILA ZA UPORABO V6540X2 NEFF

Opasnost za sigurnost/rad uredajal

Koristite samo originale rezervne dijelove.
Opasnost od ostecenja elektrostaticki osjetljivih sastavnih rijelova (ESD)!
Nemojte dodirivati module,ukljuucujuci prikljucke i rute vodiča.

Alatipomagala

Oznaka Pojedinost	Slike
Pomoćni alat [15000155]	Alat za otpušanje plastičnih di-jelova	JUILL
Odvijač Torx T20 s provrtom [00340764]	100 mm, za vijke sa sigurnos-nim klinom	●-●
Moment ključ [15000441]	Moment ključ 20 - 100 Nm
Odvijač s utorom [00340854]	Nož 3,5 mm x 0,6 mm x 100 mm, zašitna izolacija 1000 V AC	●-●-●
Odvijač s utorom [00340855]	Nož 5,5 mm x 1,0 mm x 125 mm, zašitna izolacija 1000 V AC	●-●-●
Kljësta s iglenim nosom, kutni uzo-rak [00341269]	Duljina 200 mm	●-●-●
Kljësta za boćno rezanje [00342182]	Duljina: 200 mm	●-●-●

4.1.1 Uklanjanje upravlajcke poce

1. 1. Uklonite Iadicu za deterdžent.
2. Uklonite vijke na metalnoj radnoj ploci i oav j posljednji.

1. Uklonite vijke supravljačke pošć (1-2-3-4).

Popravak

3.1.Uhvatite upravljaacku plocu rukama s lijeve i is desne strane.

1. Malo izvucite upravljaacku plocu s lijeve strane (1).
2. Malo gurnite upravljacku plocu ulijevo (2).
3. Podignite upravljačku ploču naprijed i prema gore (3).

4.1.2 Postavljanje upravljačke ploce

1.2.1 Urovne nebezpečenstva

4.1.1 Odstranjevanje nadzome plošće 287
4.1.2 Namestitev nadzorne plošće 288

4.2 ZamenjavaPokrova podstavka 289

4.2.1 OdstranjevanjePokrova podstavka 289
4.2.2 NamestitevPokrova podstavka 289

4.3 Zamenjava sprednje plošče 290

4.3.1 Odstranjevanie sprednje plošće 290
4.3.2 Namestitev sprednje plošče 290

4.4.1 Odstranjevanie vrat 291
4.4.2 Namestitev vrat 291

4.5 Zamenjata tesnila vrat 292

4.5.1 Odstranjevanje tesnila vrat 292
4.5.2 Namestitev tesnila vrat 293

4.6.1 Odstranjevanje varovala vrat 294
4.6.2 Namestitev varovala vrat 294

4.7 Zamenjava tecaja vrat 295

4.7.1 Odstranjevanje tečaja vrat 295
4.7.2 Namestitev tecaja vrat.. 295

V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
ANEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjiše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
	Nevarnost zaradi elektrčne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetènga polja
	Nevarnost zaradi neionizirajočega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

NEVARNOST

Vrsta in vir nevarnostil

Morebitne posledice ob neupostevanju nevarnosti/opozorila.

Ukrepi in prepovedi za preprecevanje nevarnosti.

V naslednjemprimeru je prikazano opozorilo, ki opozjara pred elektrichnim udarom za radi delov pod napetostjo. Naveden je ukrup za preprecevanje nevarmosti.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Smrt zaradi elektricega udara

Izkliučite aparate iz elektríne nega omrežja vsaj 60 sekund pred zašetkom popravil.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednjii splošni simboli:

Splošni symbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedillo)
	Identifikacija povezave na video vadnico

Splošni symbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (çe ..., potem ...)
	Identifikacija rezultata
Začetak identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija príkazanega besedila/da	kna (na zaslunu aparata)

Preglednica 3: Splosni symboli

Varnost

2.1 Splośna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost elektricega udara zaradi delov pod napetostjo!

• Napake zaradi popravil elektricih component lahko povzrocijo elektrici udar!
• Aparat izkljucite iz elektricnega omreza vsaj 60 sekund pred zaćekom del
• Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpis, ki veljajo za posamezno državo.

Nevarnost poskodzaradi ostrih robov!

• Uporabljajte zašcitne rokavice.

Nevarnost zmeckanin med popravili, vzdrezvanjem, odpravljanem tezav ali servisom zaradi tezkih in premikajocih se component

• Uporablajte zašcitne Čevljne
  Tezke componente zavarujte pred padanjem.
  Delov telesa ne vystavljaite v premikajoce se componente.

Tveganje za varnost/delovanje aparata!

• Uporabljajte le originalne nadomestne dele.
  Tveganje poskodb elekrostaticno obcutljivih component (ESD)!
  Ne dotikajte se modulov, vklučno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov	JUILL
Izvjac Torx T20 z izvirtno [00340764]	100 mm, za vijake z varnostnim zatićem	-
Momentni kliguc [15000441]	Momentni kliguc 20-100 Nm
Plošcati zvjac [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zašcitna izolacija 1000 V AC	-
Plošcati zvjac [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zašcitna izolacija 1000 V AC	-
Igličaste klešće, za-krivljene [00341269]	Dolžina 200 mm	-
Klešće za boćno re-zanje [00342182]	Dolžina: 200 mm	-

Oznaka Podrobnosti Slike
Kombinirani ključ [00340811]	Velikost ključa 10°mm, M6
Combination wrench [00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ [00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ [15000459]	Velikost ključa 16°mm, M10

Popravilo

Aparat je odklopjen iz omreznepaposti.
Aparat je odklopljen iz vira vode.
Pohistvena fronta je bila odstranjena.

4.1.1 Odstranjevanje nadzorne plošće

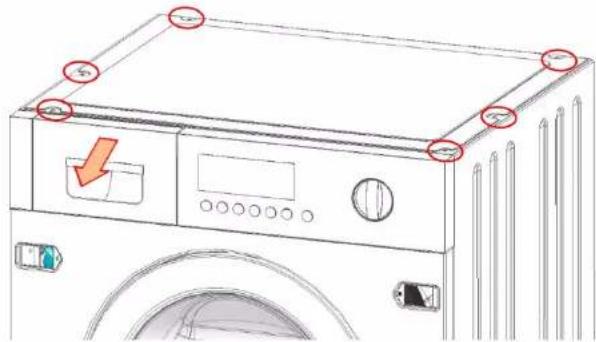

1. 1. Odstranite predalcek za detergent.
2. Odstranite vijake na kovinski delovni povrsini in tudi tega.

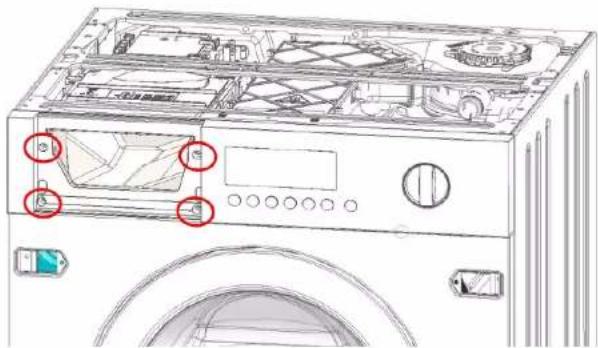

1. Odstranit evjake na nadzorni plošč (1-2-3-4).

Popravilo

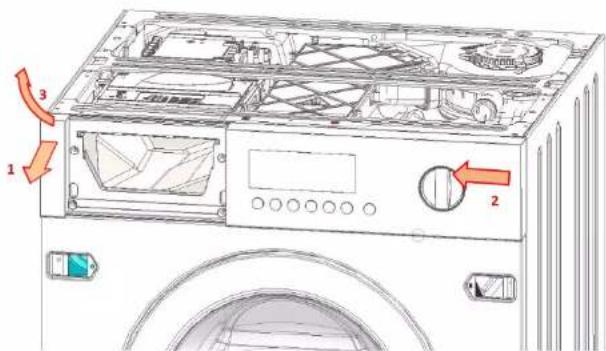

3.1. Primate nadzorno ploščo z rokama na levi in desni strani.

1. Nekoliko izvlecite nadzomo plošćo na levi strani (1).
2. Nekoliko potisnite nadzorno plosco v levo (2).
3. Povlecite nadzorno plošco naprej in navzgor (3).

4.1.2 Namestitev nadzorne plošće

• Namestite v obratnem vrstnem redu.

Popravilo

4.2 ZamenjavaPokrova podstavka

Zahteva:

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopljen iz vira vode.

4.2.1 OdstranjevanjePokrova podstavka

1. Odstranite vijake.

1. OdstranitePokrov podstavka tako, da ga zavritle navzdol.

4.2.2 NamestitevPokrova podstavka

• Namestite v obrtnem vrstnem redu.

Popravilo

4.3 Zamenjava sprednje plošće

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.
Predalcek zadetergent je bil odstranjen.
Nadzoma ploścā je bila odstranjena.
Vrata so bila odstranjena.
Tesnilo vrat je bilo odstranjeno.
Pokrov podstavka je bil odstranjen.

4.3.1 Odstranjevanje sprende plošće

PREVIDNO

Osti robovi ohisja!

Ureznine

Uporabljaje zaščitne rokavice.

1.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!
oskodbe zaradi padajocih delov.
- Komponento zašcitite pred padcem.

POZOR!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
- Komponento zaščilite pred padcem.

Odstranite vijake v naslednjem vrstnem redu (1-2-3-4-5-6-7).

1. Odstranite sprednjo plošćo.

4.3.2 Namestitev sprende plošće

• Nastestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava vrat

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.

4.4.1 Odstranjevanje vrat

Odstranite tri vijake.

4.4.2 Namestitev vrat

• Namestite v obrtnem vrstnem redu.

Popravilo

4.5 Zamenjava tesnila vrat

PREVIDNO

Ostri robovi ohisjal

Uporablajte zašcitne rokavice.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

• Komponento zašcitite pred pacdem.

POZOR!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščilite pred padcem.

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.

4.5.1 Odstranjevanje tesnila vrat

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.

• Komponento zascitite pred padcem.

POZOR!

Nevarnost padajoch delov zaradi zrahlanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašcitite pred padcem.

• Odstranite predalcek za detergent.

• Odstranite nadzorno plosco (dva vijaka na desni strani in stiri vijake na strani prekata).
• Odstranite vrata.
• OdstranitePokrov podstavka.

POZOR!

Tveganje poskodb povrsine!

ovrsina aparata se lahko ob uporabi napacnih orodij poskoduje.
- Za zamenjavo obroca napenjalnika uporabljate le plastichna orodja.

S plasticnim orodjem odstranite obrc napenjalnka s tesnila na sprednj plosci.

1. Odstranite sprednjo plosco.

Popravilo

1. Sprostite povezavo tesnila z dovodom za sujenje.

1. Odstranite pritdirlin obroc tesnila na plasticnem ohisju (7-milimeterski nasadni kluč)
2. Odstranite tesnilo.

2021-09-29 8001214502 Avtorske pravice BSH Hausgeräte GmbH Stran 293 od 337

4.5.2 Namestitev tesnila vrat

• Namestite v obrtnem vvrstnem redu.

Popravilo

4.6 Zamenjava varovala vrat

Zahteva:

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopljen iz vira vode.

4.6.1 Odstranjevanje varovala vrat

1. Odpritessprednajvrata.

2.

POZOR!

Tveganje poskodb povrsine!

Povrsina aparata se lahko ob uporabi napacnih orodij poskoduje.

Uporabljaje le plasticna orodja.

Odstranite vzmet in potisnite tesnilo stran.

1. Odstranite vijake z varovala vral.
2. Sprostite varovalo vrat.
3. Odstranite mehanizem za sprostitev v sili z vodila v smeri navzgor.
4. Odklopite priključek kabla.

4.6.2 Namestitev varovala vrat

Varovalo vrat mora biti v pravilinem polozaju, da na aparatu zagotovite delovanje funkcjije odpiranja vrat v sili.

• Namestite v obrtnem vrtnem redu.

Popravilo

Aparat je odklopljen iz omreznene napetosti.
Aparat je odklopjen iz vira vode.
Pohistvena fronta je bila odstranjena.
Predalček za detergent je bil odstranjen.
Nadzorna plošča je bila odstranjena.
Vrata so bila odstranjena.
Tesnilo vrat je bilo odstranjeno.
Sprednja plošča je bila odstranjena.

4.7.1 Odstranjevanje tečaja vrat

1. Odstranite dva vijaka.

2. Odstranite tečaj vrat.

4.7.2 Namestitev tečaja vrat

• Namestite v obrtnem vrstnem redu.
