KÄYTTÖOHJE V6540X2 NEFF

Tööristad ja abinoud. 90

Remont. 91

Ohu tuup ja allikas!

Liikuvatest osadest tingitud elektrilooi oht!

Elektrilooigist tingitud surm

Likuvatest osadest tingitud elektrilooi oht!

Kandke turvakingi.
Kinnitage rasked osad allakukkumise yastu.
- Arge toppige kehaosi likuvate osade vahele.

Töörliistad ja abinoud

Määramine Üksikasjad Kujutised
Abilöörist [15000155]	Töörist plastosade lahtitege-miseks
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764]	100 mm, splindiga pollidele
Pöördemomeni mutrivöti [15000441]	Pöördemomeni mutrivöti 20-100 Nm
Lapik kruvikeeraja [00340854]	Tera 3,5 mm x 0,6 mm x 100 mm, kaitseisolatsion 1000 V AC
Lapik kruvikeeraja [00340855]	Tera 5,5 mm x 1,0 mm x 125 mm, kaitseisolatsion 1000 V AC
Peeneolsised tan- gid, nurga all [00341269]	Pikkus 200 mm
Külg-löketangid [00342182]	Pikkus: 200 mm

Määramine Üksikasjad Kujutised
Kombineeritud mut- rvöti [00340811]	Mutrivötmse suurus 10°mm, M6
Combination wrench [00340814]	Mutrivötmse suurus 13°mm, M8
Kombineeritud mut- rvöti [00340817]	Mutrivötmse suurus 17 mm, M10
Kombineeritud mut- rvöti [15000459]	Mutrivötmse suurus 16°mm, M10

Eemaldage kolm polti.

4.4.2 Ukse paigaldamine

Kinnitage osa allakukkumise vastu.

Kinnitage osa allakukkumise vastu.

Noue:

Kukkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

Kinnitage osa allakukkumise vastu.

4.5.2 Uksetihendi paigaldamine

4.6.1 Ukseluku eemaldamine

1. Avage uks.

2.

TAHELEPANUI

Korjausvinkit - Pyykinpesukone

1 Tämä asiakirja 101

1.1 Tärkeitä tietoja 101
1.1.1 Tarkoitus 101
1.2 Symboleiden merkitys. 101
1.2.1 Vaaratasot 101
1.2.2 Varoitusmerkit. 101
1.2.3 Varoitusten rakenne 102
1.2.4 Yleiset symbolit 102

A Turvallisuus. 103

2.1 Yleiset turvallisuushejeet 103
2.1.1 Kaikki kotitalouskoneet. 103

Tyokalut ja apuvalineet. 104

Korjaus. 105

4.1 Ohjauspaneelin vaihtaminen 105

4.1.1 Ohjauspaneelin poistaminen 105
4.1.2 Ohjauspaneelin asentaminen 106

4.2 Alaosan suojuksen vaihtaminen 107

4.2.1 Alaosan suojuksen poistaminen 107
4.2.2 Alaosan suojuksen asennus 107

4.3 Etupaneelin vaihtaminen 108

4.3.1 Etupaneelin poistaminen 108
4.3.2 Etupaneelin asentaminen 108

4.4 Luukun vaihtaminen 109

4.4.1 Luukun poistaminen 109
4.4.2 Luukun asennus 109

4.5 Luukun tiivisteen vaihtaminen 110

4.5.1 Luukun tiivisteen poistaminen 110
4.5.2 Luukun tivisteen asennus 111

4.6 Luukun lukitsimen vaihtaminen 112

4.6.1 Luukun lukitsimen poistaminen 112
4.6.2 Luukun lukitsimen asennus 112

4.7 Luukun saranan vaihtaminen 113

4.7.1 Luukun saranan poistaminen 113
4.7.2 Luukun saranan asennus 113

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näden korjausohjeiden tarkoituksena on auttaa kuluttajaa koraamaan laitteita itse ekologista sunnittelua koskevan asetuksen (päävitys 03/2021) mukaisesti. Ne sisälätvat tietajo siitä, miten märätätty varaosat voidaan vailtaa. Lisäksi nihin sisätty tietajo varoituksista ja riskeistä.

Ota yhteytä huoltopalveluun, sosinulla on kysytävää. Vastaamme vahingoista vain, sos korjausohjeva on noudatetu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoilustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan taivakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voj johtaa kuolemaan taivakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voj johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voj johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisalvii edyksia, jotka osoittavat vaaran tyypin. Tassai asiakirassa kayettae an seuraavia varoitusmerkkeja:

Varoitusmerkki Merkitys
!	Yleinen varoitus
	Sähköjinnitteestä aiheutuva vaara
	Räjähdysvaara
	Viltohaavojen vaara
	Murskautumisen vaara

Tama asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentästä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämān asiakirjan sisältämilla varoituksilla on standardoitu ulkonäko ja rakenne.

Euraavaissa esimerkissä yātean varoluta, joka varoitta a jinnitteisten osien alheuttamasta sahköskustaka. Vaan vaillamiseksi suoritetata toimpenide mainitaan.

1.2.4 Yleiset symbolit

Tassaiakirassa kaytetaan seuraavia yleisi asymboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappämen tai painikkeen tunniste
[00123456] Materiaaluminum tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sahkokomponenteja sisaltavissa korjauksissa voivat johtaa sahkiskuun!
Kytke kone irty verkkovirrasta vahintaaen 60 sekuntia ennen toiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakhtaisten säädosten mukainen turvallisuustesti.

Teravistareunoistaaiheutuva loukkaantumisvaara!

Kayta suojakaseita.

Painavista ja likkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnan ja huollon aikana

Käytä suojakenkä.
- Està painavien componenttienutoaminen.
Ala koske liikkuviin componentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva risik!
Käytä vain alkuperäisia varaosia.

Staattiselle sahkolle herkklien componenttlen (ESDS) vaurloitumisen risikl
- Ala koske moduuleihin, liittannat ja johdinreiti mukaan luettuna.

Tyokalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Lisätyökalu [15000155]	Työkalu, jota käytetän muoviosien irrottamiseen
Torx T20 - ruuvimeisseli, reiällinen [00340764]	100 mm, ruuville lukituktella
Momentiavain [15000441]	Momentiavain 20 - 100 Nm
Uraruvimeisseli [00340854]	Terä 3,5 mm x 0,6 mm x 100 mm, suojaeristys 1000 V AC
Uraruvimeisseli [00340855]	Terä 5,5 mm x 1,0 mm x 125 mm, suojaeristys 1000 V AC
Nokkapihdit, taivutetut [00341269]	Pituus 200 mm
Sivuleikkurit [00342182]	Pituus: 200 mm

Nimitys Yksityskohdat Kuvat
Yhdistelma klintoaivain [00340811]	Avainvãi 10°mm, M6
Combination wrench [00340814]	Avainvãi 13°mm, M8
Yhdistelma klintoaivain [00340817]	Avainvãi 17 mm, M10
Yhdistelma klintoaivain [15000459]	Avainvãi 16°mm, M10

Korjaus

4.1 Ohjauspaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta.
Kone on erotetu vedenjakelusta.
Kaluste-etusivu on poistetu.

4.1.1 Ohjauspaneelin poistaminen

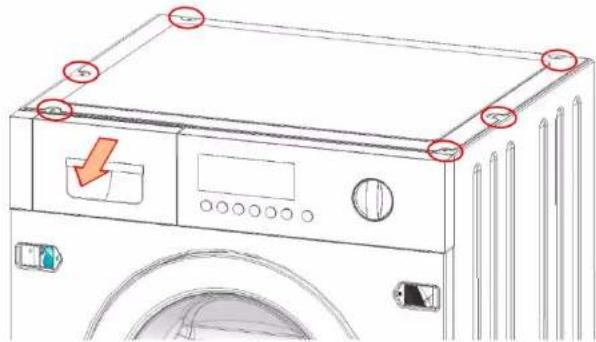

1. 1. Poista pesuainelokero.
2. Irrota ruuvit metallisesta tyotasosta ja viimeinen ruuvi.

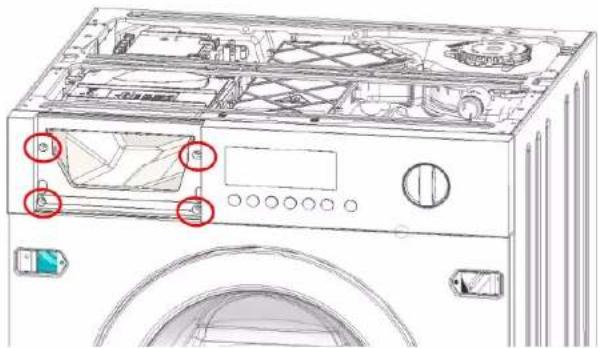

1. Irota ruuvit ohjauspaneeelista (1-2-3-4).

Korjaus

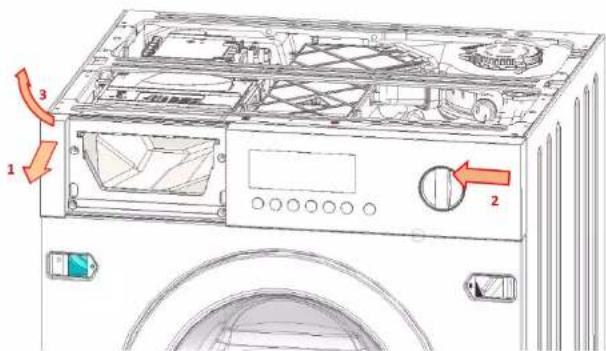

3.1. Tartu ohjauspaneelista kasin vasemmalta ja oikealta reunalta.

1. Veda ohjauspaneeli ulos varovasti vasemmalta reunalta (1).
2. Tyonna ohjauspaneelia kevyesti vasemmalle (2).
3. Nosta ohjauspaneelia eteenpain ja ylospain (3).

4.1.2 Ohjauspaneelin asentaminen

Asenna vastakkaisessa järéstjysksessä.

Korjaus

4.2 Alaosan suojuksen vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.2.1 Alaosan suojuksen poistaminen

1. Poista ruuvit.

1. Poista alaosan suojus pyorittamalla alasosaaalaspain.

4.2.2 Alaosan suojuksen asennus

Asenna vastakkaisessa järéstykssä.

Korjaus

4.3 Etupaneelin vaihtaminen

Vaatimus:

Kone on erotetu teholahteesta.
Kone on erotetu vedenjakelusta.
Pesuainelokero on poistetu.
Ohjauspaneeli on poistetu.
Luukku on poistetu.
Luukun tiiviste on poi
Alaosan suojus on poistetti.

4.3.1 Etupaneelin poistaminen

1.

Poista ruuvit oikeassa jaristyksessa (1-2-3-4-5-6-7).

1. Poista etupaneeli.

4.3.2 Etupaneelin asentaminen

Asenna vastakkaisessa järestykssessä.

Korjaus

4.4 Luukun vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotettu vedenjakelusta.

4.4.1 Luukun poistaminen

• Poista kolme ruuvia.

4.4.2 Luukun asennus

Asenna vastakkaisessa järestyksessä.

Korjaus

4.5 Luukun tiivisteen vaihtaminen

Teravat kotelon reunat!

Vilitovammat

Käytä suojakäineita.

Ruuvien avamisesta aiheutuya osien putoamisen risik!

Loukkaantuminen putoavien osien vuoksi.

Estäkomponentinutoaaminer.

Ruuvien avamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estakomponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

4.5.1 Luukun tiivisteen poistaminen

Ruuvien avamisesta aiheutuya osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

Estakomponentinutoaminen.

Ruvlen avaamisesta alheutuva oslen putoamisen risk!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

• Estä componentin putoaminen.

• Poista pesuainelokero.

• Poista ohjauspaneeli (kaksi ruvia oikealla ja neljä ruvia annostelijan alueella).
• Poista ovi.
• Poista alaosan suojus.

HUOMIO!

Pinnan vauroitumisen riski!

Poneen pinta voi naarmuuntua,Jos kaytetaan vaarai tyokaluja.

Kayta kirstysrenkaan vaihtamiseen vain muovisia tyokaluja

Poista kirstysrengas etupaneelissa olevasta tiivisteestmuovisella tyokalulla.

1. Poista etupaneeli.

Korjaus

1. Vapauta kuivauustunnelilla varustetun tiivisteen liitanta.

8. Poista tiivisteen kiinnitsrengas muoviputkesta (7 mm:n hylsyavaimella)
9. Poista tiiviste.

2021-09-29_8001214502 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 111 alkaa 337

4.5.2 Luukun tiivisteen asennus

Asenna vastakkaisessa järestyksessä.

Korjaus

4.6 Luukun lukitsimen vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.6.1 Luukun lukitsimen poistaminen

1. Avaa luukku.

2.

Poista jousi ja tyonnà tiiviste syrjään.

1. Poista ruuvit luukun lukitsimesta.
2. Vapauta luukun lukitsin.
3. Poista hataaausosa ylasuntaan ohjaimesta.
4. Irrrota kaapeliliitin.

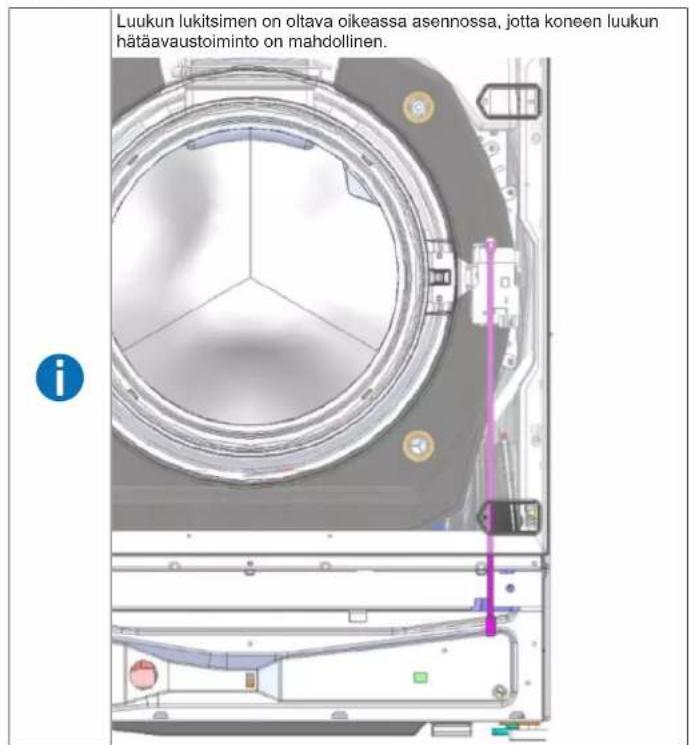

4.6.2 Luukun lukitsimen asennus

Asenna vastakkaisessa järestyksessä.

Korjaus

4.7 Luukun saranan vaihtaminen

HUOMAA Avoin saranan alue!

Sormien murskautuminen / jääminen vällin
Ala koske saranan alueelle.
Käytä suojakaseiita.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta.
Kaluste-etusivu on poistettu.
Pesuainelokero on poistetu.
Ohjauspaneeli on poistetu.
Luukku on poistetu.
Luukun tiiviste on poistetti.
Etupaneeli on poistetu.

4.7.1 Luukun saranan poistaminen

1. Poista kaksi ruuvia.

2. Poista luukun sarana.

4.7.2 Luukun saranan asennus

Asenna vastakkaisessa järestyksessä.
