KÄYTTÖOHJE V6540X2GB NEFF

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

▶ Kinnitage osa allakukkumise vastu.

TÄHELEPANU!

▶ Kinnitage osa allakukkumise vastu.

▶ Kinnitage osa allakukkumise vastu.

TÄHELEPANU!

▶ Kinnitage osa allakukkumise vastu.

Nõue:

▶ Kinnitage osa allakukkumise vastu.

TÄHELEPANU!

▶ Kinnitage osa allakukkumise vastu.

4.5.2 Uksetihendi paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.6.1 Ukseluku eemaldamine

1. Avage uks.

2.

TÄHELEPANU!

Sörmede muljumine/kinnijäämine

Korjausvinkit - Pyykinpesukone

Tämä asiakirja 101

1.1 Tärkeitä tietoja.... 101

1.1.1 Tarkoitus 101

1.2 Symboleiden merkitys.... 101

1.2.1 Vaaratasot.... 101

1.2.2 Varoitusmerkit.... 101

1.2.3 Varoitusten rakenne 102

1.2.4 Yleiset symbolit.... 102

Turvallisuus....103

2.1 Yleiset turvallisuusohjeet.... 103

2.1.1 Kaikki kotitalouskoneet.... 103

Työkalut ja apuvälineet.... 104

Korjaus....105

4.1 Ohjauspaneelin vaihtaminen 105

4.1.1 Ohjauspaneelin poistaminen.... 105

4.1.2 Ohjauspaneelin asentaminen.... 106

4.2 Alaosan suojuksen vaihtaminen 107

4.2.1 Alaosan suojuksen poistaminen.... 107

4.2.2 Alaosan suojuksen asennus 107

4.3 Etupaneelin vaihtaminen....108

4.3.1 Etupaneelin poistaminen 108

4.3.2 Etupaneelin asentaminen 108

4.4 Luukun vaihtaminen....109

4.4.1 Luukun poistaminen 109

4.4.2 Luukun asennus 109

4.5 Luukun tiivisteen vaihtaminen.... 110

4.5.1 Luukun tiivisteen poistaminen 110

4.5.2 Luukun tiivisteen asennus 111

4.6 Luukun lukitsimen vaihtaminen....112

4.6.1 Luukun lukitsimen poistaminen 112

4.6.2 Luukun lukitsimen asennus.... 112

4.7 Luukun saranan vaihtaminen 113

4.7.1 Luukun saranan poistaminen 113

4.7.2 Luukun saranan asennus 113

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
⚠ VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

i Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yl. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
[Käynnistä]Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.

■ Estä painavien komponenttien putoaminen.

- Älä koske liikkuviiin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski!

■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Lisätyökalu[15000155]	Työkalu, jota käytetään muoviosien irrottamiseen
Torx T20 - ruuvimeisseli, reiällinen[00340764]	100 mm, ruuveille lukituksella
Momenttiavain[15000441]	Momenttiavain 20 - 100 Nm
Uraruuvimeisseli[00340854]	Terä 3,5 mm x 0,6 mm x 100 mm, suojaeristys 1000 V AC
Uraruuvimeisseli[00340855]	Terä 5,5 mm x 1,0 mm x 125 mm, suojaeristys 1000 V AC
Nokkapihdit, taivutetut[00341269]	Pituus 200 mm
Sivuleikkurit[00342182]	Pituus: 200 mm

Nimitys Yksityiskohdat Kuvat
Yhdistelmä kiintoavain [00340811]	Avainväli 10°mm, M6	_
Combination wrench [00340814]	Avainväli 13°mm, M8	_
Yhdistelmä kiintoavain [00340817]	Avainväli 17 mm, M10	_
Yhdistelmä kiintoavain [15000459]	Avainväli 16°mm, M10	_

Korjaus

4.1 Ohjauspaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
√ Kaluste-etusivu on poistettu.

4.1.1 Ohjauspaneelin poistaminen

1. 1. Poista pesuainelokero.
2. Irrota ruuvit metallisesta työtasosta ja viimeinen ruuvi.

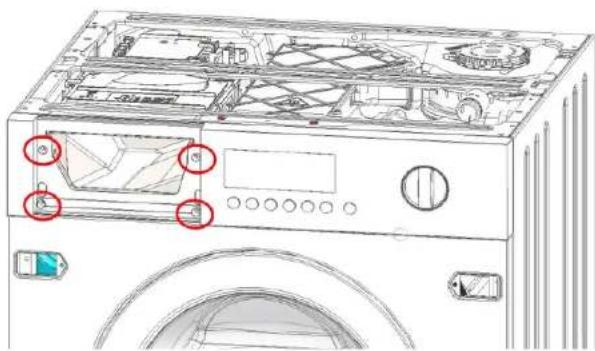

1. Irrota ruuvit ohjauspaneelista (1-2-3-4).

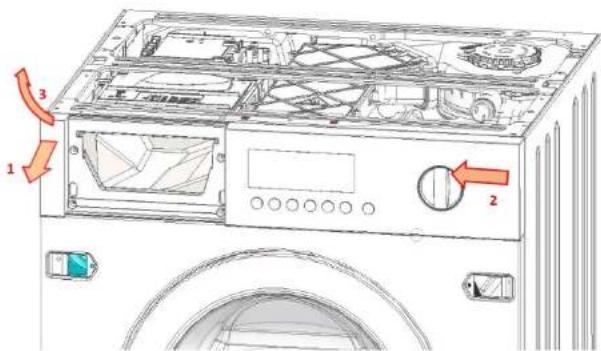

1. 1. Tartu ohjauspaneelista käsin vasemmalta ja oikealta reunalta.
2. Vedä ohjauspaneeli ulos varovasti vasemmalta reunalta (1).
3. Työnnä ohjauspaneelia kevyesti vasemmalle (2).
4. Nosta ohjauspaneelia eteenpäin ja ylöspäin (3).

4.1.2 Ohjauspaneelin asentaminen

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.2 Alaosan suojuksen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

4.2.1 Alaosan suojuksen poistaminen

1. Poista ruuvit.

1. Poista alaosan suojus pyörittämällä alasosaa alaspäin.

4.2.2 Alaosan suojuksen asennus

Asenna vastakkaisessa järjestyksessä.

2021-09-29_8001214502 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 107 alkaa 337

Korjaus

4.3 Etupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Pesuainelokero on poistettu.
√ Ohjauspaneeli on poistettu.
Luukku on poistettu.
Luukun tiiviste on poistettu.
√ Alaosan suojus on poistettu.

4.3.1 Etupaneelin poistaminen

1.

HUOMAA Ruuvien avaamisesta aiheutuva osien putoamisen riski! Loukkaantuminen putoavien osien vuoksi. ► Estä komponentin putoaminen.

HUOMIO! Ruuvien avaamisesta aiheutuva osien putoamisen riski! Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia. ► Estä komponentin putoaminen.

Poista ruuvit oikeassa järjestyksessä (1-2-3-4-5-6-7).

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Luukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

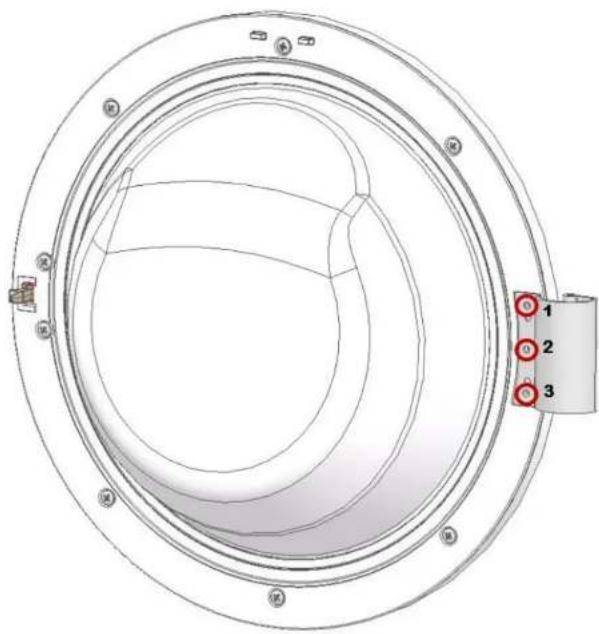

4.4.1 Luukun poistaminen

▶ Poista kolme ruuvia.

4.4.2 Luukun asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Luukun tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

4.5.1 Luukun tiivisteen poistaminen

1. Poista pesuainelokero.
2. Poista ohjauspaneeli (kaksi ruuvia oikealla ja neljä ruuvia annostelijan alueella).
3. Poista ovi.
4. Poista alaosan suojus.

5.

Poista kiristysrengas etupaneelissa olevasta tiivisteestä muovisella työkalulla.

1. Poista etupaneeli.

Korjaus

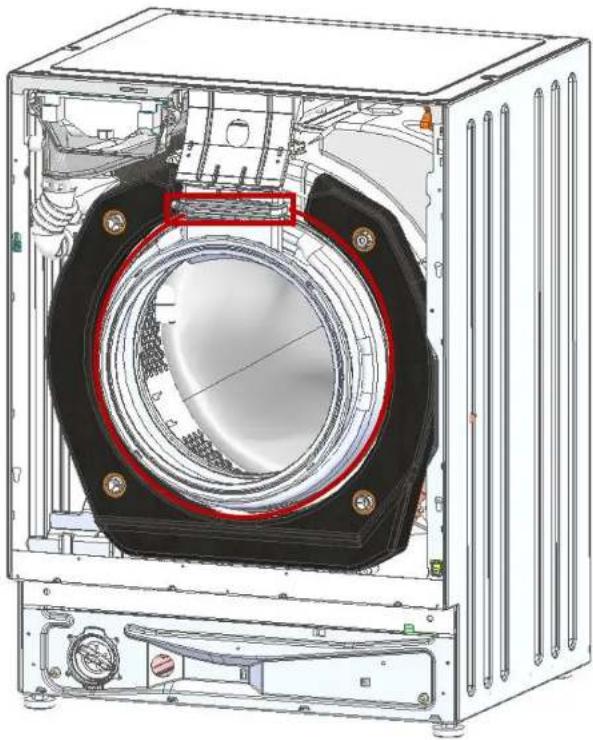

1. Vapauta kuivaustunnelilla varustetun tiivisteen liitäntä.

1. Poista tiivisteen kiinnitysrengas muoviputkesta (7 mm:n hylsyavaimella)
2. Poista tiiviste.

2021-09-29_8001214502 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 111 alkaa 337

4.5.2 Luukun tiivisteen asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Luukun lukitsimen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

4.6.1 Luukun lukitsimen poistaminen

1. Avaa luukku.

2.

HUOMIO!

Pinnan vaurioitumisen riski!

Koneen pinta voi naarmuuntua, jos käytetään vääriä työkaluja. ▶ Käytä vain muovisia työkaluja.

Poista jousi ja työnnä tiiviste syrjään.

1. Poista ruuvit luukun lukitsimesta.
2. Vapauta luukun lukitsin.
3. Poista hätäavausosa yläsuuntaan ohjaimesta.
4. Irrota kaapeliliitin.

4.6.2 Luukun lukitsimen asennus

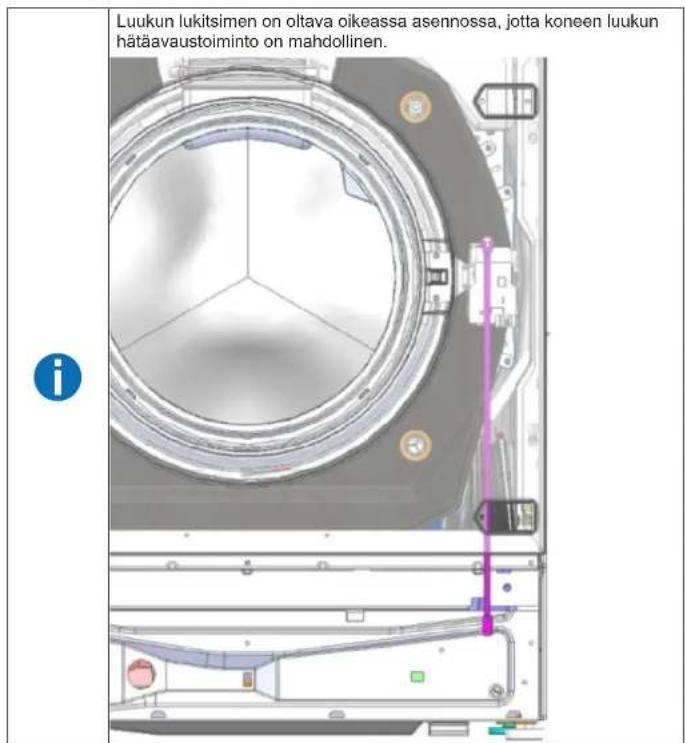

Luukun lukitsimen on oltava oikeassa asennossa, jotta koneen luukun hätäavaustoiminto on mahdollinen.

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Luukun saranan vaihtaminen

Avoin saranan alue!

Sormien murskautuminen / jääminen väliin

- Älä koske saranan alueelle.

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
√ Kaluste-etusivu on poistettu.
Pesuainelokero on poistettu.
√ Ohjauspaneeli on poistettu.
Luukku on poistettu.
√ Luukun tiiviste on poistettu.
√ Etupaneeli on poistettu.

4.7.1 Luukun saranan poistaminen

1. Poista kaksi ruuvia.

2. Poista luukun sarana.

4.7.2 Luukun saranan asennus

Asenna vastakkaisessa järjestyksessä.
