KASUTUSJUHEND V6540X2GB NEFF

1.2.2 Ohusümbolid 87

1.2.3 Hoiatuste struktuur 88

1.2.4 Üldised sümbolid 88

Ohutus....89

2.1 Üldised ohutusjuhised....89

2.1.1 Köik kodumasinad....89

Toöriistad ja abinõud....90

Remont....91

4.1 Juhtpaneeli vahetamine 91

4.1.1 Juhtpaneeli eemaldamine....91

4.1.2 Juhtpaneeli paigaldamine 92

4.2 Alumise katte vahetamine 93

4.2.1 Alumise katte eemaldamine....93

4.2.2 Alumise katte paigaldamine 93

4.3 Esipaneeli vahetamine 94

4.3.1 Esipaneeli eemaldamine....94

4.3.2 Esipaneeli paigaldamine....94

4.4 Ukse vahetamine....95

4.4.1 Ukse eemaldamine 95

4.4.2 Ukse paigaldamine....95

4.5 Ukse tihendi vahetamine....96

4.5.1 Ukse tihendi eemaldamine....96

4.5.2 Uksetihendi paigaldamine....97

4.6 Ukseluku vahetamine 98

4.6.1 Ukseluku eemaldamine 98

4.6.2 Ukseluku paigaldamine 98

4.7 Ukse hinge vahetamine....99

4.7.1 Ukse hinge eemaldamine 99

4.7.2 Ukse hinge paigaldamine 99

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Lõikeoht
	Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start|Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Abitööriist[15000155]	Tööriist plastosade lahtitegemiseks
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga[00340764]	100 mm, splindiga poltidele
Pöördemomendi mutrivöti[15000441]	Pöördemomendi mutrivöti 20-100 Nm
Lapik kruvikeeraja[00340854]	Tera 3,5 mm x 0,6 mm x 100 mm, kaitseisolatsioon 1000 V AC
Lapik kruvikeeraja[00340855]	Tera 5,5 mm x 1,0 mm x 125 mm, kaitseisolatsioon 1000 V AC
Peeneotsalised tangid, nurga all[00341269]	Pikkus 200 mm
Külg-lõiketangid[00342182]	Pikkus: 200 mm

Määramine Üksikasjad Kujutised
Kombineeritud mut-rivöti[00340811]	Mutrivõtme suurus 10°mm, M6
Combination wrench[00340814]	Mutrivõtme suurus 13°mm, M8
Kombineeritud mut-rivöti[00340817]	Mutrivõtme suurus 17 mm, M10
Kombineeritud mut-rivöti[15000459]	Mutrivõtme suurus 16°mm, M10

Remont

4.1 Juhtpaneeli vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Mööblipaneel on eemaldatud.

4.1.1 Juhtpaneeli eemaldamine

1. 1. Eemaldage pesuaine sahtel.
2. Eemaldage poldid metallist tööpinnalt ja ka viimane polt.

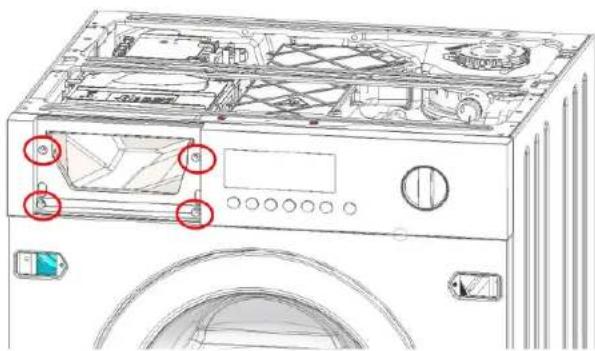

1. Eemaldage poldid juhtpaneelilt (1-2-3-4).

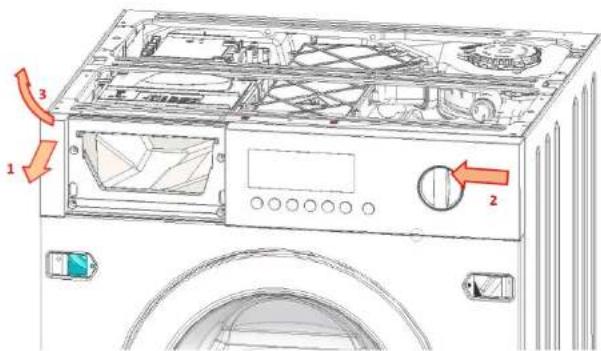

1. 1. Haarake kätega juhtpaneelist vasakult ja paremalt küljelt.

2. Tömmake juhtpaneel vasakule poole veidi välja (1).

3. Lükake juhtpaneeli veidi vasakule (2).
4. Töstke juhtpaneeli ettepoole ja ülles (3).

4.2 Alumise katte vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

4.2.1 Alumise katte eemaldamine

1. Eemaldage poldid.

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Pesuaine sahtel eemaldatud.
Juhtpaneel on eemaldatud.
Uks on eemaldatud.
Uksetihend on eemaldatud.
√ Aluse kate on eemaldatud.

4.3.1 Esipaneeli eemaldamine

ETTEVAATUST!

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

1.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Eemaldage poldid alljärgnevas järjekorras (1-2-3-4-5-6-7).

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

4.4.1 Ukse eemaldamine

▶ Eemaldage kolm polti.

4.5 Ukse tihendi vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Lõikehaavad

▶ Kandke kaitsekindaid.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

4.5.1 Ukse tihendi eemaldamine

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

1. Eemaldage pesuaine sahtel.
2. Eemaldage juhtpaneel (kaks polti paremal ja neli polti jaoturi piirkonnas).
3. Eemaldage uks.
4. Eemaldage aluse kate.

5.

TÄHELEPANU!

Pinna kahjustamise oht!

Valede tööriistadega võib seadme pind saada kriimustada.

- Kasutage pingutusrõnga vahetamisel ainult plastikust tööriistu.

Eemaldage pingutusröngas esipaneelil olevast muhvist plastist tööriista abil.

1. Eemaldage esipaneel.

Remont

1. Vabastage muhvi ühendus kuivatustunneliga.

1. Eemaldage muhvi kinnitusröngas plastist vannil (7 mm otsvõti)
2. Eemaldage muhv.

4.6 Ukseluku vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

Pinna kahjustamise oht!

Valede tööriistadega võib seadme pind saada kriimustada.

- Kasutage ainult plastikust tööriistu.

Eemaldage vedru ja lükake tihend ära.

1. Eemaldage ukseluku poldid.
2. Vabastage ukselukk.
3. Eemaldage avariivabastus üles lükates juhikutest välja.
4. Lahutage kaabliühendus.

4.6.2 Ukseluku paigaldamine

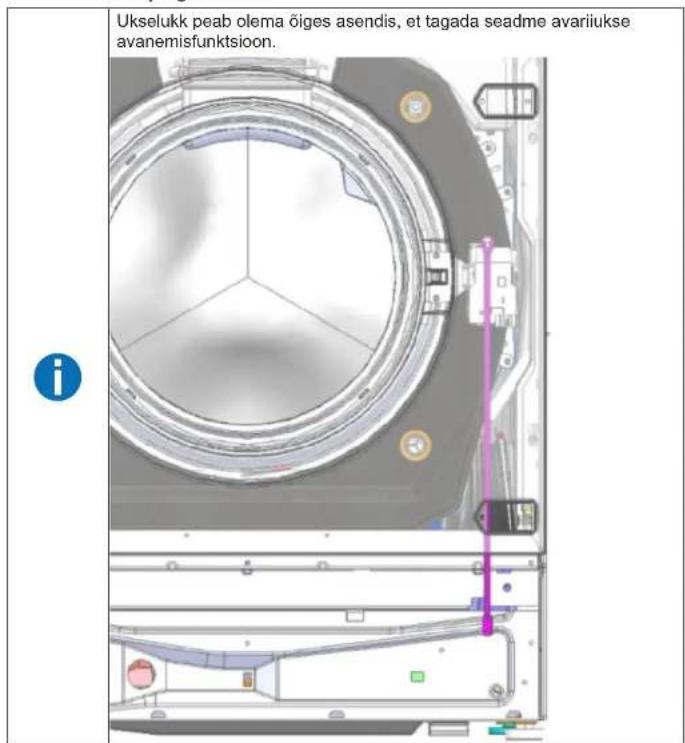

Ukseluk peab olema öiges asendis, et tagada seadme avariukse avanemisfunktsioon.

▶ Paigaldage vastupidises järjekorras.

Remont

4.7 Ukse hinge vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

- Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Mööblipaneel on eemaldatud.
Pesuaine sahtel eemaldatud.
Juhtpaneel on eemaldatud.
Uks on eemaldatud.
√ Uksetihend on eemaldatud.
Esipaneel on eemaldatud.

4.7.1 Ukse hinge eemaldamine

1. Eemaldage kaks polti.

2. Eemaldage ukse hing.
