i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

	Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
[Start] Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Hjelpeverktøy[15000155]	Verktøy for å løsne plastdeler
Torx T20-skrutrekker med borehull[00340764]	100 mm, for skruer med splint
Momentnøkkel[15000441]	Momentnøkkel 20 - 100 Nm
Flat skrutrekker[00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttende isolasjon 1000 V AC
Flat skrutrekker[00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttende isolasjon 1000 V AC
Spisstang, vin-kelmønster[00341269]	Lengde 200 mm
Avbitertang[00342182]	Lengde: 200 mm

Betegnelse Detaljer Bilder
Fastnøkkel[00340811]	Størrelse på fastnøkkel 10°mm,M6
Combination wrench[00340814]	Størrelse på fastnøkkel 13°mm,M8
Fastnøkkel[00340817]	Størrelse på fastnøkkel 17 mm,M10
Fastnøkkel[15000459]	Størrelse på fastnøkkel 16°mm,M10

Reparasjon

4.1 Utskiftning av betjeningspanel

Forutsetning:

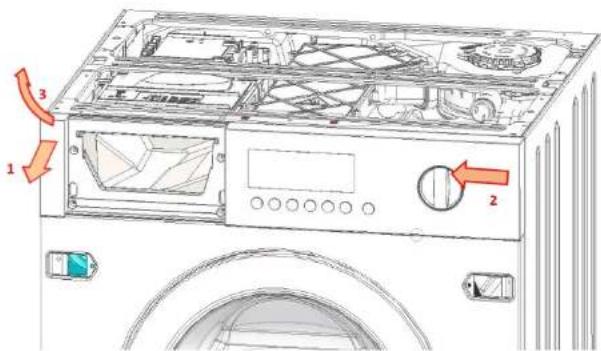

1. 1. Ta tak i beteningspanelet med hendene på venstre og høyre side.

2. Trekk betjeningspanelet litt ut på venstre side (1).

3. Skyv betjeningspanelet litt mot venstre (2).
4. Løft betjeningspanelet frem og oppover (3).

4.1.2 Montering av betjeningspanelet

Monteres i motsatt rekkefølge.

Reparasjon

4.2 Utskiftning av sokkeldeksel

Forutsetning:

1. Fjern sokkeldekselet ved å dreie basen nedover.

4.2.2 Montering av sokkeldeksel

Monteres i motsatt rekkefølge.

2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH Side 219 av 337

Reparasjon

4.3 Utskiftning av frontpanel

Forutsetning:

4.3.1 Demontering av frontpanel

FORSIKTIG

Skarpe kanter på hus!

Kuttskader

Bruk vernehansker.

1.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler.

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

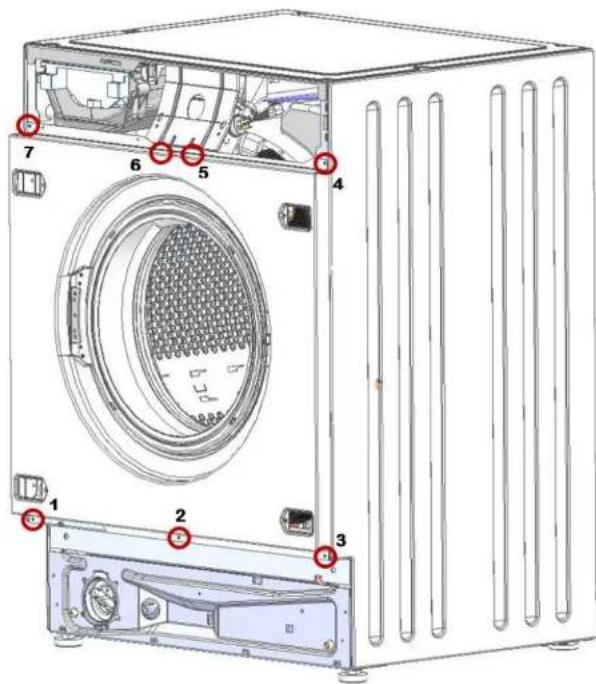

Fjem skruene i følgende rekkefølge (1-2-3-4-5-6-7).

4.3.2 Montering av frontpanel

Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av dør

Forutsetning:

4.4.1 Demontering av dør

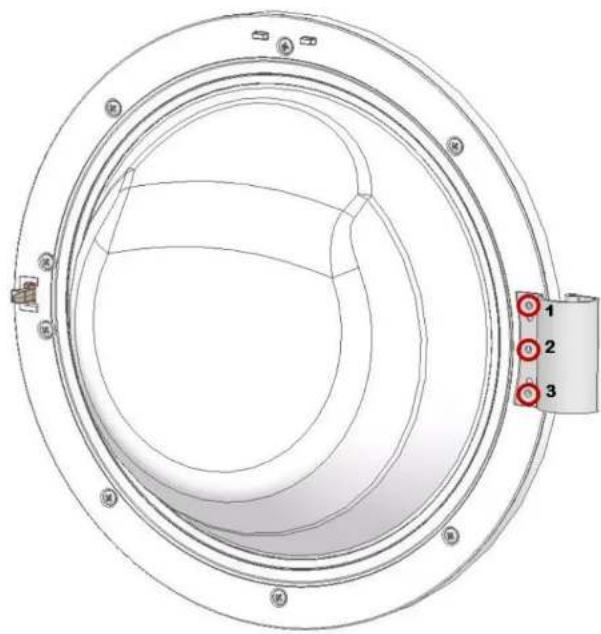

Fjern tre skruer.

4.4.2 Montering av dør

Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av dørpakning

FORSIKTIG

Skarpe kanter på hus! Kuttskader

Bruk vernehansker.

! FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer! Personskade på grunn av fallende deler.

Fare for at deler kan falle ned på grunn av løsnede skruer! Personskade på grunn av fallende deler. - Sikre komponenten så den ikke kan falle ned.

OBS!

Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ► Sikre komponenten så den ikke kan falle ned.

1. Ta ut vaskemiddelskuffen.
2. Demonter betjeningspanelet (med to skruer på høyre side og fire skruer i dispenserområdet).
3. Demonter døren.
4. Ta av sokkeldekslet.

5.

OBS!

Fare for skader på overflaten!

Apparatets overflate kan få riper ved bruk av feil verktøy.

Fjern strammeringen fra pakningen på frontpanelet med et plastverktøy.

1. Demonter frontpanelet.

Reparasjon

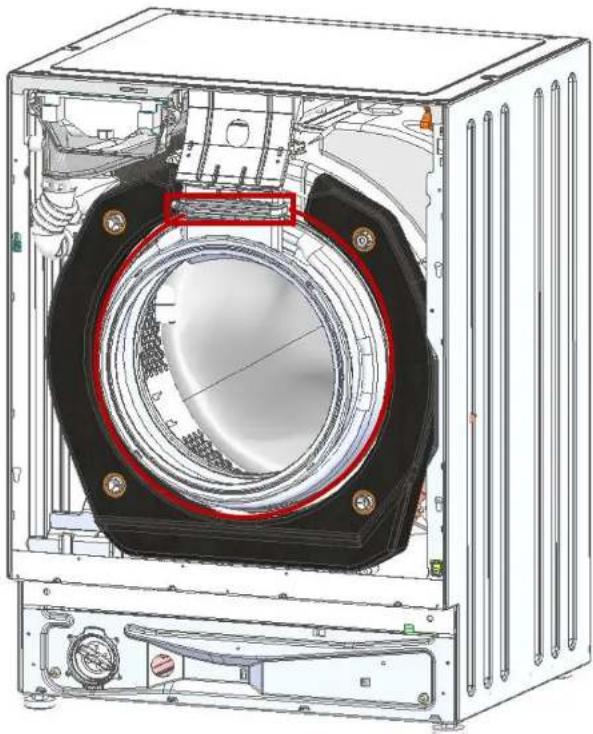

1. Løsne pakningsforbindelse med tørkertunnel.

1. Fjern festeringen for pakningen på plastrøret (7 mm pipenøkkel)

2. Fjern pakningen.

4.5.2 Montering av dørpakning

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av dørlås

Forutsetning:

4.6.1 Demontering av dørlås

1. Äpne frontdøren.

2.

OBS!

Fare for skader på overflaten!

Apparatets overflate kan få riper ved bruk av feil verktøy. ► Bruk kun plastverktøy.

Demonter fjæren og skyv pakningen til side.

4.6.2 Montering av dørlås

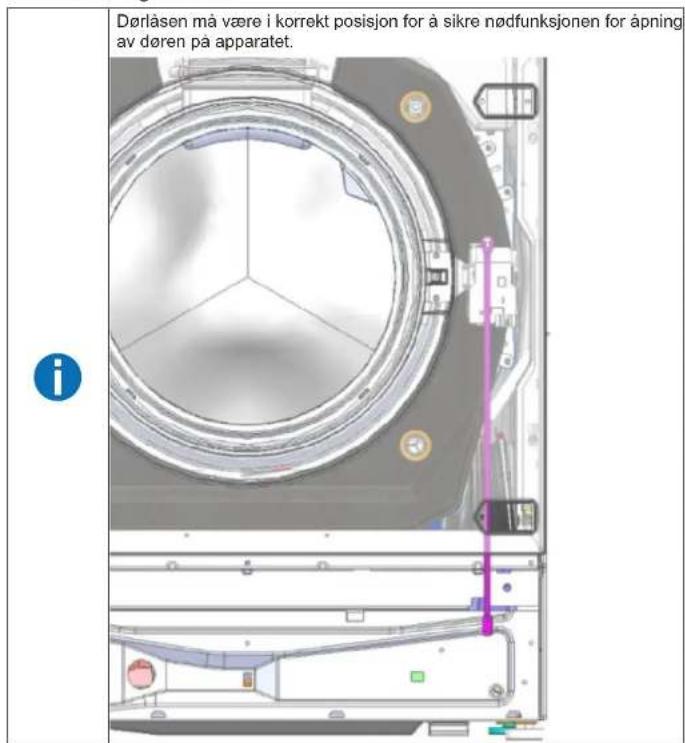

Dørlåsen må være i korrekt posisjon for å sikre nødfunksjonen for åpning av døren på apparatet.

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av dørhengsel

FORSIKTIG

Åpent hengsleområde!

Fare for à knuse/sette fast fingre

Ikke grip inn i hengsleområdet.

▶ Bruk vernehansker.

Forutsetning:

4.7.1 Demontering av dørhengsel

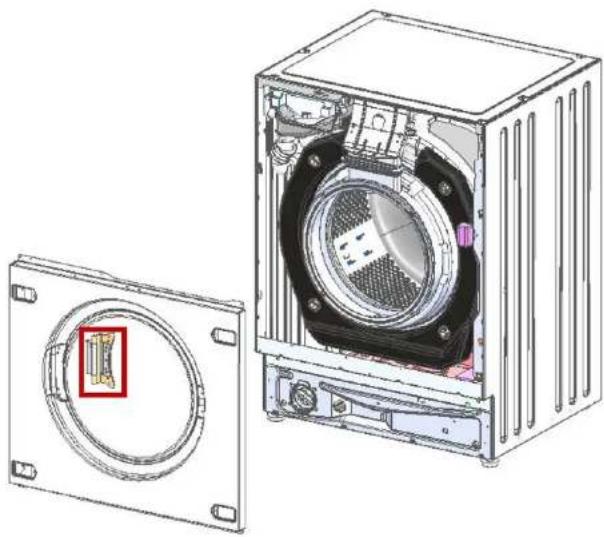

1. Fjern to skruer.

2. Demonter dørhengselet.

4.7.2 Montering av dørhengsel

Monteres i motsatt rekkefølge.
