NÁVOD K OBSLUZE V6540X2GB NEFF

Poznámky k opravě - Pračka

i O tomto dokumentu 31

1.1 Duležité informace....31

1.1.1 Účel 31

1.2 Vysvětlení symbolů....31

1.2.1 Úroveň nebezpečí 31

1.2.2 Symboly nebezpečí 31

1.2.3 Struktura výstrah.... 32

1.2.4 Obecné symboly 32

Bezpečnost.... 33

2.1 Všeobecné bezpečnostní pokyny 33

2.1.1 Všechny domácí spotřebiče....33

Nástroje a pomůcky 34

Oprava....35

4.1 Výměna ovládacího panelu 35

4.1.1 Odstranění ovládacího panelu 35

4.1.2 Montáž ovládacího panelu.... 36

4.2 Výměna krytu základny.... 37

4.2.1 Odstranění krytu základny 37

4.3 Výměna předního panelu 38

4.3.1 Sejmutí předního panelu.... 38

4.3.2 Montáž predního panelu.... 38

4.4 Výměna dvířek 39

4.4.1 Vyjmutí dvířek....39

4.4.2 Montáž dvířek....39

4.5 Výměna těsnění dvířek 40

4.5.1 Vyjmutí těsnění dvířek.... 40

4.5.2 Montáz těsnění dvířek 41

4.6 Výměna pojistky dvířek 42

4.6.1 Odstranění pojistky dvířek 42

4.6.2 Montáž pojistky dvířek 42

4.7 Výměna závěsu dvířek.... 43

4.7.1 Odstranění závěsu dvířek 43

4.7.2 Montáž závěsu dvířek 43

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačitka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného texlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
- Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
- Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Pomocný nástroj [15000155]	Nástroj pro uvolnění plastových dílů
Šroubovák torx T20 s otvorem [00340764]	100 mm, pro šrouby s pojistným kolíkem
Momentový klíč [15000441]	Momentový klíč 20–100 Nm
Plochý šroubovák [00340854]	Čepel 3,5 mm x 0,6 mm x 100 mm, ochranná izolace 1000 V AC
Plochý šroubovák [00340855]	Čepel 5,5 mm x 1,0 mm x 125 mm, ochranná izolace 1 000 V AC
Jehlové kleště, za- hnuté [00341269]	Délka 200 mm
Boční štípaci kleště [00342182]	Délka: 200 mm

Označení Detaily Snimky
Maticový klíč[00340811]	Velikost klíče 10°mm, M6
Combination wrench[00340814]	Velikost klíče 13°mm, M8
Maticový klíč[00340817]	Velikost klíče 17 mm, M10
Maticový klíč[15000459]	Velikost klíče 16°mm, M10

Oprava

4.1 Výměna ovládacího panelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Čelní strana nábytku je odstraněná.

4.1.1 Odstranění ovládacího panelu

1. 1. Vyjměte zásuvku na prací prostředek.
2. Odstraňte šrouby na kovové horní desce i tento poslední šroub.

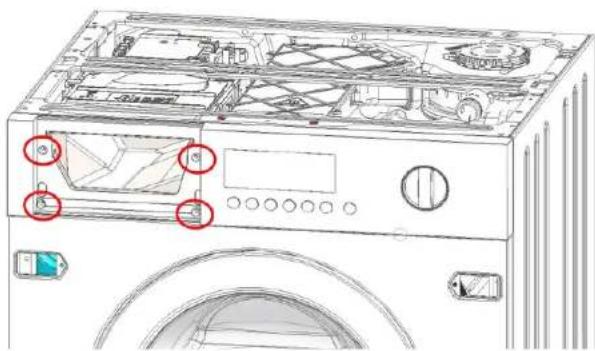

1. Odstraňte šrouby na ovládacím panelu (1-2-3-4).

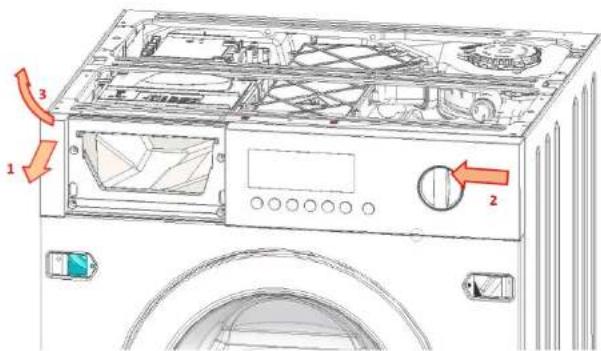

1. 1. Uchopte ovládací panel rukama na levé a pravé straně.
2. Mírně vytáhněte ovládací panel na levé straně (1).
3. Lehce zatlačte ovládací panel doleva (2).
4. Zvedněte ovládací panel směrem dopředu a nahoru (3).

4.1.2 Montáž ovládacího panelu

▶ Montáž provedte v opačném sledu.

Oprava

4.2 Výměna krytu základny

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.2.1 Odstranění krytu základny

1. Odstraňte šrouby.

1. Otočením směrem dolů sejměte kryt základny.

▶ Montáž provedte v opačném sledu.

2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana 37 od 337

Oprava

4.3 Výměna předního panelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Zásuvka na prací prostředek je vyjmutá.
Ovládací panel je odstraněný.
Dvlířka jsou odstraněná.
Těsnění dviřek je vyjmuto.
Kryt základny je odstraněný.

4.3.1 Sejmutí predního panelu

Ostré hrany skřině!

Nebezpečí řezných poranění

Používejte ochranné rukavice.

1.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly

Zajistěte jednotlivé součásti před pádem.

Nebezpeči padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Odstraňte šrouby v následujícím pořadí (1-2-3-4-5-6-7).

1. Sejměte přední panel.

4.3.2 Montáž predního panelu

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

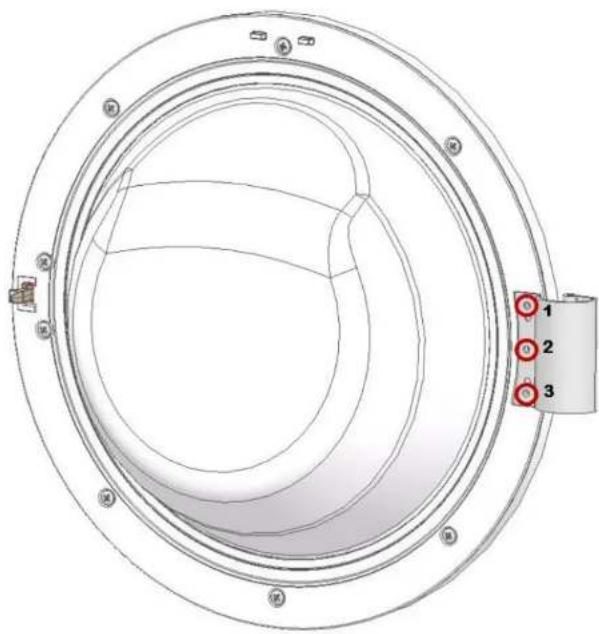

4.4.1 Vyjmuti dviřek

▶ Vyjměte tři šrouby.

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna těsnění dvířek

Ostré hrany skřině!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.5.1 Výjmutí těsnění dvířek

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

1. Vyjměte zásuvku na prací prostředek.
2. Vyjměte ovládací panel (dva šrouby na pravé straně a čtyři šrouby v oblasti dávkovače).

3. Odstraňte dvířka.

4. Odstraňte kryt základny.

5.

POZOR!

Nebezpečí poškození povrchu!

Povrch spotřebiče může být při použití nesprávného nářadí poškrábán.

K výměně napínacího kroužku používejte pouze plastové nářadi.

Plastovým nářadím vyjměte napínací kroužek z těsnění na předním panelu.

1. Sejměte přední panel.

Oprava

1. Uvolněte spojení těsnění s tunelem sušičky.

1. Odstraňte upevňovací kroužek těsnění na plastové vaně (nástrčný klik 7 mm).
2. Odstraňte těsnění.

4.5.2 Montáž těsnění dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna pojistky dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.6.1 Odstranění pojistky dvířek

1. Otevřete přední dvířka.

2.

POZOR!

Nebezpeči poškozeni povrchu!

Povrch spotřebiče může být při použití nesprávného nářadí poškrábán.

▶ Používejte pouze plastové nářadí.

Vyjměte pružinu a vytáhněte těsnění.

1. Odstraňte šrouby z pojistky dvířek.
2. Uvolněte pojistku dvířek.
3. Vysuňte nouzové odblokování nahoru z kolejnice.
4. Vytáhněte kabelový konektor.

4.6.2 Montáž pojistky dvířek

Pojistka dvířek musí být ve správné poloze, aby byla zajištěna správná funkce nouzového otvíráni dvířek spotřebiče.

▶ Montáž provedte v opačném sledu.

Oprava

4.7 Výměna závěsu dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Čelní strana nábytku je odstraněná.
Zásuvka na prací prostředek je vyjmutá.
Ovládací panel je odstraněný.
Dvířka jsou odstraněná.
Těsnění dvířek je vyjmuto.
Přední panel je odstraněný.

4.7.1 Odstranění závěsu dvířek

1. Odstraňte dva šrouby.

2. Odstraňte závěs dvířek.

4.7.2 Montáž závěsu dvířek

▶ Montáž provedte v opačném sledu.

Tip til reparation - Vaskemaskine

i Om dette dokument.... 45

1.1 Vigtig information....45 1.1.1 Formäl....45

1.2 Forklaring af symboler 45
1.2.1 Fareniveauer 45
1.2.2 Faresymboler 45
1.2.3 Advarslernes opbygning 46
1.2.4 Generelle symboler 46

Sikkerhed 47

Poznámky k opravám - Práčka

i O tomto dokumente.... 269

1.2.4 Všeobecné symboly 270

Bezpečnost'......271

2.1 Všeobecné bezpečnostné pokyny 271

2.1.1 Všetky domáce spotrebiče.... 271

4.1 Výmena ovládacieho panelu 273

4.1.1 Odobratie ovládacieho panelu....273

4.1.2 Montáž ovládacieho panelu 274

4.3 Výmena čelného panela 276

4.3.2 Montáž čelného panela 276

4.6.2 Montáž poistky dvierok.... 280

4.7 Výmena závesu dverí 281

4.7.1 Odoberanie závesu dverí 281

4.7.2 Montáž závesu dverí 281

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

1.2.4 Všeobecné symboly

2021-09-29_8001214502 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 270 z 337

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

4.1 Výmena ovládacieho panelu

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Čelo nábytku bolo odobraté.

4.1.1 Odobratie ovládacieho panelu

1. Odskrutkujte skrutky na ovládacom paneli (1-2-3-4).

1. 1. Chytte ovládací panel rukami na lavej a pravej strane.
2. Zl'ahka vytiahnite ovládací panel na l'avej strane (1).
3. Zl'ahka zatlačte ovládací panel dol'ava (2).
4. Vytiahnite ovládací panel dopredu a nahor (3).

4.1.2 Montáž ovládacieho panelu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Spotrebič je odpojený od elektrického napájania.
Spotrebič je odpojený od zdroja vody.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

2021-09-29_8001214502 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 275 z 337

Oprava

1. Odoberte čelný panel.

4.3.2 Montáž čelného panela

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.4 Výmena dverí

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

4.4.1 Odoberanie dveri

▶ Odstráňte tri skrutky.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

2021-09-29_8001214502 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 277 z 337

Oprava

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

4.5.1 Odoberanie tesnenia dverí

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

1. Odoberte zásuvku na prací prostriedok.
2. Vyberte ovládací panel (dve skrutky na pravej strane a štyri skrutky v oblasti dávkovača).
3. Odoberte dvierka.

2021-09-29_8001214502 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 278 z 337

1. Odoberte kryt základne.

5.

POZOR!

Riziko poškodenia povrchu!

1. Odoberte čelný panel.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

4.6.1 Odoberanie poistky dvierok

1. Otvorte čelné dvierka.

2.

POZOR!

Riziko poškodenia povrchu!

4.6.2 Montáž poistky dvierok

▶ Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.7 Výmena závesu dverí

Otvorte oblast' závesovl

Pomliaždenie/zachytenie prstov

▶ Nesiahajte do priestoru závesov.

Noste ochranné rukavice.

Požiadavka:

4.7.1 Odoberanie závesu dverí

4.7.2 Montáž závesu dverí

- Pri montáži postupujte v opačnom poradí krokov demontáže.
