BRUKSANVISNING V6540X2GB NEFF

▶ Bruk bare plastverktøy när du skal skifte ut strammeringen.

1.2 Symbolförklaringar....311

1.2.1 Faronivåer 311

1.2.2 Risksymboler....311

1.2.3 Varningarnas struktur 312

1.2.4 Allmänna symboler....312

Säkerhet....313

2.1 Allmänna säkerhetsanvisningar....313

2.1.1 Alla hushållsmaskiner.... 313

Verktyg och hjälpmedel 314

Reparation 315

4.1 Byta manöverpanel....315

4.1.1 Ta bort manöverpanel 315

4.1.2 Montera manöverpanel....316

4.2 Byta sockelhölje 317

4.2.1 Ta bort sockelhölje....317

4.2.2 Montera sockelhölje 317

4.3 Byta frontpanel 318

4.3.1 Ta bort frontpanel.... 318

4.3.2 Montera frontpanel.... 318

4.4 Byta lucka 319

4.4.1 Ta bort lucka....319

4.4.2 Montera lucka....319

4.5 Byta luckans tätning.... 320

4.5.1 Ta bort luckans tätning 320

4.5.2 Montera luckans tätning 321

4.6 Byta luckans läs 322

4.6.1 Ta bort luckans läs.... 322

4.6.2 Montera luckans las 322

4.7 Byta luckans gångjärn 323

4.7.1 Ta bort luckans gångjärn 323

4.7.2 Montera luckans gångjärn 323

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
[0279]		Identifiering av en länk till en videohandledning
[0283]		Identifiering av verktyg som behövs
		Identifiering av villkor som måste vara uppfyllda
[1X74]		Identifiering av ett tillstånd (om ..., så ...)
[08AC]		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Hjälpverktyg[15000155]	Verktyg för att lossa plastdelar
Skruvmejsel torxT20 med borrhäl[00340764]	100 mm, för skruvar med säker-hetsstift
Momentnyckel[15000441]	Momentnyckel 20 - 100 Nm
Spärskruvmejsel[00340854]	Blad 3,5 mm x 0,6 mm x100 mm, skyddsisolering1000 V AC
Spärskruvmejsel[00340855]	Blad 5,5 mm x 1,0 mm x125 mm, skyddsisolering1000 V AC
Spetstång, böjd[00341269]	Längd 200 mm
Sidavbitare[00342182]	Längd: 200 mm

Beteckning Detaljer Bilder
Kombinationsnyckel [00340811]	Skiftnyckelstorlek 10°mm, M6
Combination w-rench [00340814]	Skiftnyckelstorlek 13°mm, M8
Kombinationsnyckel [00340817]	Skiftnyckelstorlek 17 mm, M10
Kombinationsnyckel [15000459]	Skiftnyckelstorlek 16°mm, M10

Reparation

4.1 Byta manöverpanel

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Skåpfronten har tagits bort.

4.1.1 Ta bort manöverpanel

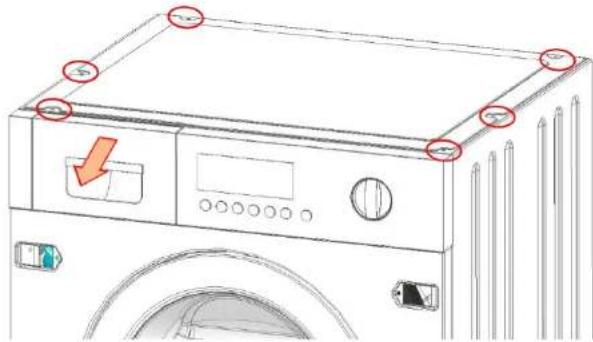

1. 1. Ta ut tvättmedelsfacket.
2. Ta bort skruvarna på arbetsbänken i metall samt denna sista skruv.

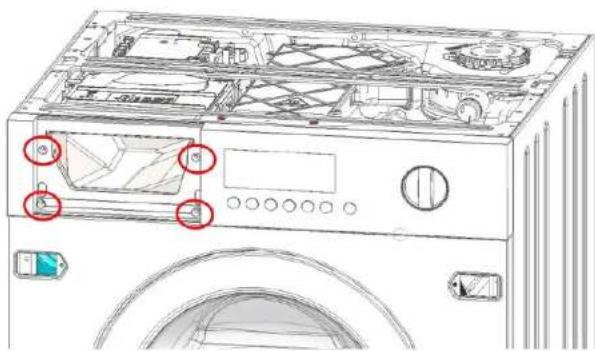

1. Ta bort skruvama på manöverpanelen (1-2-3-4).

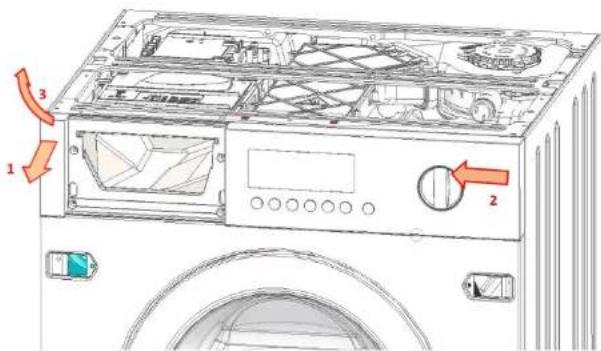

1. 1. Ta tag i manöverpanelen på vänster och höger sida med båda händerna.

2. Dra ut manöverpanelen något på vänster sida (1).

3. Dra manöverpanelen lite åt vänster (2).
4. Lyft manöverpanelen mot framsidan och uppåt (3).

Montera i omvänd ordning.

Reparation

4.2 Byta sockelhölje

Förutsättning:

Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.2.1 Ta bort sockelhölje

1. Ta bort skruvarna.

1. Ta bort sockelhöljet genom att vrida det nedåt.

4.2.2 Montera sockelhölje

Montera i omvänd ordning.

Reparation

4.3 Byta frontpanel

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Tvättmedelsfacket har tagits bort.
√ Manöverpanelen har tagits bort.
√ Luckan har tagits bort.
Luckans tätning har tagits bort.
Sockelhöljet har tagits bort.

4.3.1 Ta bort frontpanel

FÖRSIKTIGT!

Vassa höljeskanter!

Skärskador

Använd skyddshandskar.

1.

FÖRSIKTIGTI

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

Säkra komponenter så att de inte faller ner.

OBS!

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.

Säkra komponenter så att de inte faller ner.

Ta bort skruvarna i ordningen (1-2-3-4-5-6-7).

Montera i omvänd ordning.

Reparation

4.4 Byta lucka

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.4.1 Ta bort lucka

Ta bort de tre skruvarna.

Montera i omvänd ordning.

Reparation

4.5 Byta luckans tätning

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.5.1 Ta bort luckans tätning

1. Ta ut tvättmedelsfacket.
2. Ta bort manöverpanelen (två skruvar på höger sida och fyra skruvar vid tvättmedelsfördelaren).

3. Ta bort luckan.

4. Ta bort sockelhöljet.

5.

OBS!

Risk för att ytan skadas!

Maskinens yta kan repas om fel verktyg används.

Använd bara plastverktyg för att byta ut spännringen.

Ta bort spännringen från packningen på frontpanelen med ett plastverktyg.

1. Ta bort frontpanelen.

Reparation

1. Ta bort packningsanslutningen med torktunneln.

1. Ta bort packningens låsring på plastkaret (7 mm hylsnyckel)
2. Ta bort packningen.

4.5.2 Montera luckans tätning

Montera i omvänd ordning.

Reparation

4.6 Byta luckans lås

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.6.1 Ta bort luckans lås

1. Öppna frontluckan.

2.

OBS!

Risk för att ytan skadas!

Maskinens yta kan repas om fel verktyg används.

Använd bara plastverktyg.

Ta bort fjädern och tryck undan tätningen.

1. Ta bort skruvarna på luckans lås.
2. Lossa luckans las.
3. Ta ut nöduppläsningen uppät ur styrningen.
4. Koppla loss kabelkontakten.

4.6.2 Montera luckans lås

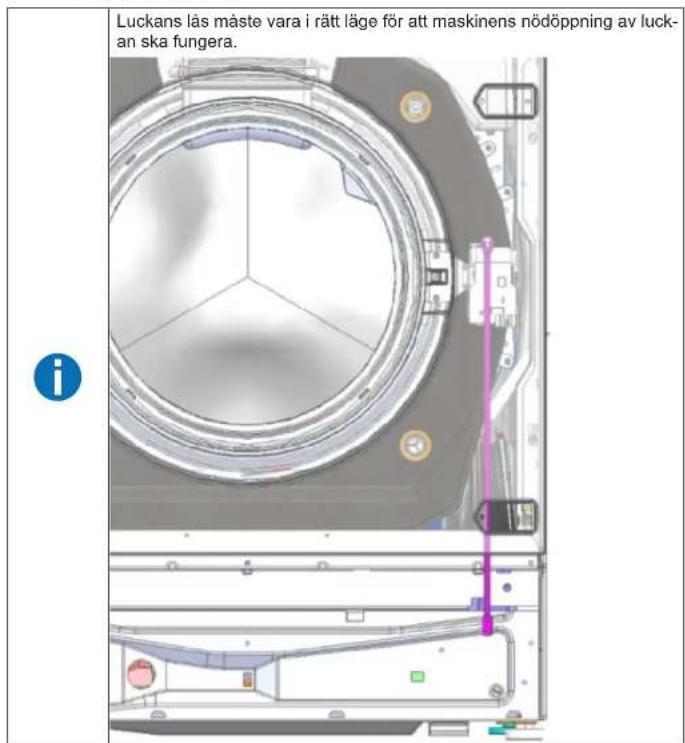

Luckans lås måste vara i rätt läge för att maskinens nödöppning av luck- an ska fungera.

Montera i omvänd ordning.

Reparation

4.7 Byta luckans gångjärn

FÖRSIKTIGT!

Öppna gångsjärnsdelen!

Risk för att fingrar krossas/fastnar

- Stick inte in händerna i gångjärnsdelen.

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Skåpfronten har tagits bort.
Tvättmedelsfacket har tagits bort.
√ Manöverpanelen har tagits bort.
√ Luckan har tagits bort.
√ Luckans tätning har tagits bort.
Frontpanelen har tagits bort.

4.7.1 Ta bort luckans gångjärn

1. Ta bort de två skruvarna.

2. Ta bort luckans gångjärn.

4.7.2 Montera luckans gångjärn

Montera i omvänd ordning.
