BRUGSANVISNING V6540X2GB NEFF

2.1 Generelle sikkerhedsanvisninger 47
2.1.1 Alle husholdningsapparater 47

Værktøjer og hjælpemidler.... 48

Reparation 49

4.1 Udskiftning af betjeningspanel.... 49
4.1.1 Fjernelse af betjeningspanel 49
4.1.2 Montering af betjeningspanel 50
4.2 Udskiftning af sokkelafdækning 51
4.2.1 Fjernelse af sokkelafdækning 51
4.2.2 Montering af sokkelafdækning 51

4.3 Udskiftning af frontpanel 52

4.3.1 Fjernelse af frontpanel....52

4.3.2 Montering af frontpanel....52

4.4 Udskiftning af dør 53

4.4.1 Fjernelse af dør 53

4.4.2 Montering af dør 53

4.5 Udskiftning af dørpakning.... 54

4.5.1 Fjernelse af dørpakning.... 54

4.5.2 Montering af dørpakning.... 55

4.6 Udskiftning af dørlås 56

4.6.1 Fjernelse af dørlås 56

4.6.2 Montering af dørlås 56

4.7 Udskiftning af dørhængsel 57

4.7.1 Fjernelse af dørhængsel....57

4.7.2 Montering af dørhængsel....57

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Hjælpeværktøj[15000155]	Værktøj til at løsne plastikdele ud
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Momentnøgle [15000441]	Momentnøgle 20 - 100 Nm
Kærvskruetrækker [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttelsesisolering 1000 V AC
Kærvskruetrækker [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttelsesisolering 1000 V AC
Nåletænger, vinklet [00341269]	Længde 200 mm
Bidetænger [00342182]	Længde: 200 mm

Betegnelse Detaljer Billeder
Fastnøgle[00340811]	Fastnøgle størrelse 10°mm, M6
Combination wrench[00340814]	Fastnøgle størrelse 13°mm, M8
Fastnøgle[00340817]	Fastnøgle størrelse 17 mm,M10
Fastnøgle[15000459]	Fastnøgle størrelse 16°mm,M10

Reparation

4.1 Udskiftning af betjeningspanel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Møbelpanelet er fjernet.

4.1.1 Fjernelse af betjeningspanel

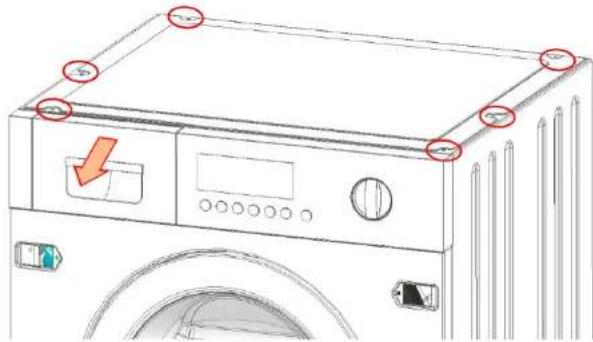

1. 1. Fjern sæbeskuffen.
2. Fjern skruerne på metaltoppladen og den anden skrue.

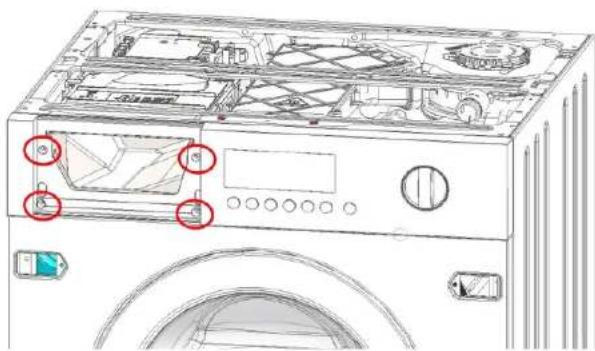

1. Fjern skruerne på betjeningspanelet (1-2-3-4).

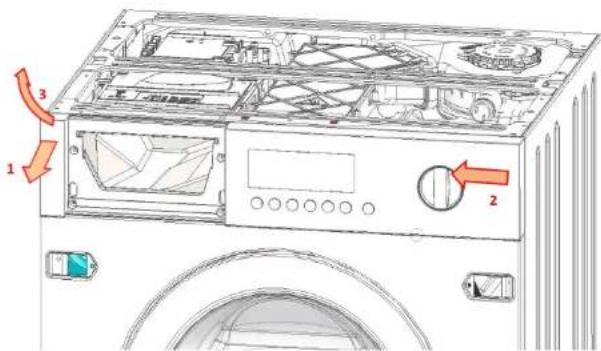

1. 1. Tag fat i betjeningspanelet med hænderne i venstre og højre side.

2. Træk forsigtigt betjeningspanelet ud i venstre side (1).

3. Skub forsigtigt betjeningspanelet mod venstre (2).
4. Løft betjeningspanelet mod fronten og op (3).

- Montér i omvendt rækkefølge.

Reparation

4.2 Udskiftning af sokkelafdækning

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.2.1 Fjernelse af sokkelafdækning

1. Fjern skruerne.

4.2.2 Montering af sokkelafdækning

▶ Montér i omvendt rækkefølge.

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Side 51 af 337

Reparation

4.3 Udskiftning af frontpanel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Sæbeskuffen er fjernet.
Betjeningspanelet er fjernet.
Døren er fjernet.
Dørpakningen er fjernet.
Sokkelafdækningen er fjernet.

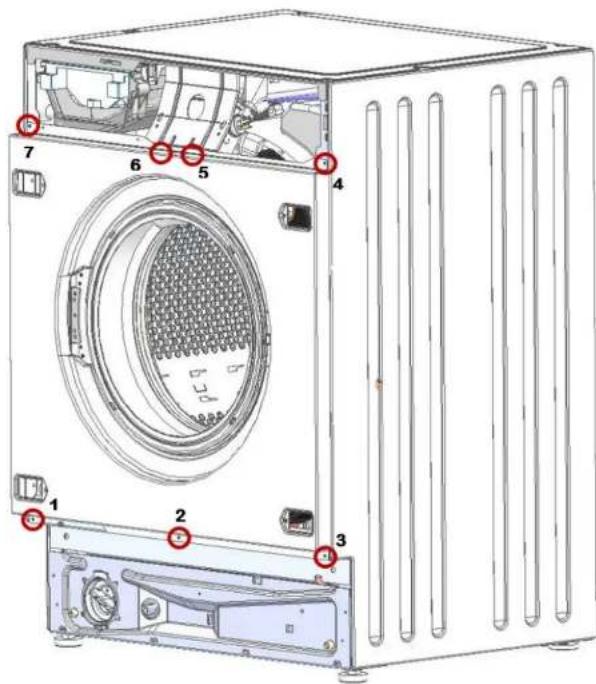

4.3.1 Fjernelse af frontpanel

1.

Fjem skruerne i følgende rækkefølge (1-2-3-4-5-6-7).

Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af dør

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

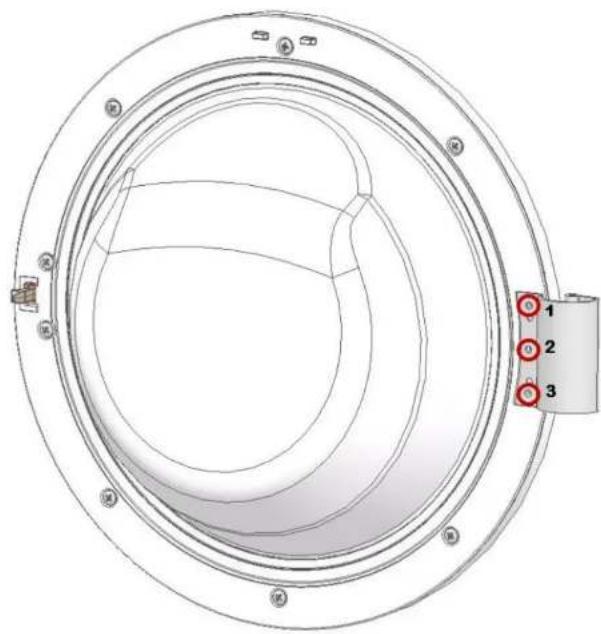

4.4.1 Fjernelse af dør

Fjern de tre skruer.

4.4.2 Montering af dør

▶ Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af dørpakning

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.5.1 Fjernelse af dørpakning

1. Fjern sæbeskuffen.
2. Fjern betjeningspanelet (to skruer i højre side og fire skruer i dispenserområdet).
3. Fjern døren.
4. Fjern sokkelafdækningen.

5.

Fjern spænderingen fra dørbælgen på frontpanelet med et plastikværktøj.

1. Fjern frontpanelet.

Reparation

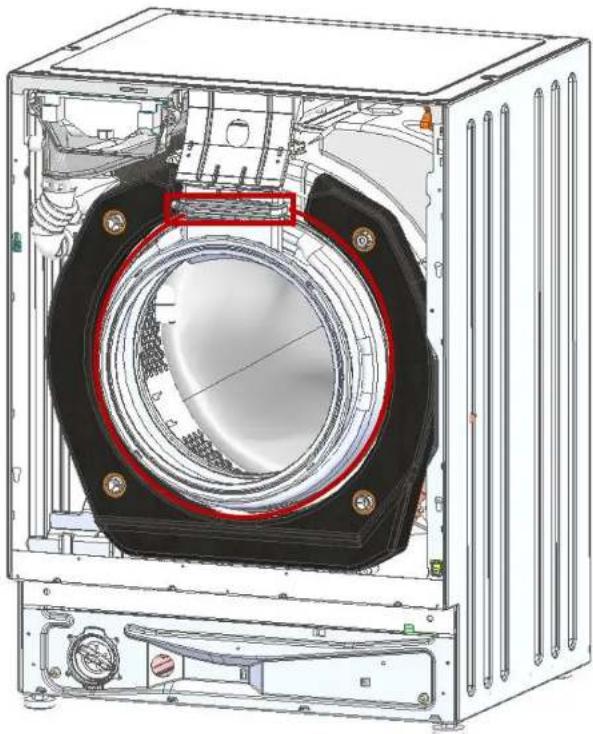

1. Frigør dørbælgens forbindelse med tørretunnellen.

1. Fjern dørbælgens fastgørelsesring på plastik karret (med 7 mm topnøgle).
2. Fjern dørbælgen.

4.5.2 Montering af dørpakning

▶ Montér i omvendt rækkefølge.

Reparation

4.6 Udskiftning af dørlås

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.6.1 Fjernelse af dørlås

1. Abn frontdøren.

2.

BEMAERK!

Fare for beskadiget overflade! Apparatets overflade kan blive ridset, hvis der bruges forkerte værktøjer.

Brug kun plastikværktøjer.

Fjern fjederen og skub pakningen væk.

1. Fjern skruerne på dørlåsen
2. Frigør dørlåsen.
3. Fjern nødopläsningen fra føringen opad.
4. Afbryd kabelkonnektoren.

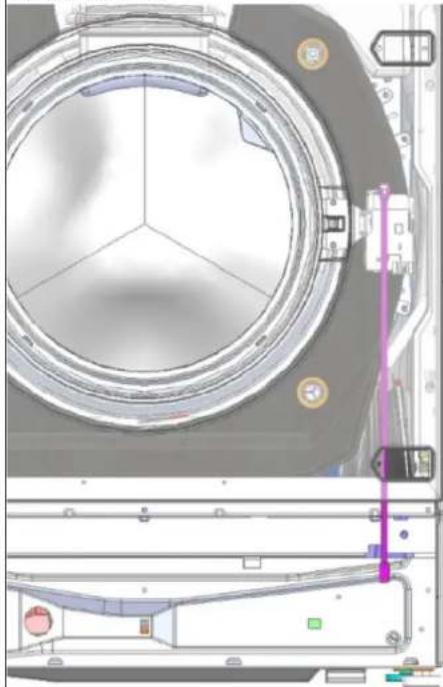

4.6.2 Montering af dørlås

Dørlåsen skal være i den korrekte position for at sikre apparatets nøddørabningsfunktion.

Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af dørhængsel

Åbent hængselområde!

Fingre kan blive klemt/sætte sig fast

▶ Grib ikke ind i hængselområdet.

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Møbelpanelet er fjernet.
Sæbeskuffen er fjernet.
Betjeningspanelet er fjernet.
Døren er fjernet.
Dørpakningen er fjernet.
Frontpanelet er fjernet.

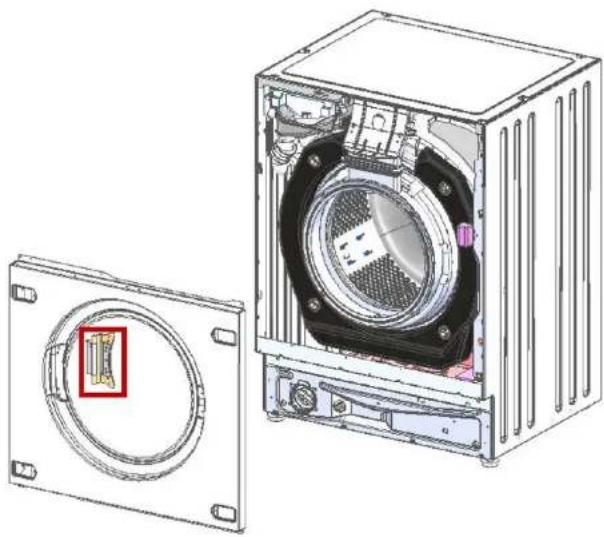

4.7.1 Fjernelse af dørhængsel

1. Fjern de to skruer.

2. Fjern dørhængslet.

4.7.2 Montering af dørhængsel

▶ Montér i omvendt rækkefølge.

2.1.1 Alle husholdningsapparater

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Møbelfronten er fjernet.

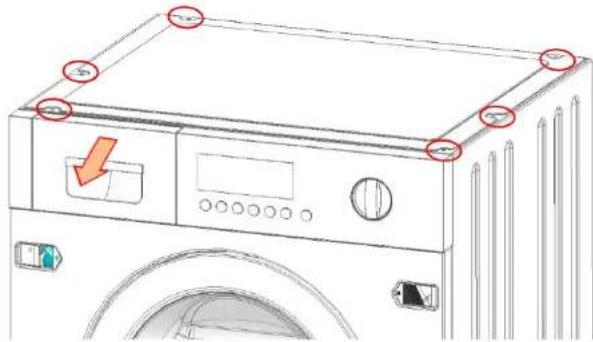

4.1.1 Demontering av betjeningspanel

1. 1. Ta ut vaskemiddelskuffen.
2. Fjern skruer i metallbenkeplaten og denne siste.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

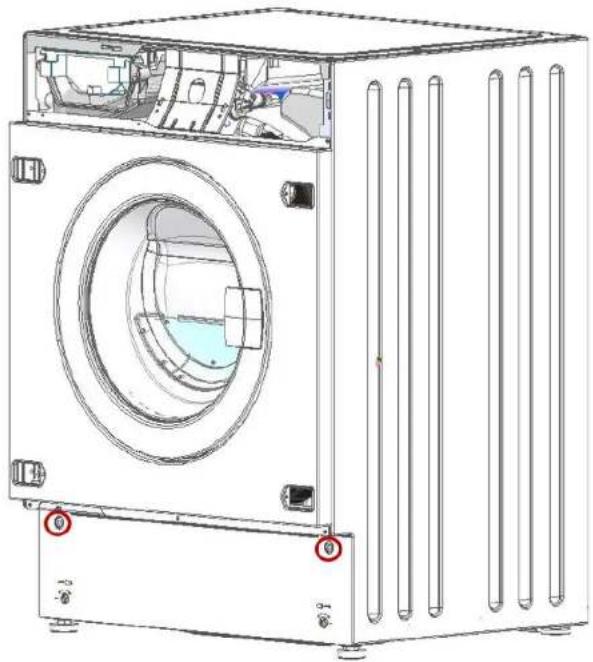

4.2.1 Demontering av sokkeldeksel

1. Fjern skruene.

√ Apparatet kobles fra strømforsyningen. √ Apparatet kobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut.
Betjeningspanelet er demontert.
Døren er demontert.
Dørpakningen er demontert.
Sokkeldekslet er fjernet.

Sikre komponenten så den ikke kan falle ned.

OBS!

- Sikre komponenten så den ikke kan falle ned.

√ Apparatet kobles fra strømforsyningen.
√ Apparatet kobles fra vannforsyningen.

Sikre komponenten så den ikke kan falle ned.

OBS!

Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ► Sikre komponenten så den ikke kan falle ned.

Forutsetning:

√ Apparatet kobles fra strømforsyningen. √ Apparatet kobles fra vannforsyningen.

4.5.1 Demontering av dørpakning

FORSIKTIG

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

1. Fjern skruene i dørlåsen.
2. Løsne dørlåsen.
3. Demonter äpningslinjen oppover fra föringen.
4. Koble fra kabelkontakten.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Møbelfronten er fjernet.
√ Vaskemiddelskuffen er tatt ut.
Betjeningspanelet er demontert.
Døren er demontert.
Dørpakningen er demontert.
Frontpanelet er demontert.
