MANUAL DE UTILIZARE V6540X2GB NEFF

Indicii pentru reparații - Mașină de spălat rufe

i Referitor la acest document.... 255

1.1 Informatii importante 255
1.1.1 Aplicabilitatea 255

1.2 Explicatia simbolurilor 255

1.2.1 Nivelurile de pericol.... 255

1.2.2 Simbolurile de pericol 255

1.2.3 Structura avertismentelor 256

2.1 Instructiuni generale de sigurantă.... 257

2.1.1 Toate aparatele electrocasnice 257

Instrumente și materiale utile.... 258

Repararea....259

4.1 Înlocuirea panoului de control.... 259

4.1.1 Demontarea panoului de control 259

4.1.2 Montarea panoului de control.... 260

4.2 Înlocuirea capacului bazei.... 261

4.2.1 Demontarea capacului bazei 261

4.2.2 Montarea capacului bazei 261

4.3 Înlocuirea panoului frontal 262

4.3.1 Demontarea panoului frontal 262

4.3.2 Montarea panoului frontal 262

4.4 Înlocuirea uşii 263

4.4.1 Demontarea uşii....263

4.4.2 Montarea uşii.... 263

4.5 Înlocuirea garniturii uşii 264

4.5.1 Demontarea garniturii uşii 264

4.5.2 Montarea gamiturii uşii 265

4.6 Înlocuirea dispozitivului de blocare a uşii.... 266

4.6.1 Demontarea dispozitivului de blocare a usii 266

4.6.2 Montarea dispozitivului de blocare a usii.... 266

4.7 Înlocuirea balamalei pentru usă.... 267

4.7.1 Demontarea balamalei pentru usă....267

4.7.2 Montarea balamalei pentru usă.... 267

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafețelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
i	Identificarea unei recomandări speciale (text și/sau grafică)
i	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condițiilor preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Instrumentul auxili-ar[15000155]	Instrument pentru slăbirea pie-selor din plastic
Şurubelniță TorxT20 cu orificiu[00340764]	100 mm, pentru şuruburi cu ştift de siguranță
Cheie de cuplu[15000441]	Cheie de cuplu 20 - 100 Nm
Şurubelniță cu slot[00340854]	Lamă 3,5 mm x 0,6 mm x 100 mm, Izolație protectoare 1000 V CA
Şurubelniță cu slot[00340855]	Lamă 5,5 mm x 1,0 mm x 125 mm, Izolație protectoare 1000 V CA
Clește cu cios, model unghiular[00341269]	Lungime 200 mm
Clește cu tăiere la-terală[00342182]	Lungime: 200 mm

Desemnare Detalii Imagini
Cheie fixă inelară[00340811]	Dimensiune cheie 10°mm, M6
Combination wren-ch[00340814]	Dimensiune cheie 13°mm, M8
Cheie fixă inelară[00340817]	Dimensiune cheie 17 mm, M10
Cheie fixă inelară[15000459]	Dimensiune cheie 16°mm, M10

Repararea

4.1 Înlocuirea panoului de control

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Placa de mobilier a fost demontată.

4.1.1 Demontarea panoului de control

1. 1. Scoateți sertarul pentru detergent.
2. Scoateți șuruburile blatului de lucru metalic, iar apoi demontați blatul de lucru.

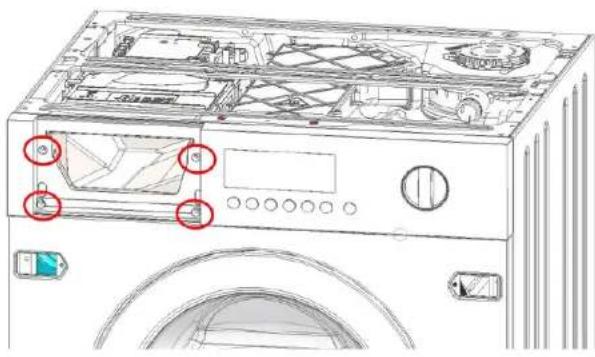

1. Scoateți şuruburile panoului de control (1-2-3-4).

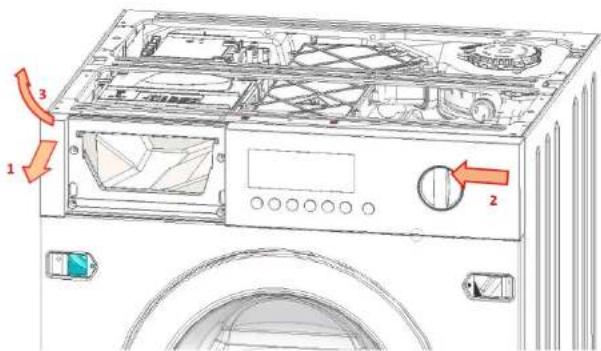

1. 1. Prindeti panoul de control cu mâinile de partea stângă și de partea dreaptă.

2. Tragetii uşor panoul de control în afară din partea stângă (1).

3. Impingeti uşor panoul de control spre stânga (2).
4. Ridicati panoul de control spre partea din față (3).

4.1.2 Montarea panoului de control

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.2 Înlocuirea capacului bazei

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

4.2.1 Demontarea capacului bazei

1. Scoateți şuruburile.

1. Scoateți capacul bazei, rotind baza în jos.

4.2.2 Montarea capacului bazei

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea panoului frontal

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Sertarul pentru detergent a fost demontat.
Panoul de control a fost demontat.
Uşa a fost demontată.
Garnitura uşii a fost demontată.
√ Capacul bazei a fost demontat.

4.3.1 Demontarea panoului frontal

ATENTIONARE

Muchii ascuțite ale carcasei!

Tăieturi

Purtați mănuși de protectie.

1.

ATENTIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

Fixati componenta împotriva căderii.

Scoateți șuruburile în ordinea următoare (1-2-3-4-5-6-7).

1. Demontați panoul frontal.

4.3.2 Montarea panoului frontal

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea uşii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

4.4.1 Demontarea uşii

▶ Scoateti trei şuruburi.

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Înlocuirea garniturii uşii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

4.5.1 Demontarea garniturii uşii

1. Scoateti sertarul pentru detergent.

2. Demontați panoul de control (două şuruburi pe partea dreaptă și patru şuruburi în zona dozatorului).

3. Demontați ușa.
4. Scoateti capacul bazei.

5.

Scoateți inelul de tensionare din garnitura panoului frontal cu un instrument din plastic.

1. Demontați panoul frontal.

Repararea

1. Îndepărtați garnitura de conectare cu tunelul de uscare.

1. Scoateți inelul de fixare a garniturii de pe tubul de plastic (cheie tubulară de 7 mm)
2. Scoateți garnitura.

4.5.2 Montarea garniturii uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Înlocuirea dispozitivului de blocare a uşii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

4.6.1 Demontarea dispozitivului de blocare a uşii

1. Deschideti uşa din față.

2.

ATENTIE!

Pericol de suprafață deteriorată!

Suprafata aparatului se poate zgâria dacă folositi instrumentele greşite.

▶ Folositi numai instrumente din plastic.

Demontați arcul și îndepăratați garnitura.

1. Scoateți șuruburile dispozitivului de blocare a ușii.
2. Decuplati dispozitivul de blocare a uşii.
3. Demontați sistemul de eliberare de urgență de pe ghidaj trăgându-l în sus.
4. Deconectati conectorul cablului.

4.6.2 Montarea dispozitivului de blocare a uşii

Pentru ca deschiderea de urgență a ușii aparatului să funcționeze corespunzător, dispozitivul de blocare a ușii trebuie să fie în poziția corectă.

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Înlocuirea balamalei pentru uşă

ATENTIONARE

Zona balamalei deschisel

Zdrobirea/prinderea degetelor

▶ Nu introduceti degetele sau mâna în zona balamalei.

Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Placa de mobilier a fost demontată.
√ Sertarul pentru detergent a fost demontat.
Panoul de control a fost demontat.
Uşa a fost demontată.
√ Garnitura uşii a fost demontată.
Panoul frontal a fost demontat.

4.7.1 Demontarea balamalei pentru uşă

1. Demontați două şuruburi.

2. Demontați balamaua pentru ușă.

4.7.2 Montarea balamalei pentru uşă

Montați urmând procedura de demontare în ordine inversă.
