MANUAL DE UTILIZADOR V6540X2GB NEFF

4.2.1 Pagrindo dangção nuémimas.... 205

Dicas de resolução - Máquina de lavar roupa

i Sobre este documento.... 241

1.1 Informação importante 241

1.1.1 Finalidade 241

1.2 Explicação dos símbolos.... 241

1.2.1 Níveis de perigo.... 241

1.2.2 Símbolos de perigo 241

1.2.3 Estrutura dos avisos 242

1.2.4 Símbolos gerais 242

Segurança.... 243

2.1 Instruções gerais de segurança.... 243

2.1.1 Todos os eletrodomésticos 243

Ferramentas e auxiliares.... 244

Reparação 245

4.1 Substituir o painel de comandos....245

4.1.1 Remover o painel de comandos.... 245

4.1.2 Instalar o painel de comandos 246

4.2 Substituir a tampa da base.... 247

4.2.1 Remover a tampa da base 247

4.2.2 Instalar a tampa da base 247

4.3 Substituir o painel frontal 248

4.3.1 Remover o painel frontal....248

4.3.2 Instalar o painel frontal 248

4.4 Substituir a porta 249

4.4.1 Remover a porta 249

4.4.2 Instalar a porta.... 249

4.5 Substituir a vedação da porta 250

4.5.1 Remover a vedação da porta.... 250

4.5.2 Instalar a vedação da porta 251

4.6 Substituir o dispositivo de bloqueio da porta 252

4.6.1 Remover o dispositivo de bloqueio da porta.... 252

4.6.2 Instalar o dispositivo de bloqueio da porta 252

4.7 Substituir a dobradiça da porta.... 253

4.7.1 Remover a dobradiça da porta.... 253

4.7.2 Instalar a dobradiça da porta 253

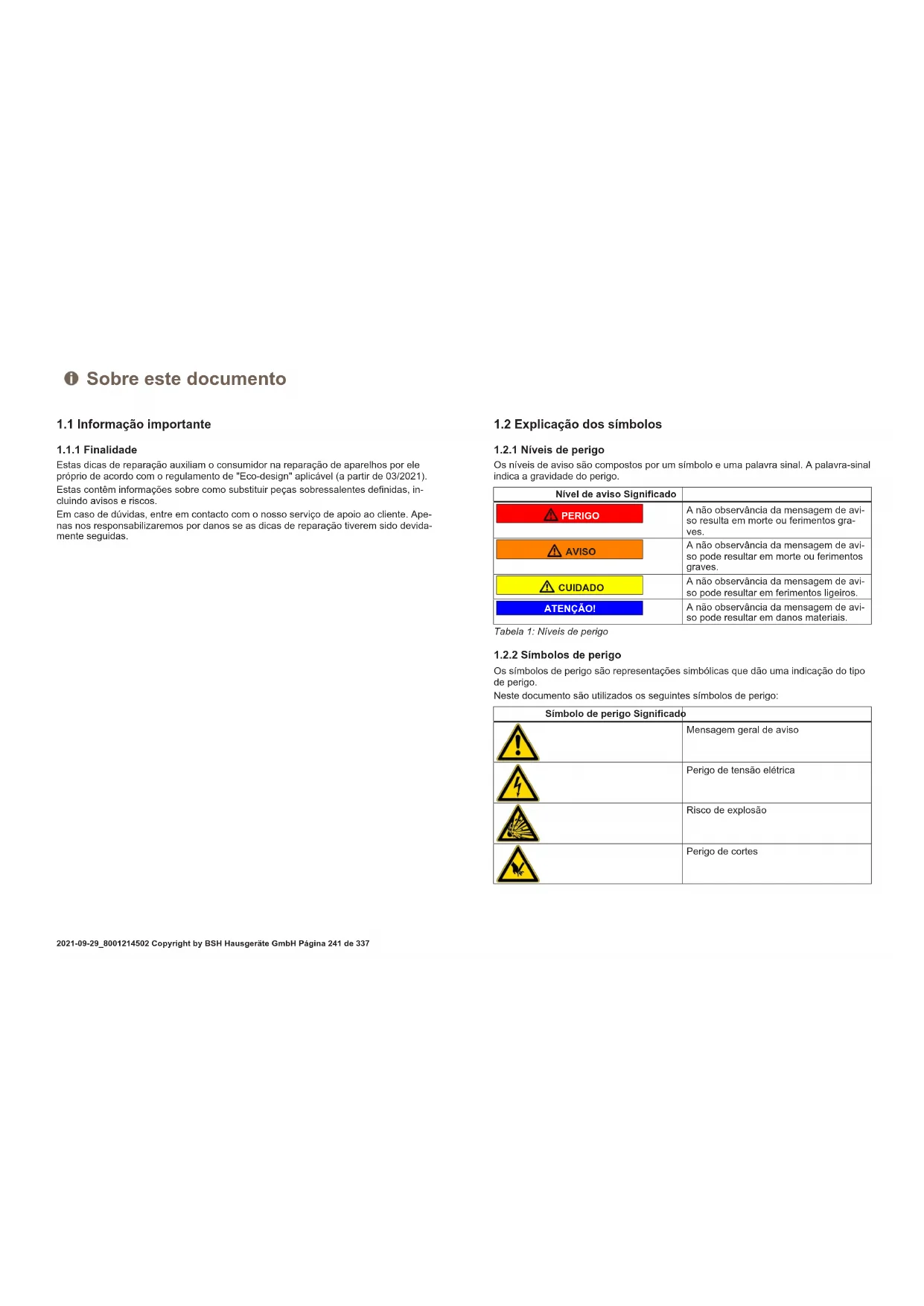

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
		Identificação de uma dica especial (texto e/ou ilustração)
[10V8]		Identificação de uma dica simples (apenas texto)
[8020]		Identificação de uma ligação para um tutorial em vídeo
[52,69]		Identificação das ferramentas necessárias
[4W10]		Identificação das condições prévias necessárias
		Identificação de uma condição (se ..., então ...)
[7620]		Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de material
Estado Identificação de um texto exibido / panela(no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
• Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

■ Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

■ Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensíveis (ESDs)!

- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Ferramenta auxiliar [15000155]	Ferramenta para soltar as partes em plástico
Chave parafusos Torx T20 com orifício [00340764]	100 mm, para parafusos compino de segurança
Chave dinamométrica [15000441]	Chave dinamométrica 20 - 100 Nm
Chave de fenda [00340854]	Lâmina 3,5 mm x 0,6 mm x 100 mm, isolamento protetor 1000 V AC
Chave de fenda [00340855]	Lâmina 5,5 mm x 1,0 mm x 125 mm, isolamento protetor 1000 V AC
Alicate de pontas, padrão angular [00341269]	Comprimento 200 mm
Alicate de corte [00342182]	Comprimento: 200 mm

Designação Detalhes Imagens
Chave combinada[00340811]	Tamanho da chave 10°mm, M6
Combination wren-ch[00340814]	Tamanho da chave 13°mm, M8
Chave combinada[00340817]	Tamanho da chave 17 mm,M10
Chave combinada[15000459]	Tamanho da chave 16°mm,M10

Reparação

4.1 Substituir o painel de comandos

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A frente do móvel foi removida.

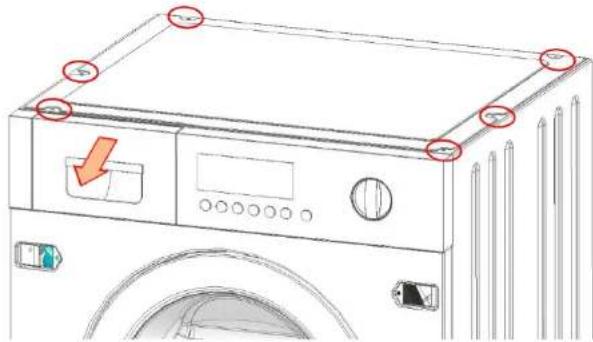

4.1.1 Remover o painel de comandos

1. 1. Remova a gaveta para detergente.
2. Remova os parafusos do tampo metálico e este último.

Instale pela ordem inversa.

Reparação

4.2 Substituir a tampa da base

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

4.2.1 Remover a tampa da base

1. Remova os parafusos.

1. Remova a base da tampa rodando-a para baixo.

4.2.2 Instalar a tampa da base

Instale pela ordem inversa.

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A gaveta para detergente foi removida.
O painel de comandos foi removido.
A porta foi removida.
A vedação da porta foi removida.
A tampa da base foi removida.

4.3.1 Remover o painel frontal

1.

CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças. ► Proteja o componente contra as quedas.

ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento. ► Proteja o componente contra as quedas.

Remova os parafusos pela seguinte ordem (1-2-3-4-5-6-7).

Instale pela ordem inversa.

Reparação

4.4 Substituir a porta

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

4.4.1 Remover a porta

▶ Remova os três parafusos.

Instale pela ordem inversa.

Reparação

4.5 Substituir a vedação da porta

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

4.5.1 Remover a vedação da porta

1. Remova a gaveta para detergente.
2. Remova o painel de comandos (dois parafusos do lado direito e quatro parafusos na área do dispensador).

3. Remova a porta.

4. Remova a tampa da base.

5.

ATENÇÃO!

A superfície do aparelho pode ficar riscada devido ao uso das ferramentas erradas.

Utilize exclusivamente ferramentas de plástico para substituir o anel de tensão.

Remova o anel de tensão da junta no painel frontal com uma ferramenta de plástico.

1. Liberte a conexão da junta com o túnel do secador.

1. Remova o anel de fixação da junta no tubo de plástico (chave de caixa de 7 mm)
2. Remova a junta.

4.5.2 Instalar a vedação da porta

Instale pela ordem inversa.

Reparação

4.6 Substituir o dispositivo de bloqueio da porta

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

4.6.1 Remover o dispositivo de bloqueio da porta

1. Abra a porta frontal.

2.

ATENÇÃO!

A superfície do aparelho pode ficar riscada devido ao uso das ferramentas erradas.

Remova a mola e afaste a vedação.

1. Remova os parafusos no dispositivo de bloqueio da porta.
2. Solte o dispositivo de bloqueio da porta.
3. Remova o desbloqueio de emergência da guia deslocando para cima.
4. Desligue o conector do cabo.

4.6.2 Instalar o dispositivo de bloqueio da porta

O dispositivo de bloqueio da porta deve estar na posição correta para garantir a função de abertura de emergência da porta do aparelho.

Instale pela ordem inversa.

Reparação

4.7 Substituir a dobradiça da porta

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A frente do móvel foi removida.
A gaveta para detergente foi removida.
√ O painel de comandos foi removido.
A porta foi removida.
A vedação da porta foi removida.
√ O painel frontal foi removido.

4.7.1 Remover a dobradiça da porta

1. Remova os dois parafusos.

2. Remova a dobradiça da porta.

Instale pela ordem inversa.
