| Tipo de produto | Secador de condensação |
| Dimensões (A x L x P) | 84.5 x 60 x 60 cm |
| Peso | 45 kg |
| Alimentação | 220-240 V, 50 Hz, 10 A |
| Capacidade de carga | 8 kg |
| Funções principais | Programas de secagem (Algodão, Sintéticos, Mistura, etc.), Início diferido, Anti-rugas, Secagem automática com sensor de humidade |
| Manutenção e limpeza | Limpar o filtro de fiapos após cada ciclo, Esvaziar o reservatório de água, Limpar o permutador de calor periodicamente |
| Segurança | Bloqueio para crianças, Segurança da porta, Proteção contra sobreaquecimento, Paragem automática em caso de avaria |
| Peças sobressalentes e reparabilidade | Painel de comando, Painel frontal, Porta, Junta da porta, Fecho da porta, Dobradiça da porta, Tampa da base. Peças disponíveis no serviço pós-venda. |
| Informações gerais | Marca NEFF, Modelo V6320X2GB, Manual de reparação disponível em notice-facile.com |
Perguntas frequentes - V6320X2GB NEFF
Perguntas dos utilizadores sobre V6320X2GB NEFF
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Secador de roupa em formato PDF gratuitamente! Encontre o seu manual V6320X2GB - NEFF e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. V6320X2GB da marca NEFF.
MANUAL DE UTILIZADOR V6320X2GB NEFF
1.1 Informação essencial 185
1.1.1 Objetivo 185 1.2 Explicação dos símbolos 185 1.2.1 Níveis de perigo 185 1.2.2 Símbolos de perigo 185 1.2.3 Estrutura dos avisos 186 1.2.4 Símbolos gerais 186
Segurança. 187
2.1 Instruções gerais de segurança 187
2.1.1 Para todos os eletrodomésticos 187
Acessórios e dispositivos auxiliares 188
Reparação 189
4.1 Substituição do painel de controlo 189
4.1.1 Remoção do painel de controlo 189 4.1.2 Instalação do painel de controlo 190
4.2 Substituição da tampa inferior 191
4.2.1 Remoção da tampa inferior 191 4.2.2 Instalação da tampa da base 191
4.3 Substituição do painel frontal 192
4.3.1 Remoção do painel frontal. 192 4.3.2 Instalação do painel frontal 192
4.4 Substituição das portas 193
4.4.1 Remoção das portas 193 4.4.2 Instalação das portas 193
4.5 Remoção da porta 194
4.5.1 Remoção da porta 194 4.5.2 Instalação da porta 195
4.6 Substituição da fechadura da porta 196
4.6.1 Remoção da fechadura da porta 196 4.6.2 Instalação da fechadura da porta 196
4.7 Substituição das dobradiças da porta 197
4.7.1 Remoção das dobradiças da porta 197 4.7.2 Instalação das dobradiças da porta 197
Sobre este documento
1.1 Informações importantes
1.1.1 Objetivo
Estas instruções de reparação destinam-se ao consumidor, para que possa reparar o aparelho de forma independente, de acordo com o regulamento de Ecodesign aplicável (a partir de 03.2021).
2.1 Instruções gerais de segurança 243
2.1.1 Todos os eletrodomésticos 243
Ferramentas e auxiliares 244
Reparação 245
4.1 Substituir o painel de comandos 245
4.1.1 Remover o painel de comandos 245 4.1.2 Instalar o painel de comandos 246
4.2 Substituir a tampa da base 247
4.2.1 Remover a tampa da base 247 4.2.2 Instalar a tampa da base 247
4.3 Substituir o painel frontal 248
4.3.1 Remover o painel frontal 248 4.3.2 Instalar o painel frontal 248
4.4 Substituir a porta 249
4.4.1 Remover a porta 249 4.4.2 Instalar a porta 249
4.5.1 Remover a vedação da porta 250 4.5.2 Instalar a vedação da porta 251
4.6 Substituir o dispositivo de bloqueio da porta 252
4.6.1 Remover o dispositivo de bloqueio da porta 252 4.6.2 Instalar o dispositivo de bloqueio da porta 252
4.7 Substituir a dobradiça da porta 253
4.7.1 Remover a dobradiça da porta 253 4.7.2 Instalar a dobradiça da porta 253
Sobre este documento
1.1 Informação importante
1.1.1 Finalidade
Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio, de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.
Em caso de dúvidas, entre em contacto com o serviço de apoio ao cliente. Apenas nos responsabilizamos por danos se as dicas de reparação tiverem sido devidamente seguidas.
1.2 Explicação dos símbolos
1.2.1 Níveis de perigo
Os níveis de perigo são compostos por um símbolo e uma palavra-sinal. A palavra-sinal indica a gravidade do perigo.
| Nível de avis Significado | |
| PERIGO | A não observança da mensagem de avisso的结果 em morte ou ferimentos gra-ves. |
| AVISO | A não observança da mensagem de aviso pode resultar em morte ou ferimentos graves. |
| CUIDADO | A não observança da mensagem de aviso pode resultar em ferimentos ligeiros. |
| ATENÇÂO! | A não observança da mensagem de aviso pode resultar em danos materiais. |
Tabela 1: Níveis de perigo
1.2.2 Símbolos de perigo
Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.
Neste documento são utilizados os seguintes símbolos de perigo:
| Símbolo de perigo Significado | |
| ! | Mensagem geral de征求意见 |
| 9 | Perigo de tensão电解tica |
| Risco de explosão | |
| Perigo de cortes | |
Sobre este documento
| Simbolo de perigo Significado | |
| Perigo de esmagamento | |
| Perigo de superficies quentes | |
| Perigo de campo eletromagnético intenso | |
| Perigo de radiação não-ionizante | |
Tabela 2: Símbolos de perigo
1.2.3 Estrutura dos avisos
Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.





Tipo e origem do perigo!
Possível consequência de ignorar o perigo / como: Medidas e procedimentos para prevenir o perigo.
O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.




Risco de choque elétrico devido a partes sob tensão!
Morte por eletrocussão
Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.
1.2.4 Símbolos gerais
Neste documento são utilizados os seguintes símbolos:
| Simbolo ger. Significado | |
| i | Identificacao de uma dica especial (texto e/ou ilustracao) |
| f | Identificacao de uma dica simples (apes nao texto) |
| Identificacao de uma ligaacao para um tu- torial em video | |
| Identificacao das ferramentas necessarias | |
| Identificacao das condições antes ne- cessarias | |
| if | Identificacao de uma condicao (se ..., en- tao ... ) |
| Identificacao de um resultado | |
| Iniciar Identificacao de uma tecla ou botao | |
| [00123456] Identificacao de um numero de Estado Identificacao de um texto exibido / janela (no visor do aparelho) | |
Tabela 3: Símbolos gerais
Segurança
2.1 Instruções gerais de segurança
2.1.1 Todos os eletrodomésticos
Risco de choque elétrico devido a partes sob tensão!
- Erros em reparações envolvendo componentes elétricos podem provocar choques elétricos! Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.
Risco de ferimentos causados por arestas vivas!
Use luvas de proteção.
Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis.
Use calçado de proteção. Proteja os componentes pesados contra quedas. - Não introduzir partes do corpo em componentes móveis.
Risco para a segurança/funcionamento do aparelho!
Utilize apenas peças sobressalentes originais.
Risco de danos em componentes eletrostaticamente sensíveis (ESDs)!
- Não toque nos circuitos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares
| Designação Detallhes Imagens | ||
| Ferramenta auxiliar [15000155] | Ferramenta para soltar as partes em plácico | |
| Chave parafusos Torx T20 com orícia [00340764] | 100 mm, para parafusos com pino de segurar | - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - |
| Chave dinamôtrica [15000441] | Chave dinamôtrica 20 - 100 Nm | |
| Chave de fenda [00340854] | Lâmina 3,5 mm x 0,6 mm x 100 mm, isolamento protetor 1000 V AC | - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - |
| Chave de fenda [00340855] | Lâmina 5,5 mm x 1,0 mm x 125 mm, isolamento protetor 1000 V AC | - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - |
| Alicate de pontas, padrão angular [00341269] | Comprimento 200 mm | |
| Alicate de corte [00342182] | Comprimento: 200 mm | |
| Designação Detallhes Imagens | ||
| Chave combinada [00340811] | Tamanho da chave 10°mm, M6 | |
| Combination wren-ch [00340814] | Tamanho da chave 13°mm, M8 | |
| Chave combinada [00340817] | Tamanho da chave 17 mm, M10 | |
| Chave combinada [15000459] | Tamanho da chave 16°mm, M10 | |

Reparação
4.1 Substituir o painel de comandos


Pré-requisito:
O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A frente do móvel foi removida.
4.1.1 Remover o painel de comandos

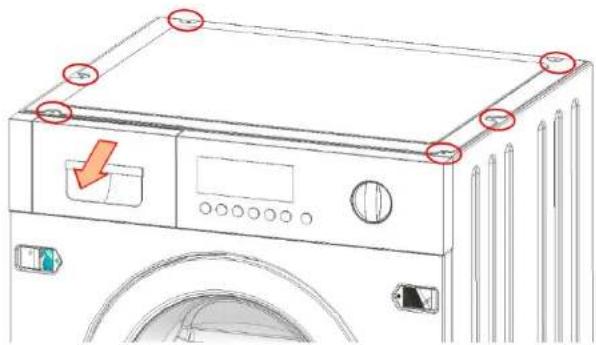

- Remova a gaveta para detergente.
- Remova os parafusos do tempo metálico e este ultimate.

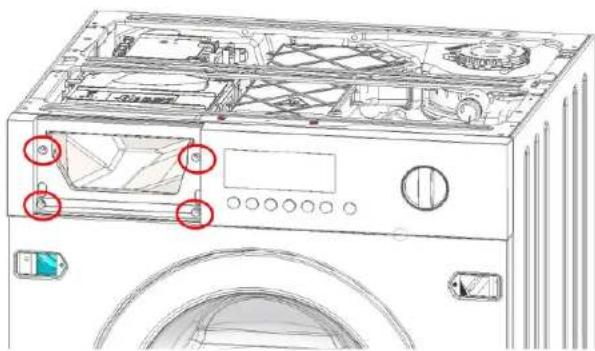

- Remova os parafusos do painel de comandos (1-2-3-4).

Reparação

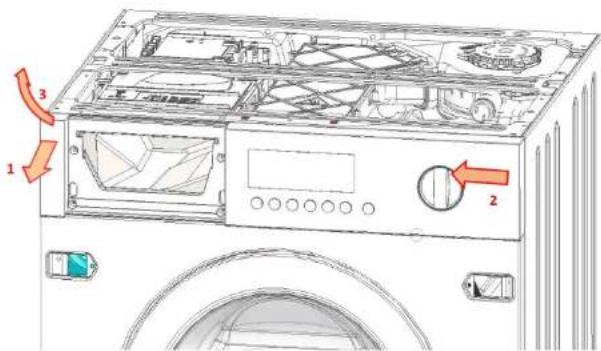

3.1. Agarre o painel de comandos de ambos os lados.
- Puxe o painel de comandos ligeiramente para fora do lado esquerdo (1).
- Empurre o painel de comandos ligeiramente para a esquerda (2).
- Levante o painel de comandos para cima e para a frente (3).

4.1.2 Instalar o painel de comandos
- Instale pela ordem inversa.

Reparação
4.2 Substituir a tampa da base
Pré-requisito:
O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.
- Remova a base da tampa rodando-a para baixo.
4.2.2 Instalar a tampa da base
Instale pela ordem inversa.

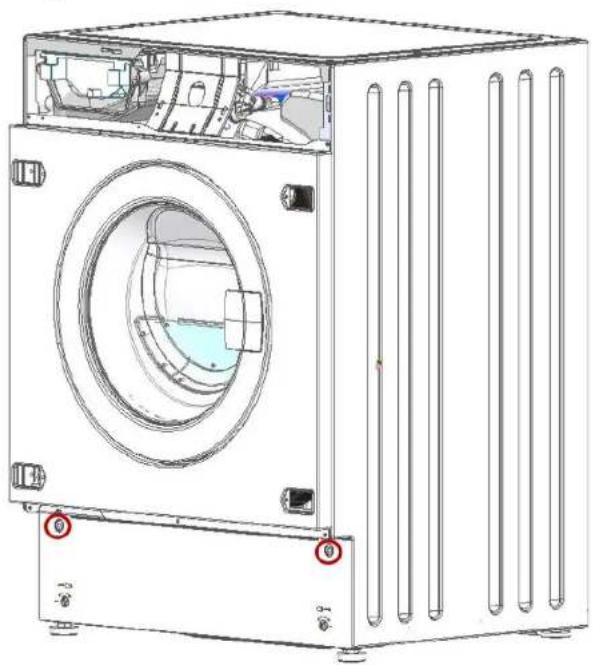

4.2.1 Remover a tampa da base
- Remova os parafusos.

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A gaveta para detergente FOI removida. O painel de comandos foi removido. A porta foi removida. A vedação da porta foi removida. A tampa da base FOI removida.
4.3.1 Remover o painel frontal

1.

CUIDADO
Risco de queda de peças devido a parafusos desapertados! Lesões devido a queda de peças.
Proteja o componente contra as quedas.

ATENÇÃO!
Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparelho ou na casa do cliente, p.
ex., no pavimento.
Proteja o componente contra as quedas.
Remova os parafusos pela seguinte ordem (1-2-3-4-5-6-7).

- Instale pela ordem inversa.

Reparação
4.4 Substituir a porta
Pré-requisito:
O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

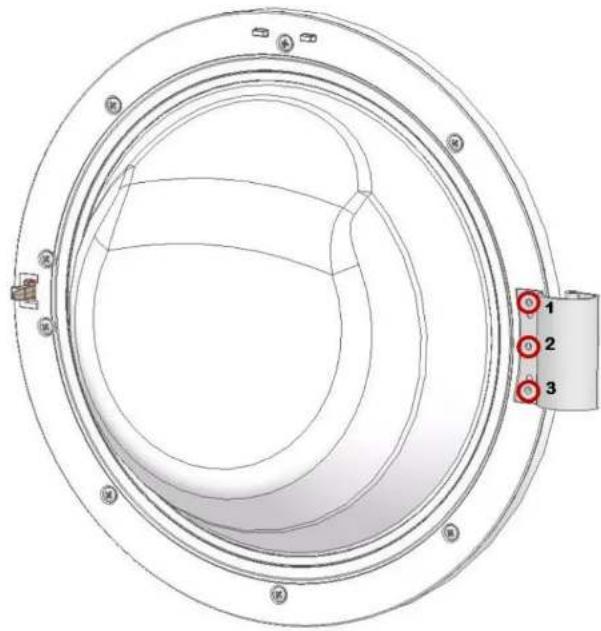

4.4.1 Remover a porta
Remova os três parafusos.

4.4.2 Instalar a porta
- Instale pela ordem inversa.
Reparação
4.5 Substituir a vedação da porta


Arestas vivas no alojamento!
Lesões por corte
Use luvas de proteção.

Risco de queda de peças devido a parafusos desapertados!
Lesões devido a queda de peças.
Proteja o componente contra as quedas.


Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparelho ou na casa do cliente, p. ex.
no pavimento.
Proteja o componente contra as quedas.
Pré-requisito:
O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.
4.5.1 Remover a VEDA da porta


Risco de queda de peças devido a parafusos desapertados!
Lesões devido a queda de peças.
Proteja o componente contra as quedas.


Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparelho ou na casa do cliente, p. ex.
no pavimento.
Proteja o componente contra as quedas.
- Remova a gaveta para detergente.
- Remova o painel de comandos (dois parafusos do lado direito e quatro parafusos na área do dispensador).
- Remova a porta.
4. Remova a tampa da base
5.
ATENÇÃO!
A superfície do aparelho pode ficar riscada devido ao uso das ferramentas erradas.
Utilize exclusivamente ferramentas de plástico para substituir o anel de tensão.

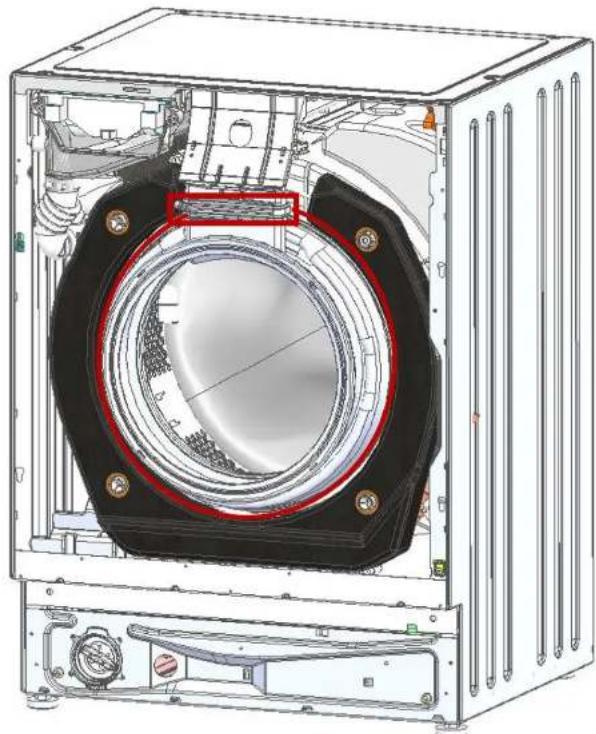

Remova o anel de tensão da junta no painel frontal com uma ferramenta de plástico.
6. Remova o painel frontal.

Reparação
- Liberte a conexão da junta com o tubo do secador.

- Remova o anel de fixação da junta no tubo de plástico (chave de caixa de 7 mm)
- Remova a junta.
4.5.2 Instalar a vedação da porta
Instale pela ordem inversa.
4.6 Substituir o dispositivo de bloqueio da porta
Pré-requisito:
O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.
4.6.1 Remover o dispositivo de bloqueio da porta
- Abra a porta frontal.
2.

ATENÇÃO!
A superfície do aparelho pode ficar riscada devido ao uso das ferramentas erradas.
Utilize exclusivamente ferramentas de plástico.
Remova a mola e afaste a vedação.
- Remova os parafusos no dispositivo de bloqueio da porta.
- Solte o dispositivo de bloqueio da porta.
- Remova o desbloqueio de emergência da guia deslocando para cima.
- Desligue o conector do cabo.

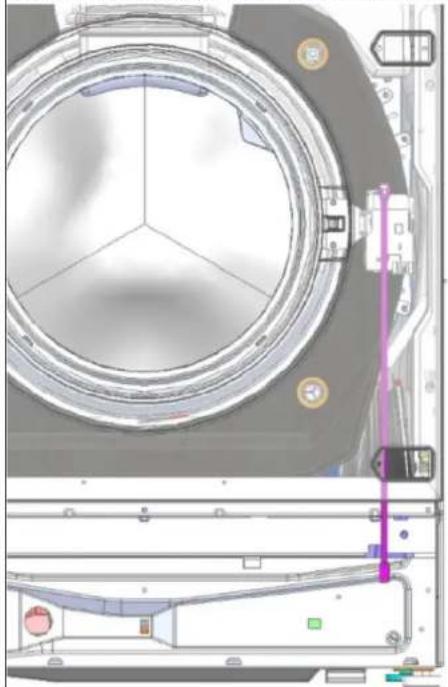

4.6.2 Instalar o dispositivo de bloqueio da porta
O dispositivo de bloqueio da porta deve estar na posição correta para garantir a função de abertura de emergência da porta do aparelho.

Instale pela ordem inversa.
Reparação
4.7 Substituir a dobradiça da porta

CUIDADO
Zona das dobradiças aberta!
Esmagamento / entalamento dos dedos
- Não coloque as mãos na zona das dobradiças. Use luvas de proteção.
Pré-requisito:
O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A frente do móvel foi removida. A gaveta para detergente foi removida. O painel de comandos foi removido. A porta foi removida. A vedação da porta foi removida. O painel frontal foi removido.
4.7.1 Remover a dobradiça da porta
- Remova os dois parafusos.
- Remova a dobradiça da porta.

4.7.2 Instalar a dobradiça da porta
- Instale pela ordem inversa.
