BEDIENUNGSANLEITUNG V6320X2GB NEFF

4.5.2 Montage der Türdichtung

Komponente gegen Herunterfallen sichern.

ACHTUNG!

Komponente gegen Herunterfallen sichern.

Voraussetzung:

Komponente gegen Herunterfallen sichern.

ACHTUNG!

Komponente gegen Herunterfallen sichern.

4.5.2 Montage der Türdichtung

4.7.2 Montage des Türscharniers

Montage

Reparatur Hinweise - Waschmaschine

Zu diesem Dokument 129

1.1 Wichtige Hinweise: 129

1.1.1 Zweck 129

1.2 Zeichenerklärung 129

1.2.1 Gefahrenstufen 129 1.2.2 Gefahrensymbole 129 1.2.3 Struktur der Warnhinweise 130 1.2.4 Allgemeine Symbole 130

Sicherheit 131

2.1 Allgemeine Sicherheitshinweise 131

2.1.1 Alle Hausgeräte 131

Werkzeuge und Hilfsmittel. 132

Instandsetzen 133

4.1 Bedienblende tauschen 133

4.1.1 Bedienblende demontieren 133 4.1.2 Bedienblende montieren 134

4.2 Austauschen der Sockelabdeckung 135

4.2.1 Ausbau der Sockelabdeckung 135 4.2.2 Einbau der Sockelabdeckung 135

4.3 Austauschen der Frontblende 136

4.3.1 Ausbau der Frontblende 136 4.3.2 Einbau der Frontblende 136

4.4 Tür austauschen 137

4.4.1 Ausbau der Tür 137 4.4.2 Einbau der Tür 137

4.5 Austauschen der Türdichtung 138

4.5.1 Ausbau der Türdichtung 138 4.5.2 Einbau der Türdichtung 139

4.6 Austauschen der Türverriegelung 140

4.6.1 Türverriegelung demontieren 140 4.6.2 Türverriegelung montieren 140

4.7 Türscharnier austauschen 141

4.7.1 Ausbau des Türscharniers 141 4.7.2 Einbau des Türscharniers 141

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Wamhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Wamhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICH	Nichtbeachtung des Wamhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Wamhinweises kann zu Sachschaenen führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
1	Gefahr durch elektrische Spannung
2	Gefahr durch Explosion
3	Gefahr von Schnittverletzungen
4	Gefahr von Quetscherlvtzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz

trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
1	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
1	Kennzeichnung eines einfahren (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitung
Kennzeichnung erforderlicher Werkzeuge
Kennzeichnung erforderlicher Voraussetzungen
Kennzeichnung einer Bedingung (Wenn ..., dann ...)
Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schalt- fläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und

Servicearbeiten durch schwere sich bewegende Bauteile

Schutzhandschuhe tragen. Schwere Bauteile gegen Herabfallen sichern. Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Hilfswerkzeug [15000155]	Montagekeil zum Ausrasten von Plastikteilen
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Drehmoment-Schlüssel [15000441]	Drehmoment-Schlüssel 20 - 100 Nm
Schlitzschrauben-dreher [00340854]	Klinge 3,5 mm x 0,6 mm x 100 mm, Schutzisolation 1000 V Wechselstrom
Schlitzschrauben-dreher [00340855]	Klinge 5,5 mm x 1,0 mm x 125 mm, Schutzisolation 1000 V Wechselstrom
Spitzange, geob-gen [00341269]	Länge 200 mm
Seitenschneider [00342182]	Länge: 200 mm

Bezeichnung Details Bilder
Gabel-Ringschlüssel[00340811]	Schlüsselweite 10°mm, M6
Combination wrench[00340814]	Schlüsselweite 13°mm, M8
Gabel-Ringschlüssel[00340817]	Schlüsselweite 17 mm, M10
Gabel-Ringschlüssel[15000459]	Schlüsselweite 16°mm, M10

Instandsetzen

4.1 Bedienblende tauschen

VORSICHT

Scharfe Gehäusekanten!

Schnittverletzungen

Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront ist demontiert worden.

4.1.1 Bedienblende demontieren

1. Die Waschmittelschublade entfernen.

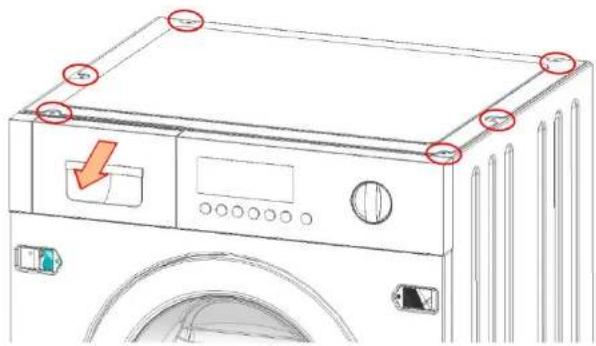

2. Die Schrauben an der metallischen Arbeitsplatte und an der Bedienblende entfernen.

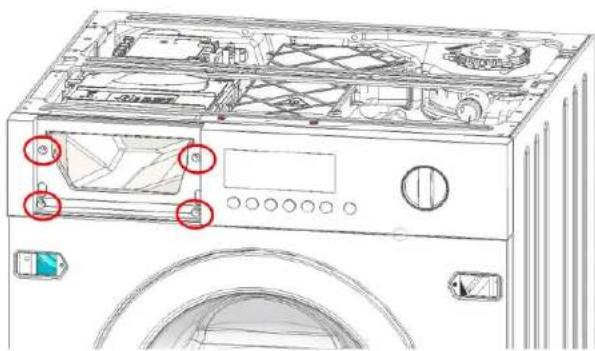

1. Die Schrauben (1-2-3-4) an der Bedienblende entfernen.

Instandsetzen

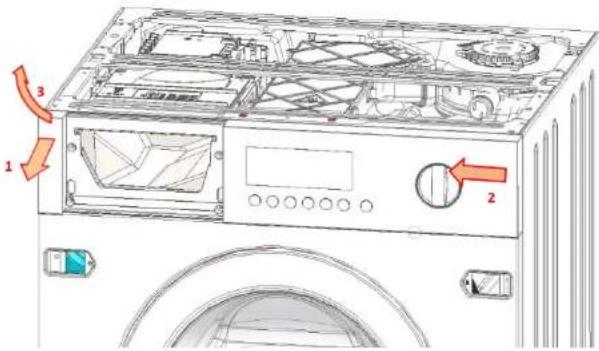

3.1. Die Bedienblende mit beiden Händen an der linken und rechten Seite fassen.

1. Die Bedienblende an der linken Seite leicht herausziehen (1).
2. Die Bedienblende leicht nach links drücken (2).
3. Die Bedienblende nach vorne und nach oben ziehen (3).

4.1.2 Bedienblende montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.2 Austauschen der Sockelabdeckung

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.2.1 Ausbauen der Sockelabdeckung

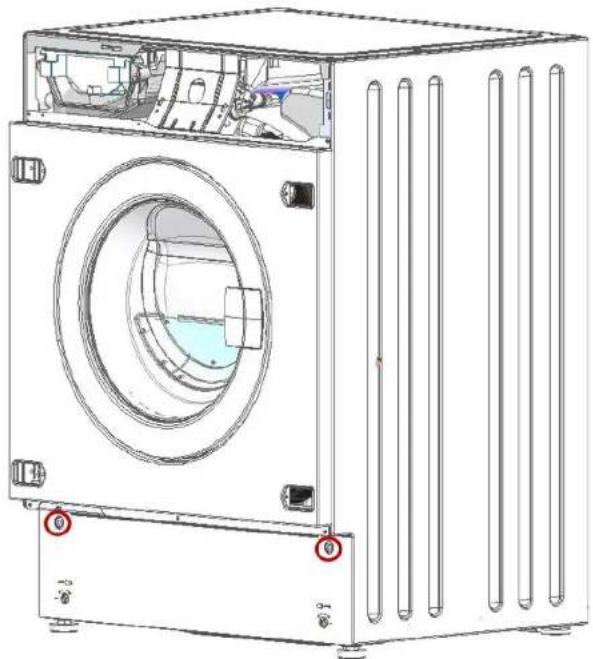

1. Die Schrauben entfernen.

1. Die Sockelabdeckung durch Drehen nach unten entfernen.

4.2.2 Einbau der Sockelabdeckung

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen der Frontblende

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Waschmittelschublade ist entfernt worden. Die Bedienblende ist entfernt. Die Tür ist ausgebaut. Türdichtung ist demontiert. Die Sockelabdeckung ist entfernt.

4.3.1 Ausbauen der Frontblende

Die Schrauben in der Reihenfolge (1-2-3-4-5-6-7) entfernen.

1. Die Frontblende entfernen.

4.3.2 Einbauen der Frontblende

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Tür austauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.4.1 Ausbau der Tür

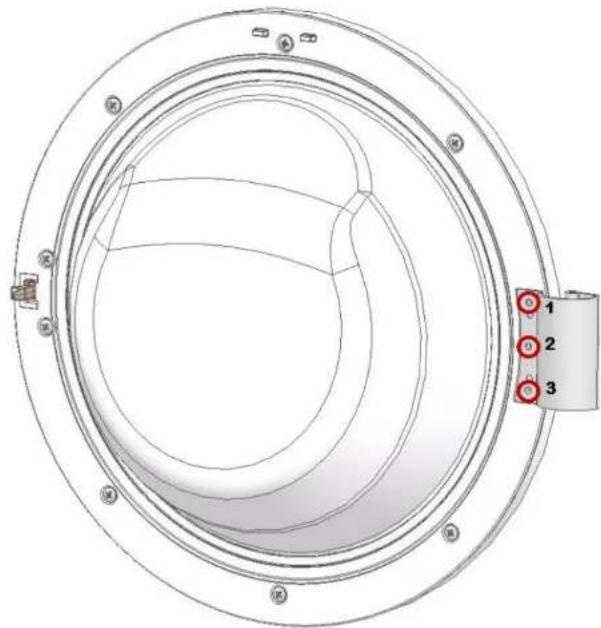

Die drei Schrauben entfernen.

4.4.2 Einbau der Tür

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen der Türdichtung

VORSICHT

Scharfe Gehäusekanten!

Schnittverletzungen

Schutzhandschuhe tragen.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.5.1 Ausbauen der Türdichtung

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

5.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

1. Die Waschmittelschublade entfernen.
2. Die Bedienblende entfernen (zwei Schrauben an der rechten Seite und vier

Schrauben in Nähe der Einspülschale).

1. Die Tür entfernen.

4. Die Sockelabdeckung entfernen.

ACHTUNG

Gefahr von Oberflächenschäden!

Bei Verwendung ungeeigneter Werkzeuge kann die Geräteoberfläche

che beschädigt werden.

Für den Austausch des Spannings dürfen ausschließlich

Kunststoffwerkzeuge verwendet werden.

Den Spanning mit einem Kunststoffwerkzeug von der Dichtung an der Vorderfront

entfernen.

1. Die Frontblende entfernen.

Instandsetzen

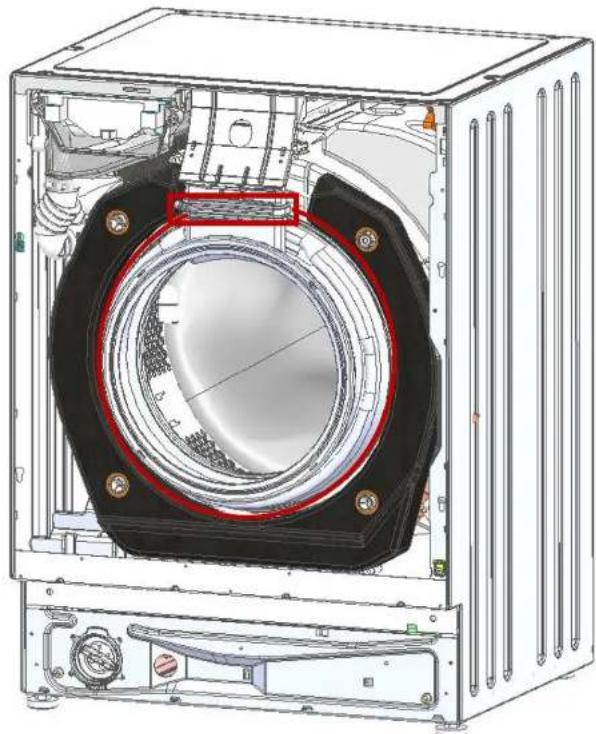

1. Die Dichtungsverbindung zum Trocknertunnel lösen.

1. Den Befestigungsring der Dichtung an Kunststoffwanne entfernen (7 mm Steckschlüssel).
2. Die Dichtung entfernen.

4.5.2 Einbauen der Türdichtung

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen der Türverriegelung

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.6.1 Türverriegelung demontieren

1. Die vordere Tür öffnen.

2.

ACHTUNG

Gefahr von Oberflächenschäden!

Bei Verwendung ungeeigneter Werkzeuge kann die Geräteoberfläche beschädigt werden.

Ausschließlich Kunststoffwerkzeuge verwenden.

Die Feder entfernen und die Dichtung beiseite schieben.

1. Die Schrauben an der Türverriegelung entfernen.
2. Die Türverriegelung öffnen.
3. Die Notentriegelung nach oben aus der Führung entfernen.
4. Den Kabelsteckverbinder abziehen.

4.6.2 Türverriegelung montieren

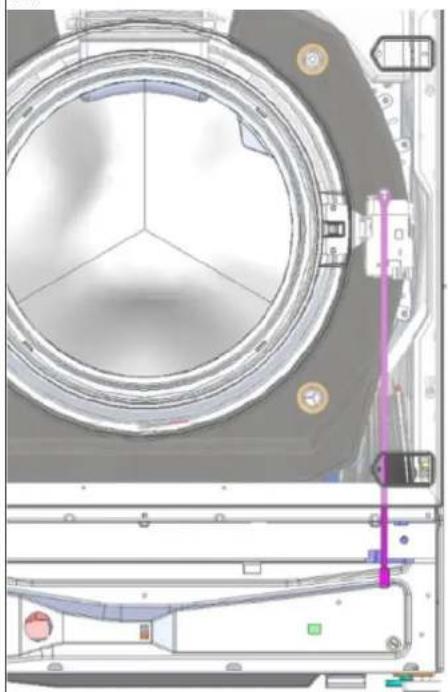

Die Türverriegelung muss sich in der richtigen Position befinden, um die ordnungsgemäße Notfall-Türöffnungsfunktion des Geräts sicherzustellen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Türscharnier austauschen

VORSICHT Offener Scharnierbereich!

Quetschen/Einklemmen der Finger. Nicht in den Scharnierbereich greifen.

Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront ist demontiert worden. Die Waschmittelschublade ist entfernt worden. Die Bedienblende ist entfernt. Tür ist ausgebaut. Türdichtung ist demontiert. Das Frontpanel ist entfernt worden.

4.7.1 Ausbau des Türscharniers

1. Zwei Schrauben entfernen.

1. Türscharnier ausbauen.

4.7.2 Einbau des Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Asigma 145

2.1 TeviKcs odnyies aqpaaleias 145 2.1.1 OAEcOIKIAKcS OaKEUc 145

Epyaieia kai bonohmuata. 146

Ee

4.1 Avikataoan xepiotnpiou 147

4.1.1 Aqalpeon xepiotnpiou 147 4.1.2 ToToeTnAn XepiaTnpIou 148

4.2 AvikataoTaon kaLmuToC daons 149

4.2.1 Apaipexn kalupmuotos Baons 149 4.2.2 ToToEtnoKaalmuatoCbaons 149

4.3 Avikataoan mppovivaka 150

4.3.1 Aepaepan µ pOoivou IVoka 150 4.3.2 ToTnEtnan mIpoovou nivaka 150

4.4 Avikataoan npotac 151

4.4.1 Aapiean npia 151 4.4.2 ToTnOeTnAn TnOpta 151

4.5 Avikataoan ateyavotoinikou T6ptac 152

4.5.1 Aopapeon oteyavotoinTKOU Tropac 152 4.5.2 ToToEtnoT OTeyavotrointikou TOpTac 153

Aixnpa akapreipBauqatoc! Taupaaouoi atro kotn

Gefahr durch giftige Gase.

Gefahr durch giftige Gase!

Transportschäden vermeiden.

Geräte vor Ort aufstellen.

Gefahr durch giftige Gase!

Das Gerät nicht in der Nähe von Wärmequellen aufstellen, z.B. Ofen.

Geräte vor Ort aufstellen.

Hinweis:

Das Gerät ist gegen Spritzwasser geschützt. Das Gerät ist gegen Spritzwasser geschützt.

4.5.1 Entfernen der Transportsicherung

Gefahr durch heiße Oberflächen!

4.5.2 Türanschlag montieren

Montagereihenfolge.

Reparatur

Reparatur

4.3 Austausch der Frontblende

Voraussetzung:

Reparatur

4.5.2 Einbau der Türscharnierabdeckung
