Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamenta (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kientu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPÉJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rusi. Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspējamasis pranešimas
	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél sio dokumento

Pavojaus symbolism Reiksmé
	Pavojus del karstu pavirsiu
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojançiosios spindu- liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukuros

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apiie elektros smuqi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektrons smugio pavojus del daliu, kuriose yra itampa! Mirtis del elektron smugio

Pries pradéamiti remonta, ne maiziau kaip priès 60 sekundziutjunkite prieraisu nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam tokie bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

2021-09-29_8001214502 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 200 is 337

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengta (prieta)	so ek-rane

Lentele 3: Bendrieji simbolaii

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektrros smug!
Pries pradedami dirbt, ne maziau kaip priess 60 sukundzit atjunkite prietaisa nu maillinimo.
- Po remonto pasirupinkite, kad būt y atliktas saugos bandymas pagal VDE 0701 arba šyaje galiojančius reglementans.

Pavojus susiziestei j astrias briaunas!

Muvekite apsaugines pirstines.
Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim šalinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciniu daiu
- Avékite apsauginius batus.
- Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliq prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini dali (ESD) pazeidimo rizika!
- Nelieskite moduliu, o taip pat ir ju jungciu bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinéms dalims at-palaiduoti
-Torx T20° atsuktuvas su klauryme [00340764]	100 mm, varžtams su saugos kaisčiu
Dinamometrinis ve-ržilaraktis [15000441]	Dinamometrinis veržliaraktis 20-100 Nm
Atsuktuvas su ipjova [00340854]	Menté 3,5 mm x 0,6 mm x 100 mm, apsauginé izoliacija 1000 V AC
Atsuktuvas su ipjova [00340855]	Menté 5,5 mm x 1,0 mm x 125 mm, apsauginé izoliacija 1000 V AC
Adatinës replës, kampës [00341269]	Ilgis 200 mm
Šonu pjaunançios replës [00342182]	Ilgis: 200 mm

Paskyrimas Issami	informacija Vaizdal
Kombinuotas ve- ržiaraktis [00340811]	Rakto plots 10°mm, M6
Combination wren- ch [00340814]	Rakto plots 13°mm, M8
Kombinuotas ve- ržiaraktis [00340817]	Rakto plots 17 mm, M10
Kombinuotas ve- ržiaraktis [15000459]	Rakto plots 16°mm, M10

Remontas

4.1 Valdymo skydo keitimas

PERSPEJIMAS

Astrios korpuso briaunos! Galima jispjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Baldine ploksté nuimta.

4.1.1 Valdymo skydo nuémimas

1. 1. Isimkite skalbiklio staliciu.
2. Issukite varzus is metalinio stalvirso ir ta paskutini.

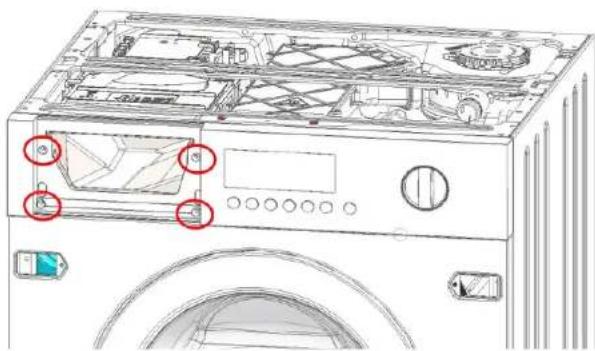

1. Issukite varzus is valdymo skydo (1-2-3-4).

Remontas

3.1. Suimkite valdymo skyda rankomis iis kaires ir is desines puses.

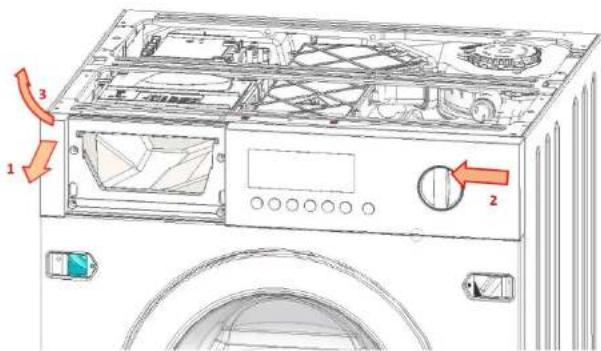

1. Siek tiek istraukite valdymo skyda kaireje puseje (1).
2. Siek tiek pastumkite valdymo skyda kaire (2).
3. Nukelkite valdymo skyda pirmyn ir aukstyn (3).

4.1.2 Valdymo skydo uzdéjimas

Uzdekite atvirkscia eilestvarka.

Remontas

4.2 Pagrindo dangcio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

4.2.1 Pagrindo dangcio nuemimas

1. Issukite varztus.

1. Nui mkite pagrindo dangti, pasukdami pagrindzemyn.

4.2.2 Pagrindo dangcio uzdajimas

Uzddekite atvirksica eiles tvarka.

2021-09-29_8001214502 Autoriu teisés prikauso ,BSH Hausgeräte GmbH" Psl. 205 i3 337

Remontas

4.3 Priekinio skydo keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Tsimtas skalbiklio stalicus.
Valdymo skydas turi buti nuimtas.
Dureles nuimtos.
Dureliq sandariklis nuimtas.
Pagrindo dangtis nuimits.

4.3.1 Priekinio skydo nuemimas

Nurodyta tvarka (1-2-3-4-5-6-7) išsukite varžtus.

1. Nuimkite priekinj skyda.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

4.4.1 Dureliu nuemimas

Issukite tris varztus.

4.4.2 Dureliu uzdejimas

Uzdekite atvirksia eles tvarka.

Remontas

4.5 Dureliu sandariklio keitimas

PERSPEJIMAS

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalsynukris!

Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

DEMESIO

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaiso dalys arba klienotnamai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad jinenukristu.

Reikalavimas.

Prietaias atjungtas nuo maitinimo saltinio.

Prietaisas atjungtas nuo vandens tiekimo.

4.5.1 Dureliu sandariklio nuemimas

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali būtī sugadintosKitosPrietaiso dalyas arba kliento namai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

1. Isimkite skalbiklio staliciu.
2. Isimkite valdymo skyda (du varztai desinje puseje ir keturi varztai dozatoriaus sri-tyje).
3. Nuimkite dureles.

4. Nujmkite pagrindo dangti.

DÉMESIOI

Pavojus sugadintipavirsius!

audojant netinkamus jrankius galima subraizyi prietaiso pavirsi.
Nordedami pakeisti verziamajj zieda, naudokite tik plastikinius jrankius.

Plastikini jrankiu nuimkite verziamajj zieda nuo tarpines ant priekinio skydo.

6. Nuimkite priekinj skyda.

Remontas

1. Atpalaiduokite tarpinés jungt nuo dziovintuvo kanalo.

1. Pasalinkite nuo plastikines voneles tarpinés fiksavimo zieda (7 mm jstatamuju raktu)
2. Nuimkite tarpine.

2021-09-29_8001214502 Autoriu teisés prikauso ,BSH Hausgeräte GmbH" Psl. 209 i37

4.5.2 Dureliq sandariklio uzdejimas

Uzdekite atvirksia eles tvarka.

Remontas

4.6 Dureliu užrakto keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

DÉMESIO!
Pavojus sugadinti paviršius!
Naudojant netinkamus jrankius galima subraižyi prietaiso paviršiu.
Naudokite tik plastikinius jrankius.

1simkite spyruokle ir nustumkite sandarikli.

1. Issukite dureliu uzrakto varztus.
2. Atpalaiduokite dureliu uzrakta.
3. Aukstyn nuimkite nuo kreipiamosios avarinio atsklendimo itaisa.
4. Atjunkite kabeliu jungti.

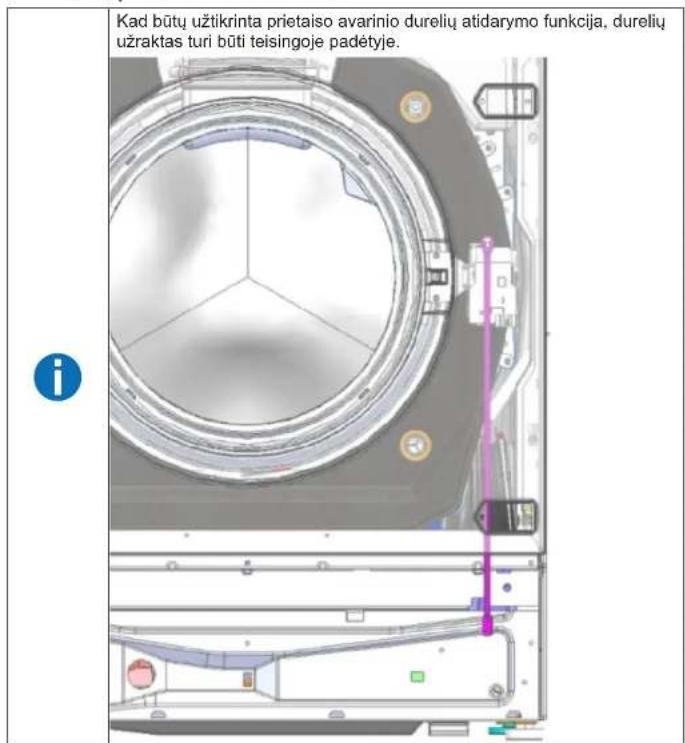

4.6.2 Dureliu użrakto sumontavimas

Uzdekite atvirksia eilestvarka.

Remontas

4.7 Dureliu vyrio keitimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atiungtas nuo vandens tiekimo.
Baldine ploksté nuimta
Isimtas skalbiklio stalicus.
Valdymo skydas turi buti nuimtas.
Durelés nuimtos.
Dureliu sandariklis nuimtas.
Priekinis skydas nuimtas.

4.7.1 Dureliu vyrio nuemimas

1. Issukite du varztus.

2. Nuimkite dureliyvi r

4.7.2 Dureliu vryio uzdêjimas

Uzdekite atvirksia eilevarka.
